Projekt 16I136: Erneuerung der Gebläse in Heinsberg-Kirchhoven

Erneuerung der Maschinen- und EMSR-Technik der Gebläsestation auf der Kläranlage.
Besonderheiten/Kenndaten: 50.000 EW

Leistungsumfang / Besondere Leistungen

Technische Ausrüstung, HOAI 2013, LPH 2-3 & 5-9
(Maschinentechnik & EMSR-Technik)

- Erstellung der Betriebsanweisung

Umsetzungszeitraum

10/2017 - voraussichtlich 09/2023 (Planung bis VOB-Abnahme)

Kostenumfang

Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 847.500,00 €

Beschreibung der Planungsleistungen

Maschinen- und Rohrleitungstechnik

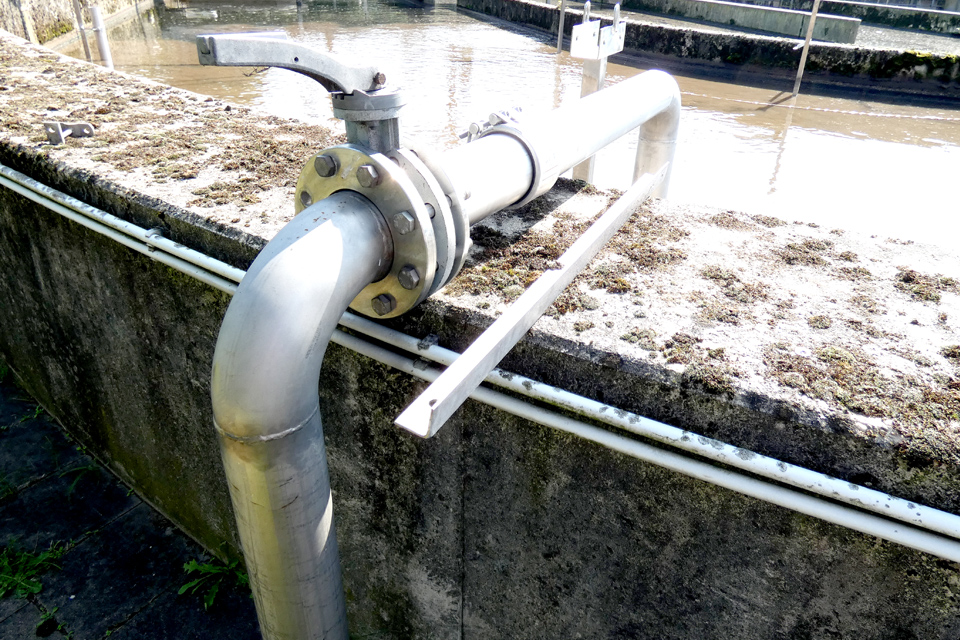

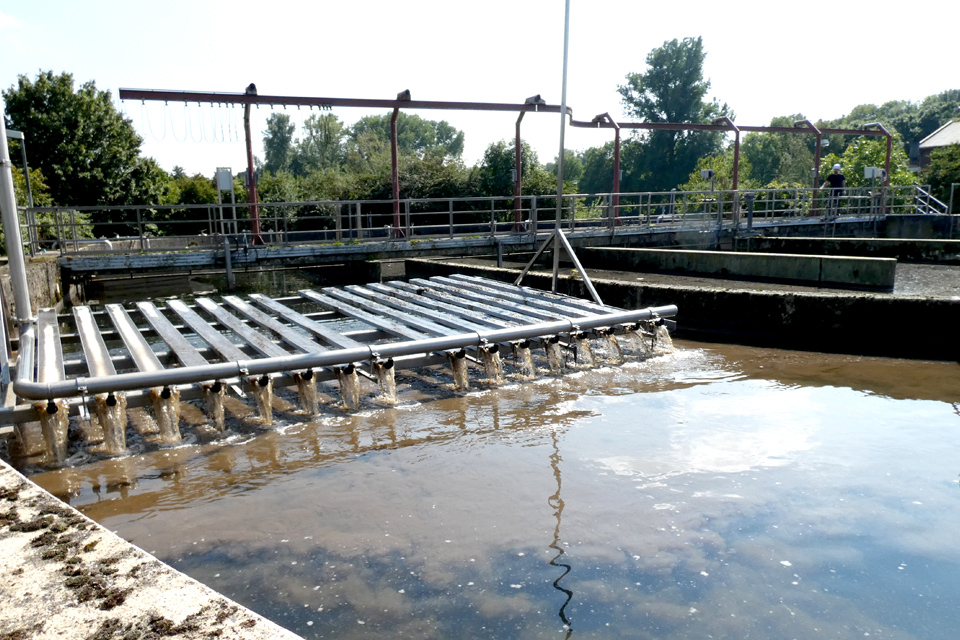

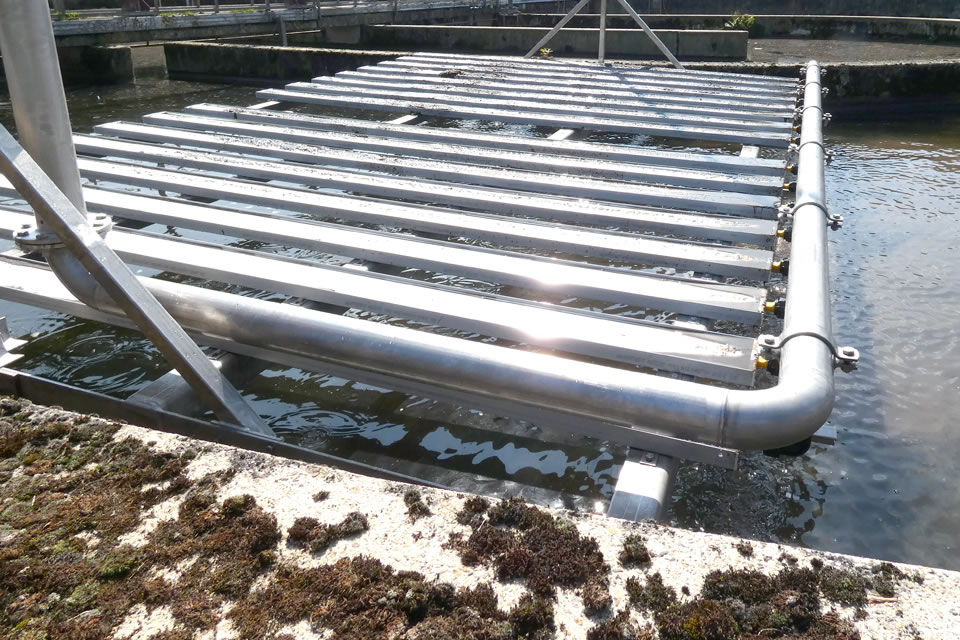

Hebbares Belüftungssystem, demontagearbeiten von Rohrleitungen und Belüftungssträngen mit Membranbelüftern. Die Demontage in den gefüllten Belebungsbecken erfolgt über Tauchereinsätze
Auslegung der Belüftungselemente und hebbaren Belüftungssystem für die beiden Belebungsbecken
Lieferung und betriebsfertige Montage von Belüftungselementen und dazugehörigen hebbaren Belüftungssystem

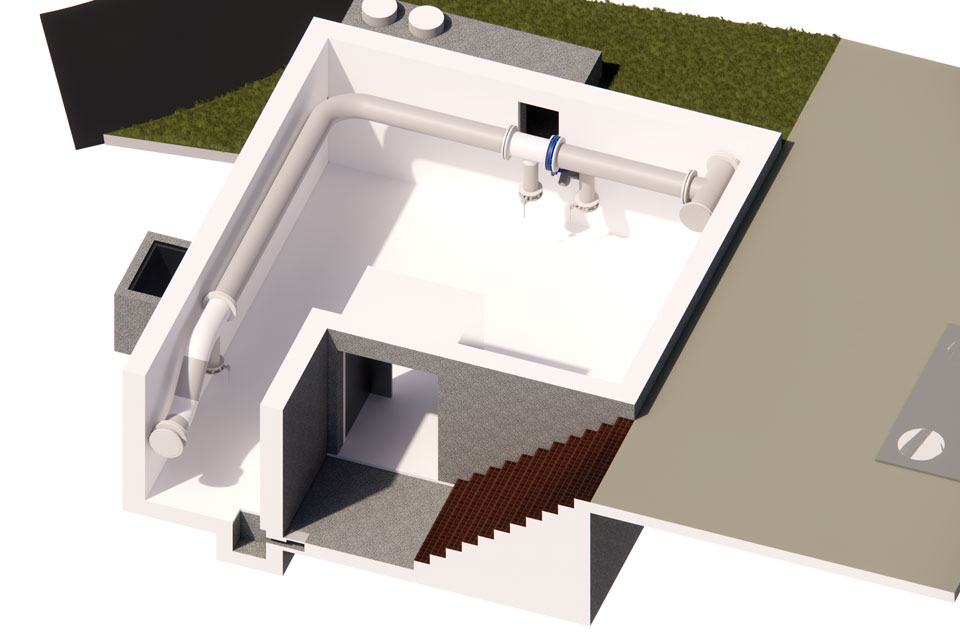

Demontage von vorhandenen Gebläsen, Rohrleitungen und Armaturen sowie Anpassungen an den Bestandsrohrleitungen

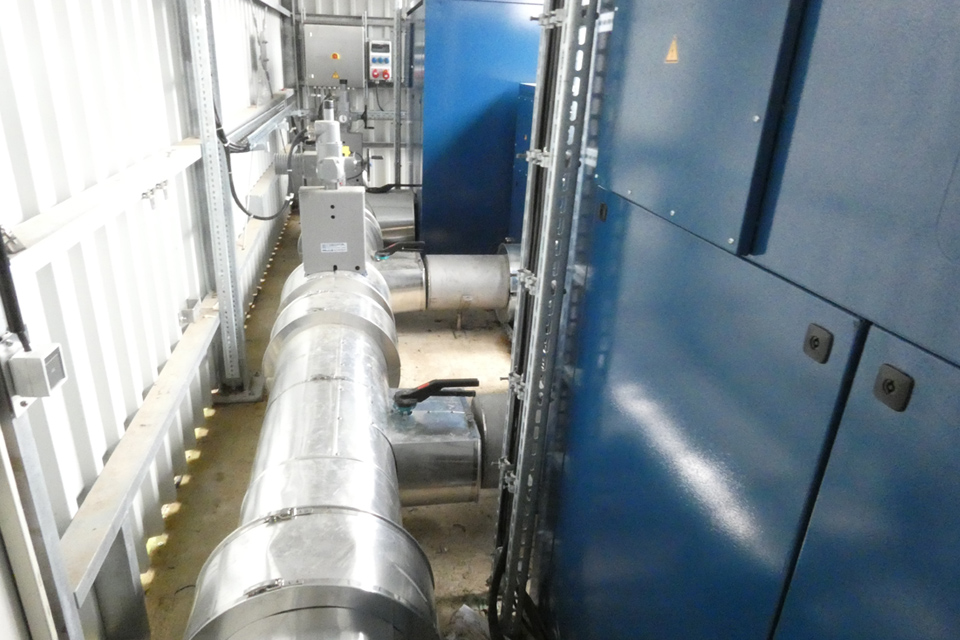

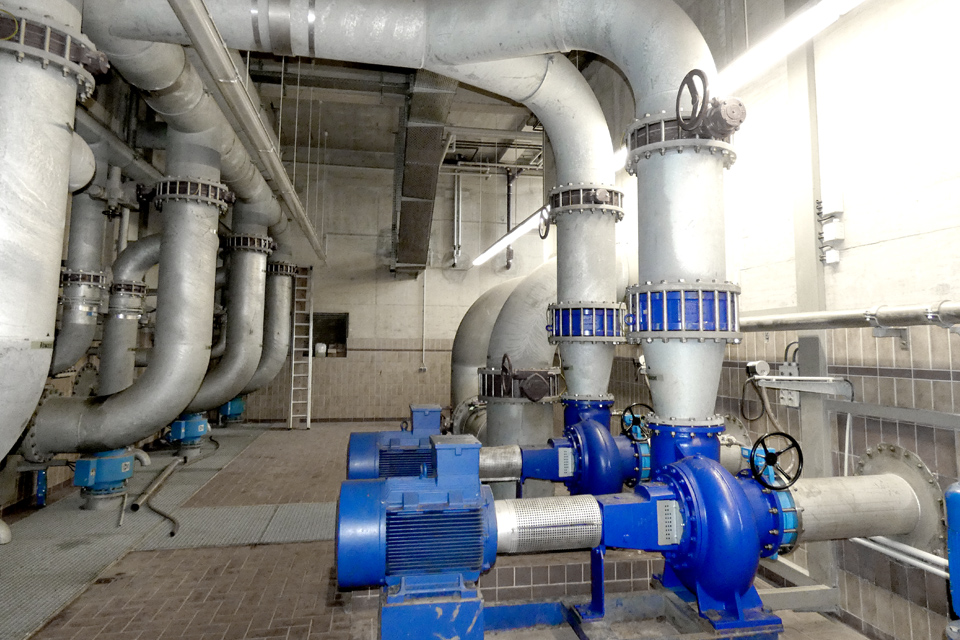

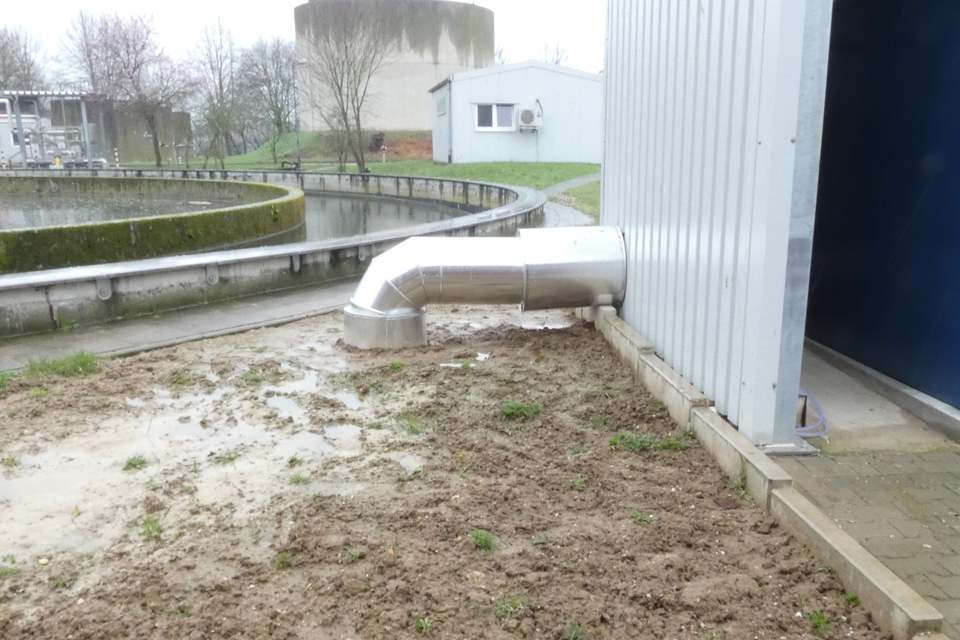

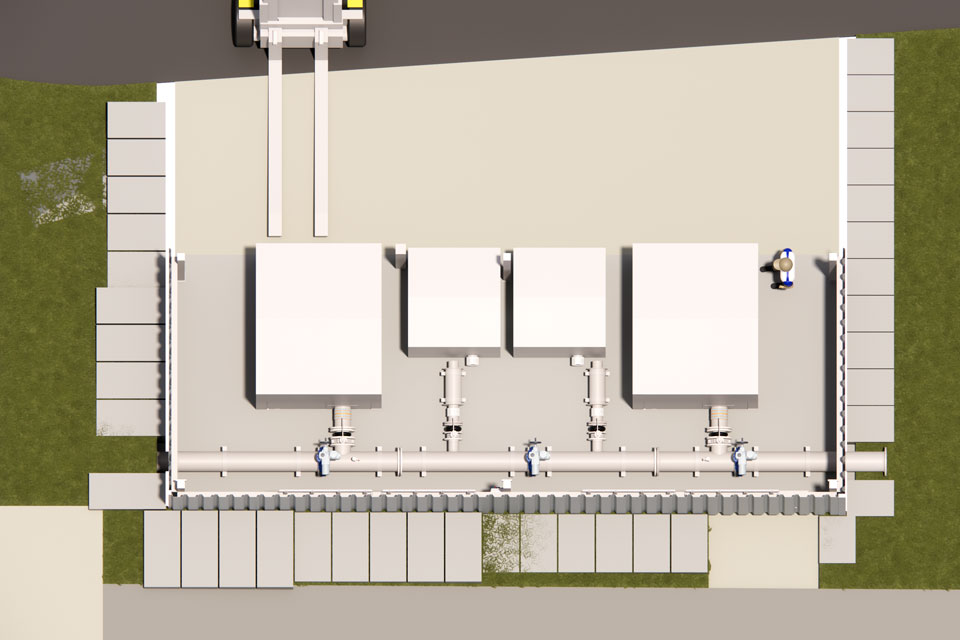

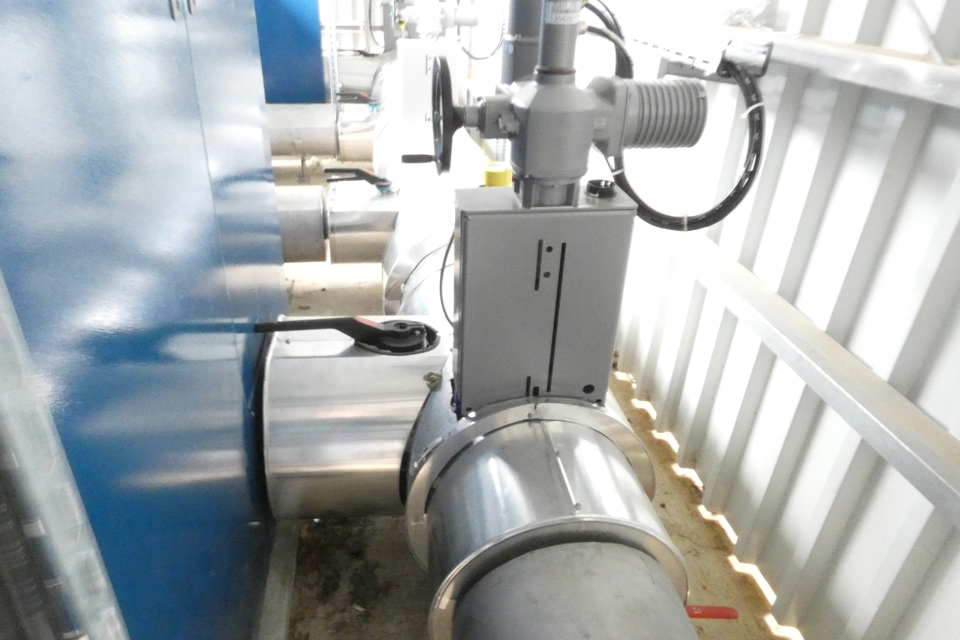

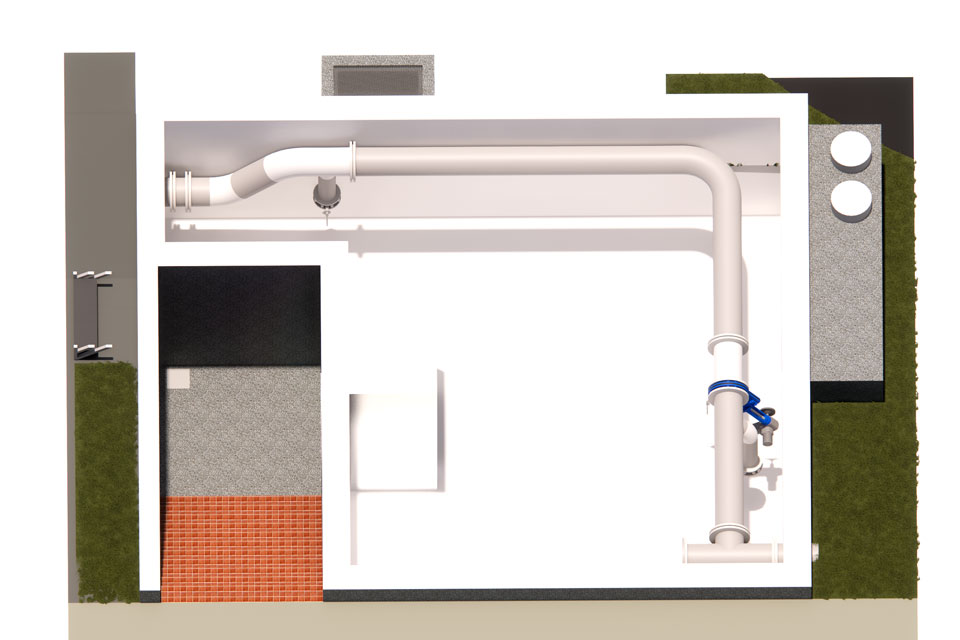

Auslegung, Lieferung und Neuaufbau der Gebläse, Rohrleitungen, Messungen und Armaturen im Außenbereich der Gebläsestation, mit entsprechenden Schallschutzmaßnahmen

EMSR-Technik

Rückbau und Teildemontage der entsprechenden Schaltschrankfelder in der Gebläsestation sowie den dazugehörigen Kabeln zu den entsprechenden Verbrauchern
Die beiden SPS`en (Siemens SPS S5 - A3 und A6) in der Schaltanlage der Gebläsestation werden gegen eine neue Siemens SPS S7-1500 ausgetauscht
Aufbau einer Schaltanlage mit einer übergeordneten SPS und Bediengerät zur Steuerung und Regelung der gesamten Gebläsestation (inkl. anderer Prozesse)
Erneuerung der Kabelanlage und Erweiterung der Kabeltrasse für die oberirdisch aufgestellte Gebläsestation

Bautechnik

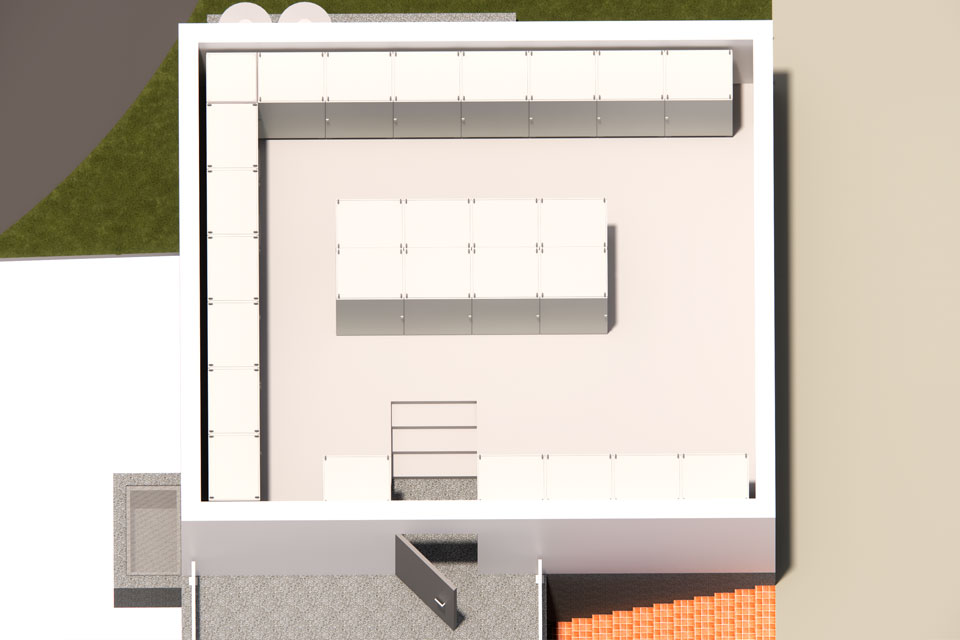

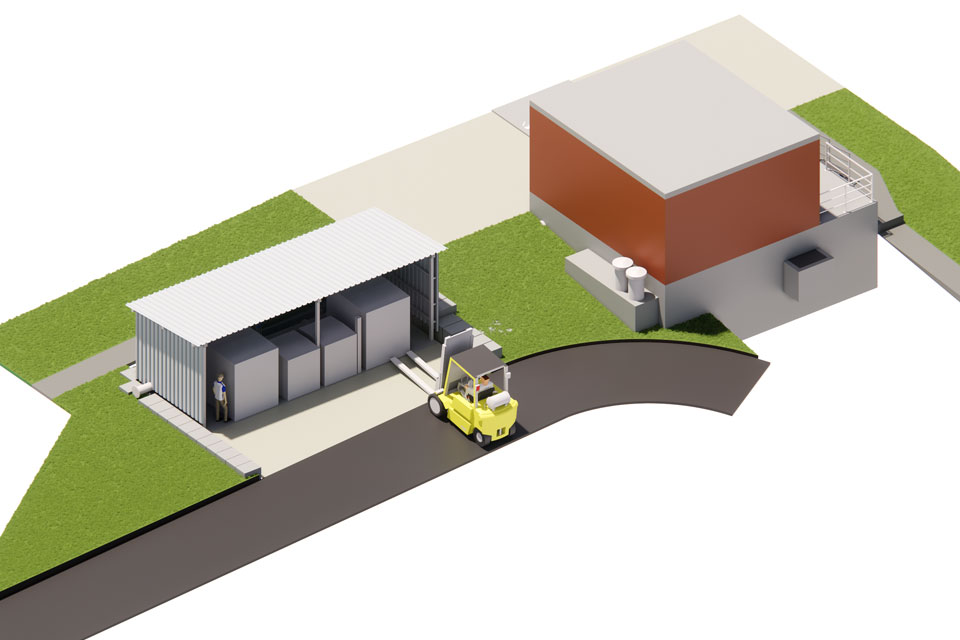

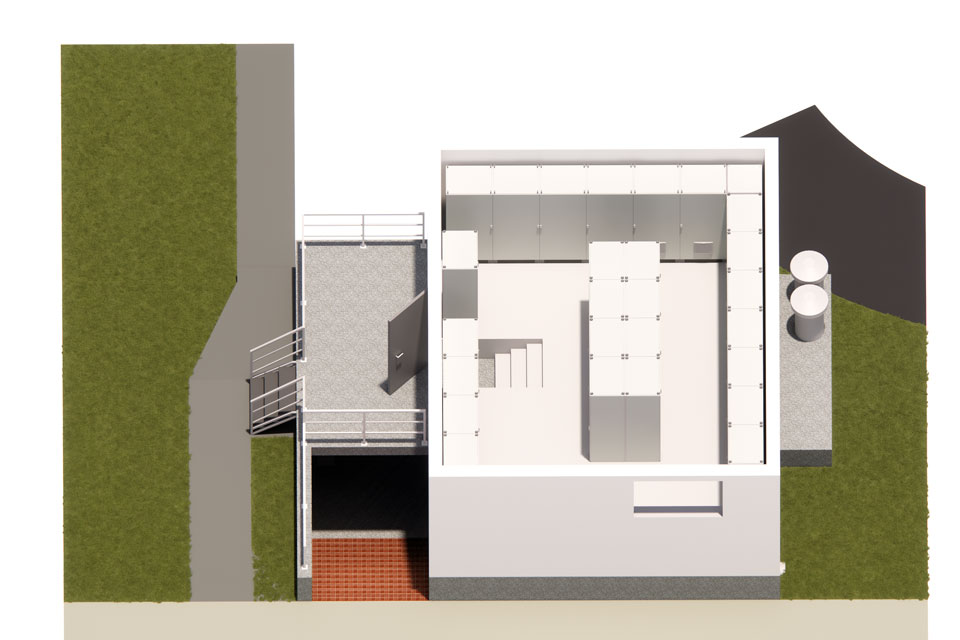

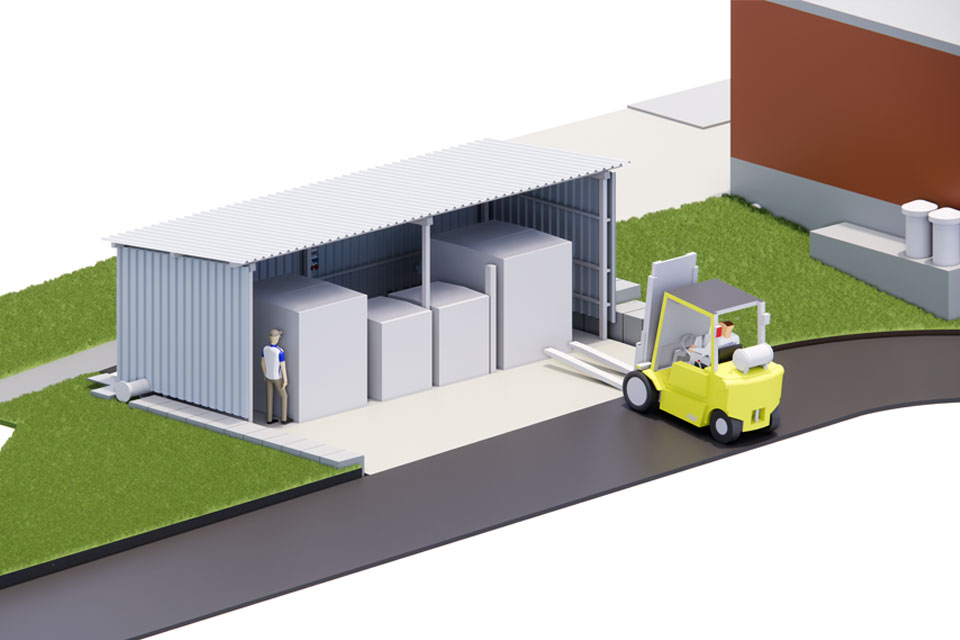

Aufbau einer Stahlkonstruktion mit Wand- und Dachelementen als Wetterschutzhalle für die Rohrleitungen und Gebläse
Neuaufbau einer Betonplatte zur Aufstellung der neuen Gebläse und der Einhausung, Betonplatte mit darunterliegenden Streifenfundamenten für frostfreie Gründung
Erdverlegung von Kabelleerrohren im Bereich Gebäude Gebläsestation und oberirdische Gebläsestation
Erstellung einer Pflasterfläche vor der Gebläsestation
Die Programmierung der SPS und die Anpassung des Prozessleitsystems erfolgt nicht durch die Abteilung sondern über den AN
Aufstellung einer Winkelstützwand zur Böschungssicherung an der Gebläsestation
