PROJEKT 18I129
Erneuerung Fällmitteldosierstation in Wuppertal
Erneuerung der technischen Ausrüstung der Maschinen-, Rohrleitungs- und Armaturentechnik sowie der EMSR- und Bautechnik für die Fällmitteldosierstation.
Besonderheiten/Kenndaten: 600.000 EW
(Maschinentechnik & EMSR-Technik)
- Erstellung der Stromlaufpläne mit EPLAN P8

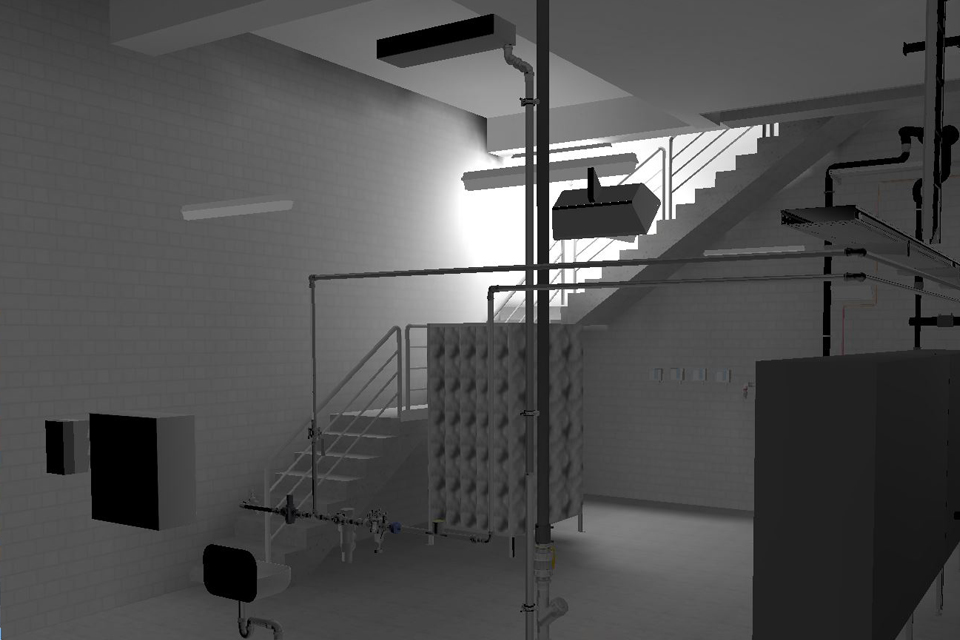

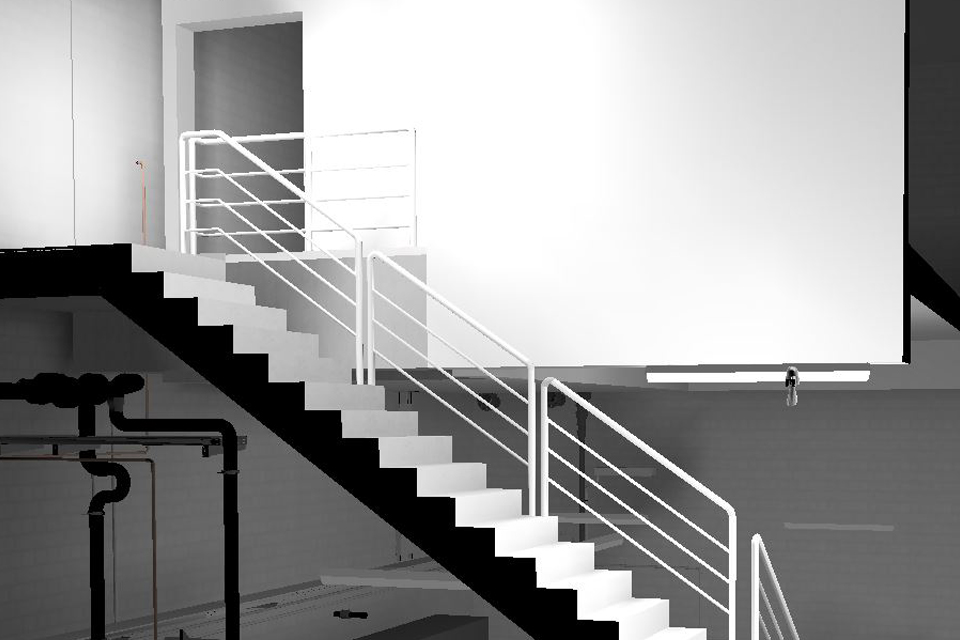

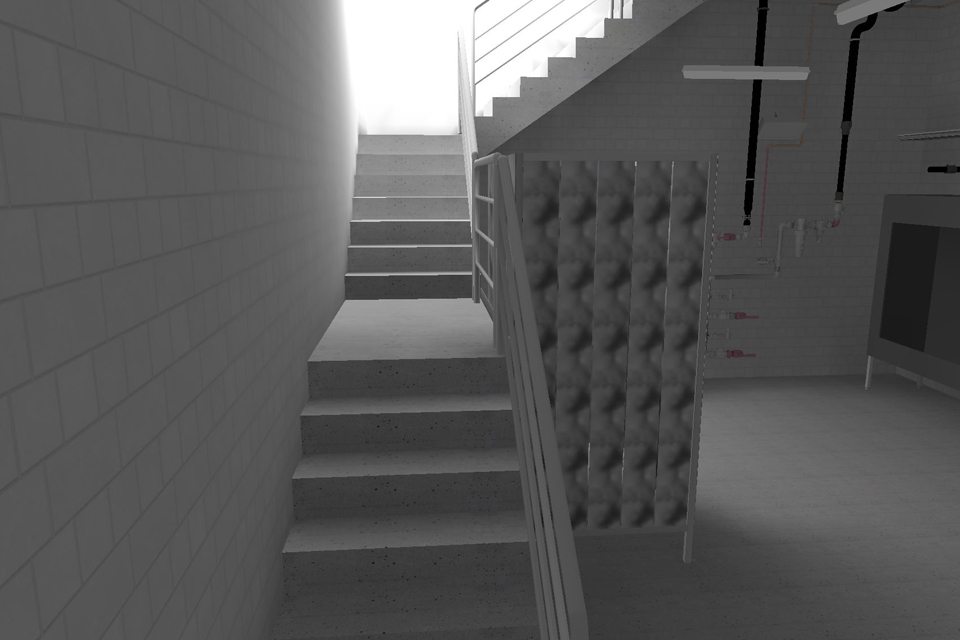

- Erstellung der Beleuchtungsberechnung

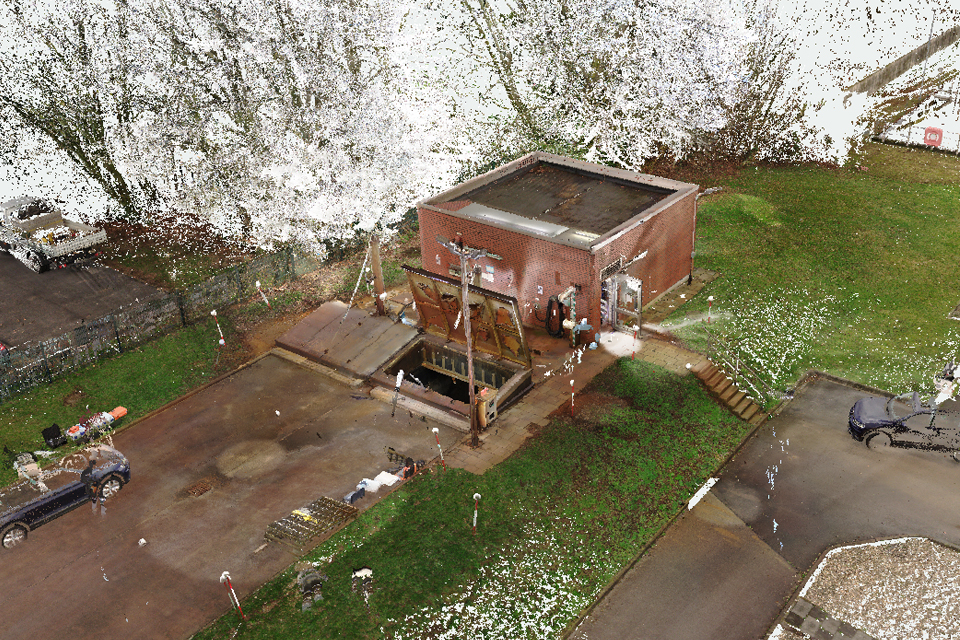

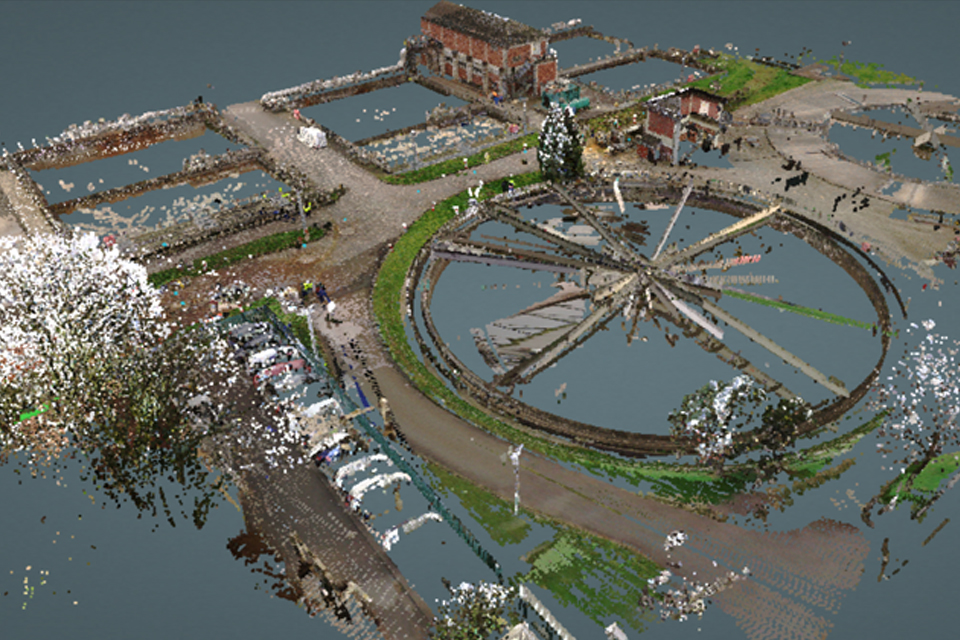

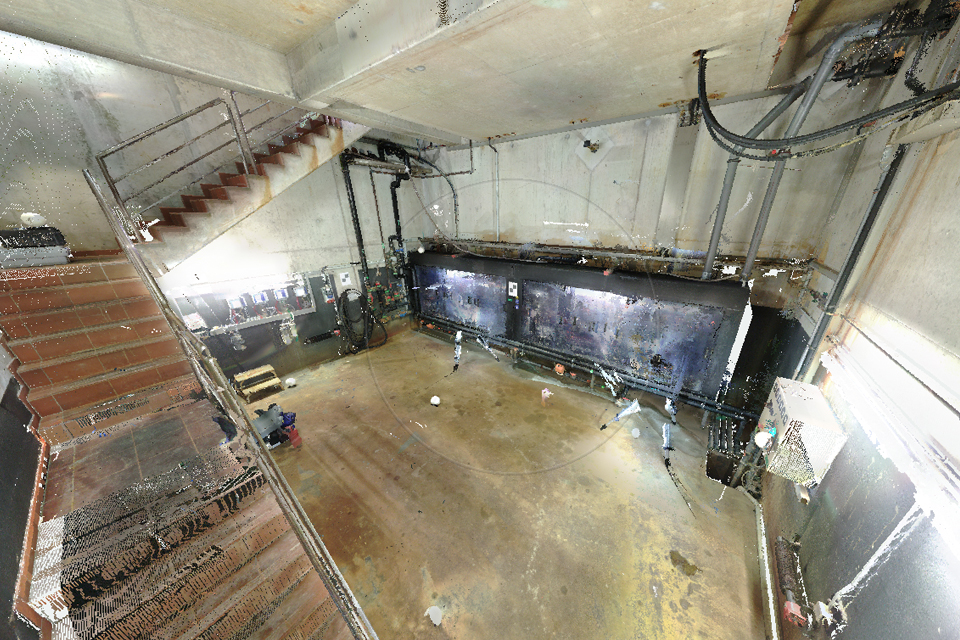

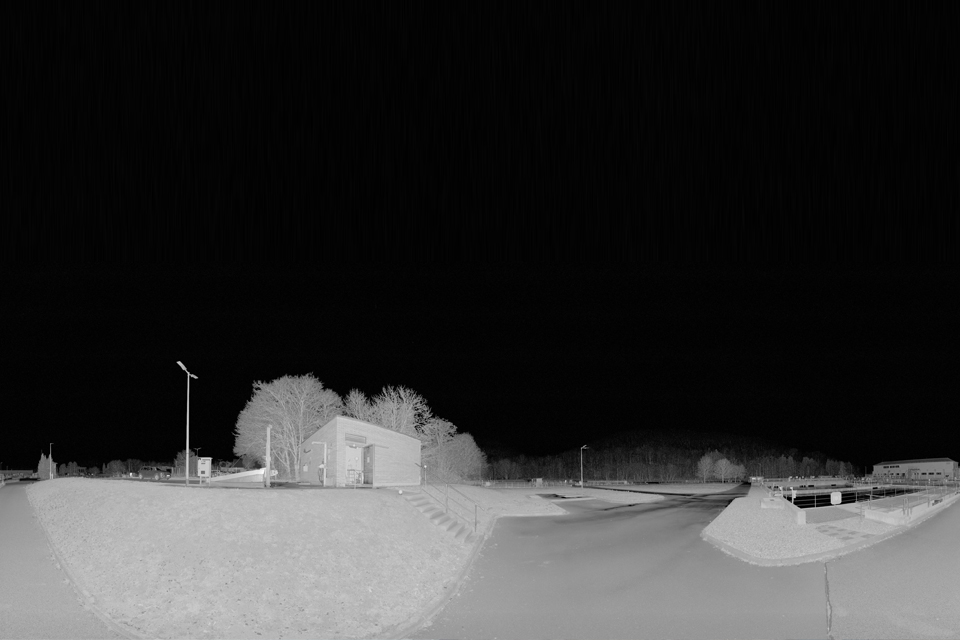

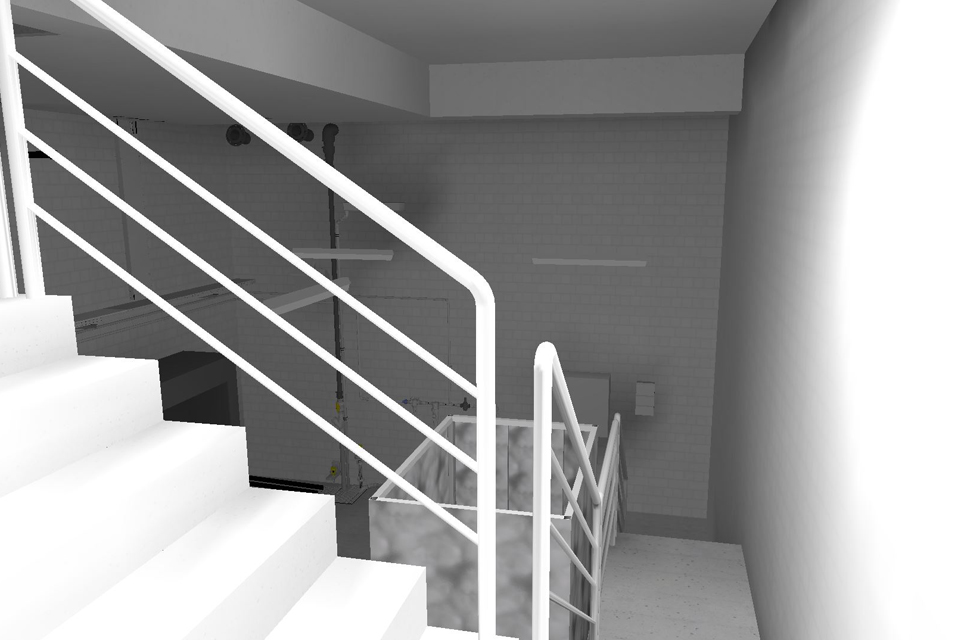

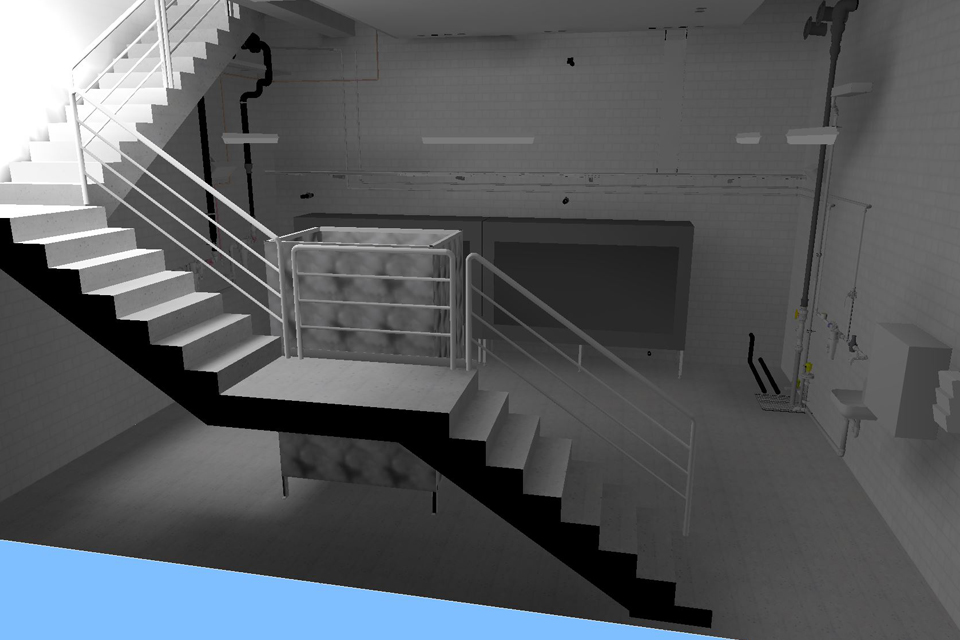

- Bestandsaufnahme durch 3D Laserscan
[€ netto] voraussichtlich ca. 938.000,00 €
Beschreibung der Planungsleistungen
Die gesamte Anlage der Fällmitteldosierstation stammte aus dem Jahr 2004. Die Anlösestationen und Dosierschränke der Fällmittelstation genügten zuletzt nicht mehr den Vorschriften der Arbeitssicherheit und waren teilweise defekt. In den Schaltschränken befanden sich Bauteile, die vom Hersteller (ABB) bereits abgekündigt worden waren, sodass keine Ersatzteile mehr geliefert wurden.
Die vorhandene Maschinen-, Rohrleitungs- und Armaturentechnik sowie die EMSR-Technik wurden erneuert. Zudem wurden bautechnische Sanierungsarbeiten durchgeführt.

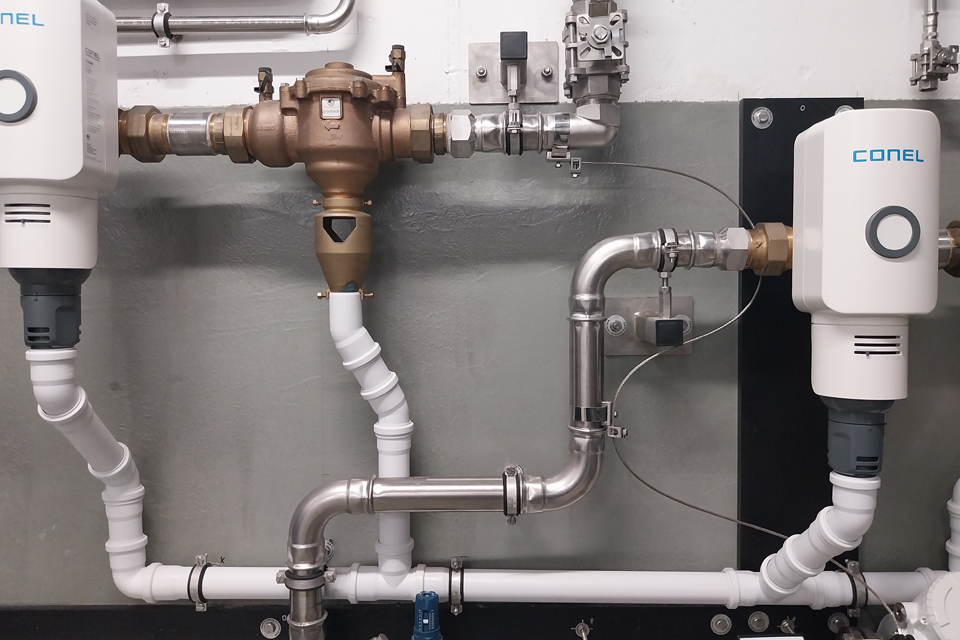

Maschinen-, Rohrleitungs- und Armaturentechnik
- Vollständiger Rückbau der Fällmitteldosierstation und der Komponenten am Verteilerbauwerk

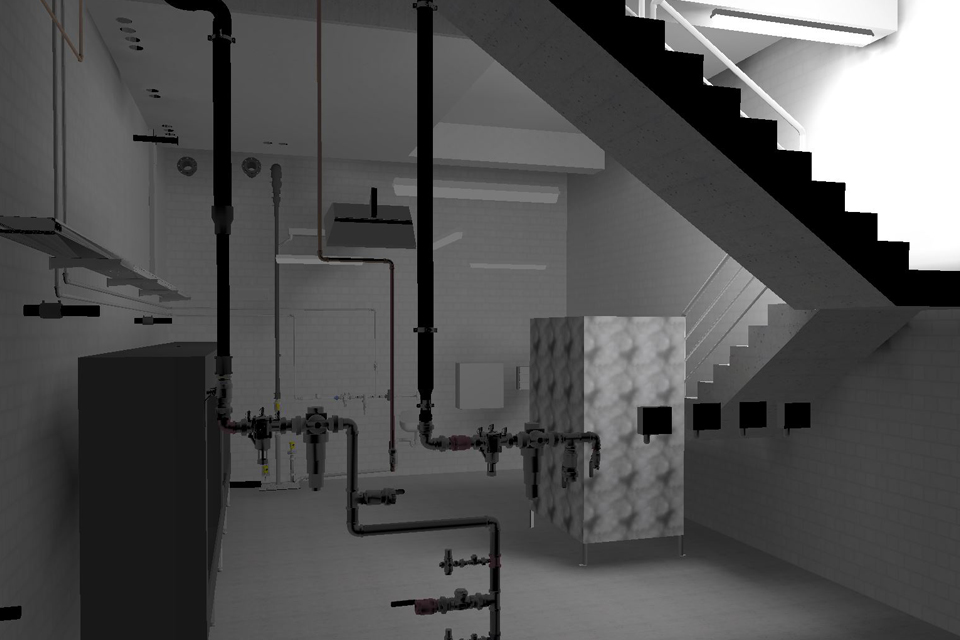

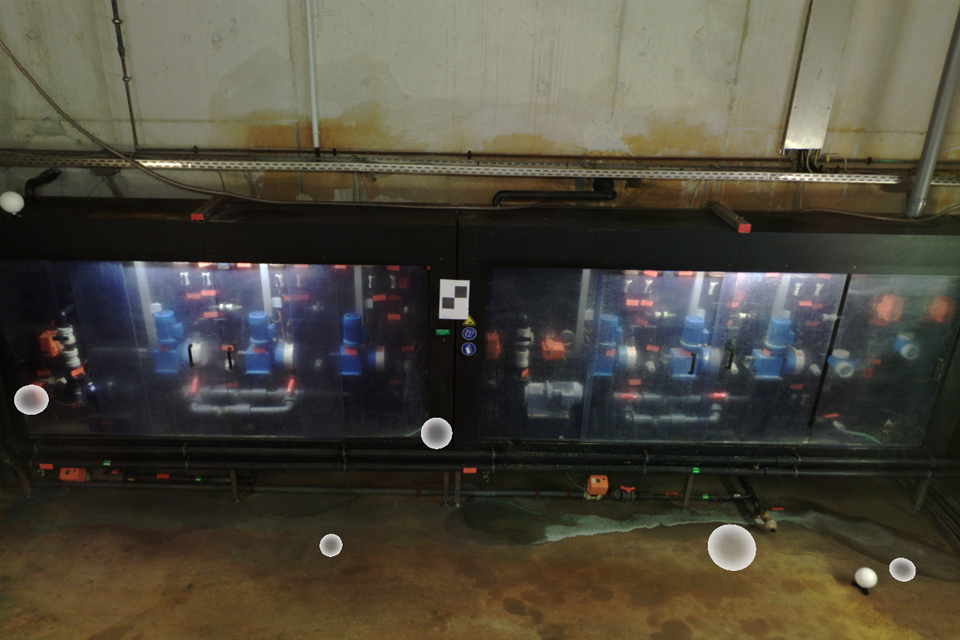

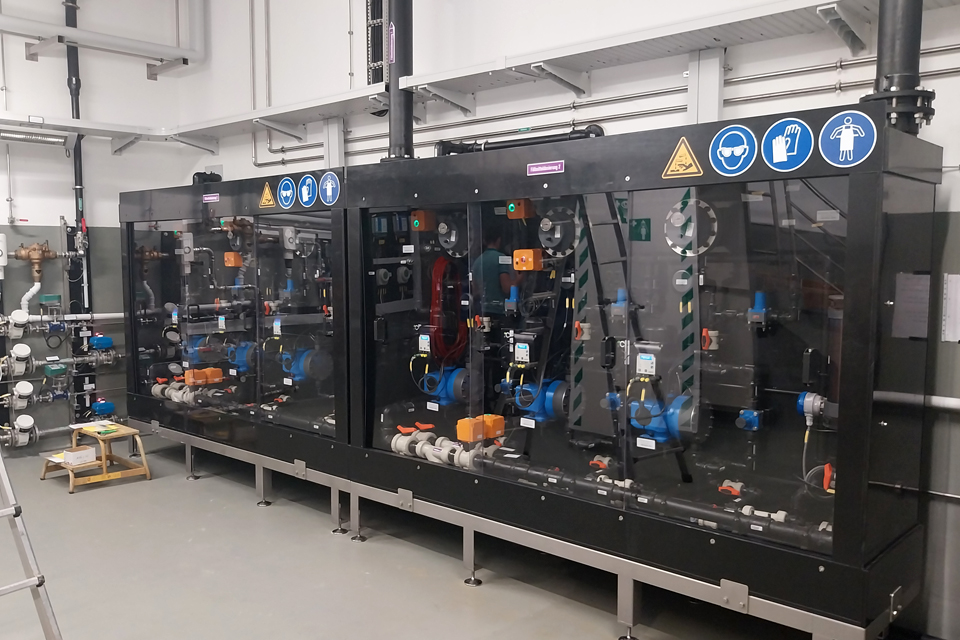

- Erneuerung der Fällmitteldosierstation im Fällmitteldosierraum
- Rückbau und Erneuerung der Not- und Augenduschen

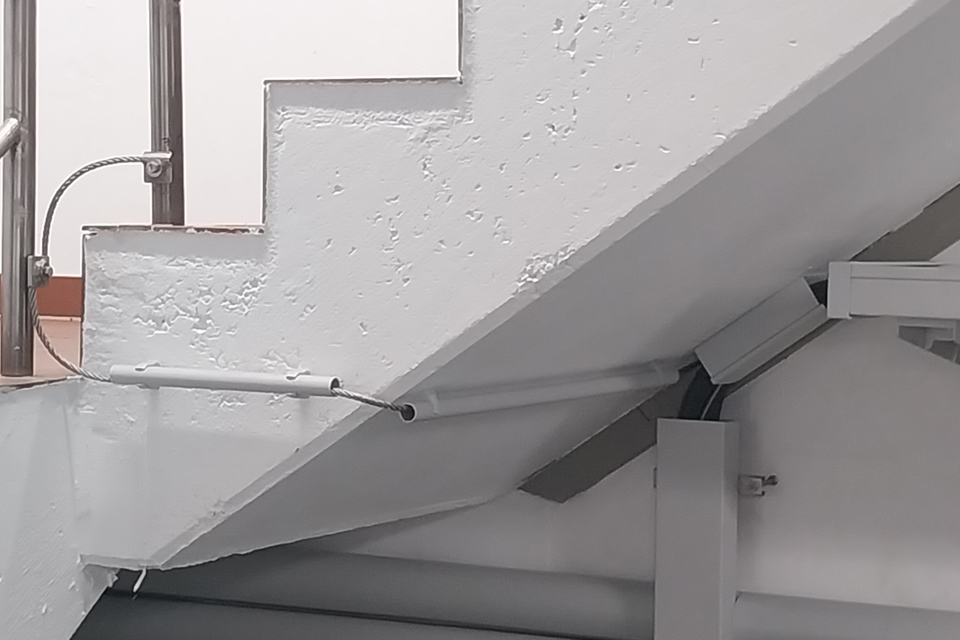

- Erneuerung der Rohrbegleitheizungen

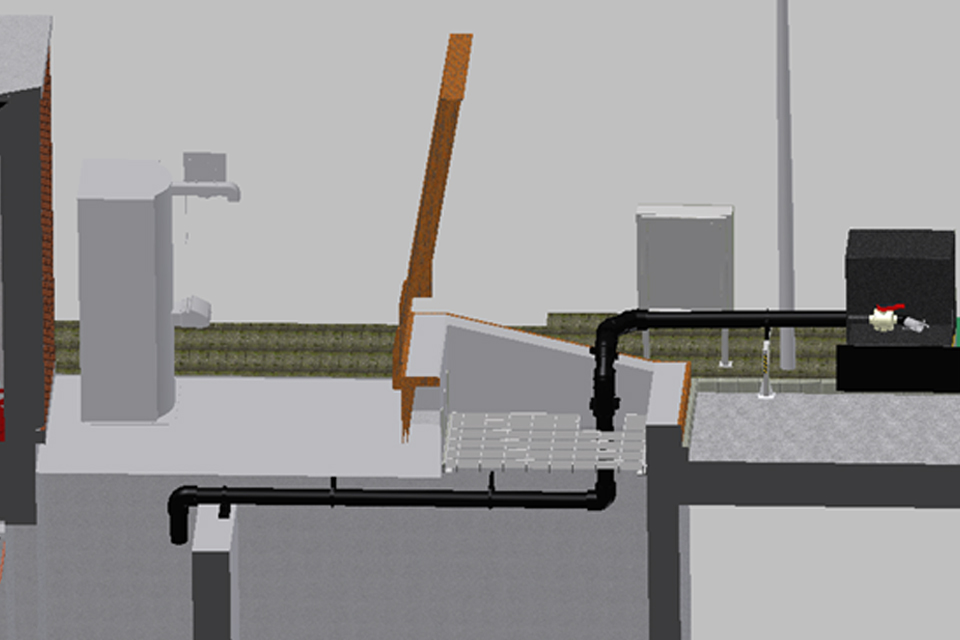

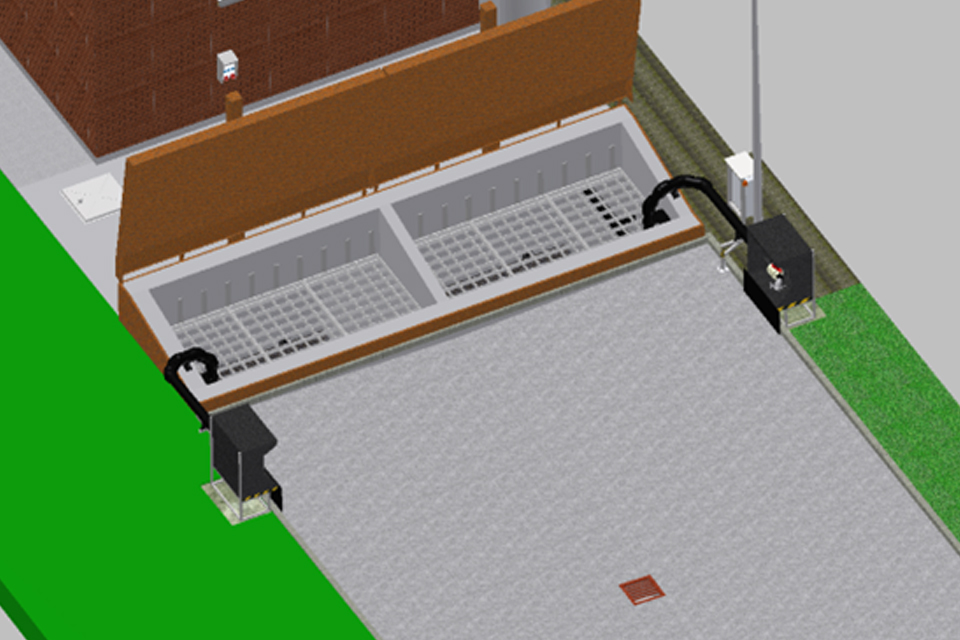

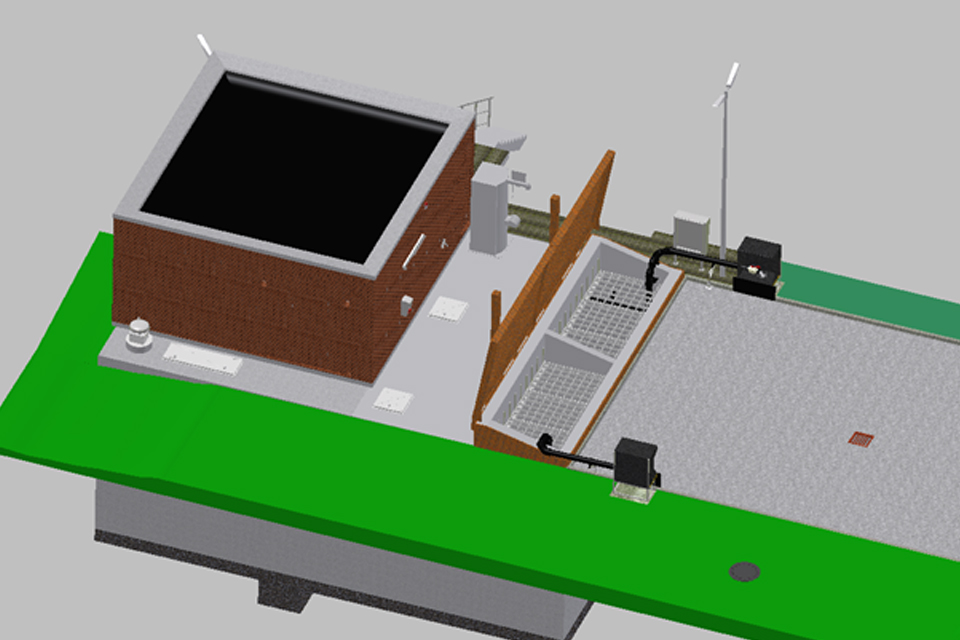

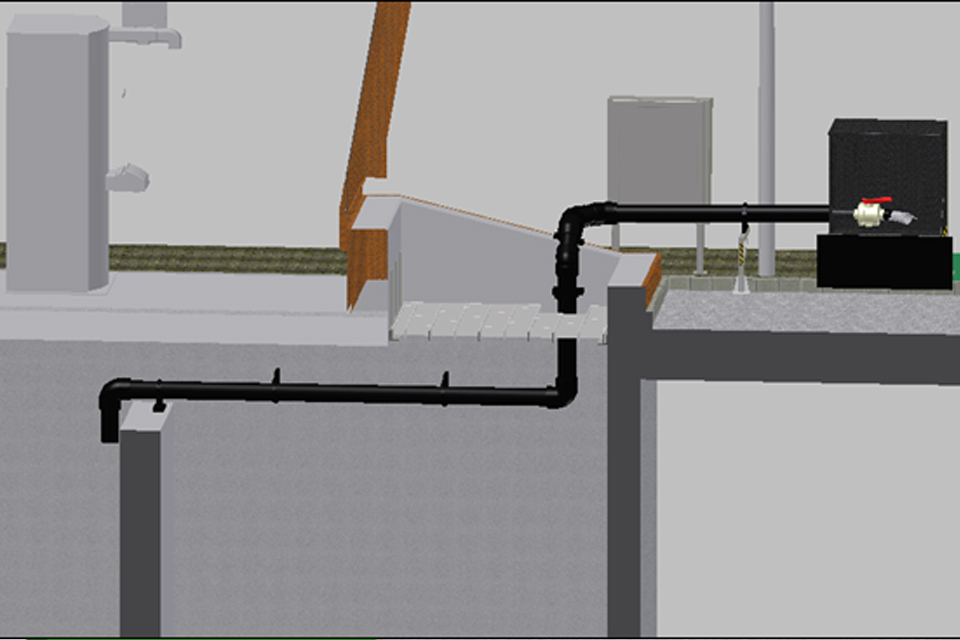

- Aufbau von Annahmestationen am Abfüllplatz für flüssige Fällmittel

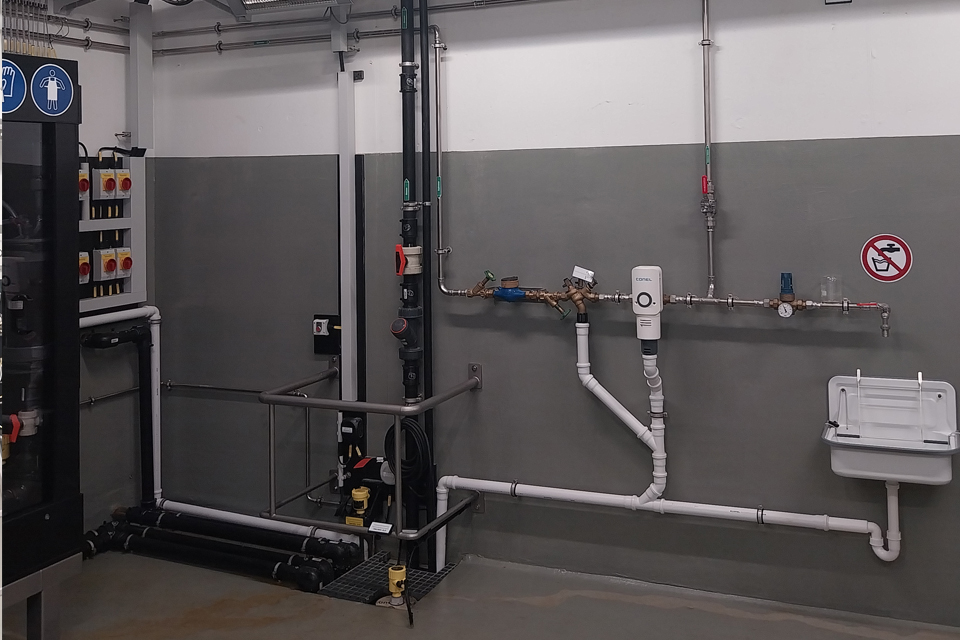

- Rückbau und Erneuerung von Rohrleitungen für Wasser-, Sanitär- und Haustechnik
- Rückbau und Erneuerung der Kellerentwässerungspumpe

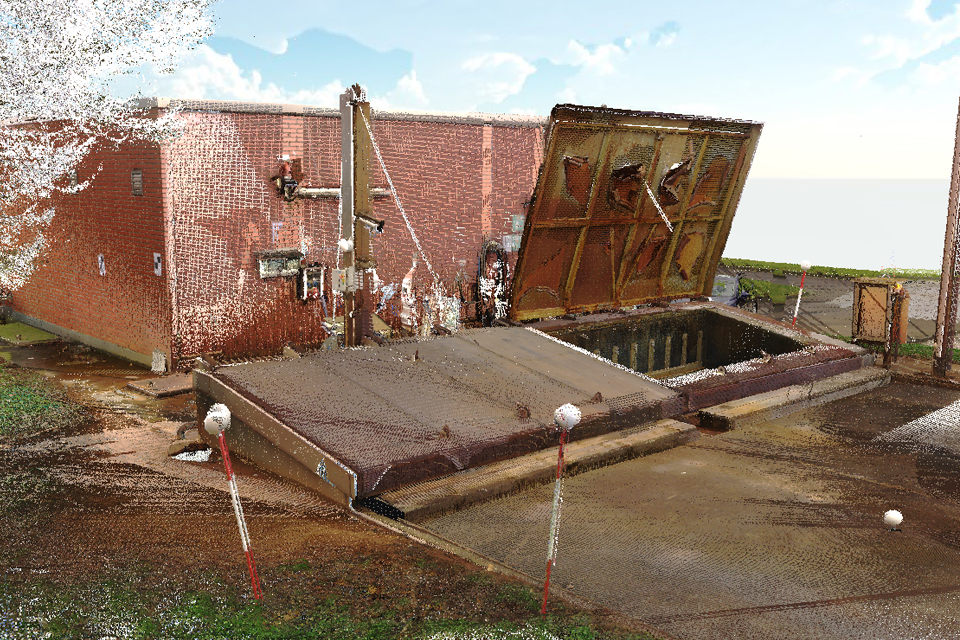

- Ertüchtigung der Revisionsschächte (Leiter, Schachtabdeckung, etc.)

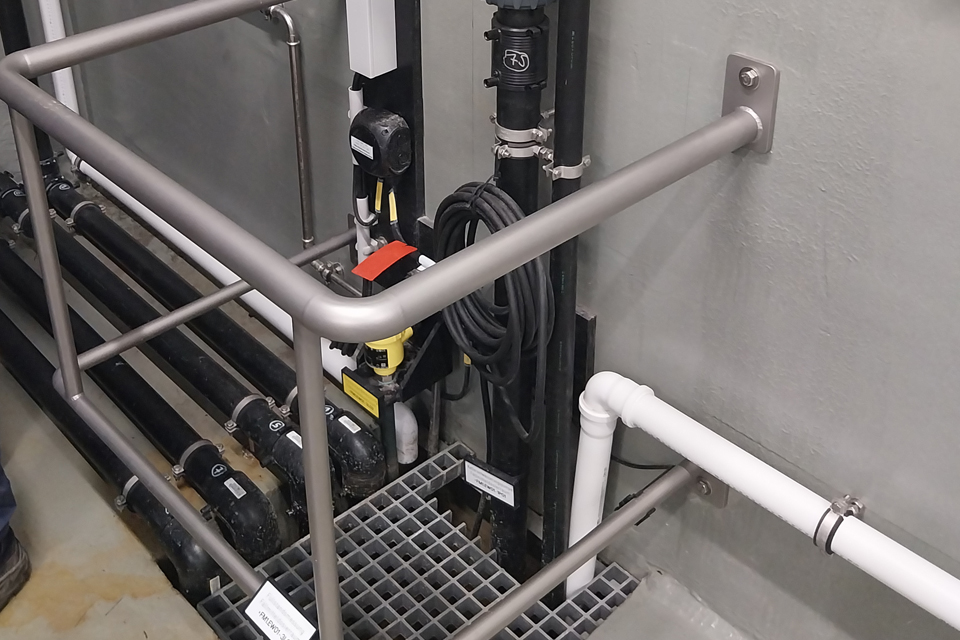

- Neuaufbau der Dosierstellen am Verteilerbauwerk
EMSR-Technik

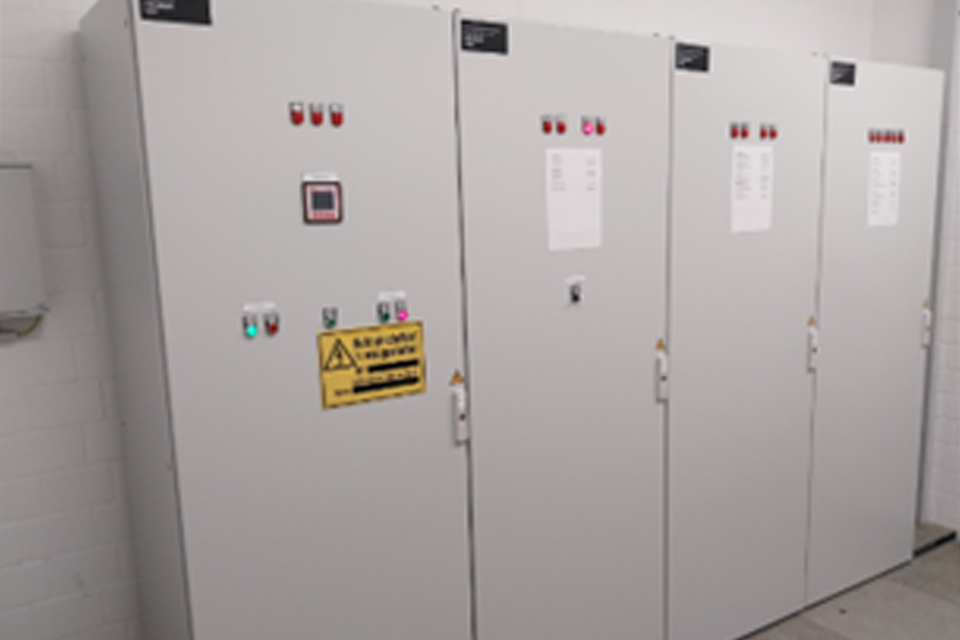

- Erneuerung der Schaltanlage

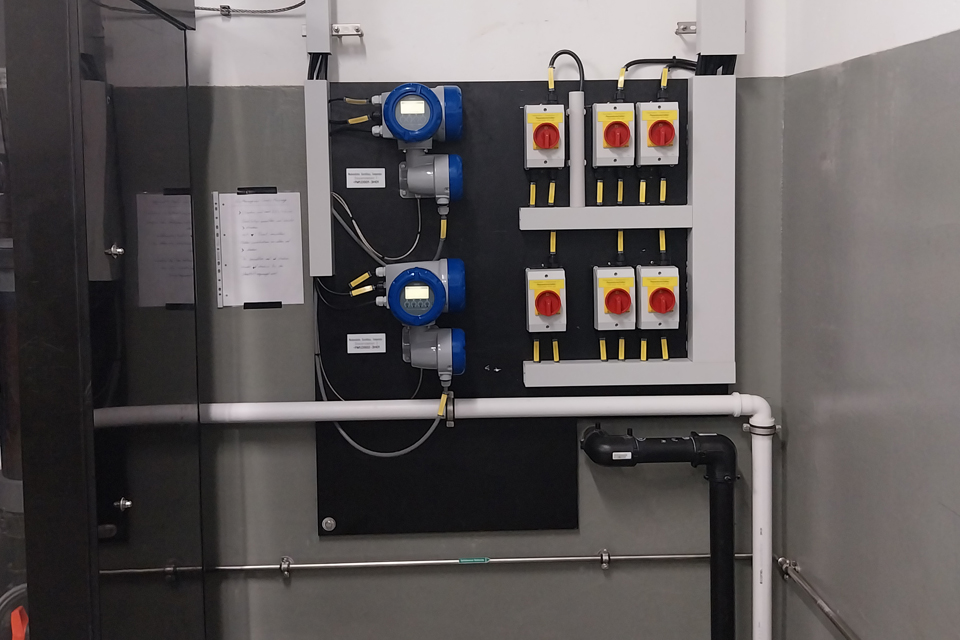

- Rückbau und Erneuerung der Messtechnik
- Erneuerung der Niederspannungsschaltanlagen unter Berücksichtigung der ZTV-EMSR nach Bedarf
- Erneuerung des Schaltschrankes für die Luft- und Klimatechnik
- Erhalt der Kabelanlage für die Luft- und Klimatechnik
Bautechnik
- Abbruch der Einstiegsdeckel und anschließender Instandsetzung (u.a. WHG-Beschichtung) der Revisionsschächte
- WHG-Beschichtungsarbeiten und Malerarbeiten im Fällmitteldosierraum
- Kernbohrungen im Gebäude der Fällmitteldosierung
- Tiefbauarbeiten für die Annahmestation am Abfüllplatz
- Betonarbeiten für die Annahmestation (mit Statik) am Abfüllplatz und im Gebäude der Fällmitteldosierung
