PROJEKT 22I125
Sanierung der Gebläsestation auf der Kläranlage in Warendorf
Erneuerung der Maschinen- und EMSR-Technik der Gebläsestation auf der Zentralkläranlage
Besonderheiten/Kenndaten: 80.000 EW / Prozessluftmenge 13.000 Nm³/H
Leistungsumfang / Besondere Leistungen
Ingenieurbauwerke, HOAI 2021, LPH 1-3 & 5-9
Technische Ausrüstung, HOAI 2021,
LPH 1-3 & 5-9 (Maschinentechnik & Elektrotechnik) Hiervon sind folgende Leistungsphasen abgeschlossen:
LPH 7

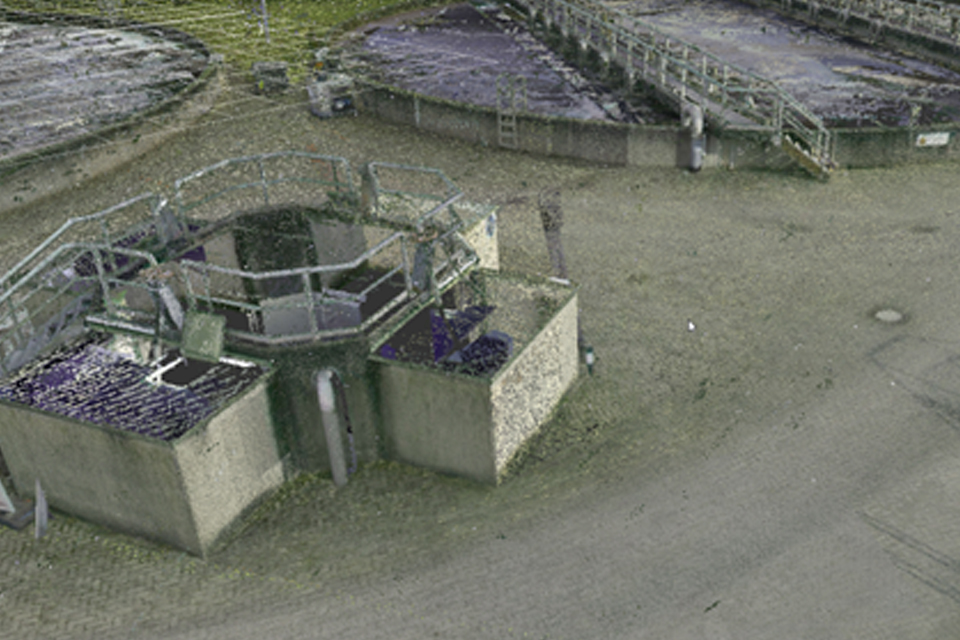

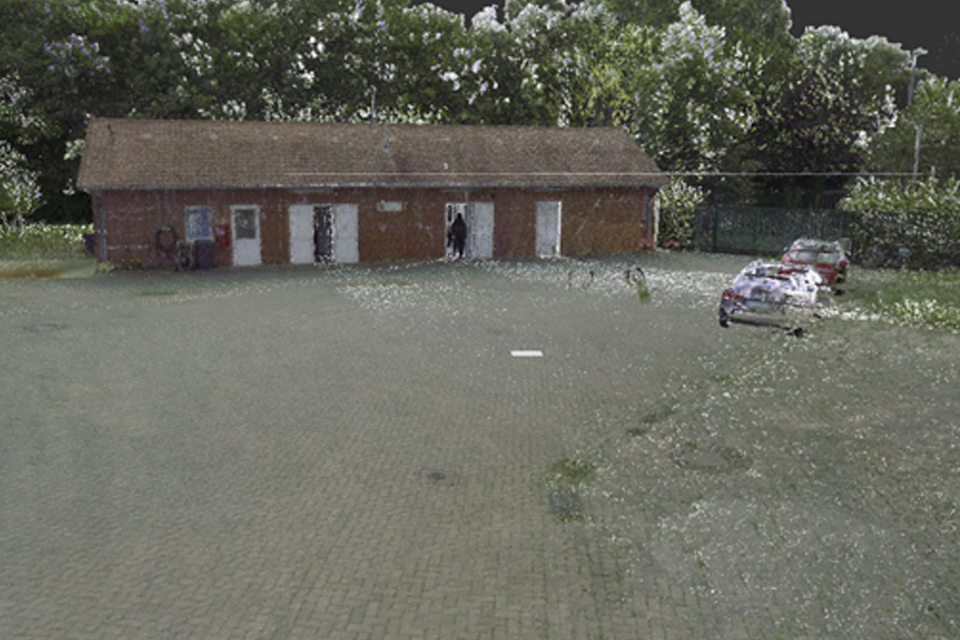

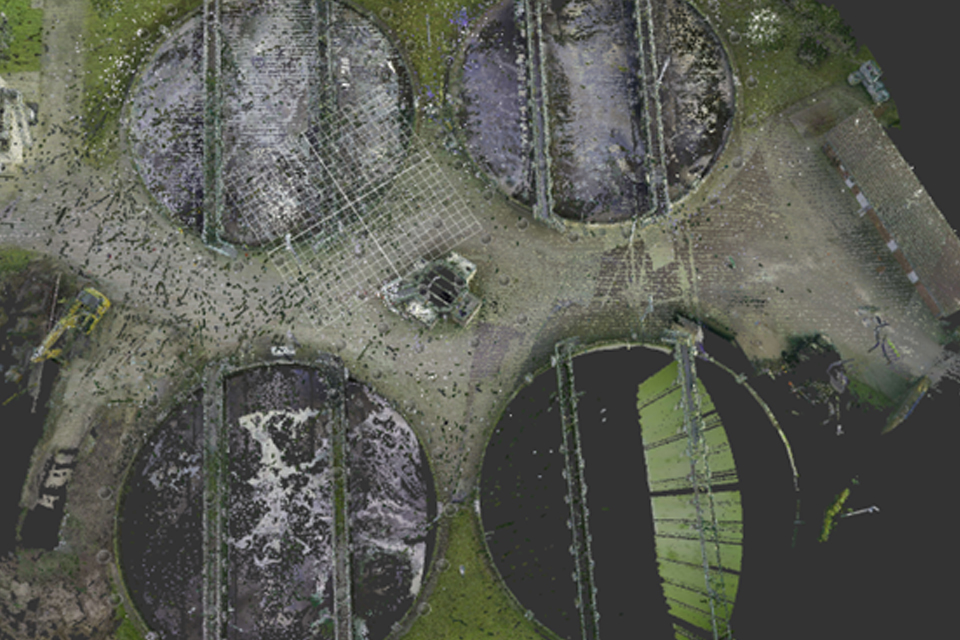

- Bestandserfassung durch 3D Laserscan

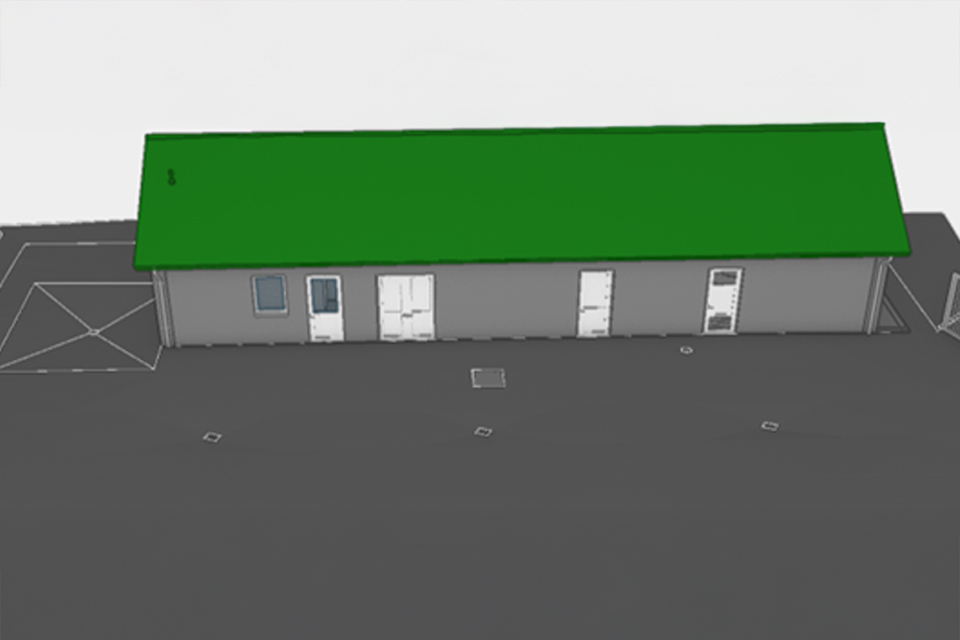

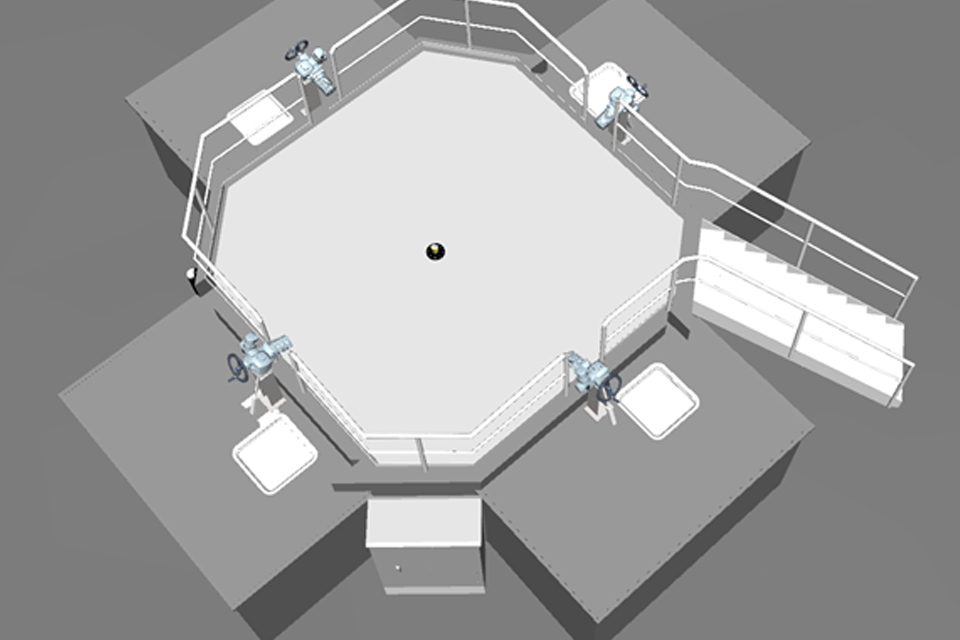

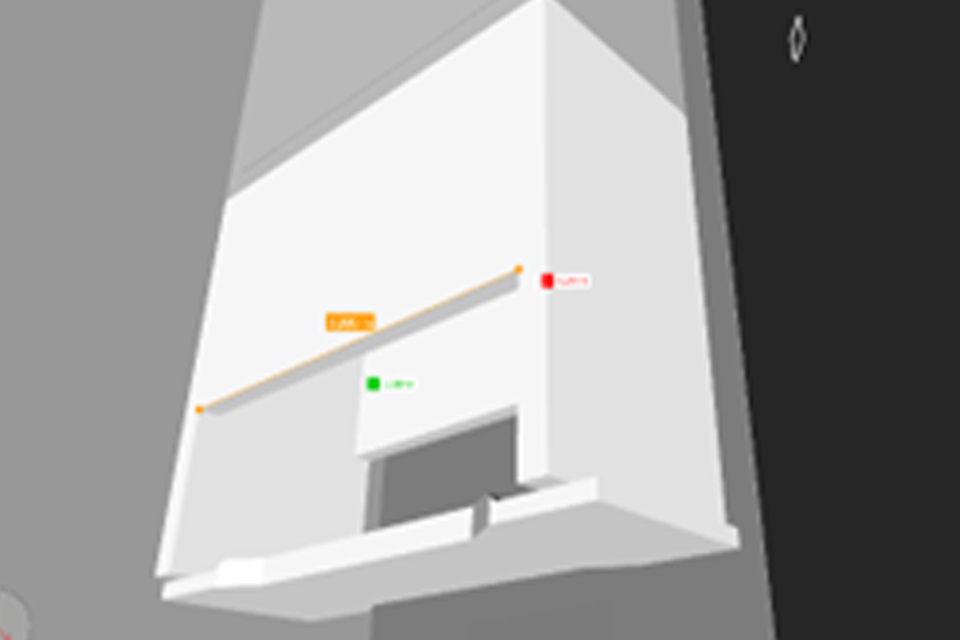

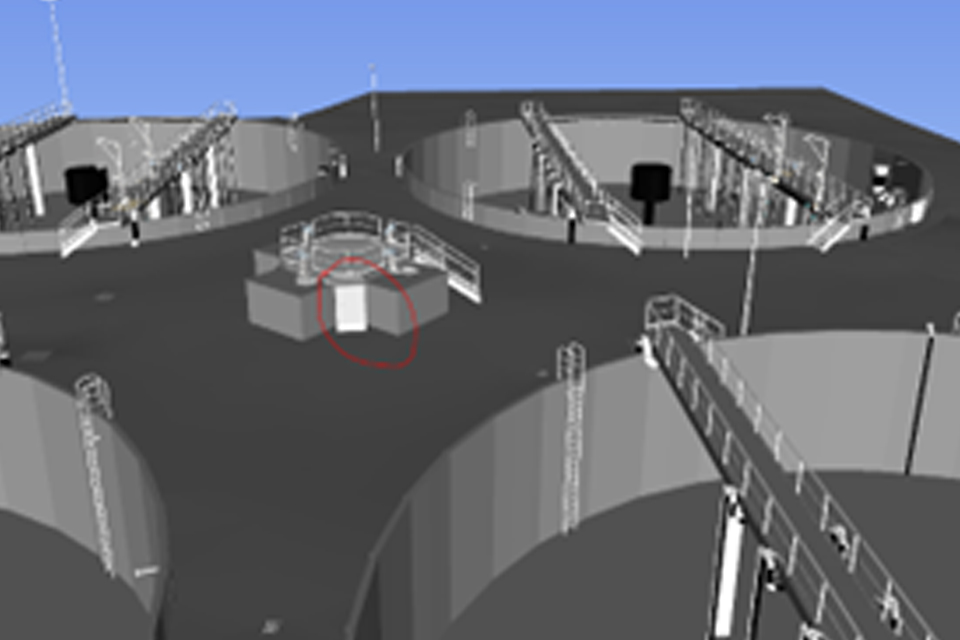

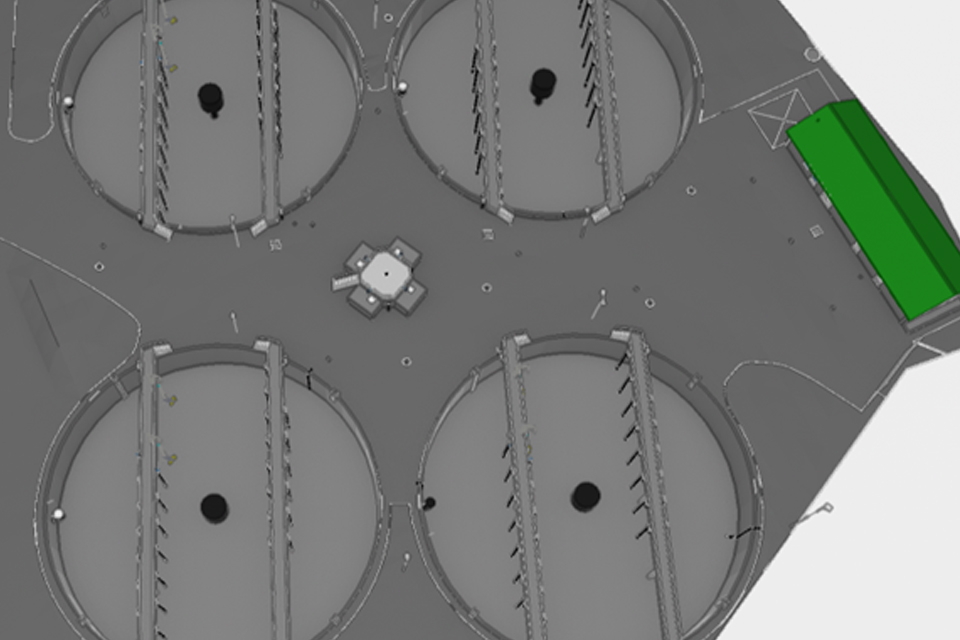

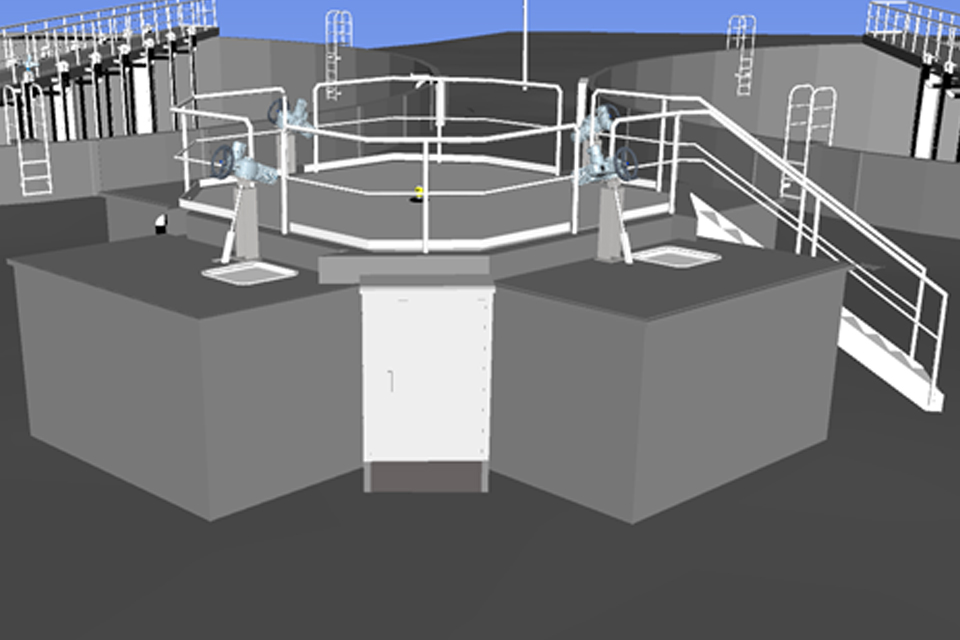

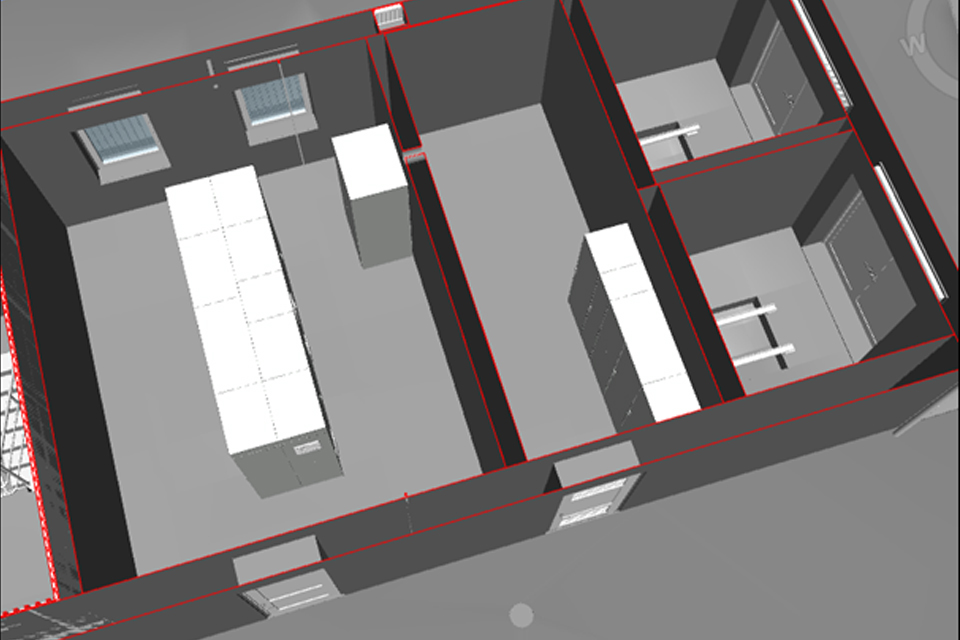

- Erstellung 3D Modell
LPH 1-3 & 5-9 (Maschinentechnik & Elektrotechnik) Hiervon sind folgende Leistungsphasen abgeschlossen:
LPH 7
- Bestandserfassung durch 3D Laserscan
- Erstellung 3D Modell
Umsetzungszeitraum
02/2023, 04/2026 - voraussichtlich 06/2027
(Projektbeginn, Baubeginn bis VOB Abnahme)
(Projektbeginn, Baubeginn bis VOB Abnahme)
Beschreibung der Planungsleistungen
Unser Kunde betreibt in Warendorf die 1957 erbaute Zentralkläranlage (80.000 EW). Im Rahmen der geplanten Umbaumaßnahme sollen die Gebläse und die technischen Einrichtungen in der Biologie saniert werden. Dies betrifft den Umbau der technischen Umrüstung der EMSR-Technik und der Maschinen- und Rohrleitungstechnik.
Zum Bauvorhaben gehören folgende Tätigkeiten:
Maschinen- und Rohrleitungstechnik

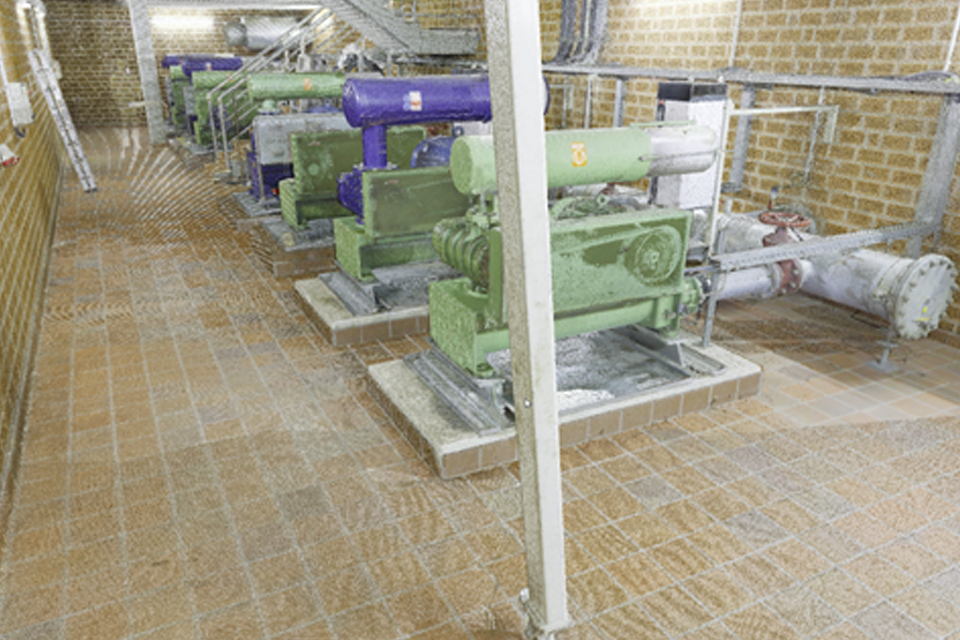

- Demontage von vorhandenen Gebläsen, Rohrleitungen und Armaturen sowie Anpassungsarbeiten an den Bestandsrohrleitungen im Keller der Gebläsestation

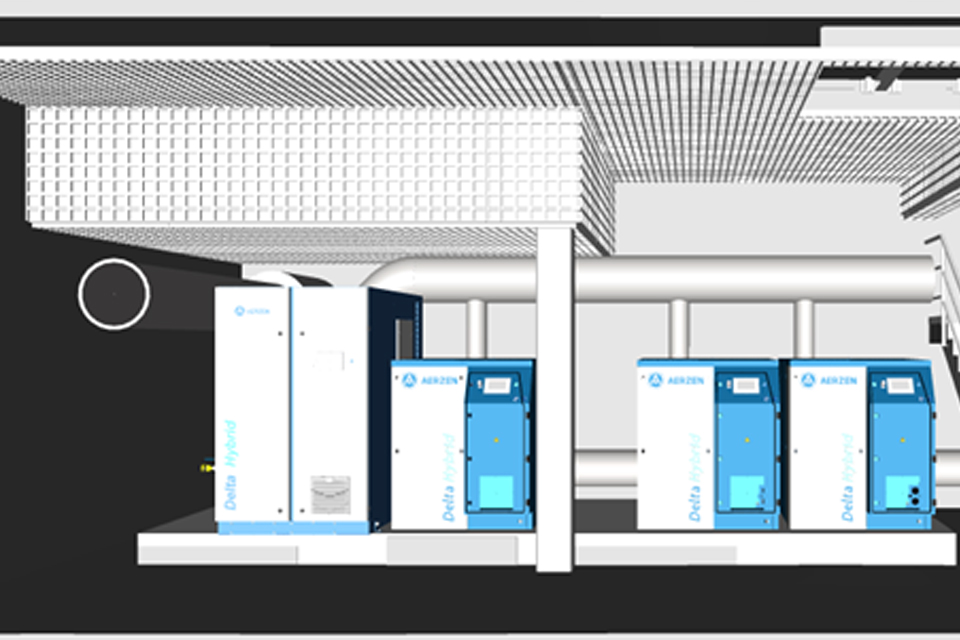

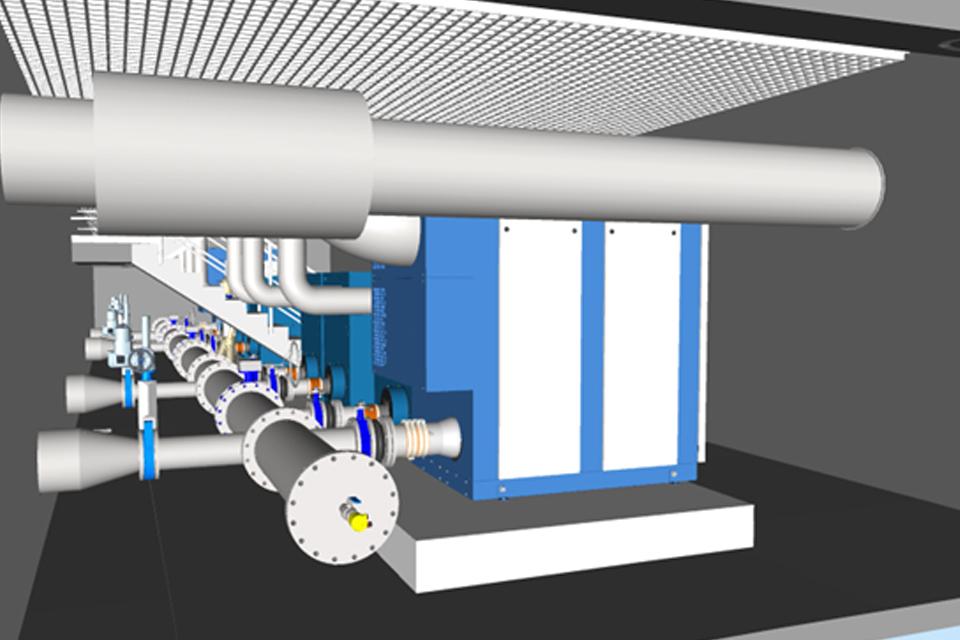

- Auslegung, Lieferung und Neuaufbau der Gebläse, Rohrleitungen, Messungen sowie Armaturen im Gebläsekeller der Gebläsestation, mit entsprechenden Schallschutzmaßnahmen
- Demontagearbeiten von Rohrleitungen und Belüftungssträngen mit Membranbelüftern. Die Demontage erfolgt im jeweils entleerten Belebungsbecken

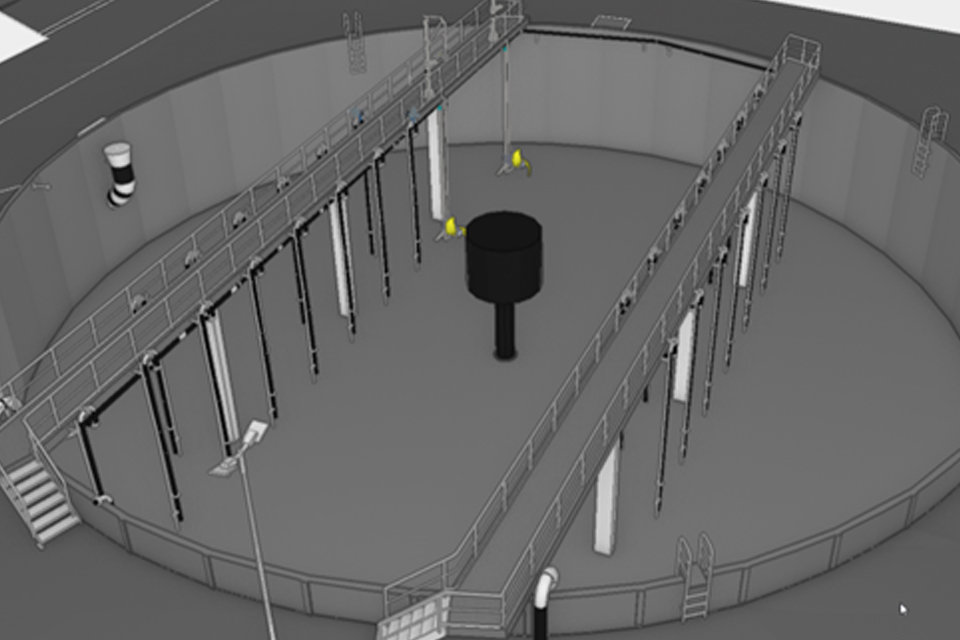

- Erneuerung und Auslegung der Belüftungselemente zur Montage im Bodenbereich für insgesamt 3 Belebungsbecken (I, III, IV)
- Erneuerung der Rührwerke in den Belebungsbecken I, III, und IV
- Lieferung und betriebsfertige Montage von Belüftungselementen
Elektrotechnik
- Rückbau und Demontage der entsprechenden Schaltschrankfelder in der Gebläsestation sowie den dazugehörigen Kabeln zu den entsprechenden Verbrauchern. Die Kabeltrassen und die Doppelbodenkonstruktion bleiben weitestgehend erhalten bzw. werden angepasst

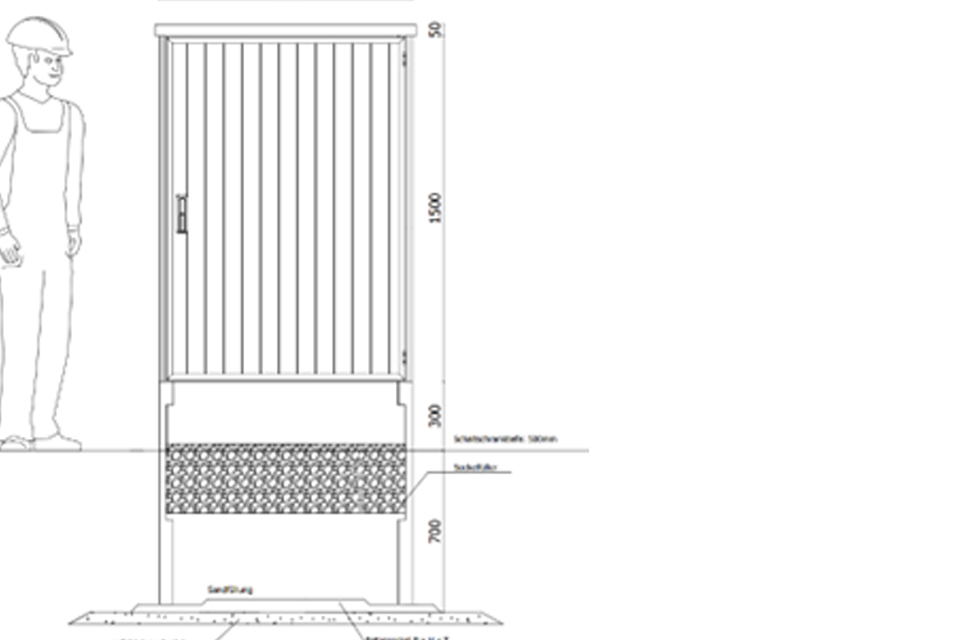

- Aufbau einer Schaltanlage mit einer übergeordneten SPS und Bediengerät zur Steuerung und Regelung der Gebläsestation.
- Erneuerung der Kabelanlage und Erweiterung der Kabeltrasse für die neuen Gebläse in der Gebläsestation.
Bautechnik
- Betonsockelerweiterung für die Gebläse im Gebläsekeller,
- Kabelleerrohrverlegung zwischen Belebungsbecken und Gebläsestation sowie Kernbohrungen.
