PROJEKT 23I103
Erneuerung der Fällmitteldosierstation für die Kläranlage.
Erneuerung der technischen Ausrüstung der Maschinen- und EMSR-Technik sowie die bautechnische Ertüchtigung der Fällmitteldosierstation für die Kläranlage.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb. 32.000 EW
(Maschinentechnik & EMSR-Technik)
Ingenieurbauwerke, HOAI 2021, LPH 1-9

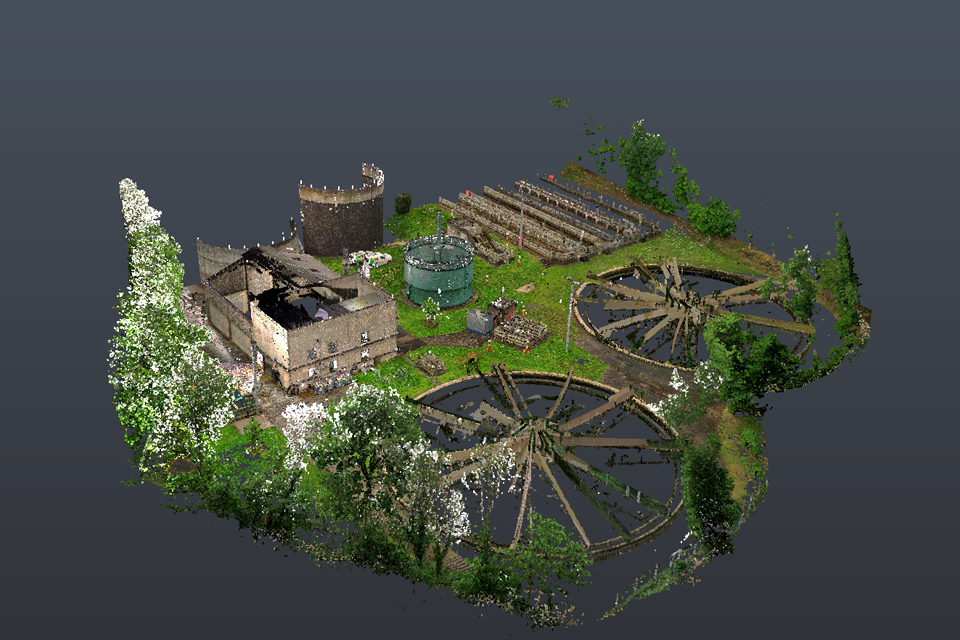

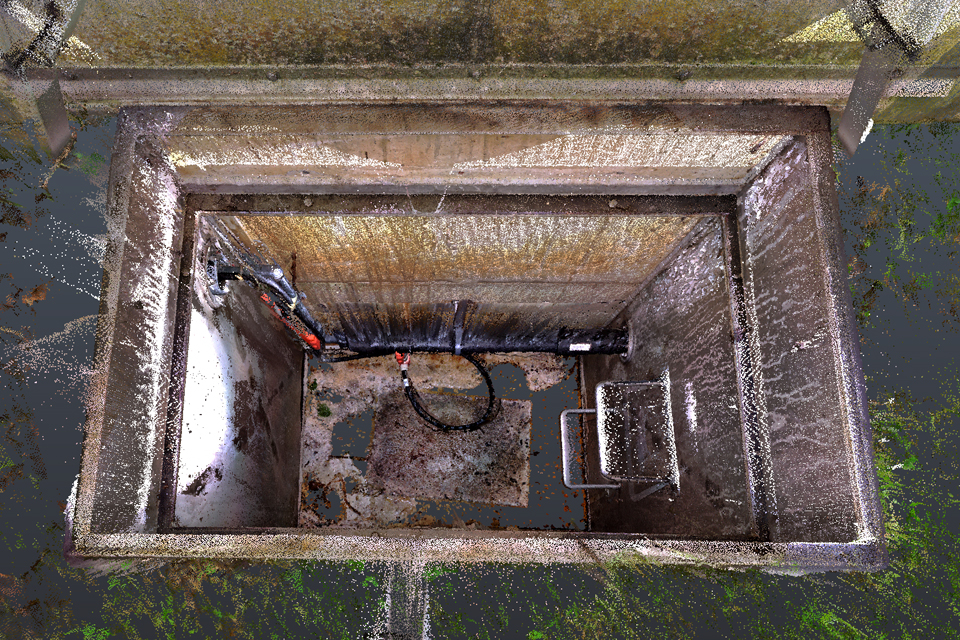

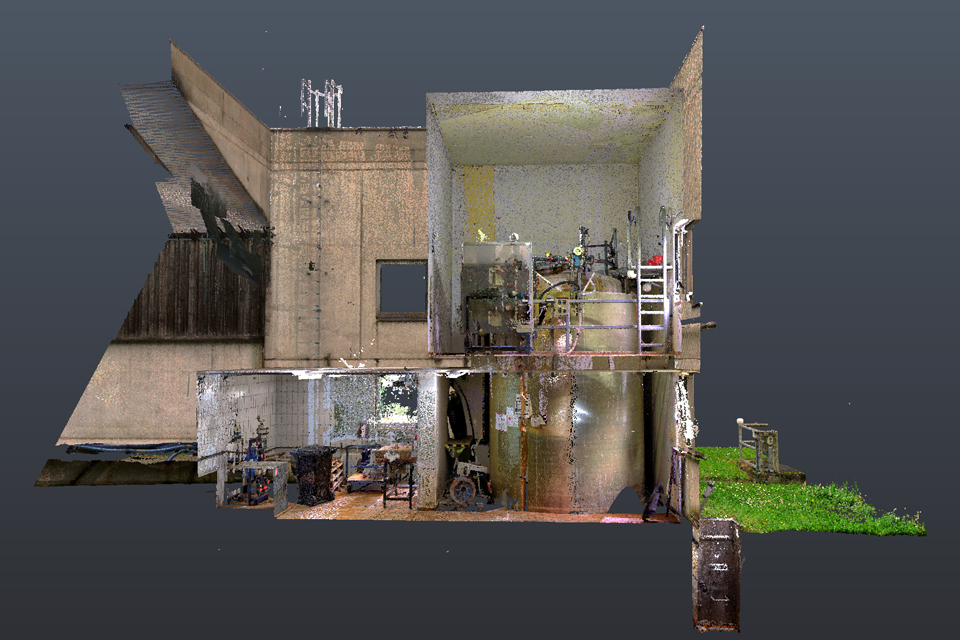

- Bestandserfassung durch 3D Laserscan
- Bestellung R&I Schemata
- Detaillierter Wirtschaftskreisnachweis
- Ausführungspläne bis zum Bestand
- Überwachung der Mängelbeseitigung
- Erstellung von Bestandsplänen
- Lastenheft
- Bauüberwachung
- Prüfung von Nebenangeboten
- Prüfung von Nachträgen
- Bestandszeichnung des Ist-Zustandes
Beschreibung der Planungsleistungen

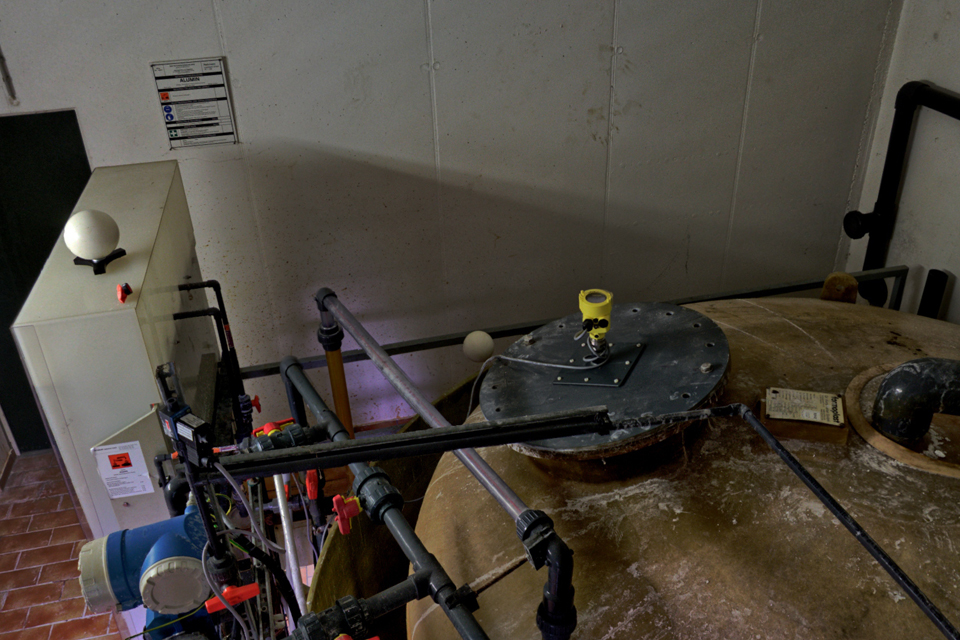

Unser Kunde verfügt über eine eigene Kläranlagen, welche mit einer Fällmitteldosieranlage für die P-Elimination durch Fällungsreaktion mit Natriumaluminat betrieben wird. Sie kann für die Vorfällung, die Simultanfällung (aktuell) oder als Nachfällung verwendet werden. Die Fällmitteldosieranlage befindet sich in der Raumfiltrationsanlage. Nach fast 30 Jahren Betriebszeit soll die bestehende Anlage (Fällmitteldosieranlage mit Dosierleitungen) grundlegend erneuert werden.
Im Rahmen der geplanten Umbaumaßnahme sind maschinentechnische, elektrotechnische und bautechnische Umbauarbeiten vorgesehen:
Maschinen- und Rohrleitungstechnik

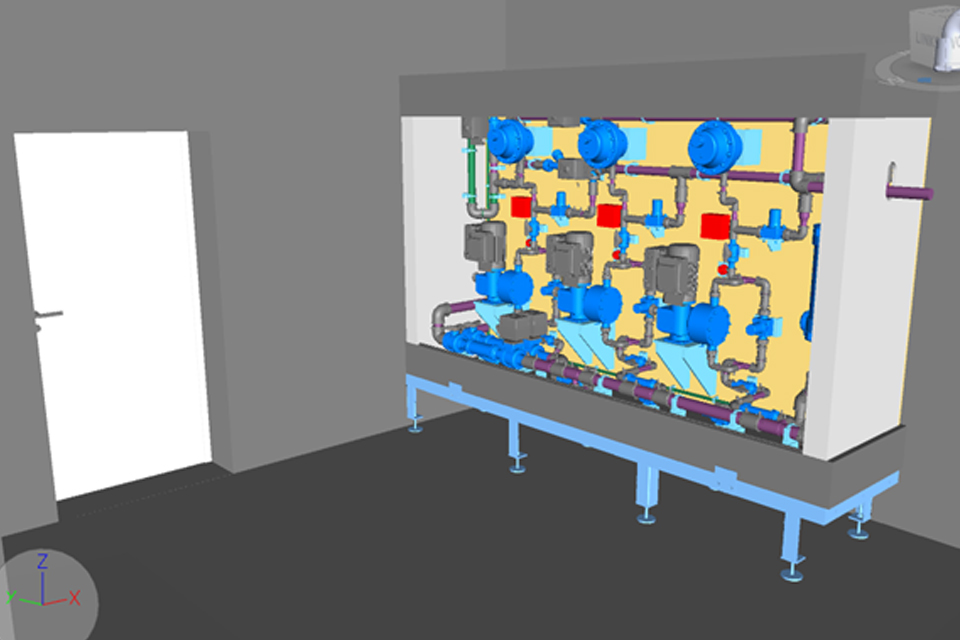

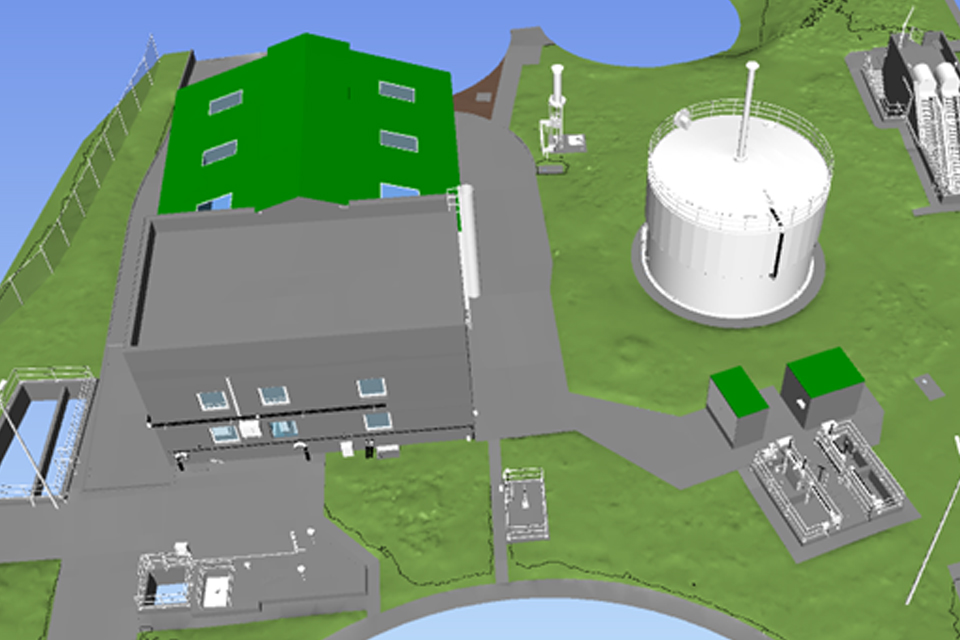

- Die Fällmitteldosieranlage soll 1:1 ausgetauscht werden und im Außenbereich aufgestellt werden

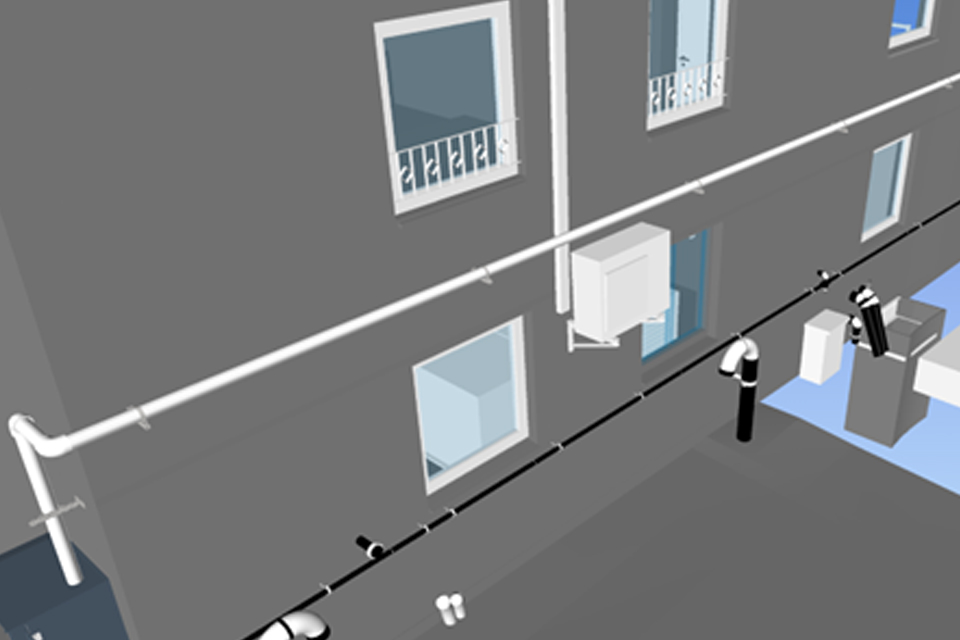

- Verlegung einer 2. Dosierleitung vom Leckageschacht zum Verteilerbauwerk, soll so umgebaut werden, dass der Betrieb hier manuell umgeschaltet werden kann

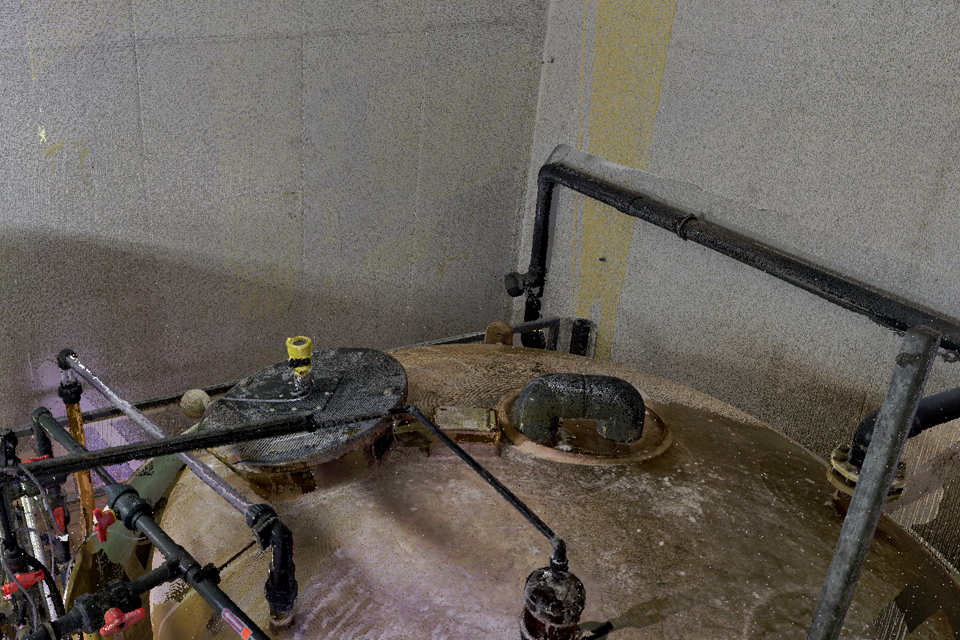

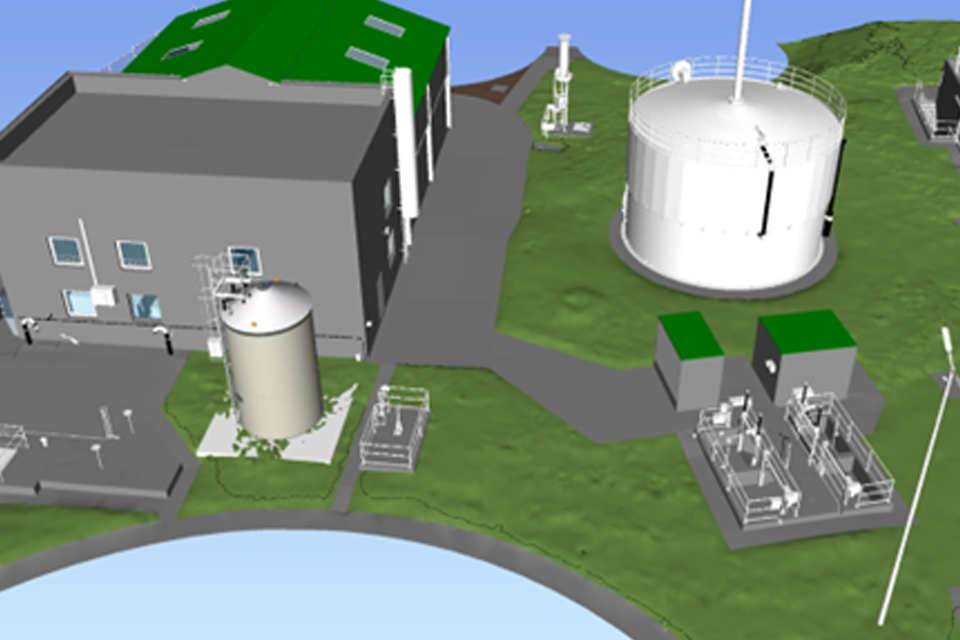

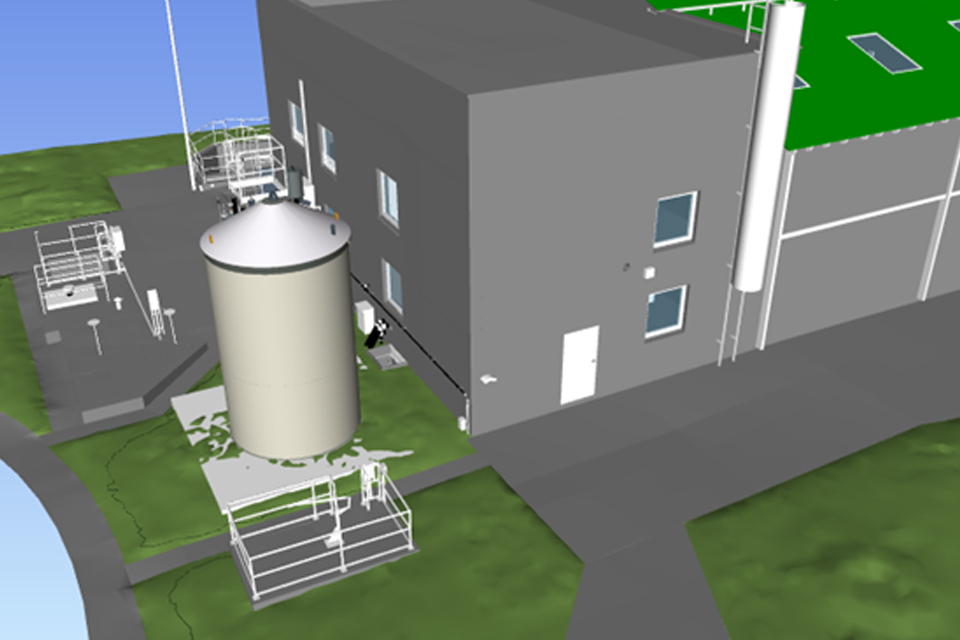

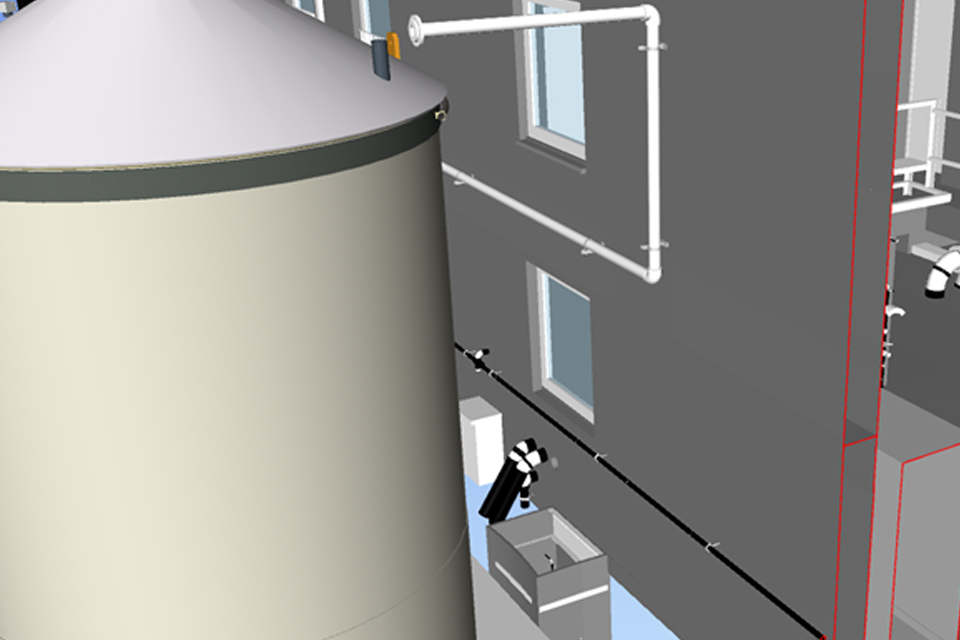

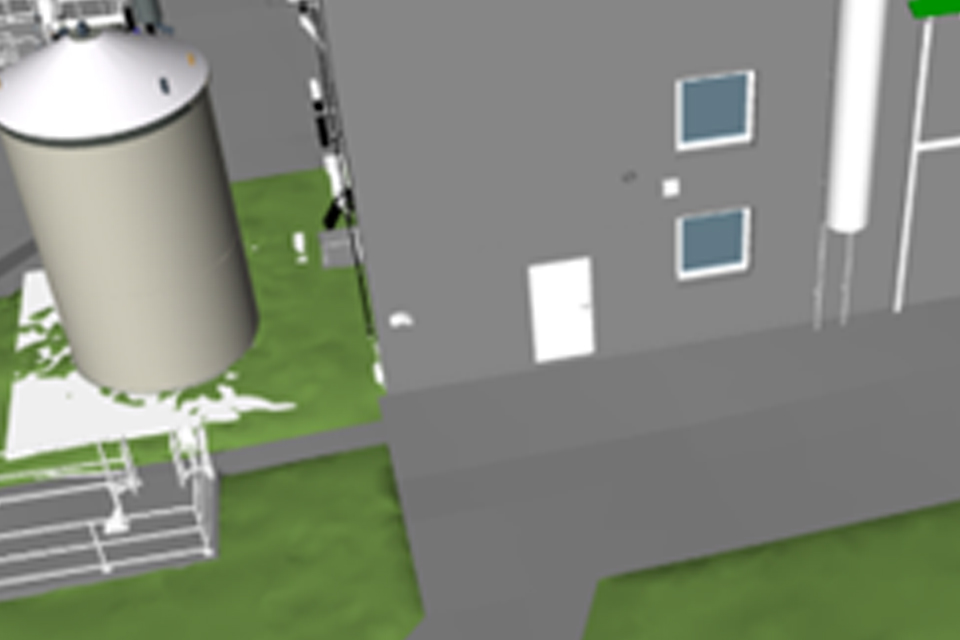

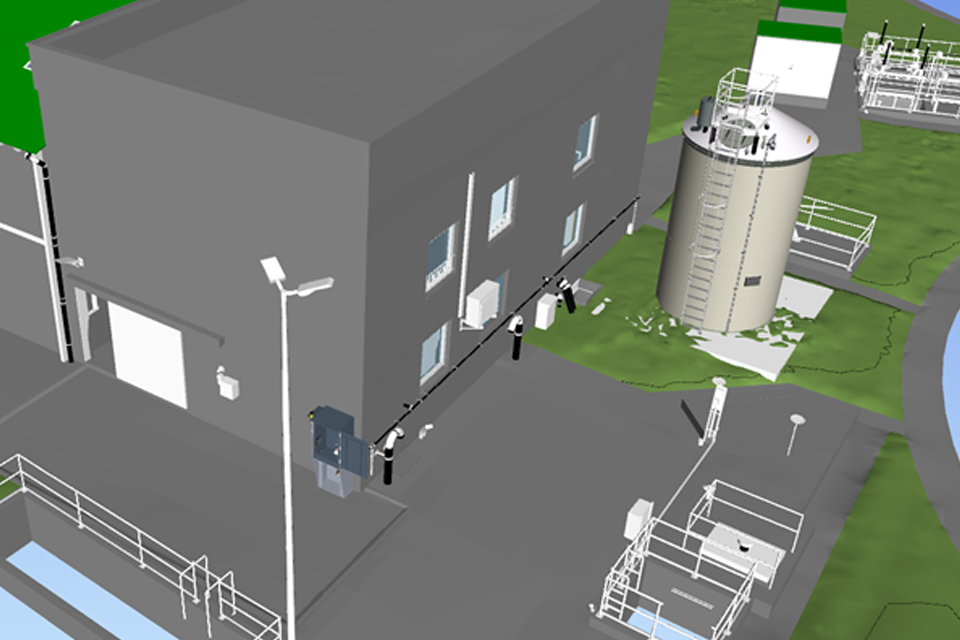

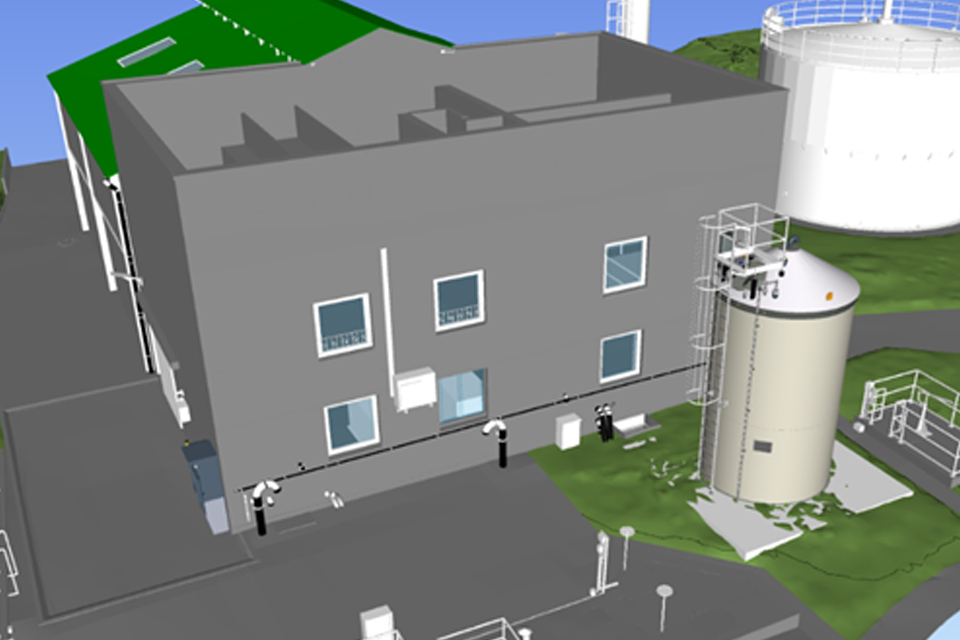

- Rückbau des Fällmittelvorlagebehälters aus GF-UP im Gebäude der Raumfiltrationsanlage und Neuaufbau eines Fällmittellagerbehälters aus PE im Außenbereich
Elektrotechnik
- Erneuerung der dazugehörigen EMSR-Technik
- Anpassung der EMSR-Technik, je nach Positionierung der Pumpentechnik (in der vorhandenen Schaltanlage oder in einem Schaltschrank neben der Pumpentechnik)
- Erneuerung der EMSR-Technik erfolgt gemäß Kunden-Standard
- Anbindung der neuen Komponenten an das Leitsystem
Bautechnik
- Herstellung einer neuen Stahlbetonplatten mit Pfahlgründung für den neuen Lagerbehälter im Außenbereich
- Tiefbauarbeiten für die Dosierleitungen zwischen Verteilerbauwerk und Leckageschacht
- Pflasterarbeiten
- Herstellung einer Durchgangstür zum Fällmitteldosierbehälter
