PROJEKT 12I134

Umrüstung der 3. Reinigungsstufe in Aachen Soers

Umrüstung der technischen Ausrüstung der 3. Reinigungsstufe (Filtrationsanlage) auf der Kläranlage mit insgesamt 24 Filtern. Zur Dritte Reinigungsstufe
gehören die beiden Klarwassernitrifikationsbecken und die Flockungsfiltration.

Detaillierte Informationen zum Projekt

Beschreibung der Planungsleistungen
  • Maschinentechnische Erneuerung der beiden Rührwerke in den
    Klarwassernitrifikationsbecken 1 und 2 (Linpor-N-Reaktor)
  • Austausch der beiden Antriebsmotoren im Zwischenpumpwerk für die Schieber zu den Klarwassernitrifikationsbecken 1 und 2 (Linpor-N-Reaktor)
  • Rohrleitungstechnische Erneuerung der oberirdischen Zuluftleitung zu den Klarwassernitrifikationsbecken 1 und 2 (Linpor-N-Reaktor), inkl. neuer Zuluftklappen mit Motor und Druckdifferenzmessung
  • Austausch der Entwässerungspumpe und der dazugehörigen
    Rohrleitung mit Armaturen im MID-Schacht
  • Austausch der Brunnenwasserpumpe und einer neuen erdverlegten Rohrleitung zum Spülabwasserbecken (ca. 60m)
  • Erneuerung der Kellerentwässerungspumpen und dazugehörigen Rohrleitungen mit Armaturen im Fitrationskeller
  • Erneuerung der Probenahmepumpen und dazugehörigen
    Rohrleitungen mit Armaturen vom Ablauf der Kläranlage zum
    Nachklärhaus (ca. 95m)
  • Provisorischer Anschluss an die Brauchwasserleitung durch eine Tauchmotorpumpe im Ablaufgerinne zum Brauchwasserbehälter
  • Maschinen- und rohrleitungstechnische Erneuerung der Spülwasserpumpen

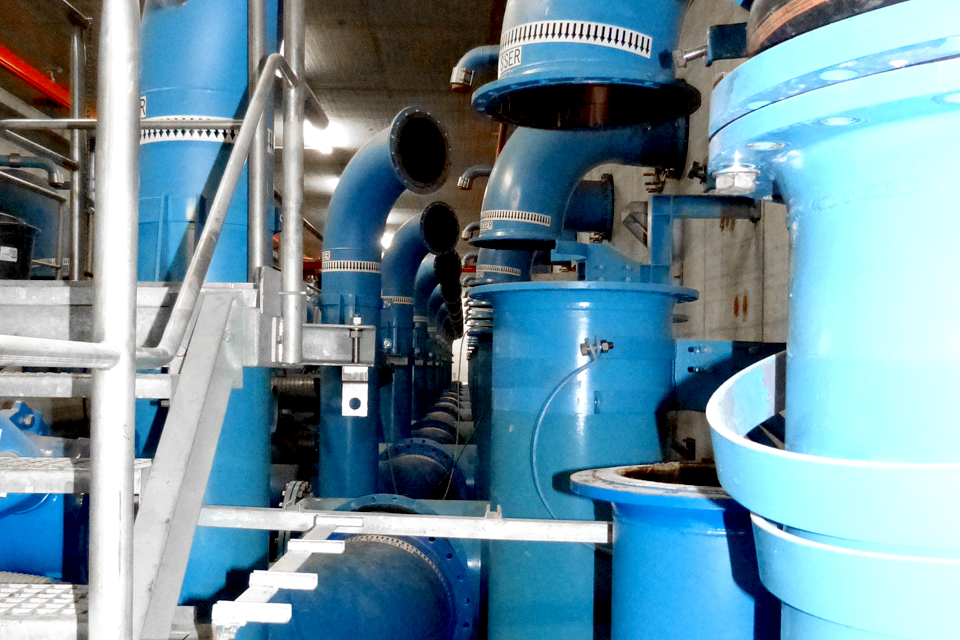

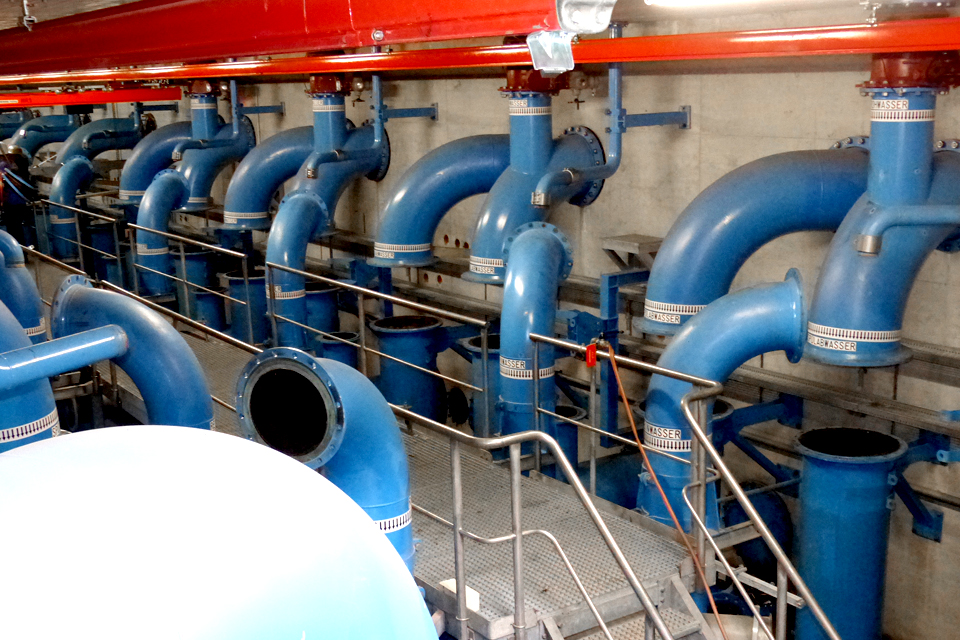

  • Austausch der Absperrarmaturen im Filtrationskeller
  • Ausführung von zwei Stahlbühnen über die oberirdischen Filterbecken
  • Maschinen-, rohrleitungs- und EMSR technische Erneuerung der Eisen III-Chlorid Fällmitteldosieranlage
  • Erneuerung der Gebläse und der zugehörigen Rohrleitungen und
    Armaturen für die Klarwassernitrifikations- und Filterbecken
  • Erneuerung des Wirbeljets im Spülabwasserbecken

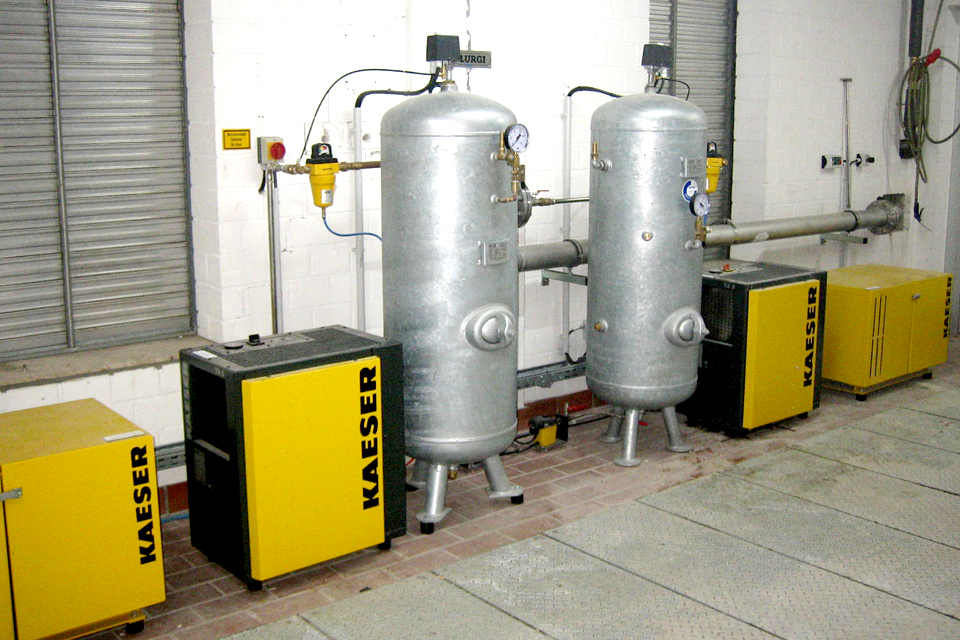

  • Aufbau einer Druckluftversorgung für die Pneumatischen
    Absperrarmaturen bzw. Ventilinseln
Filtration-Projekt 12I134

Leistungsumfang

Technische Ausrüstung, HOAI 2009, LPH 5-9
(Maschinentechnik)
Filtration-Projekt 12I134

Kenndaten

458.000 EW
Filtration-Projekt 12I134

Umsetzungszeitraum

03/2013 –12/2014 (Planung bis VOB-Abnahme)
Filtration-Projekt 12I134

Kostenumfang

Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 1.908.000,00 €

Bilder zu PROJEKT 12I134

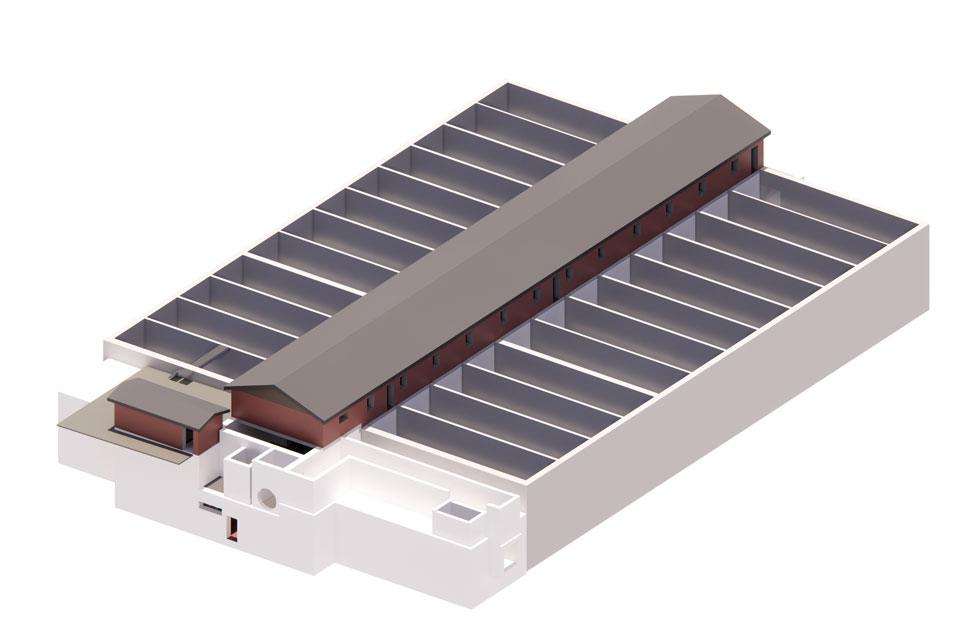

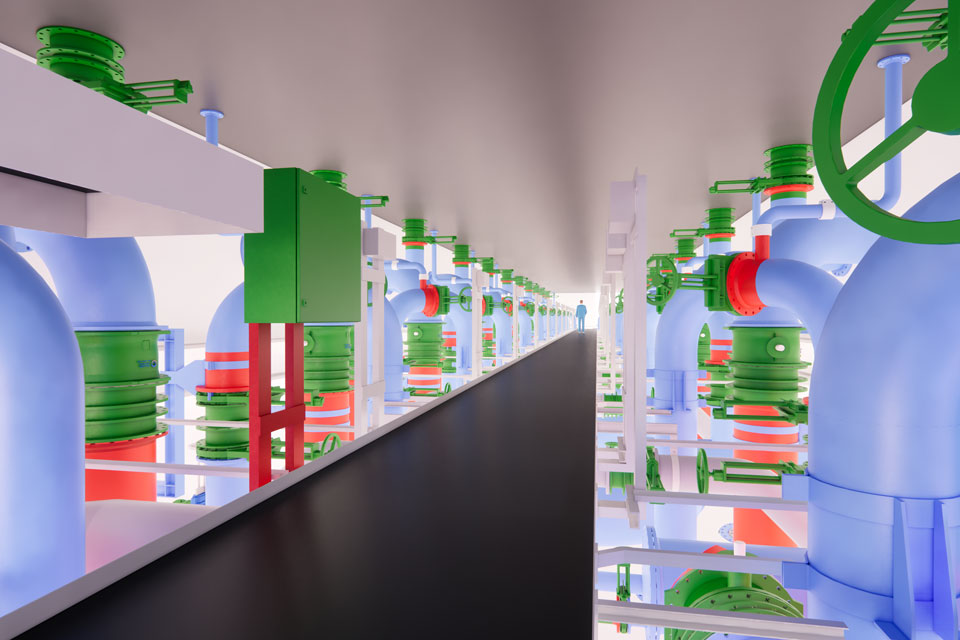

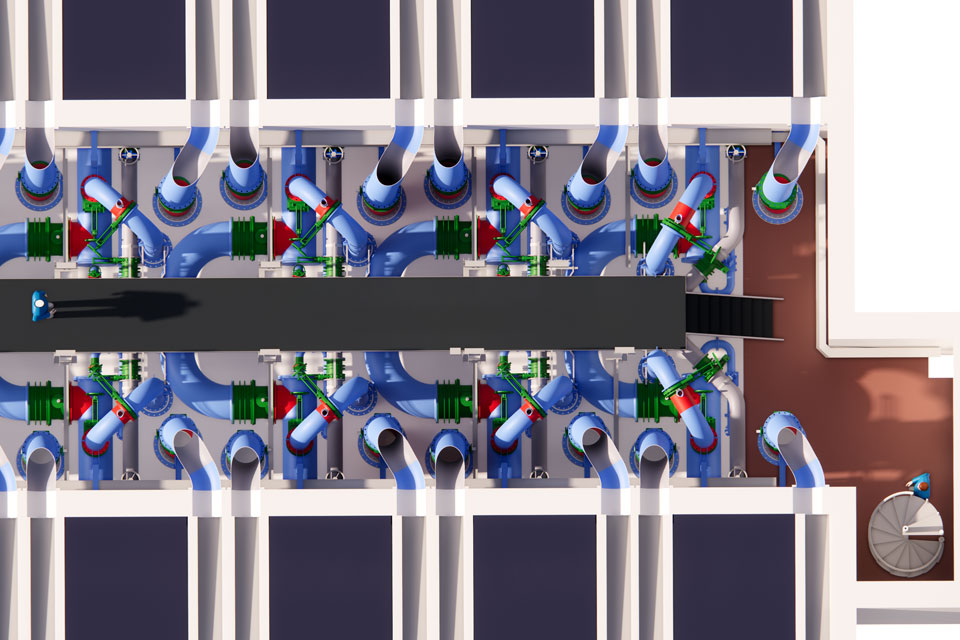

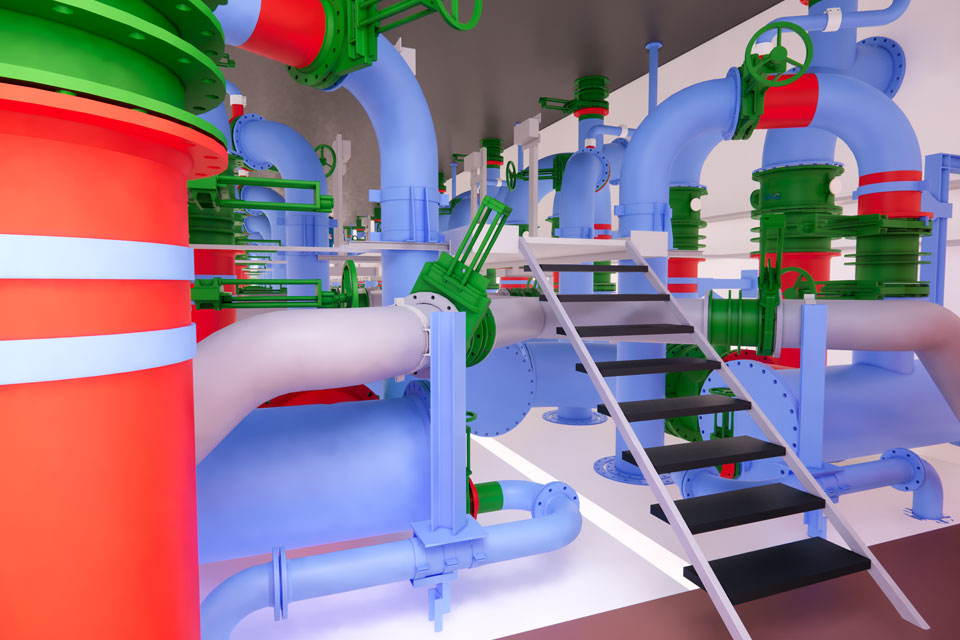

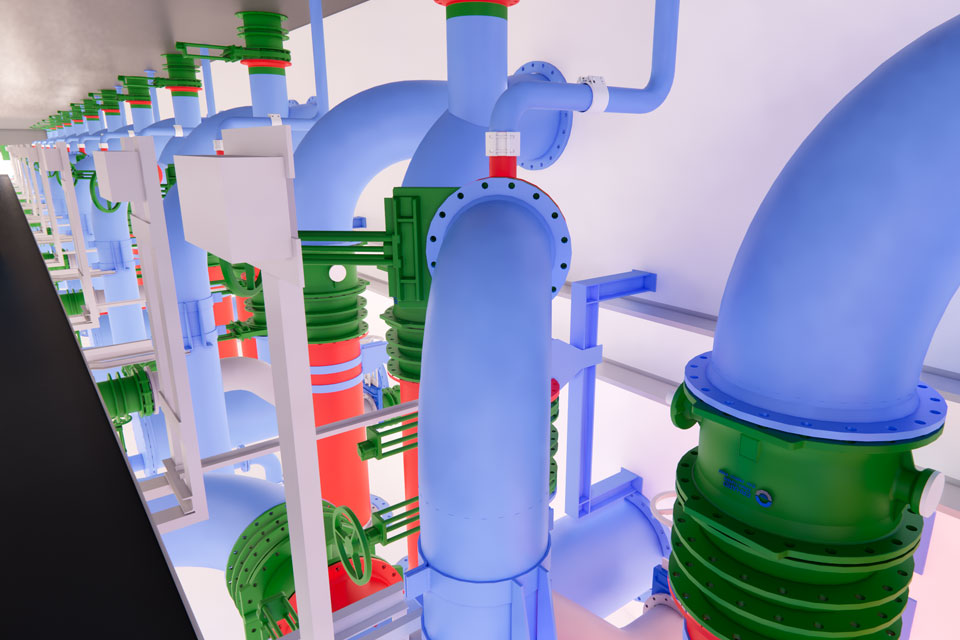

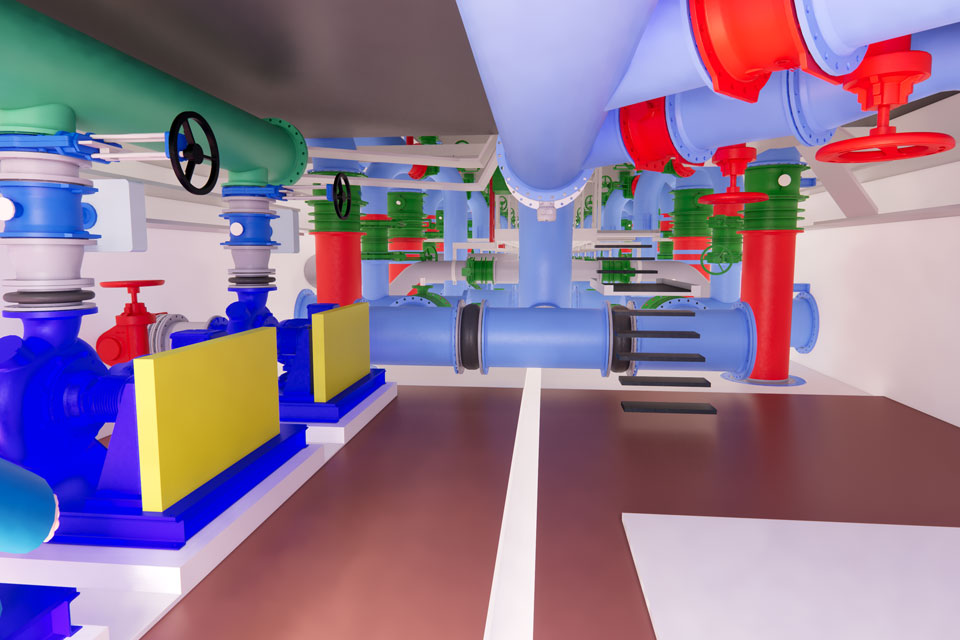

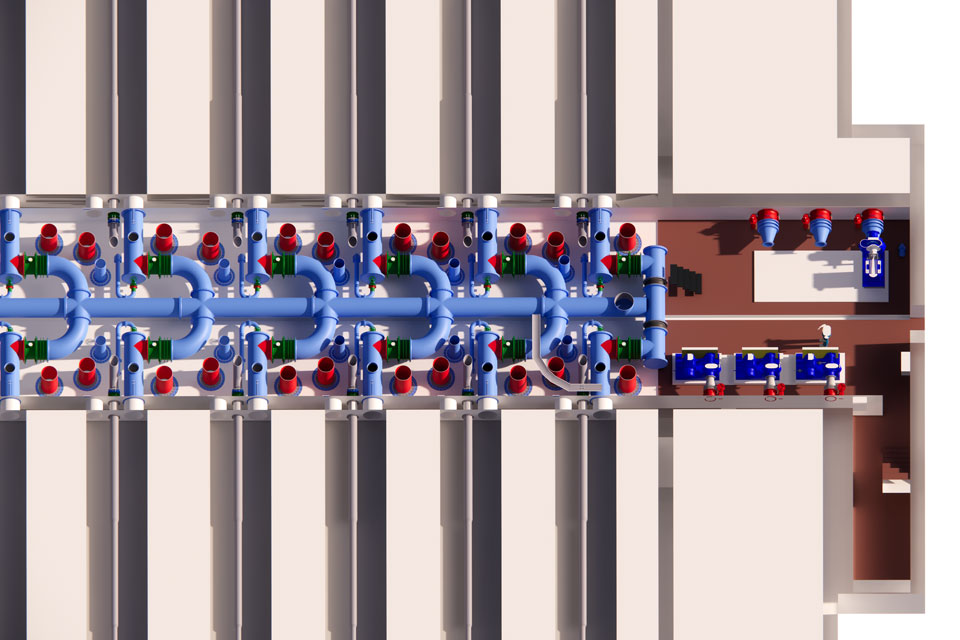

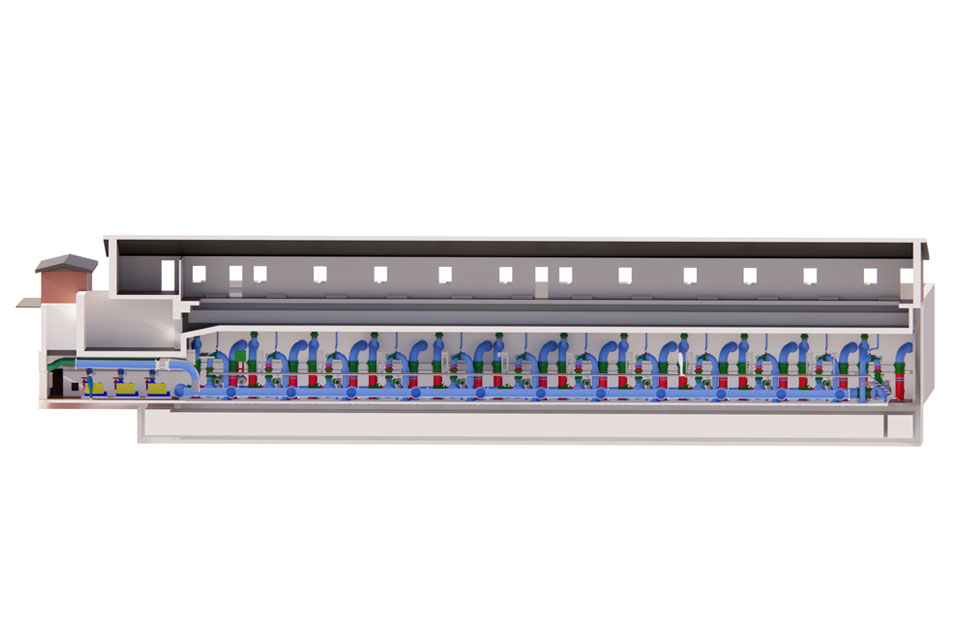

Umsetzung der Planung im 3D Programm
