PROJEKT 09I150
Erneuerung der Gasanlage in Bergisch Gladbach
Erneuerung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik der Gasanlage in Bergisch Gladbach.
Besonderheiten/Kenndaten: 150.000 EW
Leistungsumfang / Besondere Leistungen
Ingenieurbauwerke, HOAI 2009, LPH 1-9,
Technische Ausrüstung, HOAI 2009, LPH 1-9
(Maschinen- und EMSR-Technik)
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Betriebssicherheitsverordnung
- Erstellung der Gefährdungsbeurteilung
Technische Ausrüstung, HOAI 2009, LPH 1-9
(Maschinen- und EMSR-Technik)
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Betriebssicherheitsverordnung
- Erstellung der Gefährdungsbeurteilung
Umsetzungszeitraum
02/2010 – 01/2012 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 787.000,00 €
[€ netto] ca. 787.000,00 €
Beschreibung der Planungsleitungen
Erneuerung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik der Gasanlage in Bergisch Gladbach.
Maschinen- und Rohrleitungstechnik / Armaturentechnik
- Außerbetriebnahme, Demontage und Entsorgung der für die bisherige Gasreinigung eingesetzten Grob- und Feinkiesfilter sowie der redundant ausgeführten Seitenkanalverdichter. Einsatz von neuen Verdichtern

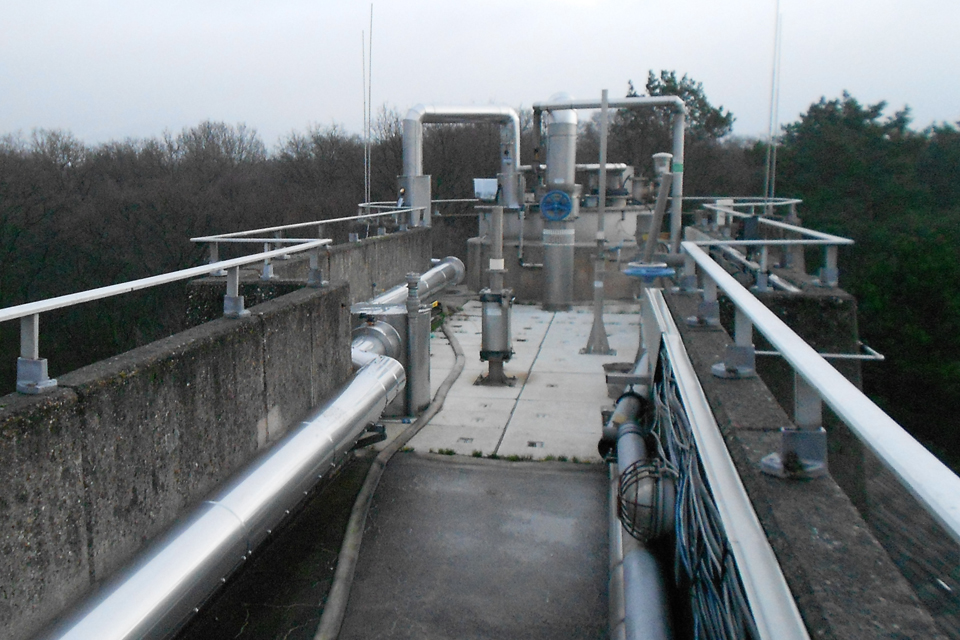

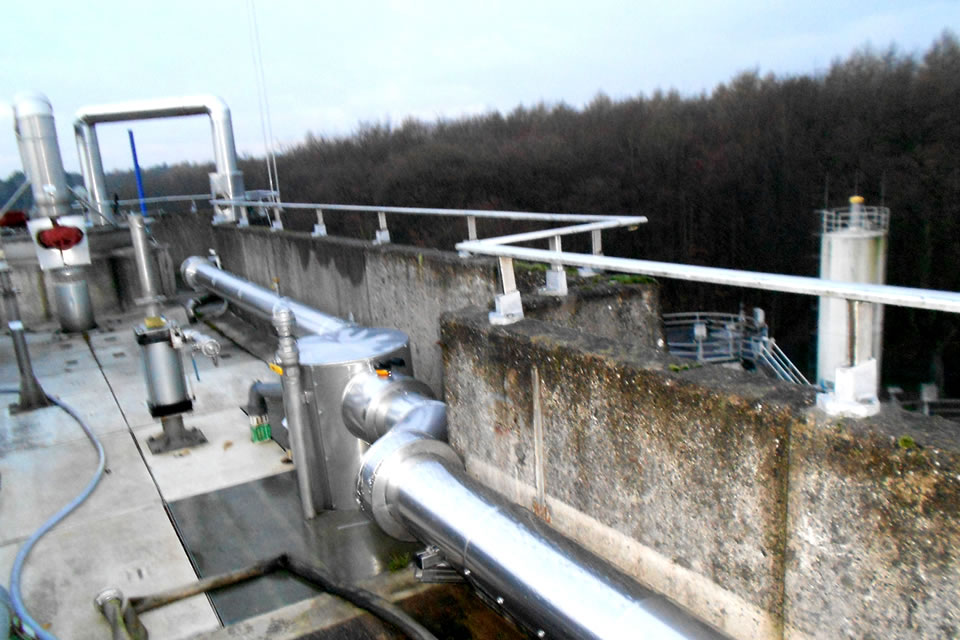

- Erneuerung der beiden Über- / Unterdrucksicherungen, Schaumfallen, Spülgehäuse, Manometer und Absperrklappen der beiden Faultürme
- Rückbau der vorhandenen Rohrleitungen und Armaturen sowie Anpassung und Anbindung an die neue Maschinentechnik

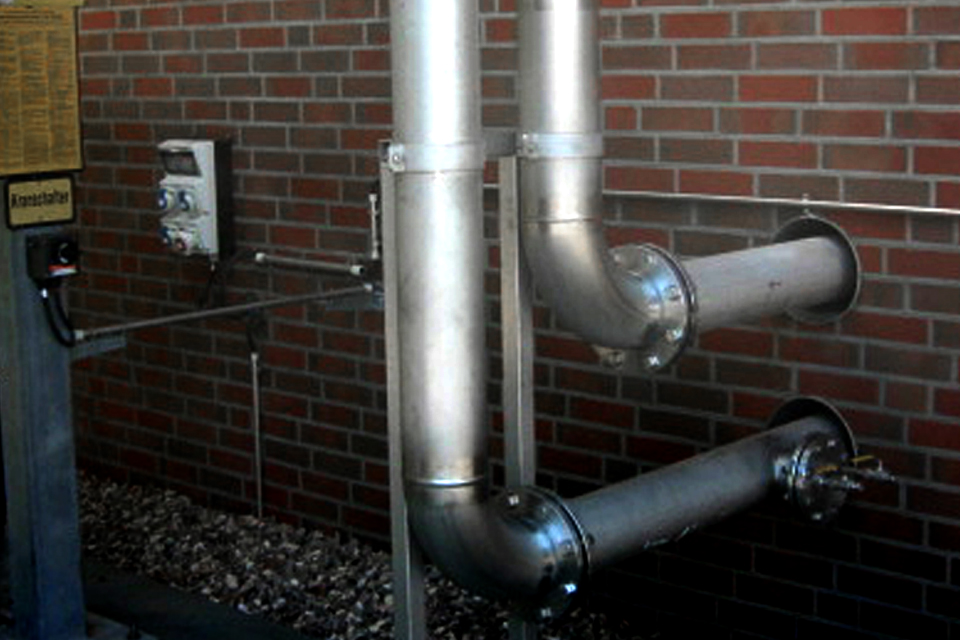

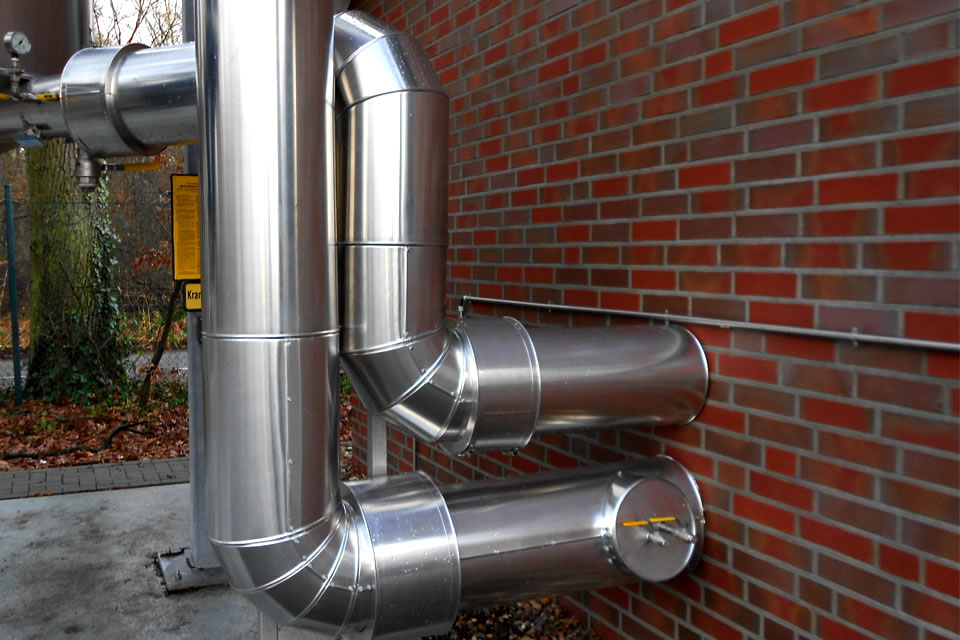

- Oberirdischer Aufbau der neuen Rohrleitungen ausschließlich als Edelstahlrohrleitung. Unterirdisch wurden HD-PE Rohre eingesetzt
EMSR-Technik
- Großteiliger Rückbau der vorhandenen Messtechnik für die Gasreinigung und Verdichtung sowie Neuanschluss an das neue Verfahren
- Aufstellung einer Schaltanlage im Schaltanlagenraum des neuen Betriebsgebäudes zur Steuerung der Gasreinigung und Verdichtung sowie Anbindung an das vorhandene Prozessleitsystem der Kläranlage
Bautechnik

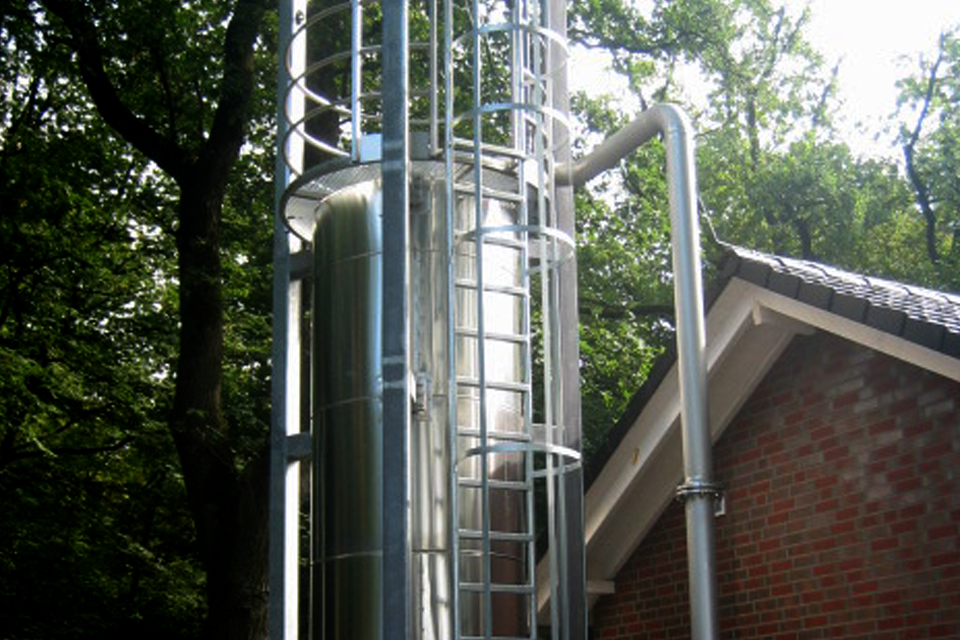

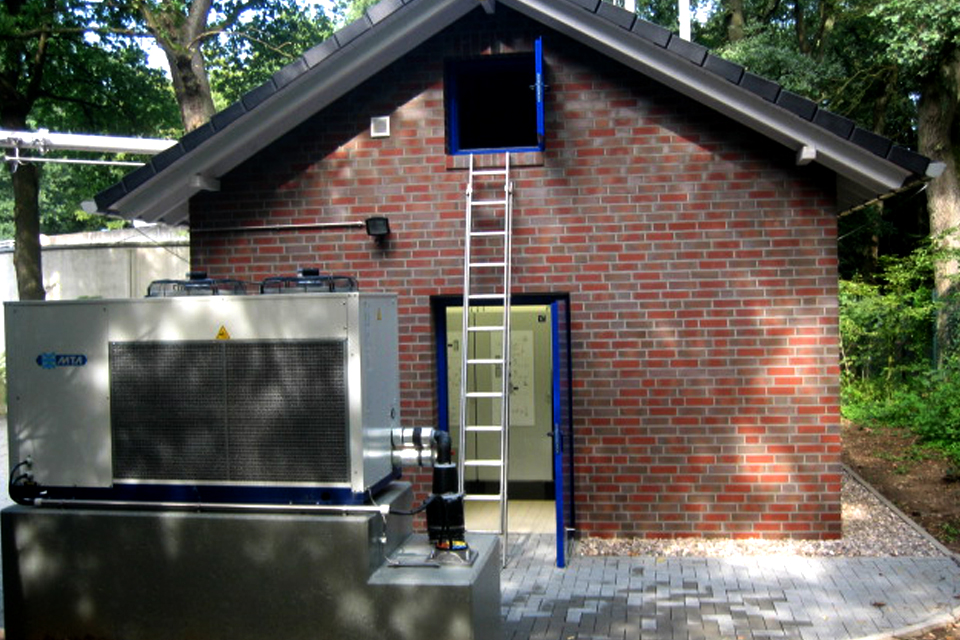

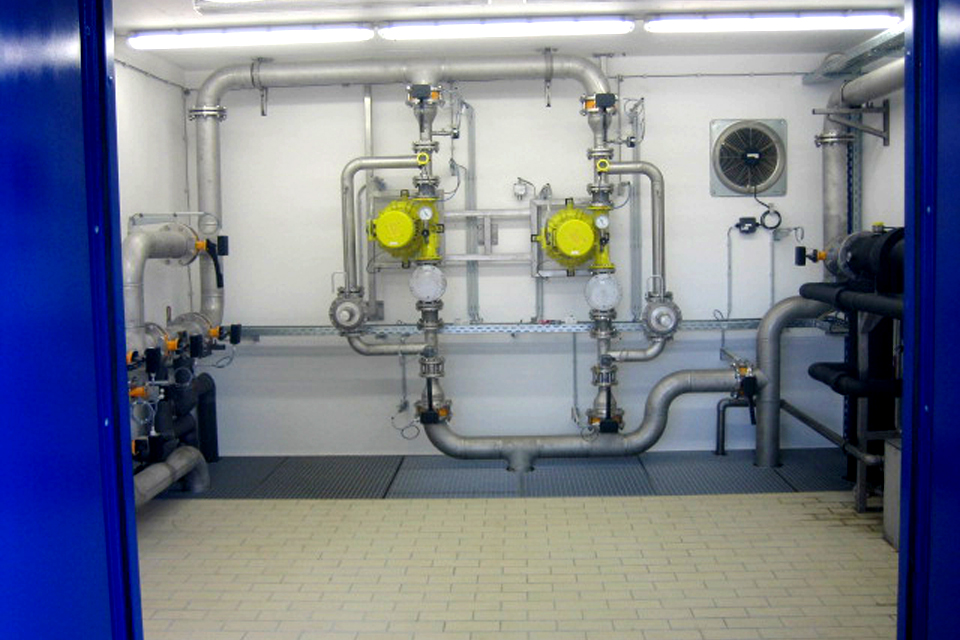

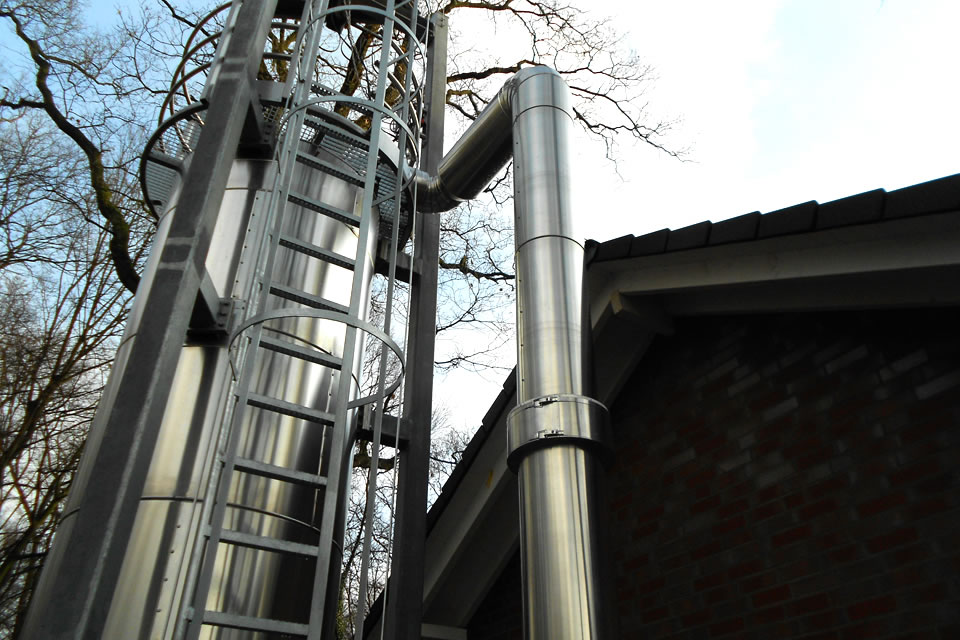

- Errichtung eines neuen Betriebsgebäudes für die geplante Gasreinigung und Verdichtung. Dieses setzt sich aus drei Hauptteilen, dem Maschinenraum mit Gaskühlung, Gasverdichtung und Gaserwärmung, dem Schaltanlagenraum sowie einer Siloanlage mit Aktivkohlefüllung zusammen
- Umbau und Anschluss des vorhandenen BHKW

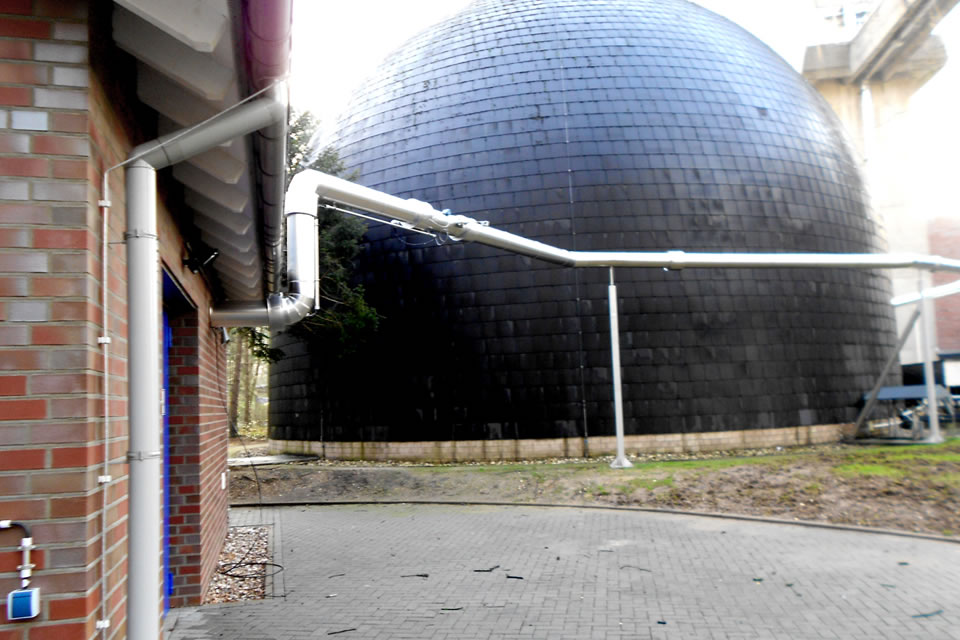

- Übernahme des Nebenschlusses in den Hauptschluss zur besseren Durchmischung des Faulgases im Gasbehälter
- Setzung eines zusätzlichen Anschlusses an den Behälter und Errichtung eines weiteren Schachtes. Abriss und Neubau des vorhandenen Gasbehälterschachtes sowie des Gasfackelschachtes
