PROJEKT 16I127
Sanierung des Betriebsweges und der Faulbehälter inkl. Aufzugsturm in Bergisch Gladbach
Umbau der technischen Ausrüstung zur Sanierung der Betriebswege, Faulbehälter und Aufzugsturm auf der Klärwerke.
Besonderheiten/Kenndaten: Der gesamte Umbau erfolgte im laufenden Betrieb / 150.000 EW
LPH 3 & 5-8 (Maschinen- und EMSR-Technik)
[€ netto] 196.300,00 €
Beschreibung der Planungsleistungen

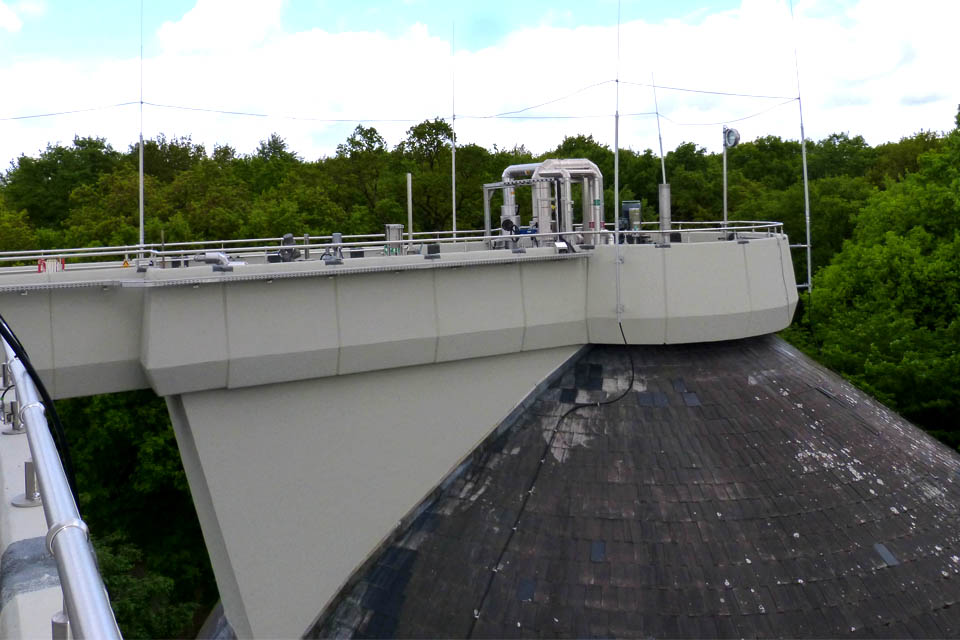

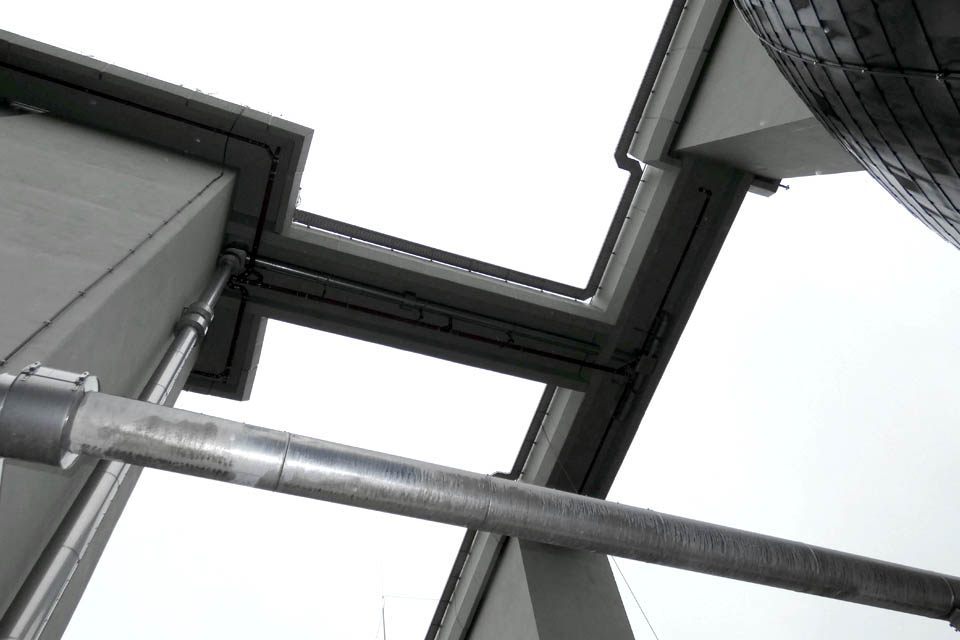

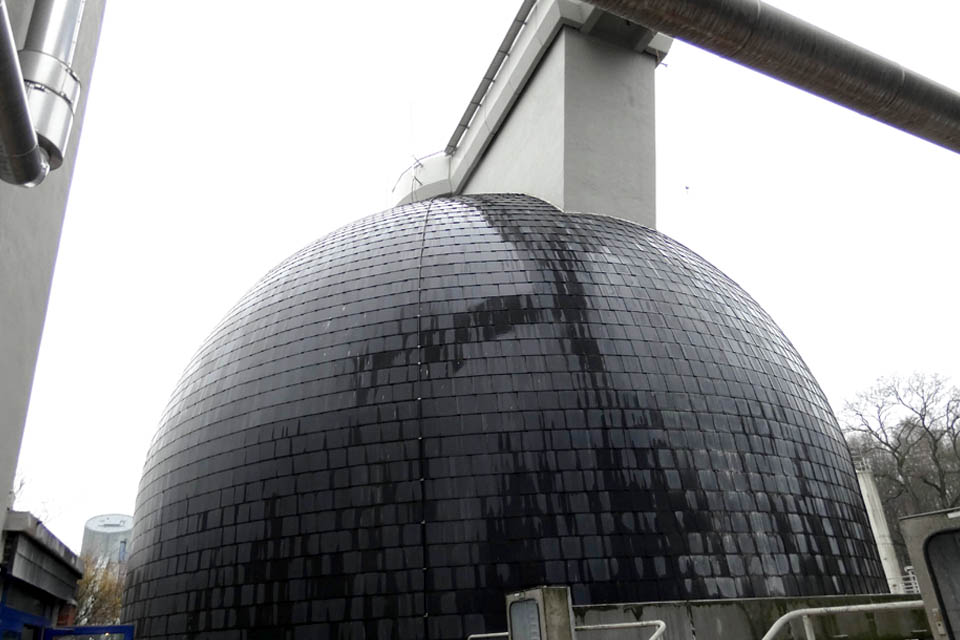

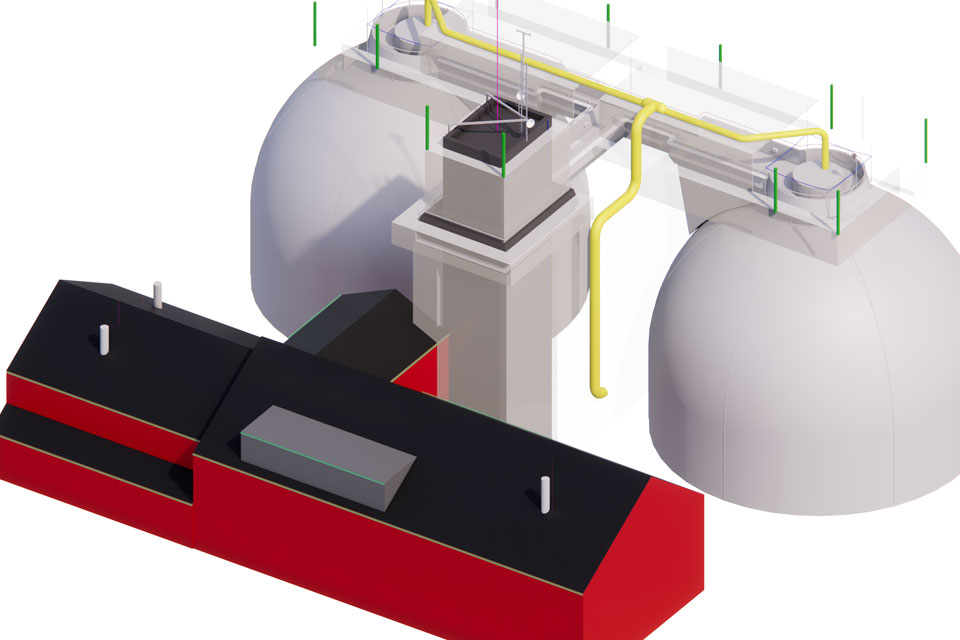

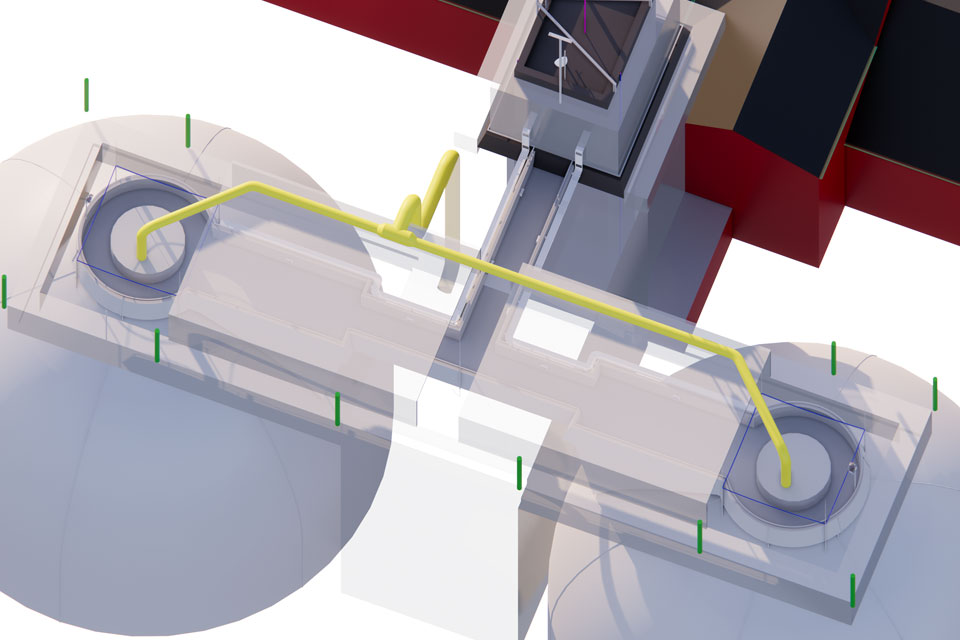

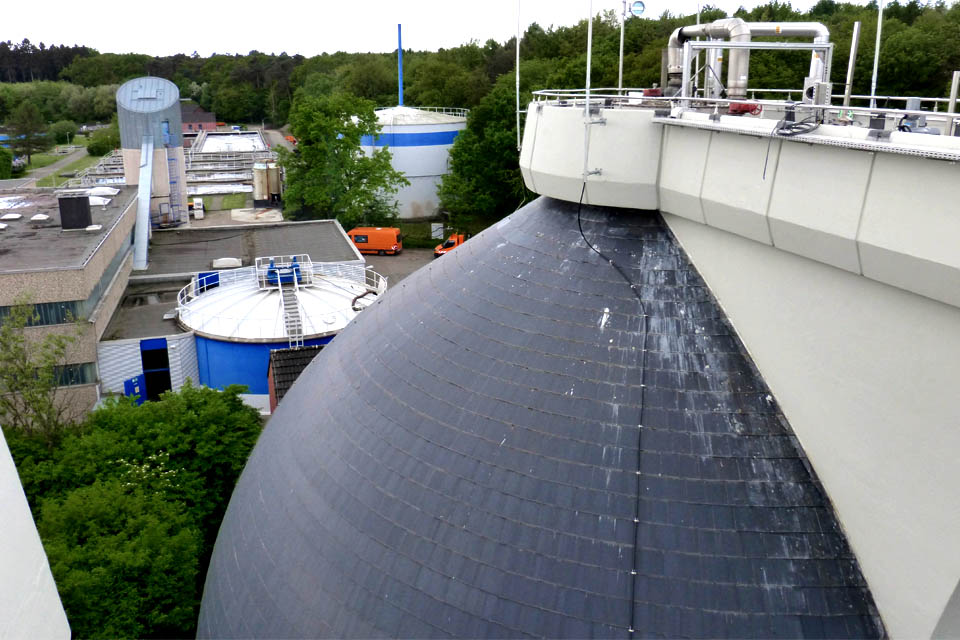

Die beiden Faultürme bzw. Faulturmköpfe der Kläranlage Beningsfeld waren über einen Treppen- bzw. Aufzugsturm und davon abgehenden Betriebswegen aus Stahlbeton zu erreichen. Die 1975 erbauten Betriebswege befanden sich in etwa 16m Höhe. Aufgrund eines herabfallendes Betonteils des Betriebsweges, wurde durch das Abwasserwerk eine betontechnologische Untersuchung der Betriebswege und des Treppenturms veranlasst. Die dabei festgestellten Schäden veranlassten schließlich das Abwasserwerk sowohl die Betriebswege als auch den Treppenturm betontechnologisch zu sanieren. Für die Durchführung der Betonsanierung mussten jedoch die Teile der technischen Ausrüstung vollständig rückgebaut, teilweise provisorisch wiederhergestellt und nach der Sanierung wiederaufgebaut werden.
Die Planungsaufgaben umfasste:
- Planung des Rückbaus der im oben genannten Bereich befindlichen Gasleitungen mit Isolierung, Brauchwasserleitungen mit Isolierung, Druckluftleitungen, Abluftleitungen, Kabelbühnen, Versorgungs- und Steuerkabel, Beleuchtung, Blitzschutz, Potentialausgleich, Schieber und Antriebe in der Schlammtasche des FT1, Geländer und die GFK Abdeckungen zu den Schlammtaschen der beiden Faultürme.
- Planung zur Herstellung und anschließendem Rückbau von Provisorien zur Aufrechterhaltung des Betriebes der Faulbehälter und damit der Gasproduktion/-entnahme.
- Planung des Neuaufbaus aller oben genannten technischen Einrichtungen
- Erstellung eines Leistungsverzeichnisses als Zuarbeit zur Betonsanierung für die gastechnische Überwachung der Baumaßnahme, die Herstellung eines Schutzvorhangs gegen Funkenflug, sowie die Belüftung der betroffenen Bereiche in denen gearbeitet wird (insbesondere Schlammtaschen).
Elektrotechnik
- Rückbau der bestehenden, beschädigten Kabelführungssysteme
- Demontage und fachgerechte Entsorgung der alten Kabelkanäle
- Anpassung der vorhandenen Rohrleitungen an den neuen Faulschlammmischer
- Rückbau und sorgsame Lagerung der Faulgasleitungen

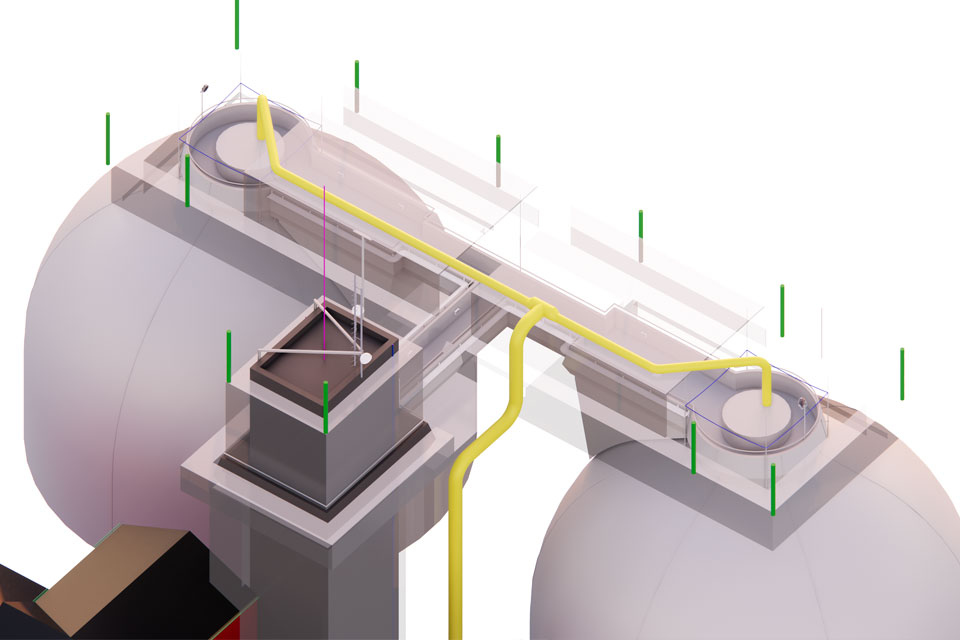

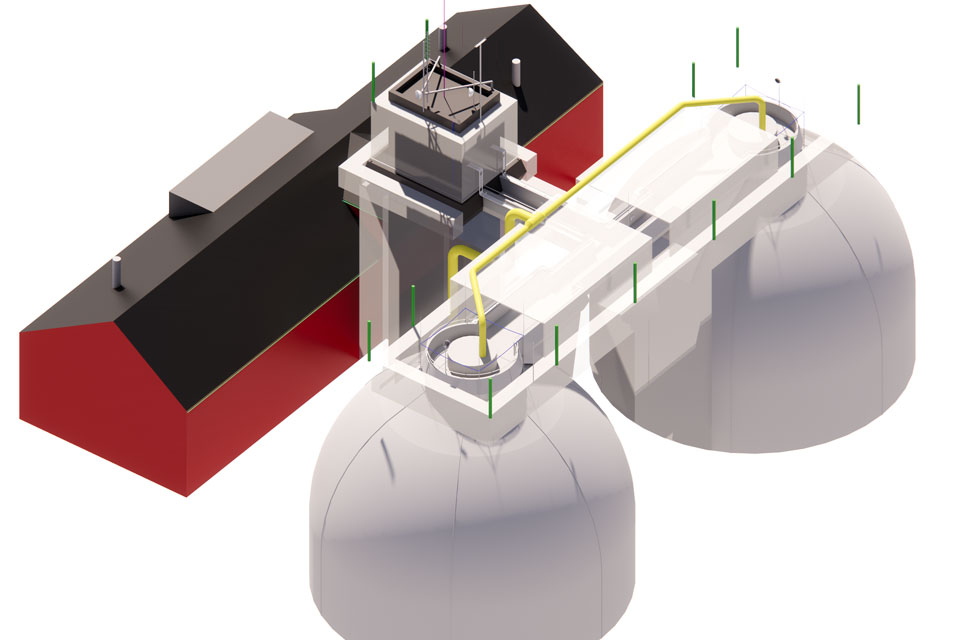

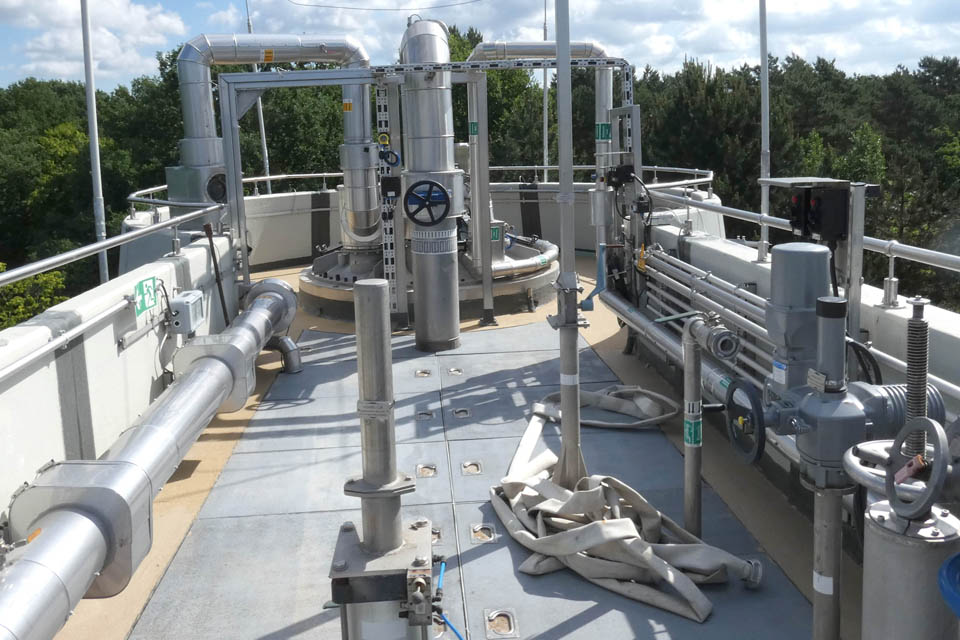

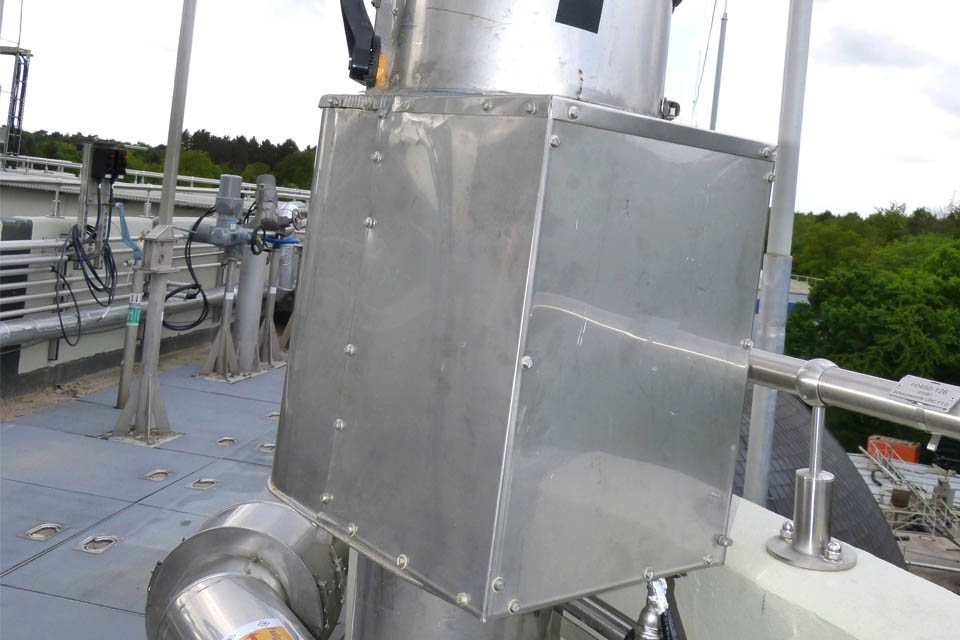

- Neuaufbau der Faulgasleitungen nach der Betonsanierung inklusive Isolierung
- Vollständiger Rückbau der alten Brauchwasserleitungen und Isolierung
- Neuinstallation von Brauchwasserleitungen mit Frostschutz
- Rückbau der Druckluft- und Abluftleitungen mit Entsorgung
- Erneuerung der Schieberkonstruktionen und Antriebe in den Schlammtaschen
- Installation neuer Kabelbühnen aus Edelstahl mit ausreichender Reserve
- Umsetzung des neuen Kabelbetriebswegs außerhalb der Betriebswege
- Teilweise Erneuerung und Trennung der Versorgungs- und Steuerkabel
- Neuverlegung und Verlängerung der Kabel im Aufzugsturm und Betriebswegen
- Dokumentation der Verdrahtungen und Zustand der Komponenten
- Demontage der alten explosionsgeschützten Lampen
- Installation neuer LED-Scheinwerfer und Deckenleuchten

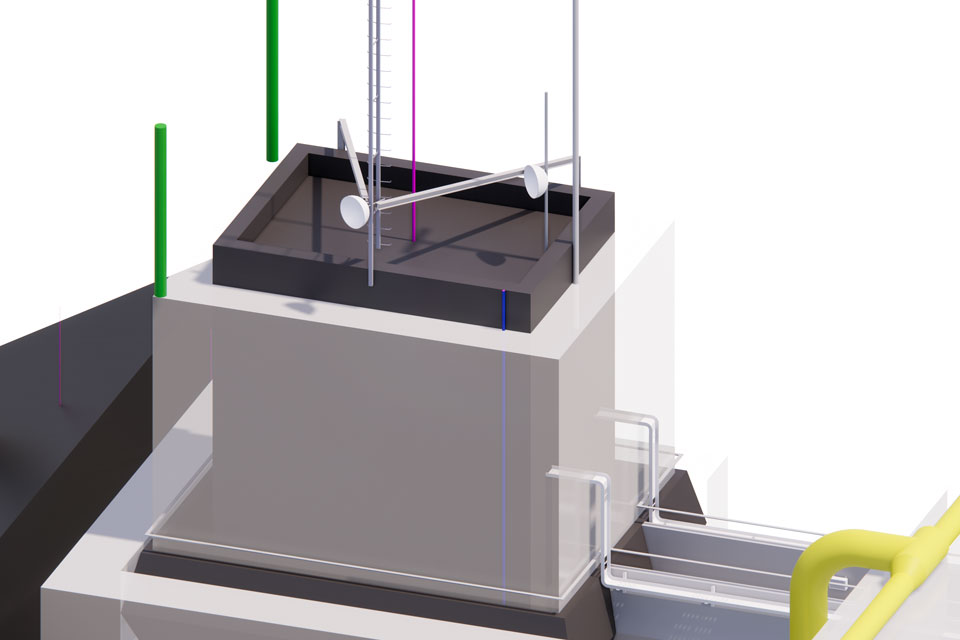

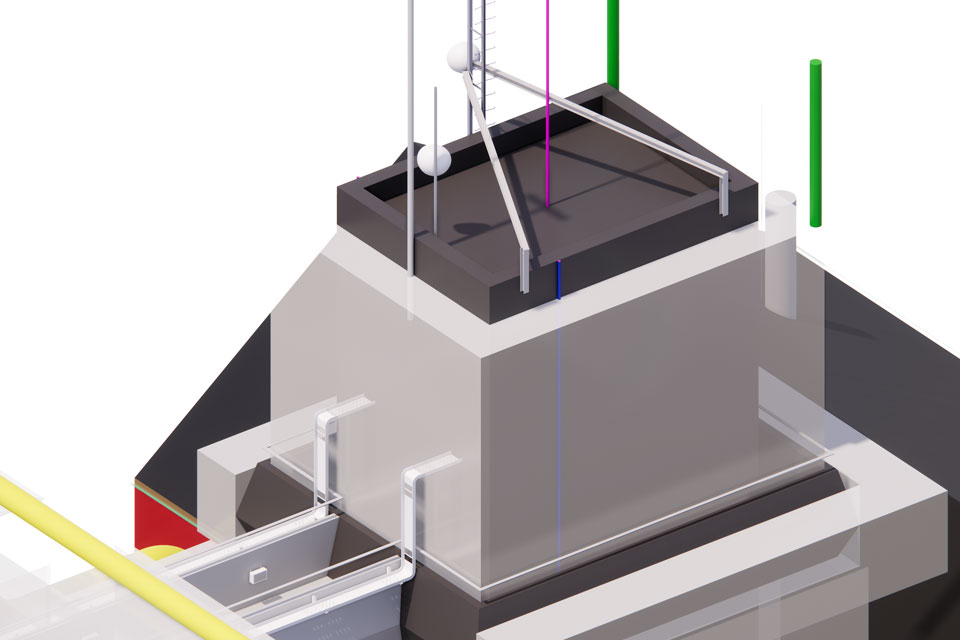

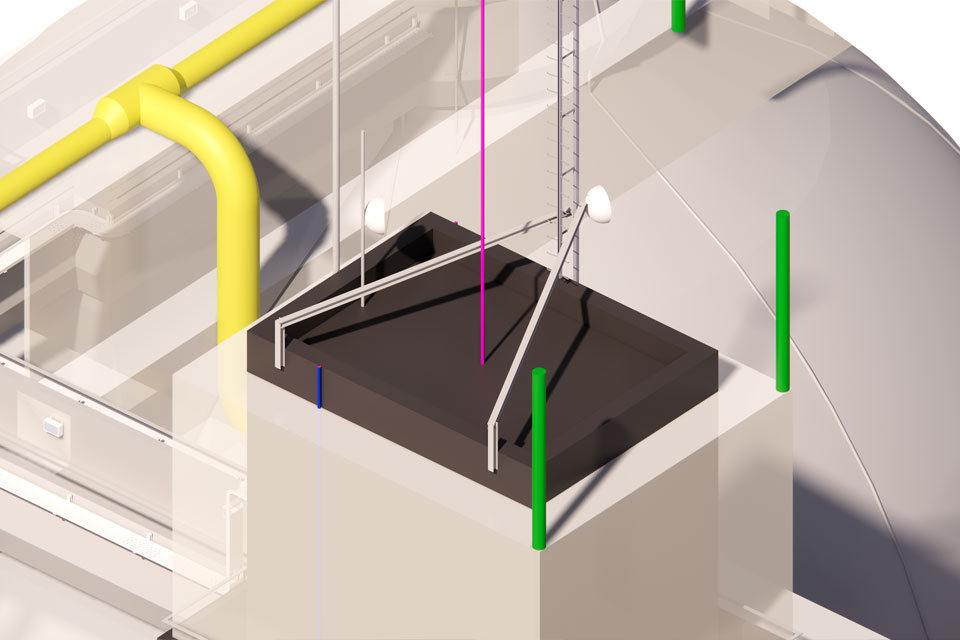

- Aufbau von Blitzschutz und Potentialausgleich
Sonstiges

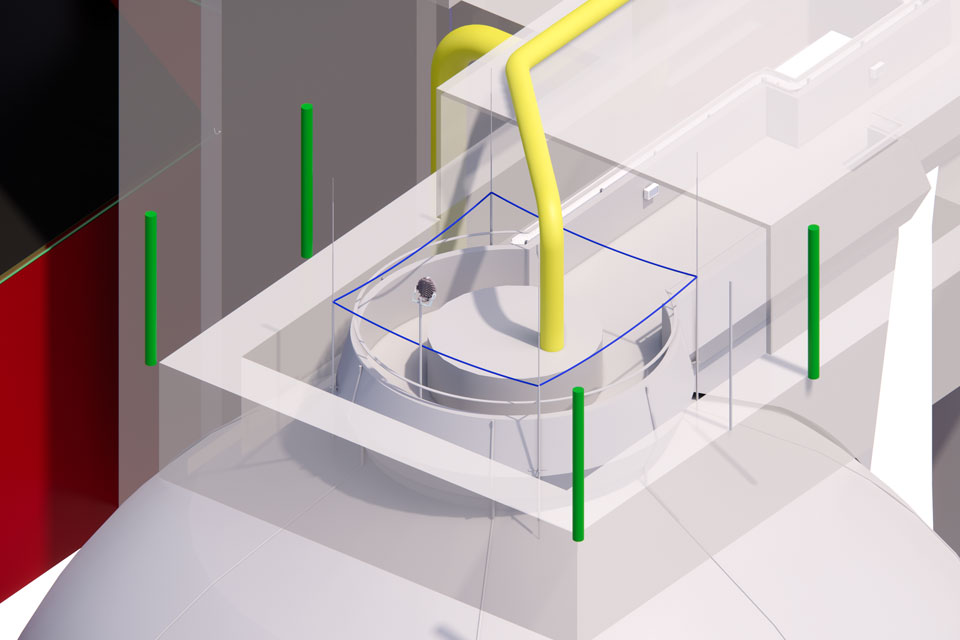

- Aufbau von herausnehmbaren GFK-Konstruktionen über den Schlammtaschen
- Rückbau der GFK-Abdeckungen und gegebenenfalls Erweiterung der Unterkonstruktion
