PROJEKT 17I124
Umbau des Stauraumkanals mit unten liegender Entlastung (SKU) in Köln
Erneuerung der technischen Ausrüstung der EMSR-Technik für den Stauraumkanal mit untenliegender Entlastung (SKU).
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb /Einsatz von SAK Sonden im Kanal.
Leistungsumfang / Besondere Leistungen
Technische Ausrüstung, HOAI 2013, LPH 3 & 5-9
(Maschinentechnik & EMSR-Technik)
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
(Maschinentechnik & EMSR-Technik)
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
Umsetzungszeitraum
10/2017, 05/2018 – 11/2018 (Projektbeginn, Baubeginn bis VOB Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] 42.400,00 €
[€ netto] 42.400,00 €
Beschreibung der Planungsleistungen
Für das SKU war der Einbau von neuer Messtechnik im Rahmen der technischen Ausrüstung vorgesehen. Ebenso war die Aufstellung von zwei Außenschaltschränken in der Nähe des SKU geplant.
Elektrotechnik
- Installation von Messgeräten zur Erfassung von Abschlagsmengen, Überstauhöhen, CSB und AFS-Qualitäten

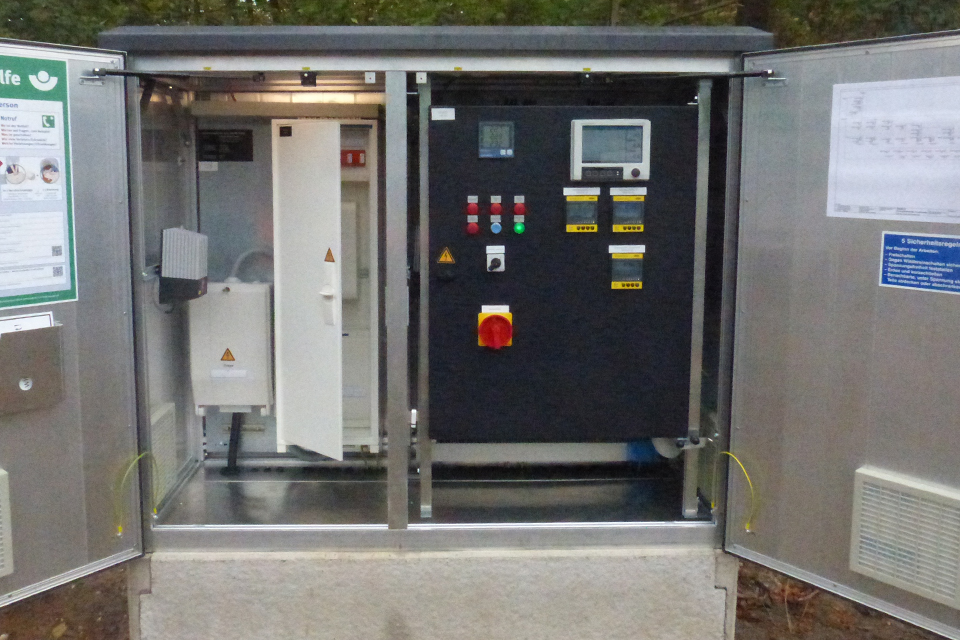

- Aufbau der Außenschaltschränke inkl. Steuerschrank und Messschrank aus Aluminium auf Betonsockeln
- Bau eines Betonsockels unter Berücksichtigung der Sockelhöhe zwecks Hochwassergefahr
- Planung der Kabelleerrohre und Kabelverbindungen zwischen Schalt- und Messschrank

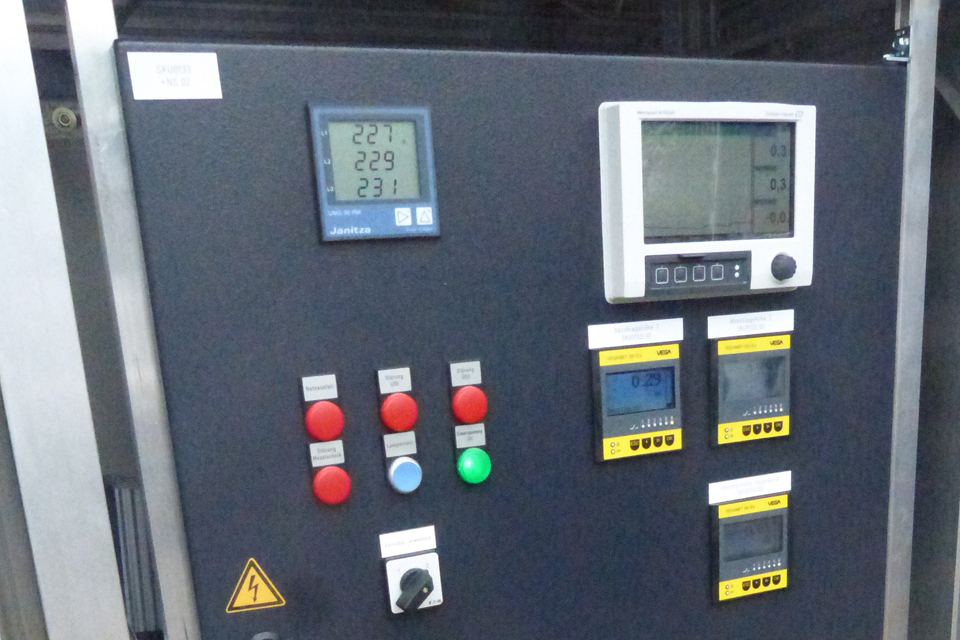

- Aufbau des Steuerschrankes inkl. Integration von EVU-Anschluss, Schaltschrankheizung, Beleuchtung, und Sicherheitsvorrichtungen
- Bereitstellung von Versorgungsanschlüssen, Unterbrechungsfreier Stromversorgung und Sicherheitselemente

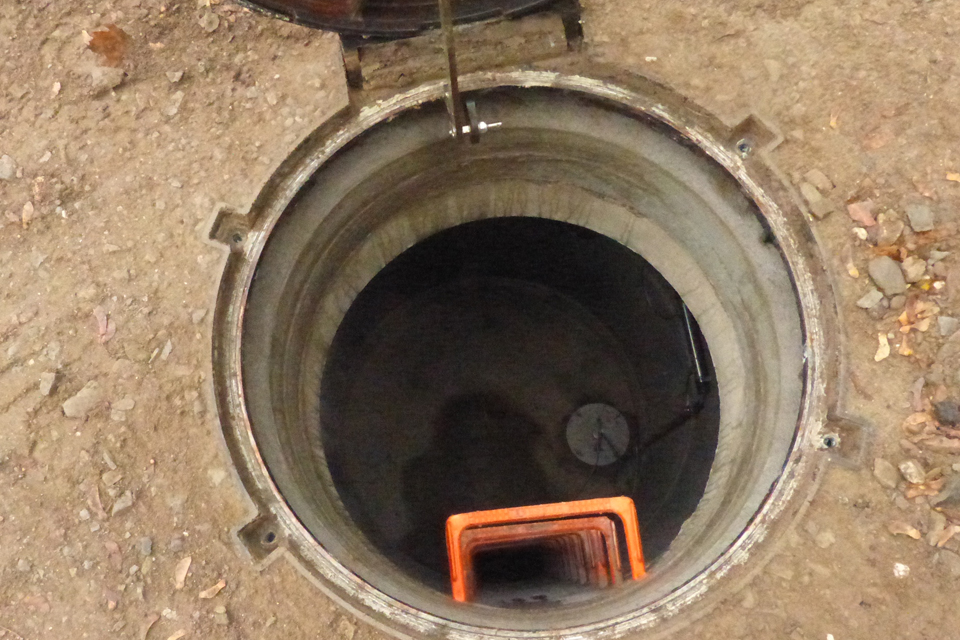

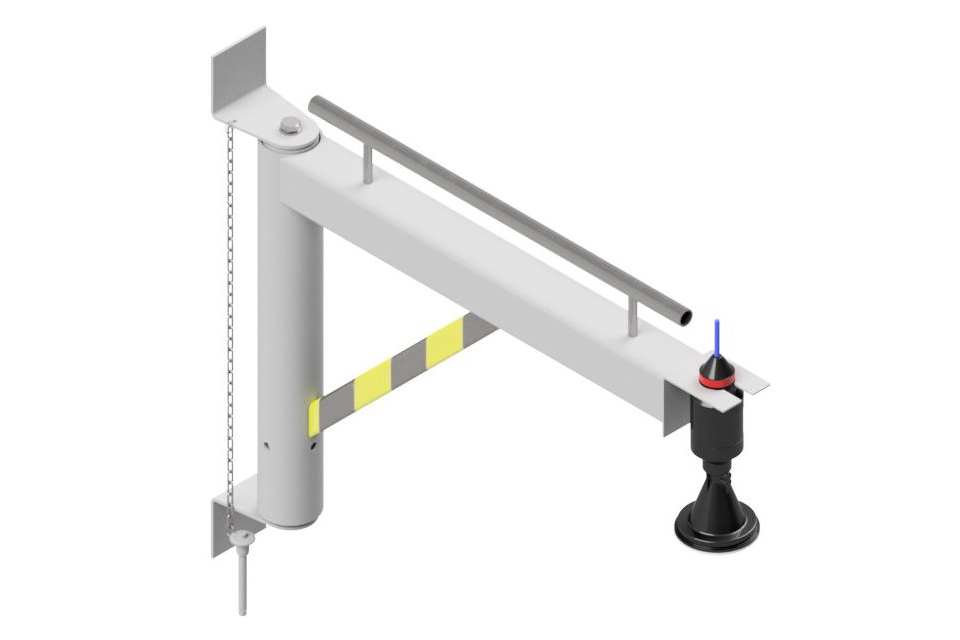

- Montage von Radarsensoren für Abschlags- und Durchflusshöhe in Messschächten
- Anbringung von Spektrometersonden zur Messung von CSB und AFS im Haupt- und Abschlagskanal
- Verwendung von I/O-Modulen zur Kommunikation mit einem Fernwirksystem
- Parametrierung der Füllstandsmessungen und dazugehöriger Systeme durch den AN
- Potentialausgleich / Blitzschutz
- Anbindung aller elektrisch leitfähigen Teile unter Verwendung von Edelstahl
- Implementierung von innerem Blitzschutz und Überspannungsschutz
- Verlegung von Kabelschutzrohren sowie Installation von Kabelleerrohren zwischen Schaltschränken und Messschächten
- Verwendung von Edelstahlpanzerrohren zur Extraktion der Eigensicherheitskabel
Bautechnik

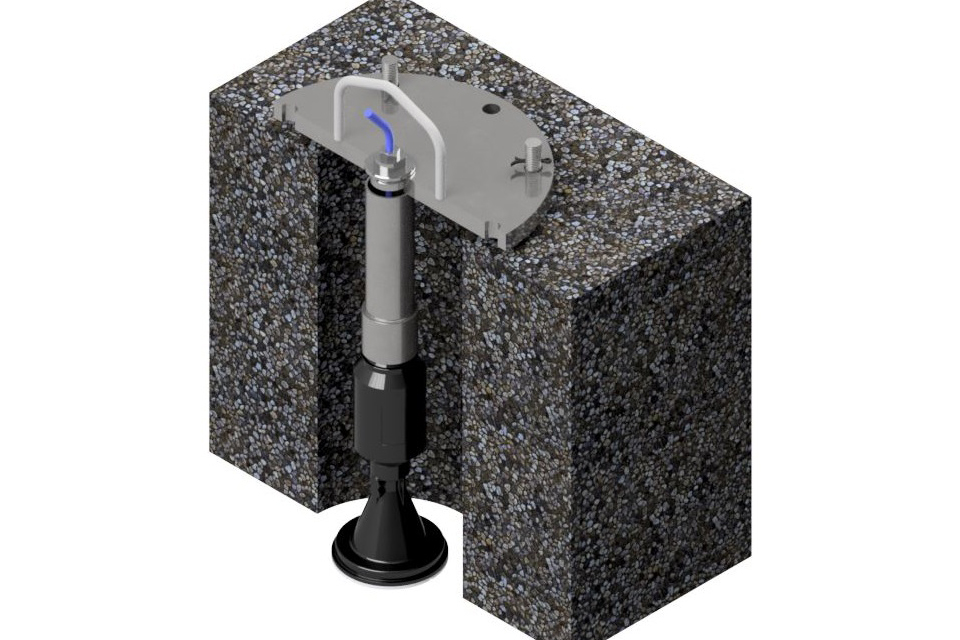

- Einbau eines Messdomes für Radarsensoren inkl. Flanschkonstruktion zur Befestigung der Radarsensoren in Messschächten

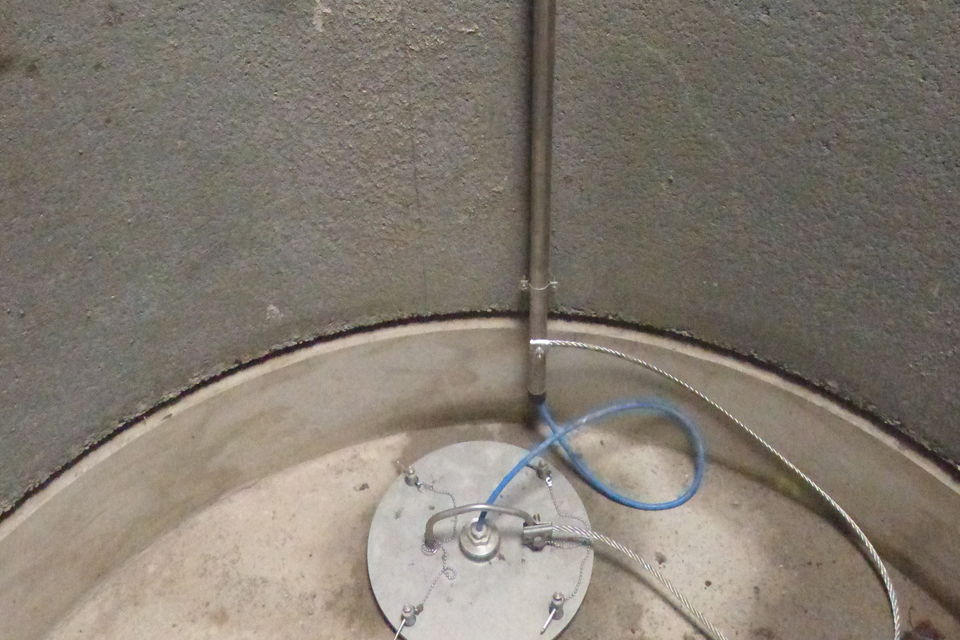

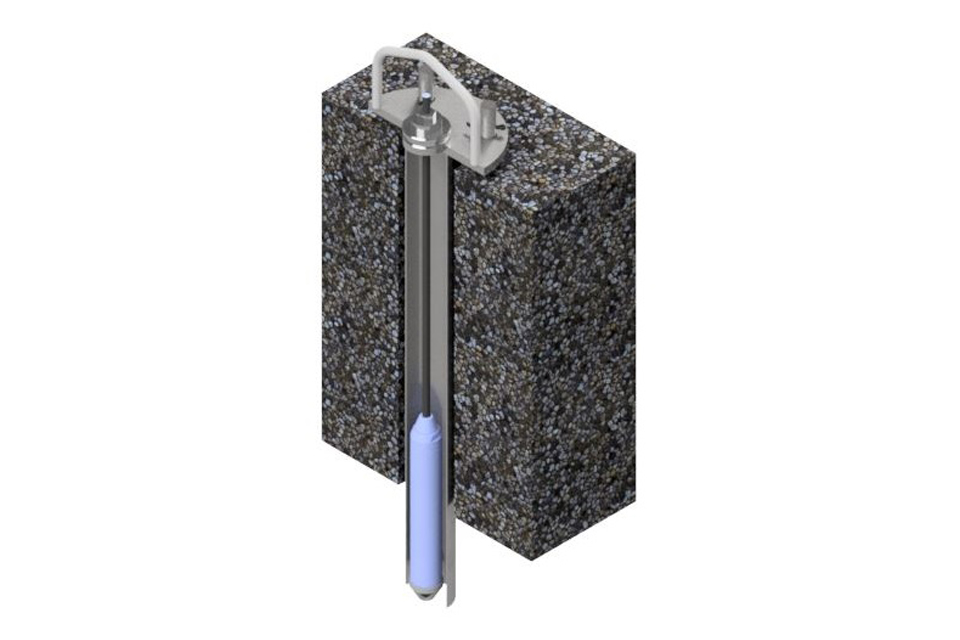

- Einbau eines Messdomes für Drucksensor mit ähnlichem Aufbau wie bei Radarsensoren, um den Drucksensor zu sichern

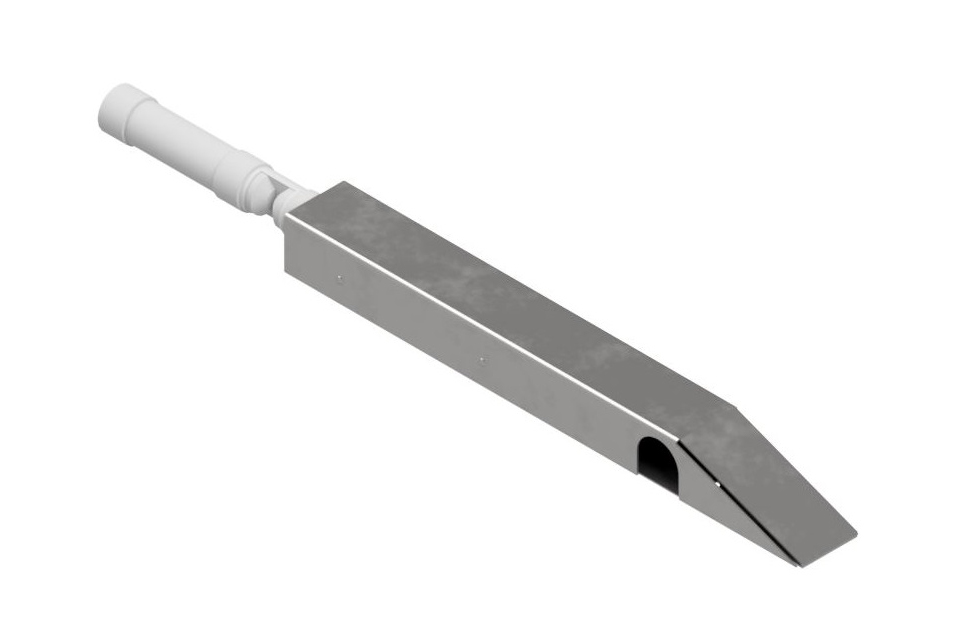

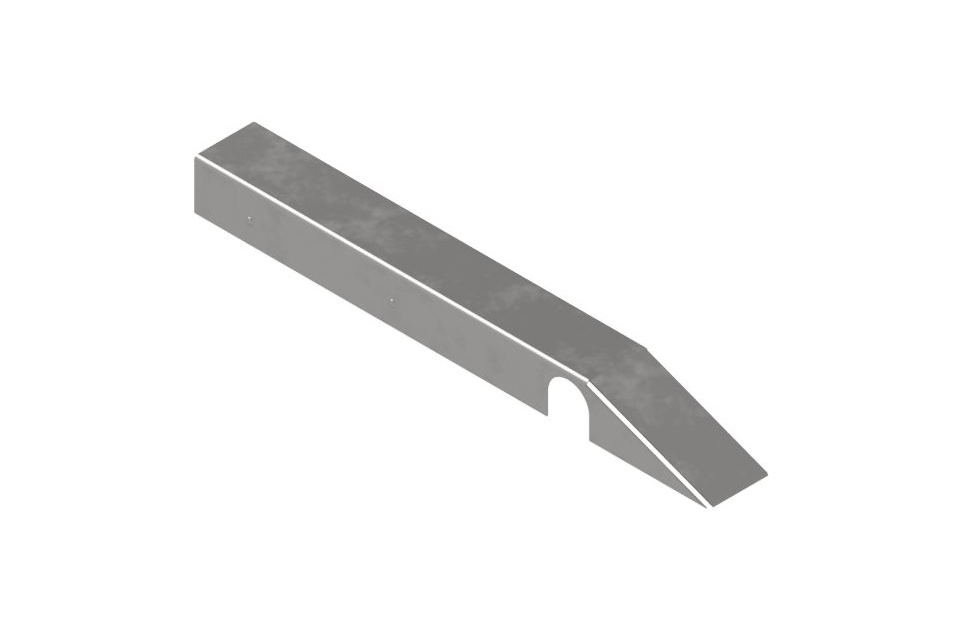

- Einbau eines Halters für AFS/CSB Sonden, Verwendung von Halterungen aus Edelstahl zur sicheren Montage der Sonden
