PROJEKT 17I124
Umbau des Stauraumkanals mit unten liegender Entlastung (SKU) in Köln
Erneuerung der technischen Ausrüstung der EMSR-Technik für den Stauraumkanal mit untenliegender Entlastung (SKU).
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb /Einsatz von SAK Sonden im Kanal.
Leistungsumfang / Besondere Leistungen
Technische Ausrüstung, HOAI 2013, LPH 3 & 5-9
(Maschinentechnik & EMSR-Technik)
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
(Maschinentechnik & EMSR-Technik)
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
Umsetzungszeitraum
10/2017, 05/2018 – 11/2018 (Projektbeginn, Baubeginn bis VOB Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] 123.700,00 €
[€ netto] 123.700,00 €
Beschreibung der Planungsleistungen
Für das SKU war der Einbau von neuer Messtechnik im Rahmen der technischen Ausrüstung und die Planung der Elektrotechnik vorgesehen. Ebenso war die Aufstellung von zwei Außenschaltschränken in der Nähe des SKU geplant sowie die Planung zweier CSB- und AFS-Sonden mit zugehörigem neuen Außenschaltschrank.
Elektrotechnik

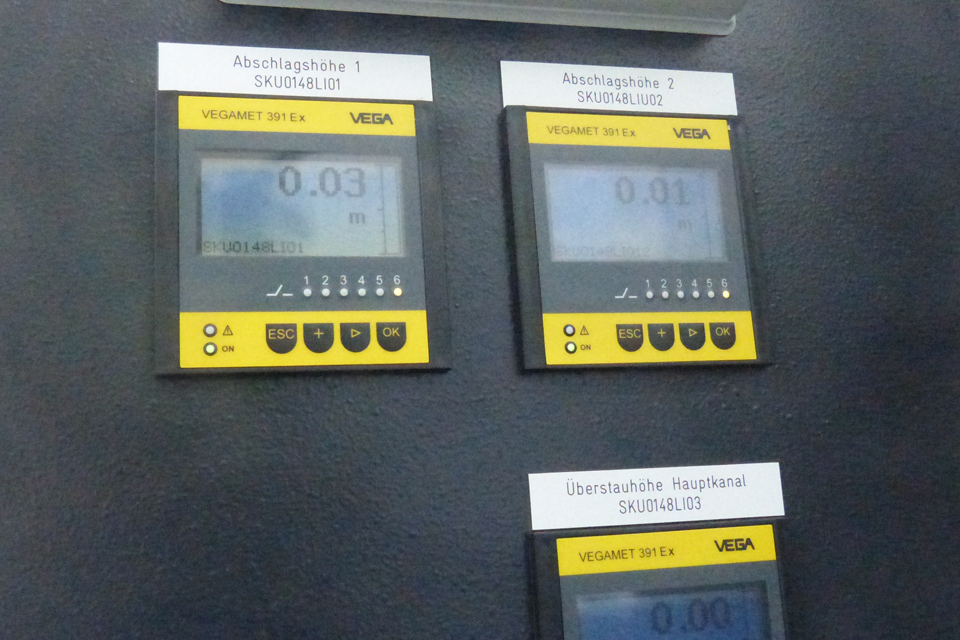

- Installation von Messgeräten zur Erfassung von Abschlagsmengen, Überstauhöhen, CSB und AFS Qualitäten im Kanalnetz

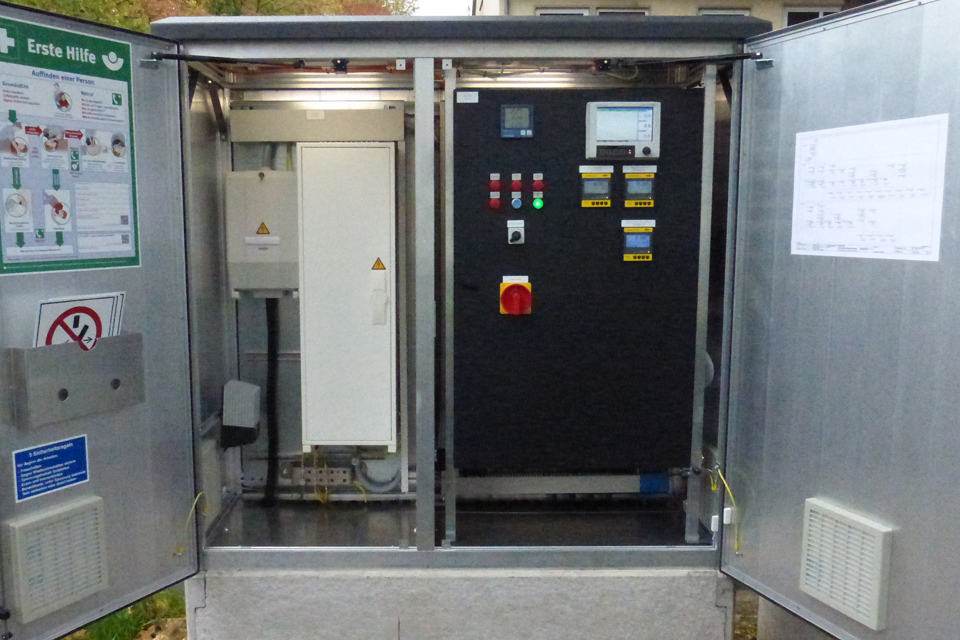

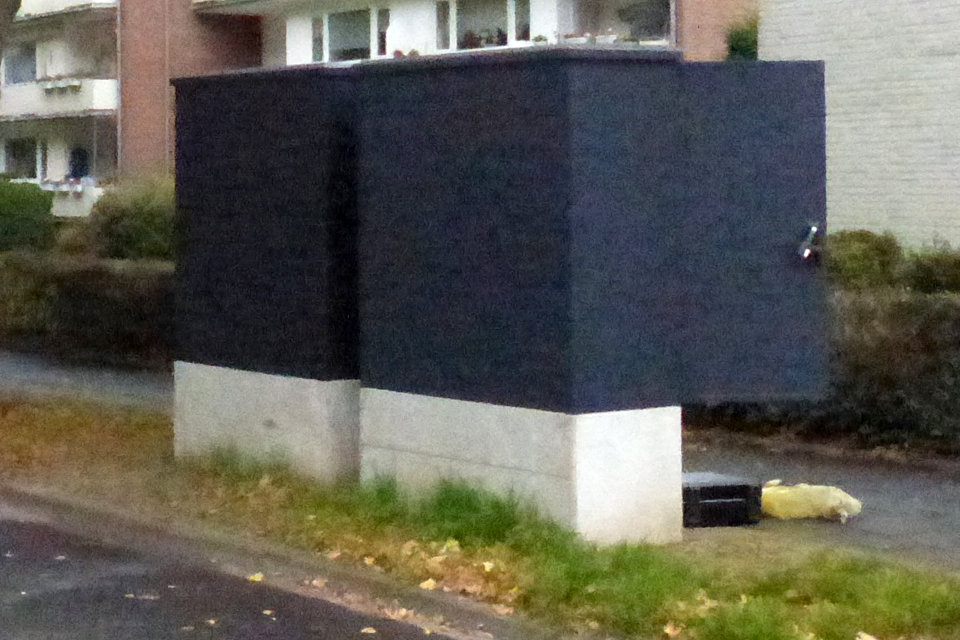

- Errichtung von zwei Außenschaltschränken (Steuerschrank und Messschrank) aus Aluminium auf Fertigbetonsockeln
- Realisierung des EVU-Anschlusses einschließlich Schutzkästen und Schaltschrankheizung

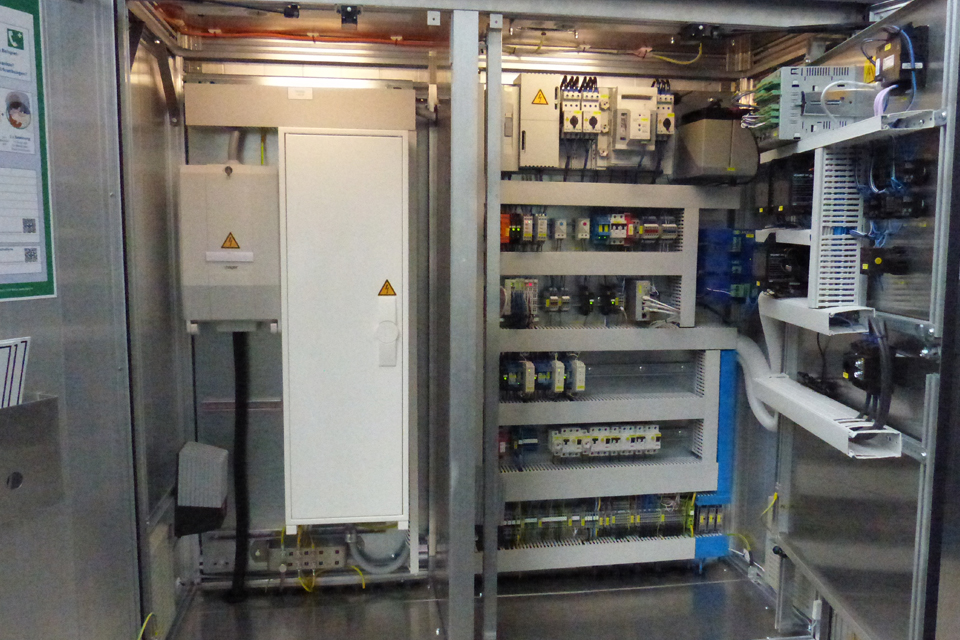

- Installation von Messgeräten, Schaltern, Leuchtmeldern und anderen Steuerungselementen in den Schaltschränken
- Einbau von Sensoren für Füllstandsmessungen mit entsprechender Verkabelung und Datenfernübertragungssystem
- Einrichtung eines durchgehenden Potentialausgleichs und Blitzschutzmaßnahmen
- Fachgerechte Verlegung von Kabelschutzrohren und eigensicheren Kabeln zwischen den Schaltanlagen und dem Bauwerk
- Erstellung von Messstellenlisten und Datenpunktlisten zur detaillierten Aufzeichnung aller relevanten Messgrößen
- Implementierung von innerem Blitzschutz und Überspannungsschutz
- Verlegung von Kabelschutzrohren sowie Installation von Kabelleerrohren zwischen Schaltschränken und Messschächten
- Verwendung von Edelstahlpanzerrohren zur Extraktion der Eigensicherheitskabel
Bautechnik
- Bau neuer Betonsockel und Verfüllung
- Montage von Schwenkauslegern

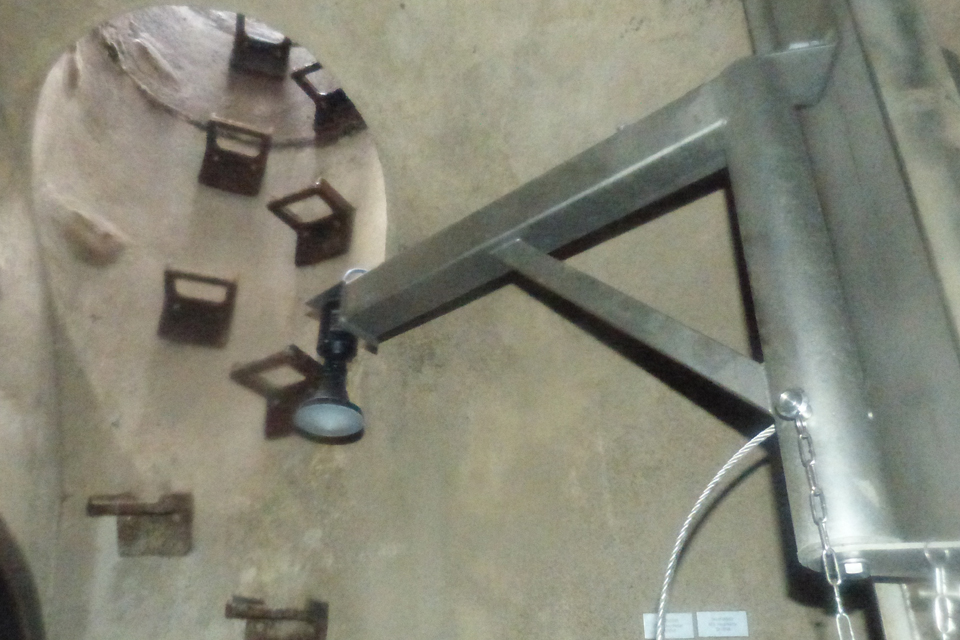

- Befestigung der Radarsensoren an Schwenkauslegern aus Edelstahl
- Installation des Schutzrohrs für die Einhängedrucksonde
- Montage der Einhängedrucksonde in einem Edelstahlrohr (Werkstoffnummer 1.4571) an der Schachtwand
- Befestigung der AFS/CSB Sonden
