PROJEKT 18I115

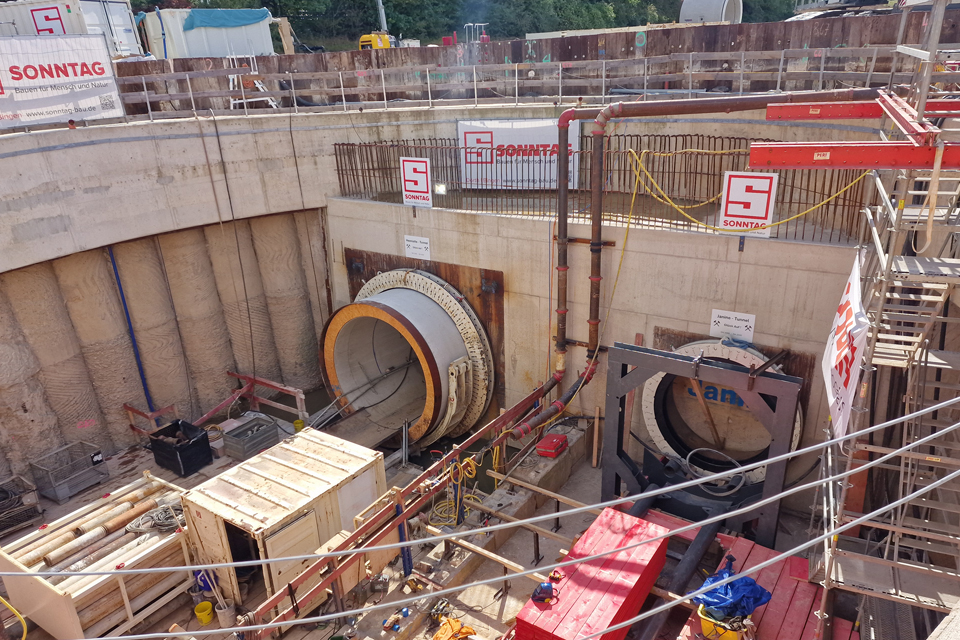

Neubau Rheindükers von Köln-Niehl nach Stammheim inklusive Rheinquerung

Herstellung eines Rheindükers von Köln-Niehl nach Köln-Stammheim inklusive Rheinquerung. Im Rahmen des geplanten Bauvorhabens soll die Dükeranlage durch zwei neue Medienrohre (insgesamt 3 Dükerleitungen) neu aufgebaut und an den Zulauf der Kläranlage Köln-Stammheim angeschlossen werden.

proj_icn_batt
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 1-9
(Maschinentechnik & EMSR-Technik)
proj_icn_chart bar-1 Kopie
Kenndaten
Sechs Kanalschiebern für Dükerleitungen DN 1.100, DN 1.400 und DN 2.000.
proj_icn_clck
Umsetzungszeitraum
voraussichtlich 10/2028 (Planung bis VOB-Abnahme)
proj_icn_euro

Kostenumfang

Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 8.205.000,00 €
proj_icn_star

Besondere Leistungen

Bestandsaufnahme durch 3D Laserscan I
Erstellung der Bestandszeichnung I Erstellung
eines Steuer- und Regelkonzept I Erstellung
einer Beleuchtungsberechnung I
3D Nachmodellierung für andere Gewerke

Beschreibung der Planungsleistungen

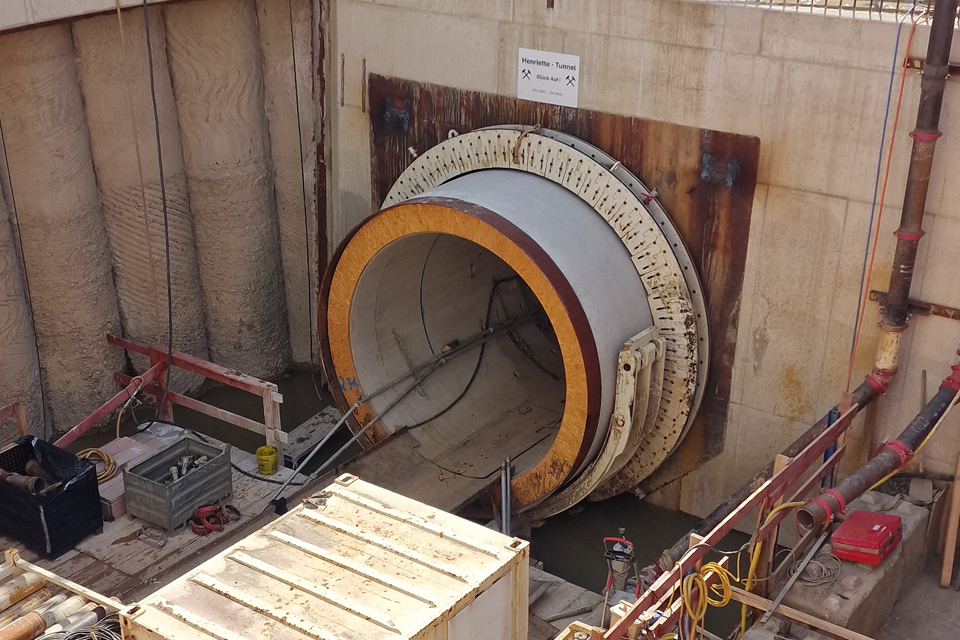

Herstellung eines Rheindükers von Köln-Niehl nach Köln-Stammheim inklusive Rheinquerung. Im Rahmen des geplanten Bauvorhabens soll die Dükeranlage durch zwei neue Medienrohre (insgesamt 3 Dükerleitungen) neu aufgebaut und an den Zulauf der Kläranlage Köln-Stammheim angeschlossen werden.

Maschinen- und Rohrleitungstechnik

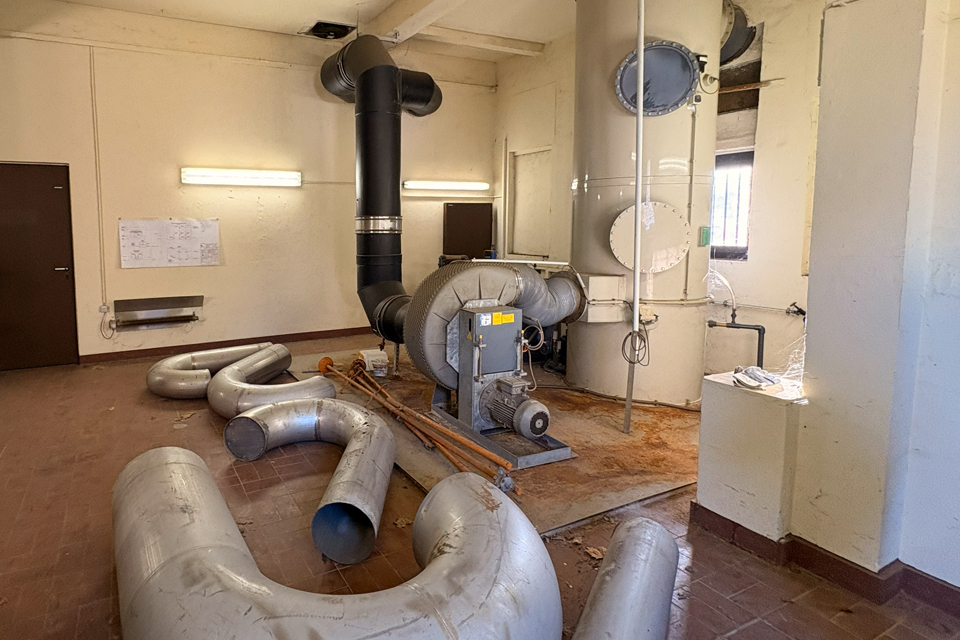

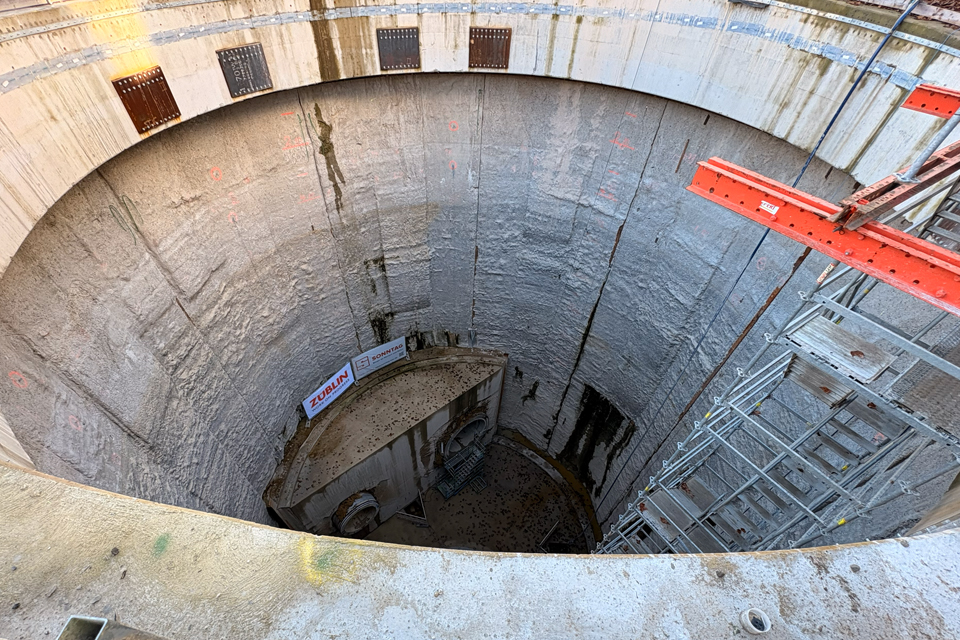

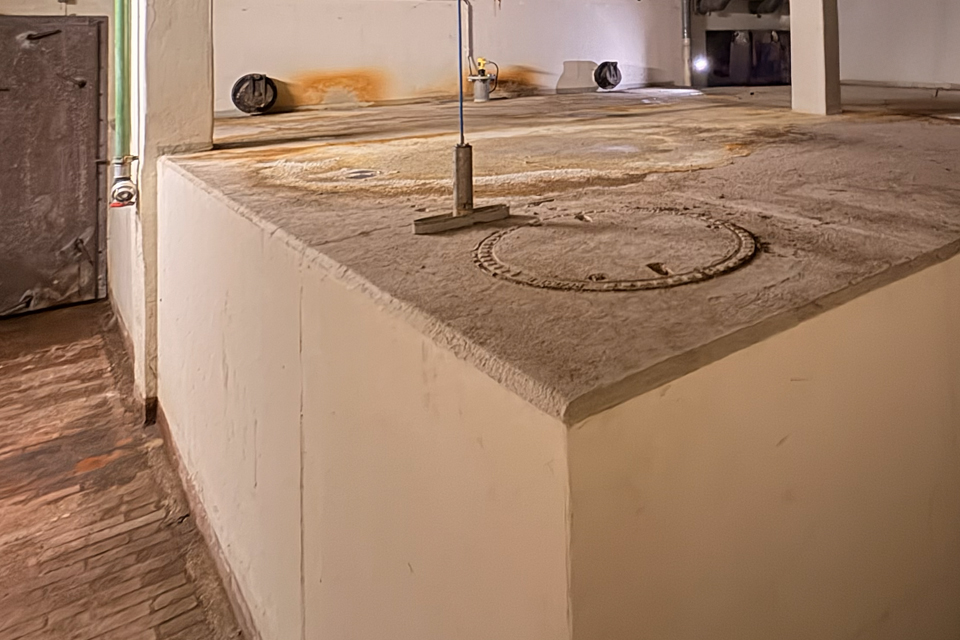

  • Erneuerung und Neuaufbau einer Be- und Entlüftungsanlage für den linksrheinischen Kanalanschluss mit Doppelschieberbauwerk, einem Betriebsgebäude am Dükeroberhaupt, dem Dükeroberhaupt sowie den rechtsrheinischen Bauwerken des Inspektionsschachtes und dem Dükerunterhaupt/MID-Schachtes
  • Demontage und Erneuerung der Ablaufbehandlungsanlage für den linksrheinischen Kanalanschluss mit Doppelschieberbauwerk
  • Aufbau von Luftentfeuchtungsanlagen in den Bauwerken links- und rechtsrheinisch

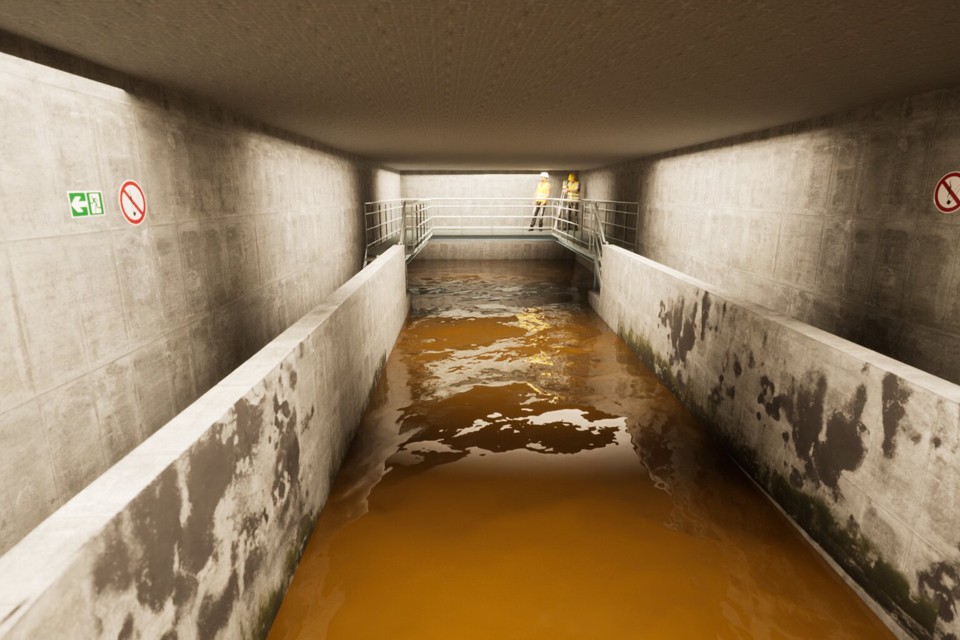

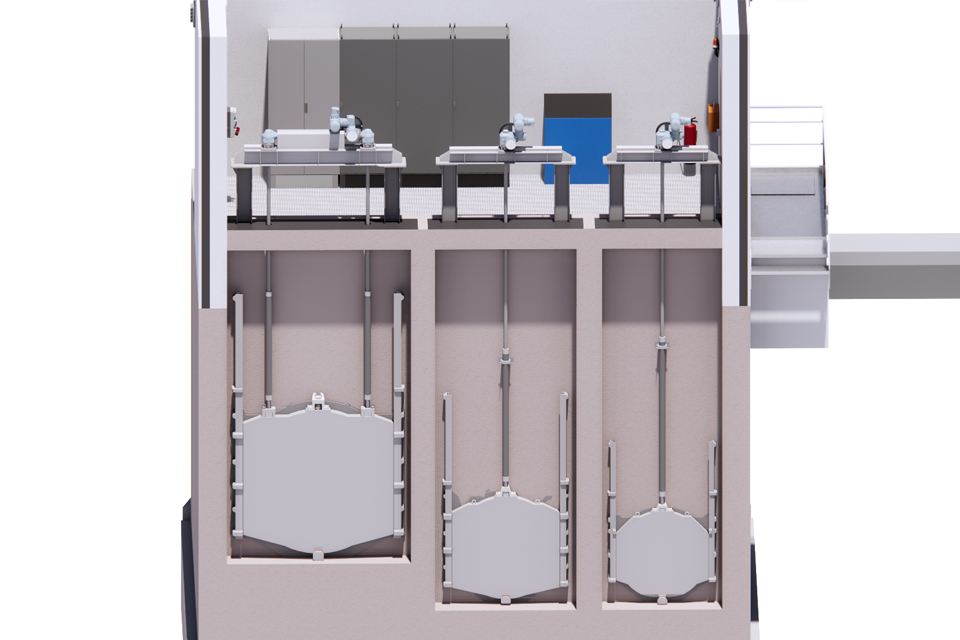

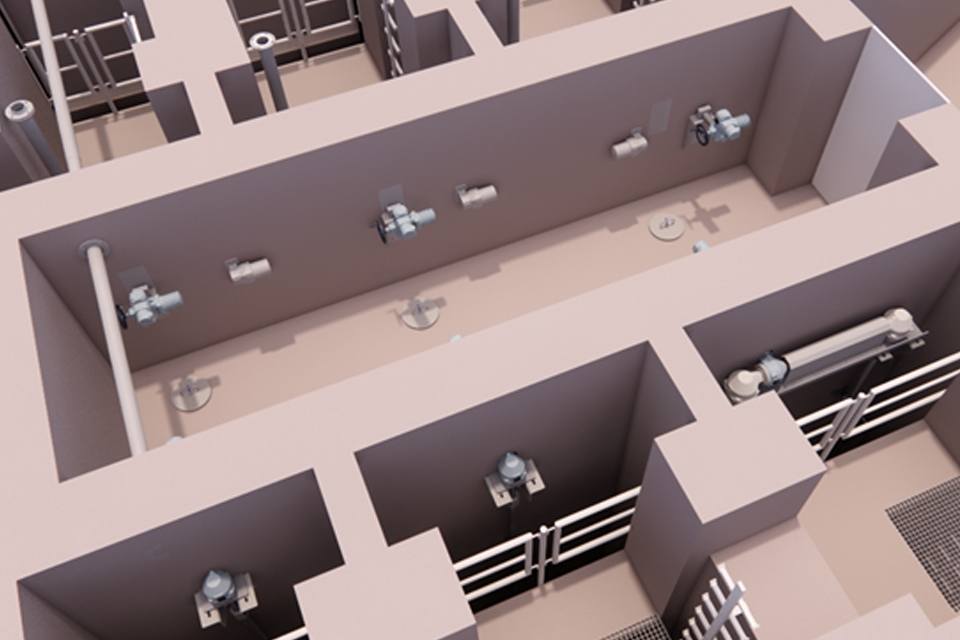

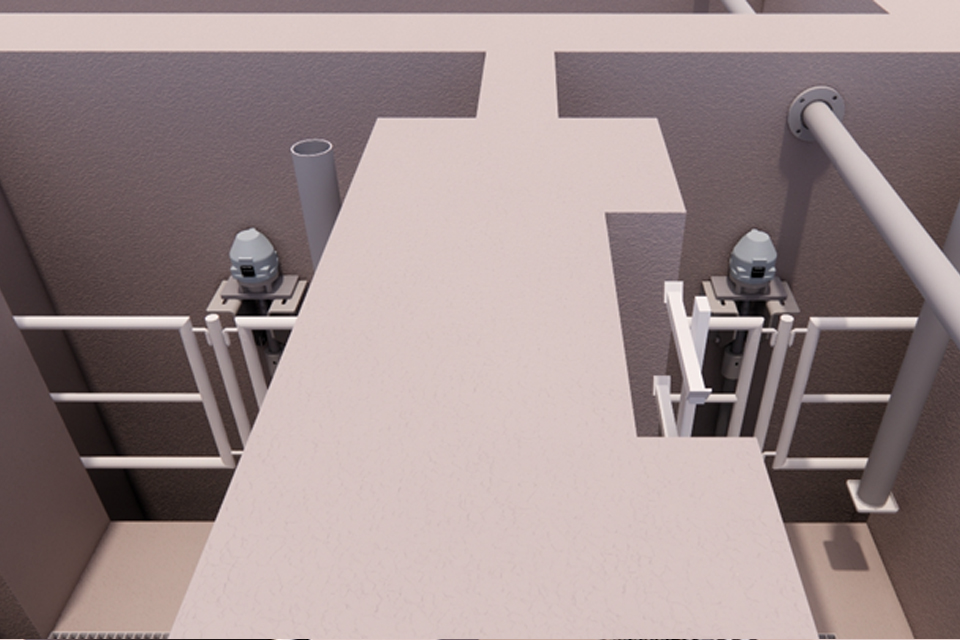

  • Neuaufbau von sechs Kanalschiebern für den linksrheinischen Kanalanschluss im Doppelschieberbauwerk sowie drei Kanalschiebern für den rechtsrheinischen Kanalanschluss im Schieber- und Vereinigungsbauwerk für die drei Dükerleitungen DN 1.100, DN 1.400 und DN 2.000. Zusätzlicher Neubau eines Drosselschiebers (3.000x2.500mm) im rechtsrheinischen Zulaufkanal sowie ein Absperrschieber im Anschluss an den Bestandskanal des rechtsrheinischen GKW

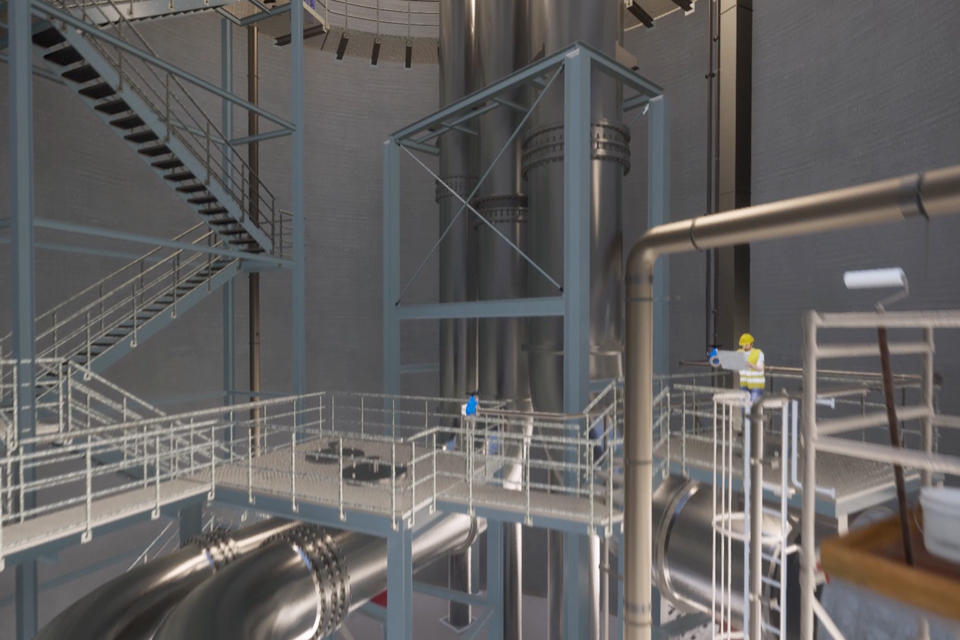

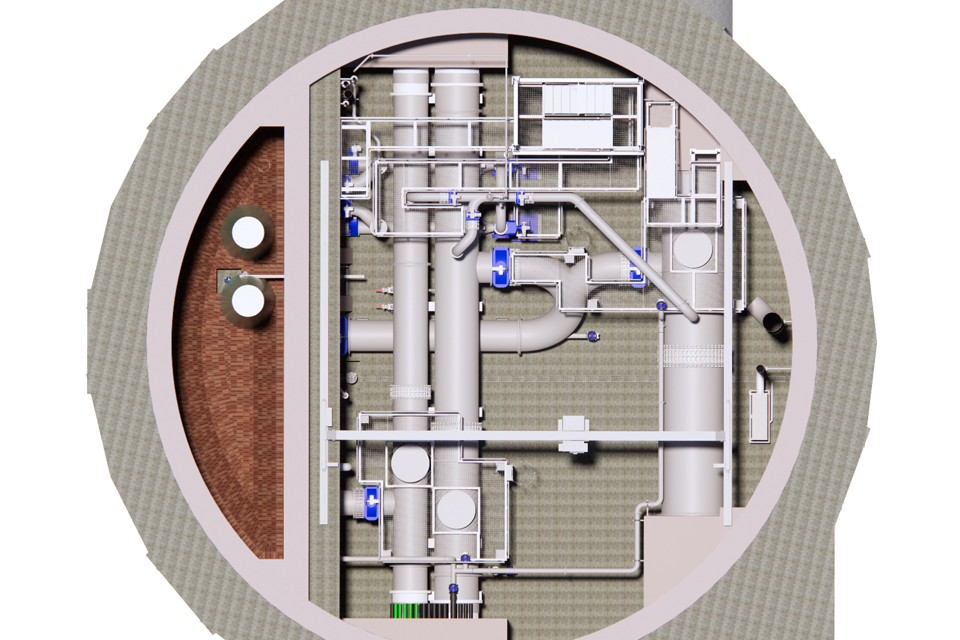

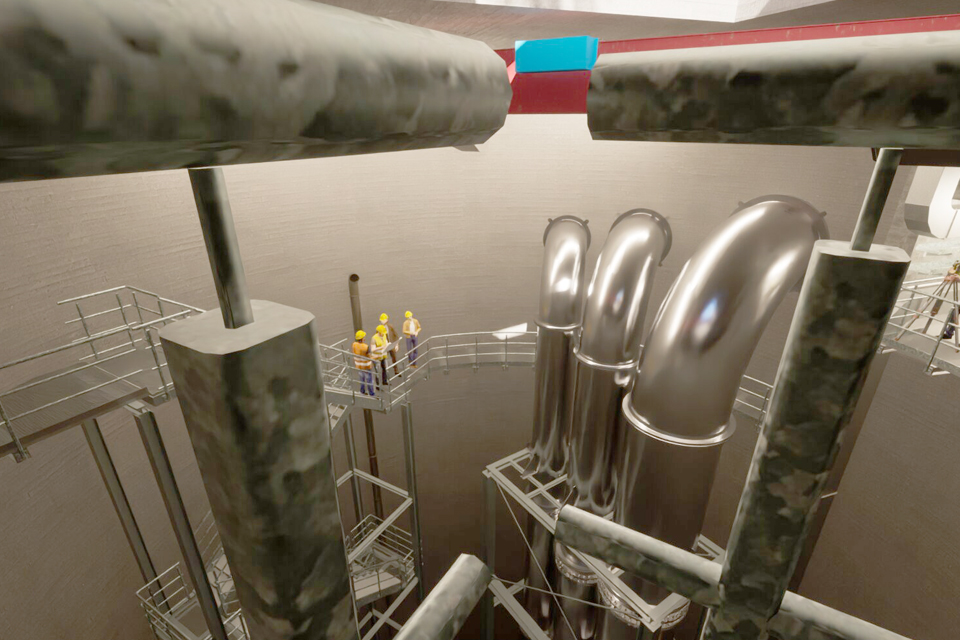

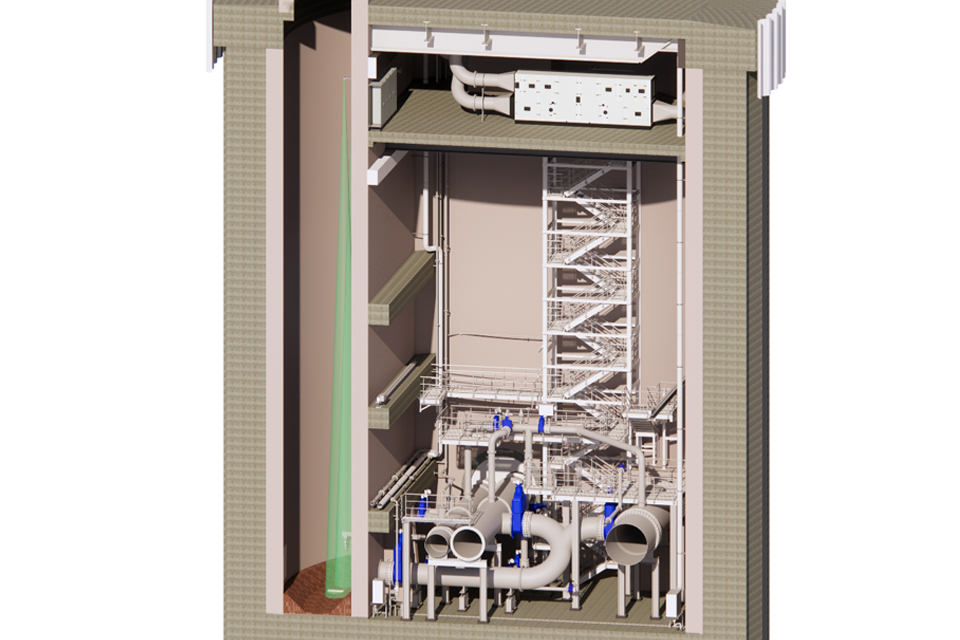

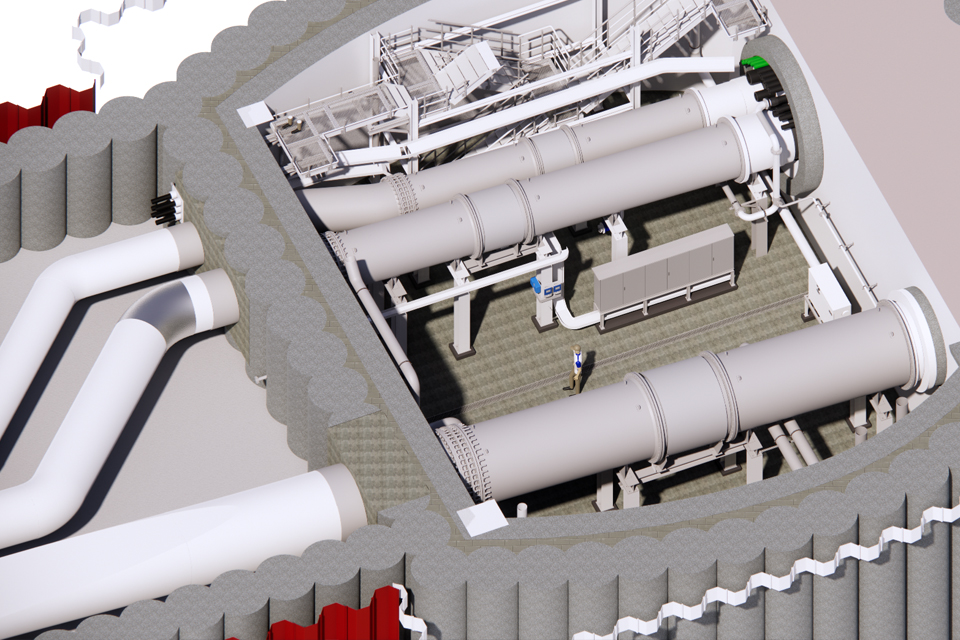

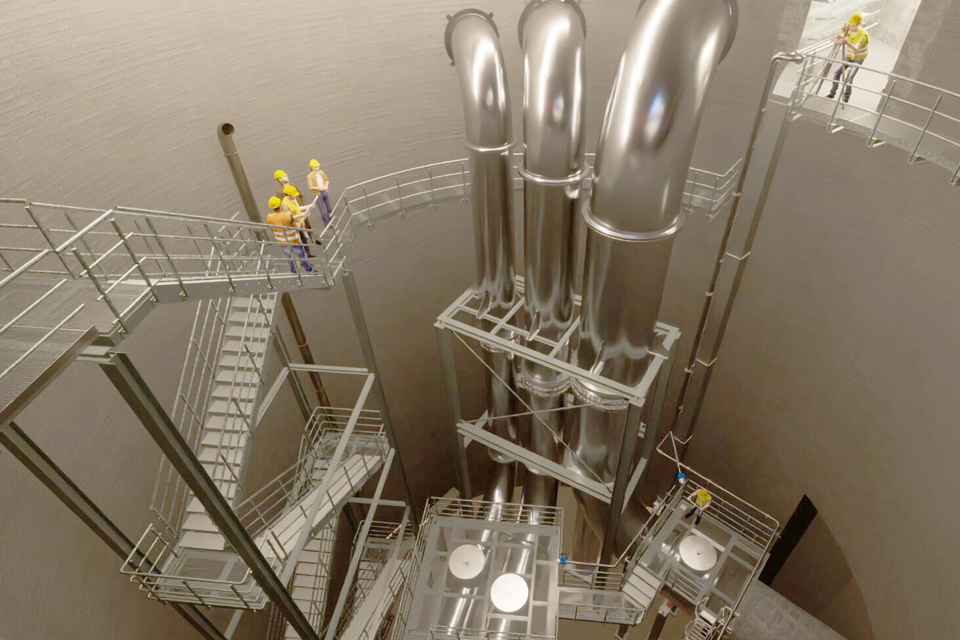

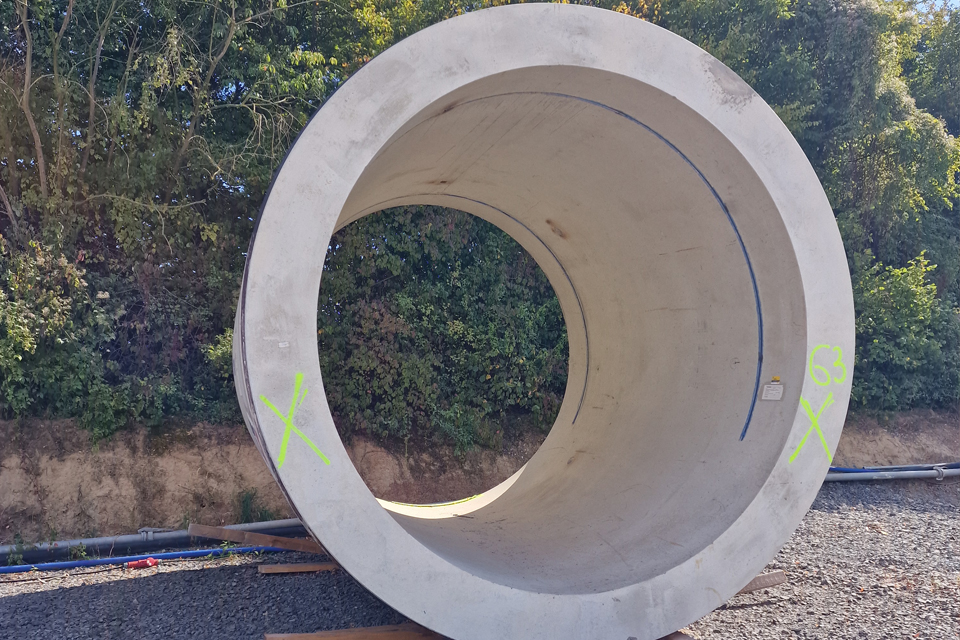

  • Neuaufbau der Stahl- und Rohrleitungstechnik mit Armaturentechnik im Dükeroberhaupt, Inspektionsschacht sowie im rechtsrheinischen Dükerunterhaupt/MID-Schachtes

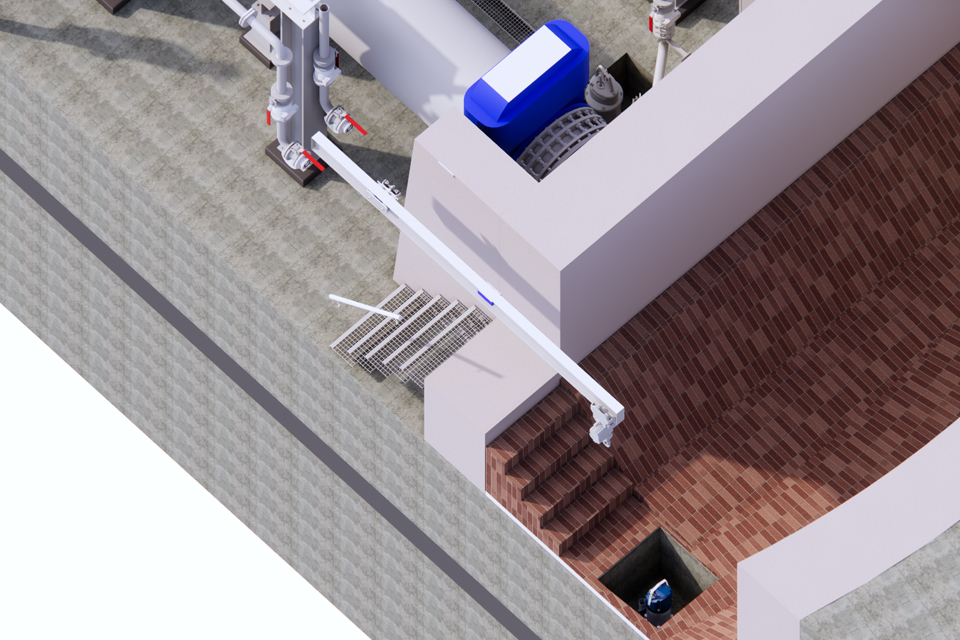

  • Aufbau von Entwässerungspumpen im Dükeroberhaupt mit Ableitung vor das Doppelschieberbauwerk sowie im Inspektions- und MID-Schacht

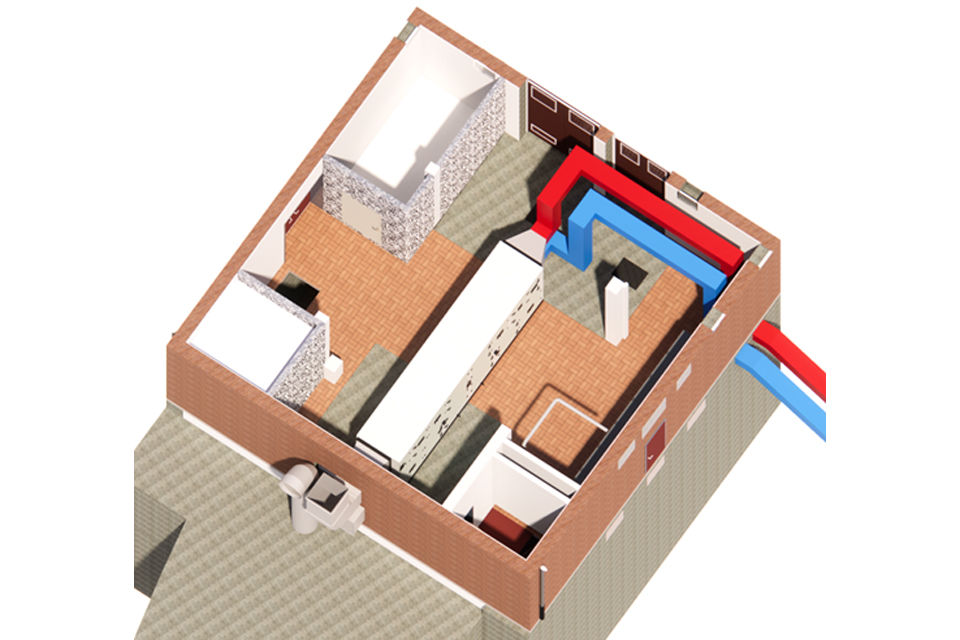

  • Erneuerung der Trinkwasseranlage und Sanitärausrüstung im Betriebsgebäude am Dükeroberhaupt

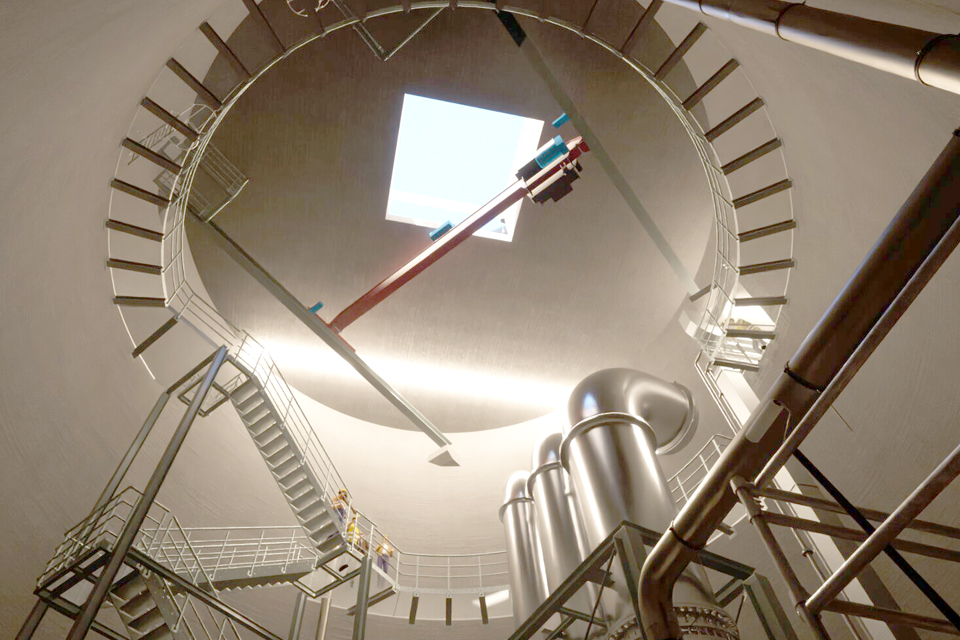

  • Herstellung von insgesamt drei Krananlagen im Dükeroberhaupt, Inspektionsschacht sowie MID-Schacht

EMSR-Technik

  • Erneuerung und Neuaufbau der gesamten EMSR-Technik für alle zuvor beschriebenen Bereiche
  • Rückbau der vorhandenen EMSR-Technik zur Ansteuerung der alten Dükeranlage im Betriebsgebäude. (Schaltanlagentechnik der Sonderbauwerke um den Düker bleiben erhalten)
  • Anbindung der Station an das vorhandene Datenfernübertragungssystem des Kunden sowie an die Leitzentrale des Klärwerkes
  • Erstellung einer Steuerungsbeschreibung zur Ansteuerung der Gesamtanlage
  • Herstellung des Potentialausgleichs innerhalb der Anlageteile

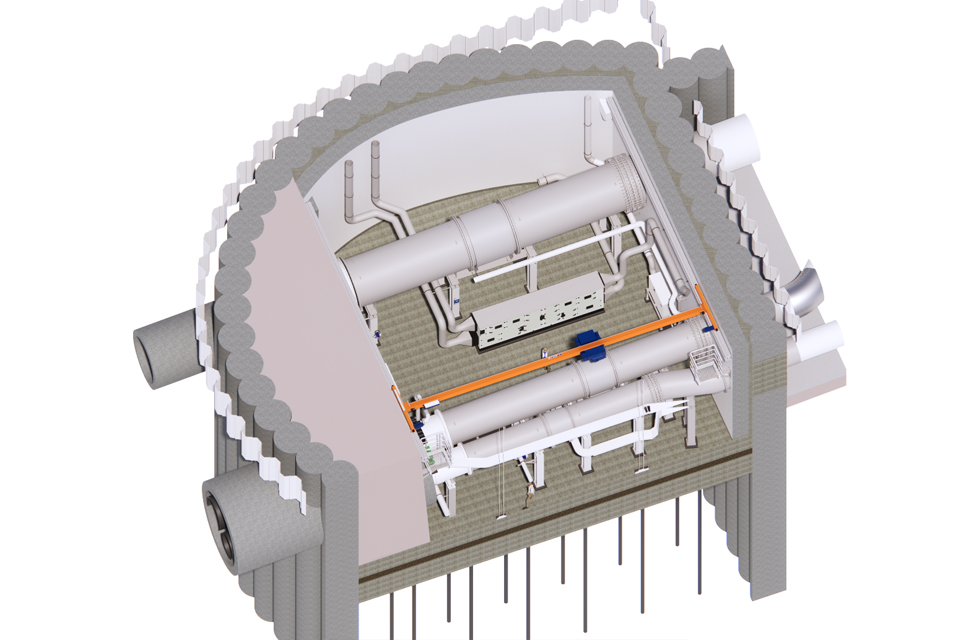

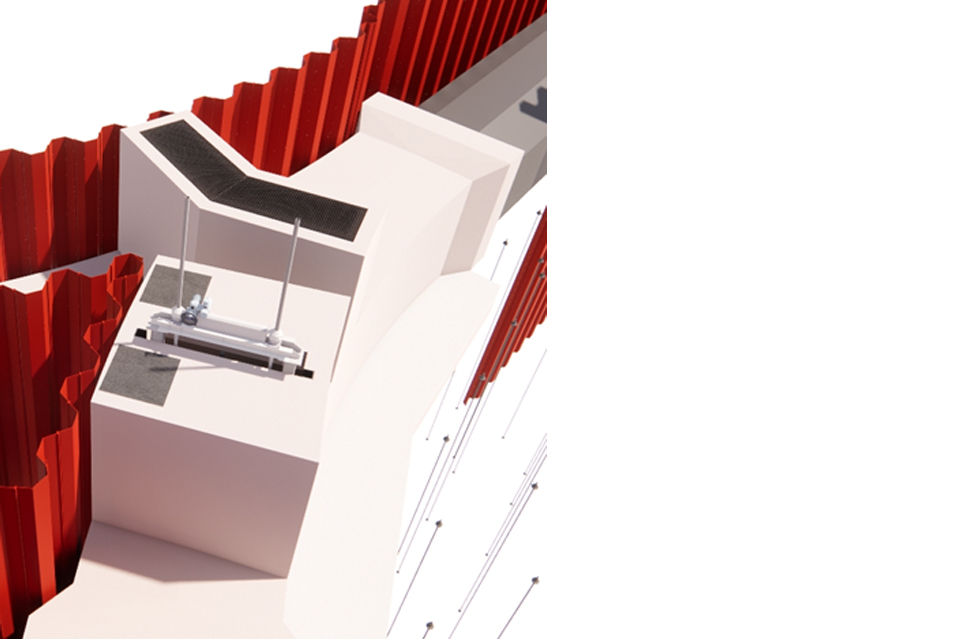

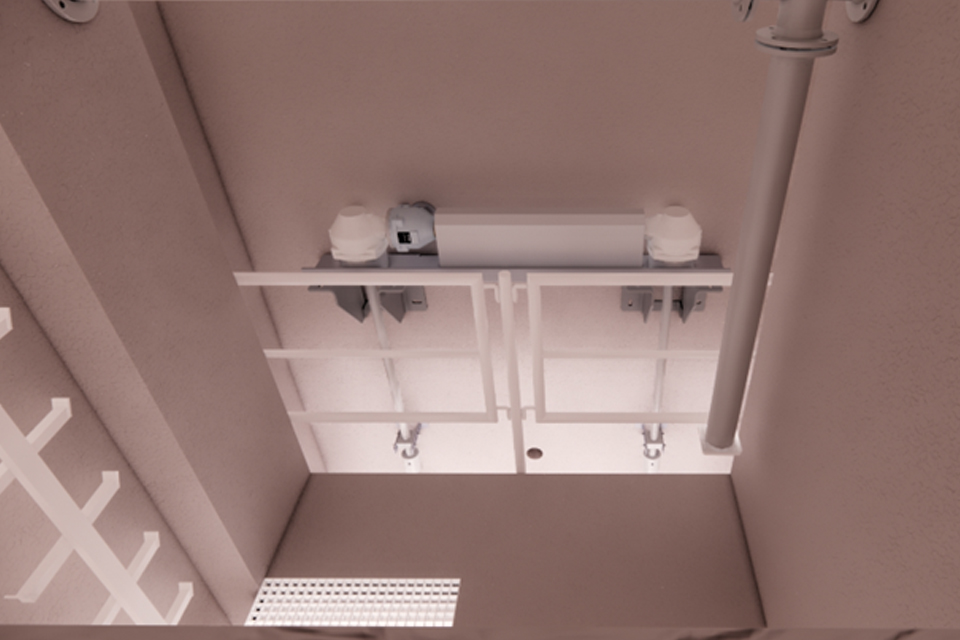

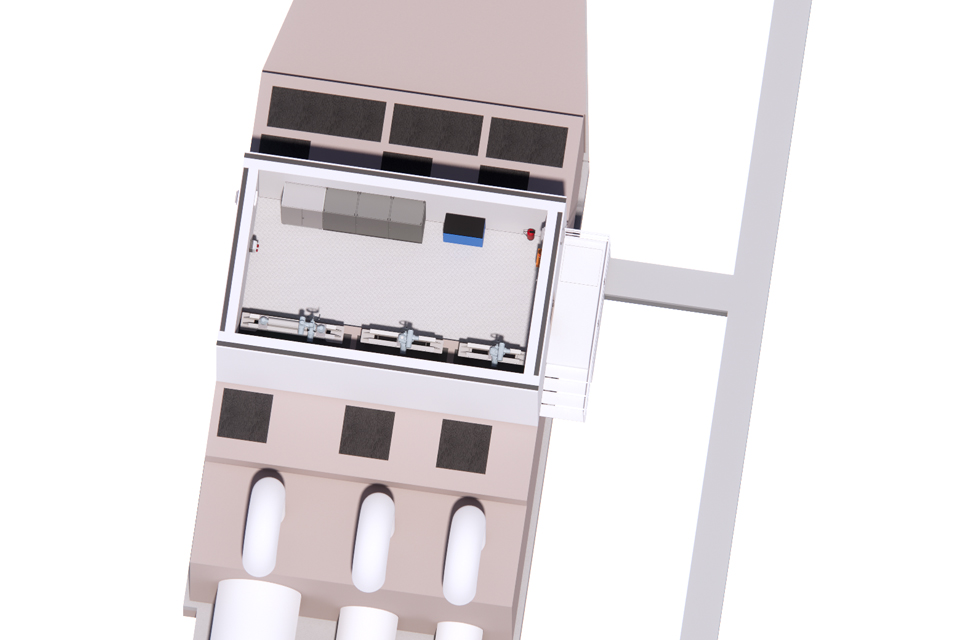

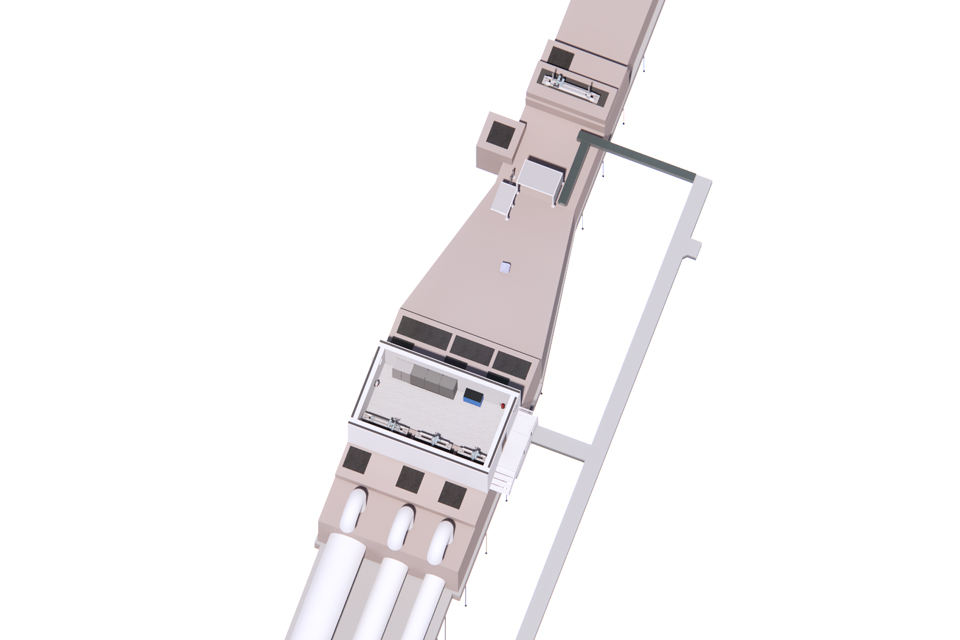

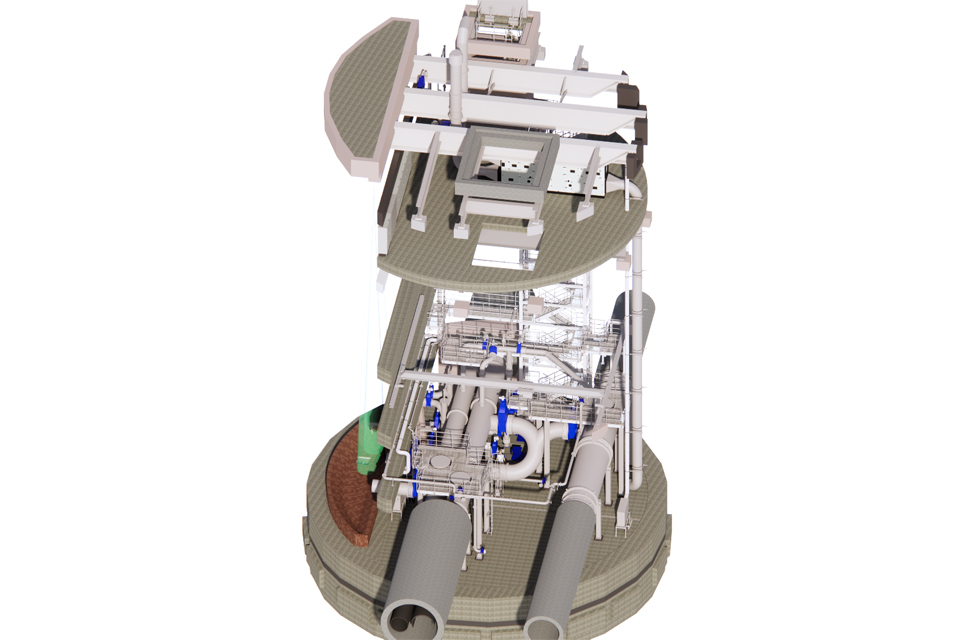

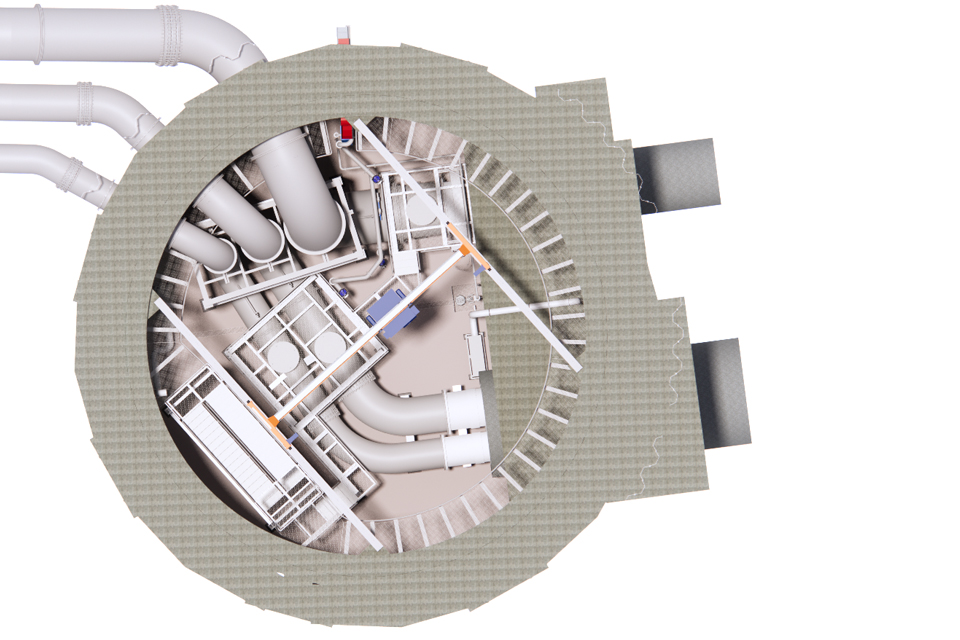

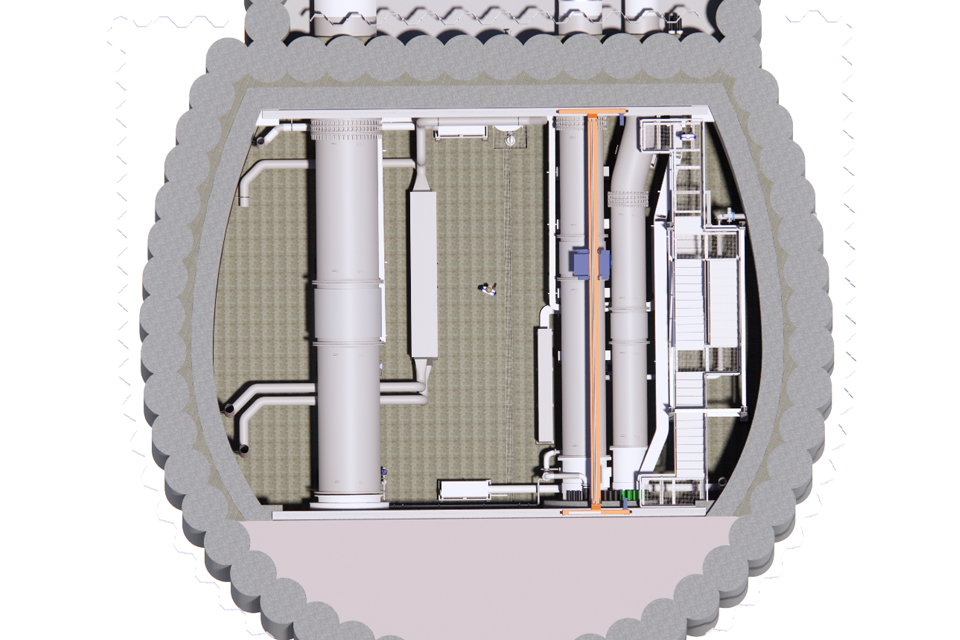

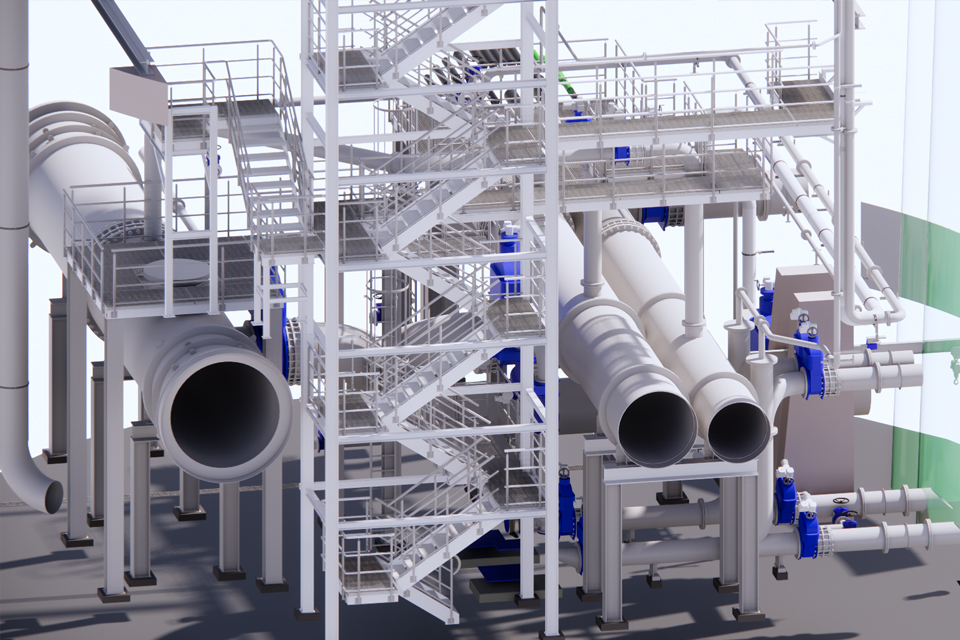

Umsetzung der Planung im 3D Programm
