PROJEKT 17I122
Erneuerung des Pumpwerkes in Velbert
Erneuerung der Maschinen- und EMSR-Technik, sowie die bautechnische Erweiterung des Mischwasserpumpwerkes (PW).
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb mittels Pumpenprovisorium während der Bauzeit. Freispiegelleitung DN 300
(Maschinentechnik & EMSR-Technik)
Ingenieurbauwerke, HOAI 2013. LPH 3 & 5-9
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Stromlaufpläne mit EPLAN P8 in der aktuellen Version
- Erstellung der Beleuchtungsberechnung
[€ netto] 272.400,00 €
Beschreibung der Planungsleistungen
Das 1985 gebaute Mischwasserpumpwerk hat eine Druckleitung DN 150 und entwässerte Richtung RÜB. Die Aufgabe des Pumpwerkes ist es die aus dem Einzugsgebiet zufließenden Schmutzwasser- und Regenwassermengen kontinuierlich über die zugehörige Druckrohrleitung aus HDPE anzuheben und in den Übergabeschacht zu fördern.
Im Rahmen des Bauvorhabens sollte das PW maschinen- und EMSR-technisch ausgerüstet sowie bautechnisch erweitert werden.
Maschinen- und Rohrleitungstechnik

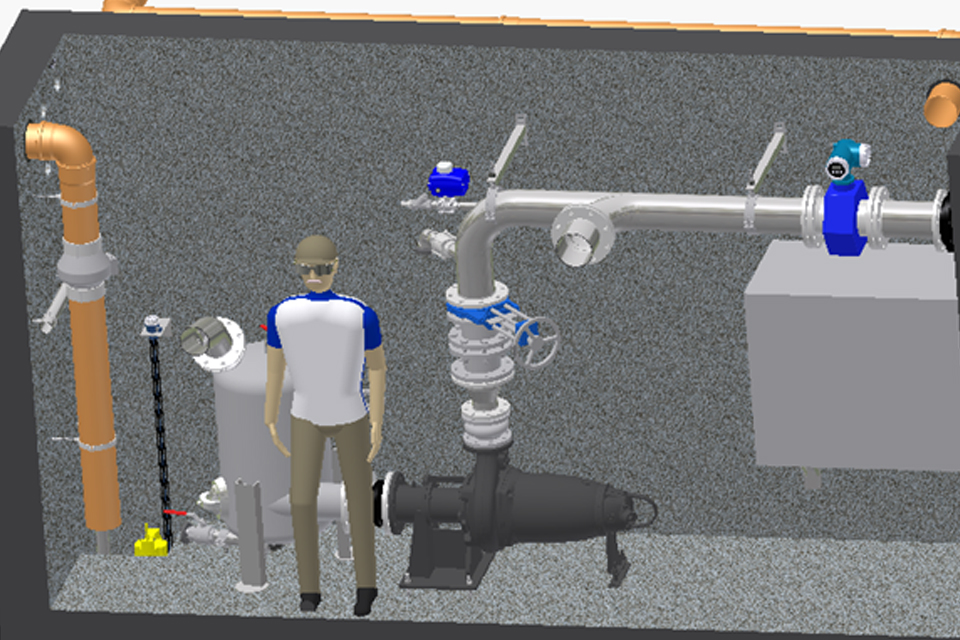

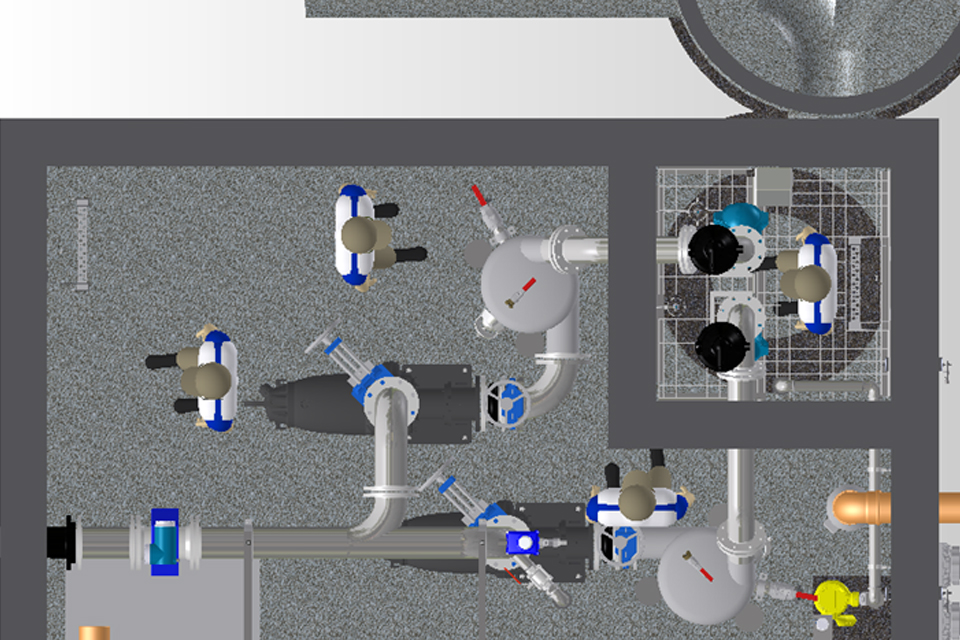

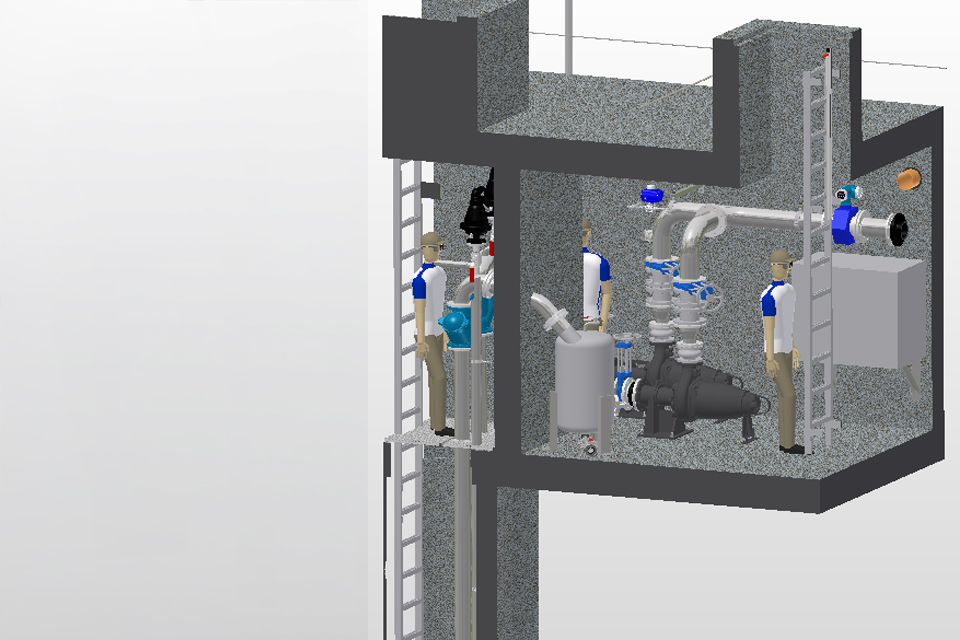

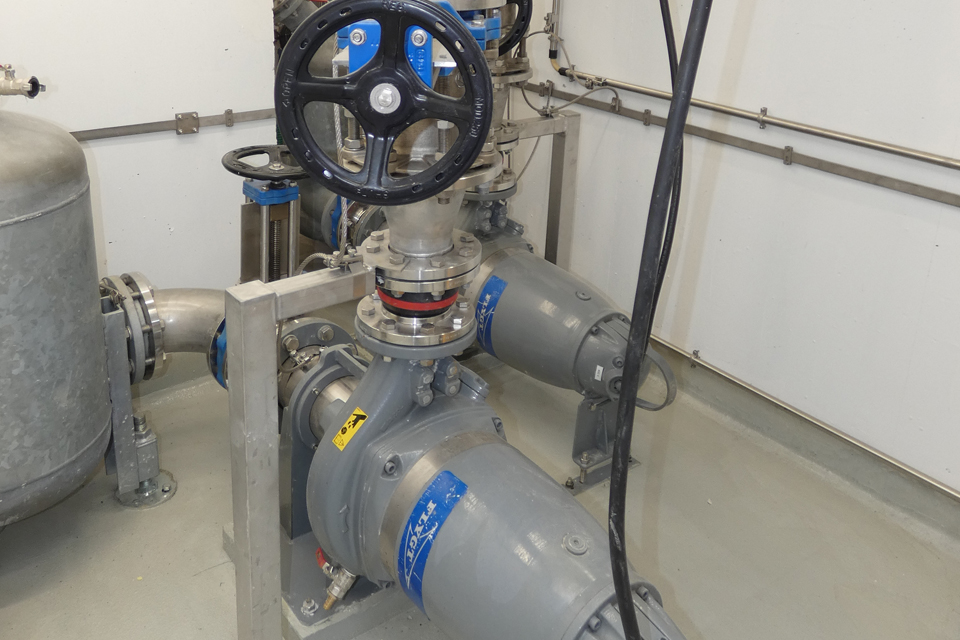

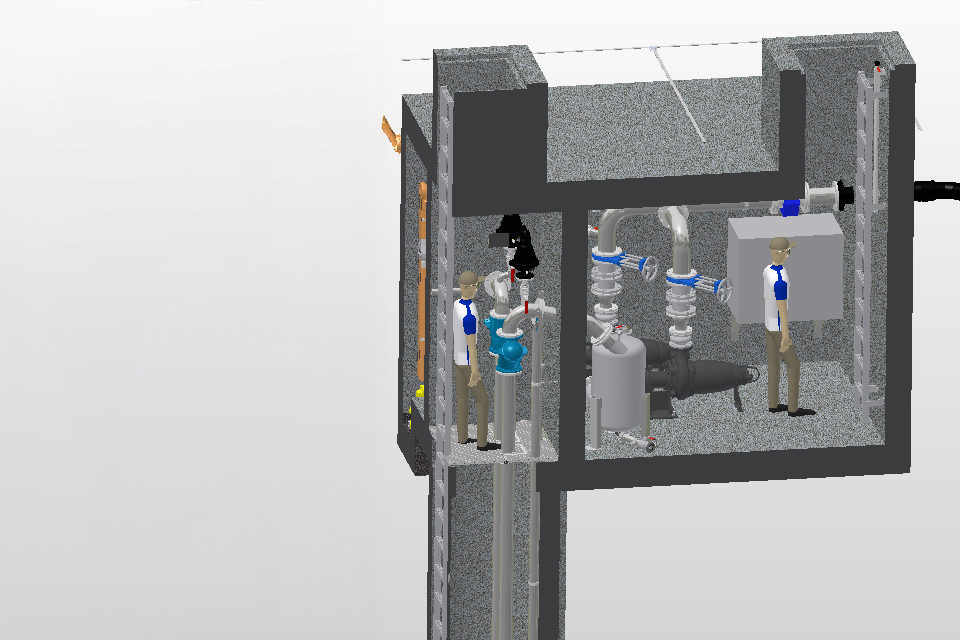

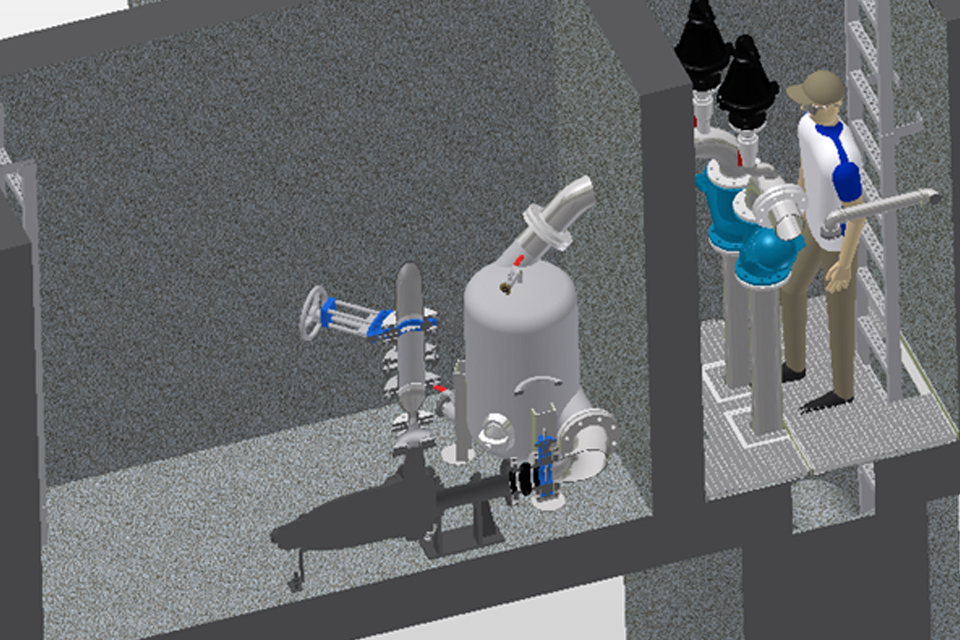

- Neuaufbau von zwei trocken aufgestellten Pumpen

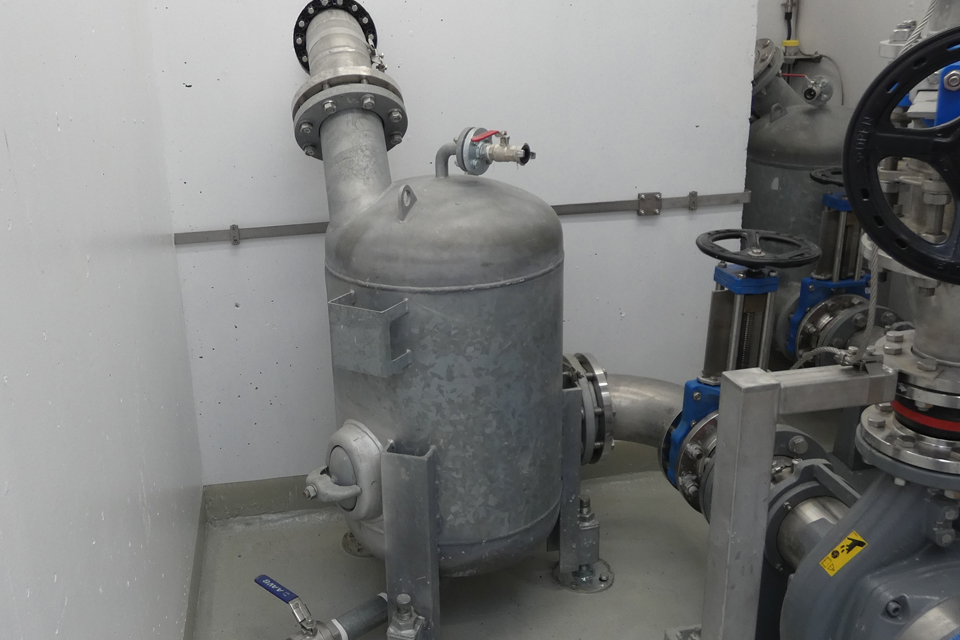

- Neuaufbau der Druckrohrleitung im Pumpwerk, inkl. Armaturen, Spülstutzen und MID

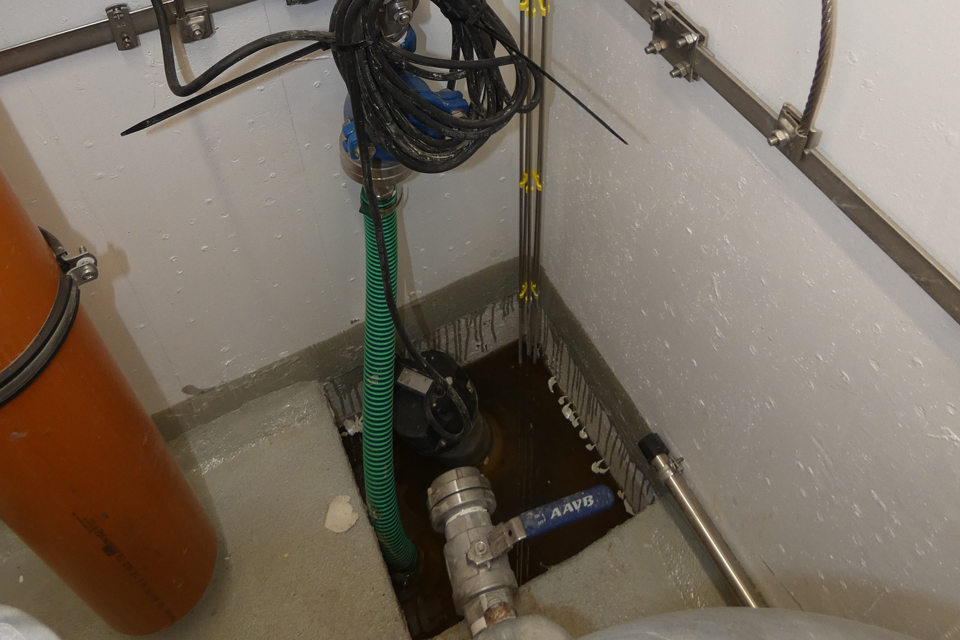

- Aufstellung einer Kellerentwässerungspumpe im Maschinenraum mit Druckrohrleitung in den Pumpensumpf
- Errichtung einer Belüftungsanlage für den Maschinenraum
- Pumpenprovisorium während der Bauzeit
- Kompressor zur Belüftung des Abwassers in der Druckrohrleitung
Elektrotechnik
- Einbau von zwei redundanten Hängedrucksonde mit Messumformer und Zulassung für den Betrieb in der Ex Zone 1
- Einbau einer konduktiven Fünfstabsonde zur Erfassung einer Überflutung im Maschinenraum und zur Steuerung der Entwässerungspumpe
- Herstellung von gasdichten Verschraubungen im Maschinenraum zur Herstellung der Gasdichtheit zur Schaltanlage und zum Pumpensumpf
- Herstellung der Kabelanlage für die neue Anlage

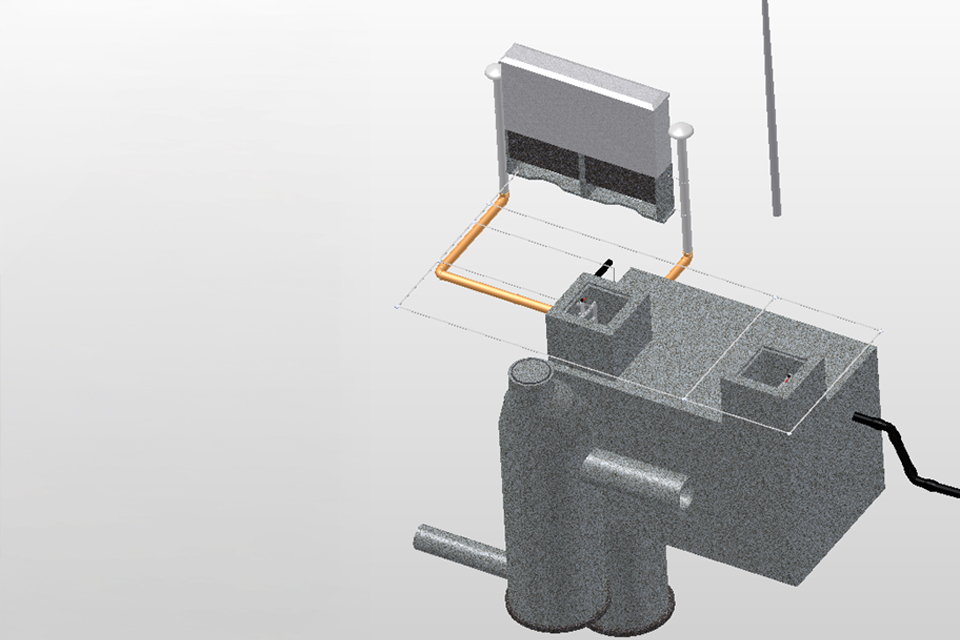

- Neuaufbau eines Außenschaltschrankes mit Einspeise-/Zähler-Teil, sowie integriertem Steuerschrank und Datenfernübertragung inkl. der Erstellung der Stromlaufpläne
- Anbindung der Datenpunkte an das neue Leitsystem
- Herstellung des Potentialausgleichs innerhalb des Pumpensumpfes sowie des Maschinenraumes mit Anschluss an die Erdungsanlage und die PAS der Schaltanlage

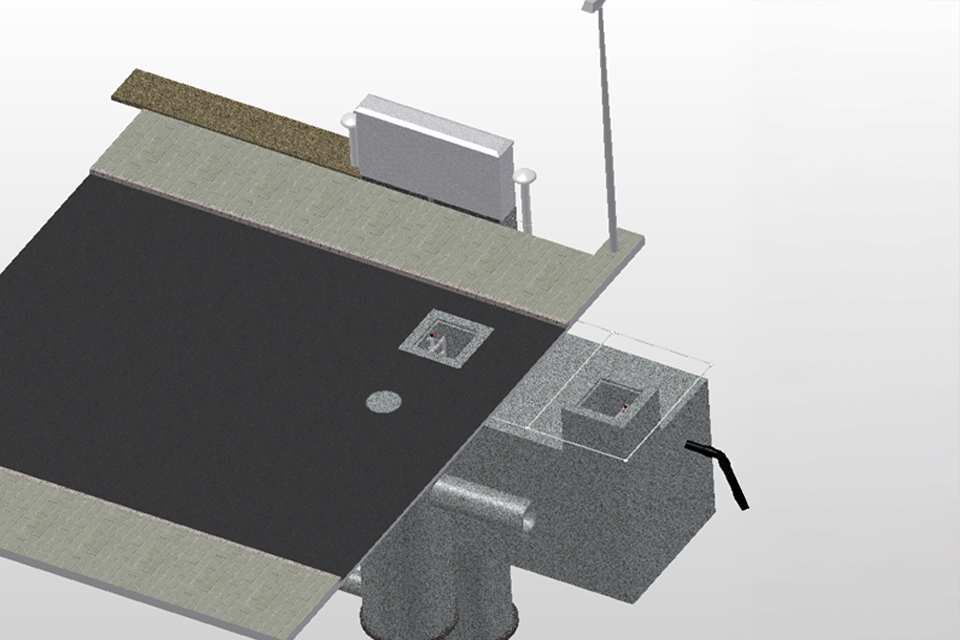

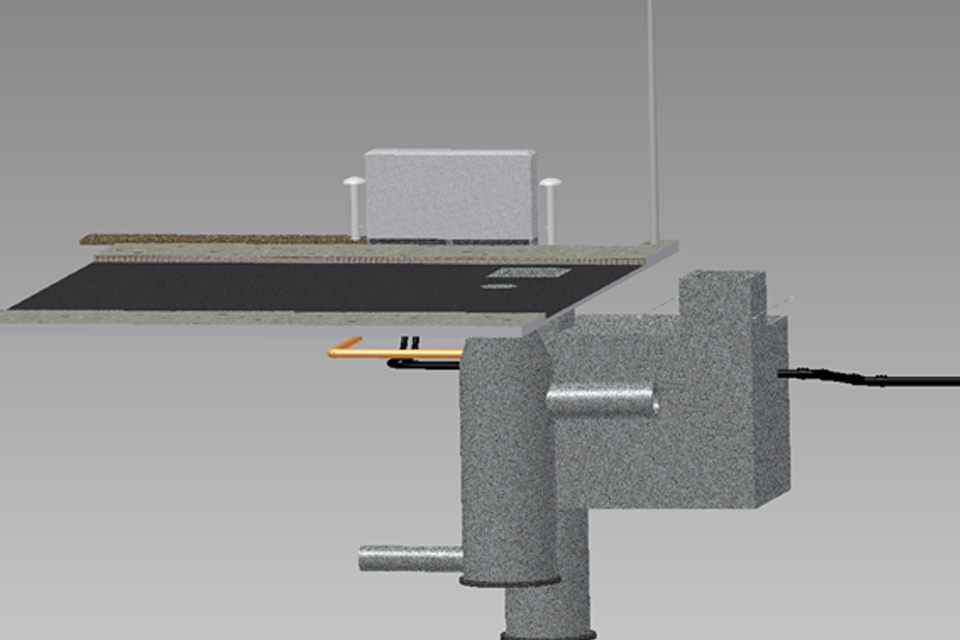

Bautechnik
- Teilrückbau des vorhandenen Pumpenschachtes
- Herstellung einer Baugrube mit Verbau

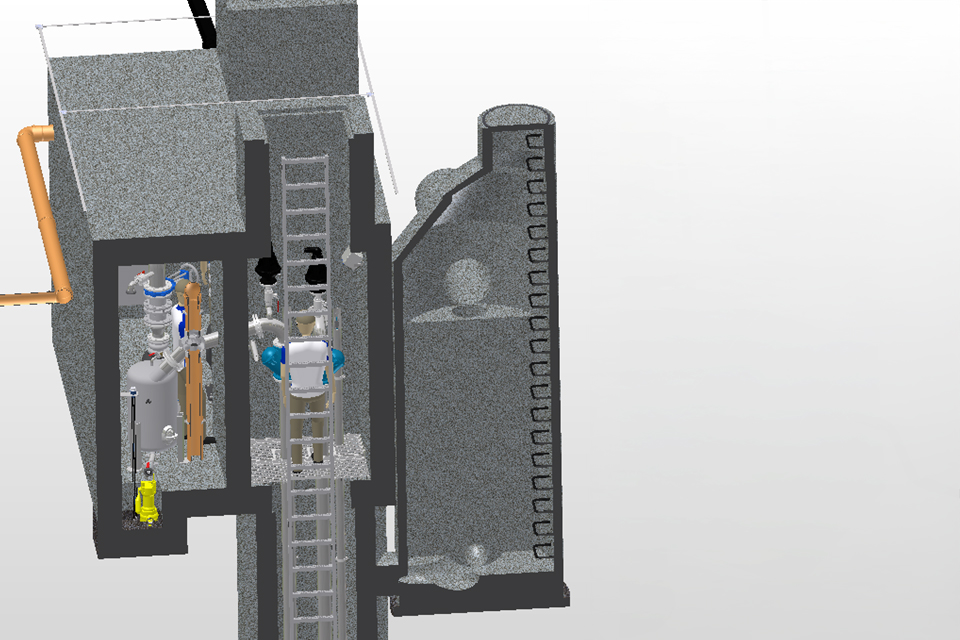

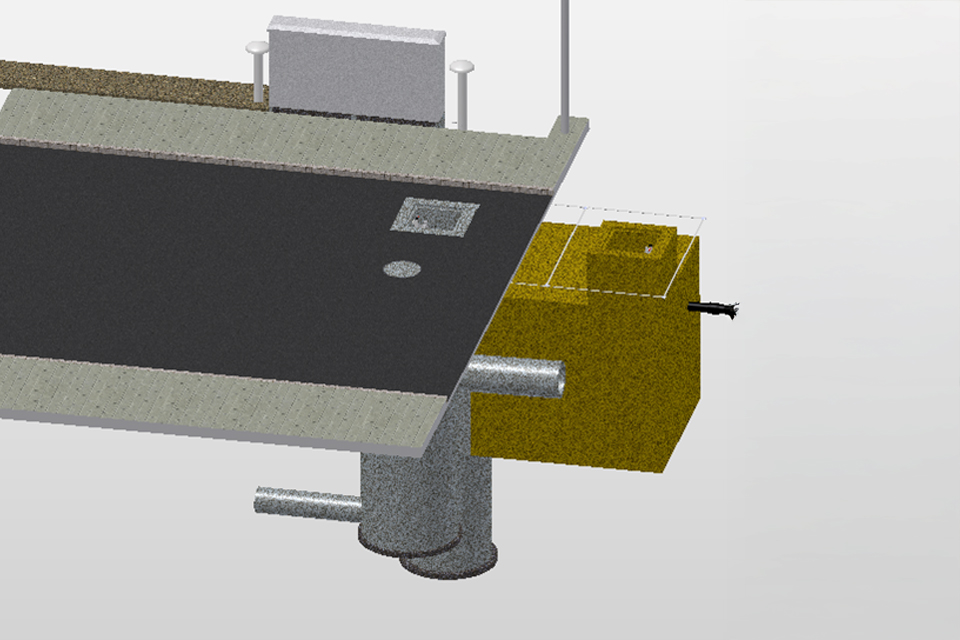

- Einbau eines Betonfertigteils mit neuem Pumpensumpfraum
- Auftrennung und Anbindung an die vorhandene HDPE Leitung DA 180mm

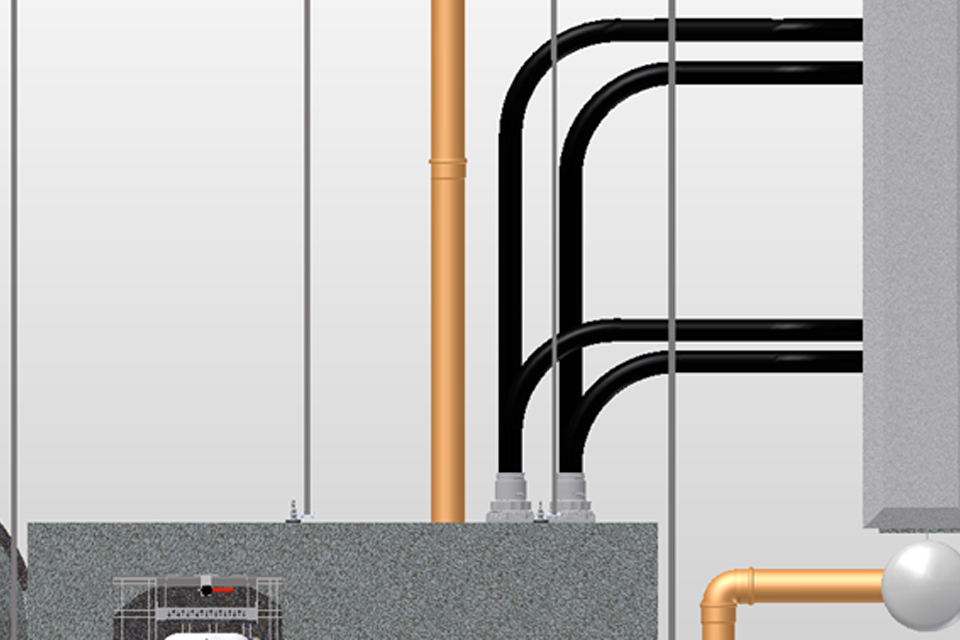

- Herstellung von zwei Lüftungsleitungen DN 150 bis an den Straßenrand
- Verkehrslenkung während der Baumaßnahme
