PROJEKT 18I118-A
Umbau des Mischwasserpumpwerkes in Köln
Umbau der technischen Ausrüstung der Maschinen- und EMSR-Technik sowie der Bautechnik des Mischwasserpumpwerkes in Köln.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb. Mischwasserpumpwerk mit einer Trockenwetterpumpe und einer Regenwetterpumpe.
(Anlagengruppe 4 Starkstromanlage,
Anlagengruppe 7.2 verfahrenstechnische
Anlagen & Anlagengruppe 8
Gebäudeautomation)
Ingenieurbauwerke, HOAI 2013, LPH 1 - 9
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Gefährdungsbeurteilung
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Stromlaufpläne
Beschreibung der Planungsleistungen
Unser Kunde betreibt und wartet ein unterirdisches Mischwasserpumpwerk. Aufgabe des 1974 unterirdisch erbauten kreisrunden Pumpwerkes DN 2.500 ist die Zwischenspeicherung und Förderung von zufließendem Mischwasser der Zulaufleitung DN 800 in den ca. 3 m entfernten Nachschacht zur Ableitung in das nachfolgende Kanalnetz.
Im Rahmen des Bauvorhabens soll das Pumpwerk bau-, maschinen-, rohrleitungs- und EMSR–technisch saniert werden.
Maschinen- und Rohrleitungstechnik

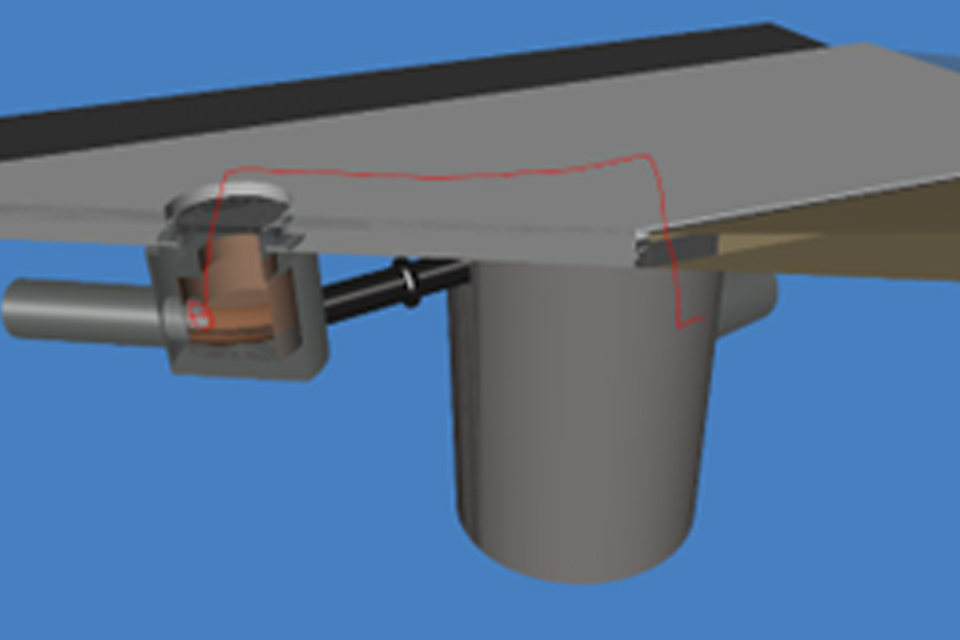

- Sanierung der erdverlegten Druckrohrleitung vom Pumpwerk zum Übergabeschacht
- Erneuerung der Schachtabdeckung des Pumpensumpfes

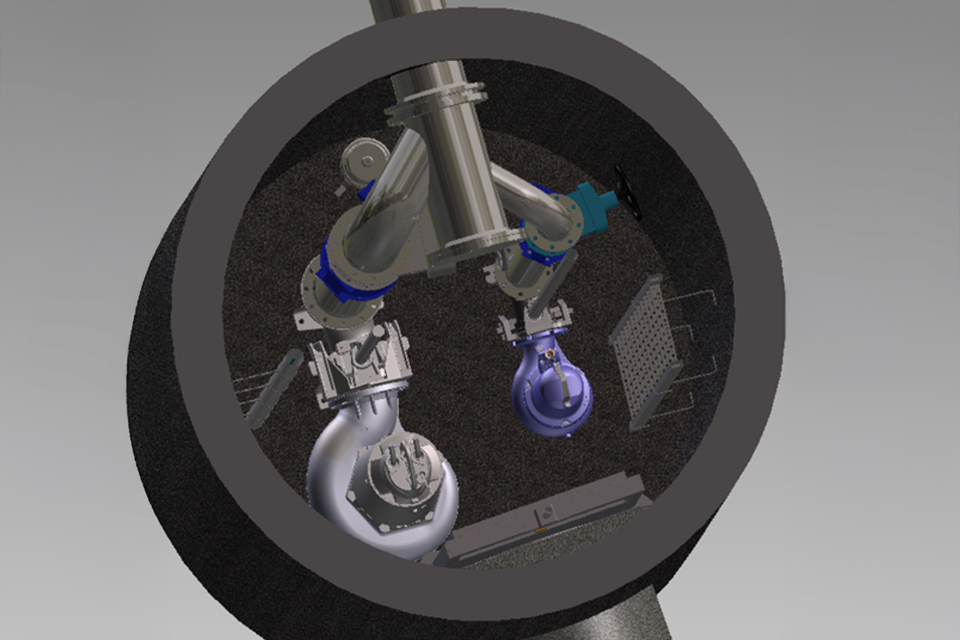

- Erneuerung der vorhandenen maschinentechnischen Ausrüstung des PW unter energetischen, sowie betrieblichen Gesichtspunkten

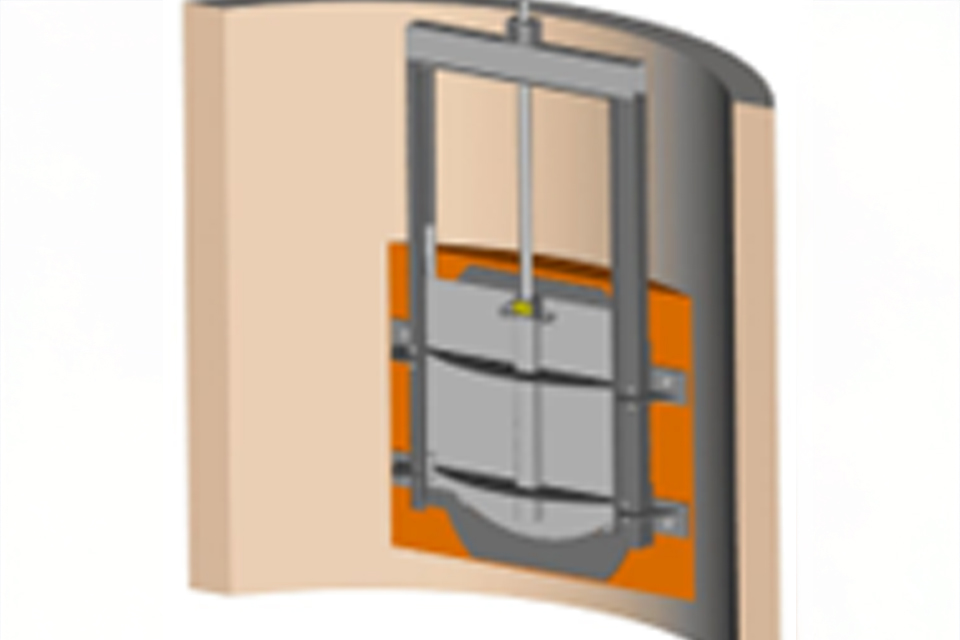

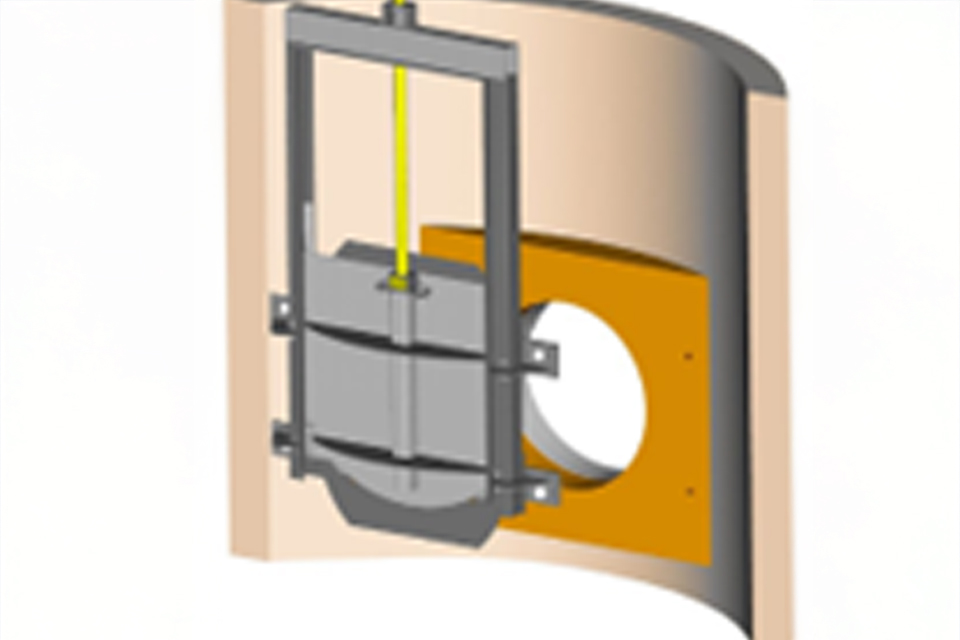

- Einbau eines Zulaufschiebers DN 800
- Einbau eines Steigebaums zum Einstieg in das Pumpwerk
- Erneuerung der vorhandenen Rohrleitungs- und Armaturentechnik
- Aufbau eines Pumpenprovisoriums während der Umbauzeit
Elektrotechnik
- Erneuerung der messtechnischen Ausrüstung für das Pumpwerk
- Herstellen des Potentialausgleichs innerhalb der Anlage, inkl. Prüfprotokollen
Bautechnik
- Vergrößerung Einstieg Nachschacht für Anpassung an DGUV Vorschriften
- Sanierung von Betonschadstellen im Pumpensumpf
- Sanierung der Fugen der gemauerten Schachtteile, unter Umständen auch Maurerarbeiten zum Auswechseln der beschädigten Steine
- Straßen- und Gehwegarbeiten (Aufbruch und Wiederherstellung)
