PROJEKT 18I118-B
Umbau des Mischwasserpumpwerkes in Köln
Umbau der technischen Ausrüstung der Maschinen- und EMSR-Technik sowie der Bautechnik des Mischwasserpumpwerkes in Köln.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb. Mischwasserpumpwerk mit einer Trockenwetterpumpe und zwei Regenwetterpumpen.
(Anlagengruppe 4 Starkstromanlage,
Anlagengruppe 7.2 verfahrenstechnische
Anlagen & Anlagengruppe 8
Gebäudeautomation)
Ingenieurbauwerke, HOAI 2013, LPH 1 - 9
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Gefährdungsbeurteilung
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Stromlaufpläne
Beschreibung der Planungsleistungen

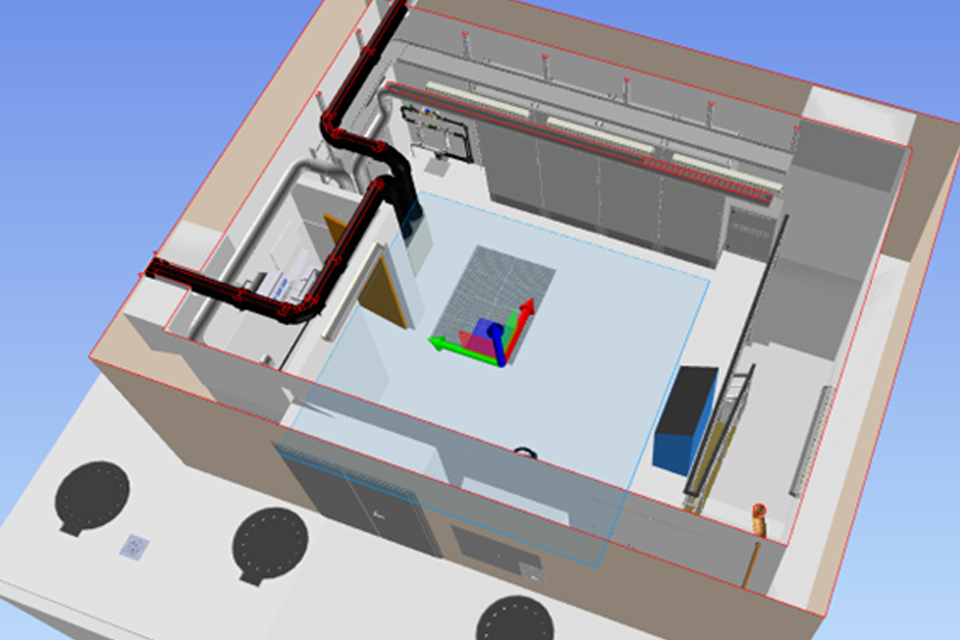

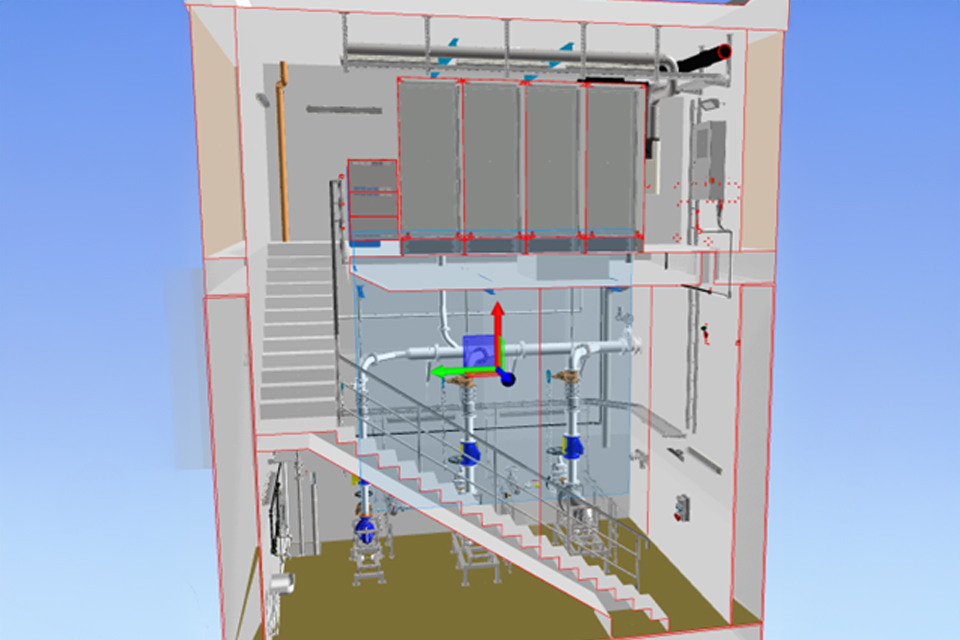

Unser Kunde betreibt und wartet ein unterirdisches Mischwasserpumpwerk. Aufgabe des 1993 unterirdisch erbauten Pumpwerkes mit einem aufgebauten Hochbauteil ist die Zwischenspeicherung und Förderung von zufließendem Mischwasser der Zulaufleitung DN 400 über eine ca. 137m lange Druckrohrleitung DN 200 in den Übergabeschacht zur Ableitung in das nachfolgende Kanalnetz.
Aufgrund des Anlagenalters soll das Pumpwerk bau-, maschinen-, rohrleitungs- und EMSR- technisch saniert werden. In Folge der Demontage alter Anlagentechnik und der Montage neuer Anlagentechnik fallen bautechnische Umbaumaßnahmen an. Weiterhin sind bautechnisch Arbeitssicherheitstechnische Umbauten erforderlich.
Maschinen- und Rohrleitungstechnik

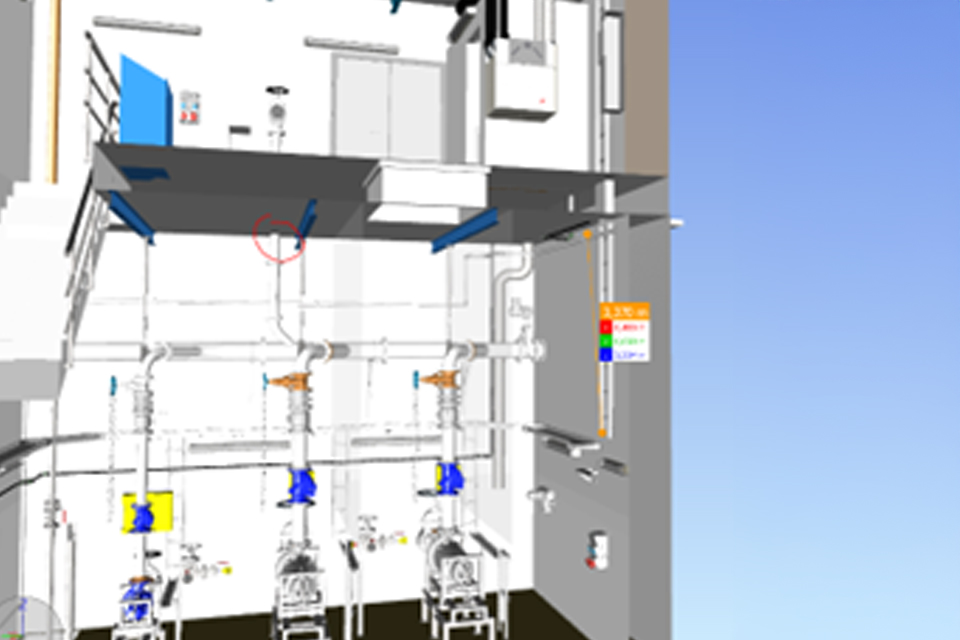

- Erneuerung der vorhandenen maschinentechnischen Ausrüstung des PW unter energetischen sowie betrieblichen Gesichtspunkten
- Erneuerung des Absperrschiebers DN 200 in der Sammeldruckrohrleitung (neue elektrische Ausführung)
- Erneuerung der gesamten Rohrleitungs- und Armaturentechnik
- Einbau von 3 Stück Steigebäumen in den Vorschächten zum Einstieg in das Pumpwerk
- Aufbau eines Pumpenprovisoriums während der Umbauzeit
Elektrotechnik
- Erneuerung der Lüftungstechnik mit Einbau einer zentralen Lüftungsanlage
- Erneuerung der messtechnischen Ausrüstung für das Pumpwerk
- Anbindung der Station an das vorhandene Datenfernübertragungssystem des Kunden mit den neuen Datenpunkten
- Erstellung einer Steuerungsbeschreibung zur Ansteuerung der Gesamtanlage
- Erneuerung der gesamten Schalt- und Kabelanlage für das Pumpwerk
- Herstellen des Potentialausgleichs innerhalb der Anlage, inkl. Prüfprotokollen
- Rückbau und Entsorgung der Netzersatzanlage und zugehöriger Schaltanlage
Bautechnik

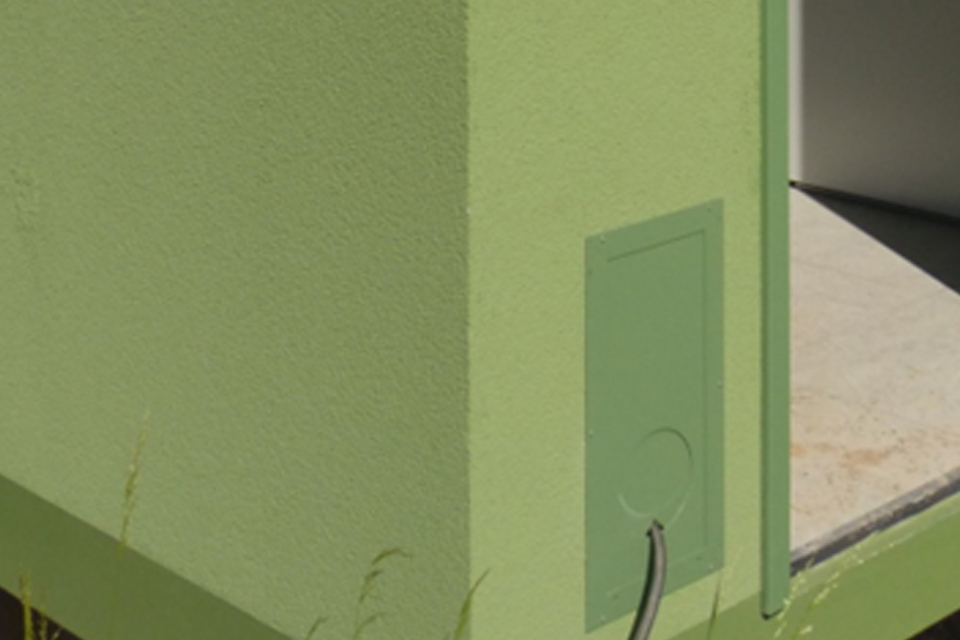

- Bautechnische Arbeiten (Verschluss der Lüftungsöffnungen der NEA,)
- Vergrößerung von 3 Stück Einstiegen Vorschacht und Pumpensumpf
- Herstellung/Freischneiden Schieberkappe zur Bedienmöglichkeit des Schiebers ohne Einstieg
