PROJEKT 19I102A

Erneuerung eines Mischwasserpumpwerks in Köln

Erneuerung der technischen Ausrüstung der Bau-, Maschinen- und Rohrleitungstechnik und der EMSR-Technik für das Mischwasserpumpwerk.

Besonderheiten: Umbau im laufenden Betrieb

Detaillierte Informationen zum Projekt

Beschreibung der Planungsleistungen
  • Erneuerung der Lüftungstechnik mit Einbau einer zentralen Lüftungsanlage.
  • Erneuerung der Entwässerungspumpe mit Rohrleitung
  • Erneuerung des Zulaufschiebers DN 300.
  • Erneuerung der Rohrleitungs- und Armaturentechnik die noch nicht saniert wurde.
  • Einbau von 3 Stück Steigebäumen in den Vorschächten zum Einstieg in das Pumpwerk.
  • Erneuerung der Trinkwasseranlage.
  • Aufbau eines Pumpenprovisoriums während der Umbauzeit.
  • Erneuerung der messtechnischen Ausrüstung für das Pumpwerk.
  • Anbindung der Station an das vorhandene Datenfernübertragungssystem des Kunden mit den neuen Datenpunkten.
  • Erstellung einer Steuerungsbeschreibung zur Ansteuerung der Gesamtanlage.
  • Erneuerung der gesamten Schalt- und Kabelanlage für das Pumpwerk.
  • Herstellen des Potentialausgleichs innerhalb der Anlage, inkl. Prüfprotokollen.
  • Bautechnische Arbeiten (Verschluss der Lüftungsöffnungen der NEA und Malerarbeiten)
  • Rückbau und Entsorgung der Netzersatzanlage und zugehöriger Schaltanlage
  • Maßnahmen zum Hochwasserschutz
proj_icn_batt

Leistungsumfang

Technische Ausrüstung, HOAI 2013, LPH 1-9
(Maschinentechnik & EMSR-Technik) Ingenieurbauwerke HOAI 2013, LP 1-9
Anlagengruppe 4, 7 und 8
proj_icn_chart bar-1 Kopie

Kenndaten

Zulaufschacht mit Absperrschieber DN 300
proj_icn_clck

Umsetzungszeitraum

04/2019 – voraussichtlich 12/2025 (Planung bis VOB-Abnahme)
proj_icn_euro

Kostenumfang

Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 450.000,00 €
proj_icn_star

Besondere Leistungen

Erstellung der Betriebsanweisung I Erstellung des Explosionsschutzdokumentes I Erstellung der Blitzschutz-Risikoanalyse I Erstellung der Gefährdungsbeurteilung I Erstellung der Stromlaufpläne mit EPLAN P8 in der aktuellen Version I Erstellung der Drosselkalibrierung

Bilder zu PROJEKT 19I102A

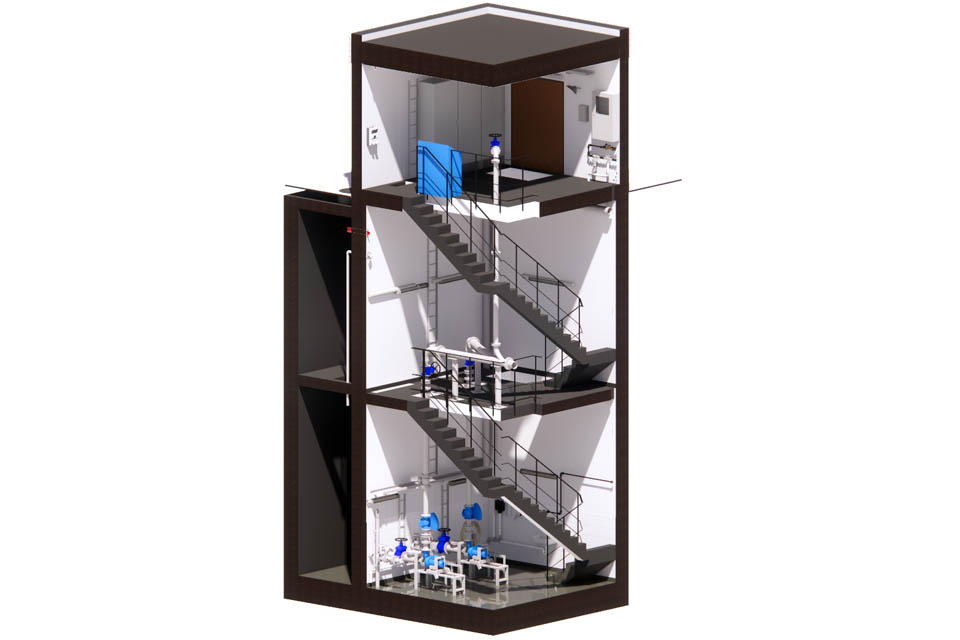

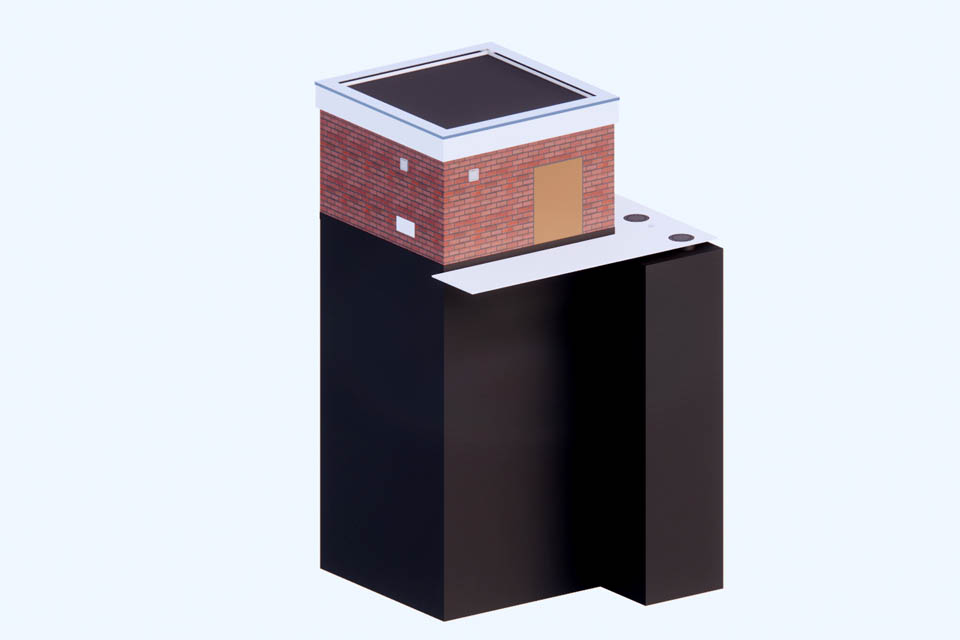

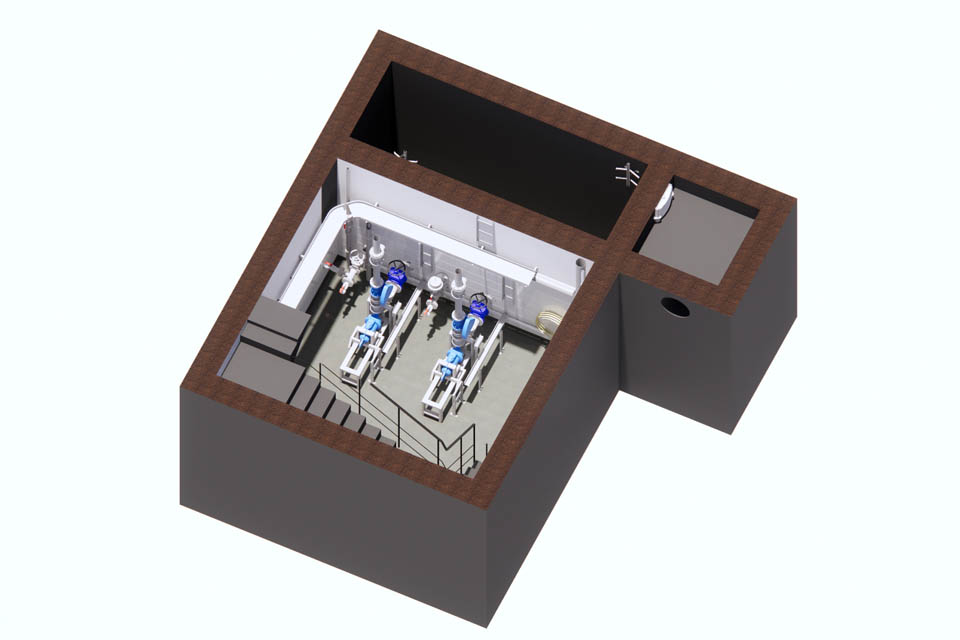

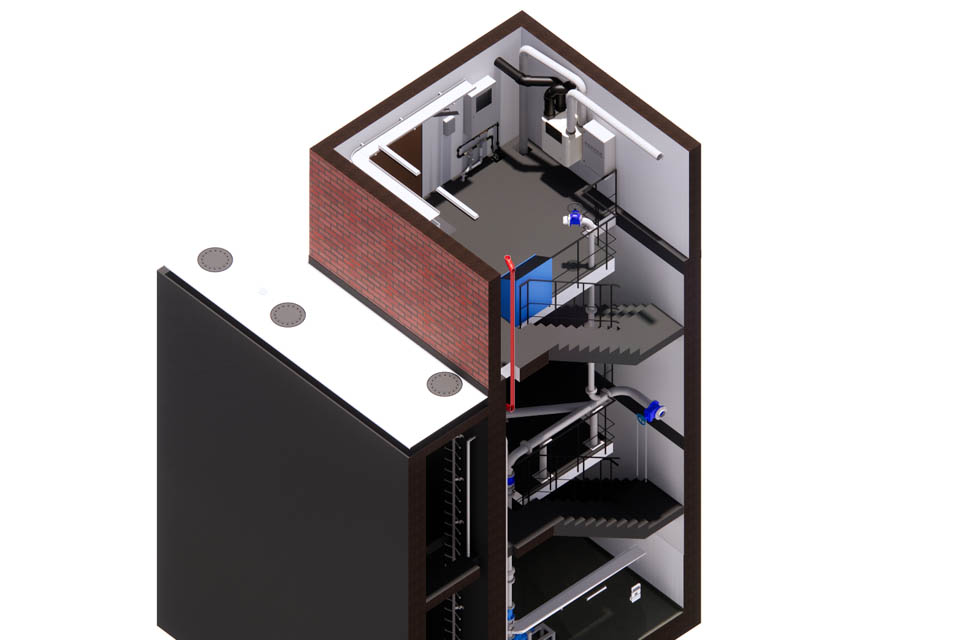

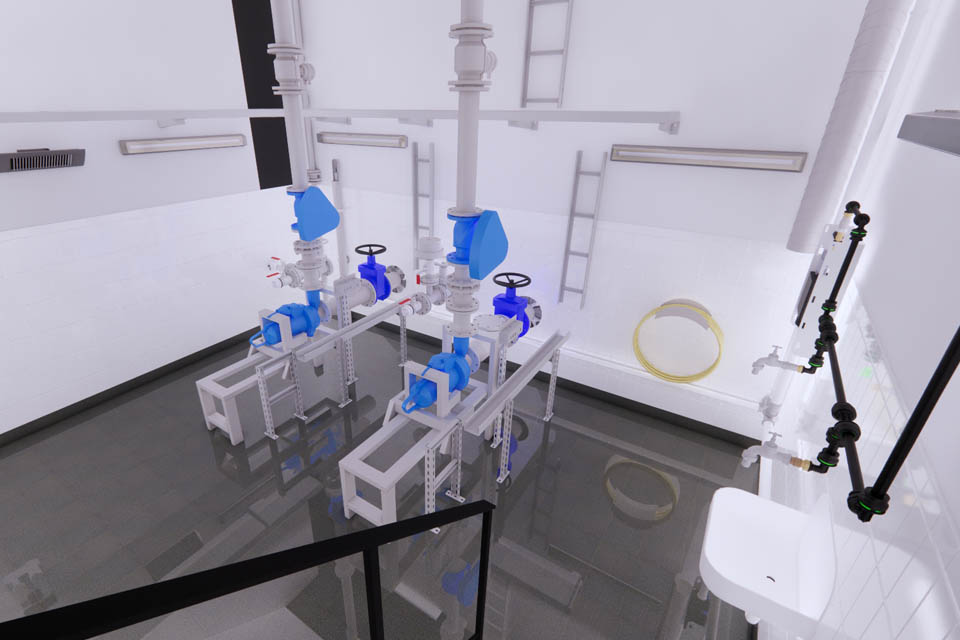

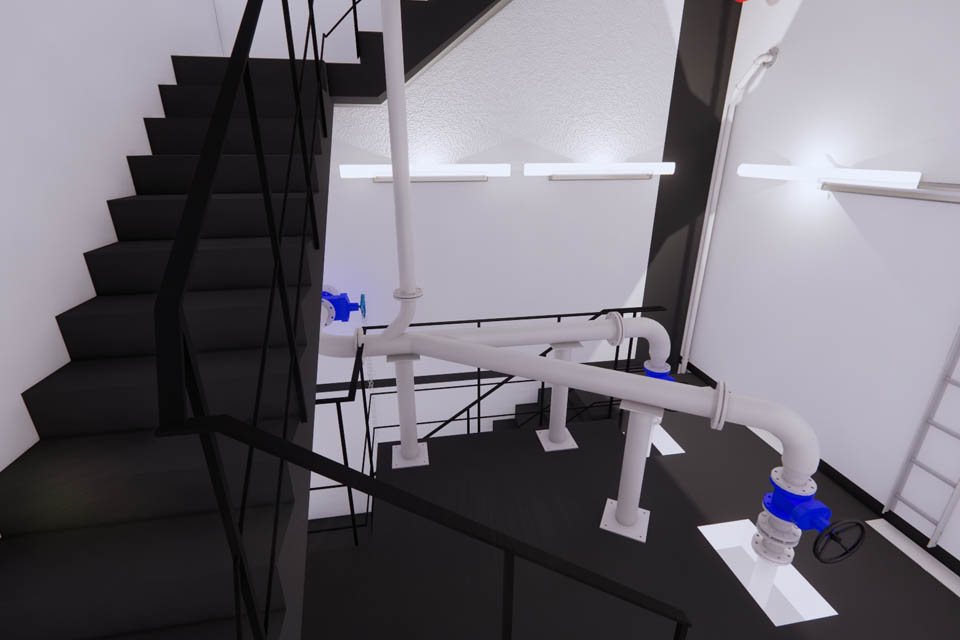

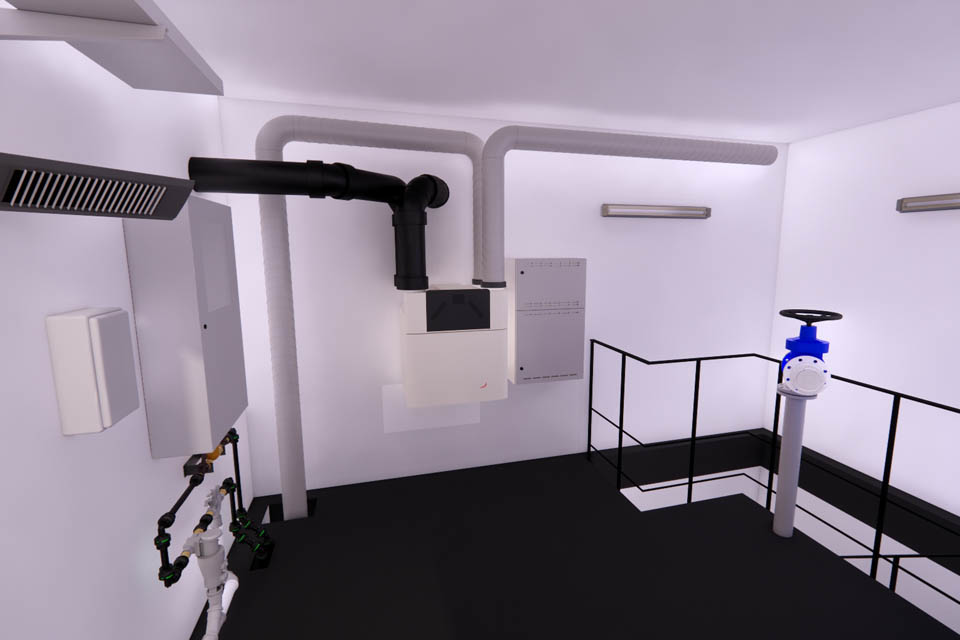

Umsetzung der Planung im 3D Programm
