PROJEKT 19I102B
Umbau eines Mischwasserpumpwerks in Köln
Erneuerung der technischen Ausrüstung der Bau-, Maschinen- und Rohrleitungstechnik und der EMSR-Technik für das Mischwasserpumpwerk.
Besonderheiten: Umbau im laufenden Betrieb
![](https://www.delta-umwelttechnik.de/wp-content/uploads/2023/02/Referenz-19I102B_2.jpg)
Detaillierte Informationen zum Projekt
Beschreibung der Planungsleistungen

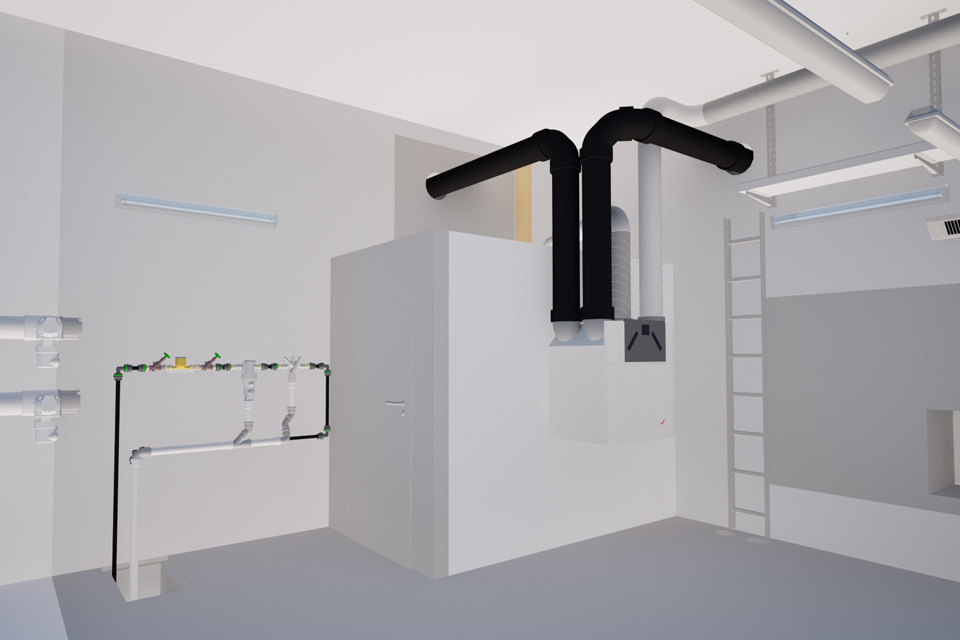

- Erneuerung der Lüftungstechnik mit Einbau einer zentralen Lüftungsanlage.

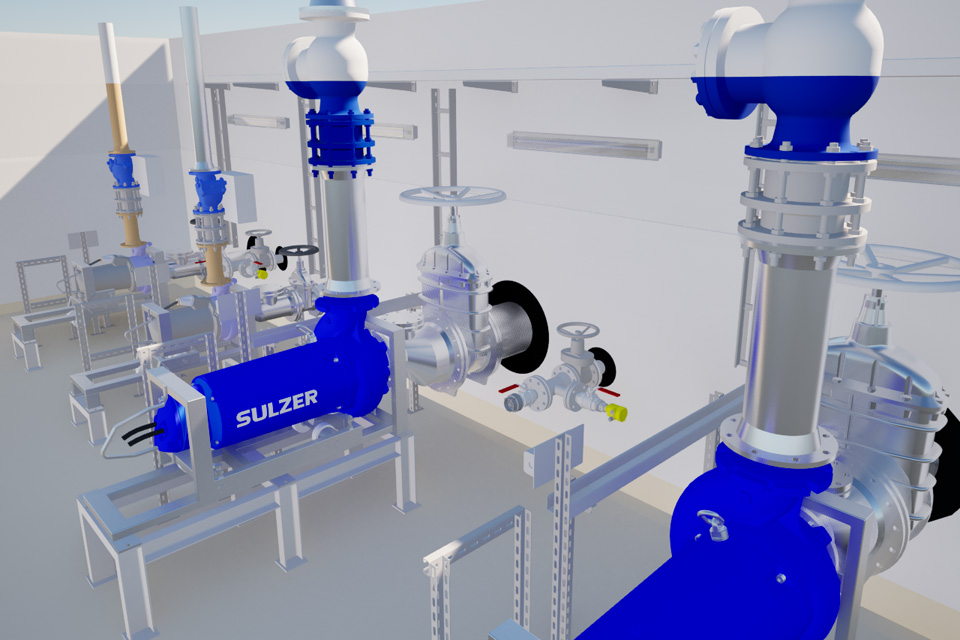

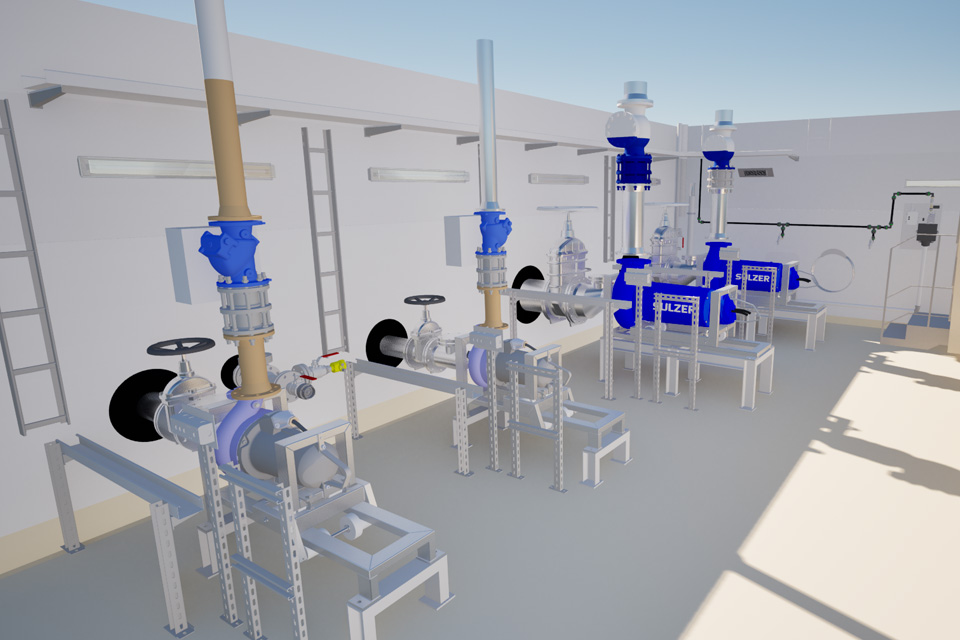

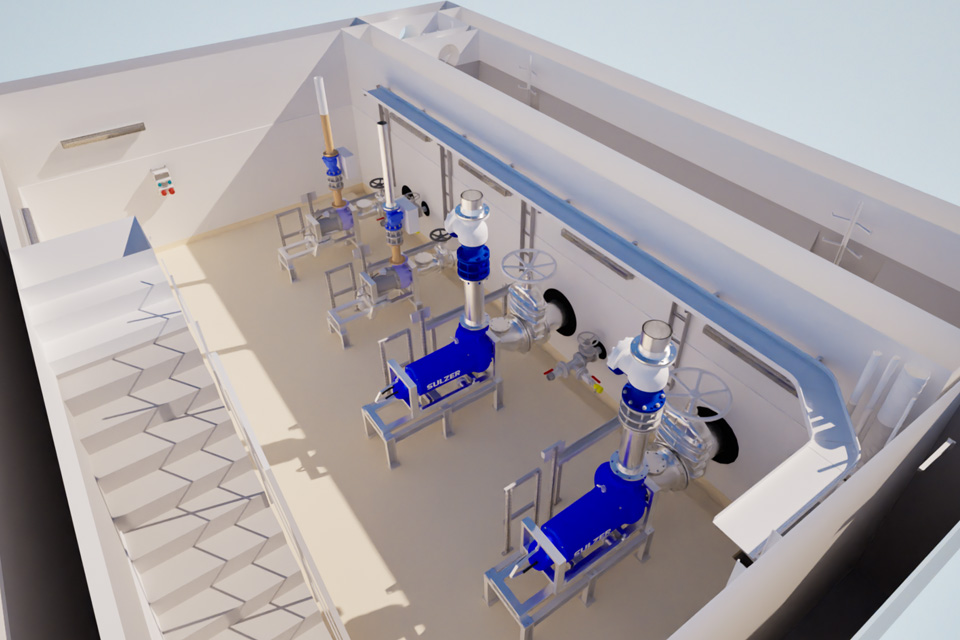

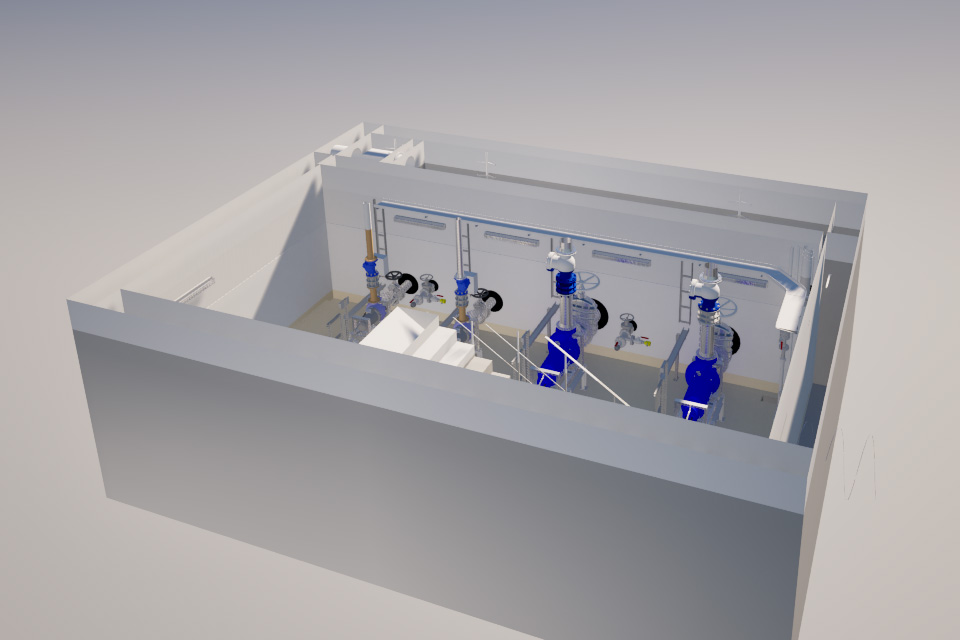

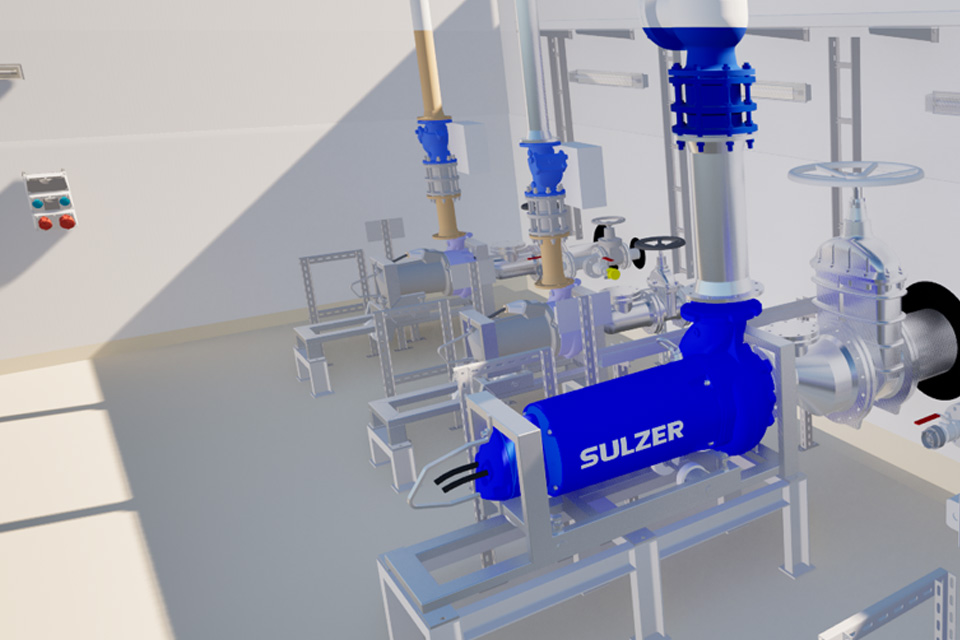

- Erneuerung der vorhandenen maschinentechnischen Ausrüstung des Pumpwerks unter energetischen sowie betrieblichen Gesichtspunkten.
- Erneuerung des Zulaufschiebers DN 400.

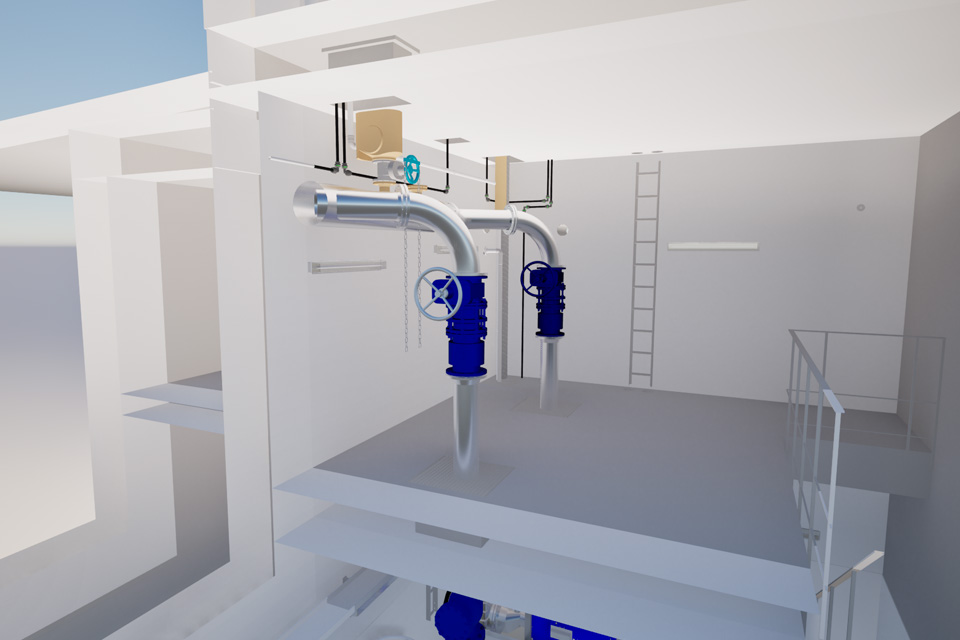

- Erneuerung der gesamten Rohrleitungs- und Armaturentechnik.
- Einbau von 3 Stück Steigebäumen in den Vorschächten zum Einstieg in das Pumpwerk.
- Erneuerung der Trinkwasseranlage.
- Aufbau eines Pumpenprovisoriums während der Umbauzeit.
- Erneuerung der messtechnischen Ausrüstung für das Pumpwerk.
- Anbindung der Station an das vorhandene Datenfernübertragungssystem des Kunden mit den neuen Datenpunkten.
- Erstellung einer Steuerungsbeschreibung zur Ansteuerung der Gesamtanlage.
- Erneuerung der gesamten Schalt- und Kabelanlage für das Pumpwerk.
- Herstellen des Potentialausgleichs innerhalb der Anlage, inkl. Prüfprotokollen.
- Bautechnische Arbeiten (neue Betonsockel der Pumpen, Verschluss der Lüftungsöffnungen der NEA)
- Rückbau und Entsorgung der Netzersatzanlage und zugehöriger Schaltanlage
- Maßnahmen zum Hochwasserschutz
![proj_icn_batt](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/proj_icn_batt-1.png)
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 1-9
Anlagengruppe 4, 7 und 8 Ingenieurbauwerke HOAI 2013, LP 1-9
Anlagengruppe 4, 7 und 8 Ingenieurbauwerke HOAI 2013, LP 1-9
![proj_icn_chart bar-1 Kopie](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/02/proj_icn_chart-bar-1-Kopie.png)
Kenndaten
Zulaufschacht mit Absperrschieber DN 400
![proj_icn_clck](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/proj_icn_clck-1.png)
Umsetzungszeitraum
04/2019 – voraussichtlich 12/2025 (Planung bis VOB-Abnahme)
![proj_icn_euro](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/proj_icn_euro-1.png)
Kostenumfang
Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 860.000,00 €
ca. 860.000,00 €
![proj_icn_star](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/proj_icn_star-1.png)
Besondere Leistungen
Erstellung der Betriebsanweisung, des
Explosionsschutzdokumentes, der Blitzschutz-Risikoanalyse, der Gefährdungsbeurteilung der Drosselkalibrierung und der
Stromlaufpläne mit EPLAN P8 in der aktuellen Version
