PROJEKT 21I107
Umbau eines Mischwasserpumpwerks in Mülheim a. d. Ruhr
Umbau und Ertüchtigung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Mischwasserpumpwerk in Mülheim a. d. Ruhr
Besonderheiten: Umbau im laufenden Betrieb
Leistungsumfang
Technische Ausrüstung, HOAI 2021, LPH 1-3 & 5-8
(Maschinentechnik & EMSR-Technik)
(Maschinentechnik & EMSR-Technik)
Kenndaten
Mischwasserkanal DN 300, Druckrohrleitung DN 200
Umsetzungszeitraum
08/2021 – 03/2024 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 385.500,00 €
[€ netto] ca. 385.500,00 €
Besondere Leistungen

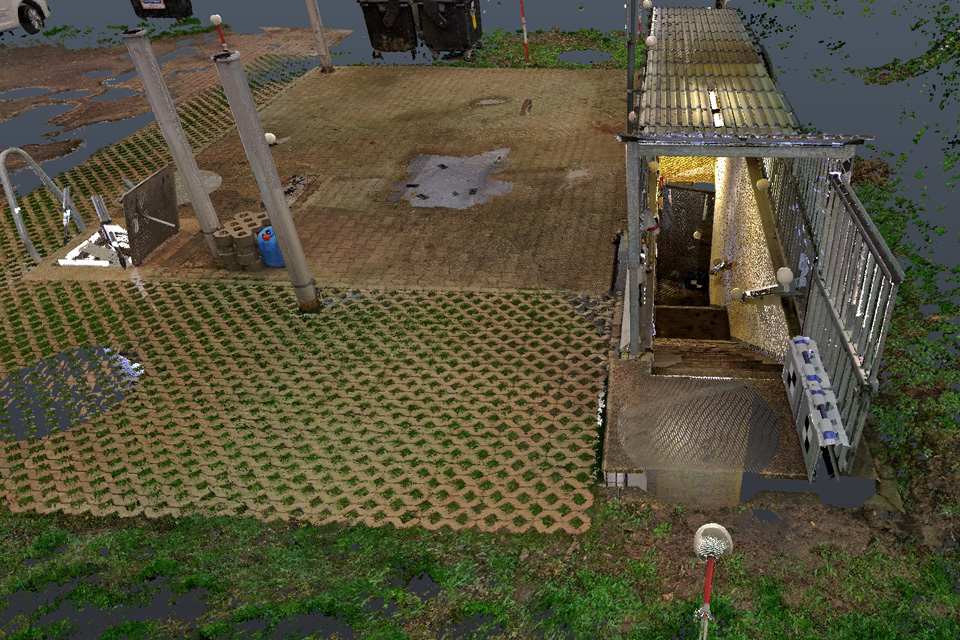

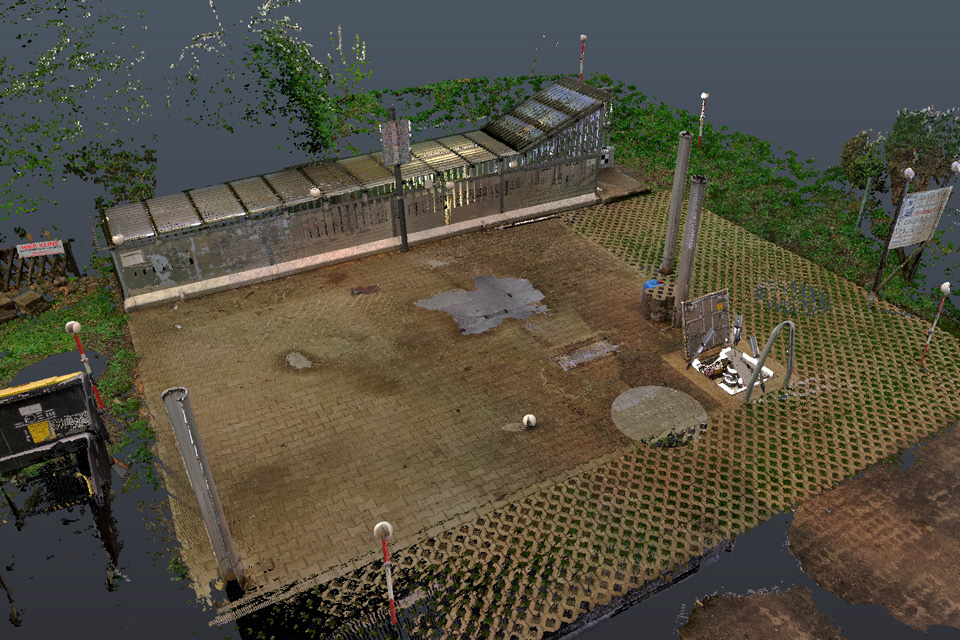

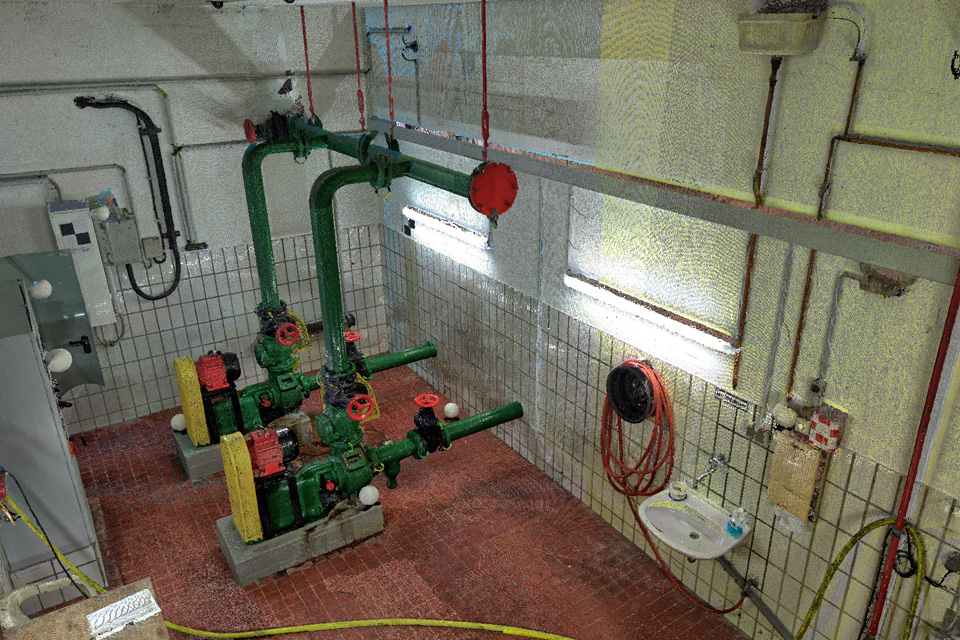

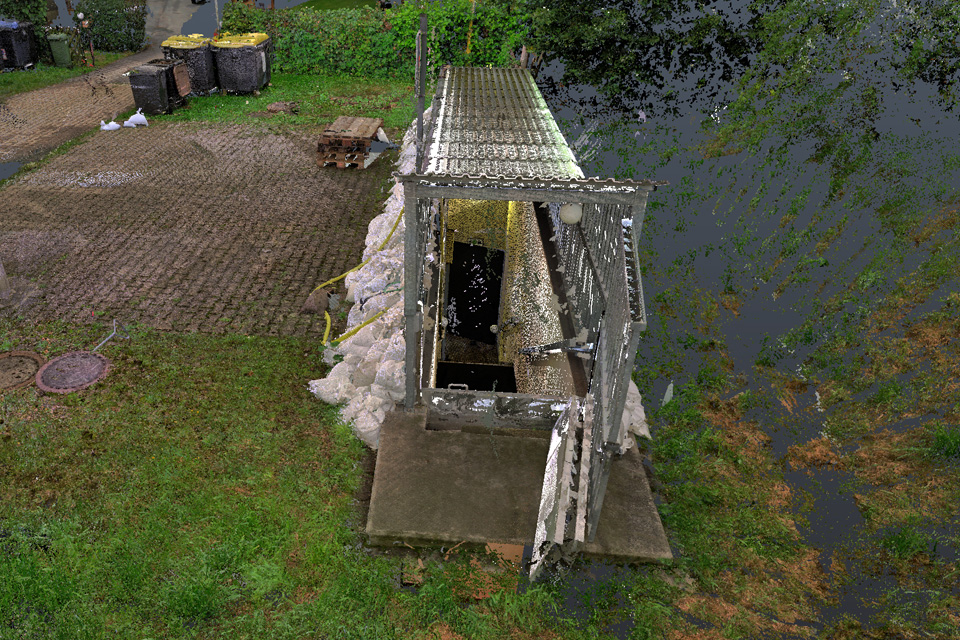

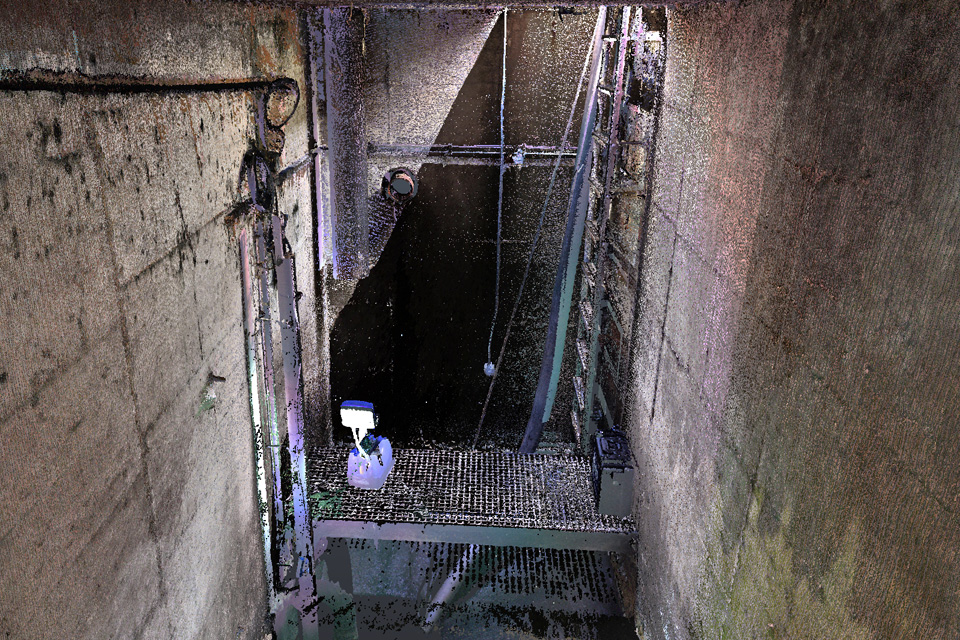

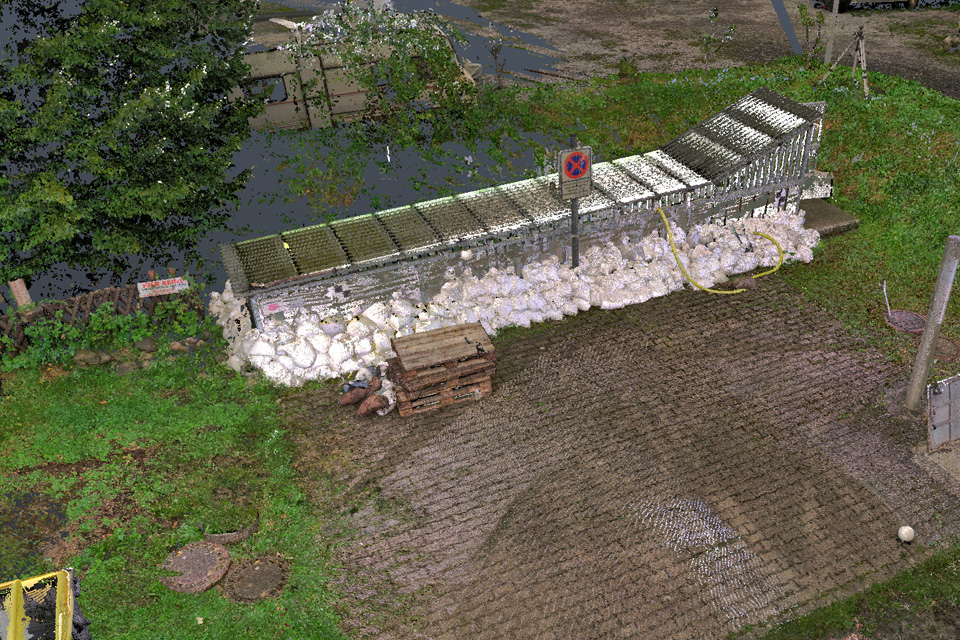

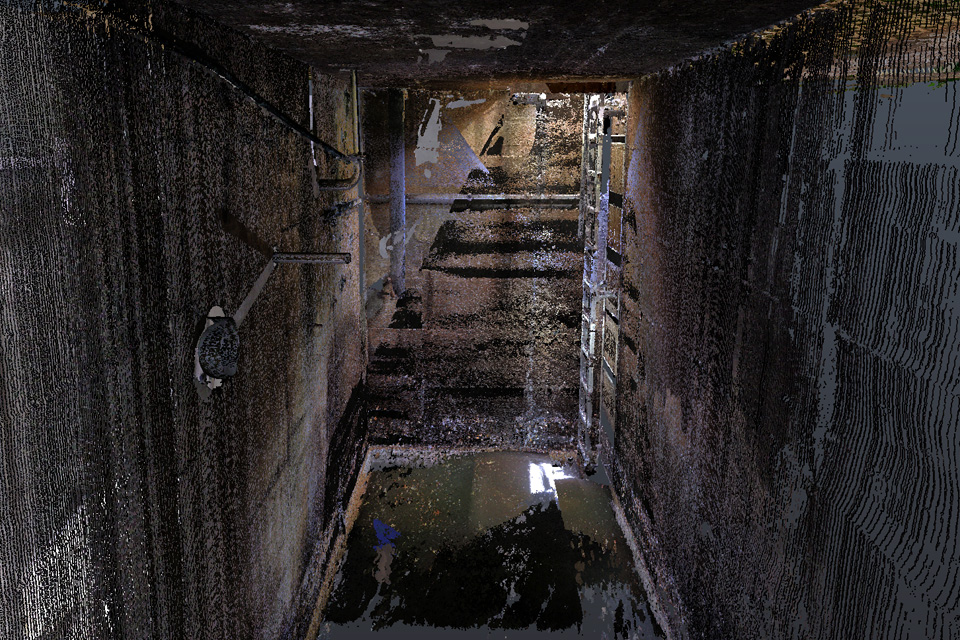

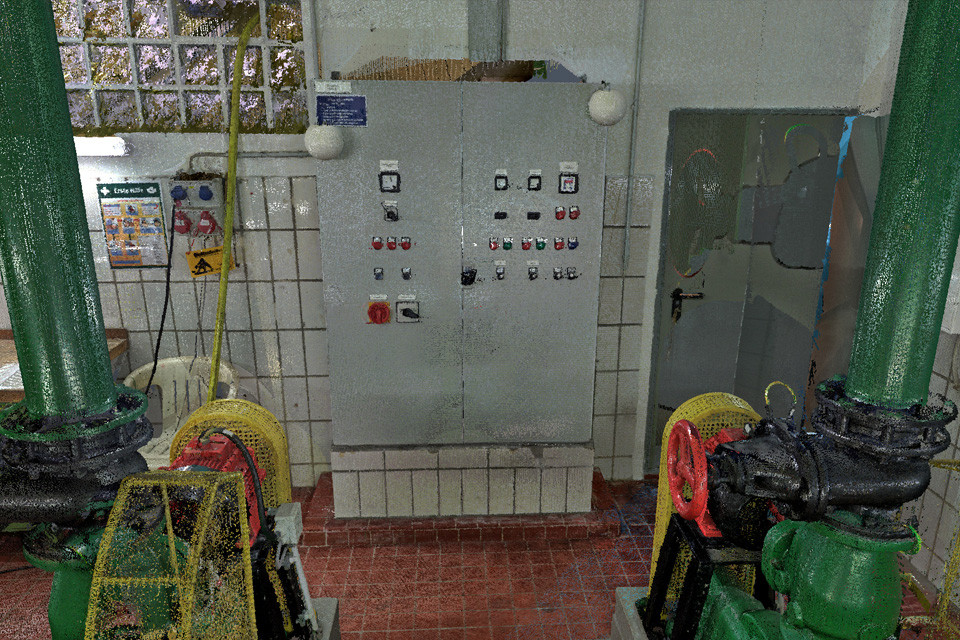

Bestandserfassung mittels 3D Laserscanner I

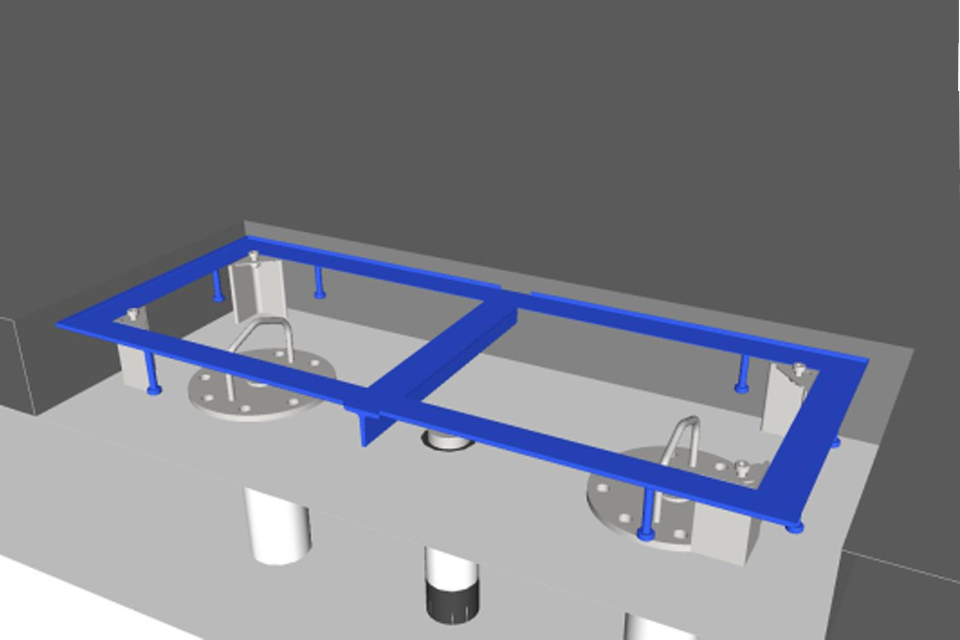

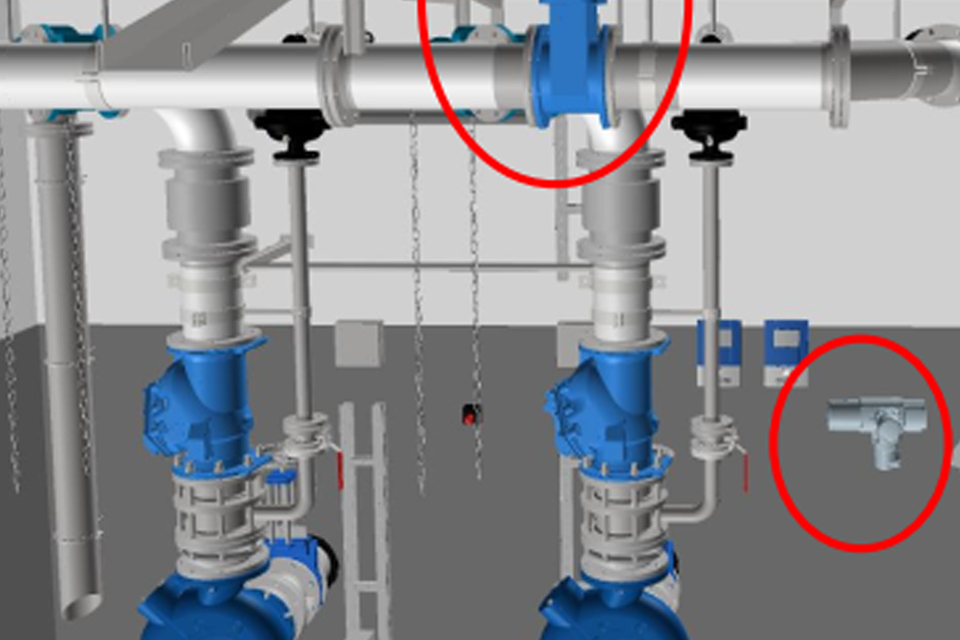

Erstellung des 3D Modells I Erstellung der
Beleuchtungsberechnung I Erstellung der
Stromlaufpläne I Erstellung des
Explosionsschutzdokuments I Erstellung der
Steuerungsprogramm/HMI Programmierung I
Einmessen der Gesamtanlage nach Umbau I
Erstellung der Betriebsanweisung I Erstellung der
Bestandszeichnungen nach dem Umbau
(As Bulit) I Erstellung der
Blitzschutz-Risikoanalyse I Erstellung der
Bestandsdokumentation
Erstellung des 3D Modells I Erstellung der
Beleuchtungsberechnung I Erstellung der
Stromlaufpläne I Erstellung des
Explosionsschutzdokuments I Erstellung der
Steuerungsprogramm/HMI Programmierung I
Einmessen der Gesamtanlage nach Umbau I
Erstellung der Betriebsanweisung I Erstellung der
Bestandszeichnungen nach dem Umbau
(As Bulit) I Erstellung der
Blitzschutz-Risikoanalyse I Erstellung der
Bestandsdokumentation
Beschreibung der Planungsleistungen
Umbau und Ertüchtigung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Mischwasserpumpwerk in Mülheim a. d. Ruhr.
Maschinen- und Rohrleitungstechnik

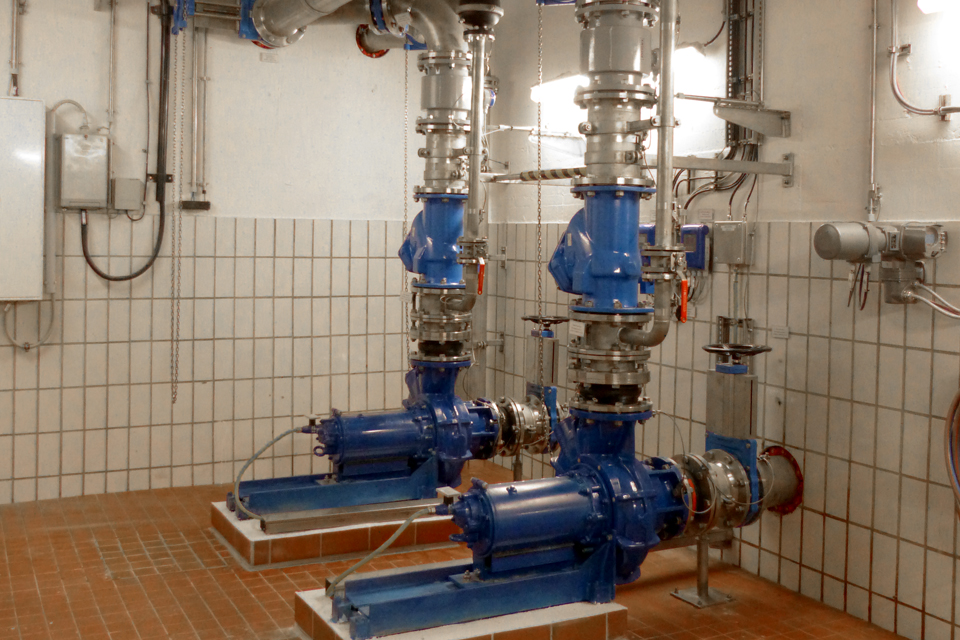

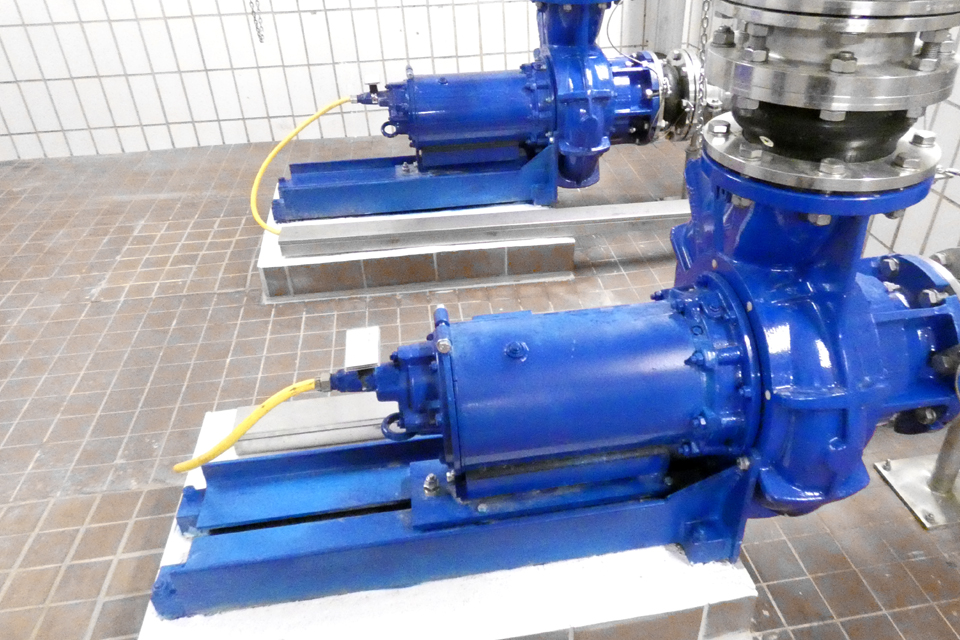

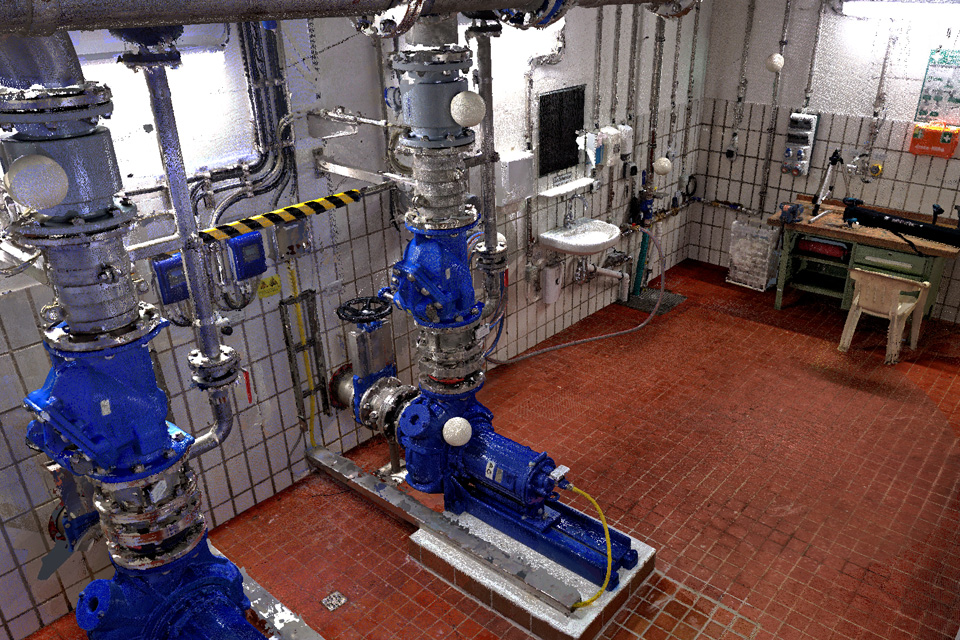

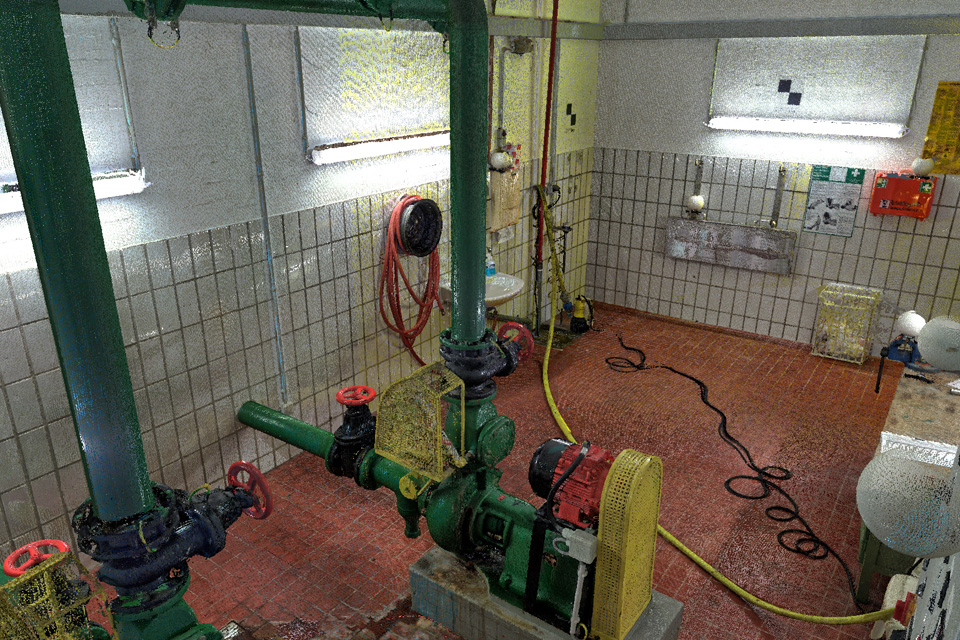

- Austausch der Mischwasserpumpen 1+2

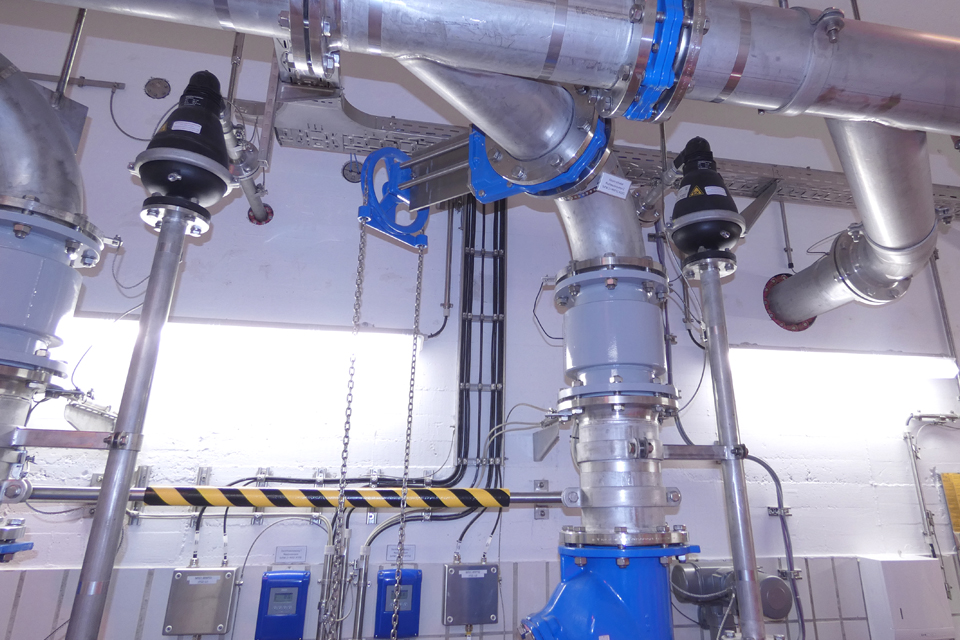

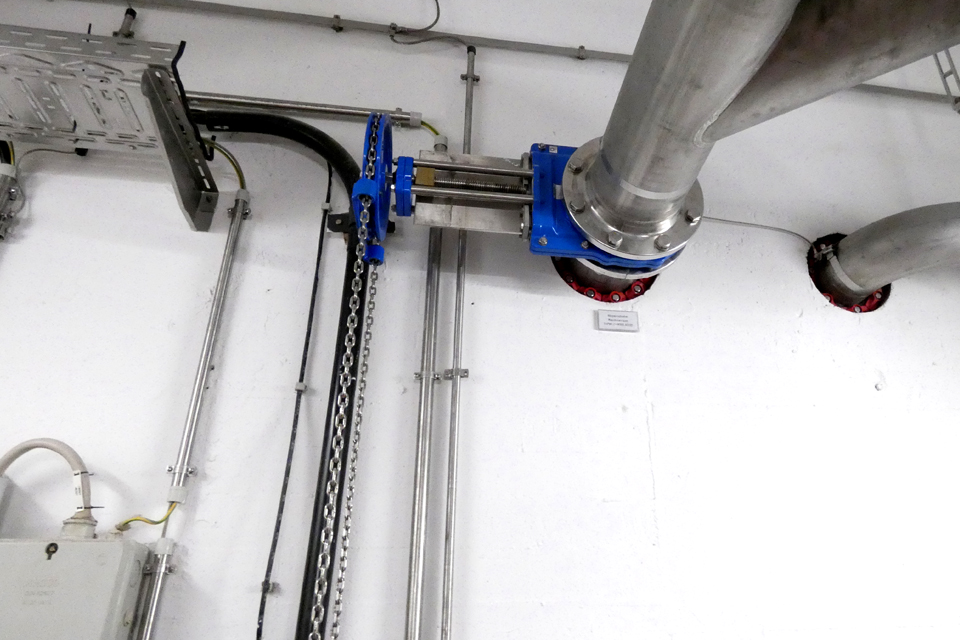

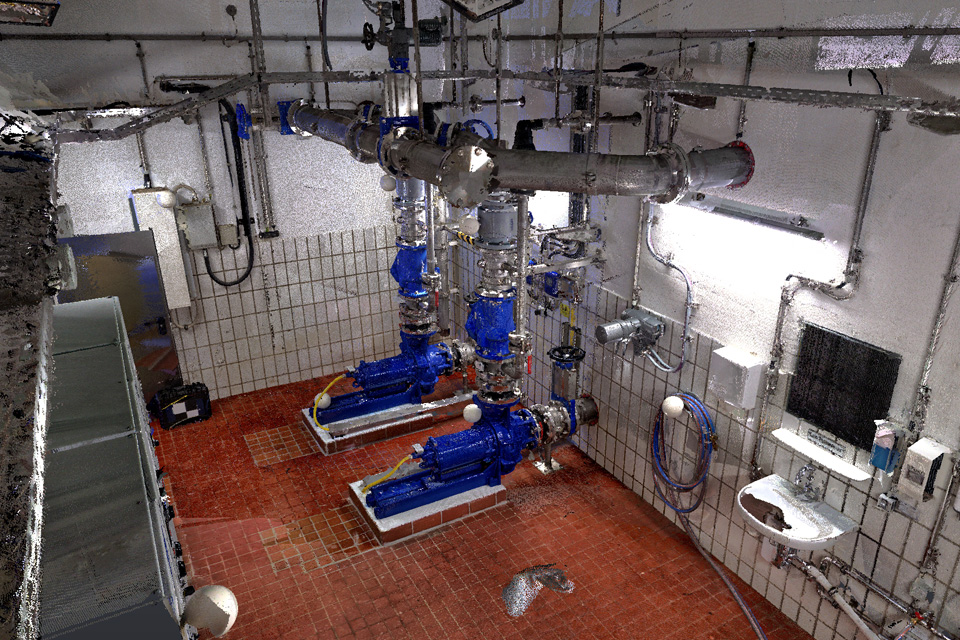

- Erneuerung der vorhandenen Rohrleitungs- und Armaturentechnik
- Anpassung/Erweiterung der Lüftungsleitungen
- Erneuerung der Rohrleitung der Kellerentwässerungspumpe
EMSR-Technik
- Erneuerung der messtechnischen Ausrüstung für das Pumpwerk
- Anbindung der Station an das vorhandene Datenfernübertragungssystem
- Erstellung einer Steuerungsbeschreibung zur Ansteuerung der Gesamtanlage

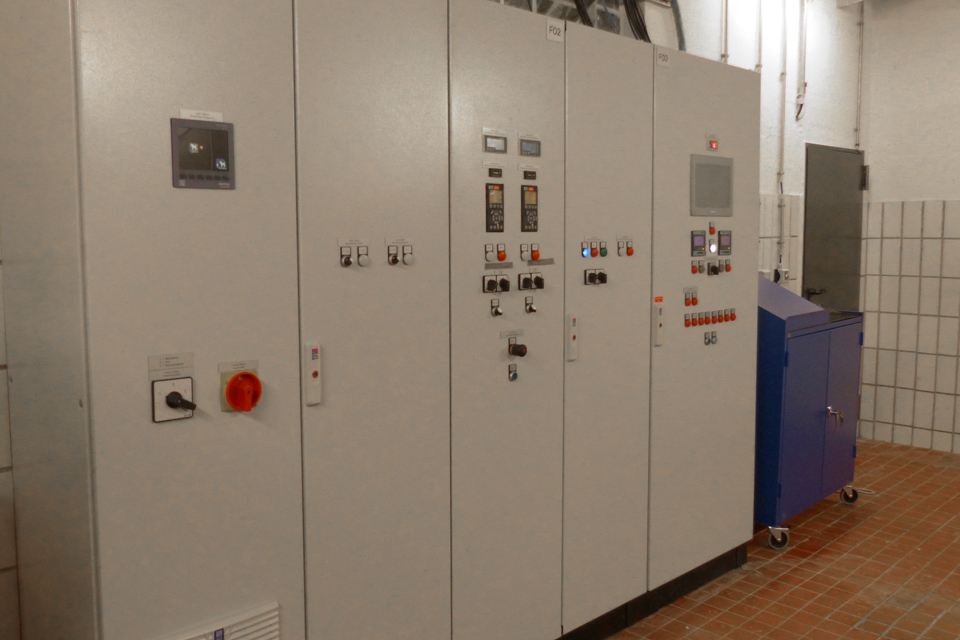

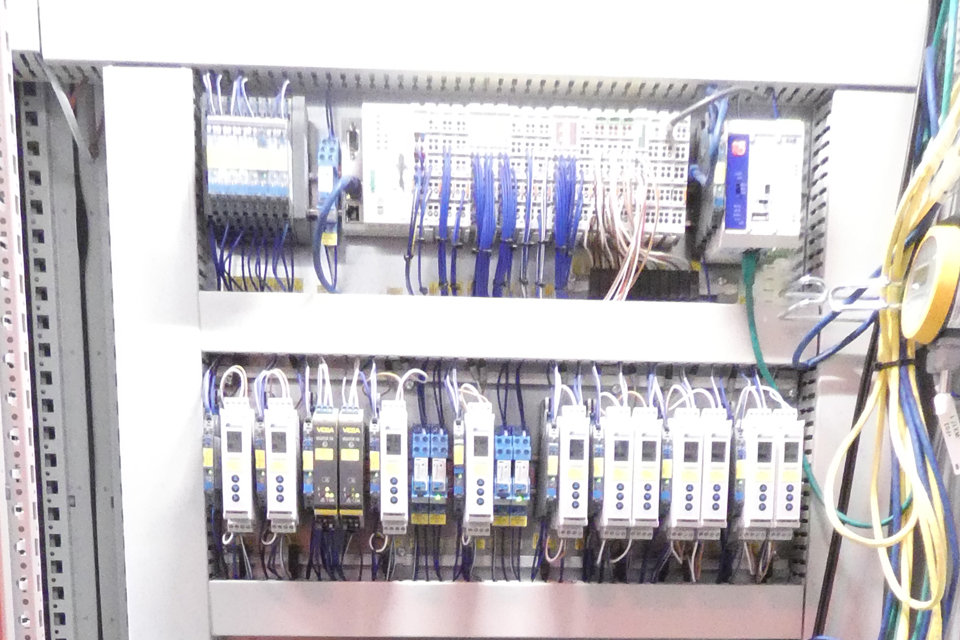

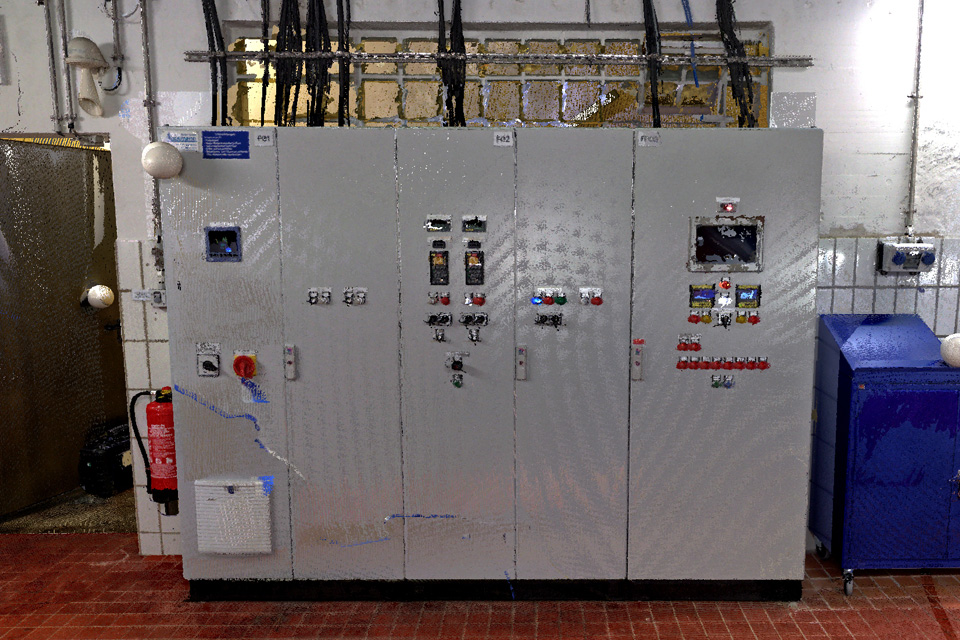

- Erneuerung der gesamten Schalt- und Kabelanlage für das Pumpwerk
- Herstellung eines Potentialausgleiches innerhalb der Anlage, inkl. Prüfprotokollen
Bautechnik
- Tiefbauarbeiten am Pumpwerk zur Anpassung DRL und Notumlaufleitung
- Diverse Kernbohrungen für neue Leitungsführung
- Diverse Verschlüsse von nicht mehr benötigten Öffnungen

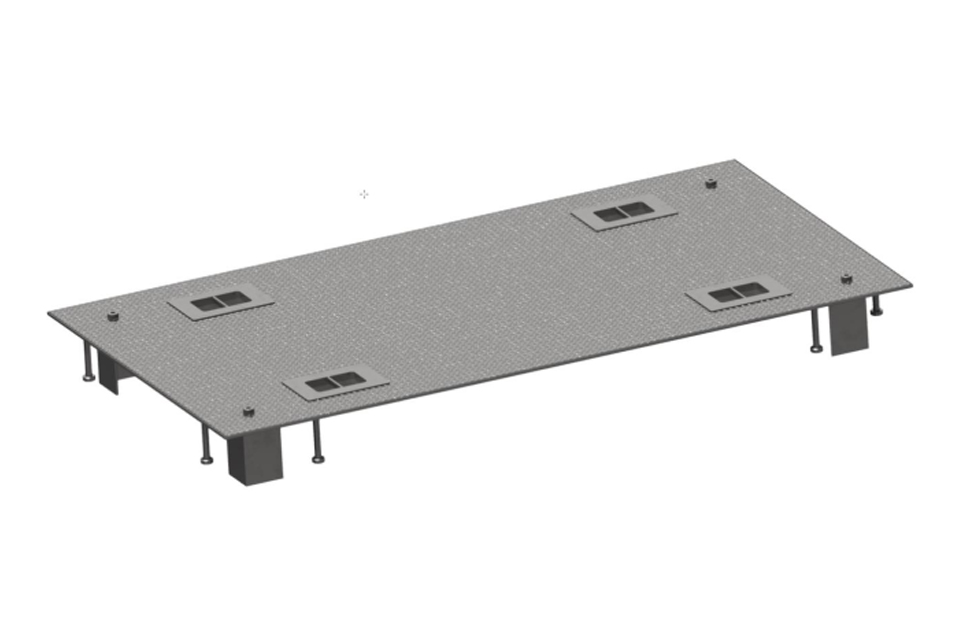

- Abbruch des Pumpensockels und Neuaufbau des Sockels
- Abbruch des Schaltanlagensockels
- Sanierung der Zugangstüre

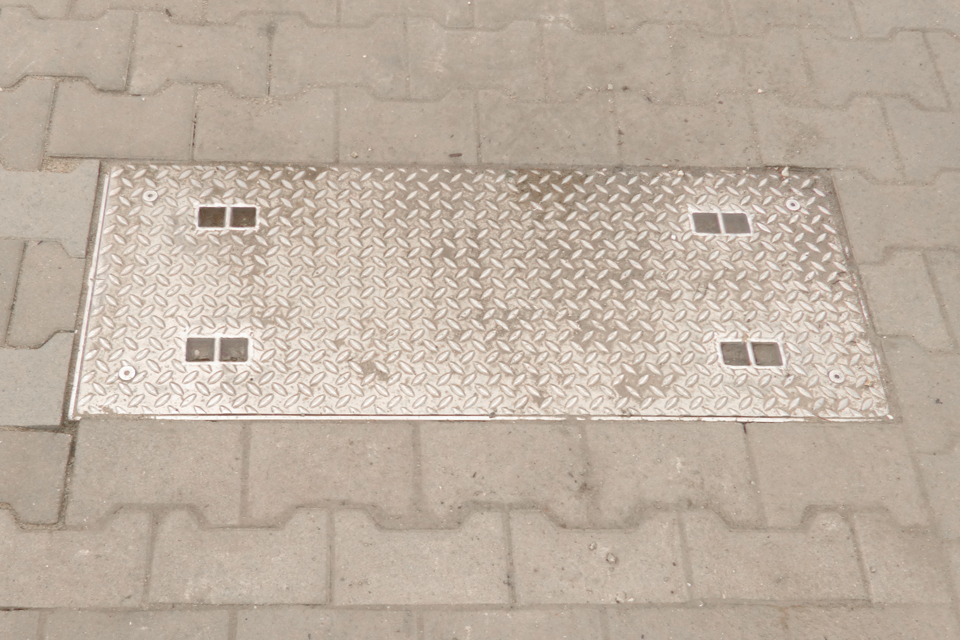

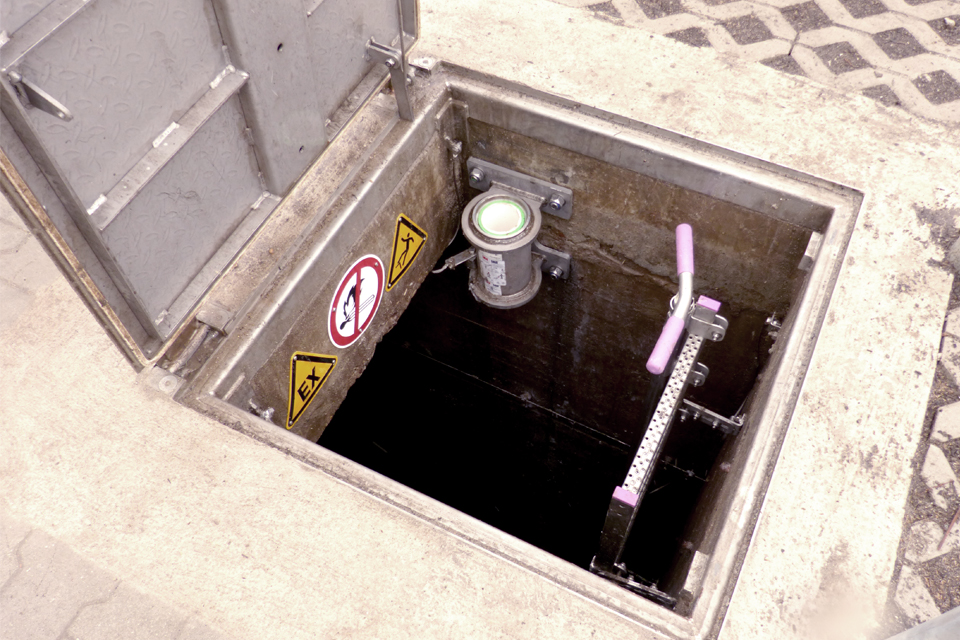

- Abdeckung der Messungen in der Pflasterfläche
- Maler- und Fliesenarbeiten
- Pflasterarbeiten
