PROJEKT 21I108
Umbau eines Mischwasserpumpwerks II in Mülheim a. d. Ruhr
Umbau und Ertüchtigung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Mischwasserpumpwerk II in Mülheim a. d. Ruhr
Besonderheiten: Umbau im laufenden Betrieb
Beschreibung der Planungsleistungen
Unser Kunde betreibt und wartet in Mülheim ein Mischwasserpumpwerk. Das unterirdisch errichtete Pumpwerk diente dazu, zufließendes Mischwasser aus dem DN 300-Mischwasserkanal zwischenzuspeichern und anschließend über eine Druckrohrleitung DN 200 in den nächsten Freispiegelkanal zu fördern.
Im Zuge der Sanierung des Pumpwerks wurden Planungsleistungen zur Verbesserung der Bautechnik, der Maschinen- und Rohrleitungstechnik sowie der EMSR-Technik erbracht.
Detaillierte Informationen zum Projekt
Maschinentechnik

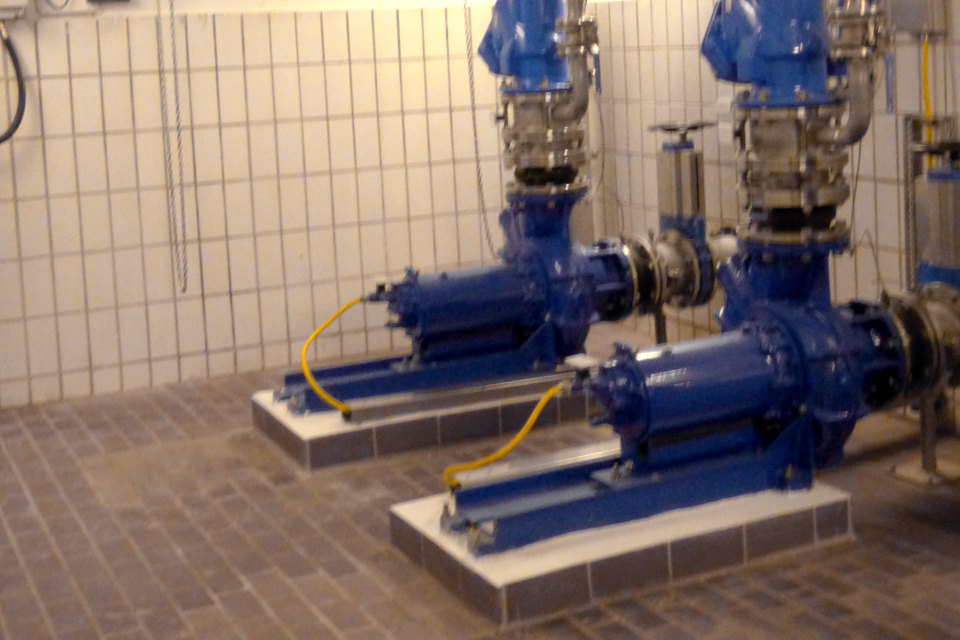

- Austausch der Mischwasserpumpen 1+2

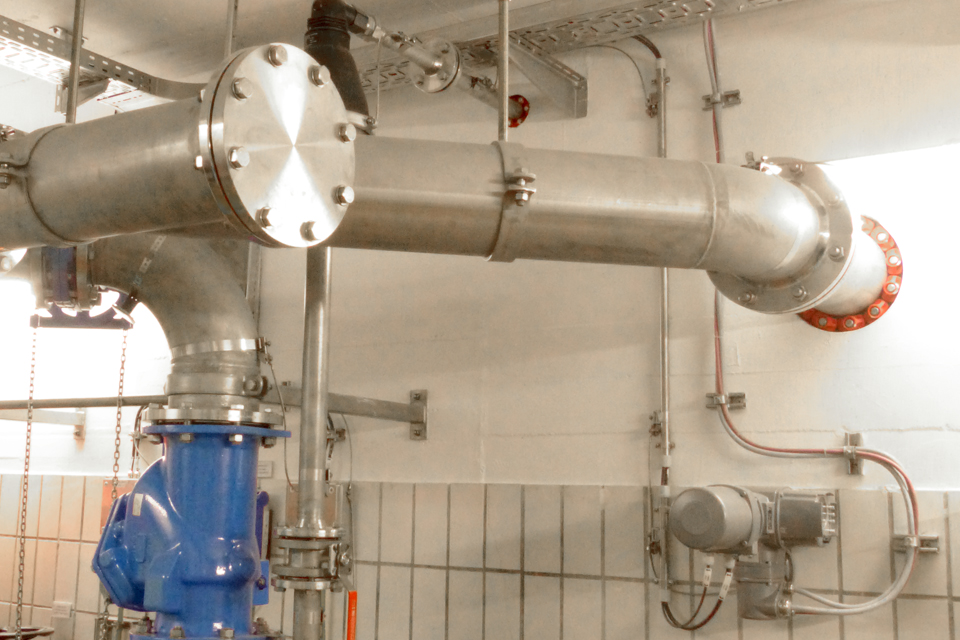

- Erneuerung der vorhandenen Rohrleitungs- und Armaturentechnik
- Anpassung/Erweiterung der Lüftungsleitungen
- Erneuerung der Rohrleitung der Kellerentwässerungspumpe
EMSR-Technik

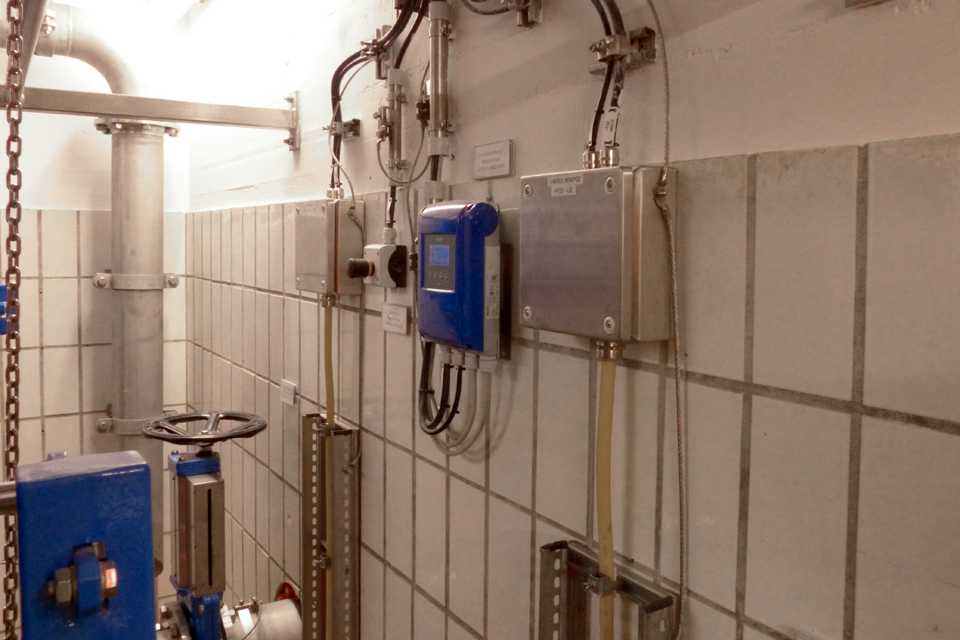

- Erneuerung der messtechnischen Ausrüstung für das Pumpwerk
- Anbindung der Station an das vorhandene Datenfernübertragungssystem mit den neuen Datenpunkten
- Erstellung einer Steuerungsbeschreibung zur Ansteuerung der Gesamtanlage

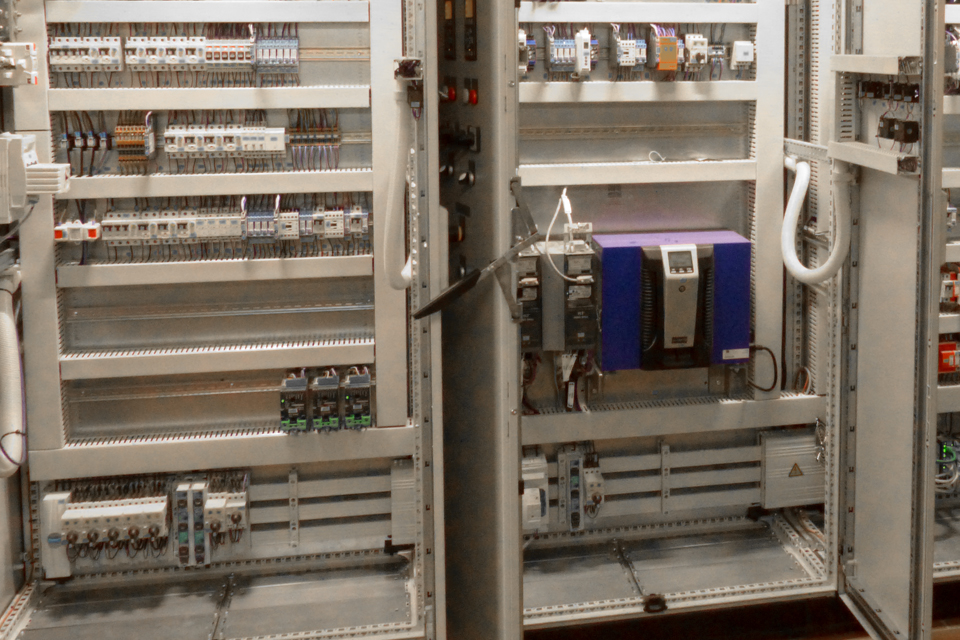

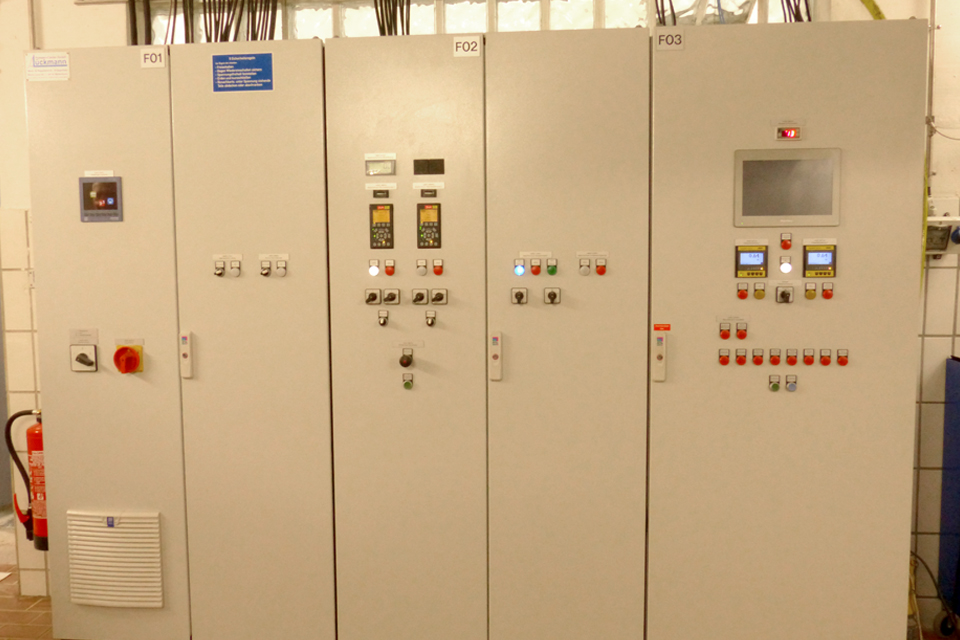

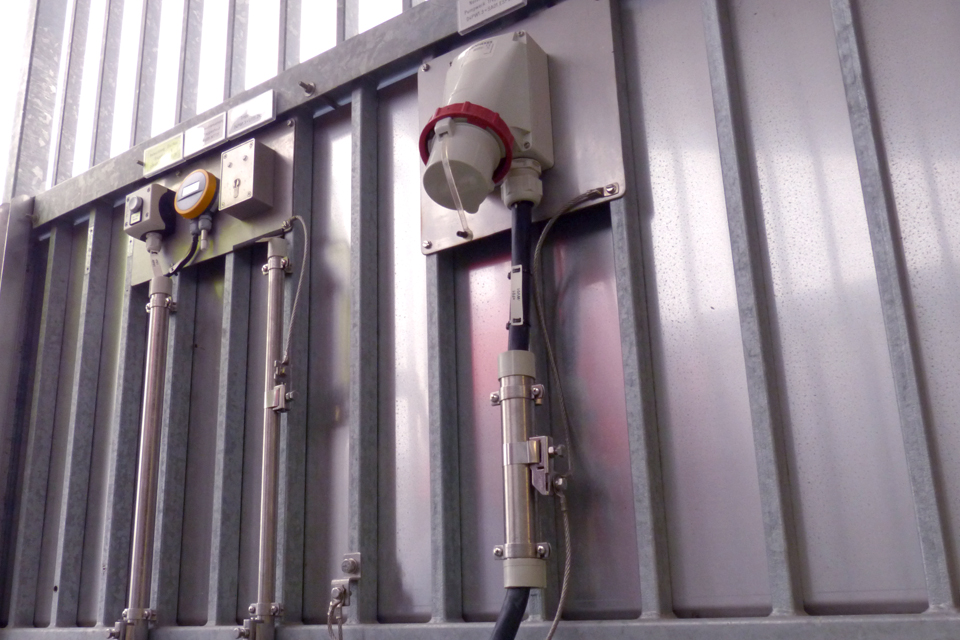

- Erneuerung der gesamten Schalt- und Kabelanlage für das Pumpwerk
- Herstellung eines Potentialausgleiches innerhalb der Anlage, inkl. Prüfprotokollen
Bautechnik

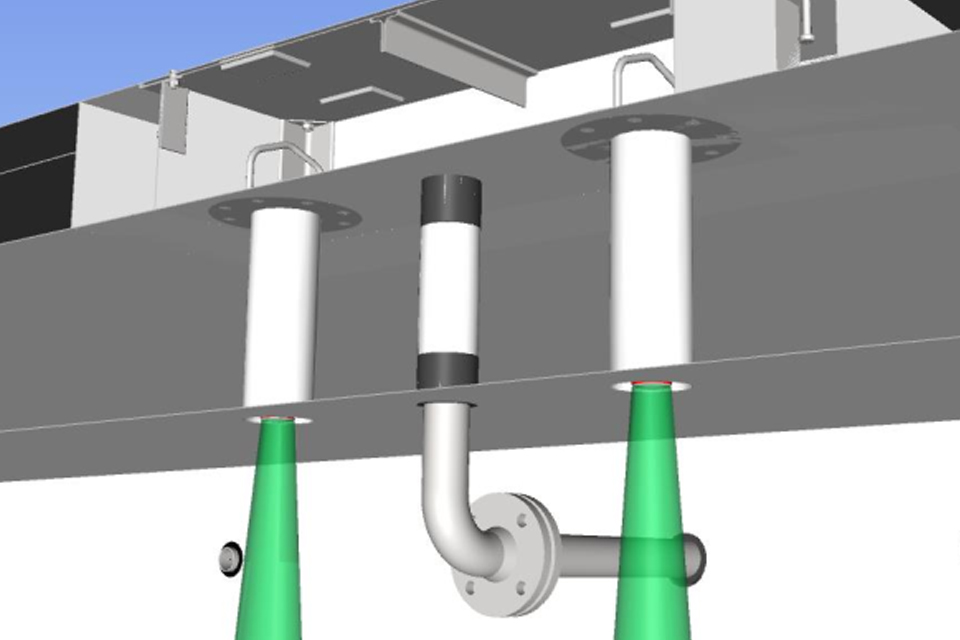

- Tiefbauarbeiten am Pumpwerk zur Anpassung der DRL und Notumlaufleitung
- Diverse Kernbohrungen für neue Leitungsführung
- Diverse Verschlüsse von nicht mehr benötigten Öffnungen

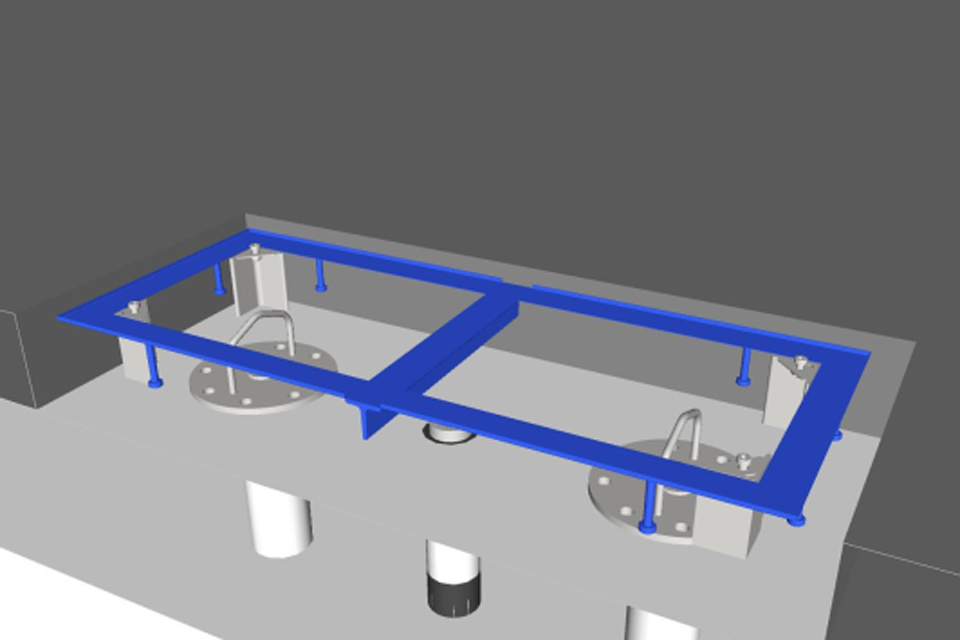

- Abbruch des Pumpensockels und Neuaufbau des Sockels
- Abbruch der Schaltanlagensockel

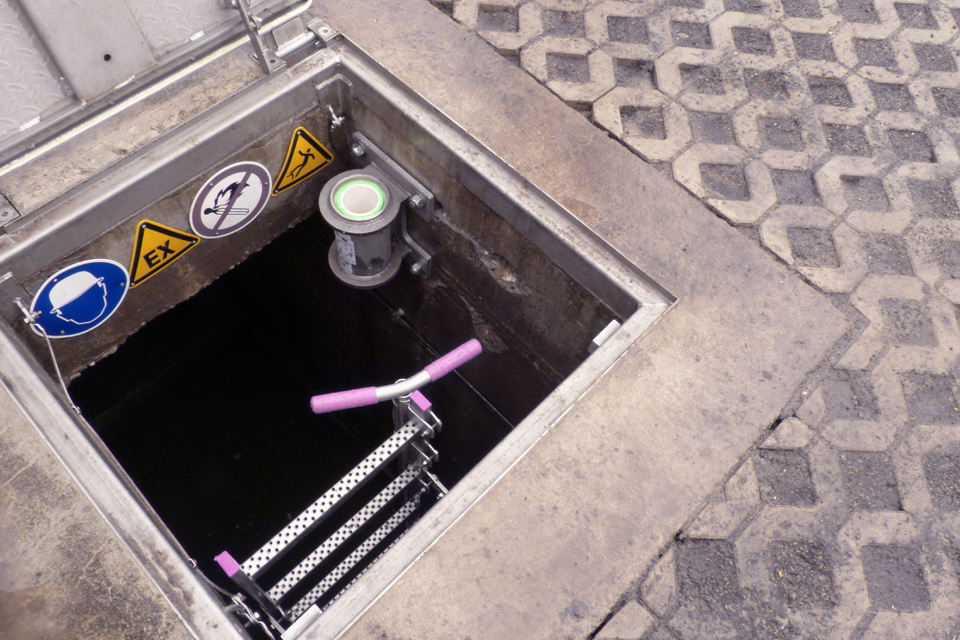

- Sanierung der Zugangstüre

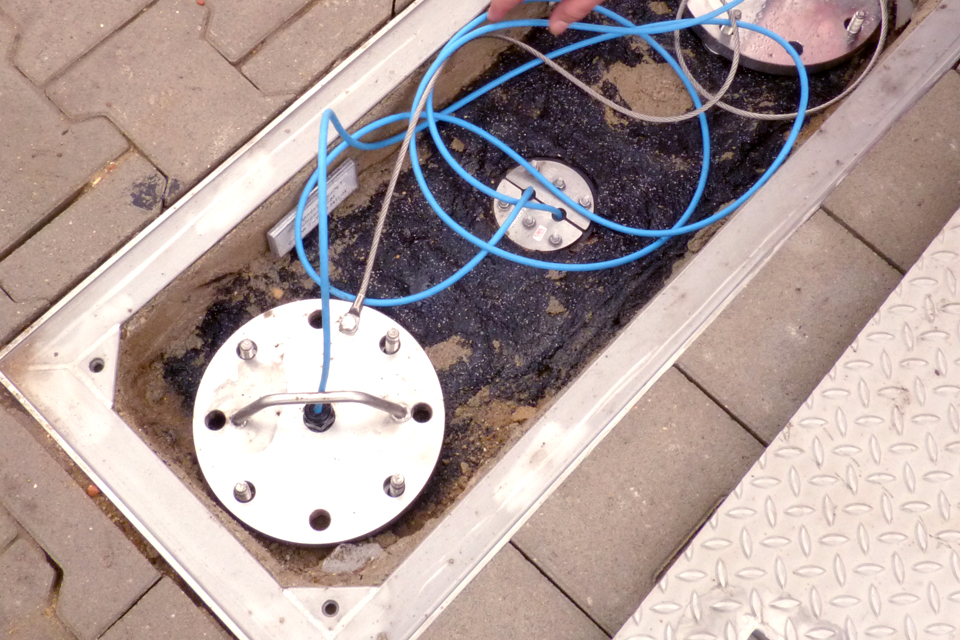

- Abdeckung der Messungen in der Pflasterfläche
- Maler- und Fliesenarbeiten
- Pflasterarbeiten
Leistungsumfang
Technische Ausrüstung, HOAI 2021, LPH 1-3 & 5-8
(Maschinentechnik & EMSR-Technik)
(Maschinentechnik & EMSR-Technik)
Kenndaten
Mischwasserkanal DN 300, Druckrohrleitung DN 200
Umsetzungszeitraum
08/2021, 03/2023 - 02/2024 (Projektbeginn, Baubeginn bis VOB Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 401.500,00 €
ca. 401.500,00 €
Besondere Leistungen

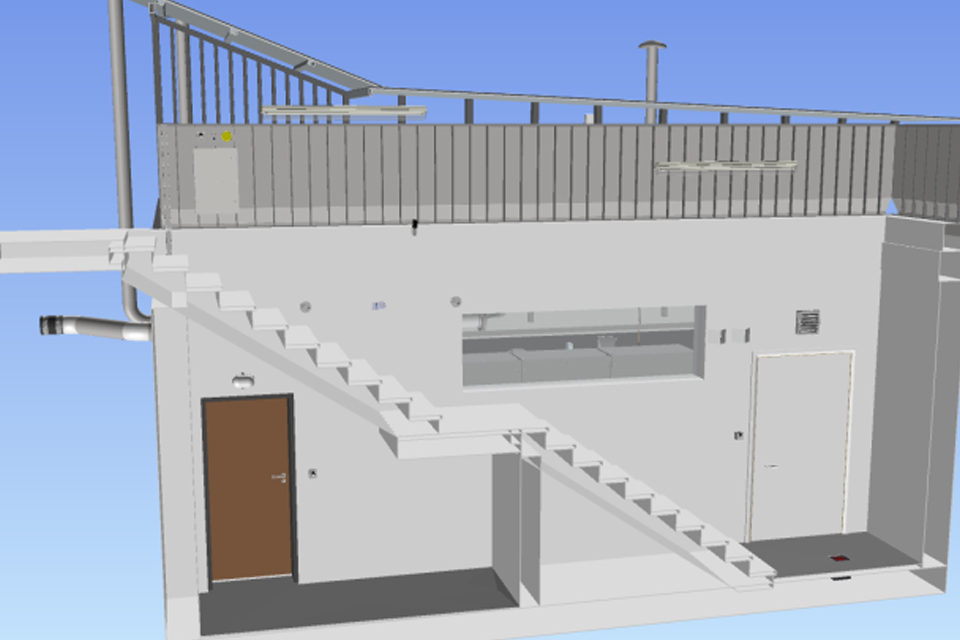

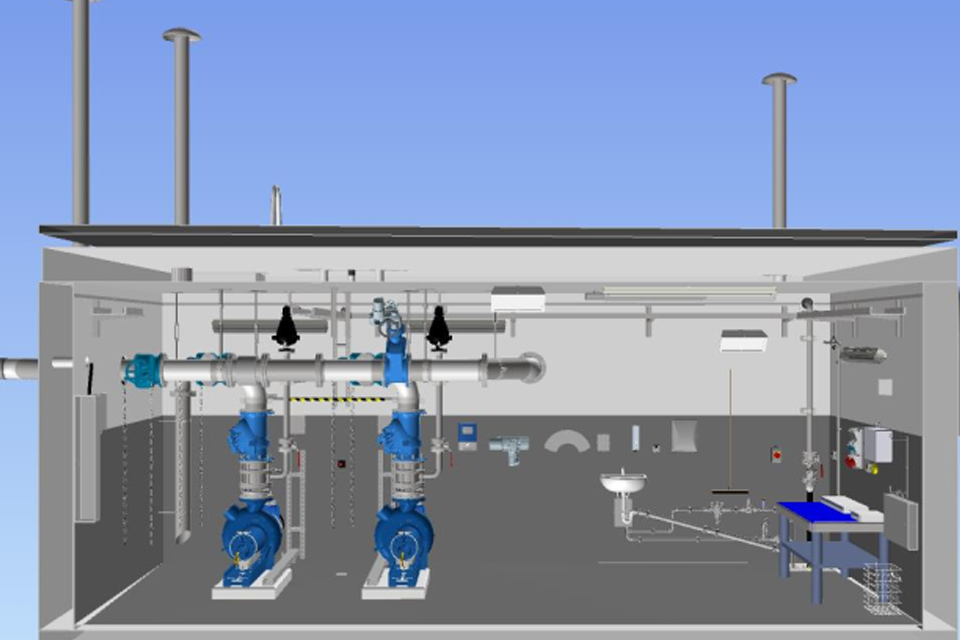

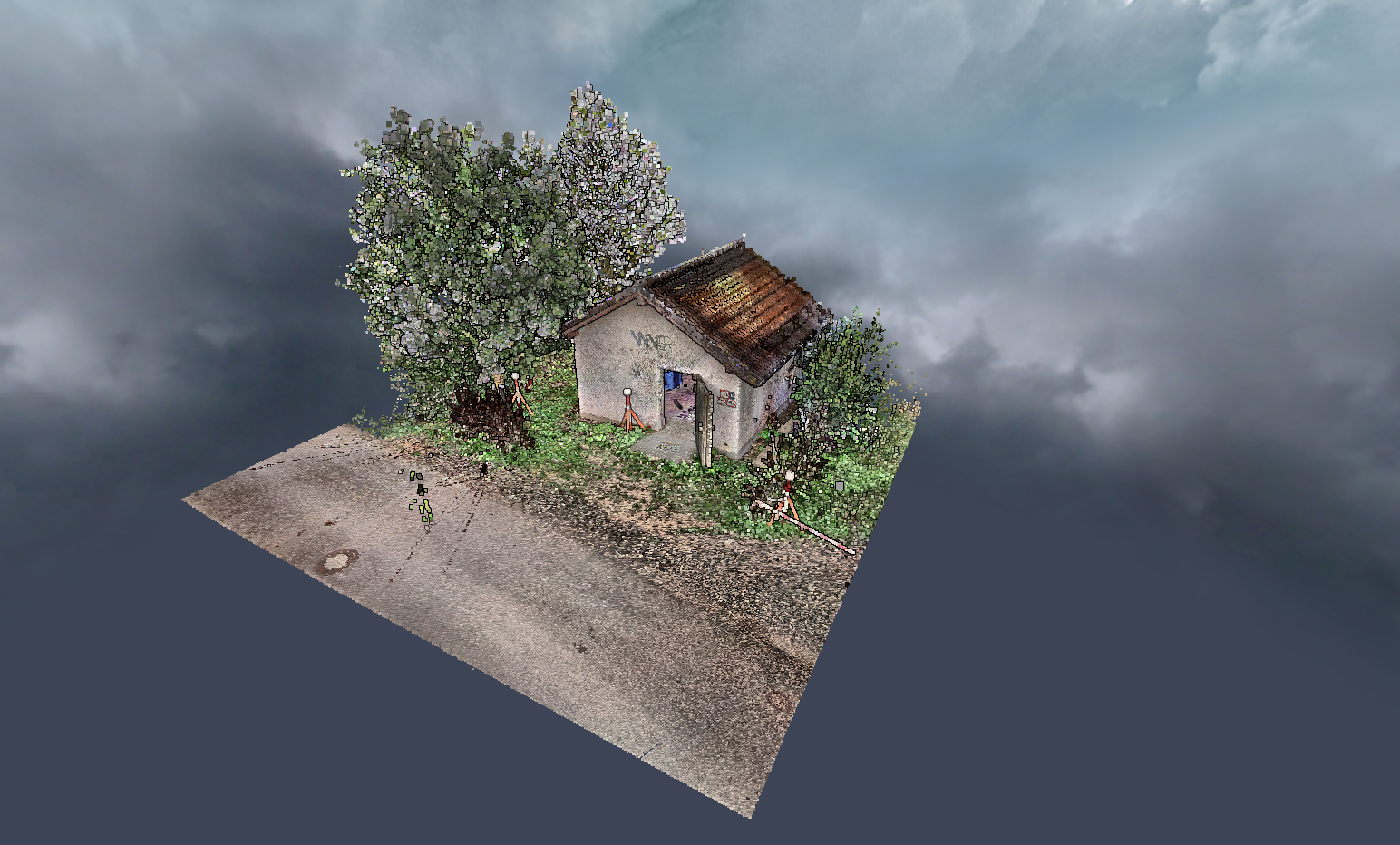

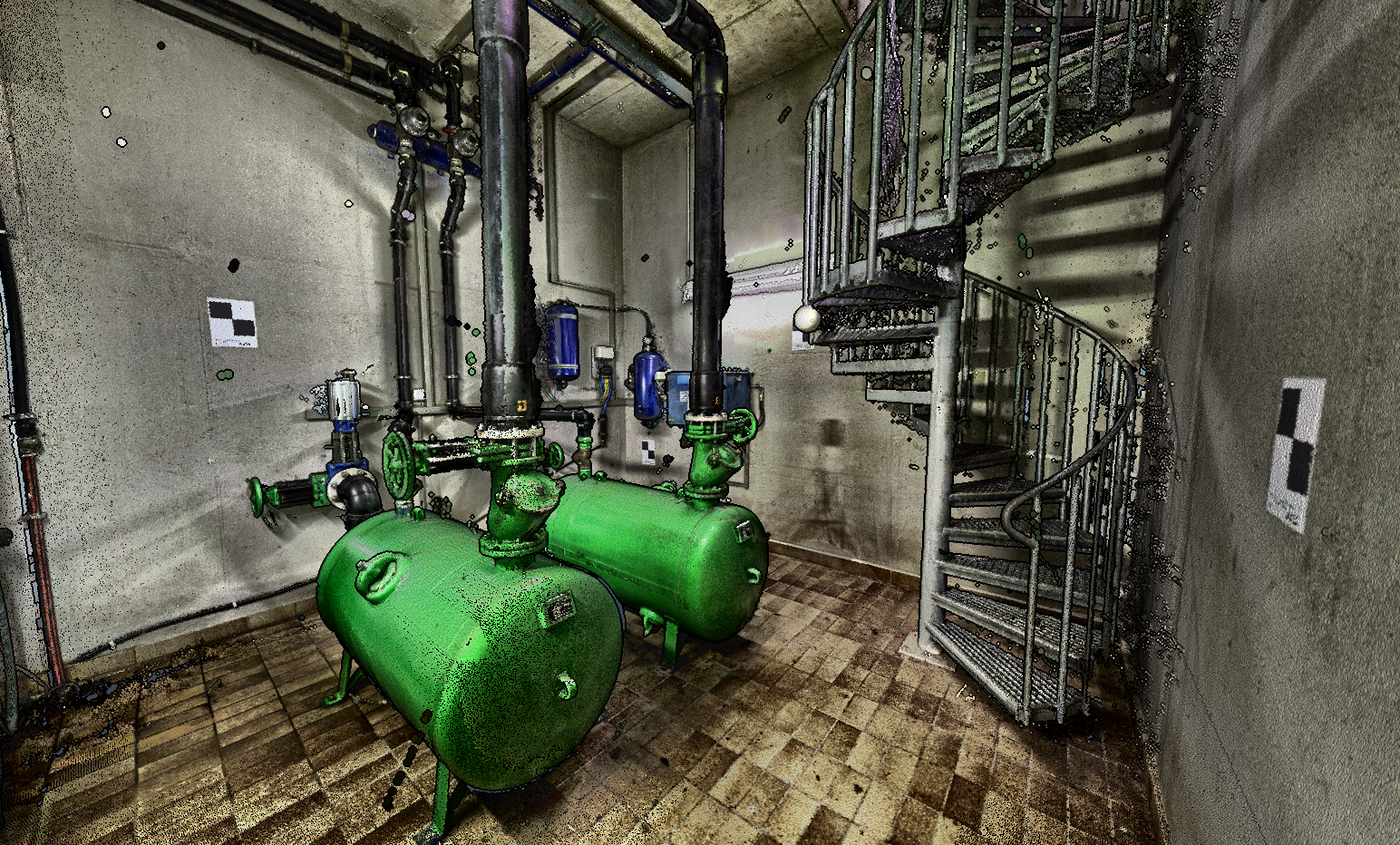

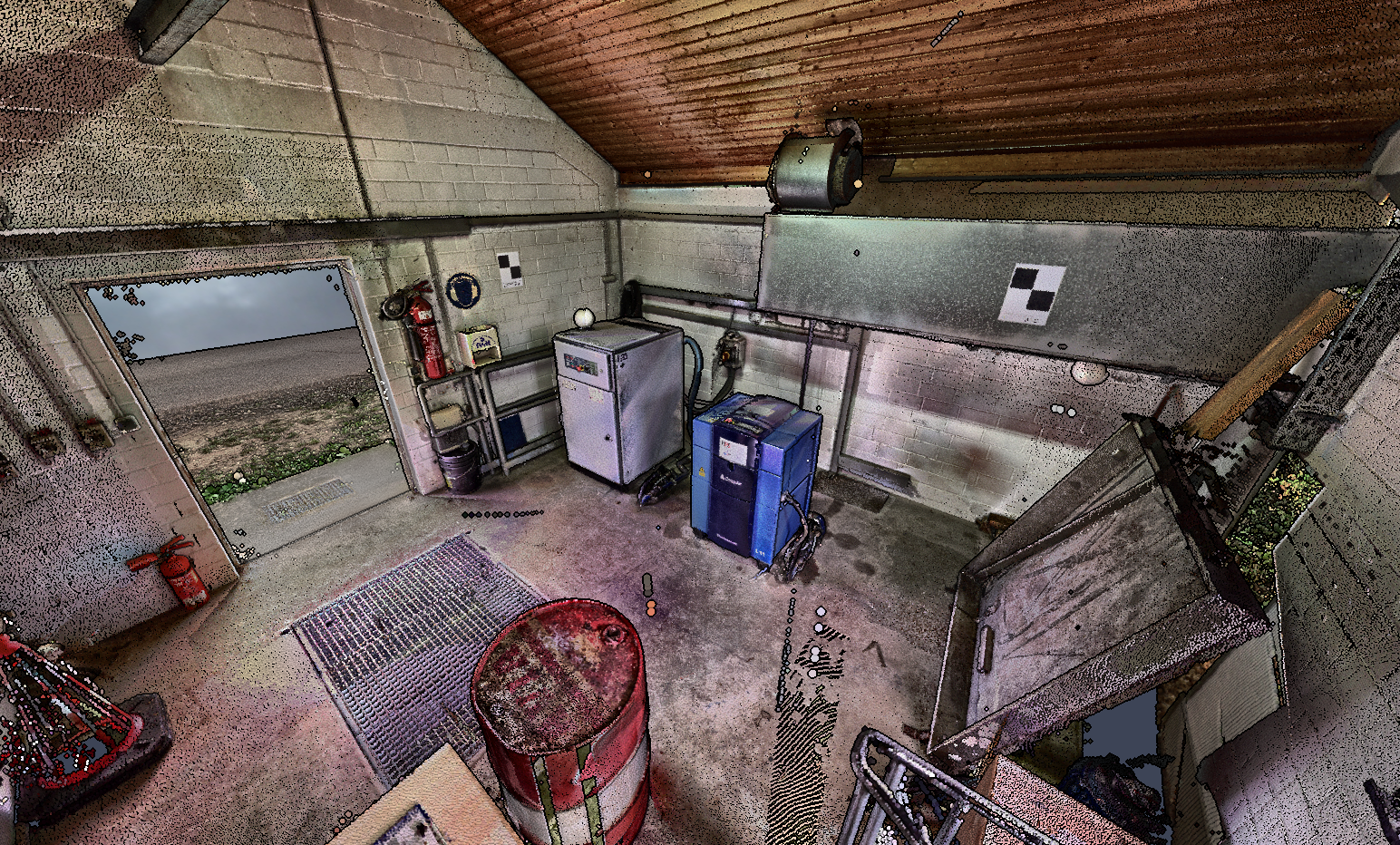

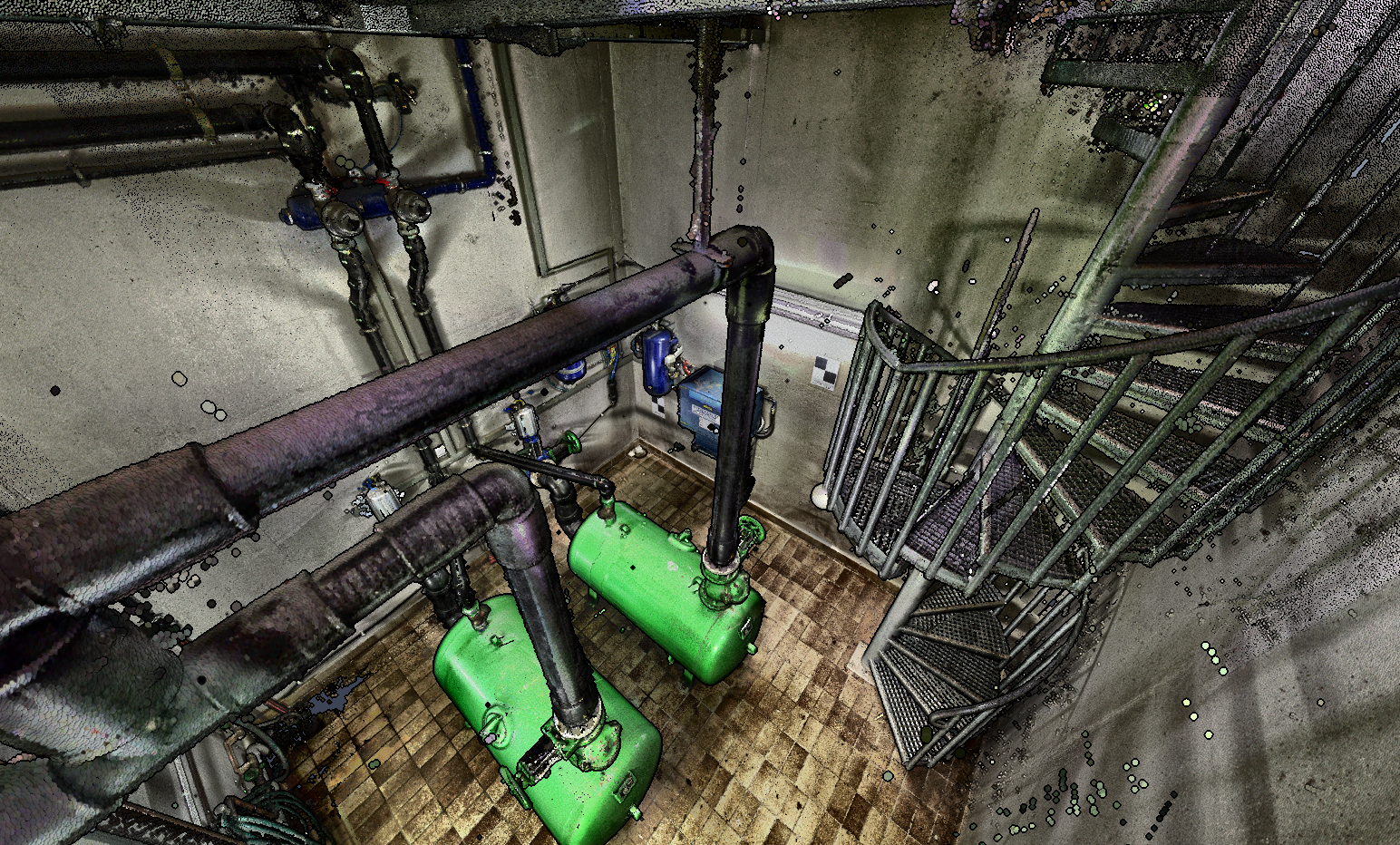

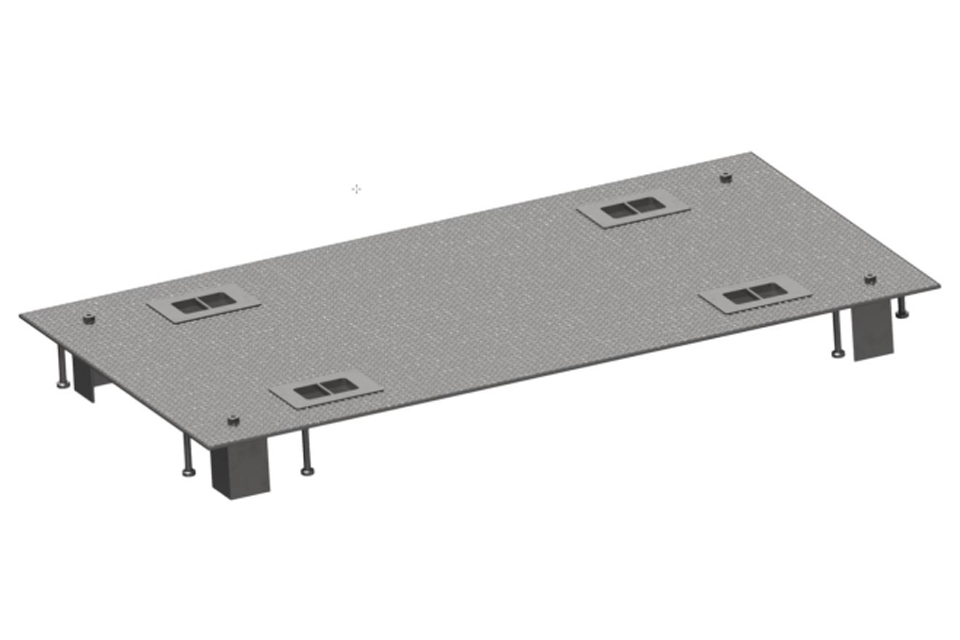

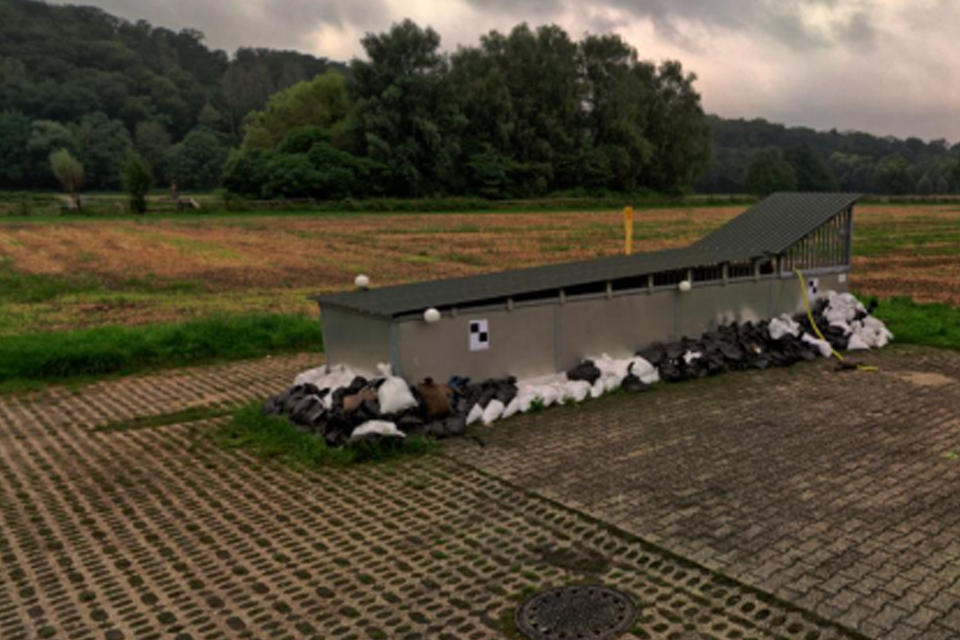

Bestandserfassung mittels 3D Laserscanner I Erstellung des 3D Modells I Erstellung der Beleuchtungsberechnung I Erstellung der Stromlaufpläne I Erstellung des Explosionsschutzdokuments I
Erstellung der Steuerungsprogramm/HMI Programmierung I
Einmessen der Gesamtanlage nach Umbau I Erstellung der
Betriebsanweisung I Erstellung der Bestandszeichnungen nach dem Umbau (As Bulit) I Erstellung der Blitzschutz-Risikoanalyse I Erstellung der Bestandsdokumentation
Erstellung der Steuerungsprogramm/HMI Programmierung I
Einmessen der Gesamtanlage nach Umbau I Erstellung der
Betriebsanweisung I Erstellung der Bestandszeichnungen nach dem Umbau (As Bulit) I Erstellung der Blitzschutz-Risikoanalyse I Erstellung der Bestandsdokumentation
