PROJEKT 22I122
Umbau eines Mischwasserpumpwerks III
Umbau und Ertüchtigung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Mischwasserpumpwerk III.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb. Zwei Freispiegelkanäle DN 200, Pumpwerkes ist die Zwischenspeicherung sowie die Förderung des Mischwassers über eine Druckrohrleitungen PE-HD DA 315x28,6 in den nächsten Freispiegelkanal
(Maschinentechnik & EMSR-Technik)

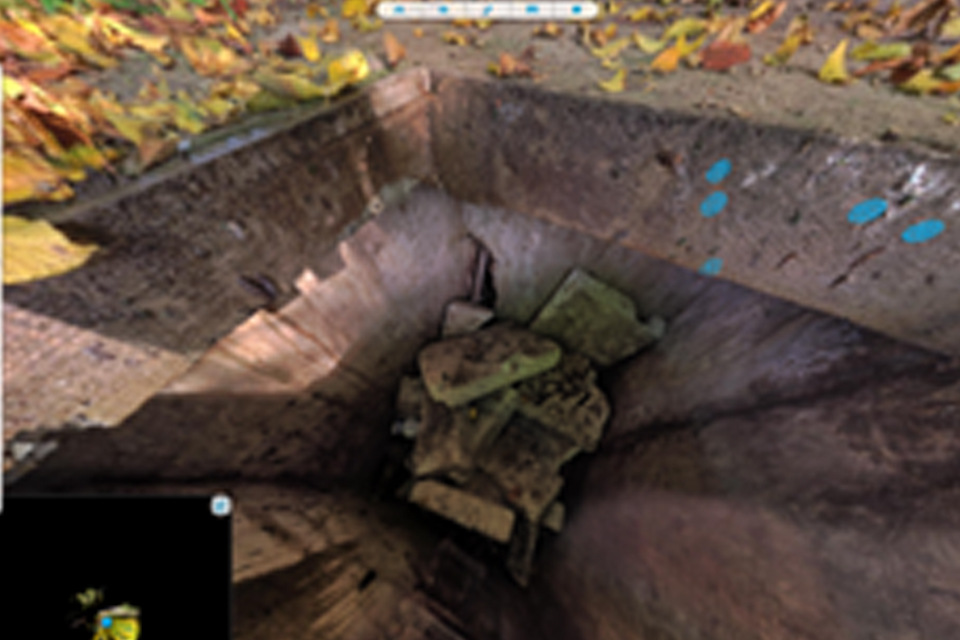

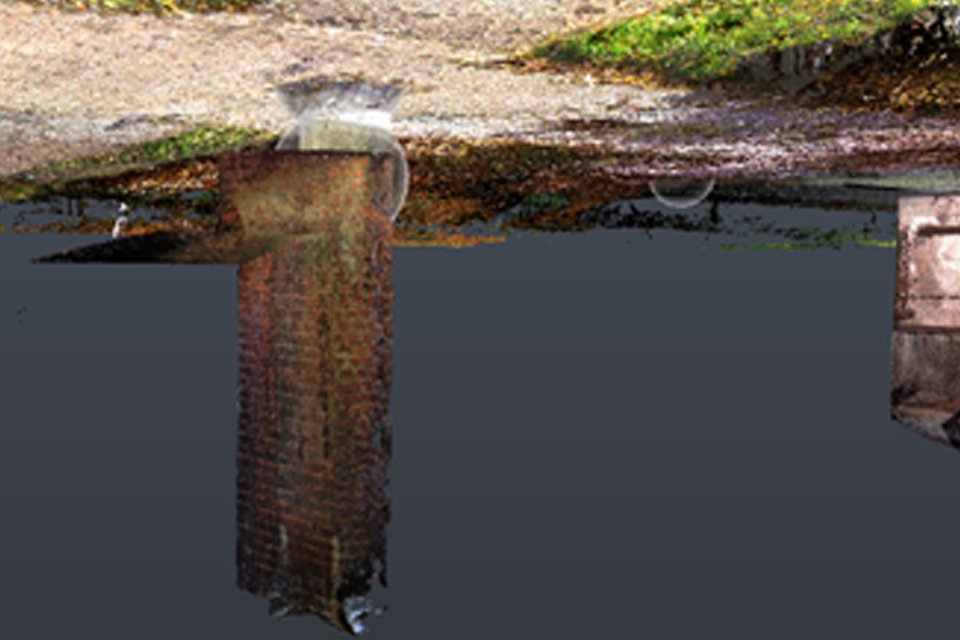

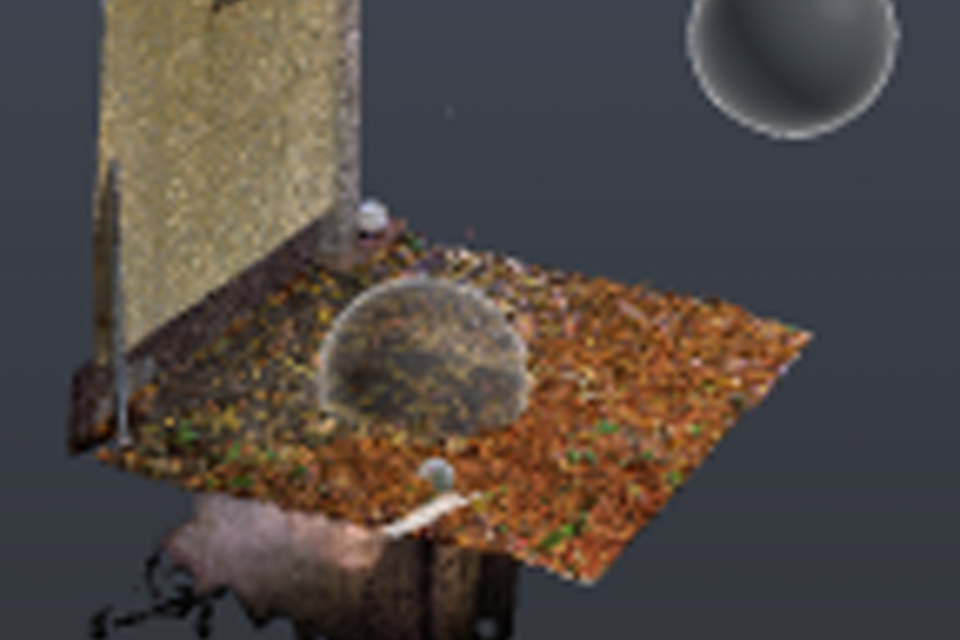

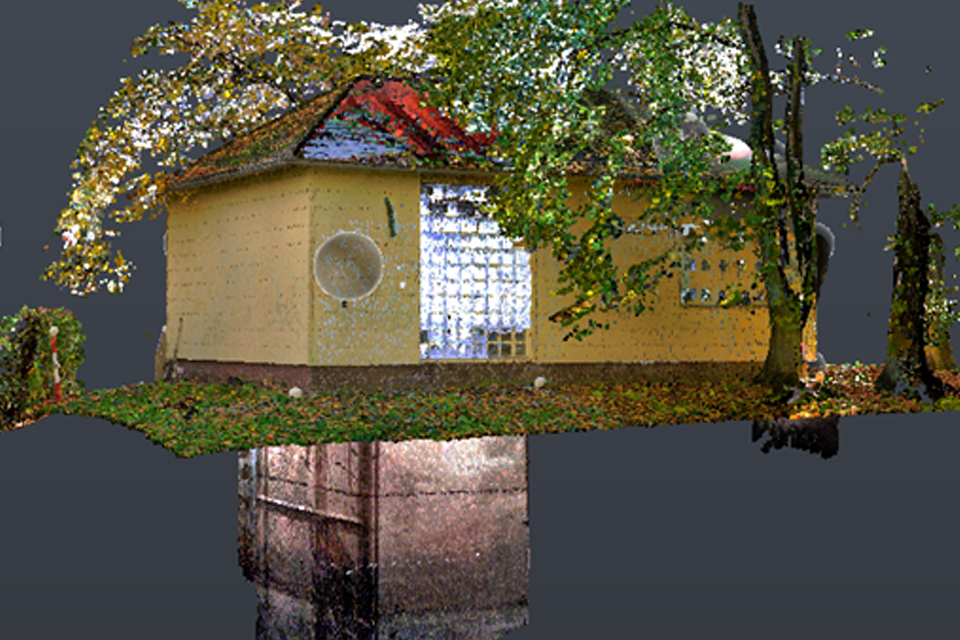

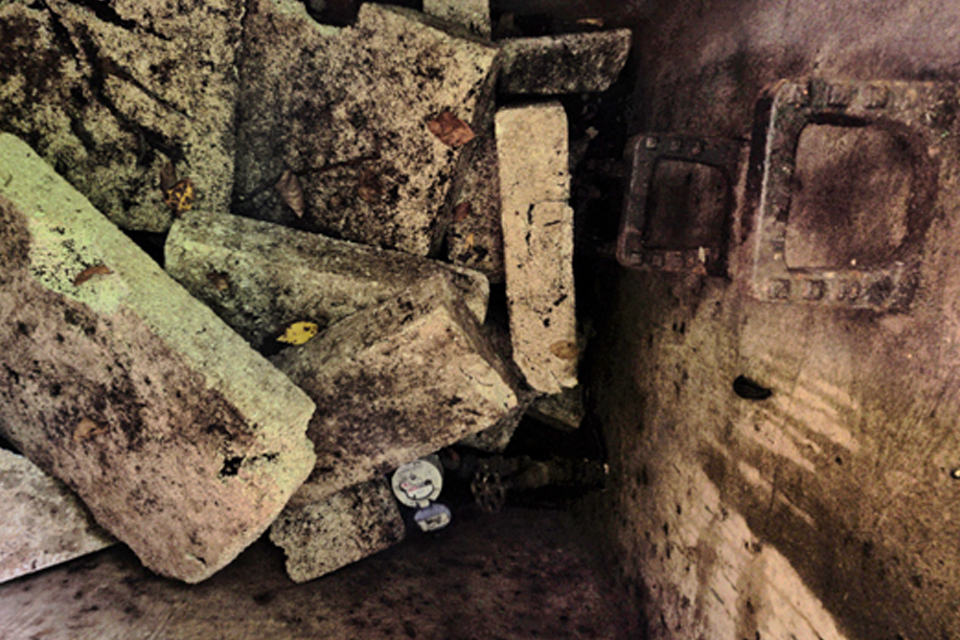

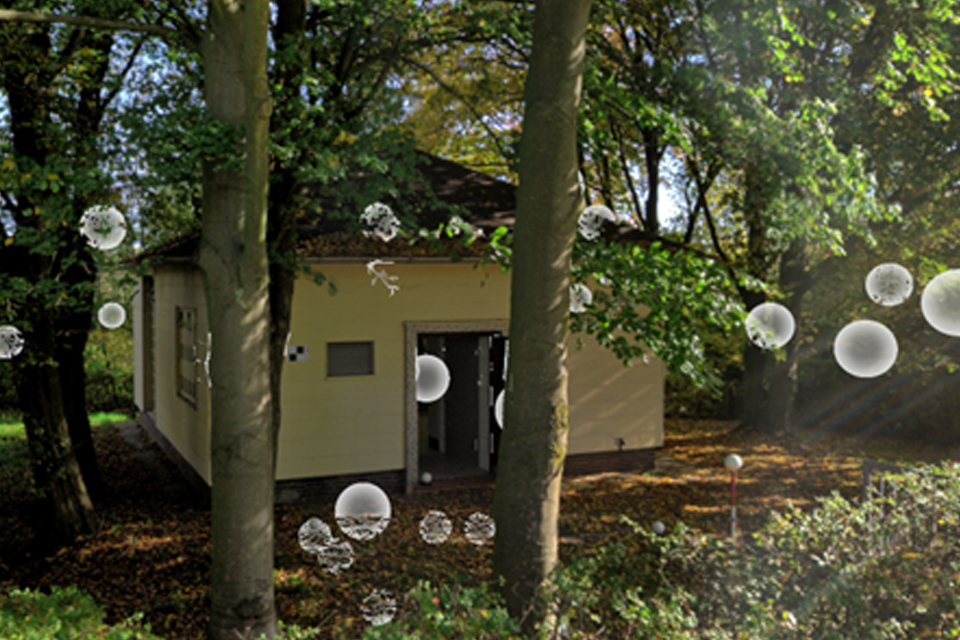

- Bestandserfassung mittels 3D Laserscanner

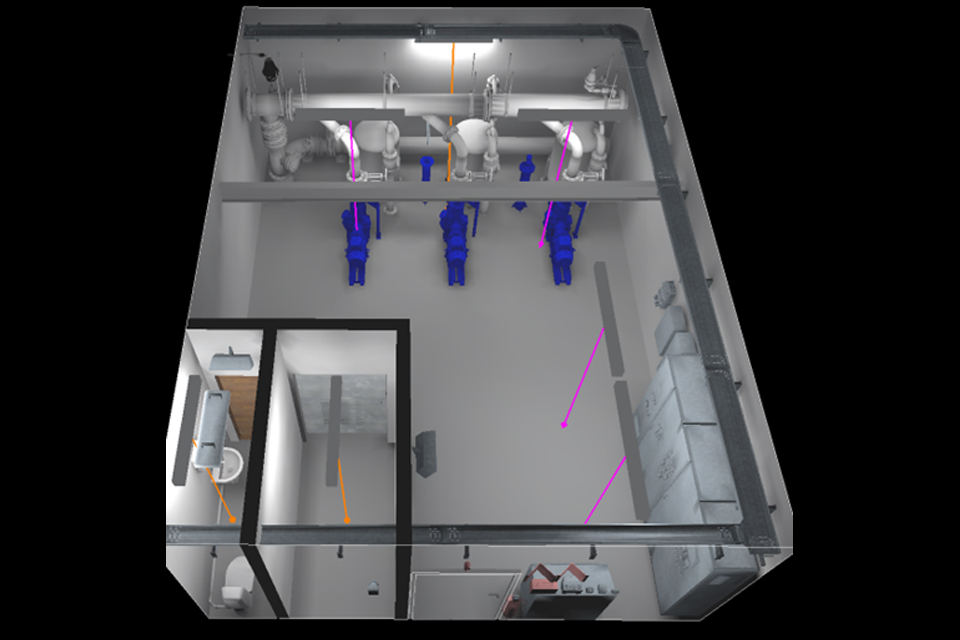

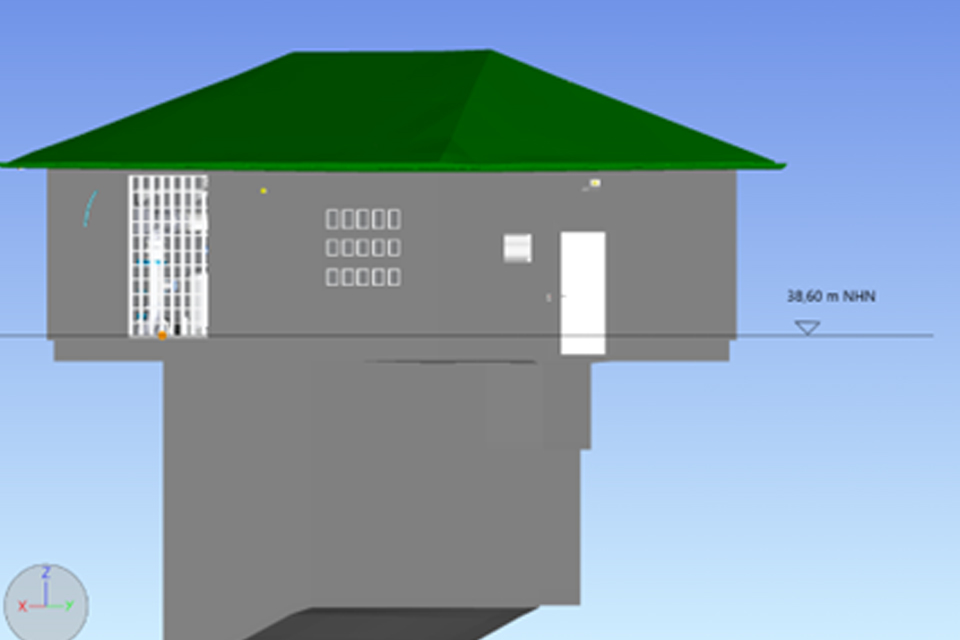

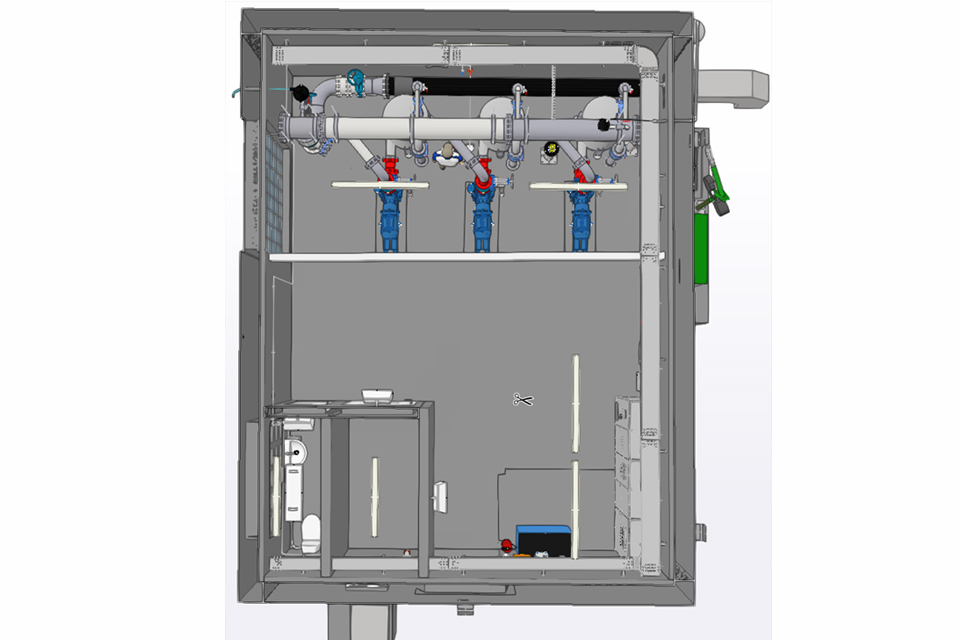

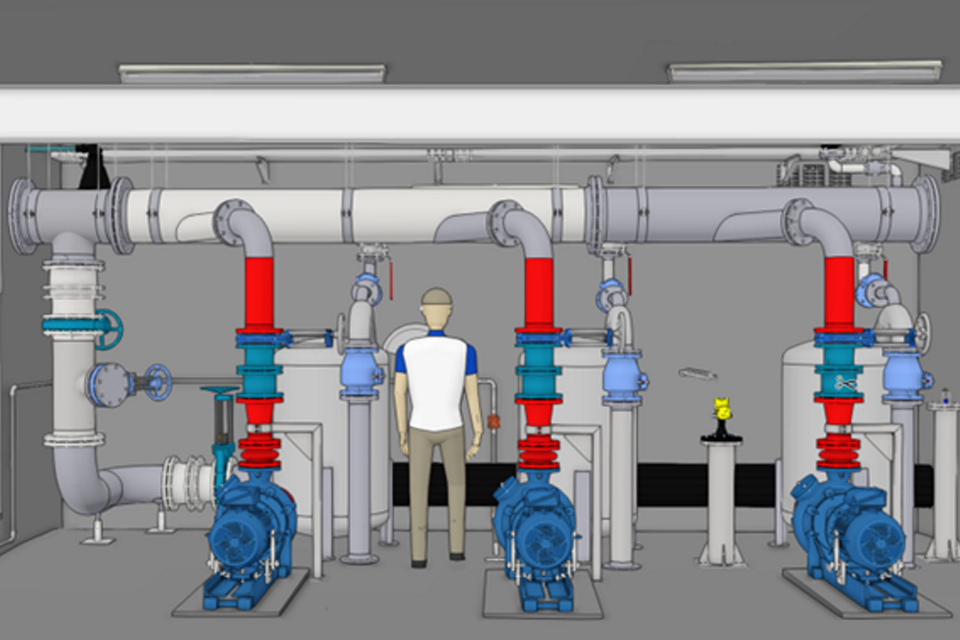

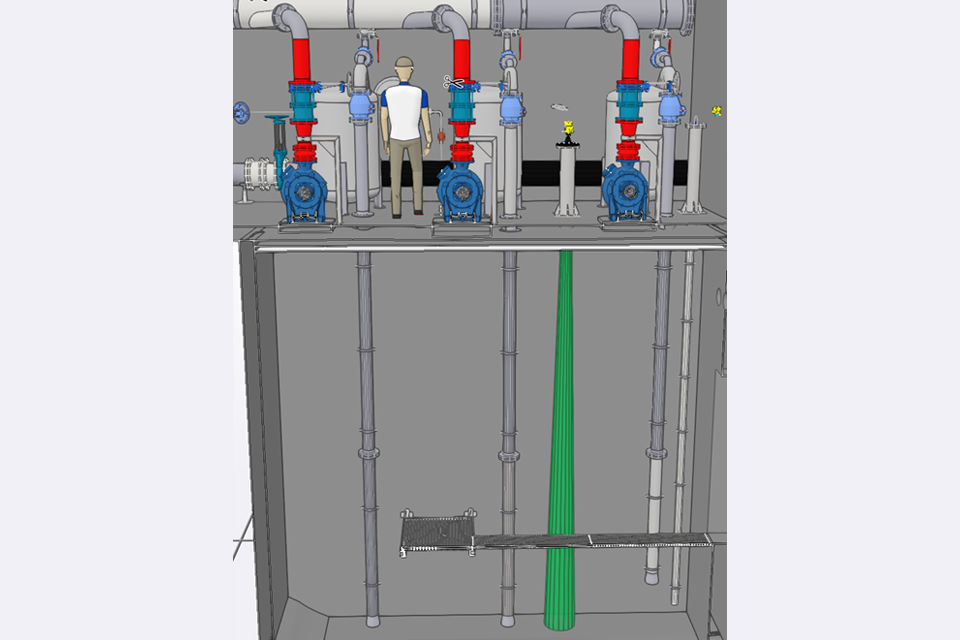

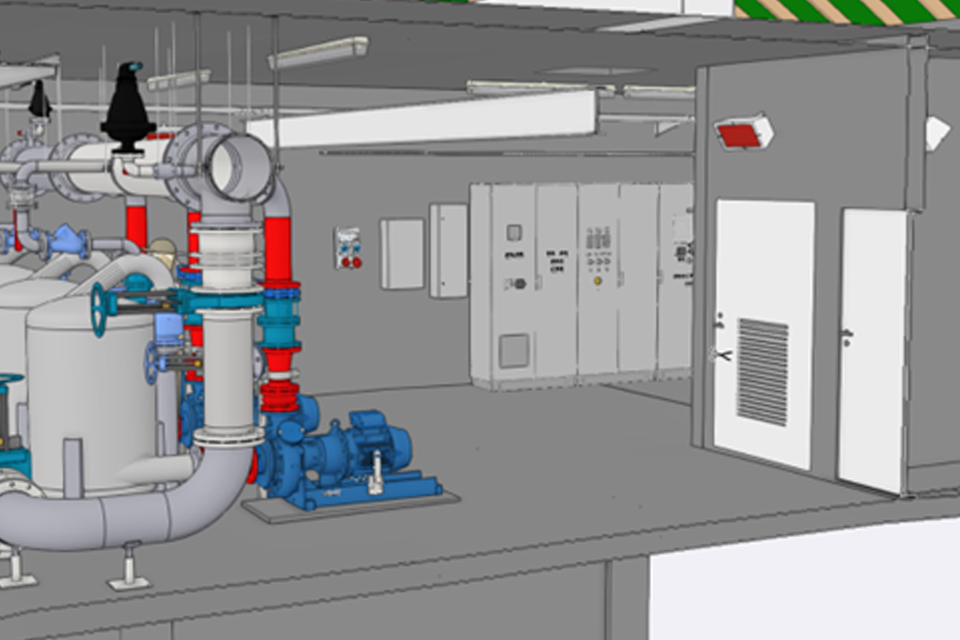

- Erstellung des 3D Modells
- Erstellung der Beleuchtungsberechnung
- Erstellung der Stromlaufpläne
- Erstellung des Explosionsschutzdokuments
- Erstellung der Steuerungsprogramm/HMI Programmierung
- Einmessen der Gesamtanlage nach Umbau
- Erstellung der Betriebsanweisung
- Erstellung der Bestandszeichnungen nach dem Umbau (As Bulit)
- Erstellung der Blitzschutz-Risikoanalyse
- Erstellung der Bestandsdokumentation
Beschreibung der Planungsleistungen
Unser Kunde betreibt und wartet ein Mischwasserpumpwerk des Sonderbauwerks im Mischsystem. Das im Bereich des Bauwerkes erfasste Mischwasser wird über zwei Freispiegelkanäle dem Pumpwerk zugeführt. Aufgabe des Pumpwerkes ist die Zwischenspeicherung sowie die Förderung des Mischwassers über eine Druckrohrleitungen PE-HD DA 315x28,6 in den nächsten Freispiegelkanal.
Im Rahmen des Bauvorhabens sollten die bestehenden Pumpen ausgetauscht werden. Die Rohrleitungen und Armaturen wurden bereits in einer vorhergehenden Baumaßnahme saniert und blieben daher erhalten. Die Pumpensockel sollten angepasst und das Gebäude saniert werden. Außerdem sollte die EMSR-Technik erneuert und an das Prozessleitsystem neu angebunden werden.
Maschinen- und Rohrleitungstechnik
- Austausch von 3 Mischwasserpumpen
- Erneuerung der vorhandenen Rohrleitungs- und Armaturentechnik
- Anpassung/Erweiterung der Lüftungsleitungen im Pumpensumpf
- Erneuerung der Rohrleitung der Kellerentwässerungspumpe
EMSR-Technik
- Erneuerung der messtechnischen Ausrüstung für das Pumpwerk
- Anbindung der Station an das vorhandene Datenfernübertragungssystem mit den neuen Datenpunkten
- Erstellung einer Steuerungsbeschreibung zur Ansteuerung der Gesamtanlage
- Erneuerung der gesamten Schalt- und Kabelanlage für das Pumpwerk
- Herstellung eines Potentialausgleiches innerhalb der Anlage, inkl. Prüfprotokollen
Bautechnik
- Abbruch und Neuaufbau der Pumpensockel und der Innenwände
- Abbruch und Neuaufbau der Decke als Fertigteil
- Austausch der Einstiegsleiter zum Pumpensumpf
- Aussparungen für Kabelrinne
- Unterzug an der Decke am Einstieg in den Pumpensumpf
- Bodenertüchtigung im Maschinenraum
- Einbau eines Bodenablaufes im Maschinenraum
- Umbau- und Fliesenarbeiten im Sanitärraum
- Diverse Kernbohrungen für neue Leitungsführunge
- Verschluss nicht benötigter Bestandsöffnungen
- Austausch der Schachtabdeckung
- Tiefbauarbeiten auf dem Gehweg
- Pflasterarbeiten
- Erdarbeiten
- Malerarbeiten
- Erneuerung der Betriebseingangstür
