PROJEKT 24I126
Sanierung eines Mischwasserpumpwerks, RÜB/RRB und SKO
Erneuerung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik und EMSR-Technik des Mischwasserpumpwerks, RÜB, RRB und SKO
Besonderheiten: Umbau im laufenden Betrieb
Beschreibung der Planungsleistungen
Gladbach betreibt und wartet den unterirdischen Stauraumkanal mit oben liegender Entlastung (SKO) und das am Überlauf anschließenden Regenrückhaltebecken. Auch „RÜB/RRB" genannt. Das Regenüberlaufbecken (RÜB) wurde 1995 als Stauraumkanal mit obenliegender Entlastung erbaut. Die bestehende technische Ausrüstung des RÜB ist veraltet und muss erneuert werden.
Ziel dieser Maßnahme ist die Ertüchtigung der technischen Ausrüstungen.
Detaillierte Informationen zum Projekt
Maschinentechnik

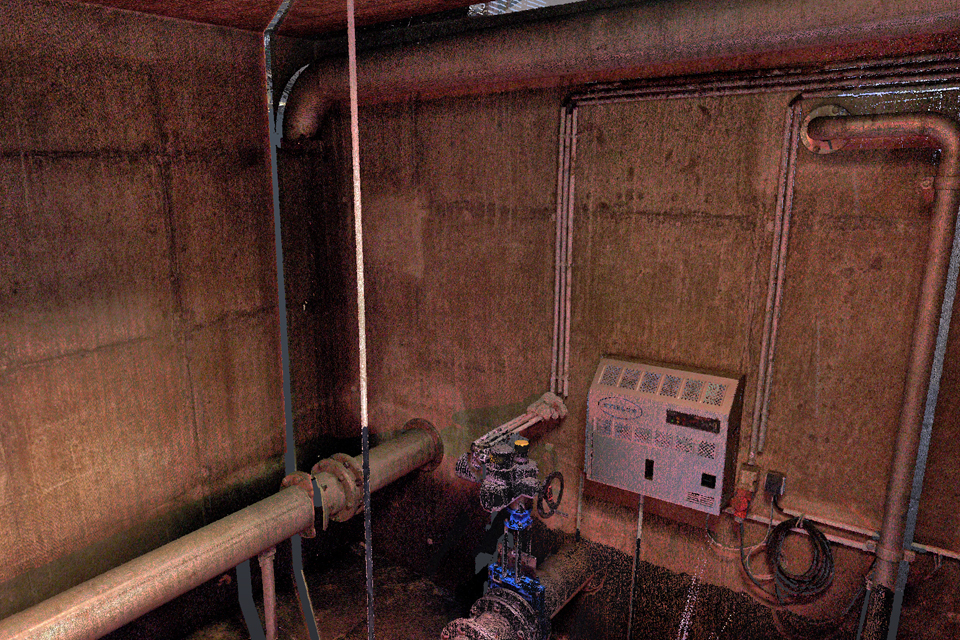

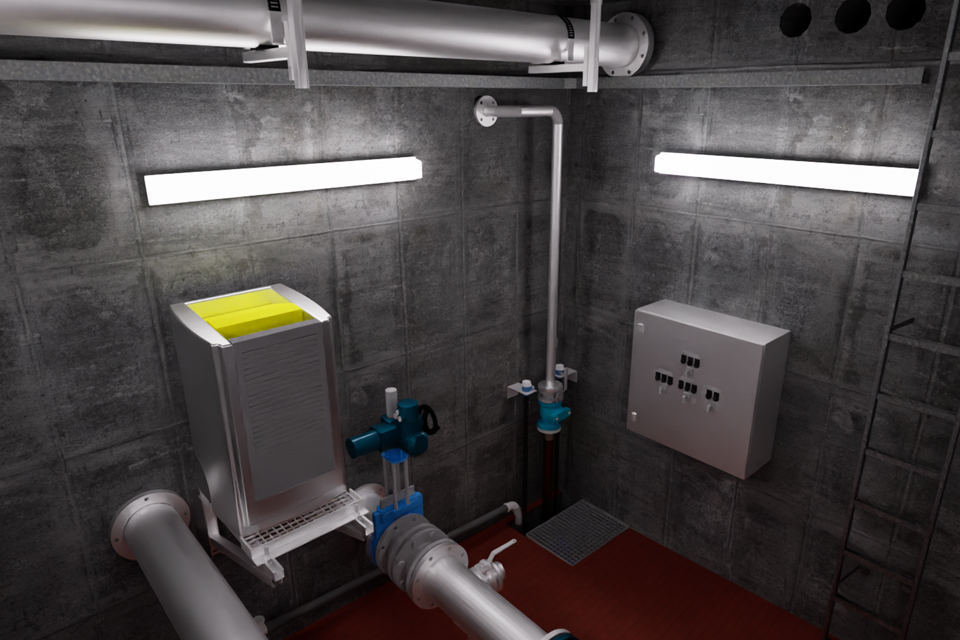

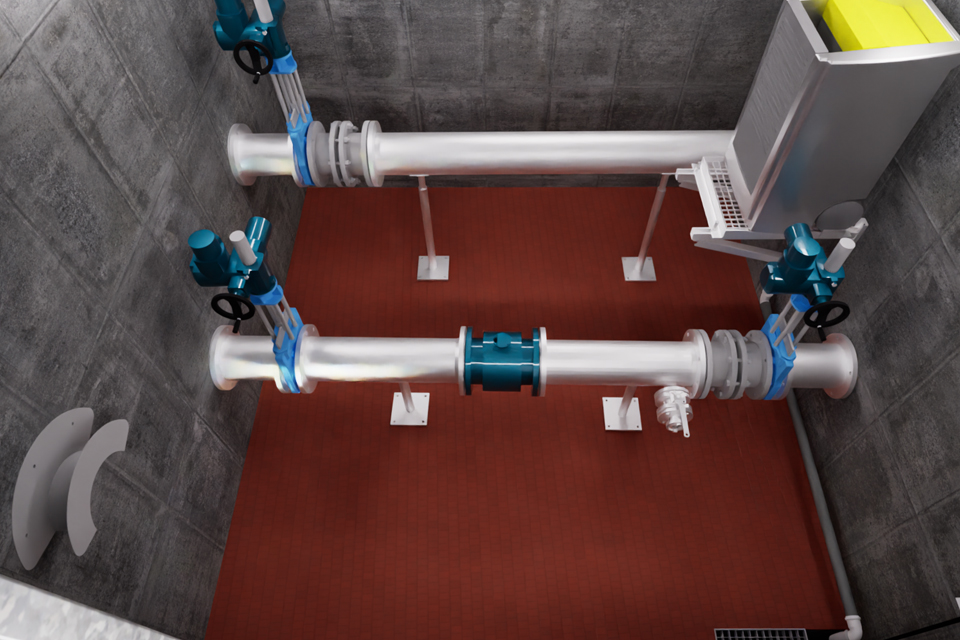

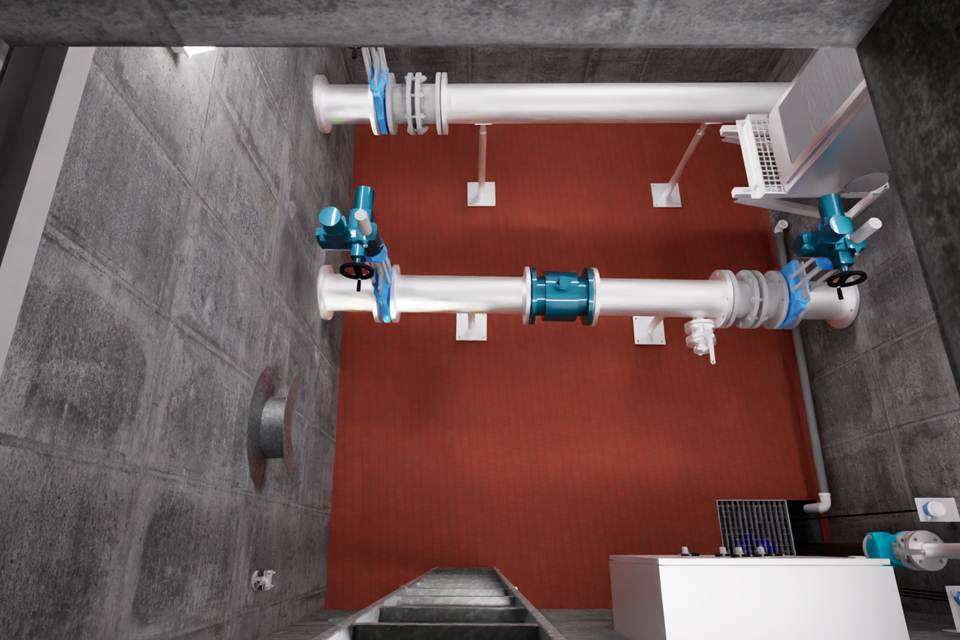

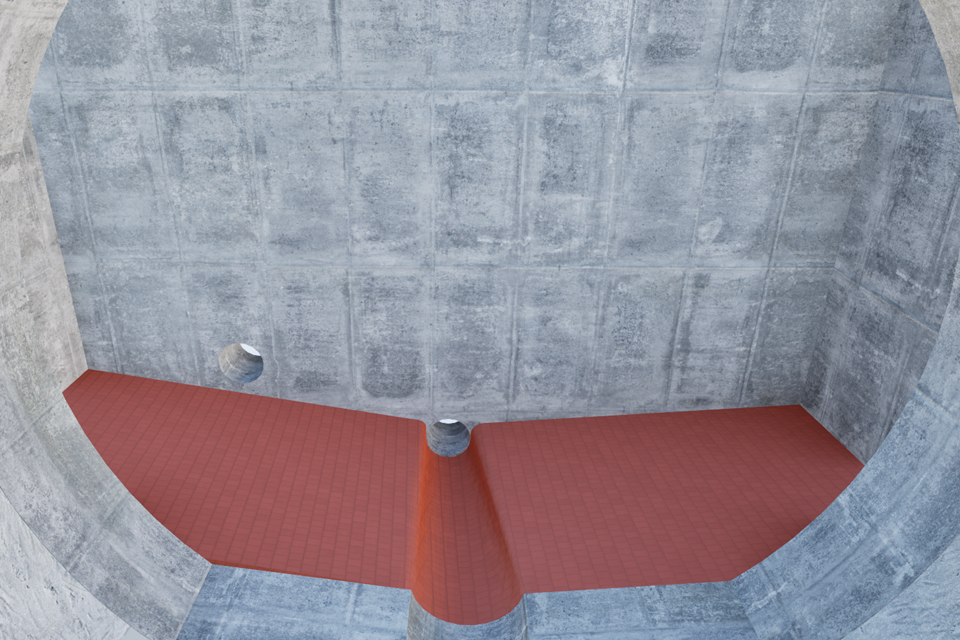

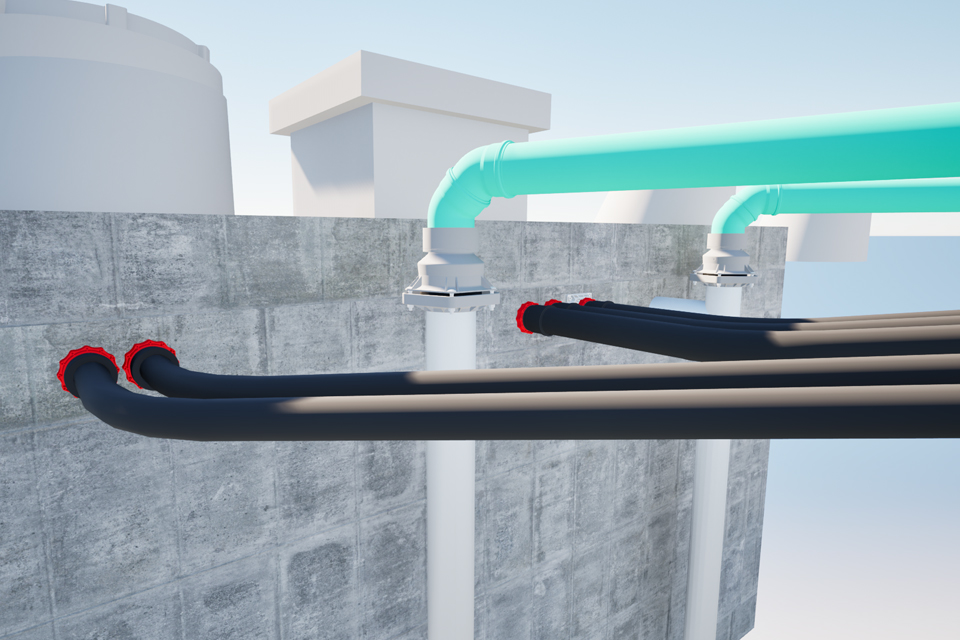

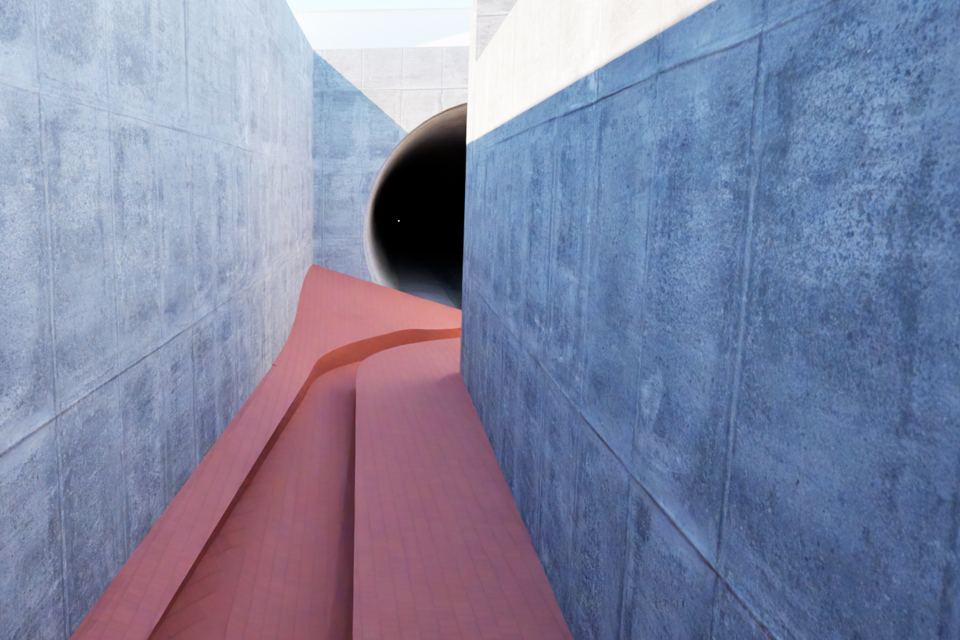

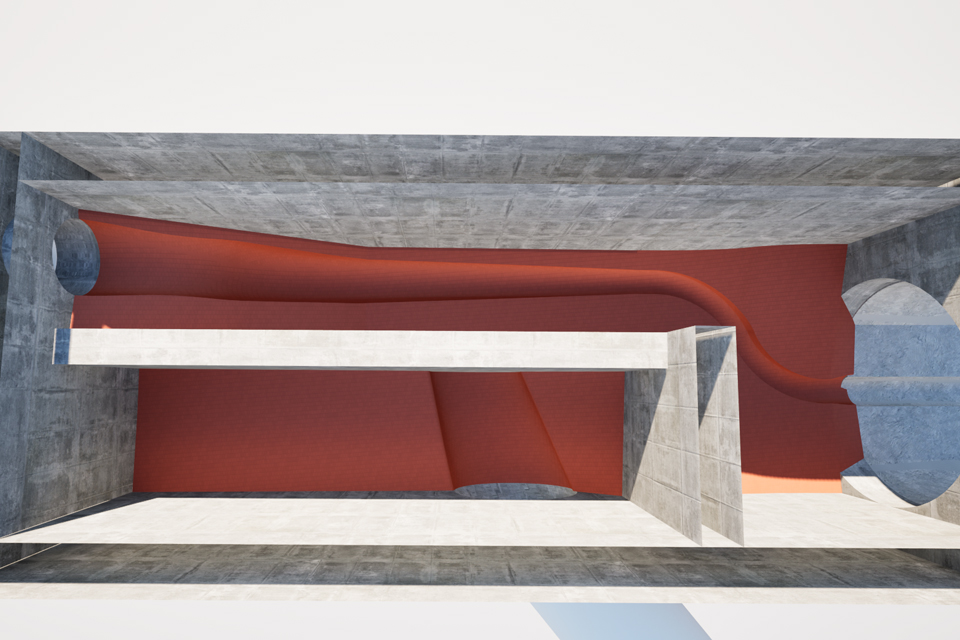

- Erneuerung der Komponenten im Drosselschacht
- Erhöhung des Drosselvolumenstroms von 16 l/s auf 35 l/s
- Drosselkalibrierung nach Umbau und Inbetriebnahme der Gesamtanlage
- Erneuerung der Messtechnik
EMSR-Technik

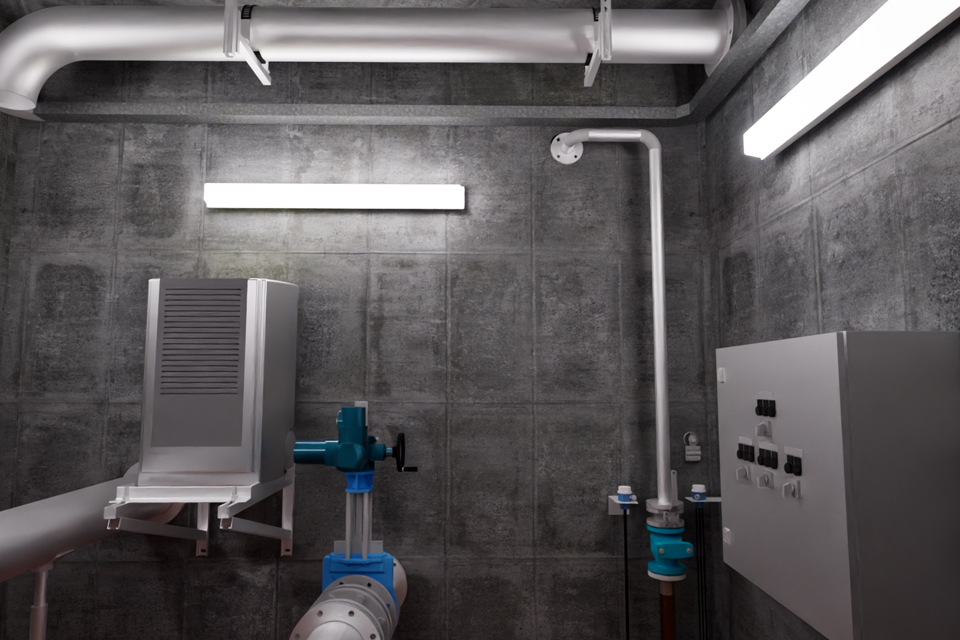

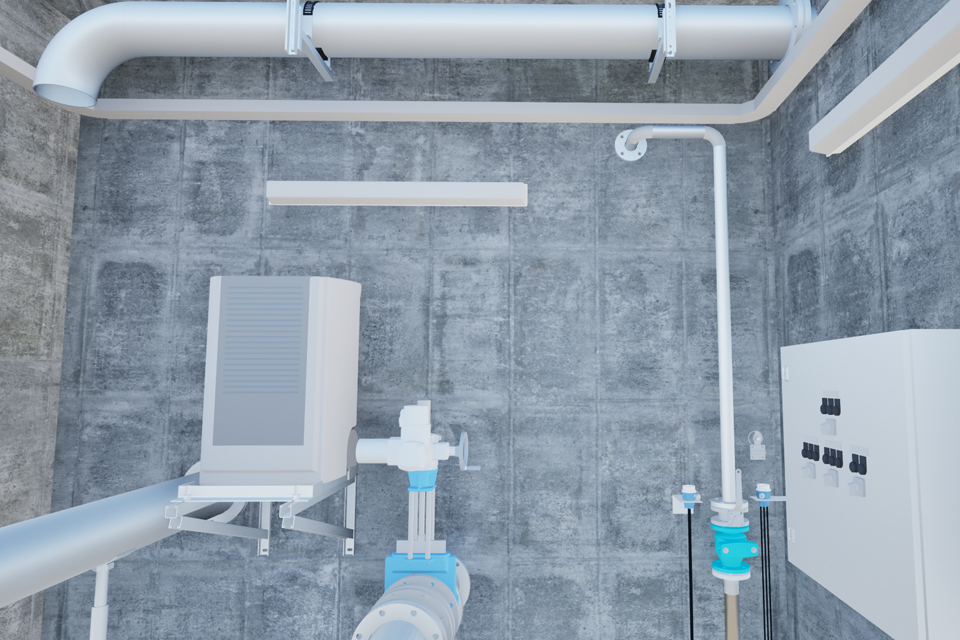

- Erneuerung der Schaltanlage und damit verbunden Demontage der alten Schaltanlage und der vorhandenen EMSR Technik in den Bauwerken des RÜB und RRB

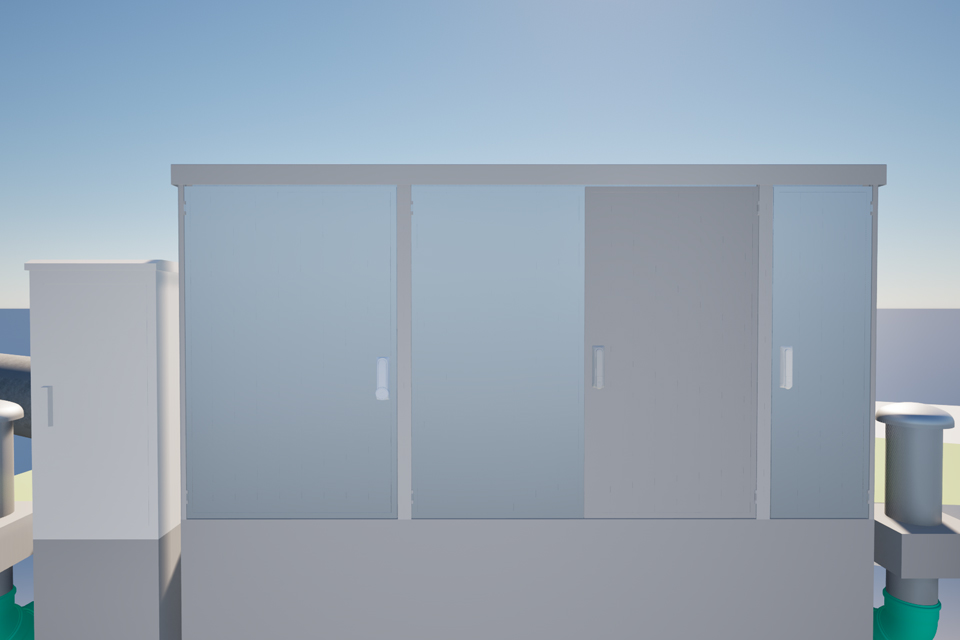

- Neuausrichtung der räumlichen Anordnung des Schaltschranks, um einen Sichtkontakt zum Drosselbauwerk zu ermöglichen
- Erneuerung der Datenfernübertragung und Anbindung an das Leitsystem
Bautechnik
- Abbruch- und Demontagearbeiten an acht Schächten
- Erneuerung von fünf Schachtabdeckungen DN 800
- Erneuerung von zwei Schachtabdeckungen DN 625
- Erneuerung einer Schachtabdeckung 800 x 800 mm
- Erneuerung von fünf Konen 800/1000
- Verlegung von Kabelleerrohren vom Drosselbauwerk zur Schaltanlage
- Straßenaufbruch- und Wiederherstellungsarbeiten
- Verkehrssicherung mit 3-maligem Umsetzen der jeweils zu sperrenden Fahrbahn
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinen- und EMSR-Technik)
(Maschinen- und EMSR-Technik)
Kenndaten

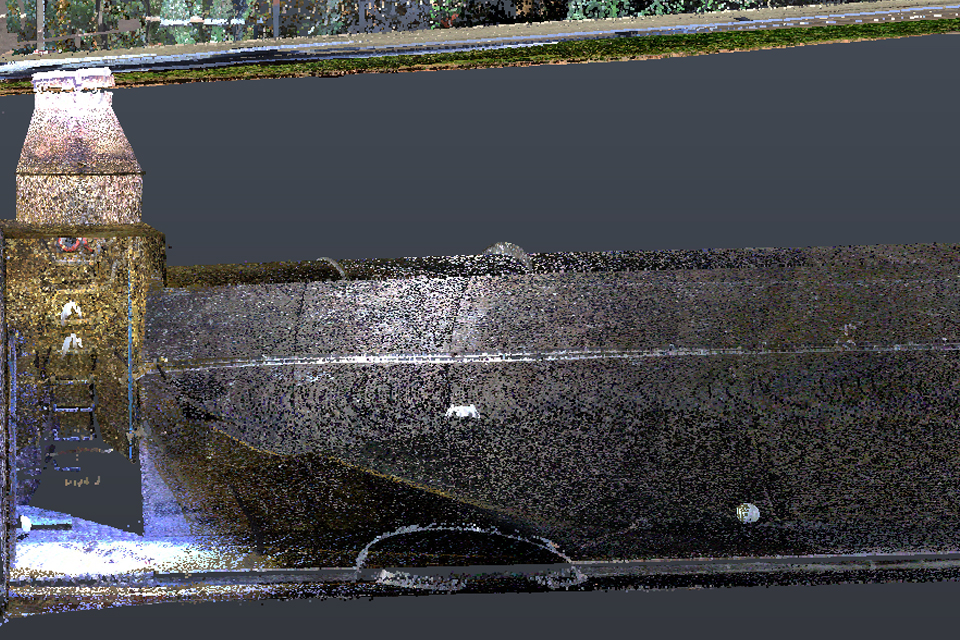

Entwässerungsart: Mischsystem/Dimensionierung SKO: DN 2600, 41,00 m, V = 250 m³, Weiterleitungsmenge QDros: 16 l/s (neu 35 l/s)
Umsetzungszeitraum
02/2024, 05-2026 voraussichtlich 12/2026 (Projektbeginn, Baubeginn bis VOB Abnahme)
Besondere Leistungen

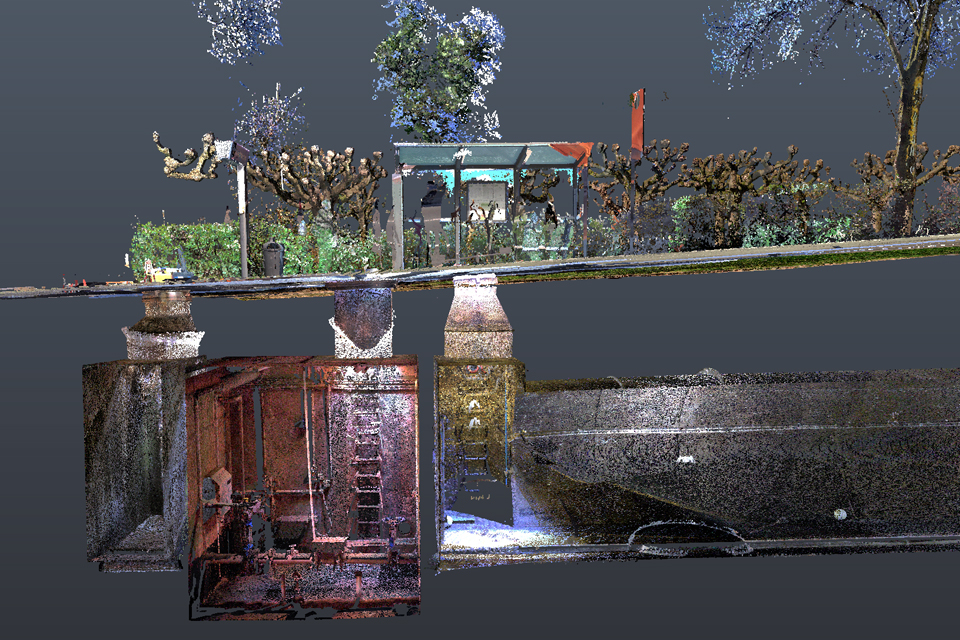

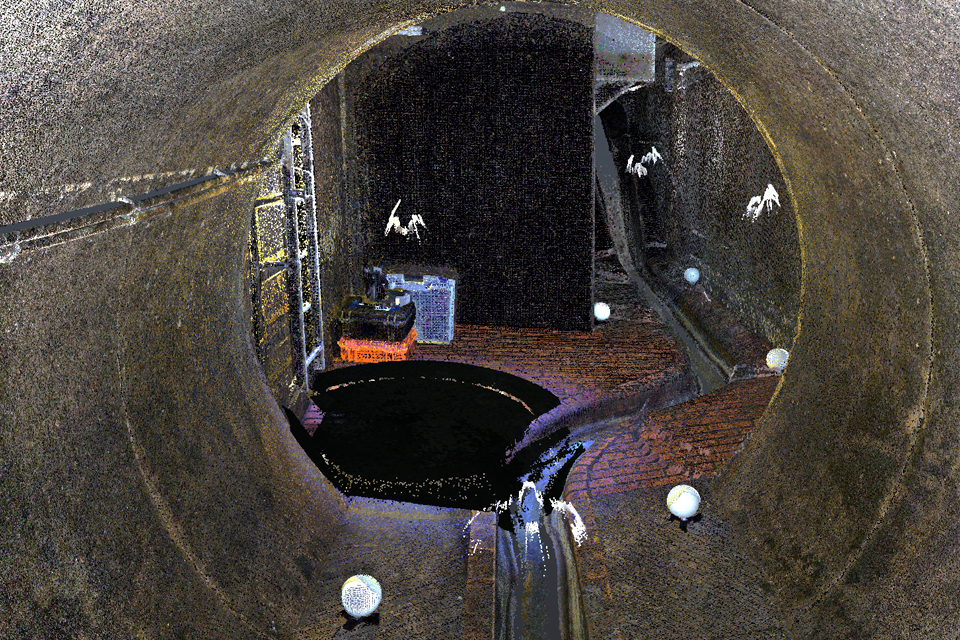

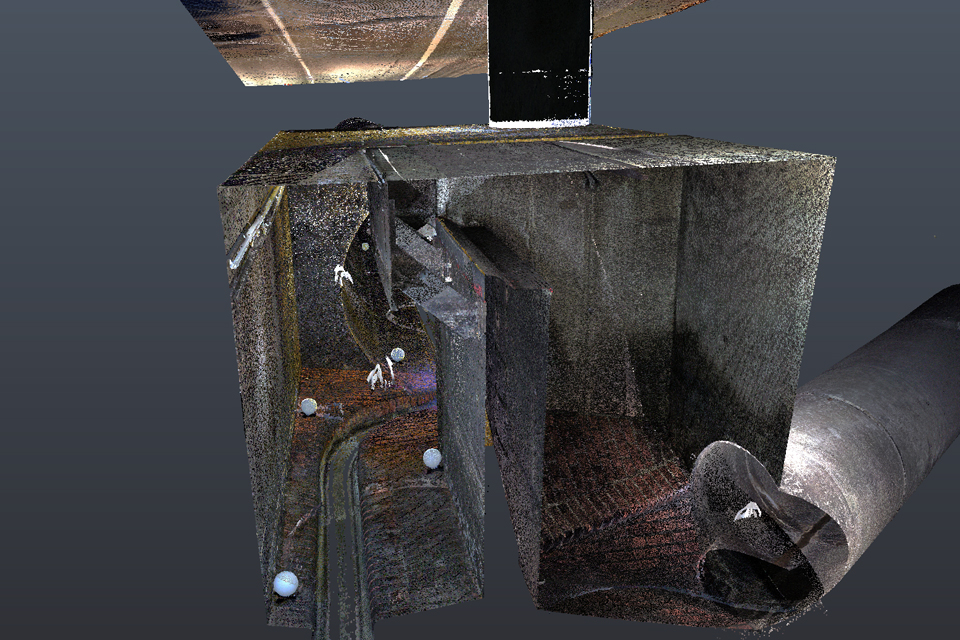

LPH 1: Bestandsaufnahme mit Fotodokumentation und Vermessung, zeichnerische Darstellung (ggf. Ergänzung der vorliegenden Bestandsunterlagen), Datenerfassung, Analysen und Optimierungsprozesse im Bestand, detaillierte Beschreibung des Bestandes in Wort und Bild im Pflichtenheft I LPH 3: Aufstellung eines einpoligen Elektroschaltplans, Anfertigung von AKZ-, Messstellen-, Verbraucherlisten mit detaillierten technischen Angaben (ggf. Ergänzung bzw. Anpassung bereits existierender Listen), Anfertigung einer Signal-/ Datenpunktliste (Steuerung, Datenfernübertragung) I LPH 5: Prüfung der Ausführungsplanung nach BetrSichV (z.B. Gefährdungsbeurteilung, Maschinenrichtlinien, EX-Bereiche, Not-Aus), Aufstellung eines allpoligen Elektroschalt-/ Stromlaufplan inkl. Artikelstückliste I LPH 7: Prüfen und Werten von Nebenangeboten I LPH 8: Durchführen von Leistungsmessungen und Funktionsprüfungen, erstellen fachübergreifender Betriebsanleitungen (z. B. Ex-Zonenplan, Gefährdungsanalyse, Verfahrensschema/ Fließschema, Beschriftung/ Beschilderung der Anlage, Materialspezifikationen, Produktdatenblätter, Pflichtenheft, Bedienungsanleitungen, Brückenbuch, Kalibrierungen, Elektropläne, ZÜS-Abnahmen, Anlagen-/ Pumpenkennlinie, Befahrungen, Dichtheitsprüfungen, etc.), Beschreibung der Umsetzung des erforderlichen Sicherheitskonzeptes I LPH 9: Überwachen der Mängelbeseitigung innerhalb der Verjährungsfrist
