PROJEKT 15I108

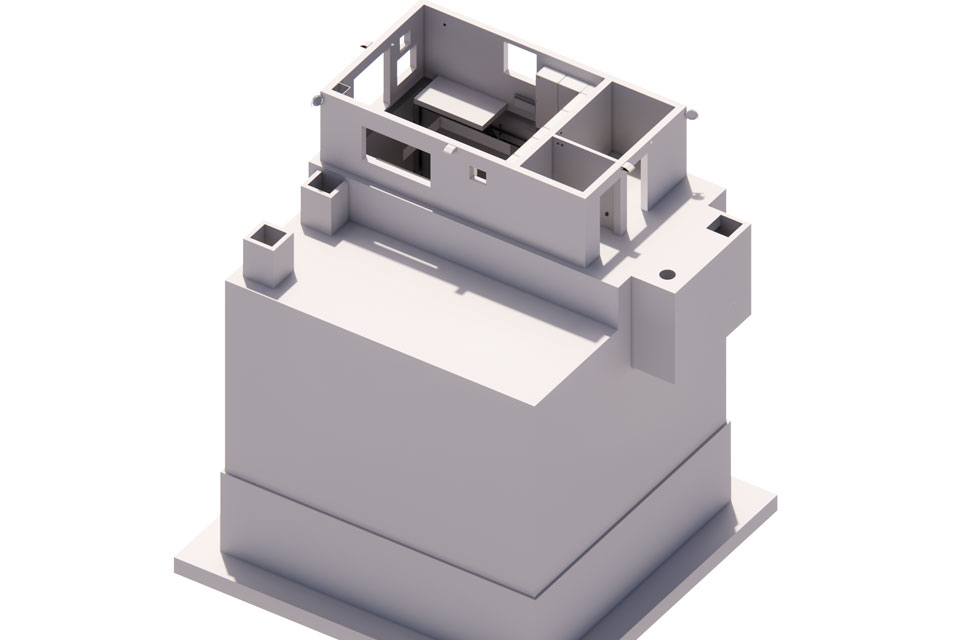

Umbau des Hauptpumpwerkes in Sendenhorst
Umbau bzw. Sanierung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik im Hauptpumpwerk und teilweise auf dem Klärwerk.
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik und EMSR-Technik)
(Maschinentechnik und EMSR-Technik)
Kenndaten
Förderhöhe: 24 m, Fördermenge: 1830 m³/h, Leistung Trockenwetterpumpen 2x 168 l/s und Regenwetterpumpe 1x 254 l/s
Umsetzungszeitraum
01/2016 – 02/2018 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 817.000,00 €
[€ netto] ca. 817.000,00 €
Besondere Leistungen
Erstellung der Stromlaufpläne mit EPLAN P8 in der aktuellen Version I
Erstellung der Beleuchtungsberechnung I
Erstellung der Betriebsanweisung I
Erstellung der Blitzschutzrisikoanalyse
Erstellung der Beleuchtungsberechnung I
Erstellung der Betriebsanweisung I
Erstellung der Blitzschutzrisikoanalyse
Beschreibung der Planungsleistungen
Umbau bzw. Sanierung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik im Hauptpumpwerk und teilweise auf dem Klärwerk.
Detaillierte Informationen zum Projekt am Hauptpumpwerk
Maschinen- und Rohrleitungstechnik
- Provisorische Abwasserhaltung für das gesamte Abwasser zum Klärwerk
- Vollständiger Rückbau der Rohrleitungen, Armaturen und Pumpen im Maschinenraum
- Gerüststellung im Maschinenraum für Montage- und Demontagearbeiten

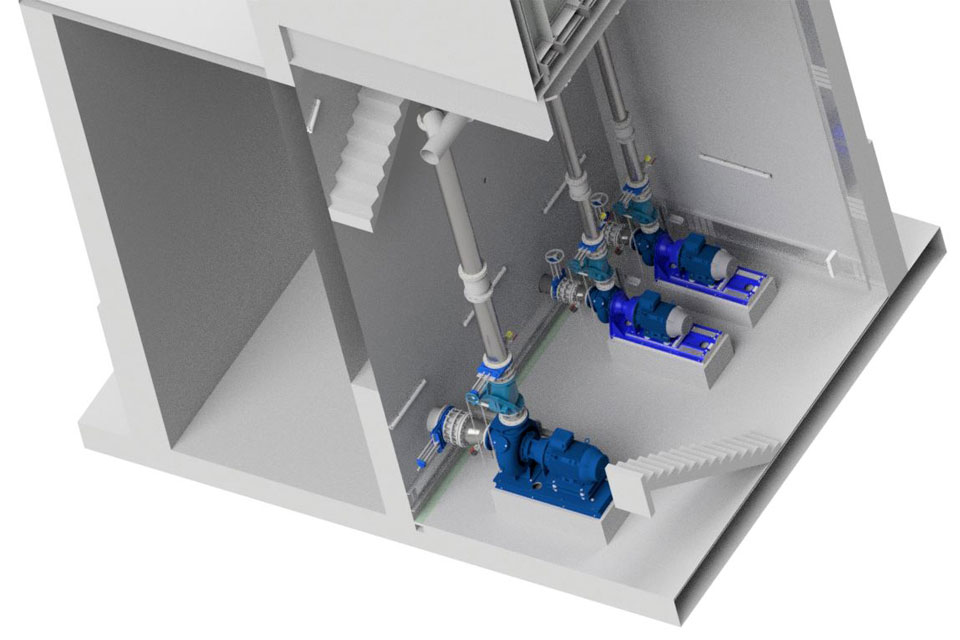

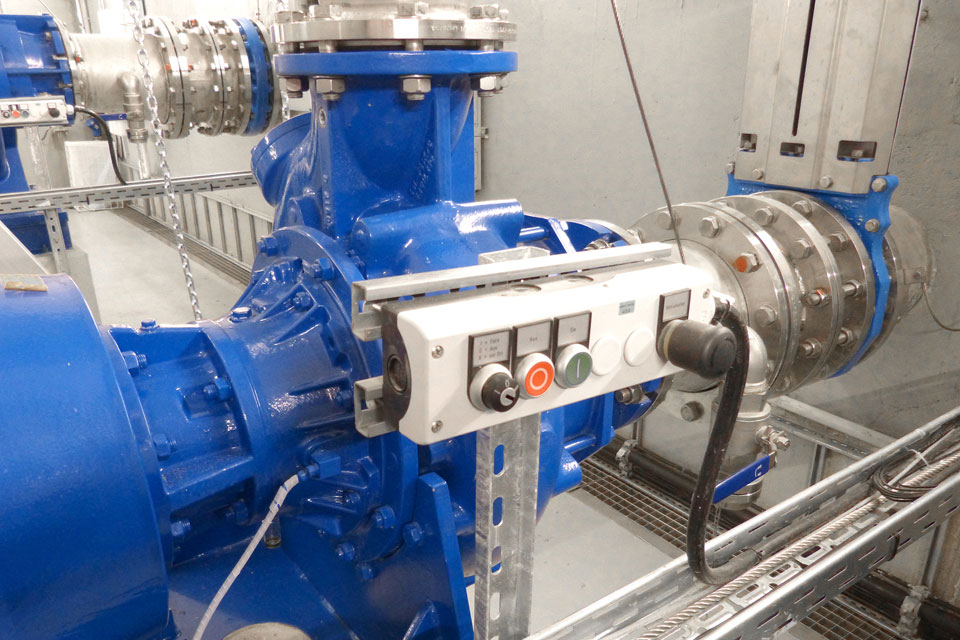

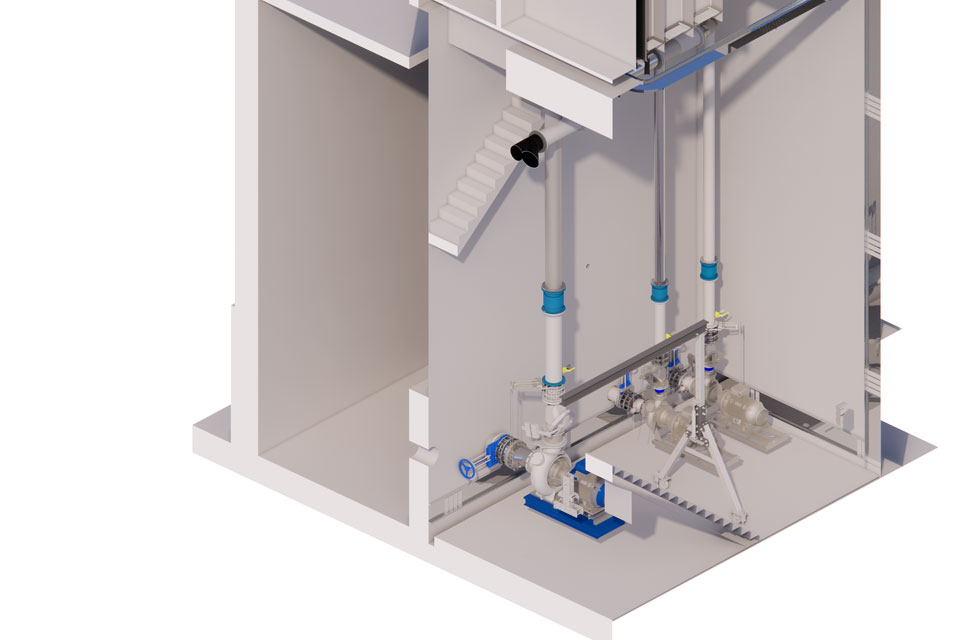

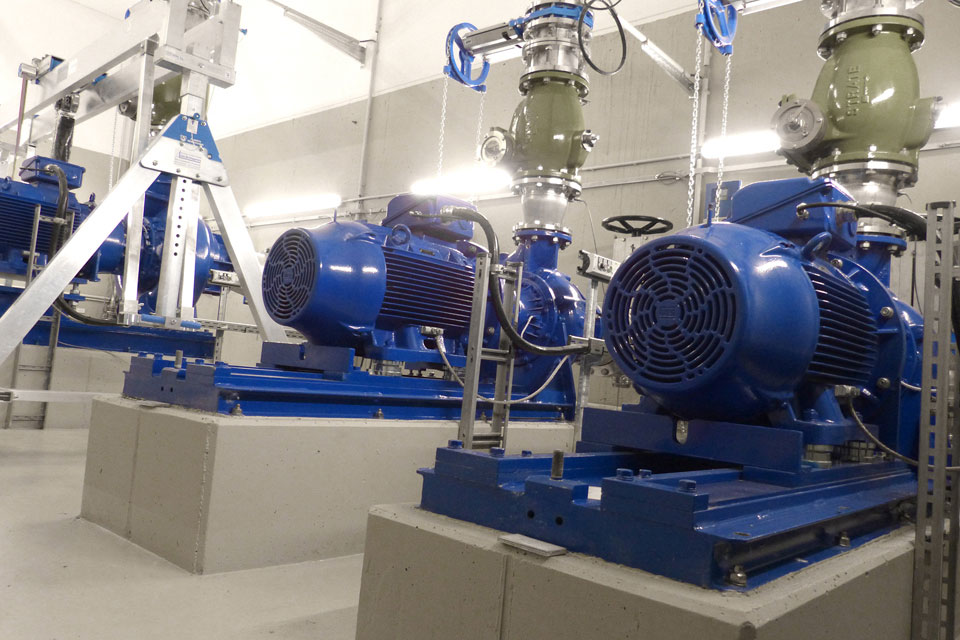

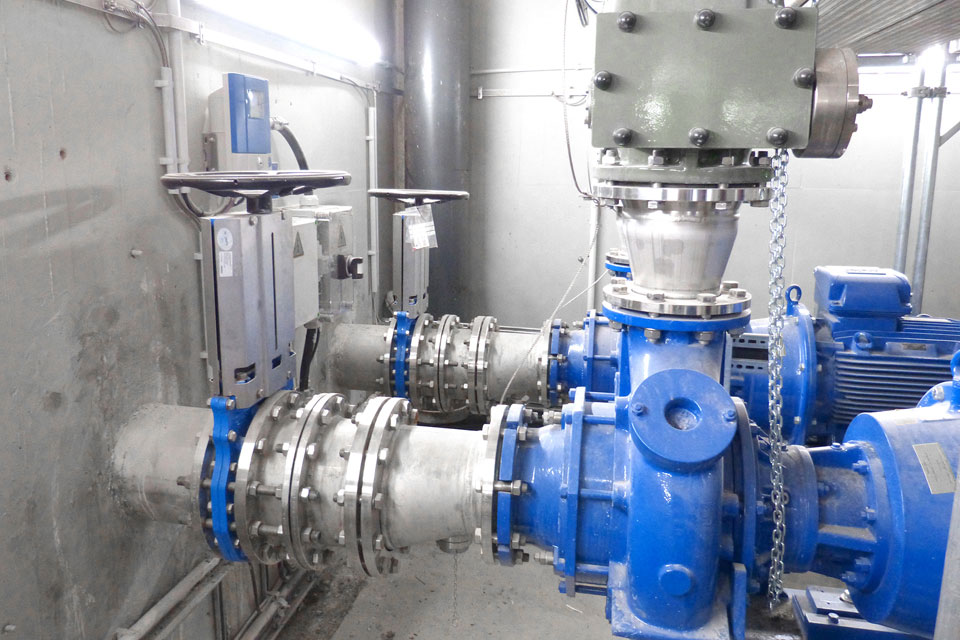

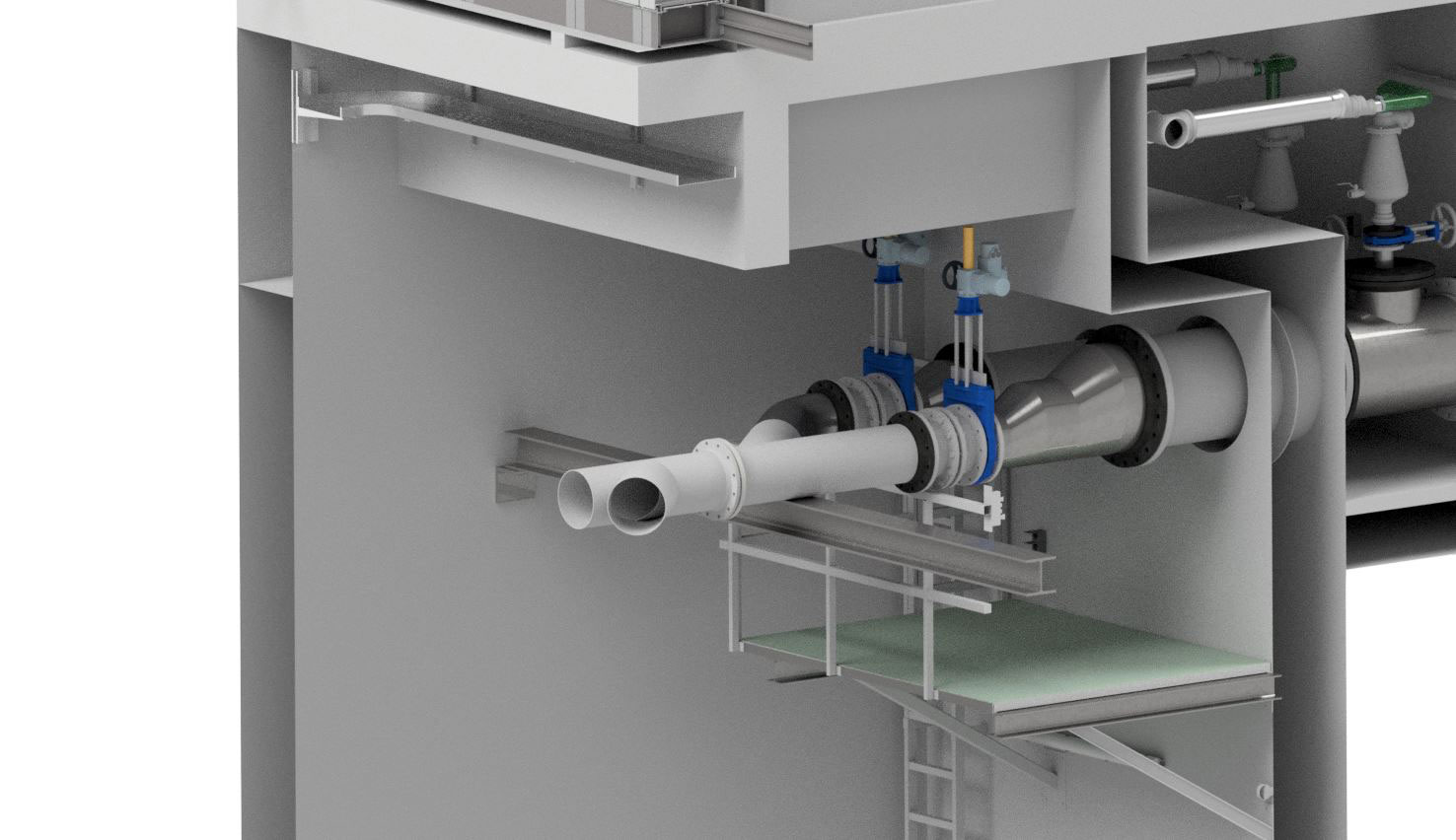

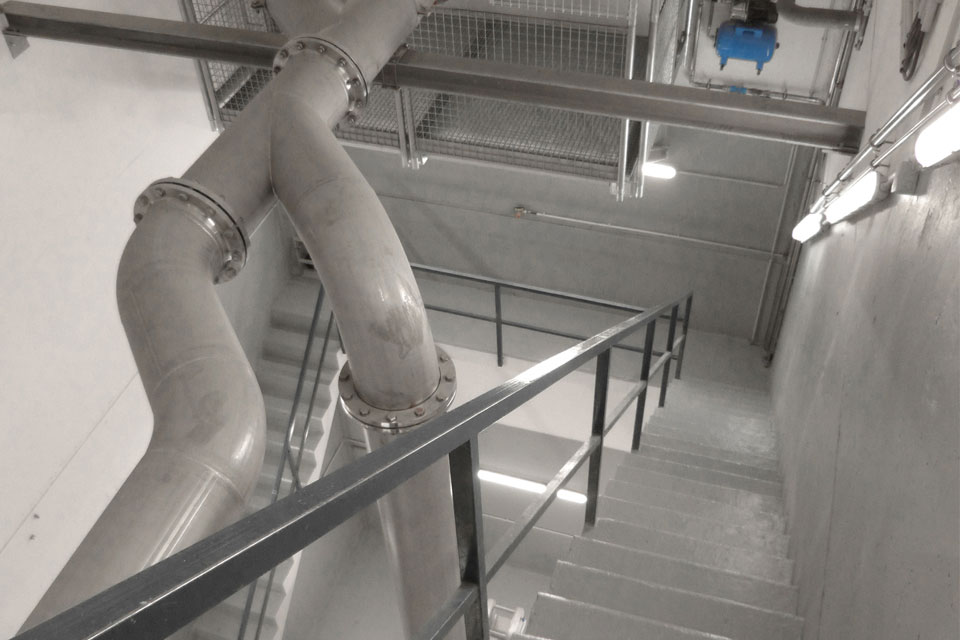

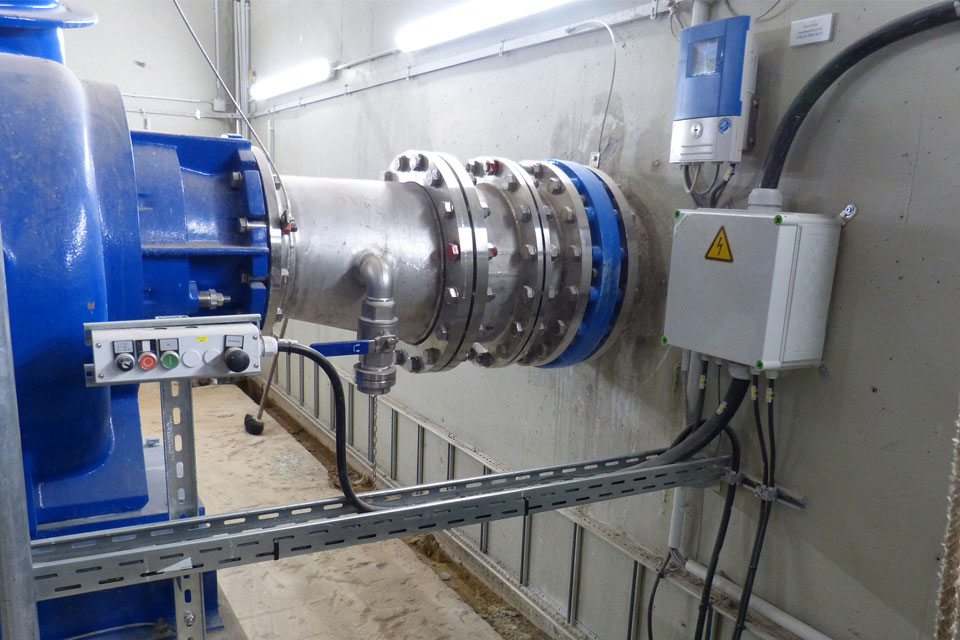

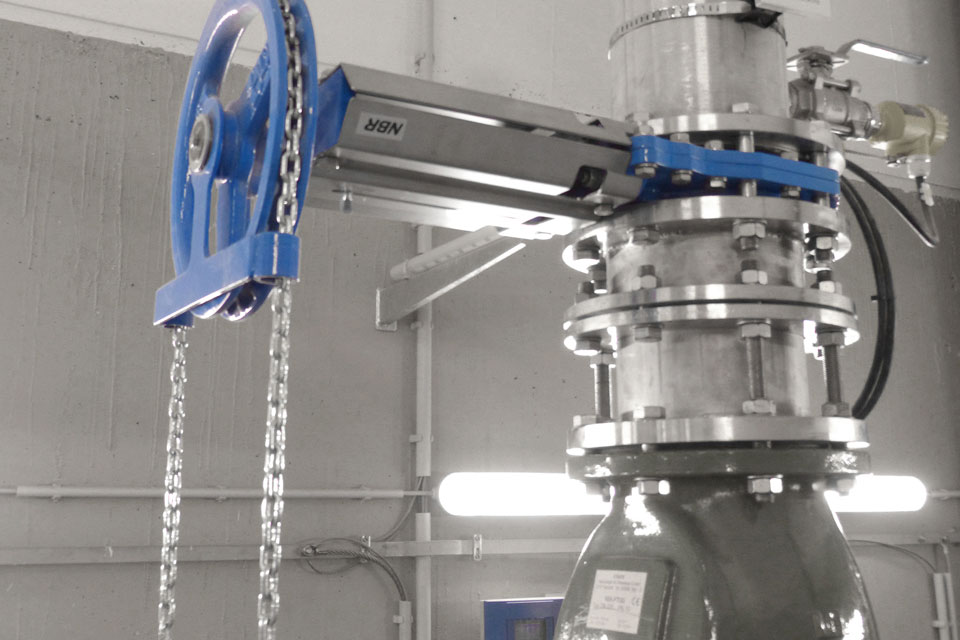

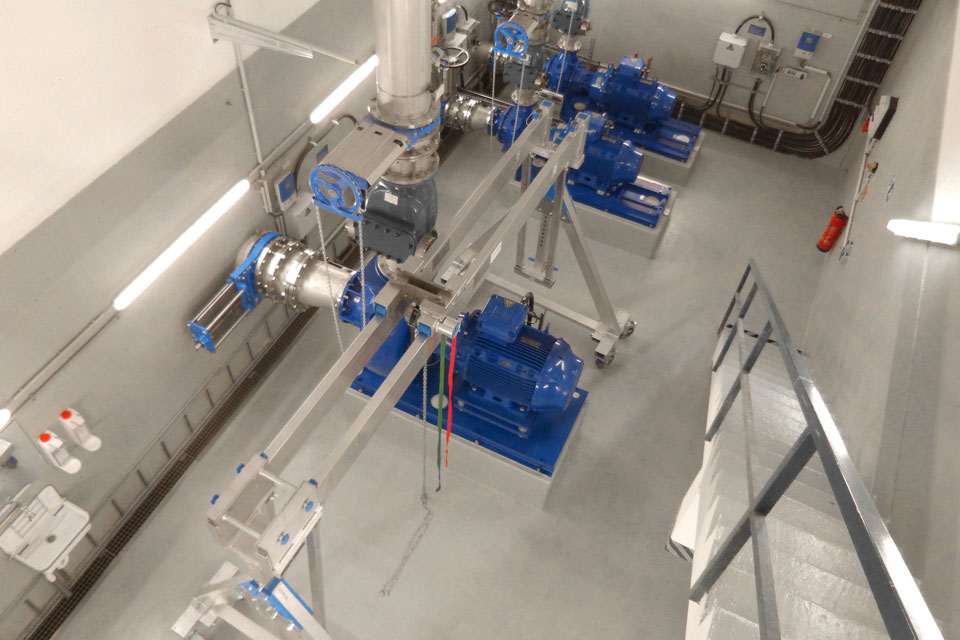

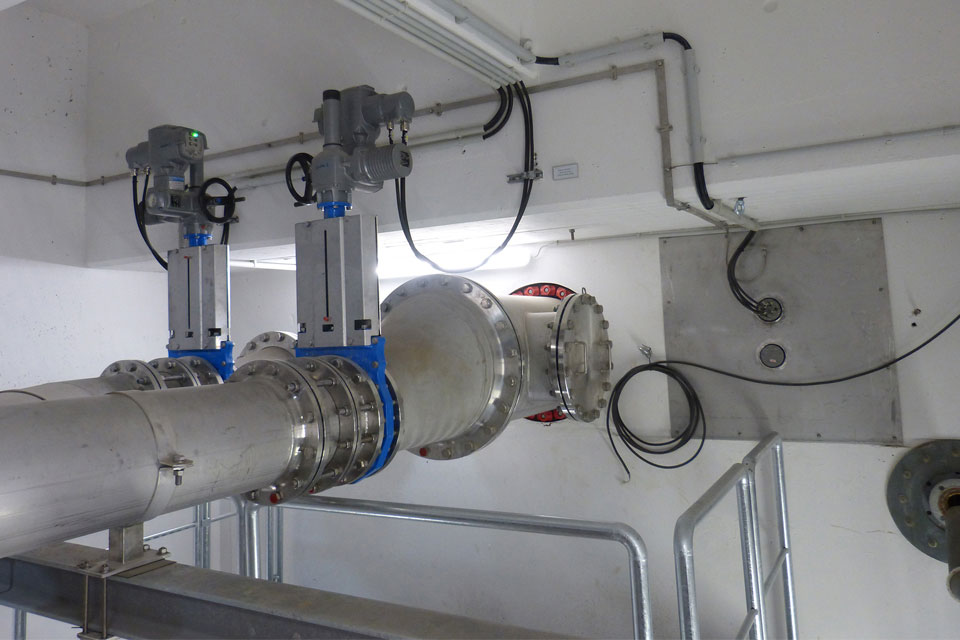

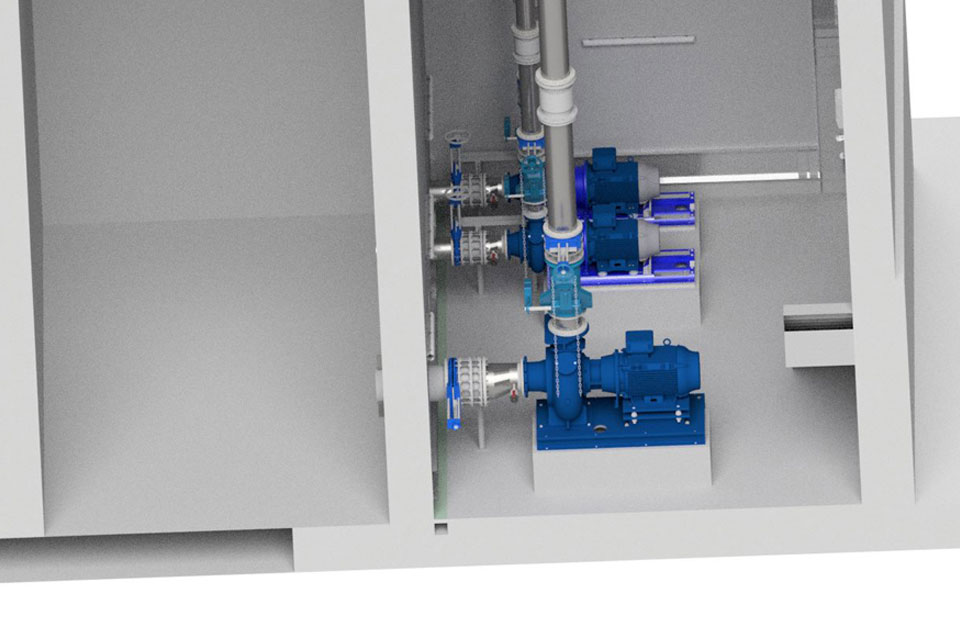

- Erneuerung und Neuaufbau der Rohrleitungen, Armaturen und Pumpen im Maschinenraum

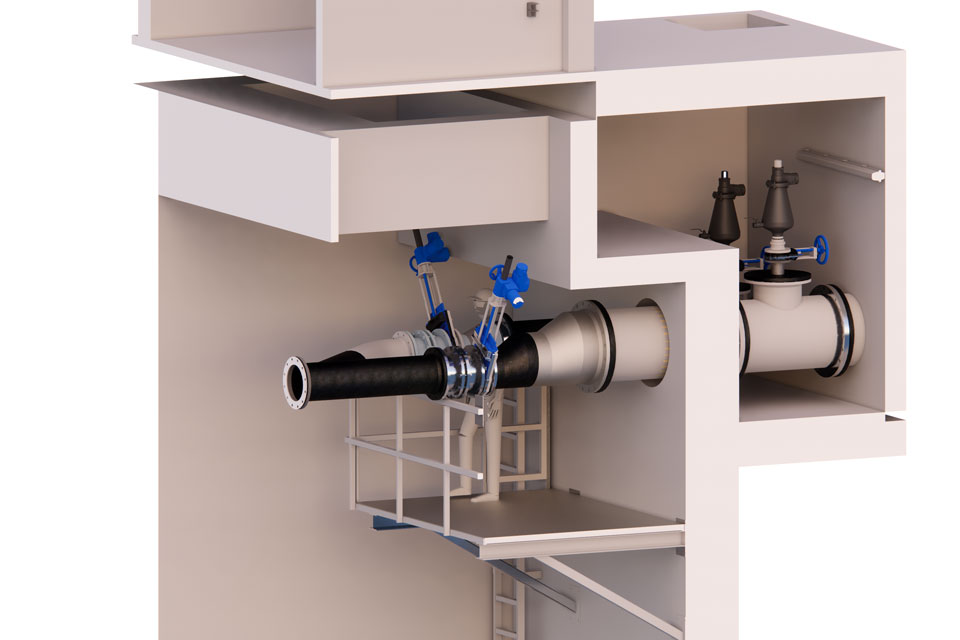

- Ertüchtigung des Entlüftungsschachts

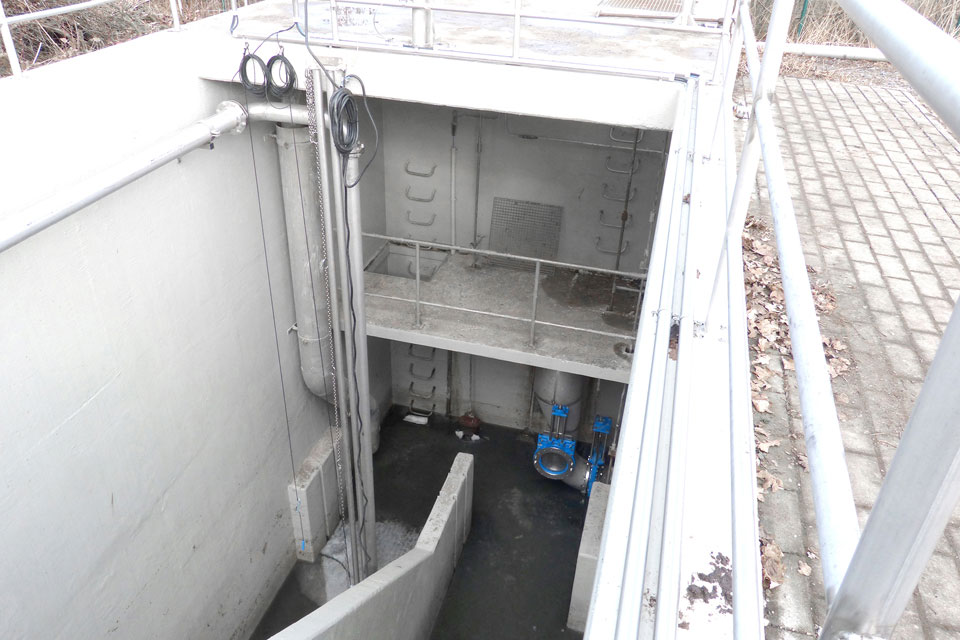

- Austausch des Kanalspindelschützes im Vorschacht des Pumpensumpfes
- Aufbau einer Wartungsbühne
EMSR-Technik
- Vollständige Demontage der Schaltanlage und dazugehörigen Kabeln zu den entsprechenden Verbrauchern. Die Kabeltrassen wurden vollständig erneuert

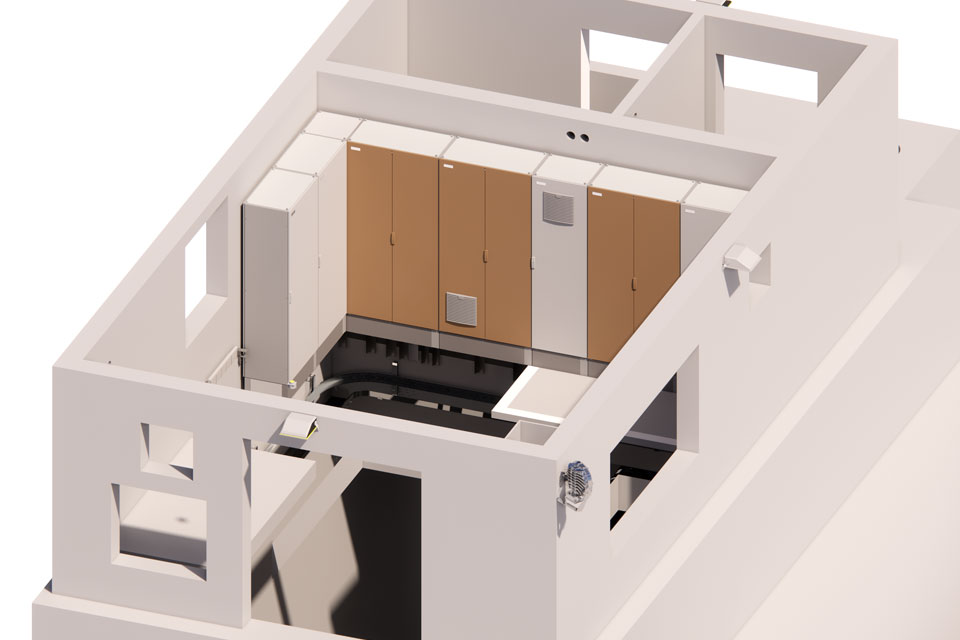

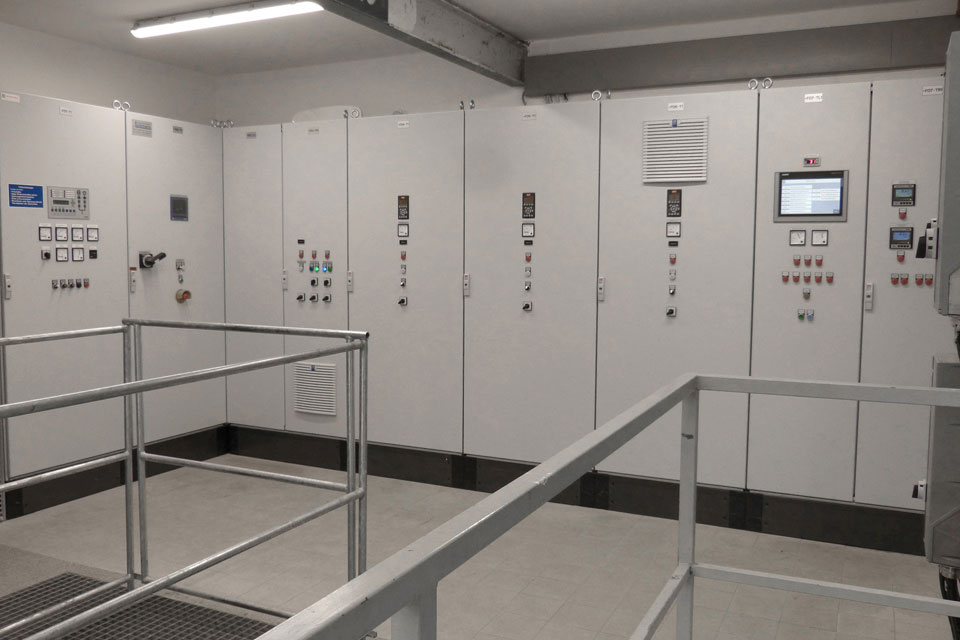

- Aufbau einer Schaltanlage mit einer SPS und Bediengerät zur Steuerung des kompletten Hauptpumpwerks mit den entsprechenden Aggregaten. Erneuerung der Kabelanlage für die Pumpwerkskomponenten und der Maschinentechnik
- Aufbau einer Schaltanlage für die Netzersatzanlage
- Stellung einer mobilen Netzersatzanlage für die Hauptumschlussarbeiten
- Erneuerung der Messtechnik im Hauptpumpwerk
- Erneuerung der Beleuchtung auf Grundlage der Beleuchtungsberechnung
- DFÜ- und PLS-Anbindung Hauptpumpwerk und Klärwerk
- Erneuerung Blitzschutz, Erdung und Potentialausgleich
Bautechnik
- Kernlochbohrungen für die Wanddurchführungen bis Nennweite DN 800
- Betonsanierung im Entlüftungsschacht
- Erneuerung der Betonabdeckplatte auf dem Vorschacht des Pumpensumpfes

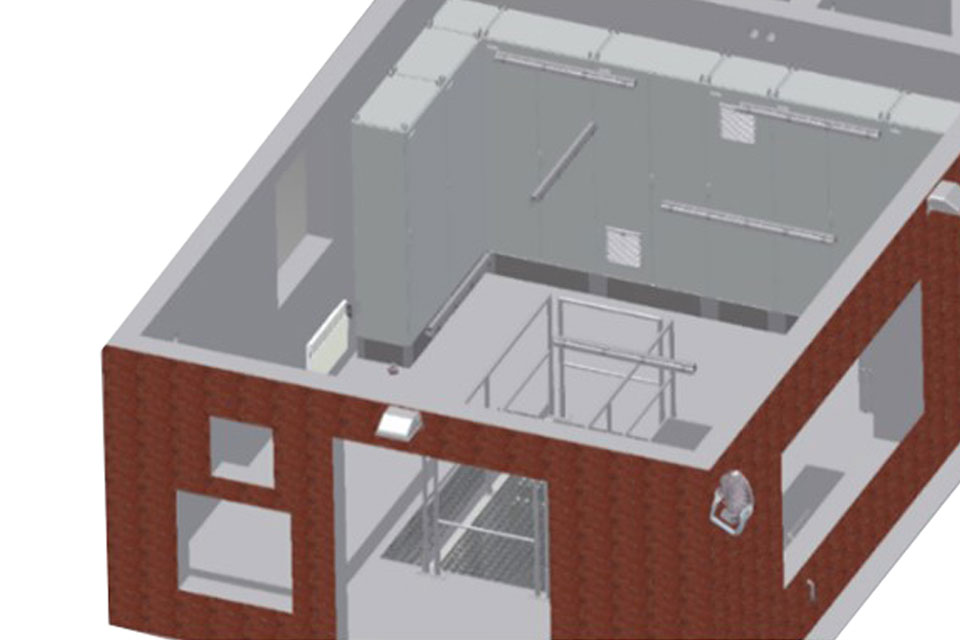

- Abbrucharbeiten für die Aufstellung der neuen Schaltanlage
- Erstellung von Pumpenfundamenten
- Verguss der Wanddurchführungen
- Instandsetzung der oberen Betonplatte des Betriebsgebäudes
- Maler- und Fliesenarbeiten für die Aufstellung der neuen Schaltanlage und zugehörigen Komponenten
- Rutschfeste Beschichtung (R12) im Maschinenraum
Detaillierte Informationen zum Projekt auf dem Klärwerk
Maschinen- und Rohrleitungstechnik
- Vollständiger Rückbau der Rohrleitungen, Armaturen und Pumpen im Schachtpumpwerk

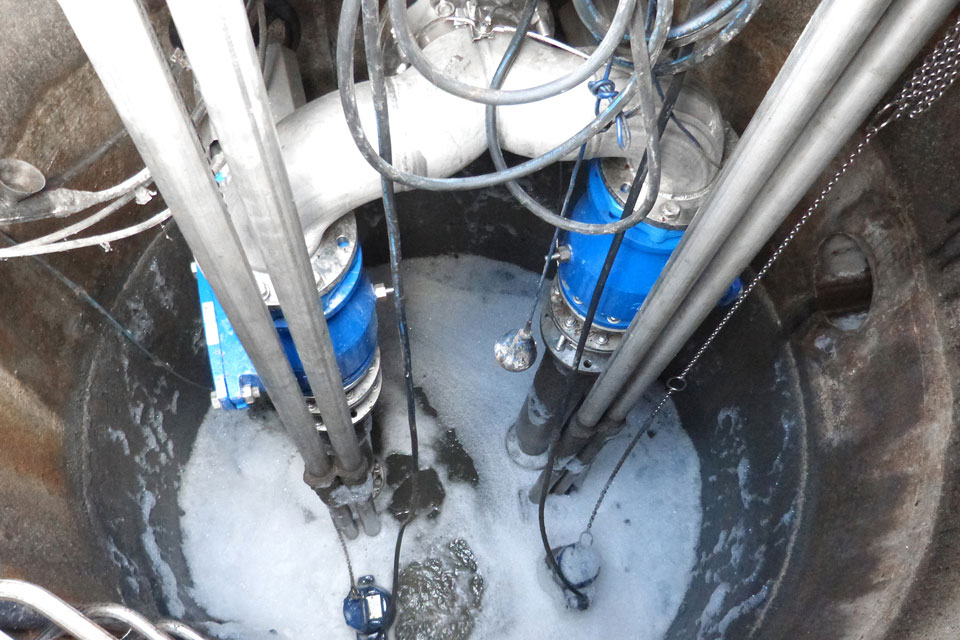

- Erneuerung und Neuaufbau der Rohrleitungen, Armaturen und Pumpen im Schachtpumpwerk
- Vollständiger Rückbau der Schneckenpumpen im Zulaufpumpwerk
- Erneuerung und Verbindung der Druckrohrleitungen im Zulaufpumpwerk
- Neuaufbau einer Sumpfpumpe im Zulaufpumpwerk
EMSR-Technik
- Vollständige Demontage der Schaltanlage und dazugehörigen Kabeln zu den entsprechenden Verbrauchern. Die Kabeltrassen wurden vollständig erneuert
- Aufbau einer Schaltanlage für die Komponenten im Zulaufpumpwerk (Messtechnik, Sumpfpumpe, Beleuchtung, etc.)

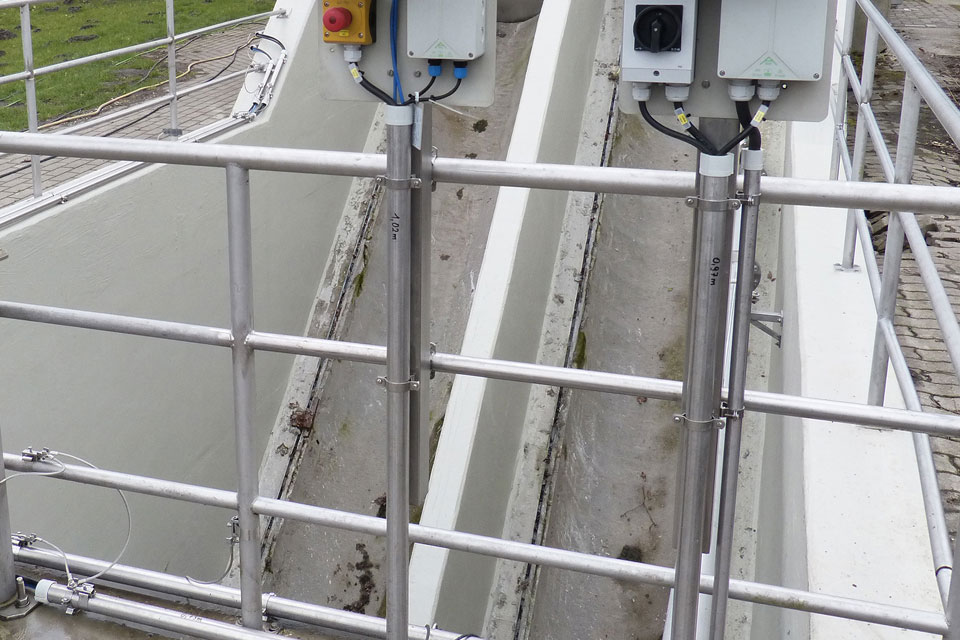

- Erneuerung der Messtechnik im Zulaufpumpwerk
- Erneuerung Blitzschutz, Erdung und Potentialausgleich
Bautechnik
- Komplette Betonsanierung im Zulaufpumpwerk
