PROJEKT 19I101
Umbau des Pumpwerks in Bergisch-Gladbach
Erneuerung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik für das Pumpwerk in Bergisch Gladbach. Besonderheiten/Kenndaten: Aufbau einer Krankonstruktion zur Entnahme des Pumpengestells
(Maschinentechnik & Elektrotechnik)

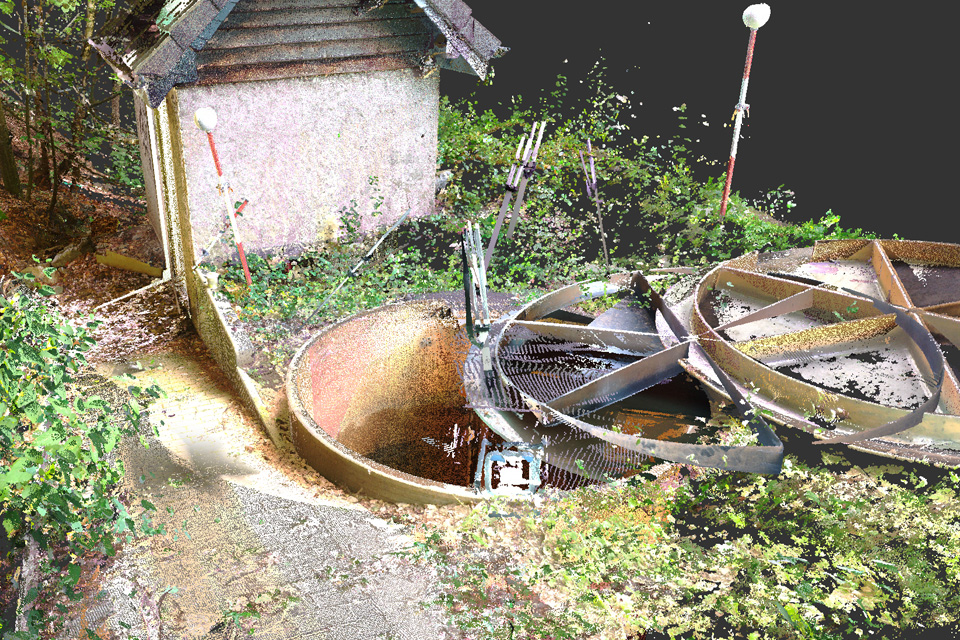

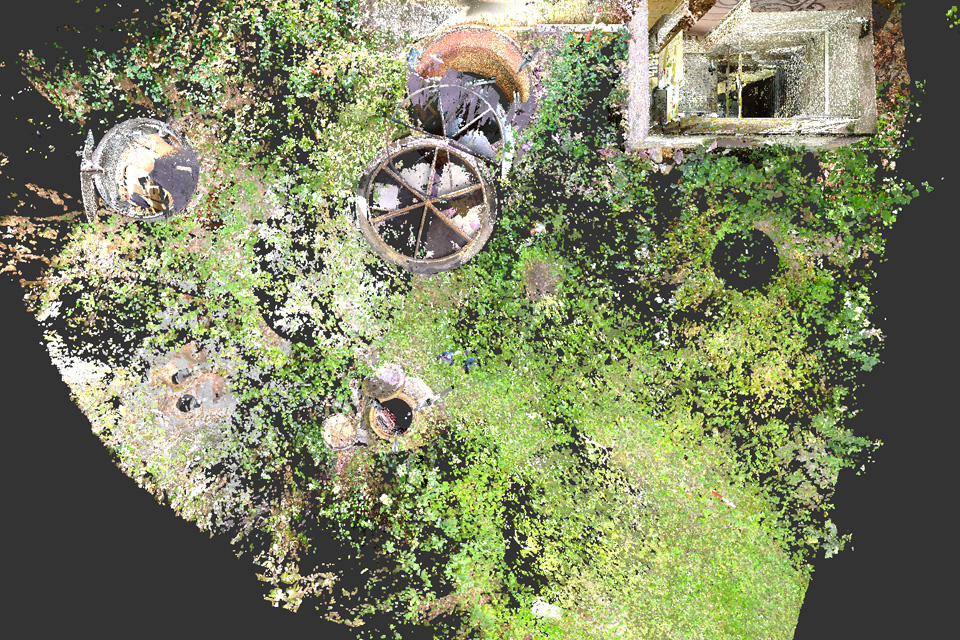

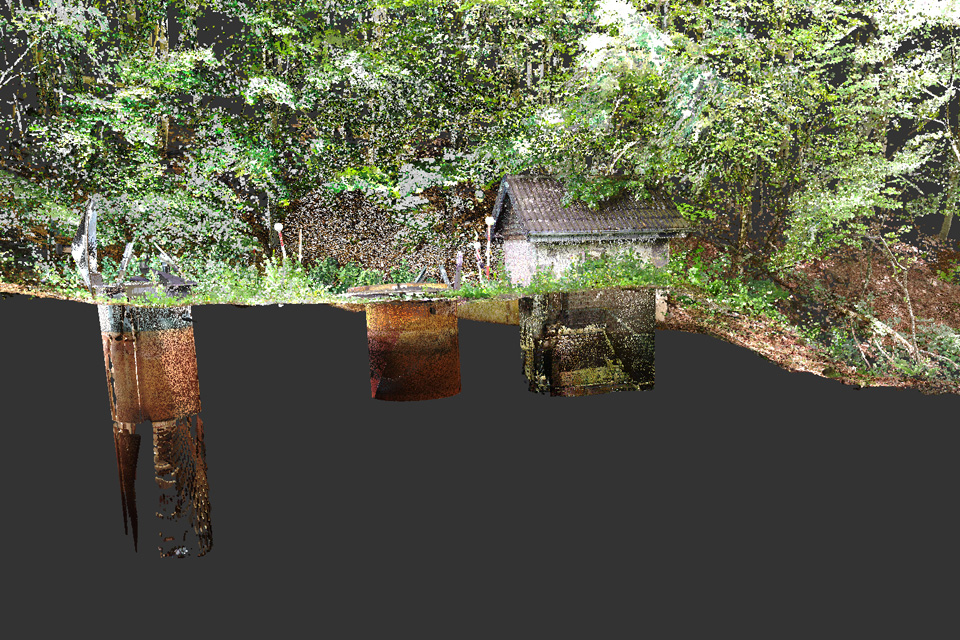

- Bestandsaufnahme durch 3D Laserscan
- Umplanung einer zusätzlichen Mengenmessung
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Betriebsanweisung
Kostenumfang
[€ netto] 360.700,00€
Beschreibung der Planungsleistungen

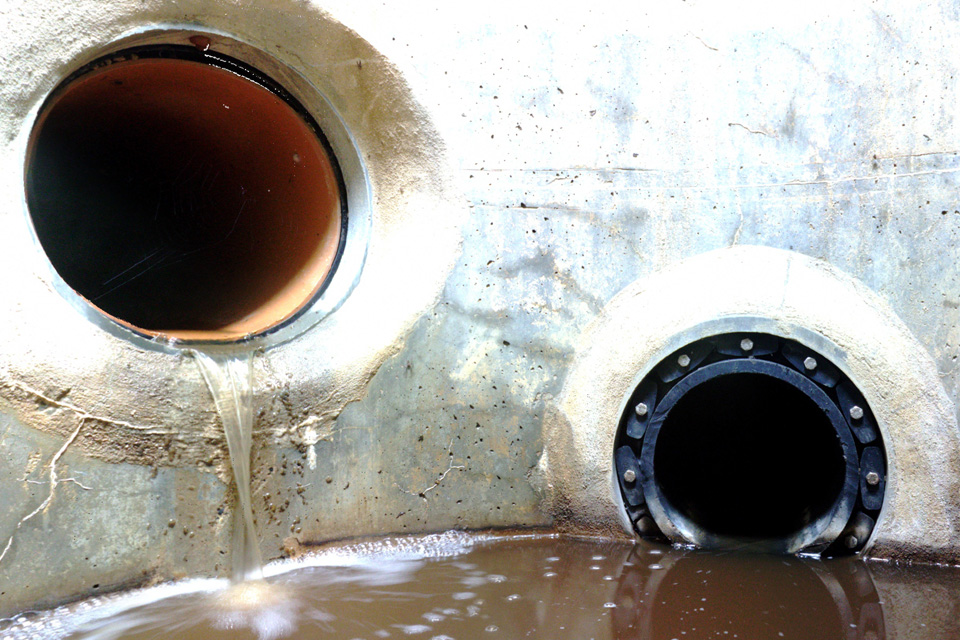

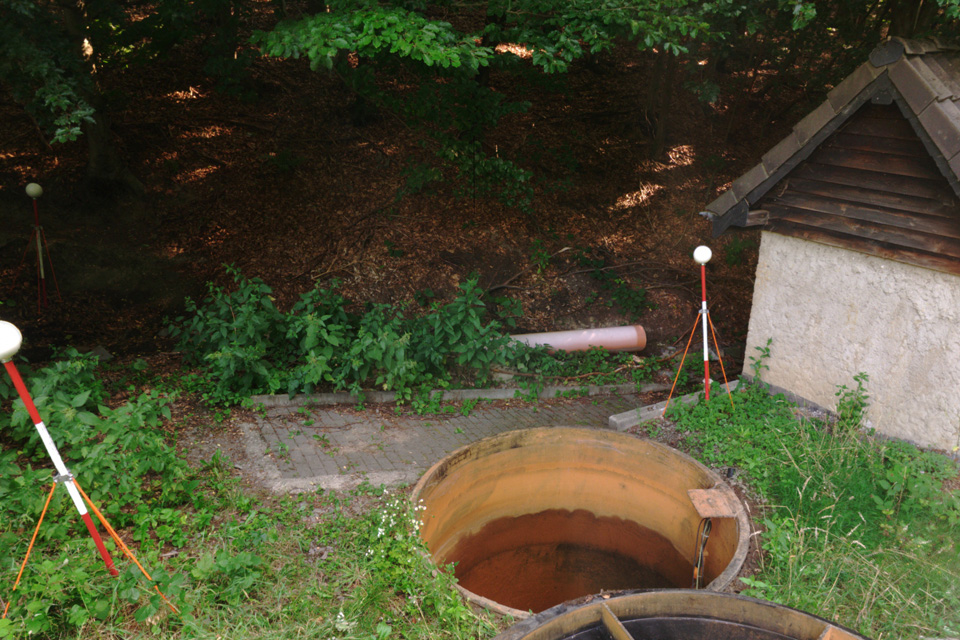

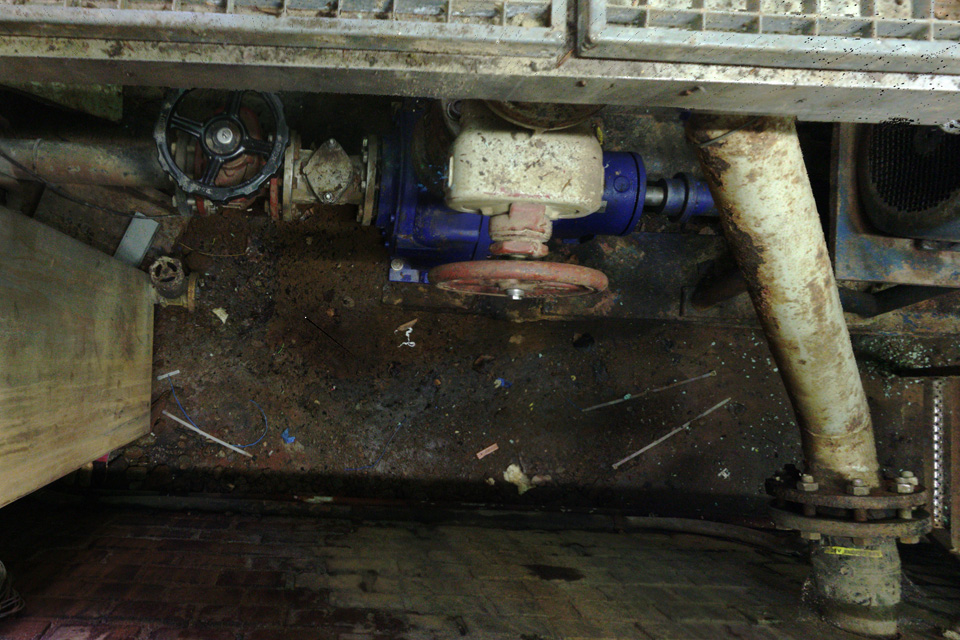

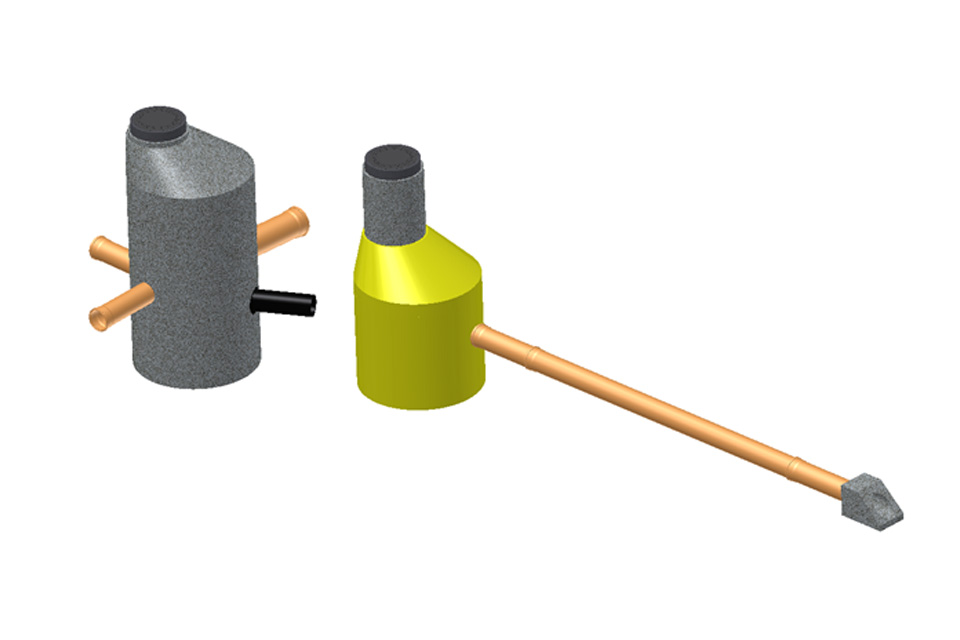

Aufgabe des Pumpwerkes ist es das anfallende Sickerwasser der Altdeponie über eine Druckrohrleitung in das Abwassernetz unseres Kundes zu befördern. Das Sickerwasser wird anschließend über das nachfolgende Entwässerungsgebiet an die Kläranlage weitergeleitet. Das ablaufende Deponiesickerwasser wird in den Pumpensumpf „Ablauf Deponie“ aus PE (Kunststoff) geleitet und von dort in einen zweiten Pumpensumpf „Zwischenpumpwerk“ gefördert. Eine trockenaufgestellte Pumpe in einem Pumpenhaus saugte das Deponiesickerwasser aus dem zweiten Pumpensumpf „Zwischenpumpwerk“ an und drückte dieses dann in eine Druckrohrleitung zum Abwasserkanalsystem des Kunden.
Die gesamte Anlagentechnik lies wegen des Anlagenalters keinen gesicherten Betrieb mehr zu.
Aufgrund der nicht gegebenen Tragfähigkeit des Bauwerkes (Betriebsgebäudes), des Anlagenalters der Maschinen- und EMSR-Technik sollte die Station bau-, maschinen- rohrleitungs- und EMSR-technisch neu aufgebaut werden.
Folgende Arbeiten waren zum Umbau des Pumpwerkes notwendig:
Maschinen- und Rohrleitungstechnik

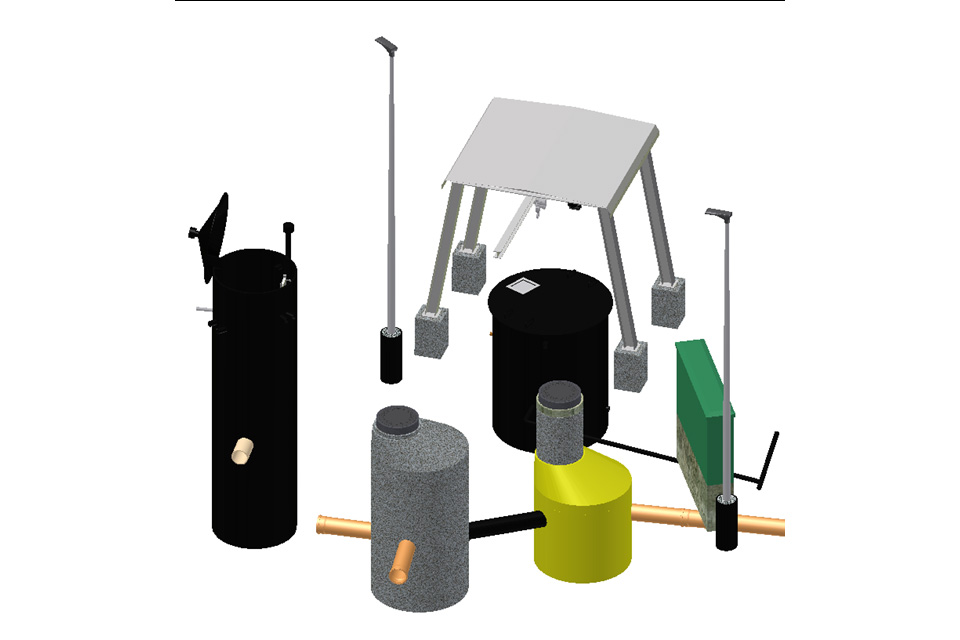

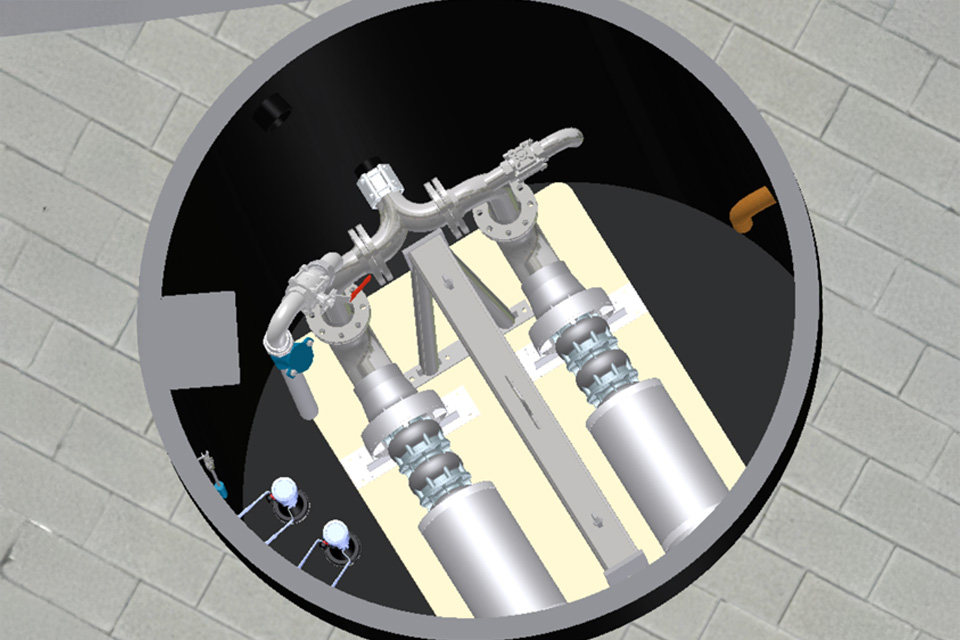

- Einbau von zwei Tauchpumpen auf einem Montagegestell im Zwischenpumpwerk
- Anschluss bestehender und neuer Pumpen
- Anbindung und Umschluss an die bestehende Druckrohrleitung
Elektrotechnik

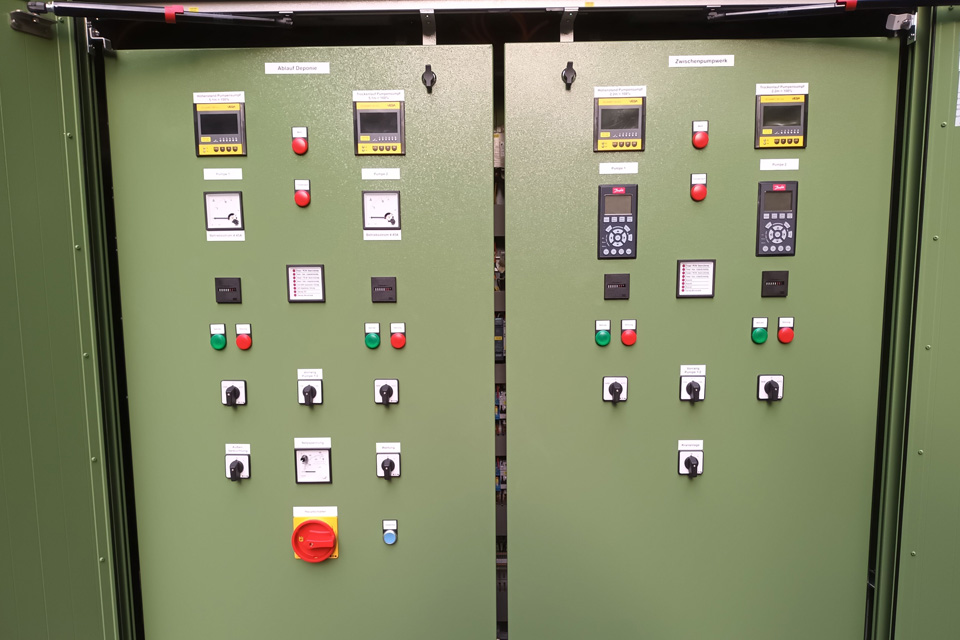

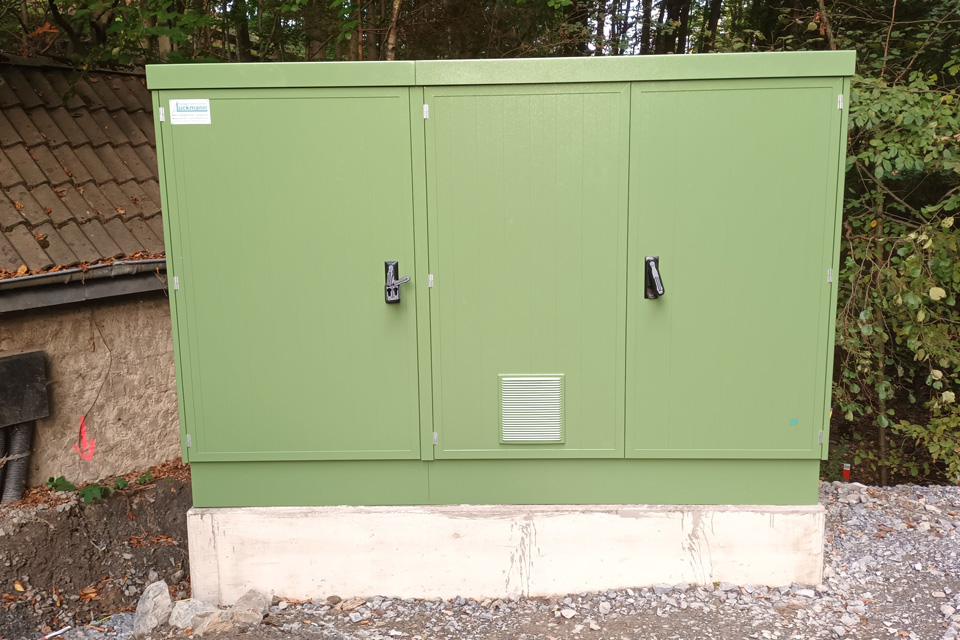

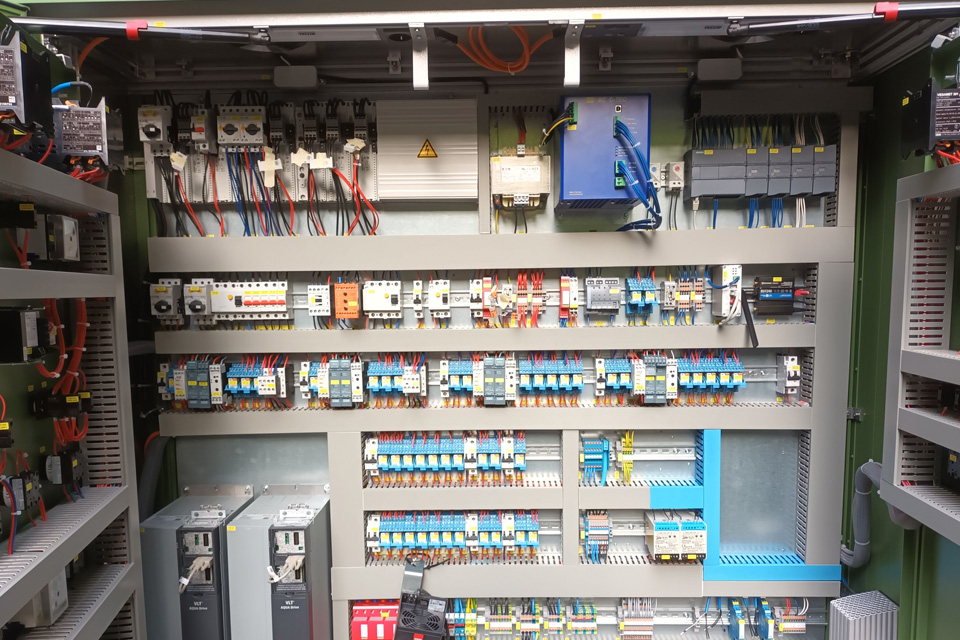

- Herstellung, Montage und Inbetriebnahme eines Außenschaltschranks
- Aufstellung von Außenbeleuchtungen

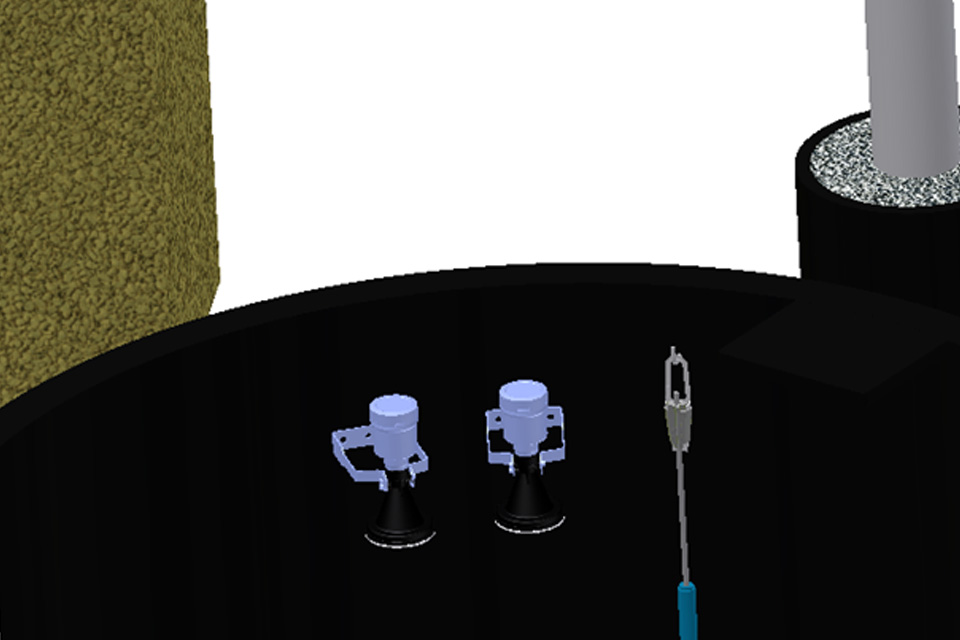

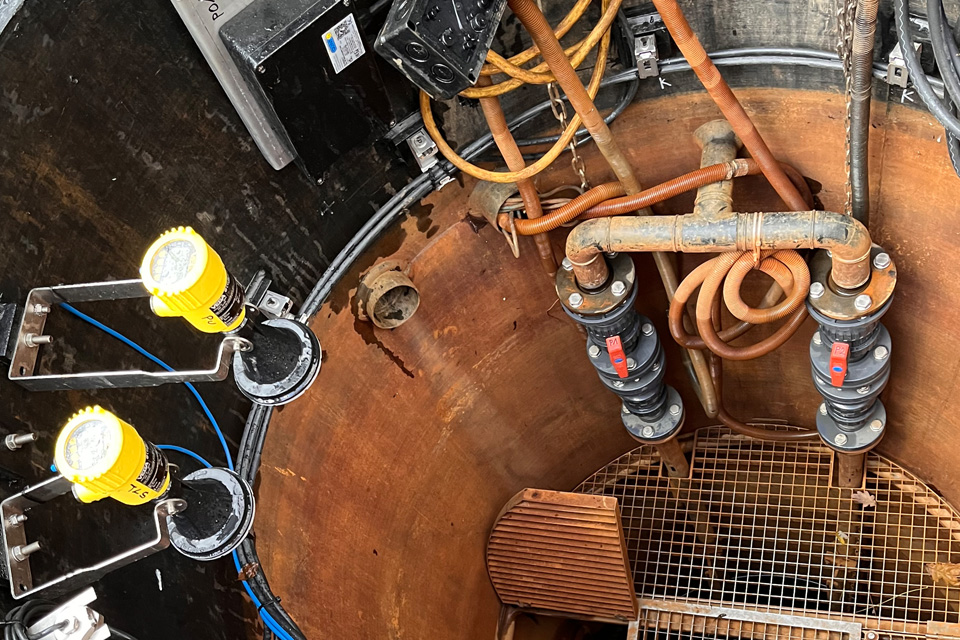

- Montage, Anschluss und Inbetriebnahme von Messtechnik
- Aufbau einer Datenfernübertragung mit Anbindung an das PLS des Abwasserbetriebes
Bautechnik
- Abriss und Entsorgung des Pumpenhauses
- Erstellung und Aufstellung eines monolithischen Betonsockels für die Schaltanlage

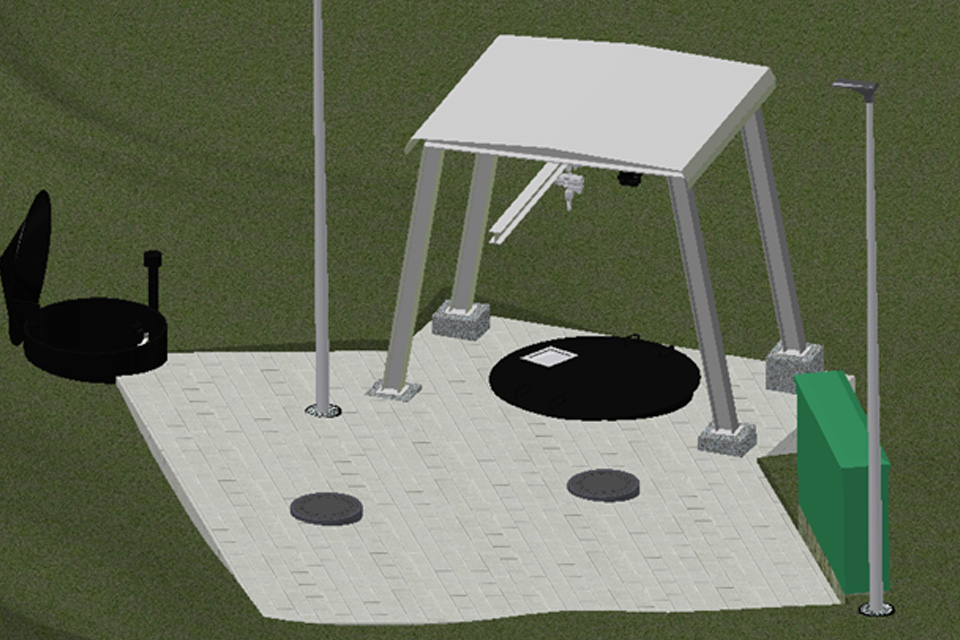

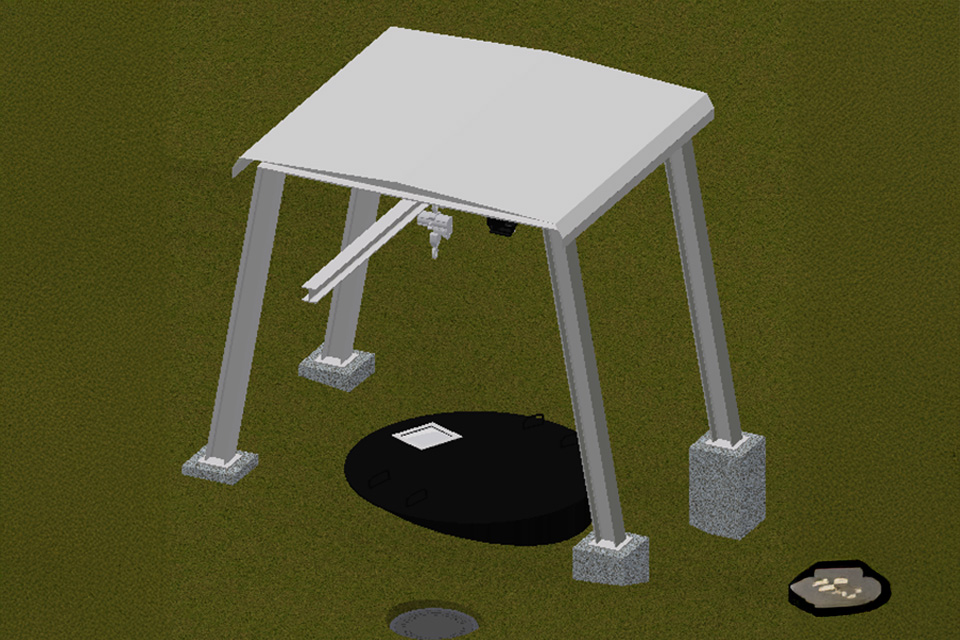

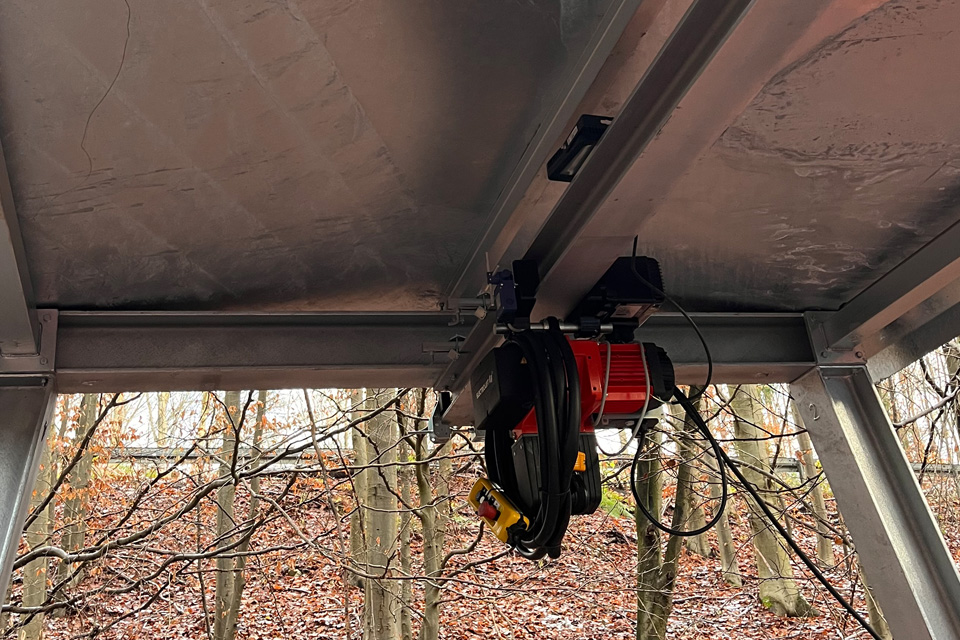

- Aufbau einer Krankonstruktion zur Entnahme des Pumpengestells
- Geländeanpassung im Bereich der Pflasterfläche
- Oberflächenbefestigung mit Pflasterfläche
