PROJEKT 16I109
Umbau des Regenrückhaltekanal (RRK) in Mülheim an der Ruhr

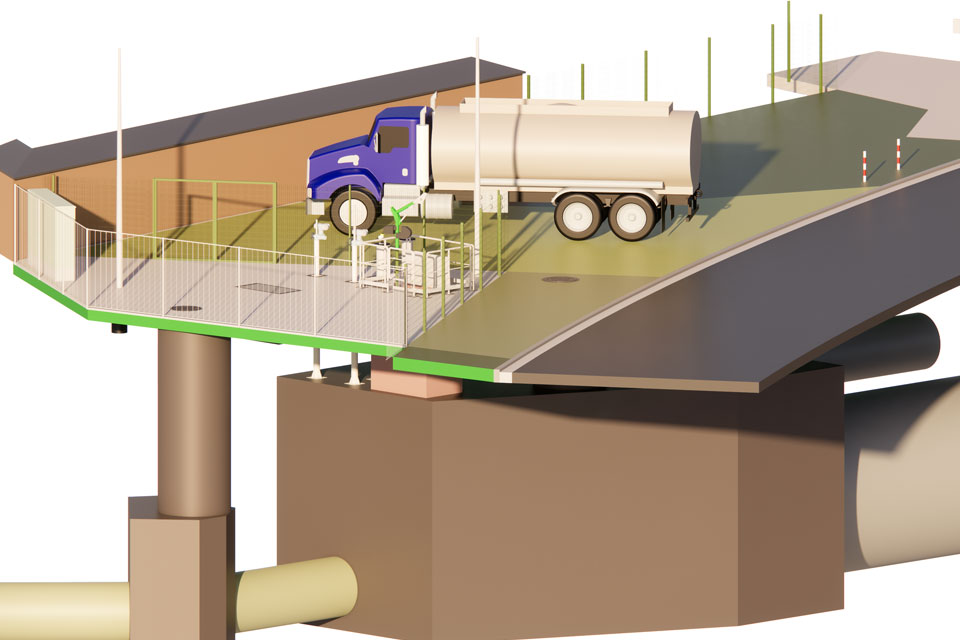

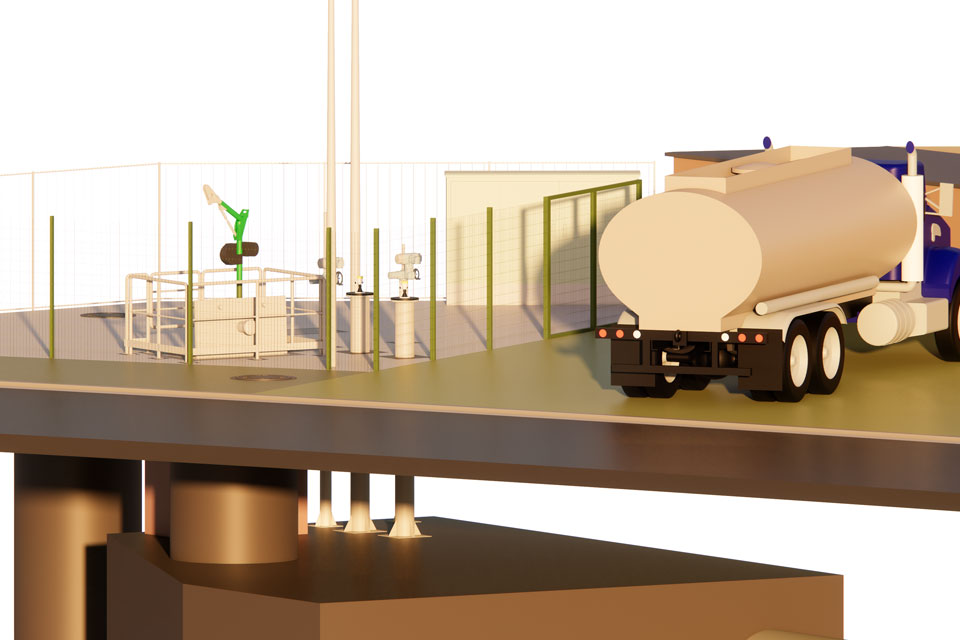

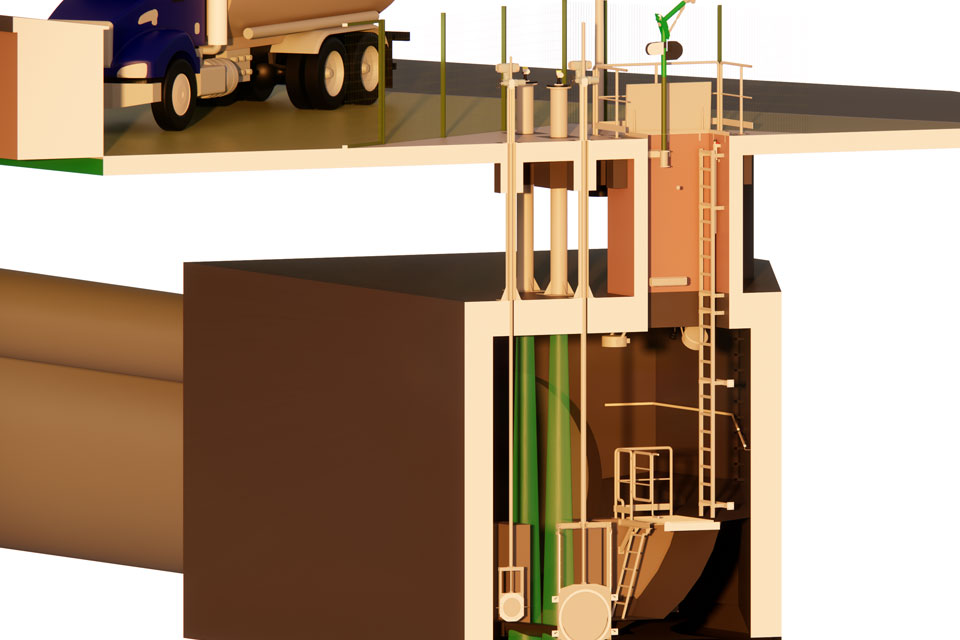

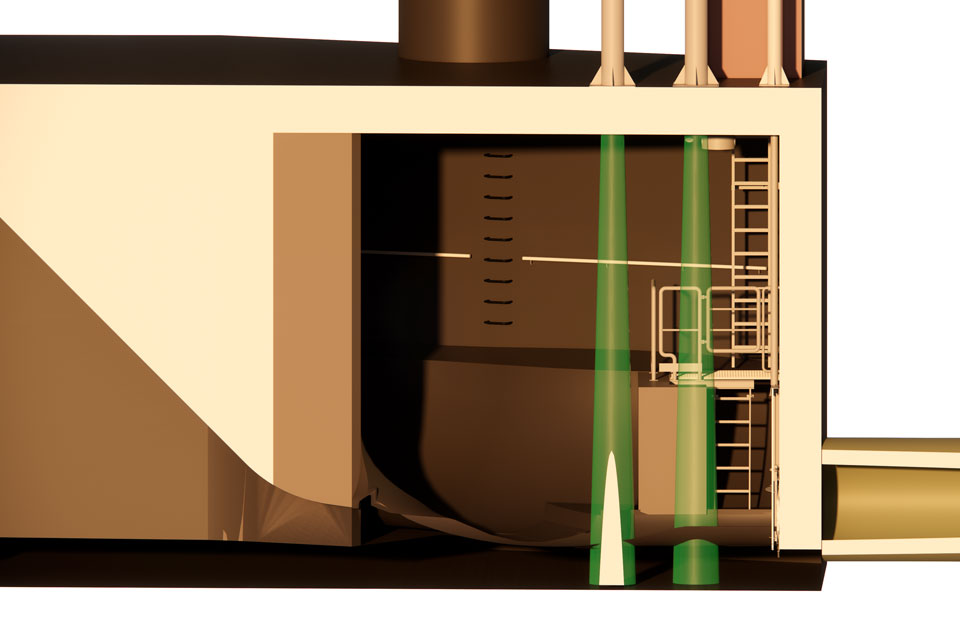

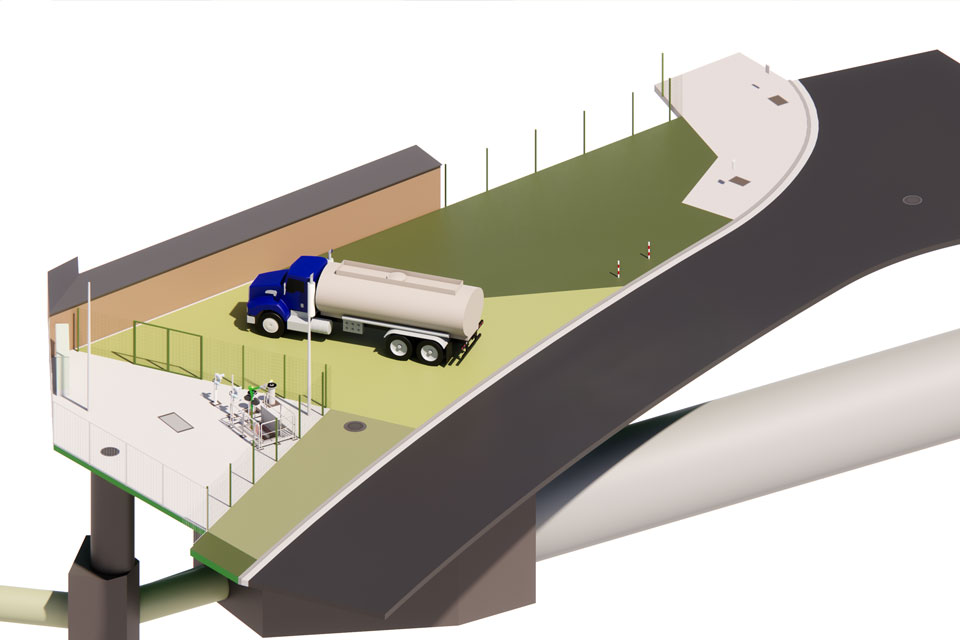

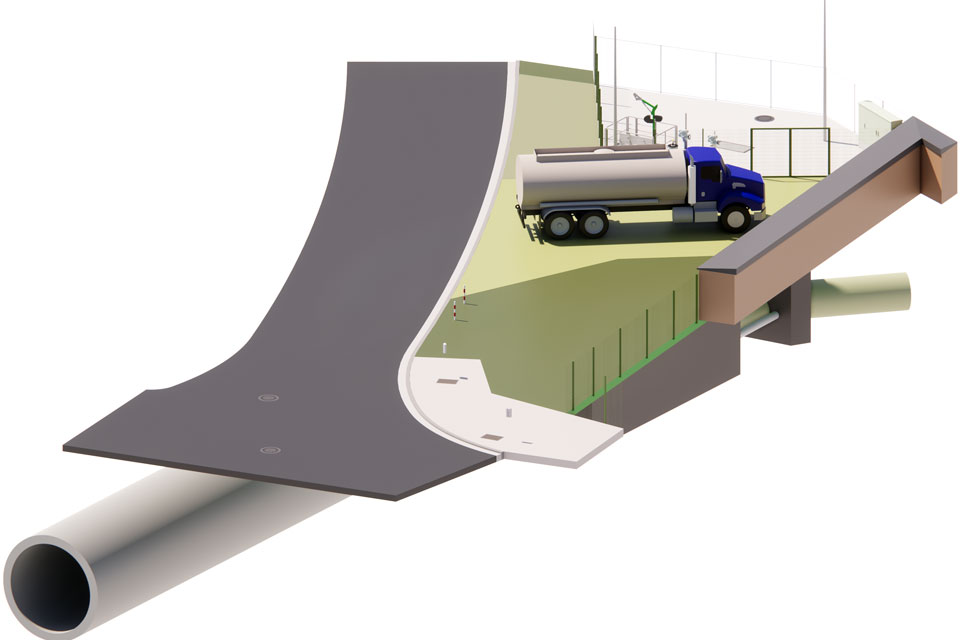

Umbau und Ertüchtigung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Regenrückhaltekanal (RRK) Heifeskamp samt Regelbauwerk.
Besonderheiten/Kenndaten: Die gesamten Umbaumaßnahmen erfolgten im laufenden Betrieb. Mit einer lichten Profilweite von DN 3.200, Volumen 3.700 m³, Abfluss gedrosselt 1.108 l/s
Leistungsumfang / Besondere Leistungen
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik)
- Bestandserfassung durch 3D Laserscan
- Erstellung eines 3D Bestandsmodell
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Bestandszeichnung
- Erstellung der Stromlaufpläne mit EPLAN P8 in der aktuellen Version
- Erstellung der Bestandsdokumentation
- Erstellung der Drosselkalibrierung
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Beleuchtungsberechnung
- Erstellung der Steuerungsprogrammierung
(Maschinentechnik & EMSR-Technik)
- Bestandserfassung durch 3D Laserscan
- Erstellung eines 3D Bestandsmodell
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Bestandszeichnung
- Erstellung der Stromlaufpläne mit EPLAN P8 in der aktuellen Version
- Erstellung der Bestandsdokumentation
- Erstellung der Drosselkalibrierung
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Beleuchtungsberechnung
- Erstellung der Steuerungsprogrammierung
Umsetzungszeitraum
06/2019 – 12/2020 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 324.500,00 €
[€ netto] ca. 324.500,00 €
Beschreibung der Planungsleitungen
Umbau und Ertüchtigung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Regenrückhalteraum (RRR)
Maschinen- und Rohrleitungstechnik

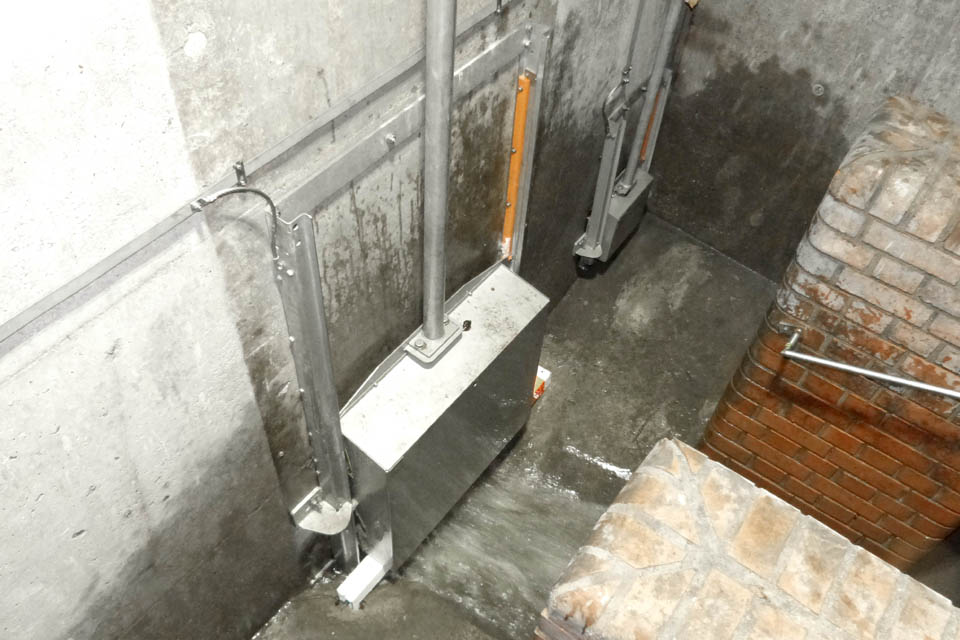

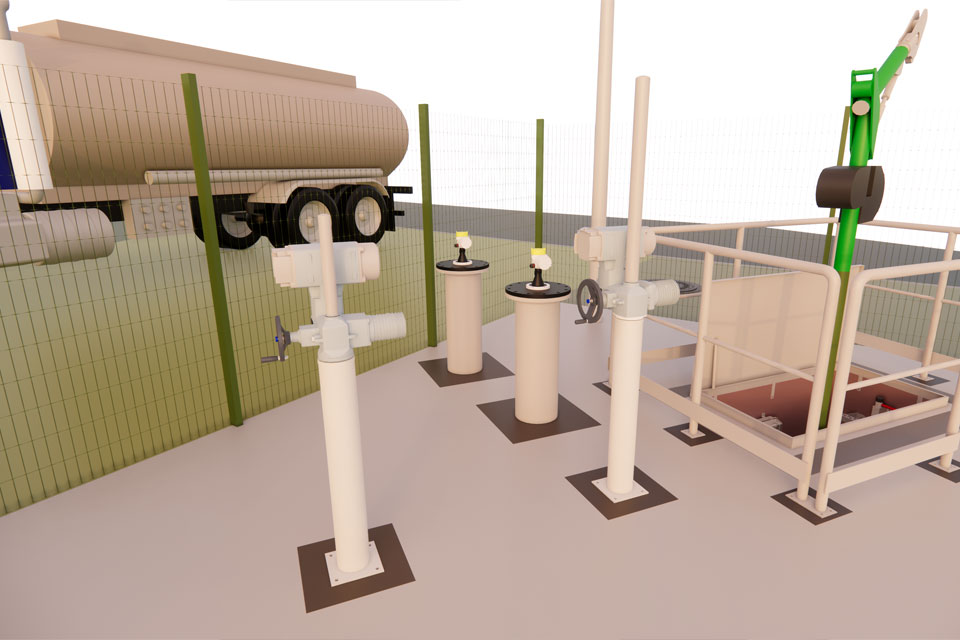

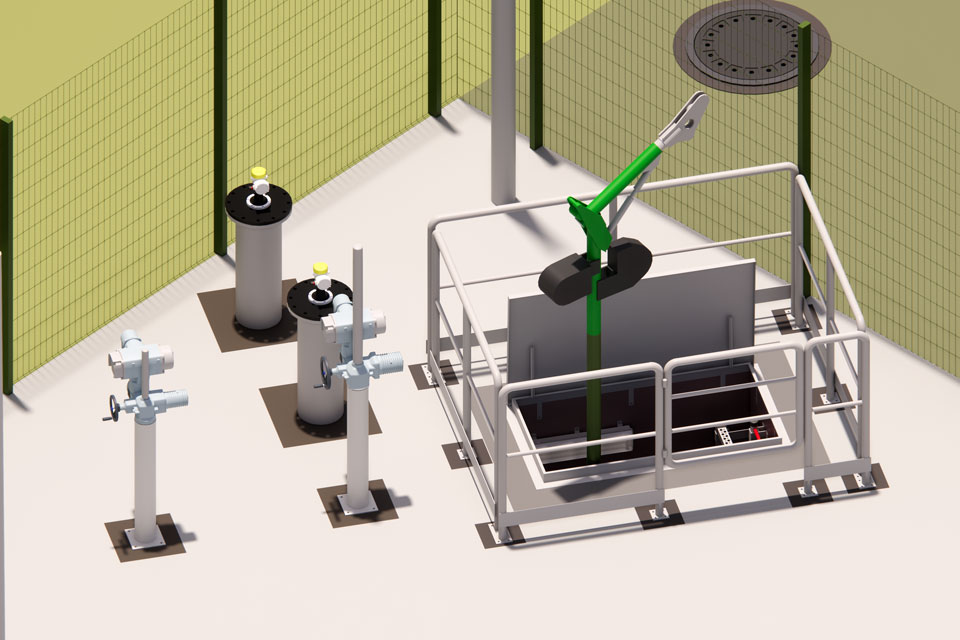

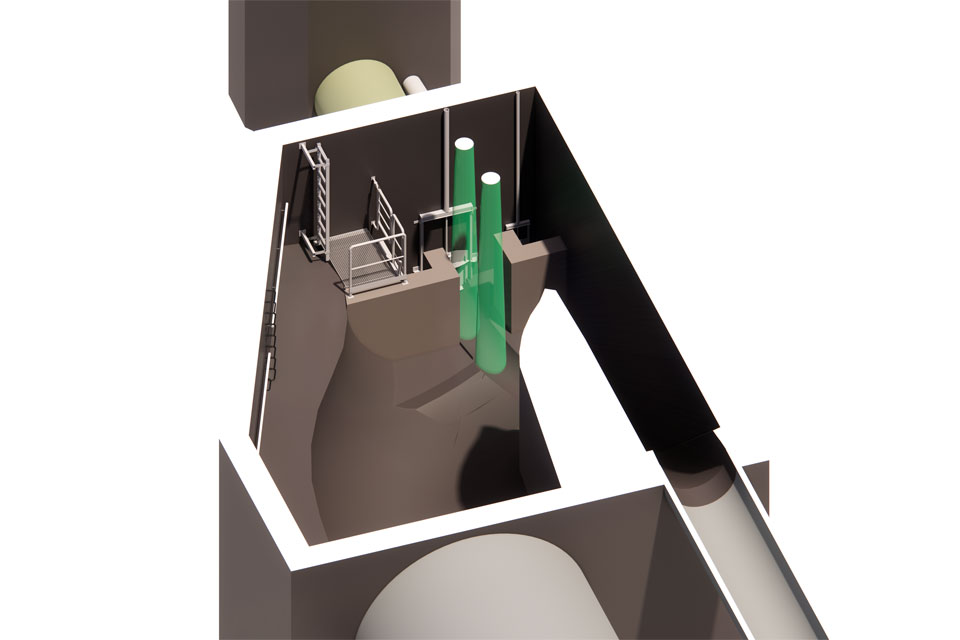

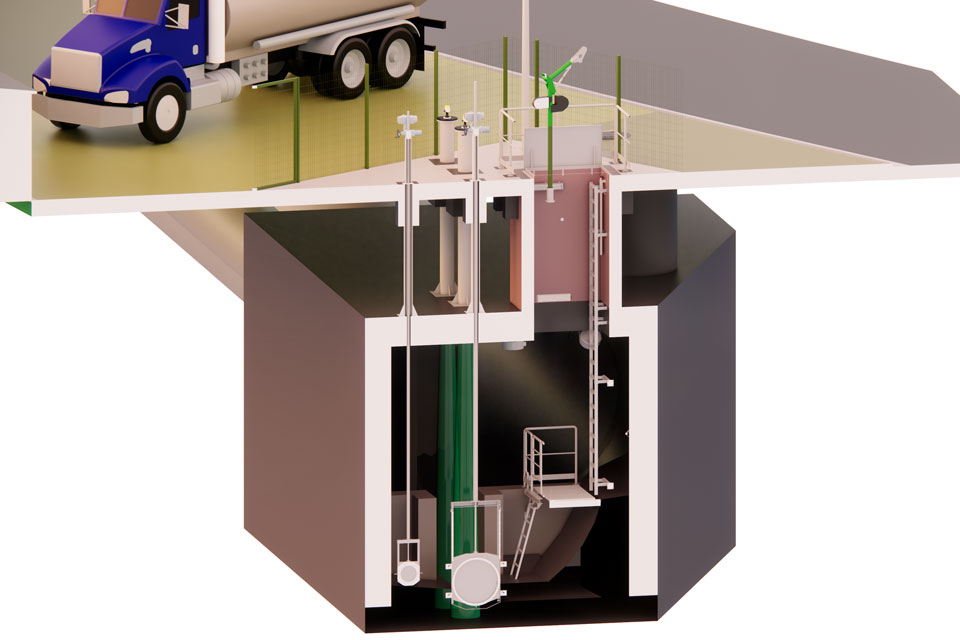

- Regelschieber und Notumlaufschieber

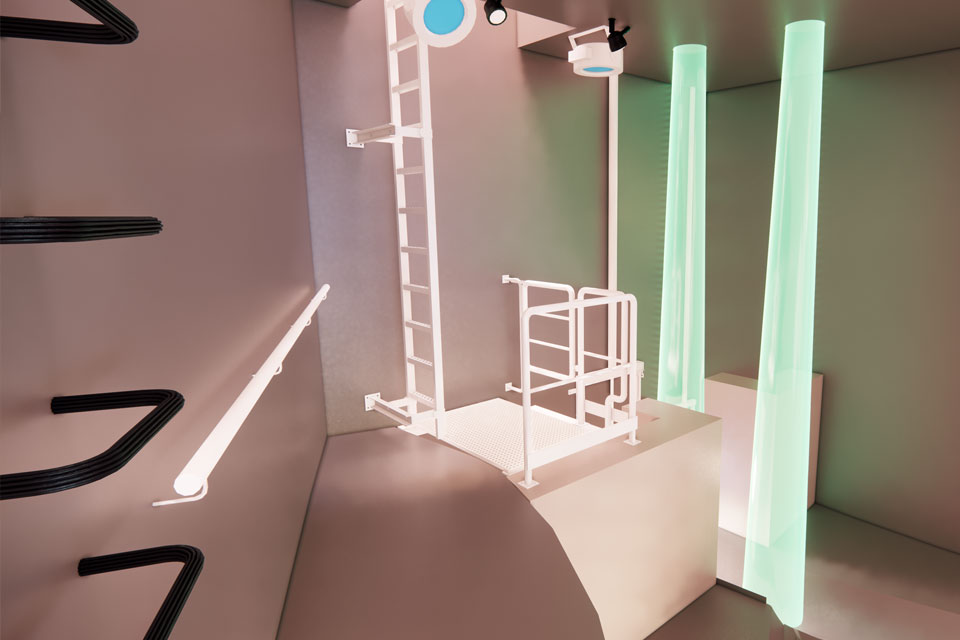

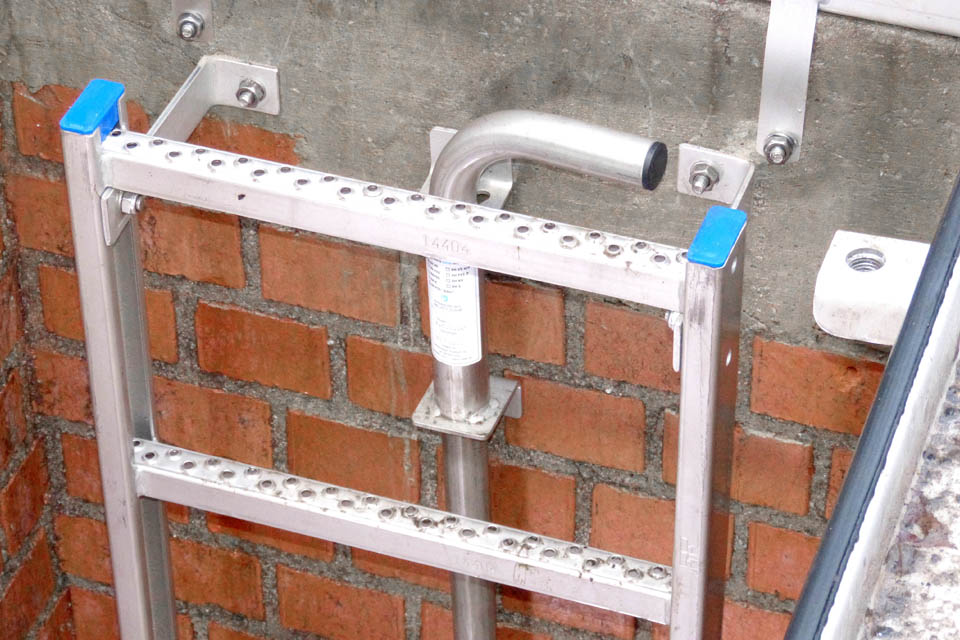

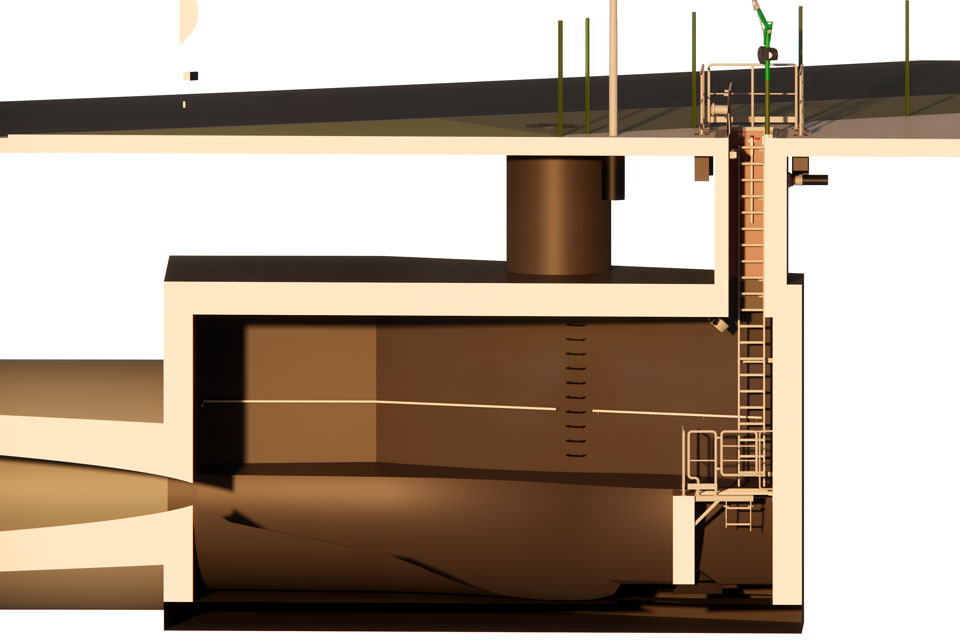

- Einstiegsleitern
- Sicherungsgerät

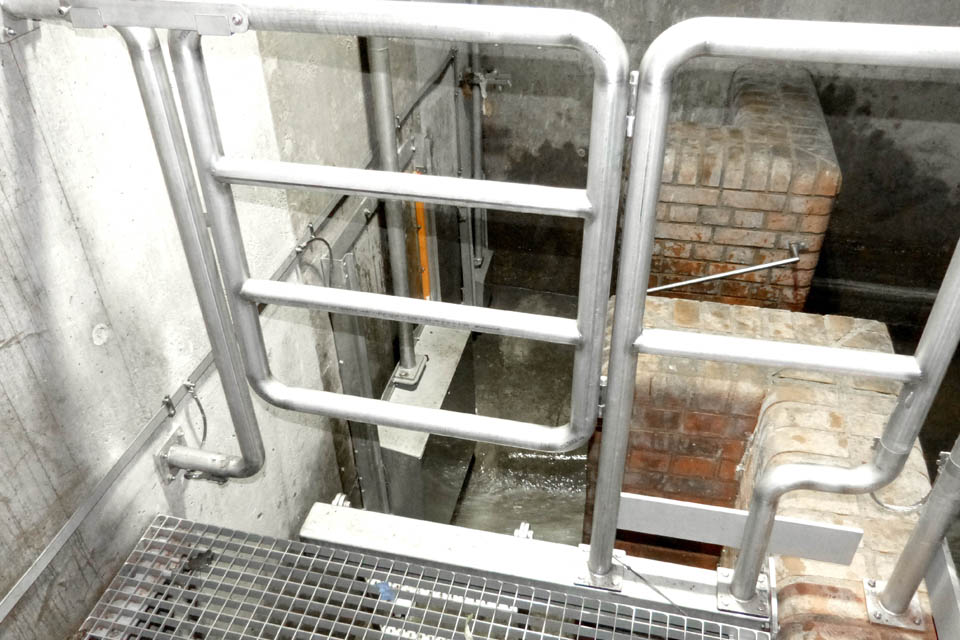

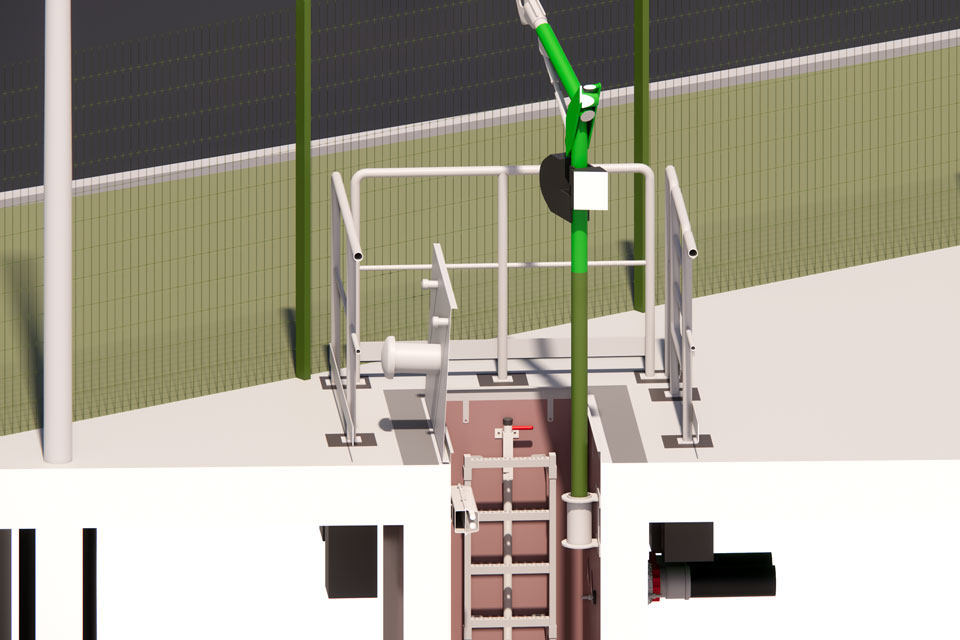

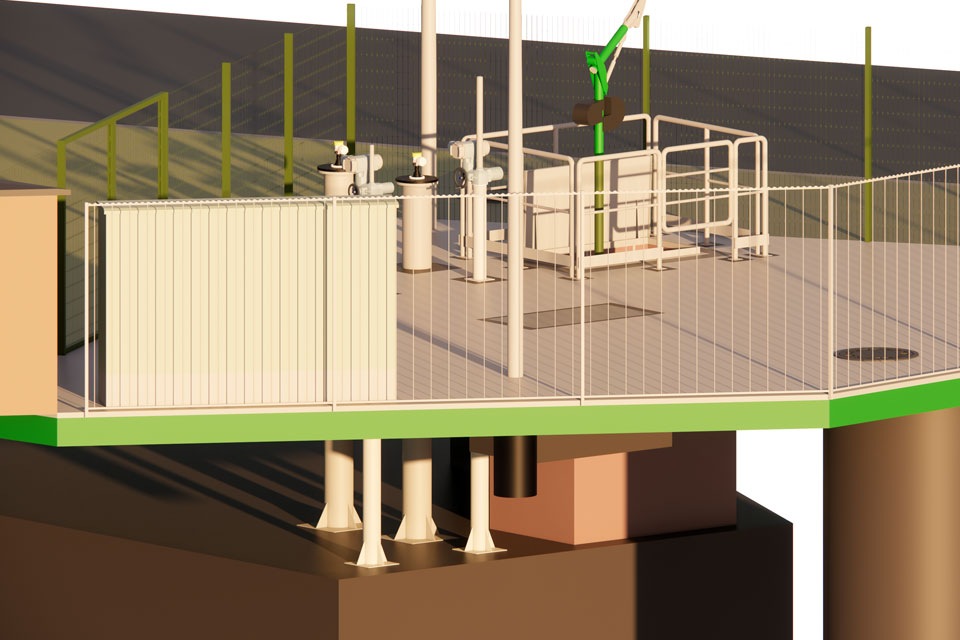

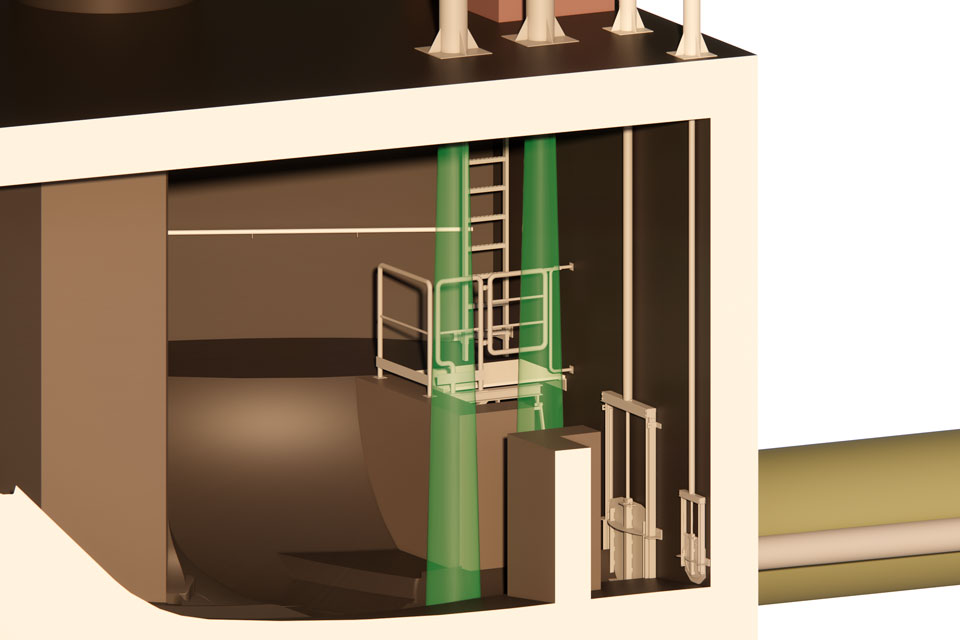

- Geländerkonstruktion am neuen Einstieg Revisionsschacht
- Bühne für neuen Abgang durch alte Revisionsöffnung
- Revisionsschachtabdeckung Regelbauwerk
- Schutzrohr für die starre Zug- / Schubstange

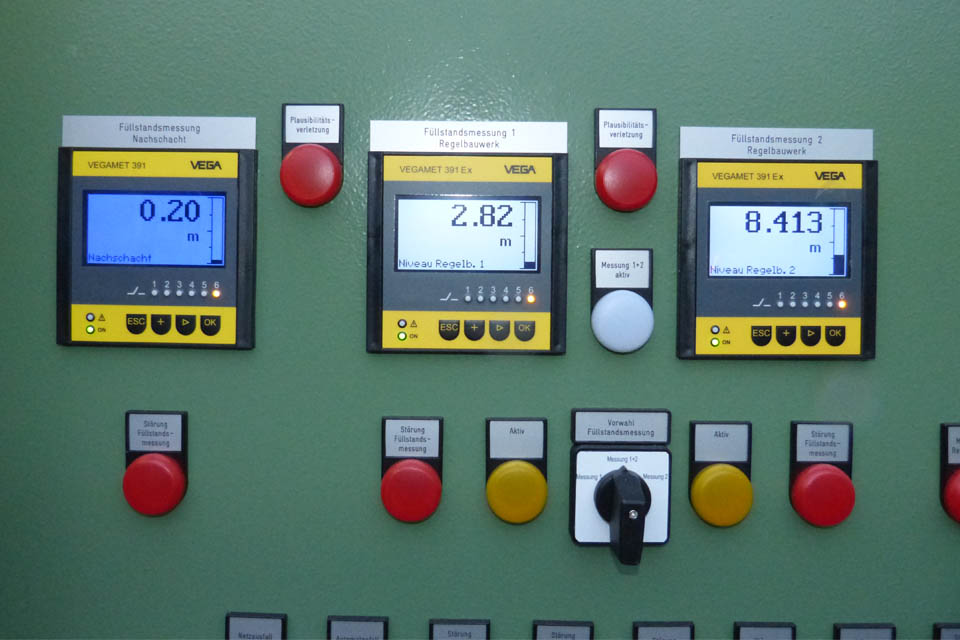

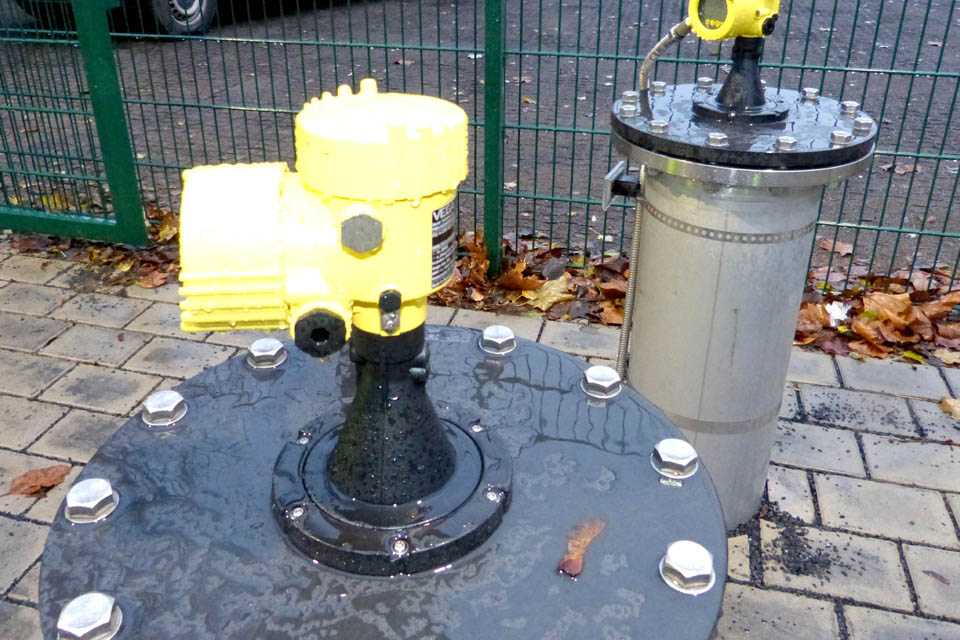

- Messdom / Messtechnik Füllstandsmessung Regelbauwerk und Nachschacht
- Pumpenprovisorium während der Bauzeit
EMSR-Technik
- Erneuerung Schaltanlage, mit EVU-Anschluss, Notstromeinspeisung, Schaltschrankaufbau
- Klimatisierung der Schaltanlage
- Quittierung / Störmeldeleuchten
- Spannungsversorgung und Aufbau
- DFÜ / Netzwerkverbindung
- Äußere Beleuchtungsanlage / Beleuchtung Regelbauwerk
- Blitzschutz und Potentialausgleich
- Kabeltrassierung / Verkabelung
- Kabelanschluss Schieberantriebe / Messtechnik und Netzwerk
- Kamerasystem
Bautechnik
- Stemmarbeiten Schieber
- Abbruch Sockel alte Schaltanlage
- Erneuerung der Einstiegs- und Revisionsöffnung
- Neue Wandhülse für Selbstrettersystem
- Aufbau Mess- und Bedieneinrichtungen
- Vergussarbeiten Schieber
- Aufbau neuer Schaltschranksockel
- Kabelgräben und Kabelzugsschacht

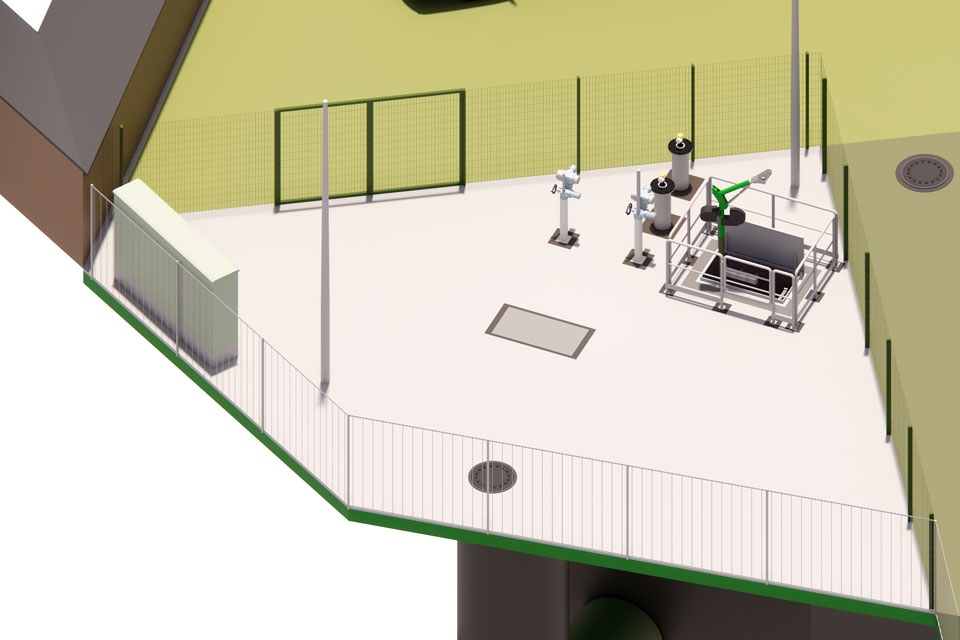

- Zaunanlage Schaltanlage und Bedieneinrichtung
- Wegebau
- Fundamente Mastleuchten und Geländepfosten
