PROJEKT 16I110
Umbau des Regenrückhaltekanals (RRK) in Mülheim a.d. Ruhr
Umbau und Ertüchtigung der technischen Ausrüstung (Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik) des Regenrückhaltekanal (RRK).
Leistungsumfang / Besondere Leistungen
Technische Ausrüstung, HOAI 2013, LPH 2-3 & 5-9
(Maschinentechnik & EMSR-Technik)
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Bestandszeichnung
- Erstellung der Stromlaufpläne mit EPLAN P8 in der aktuellen Version
- Erstellung der Bestandsdokumentation
- Erstellung der Drosselkalibrierung
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Steuerungsprogrammierung
(Maschinentechnik & EMSR-Technik)
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Bestandszeichnung
- Erstellung der Stromlaufpläne mit EPLAN P8 in der aktuellen Version
- Erstellung der Bestandsdokumentation
- Erstellung der Drosselkalibrierung
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Steuerungsprogrammierung
Umsetzungszeitraum
08/2017 – 11/2018 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 105.000,00 €
[€ netto] ca. 105.000,00 €
Beschreibung der Planungsleistungen
Umbau und Ertüchtigung der technischen Ausrüstung (Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik) des Regenrückhaltekanal (RRK).
Maschinen- und Rohrleitungstechnik

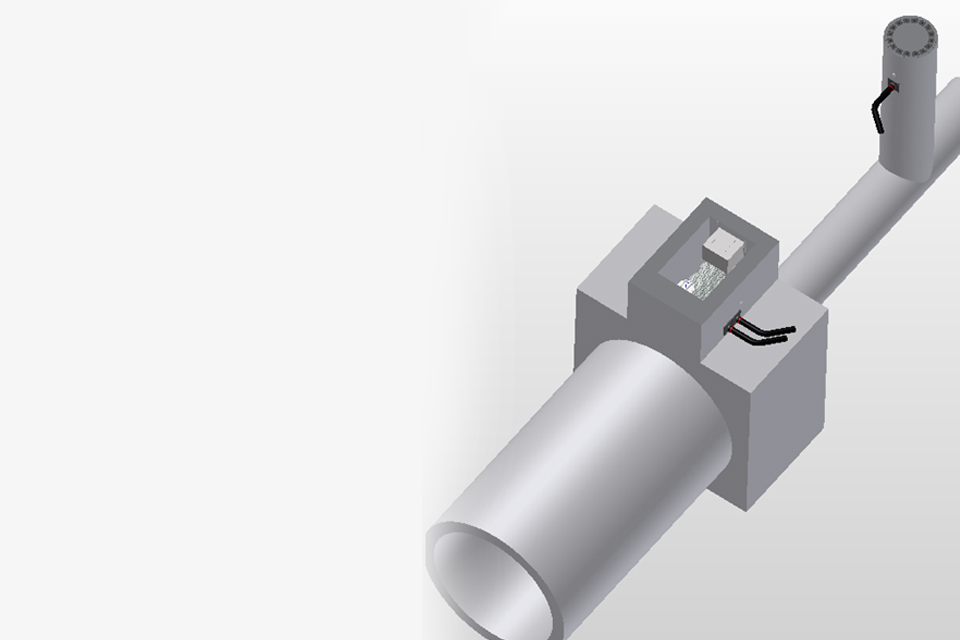

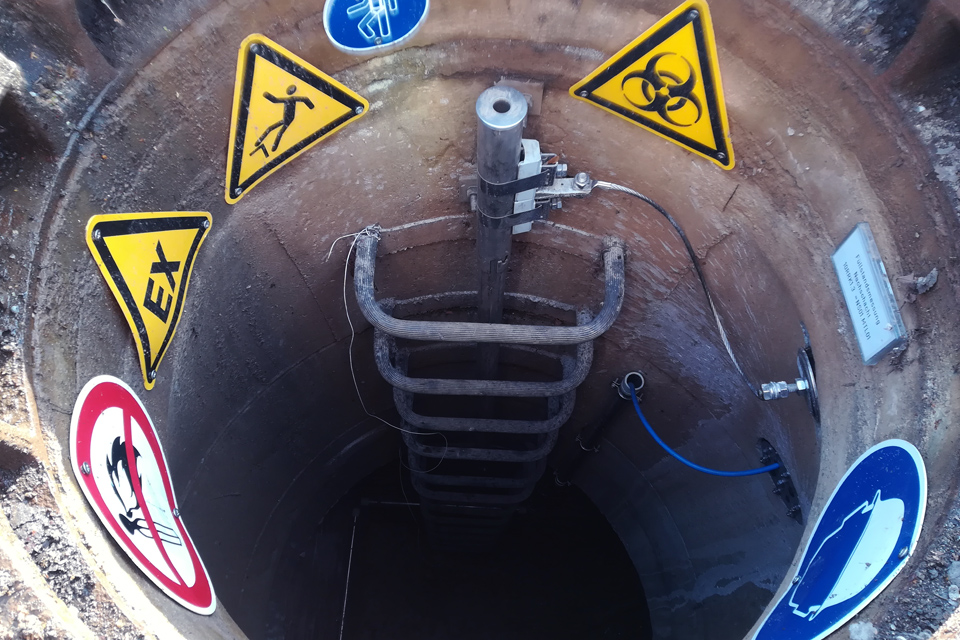

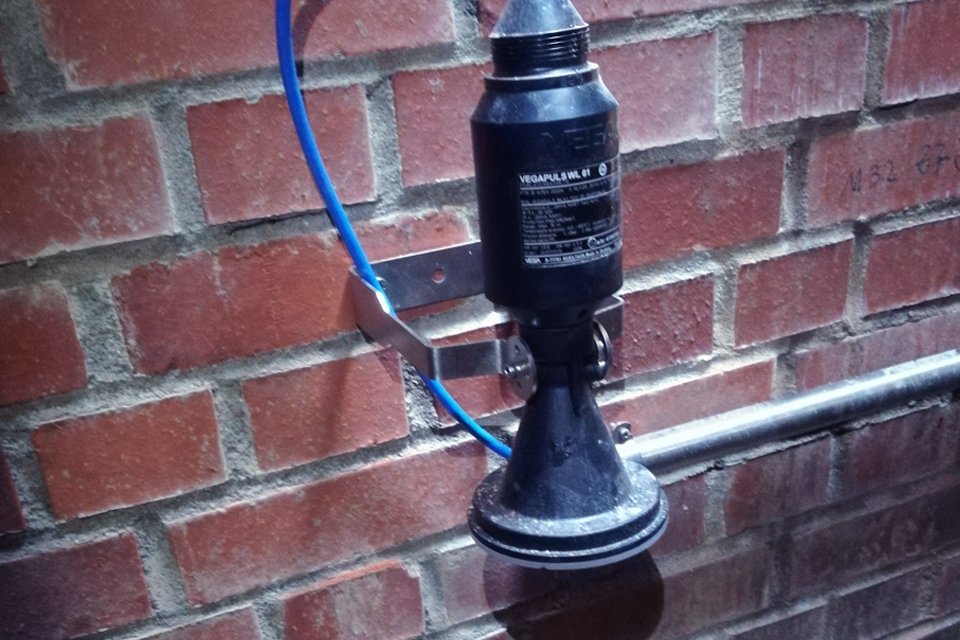

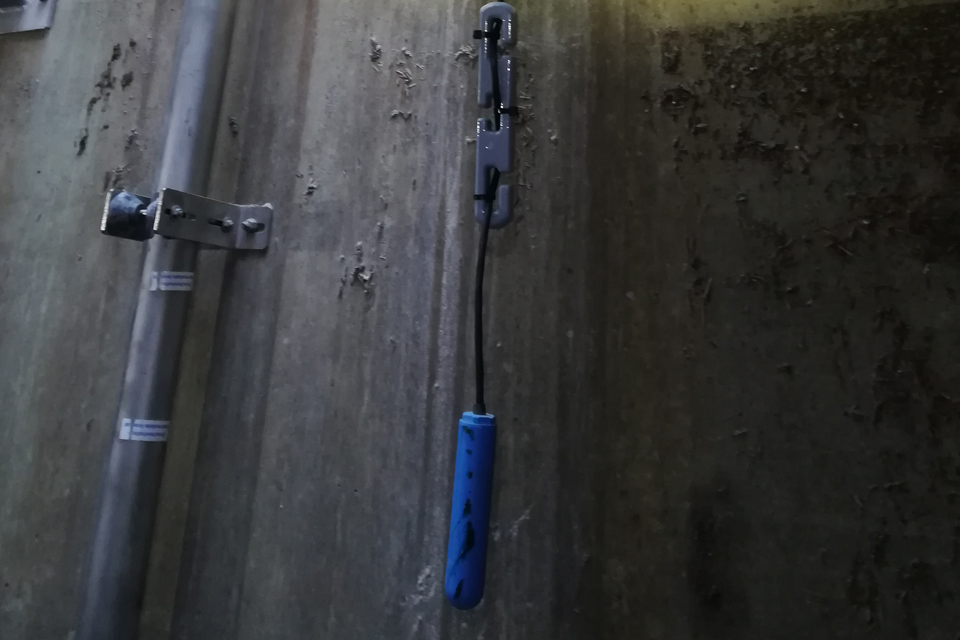

- Messtechnische Ausrüstung des Regenrückhaltekanals (Durchflusskammer und Nachschacht)

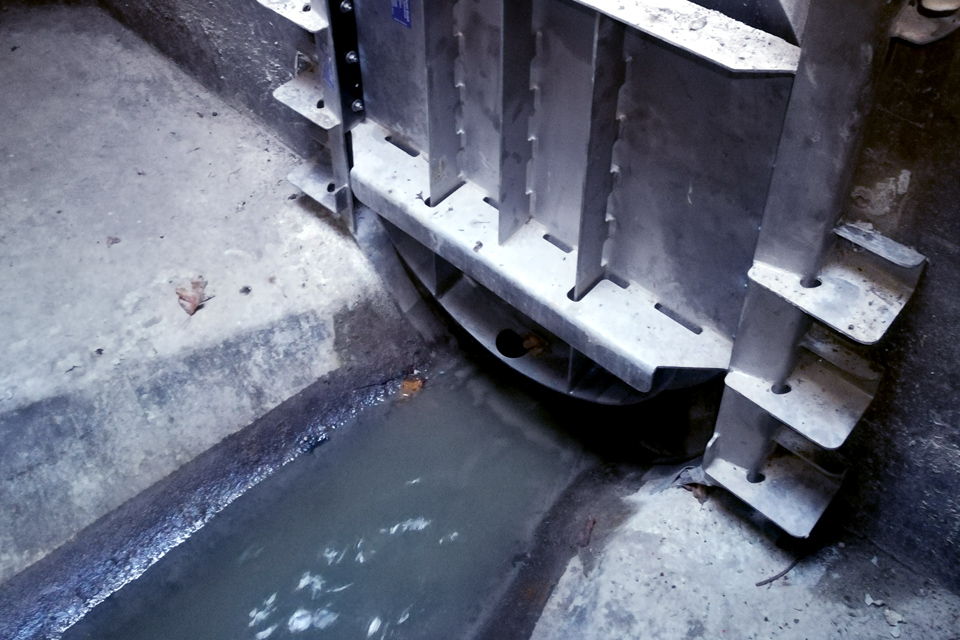

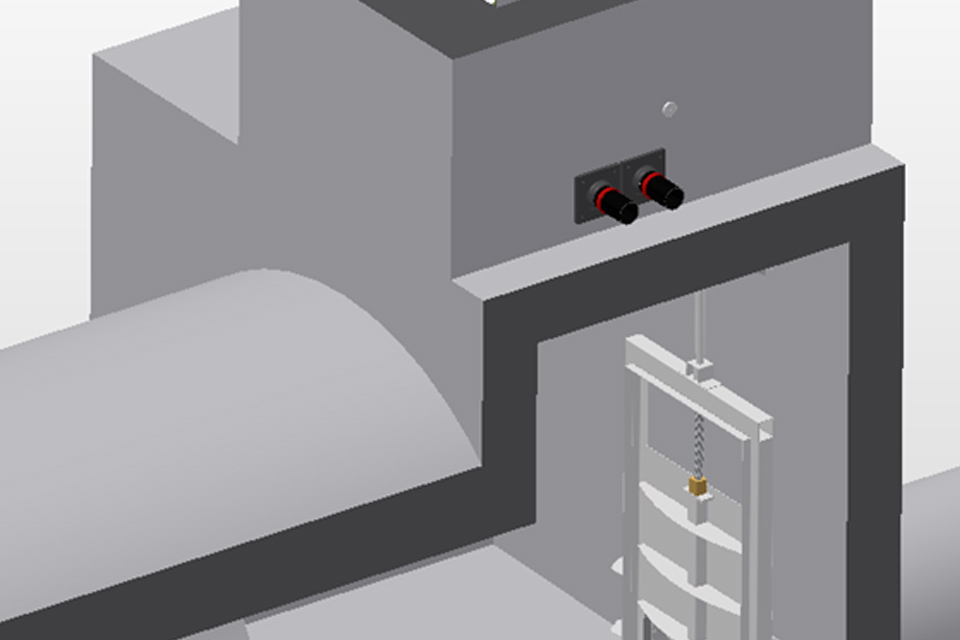

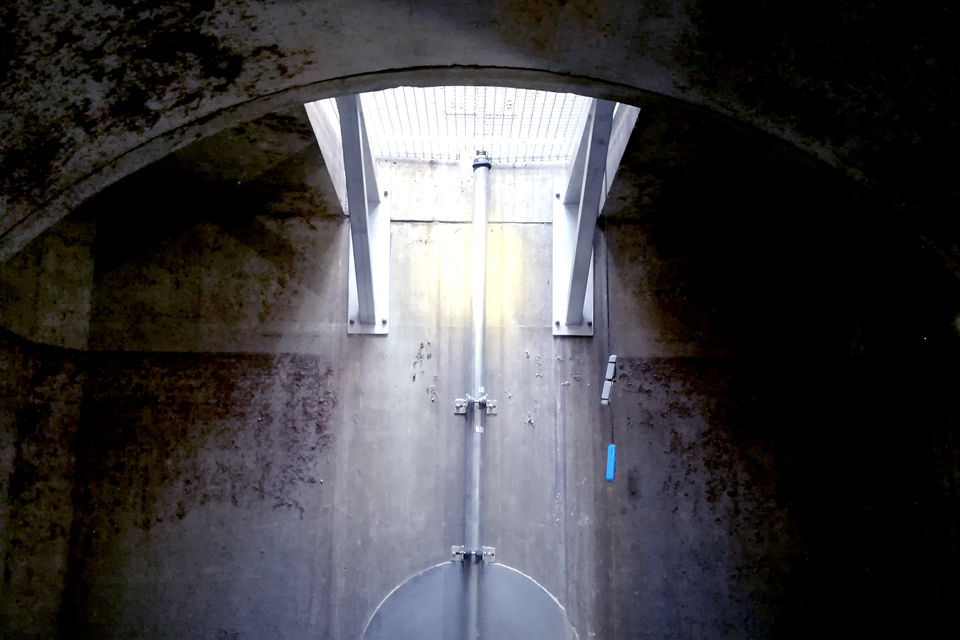

- Schaffung einer einstellbaren drosseltechnischen Regeleinrichtung (Drosselschieber)

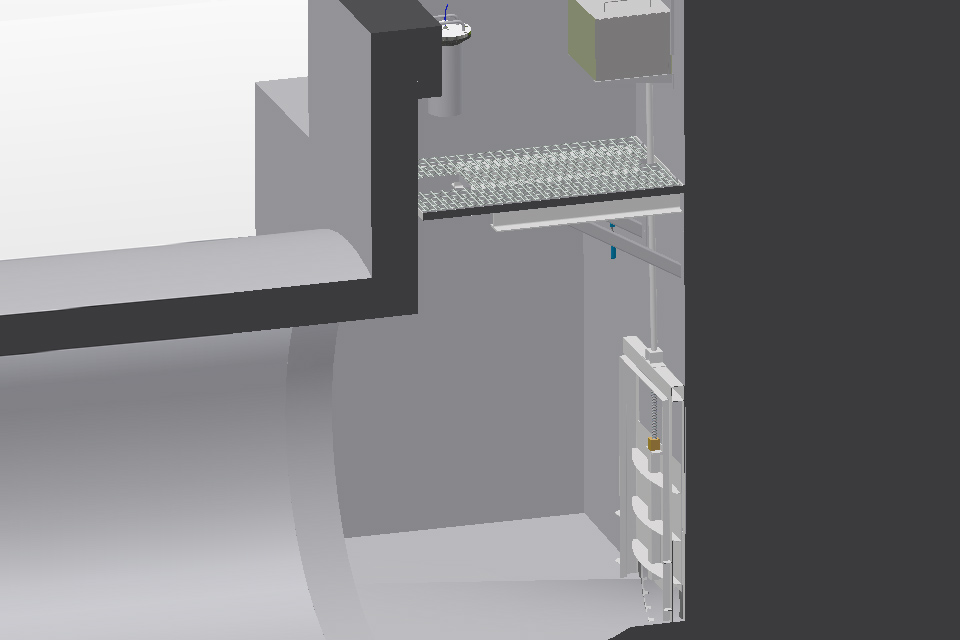

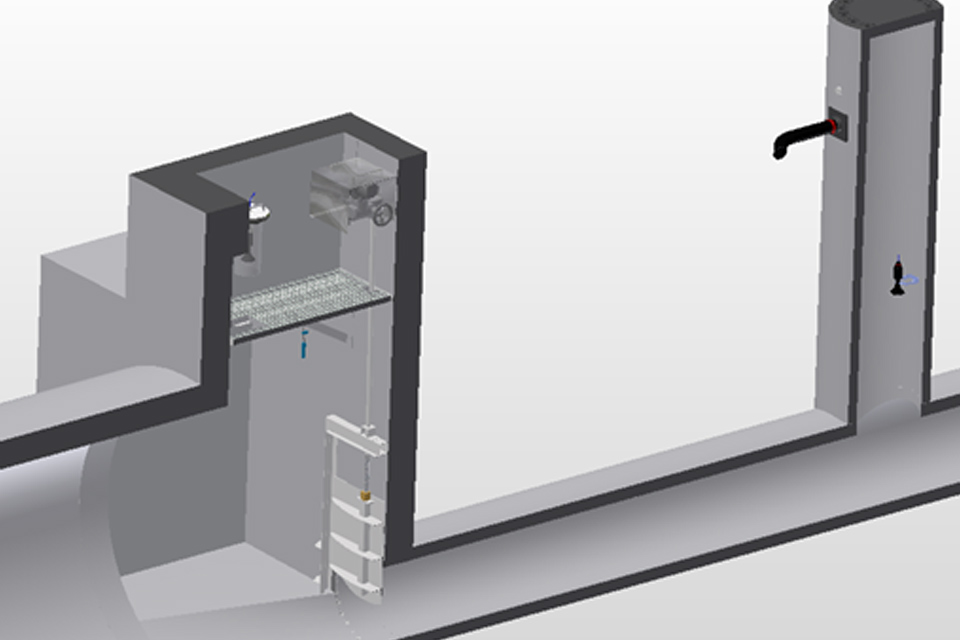

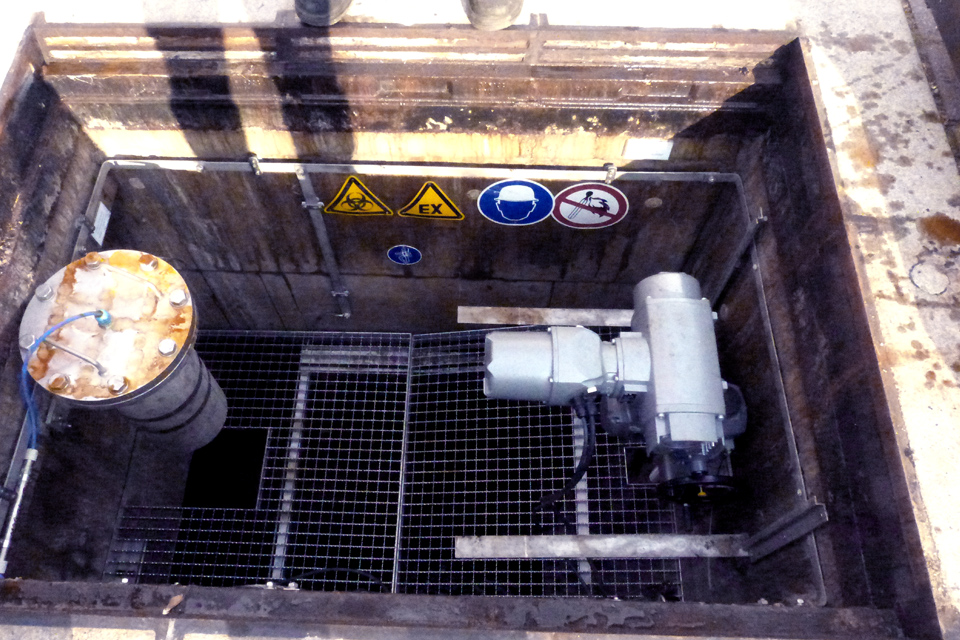

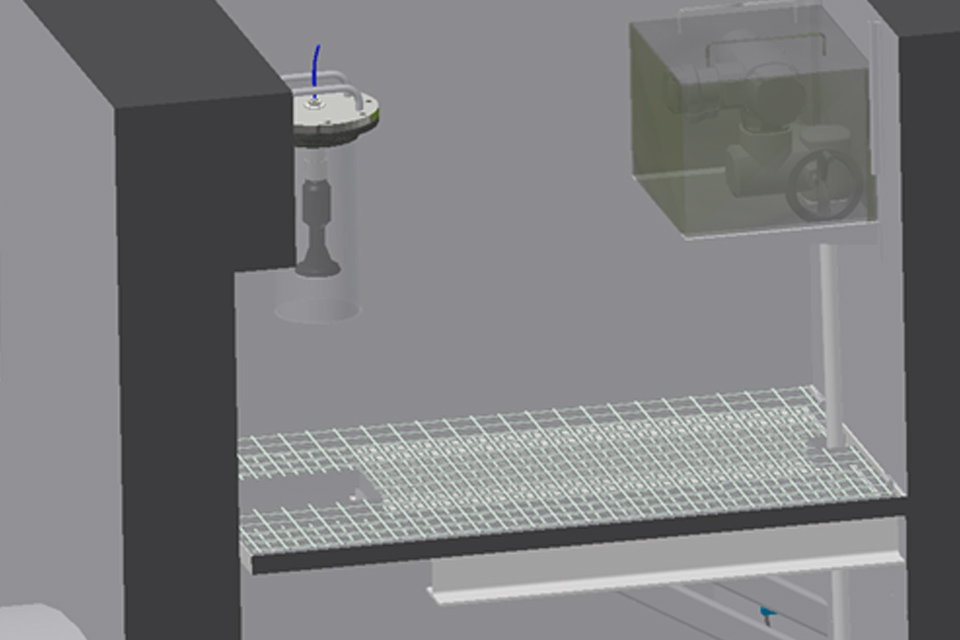

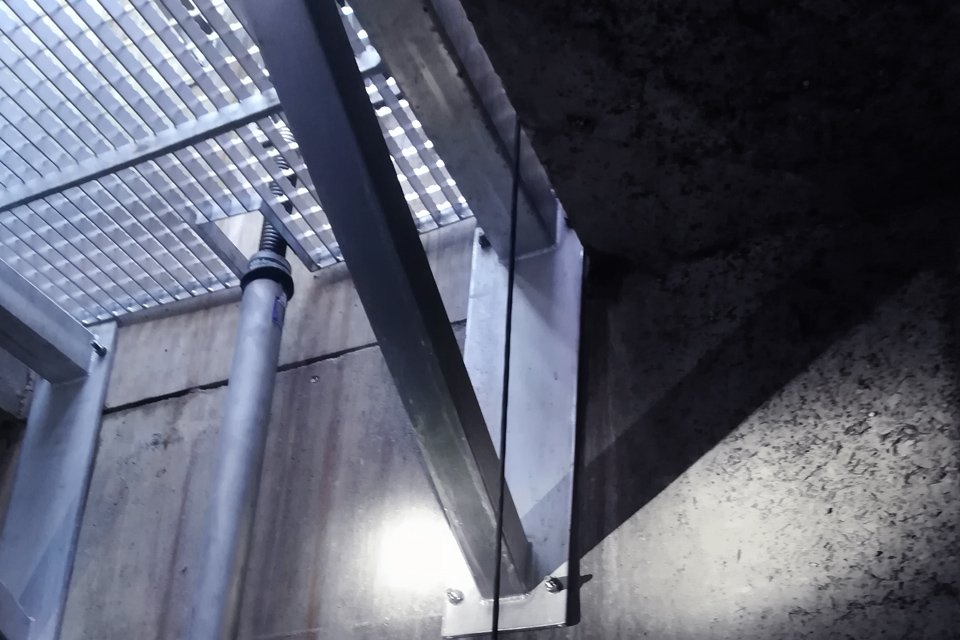

- Aufbau einer Bedienbühne für den Schieberantrieb und die Füllstandsmessung in der Durchflusskammer
EMSR-Technik

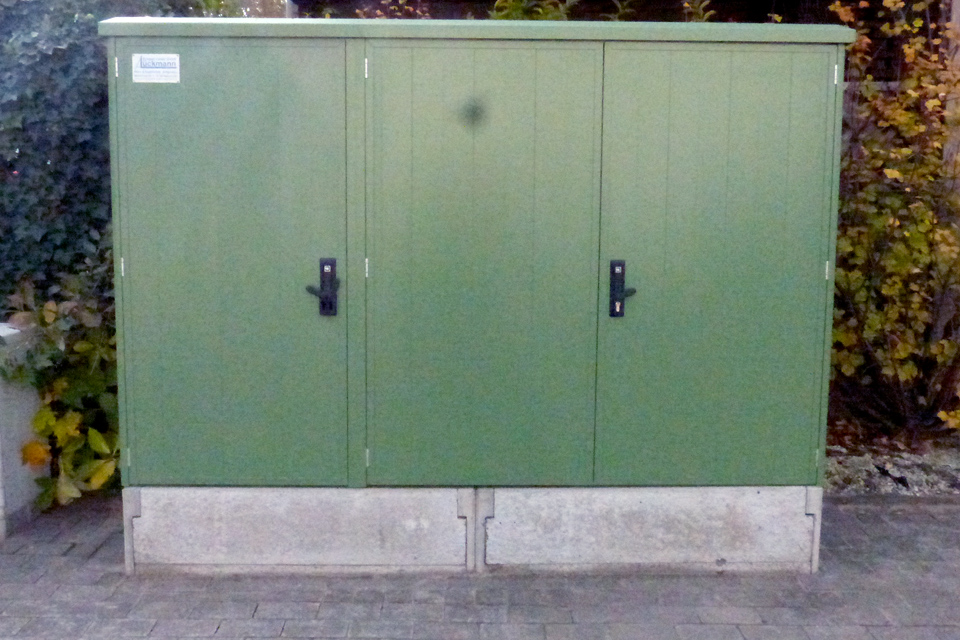

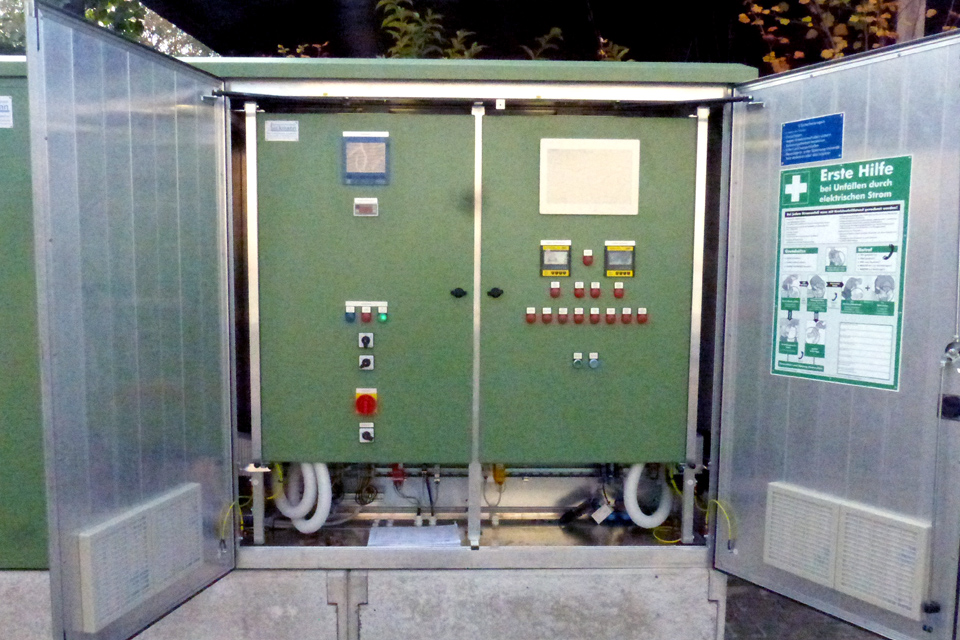

- Aufbau einer neuen Schaltanlage aus Aluminium auf Betonsockel
- Aufbau einer Datenfernübertragungseinrichtung zur Anlagenüberwachung
- Aufbau der Kabelanlage zur Anbindung der Messtechnik und des Drosselschiebers an die Schaltanlage

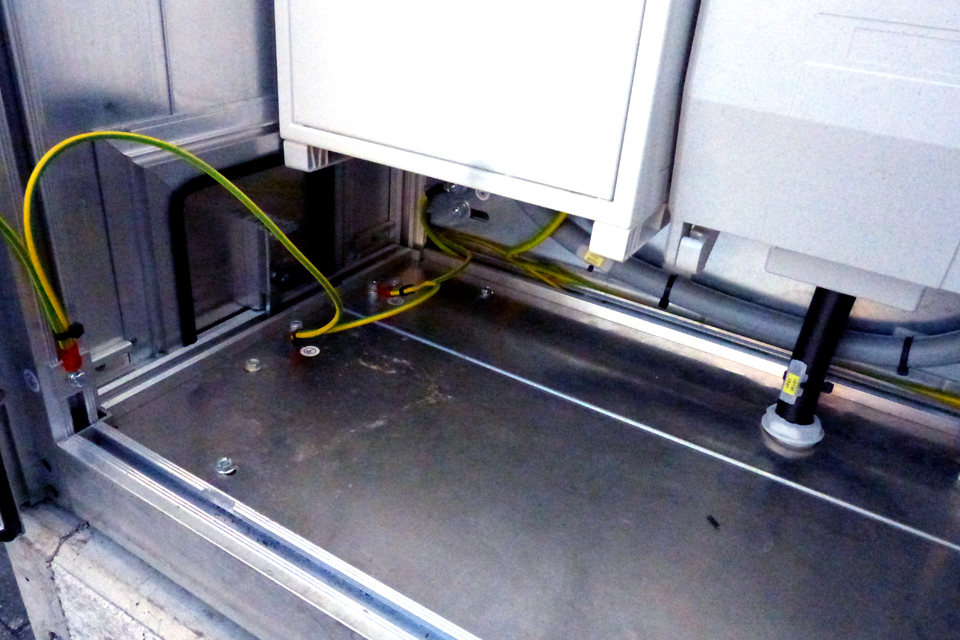

- Aufbau einer Potentialausgleichsanlage aus Edelstahl
- Aufbau einer SPS und HMI zur Drosselung des Abflusswertes und der Überwachung auf Plausibilität
