Projekt-Referenz 18I124
Sanierung der technischen Ausrüstung von 8 Regenrückhaltebecken (RRB) inkl. Anbindung an das Leitsystem in Velbert
Sanierung der Technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik 8 Regenrückhaltebecken (RRB) in Velbert.
(EMSR-Technik)
- Erstellung der Bestandsdokumentationen
- Erstellung der Betriebsanweisungen
- Erstellung der Explosionsschutzdokumente
- Erstellung der Steuerungsprogrammierung
- Erstellung der Stromlaufpläne
- Anbindung an das Leitsystem des Kunden
Kostenumfang
[€ netto] 234.500,00 €
Beschreibung der Planungsleistungen

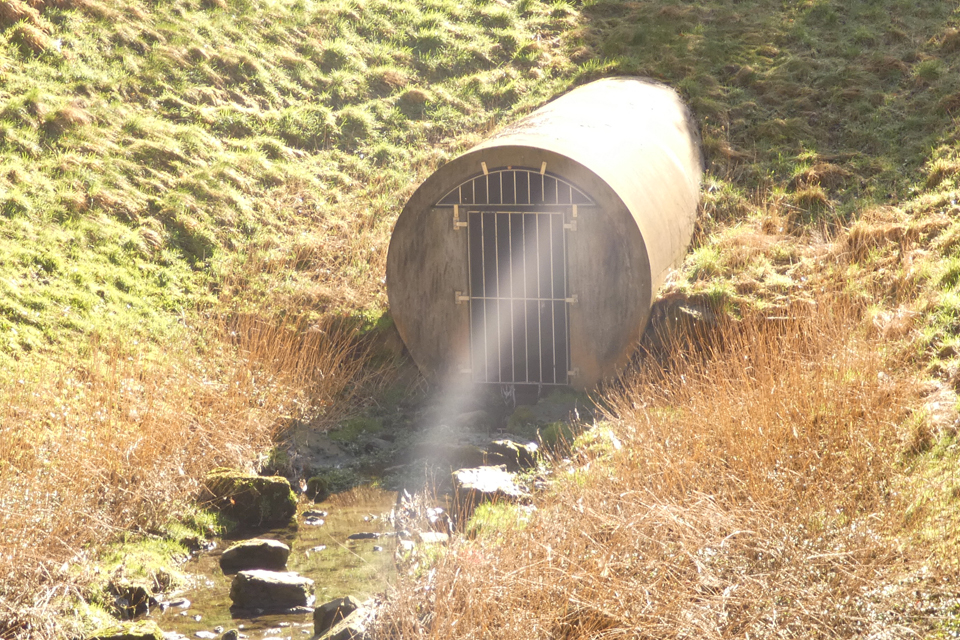

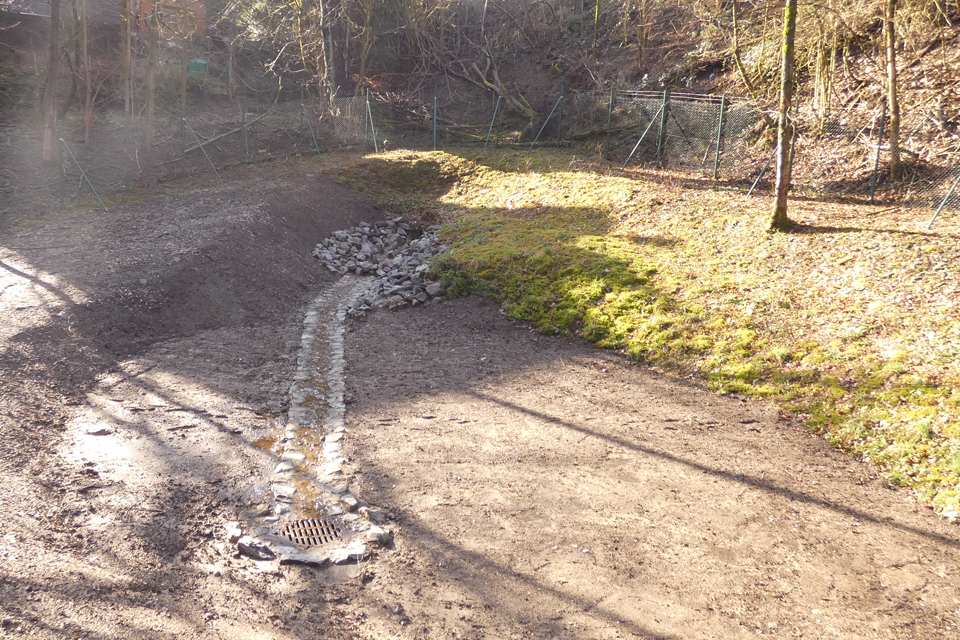

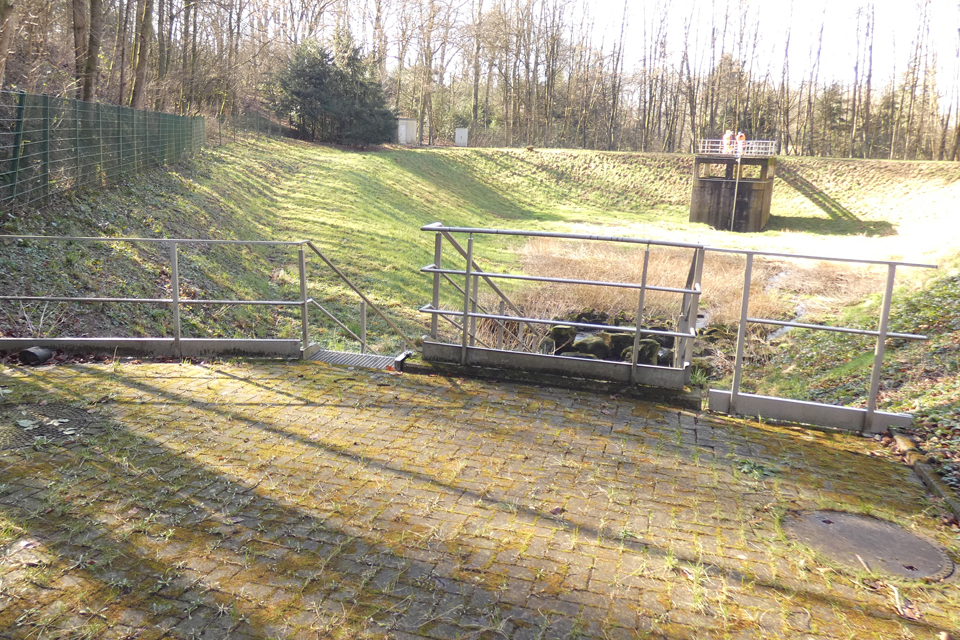

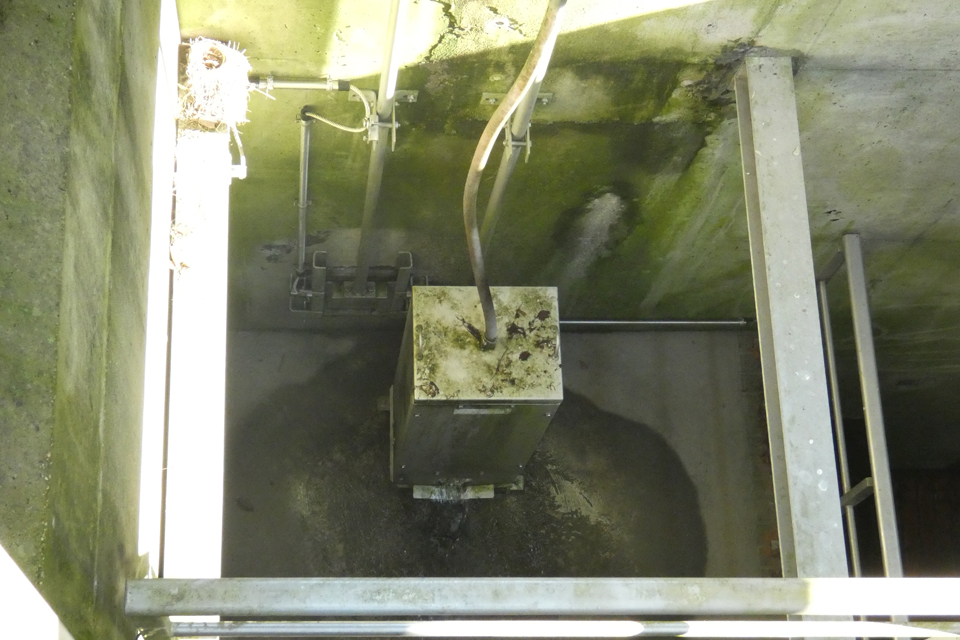

Die acht Regenrückhaltebecken (RRB) wurden durch unseren Kunden in Velbert betrieben und gewartet. Es handelt sich um oberirdische Erdbecken, die als Regenrückhaltebecken ausgebildet sind.

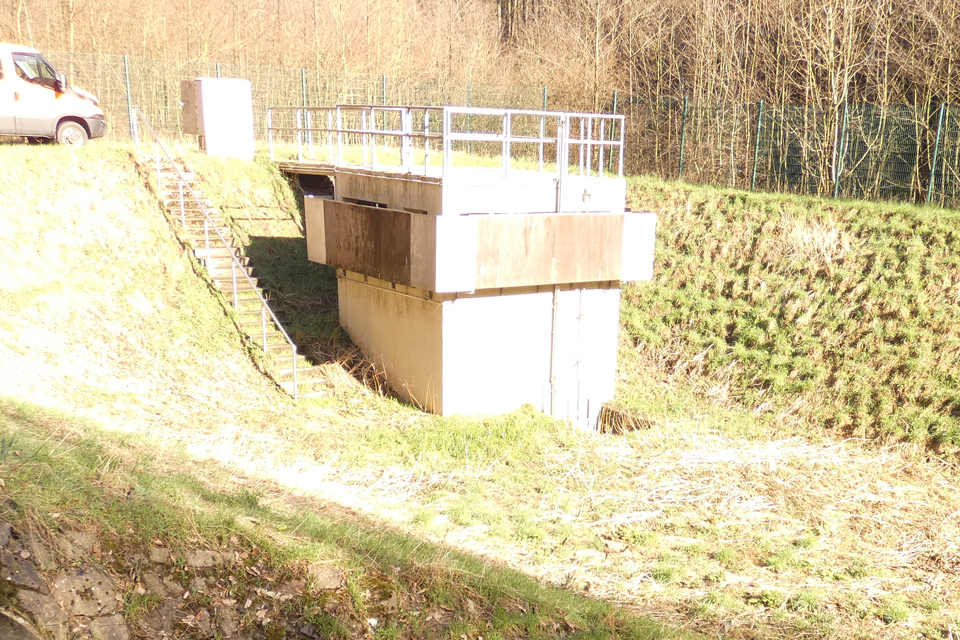

Regenrückhaltebecken 1
Im Rahmen der geplanten Baumaßnahmen wurden die RRB bau- und EMSR-technisch saniert. Darüber hinaus erfolgt eine messtechnische Erneuerung sowie die Anbindung der Anlagen an das Datenfernübertragungssystem.
Elektrotechnik

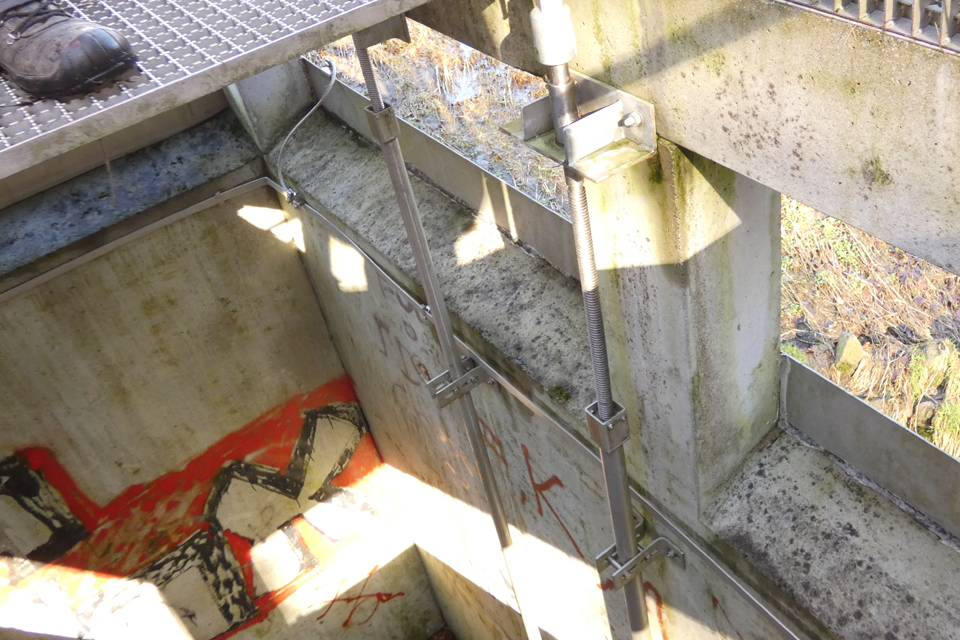

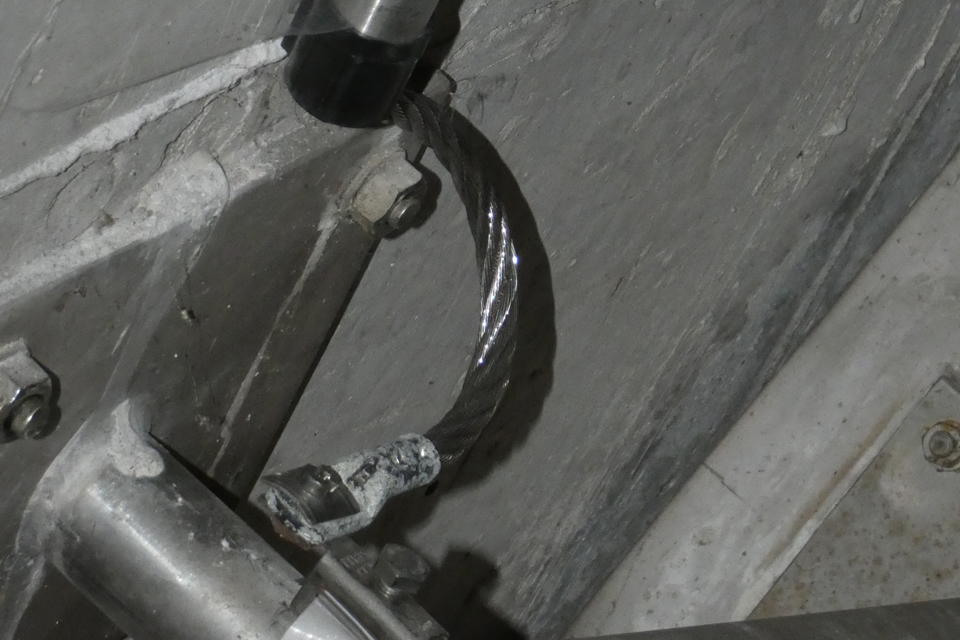

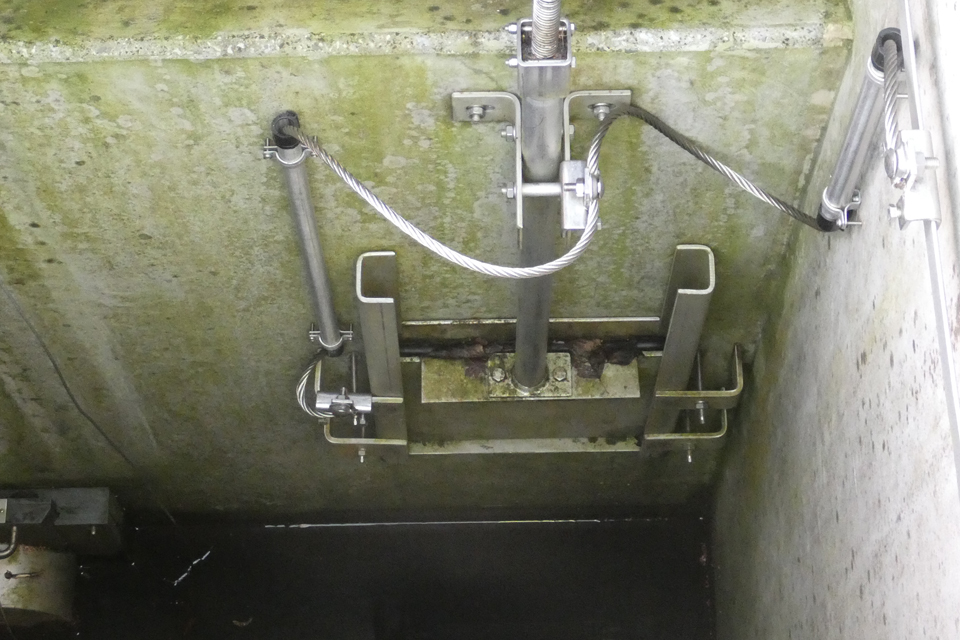

- Herstellung des Potentialausgleichs innerhalb und außerhalb des Schachtes des RRB, inklusive Anschluss an die Erdungsanlage sowie die PAS der Schaltanlage
- Herstellung von mindestens einem Tiefenerder

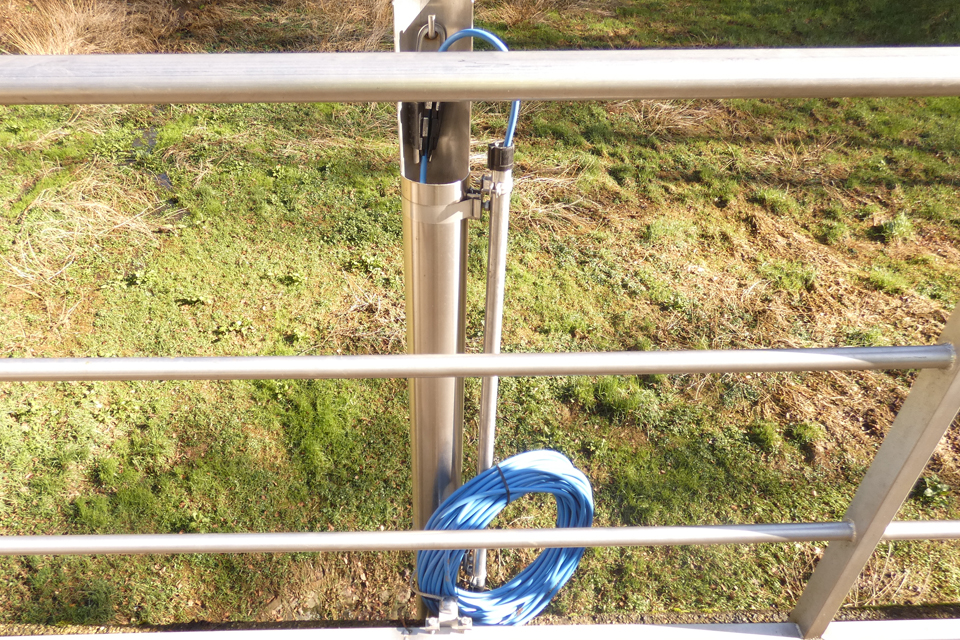

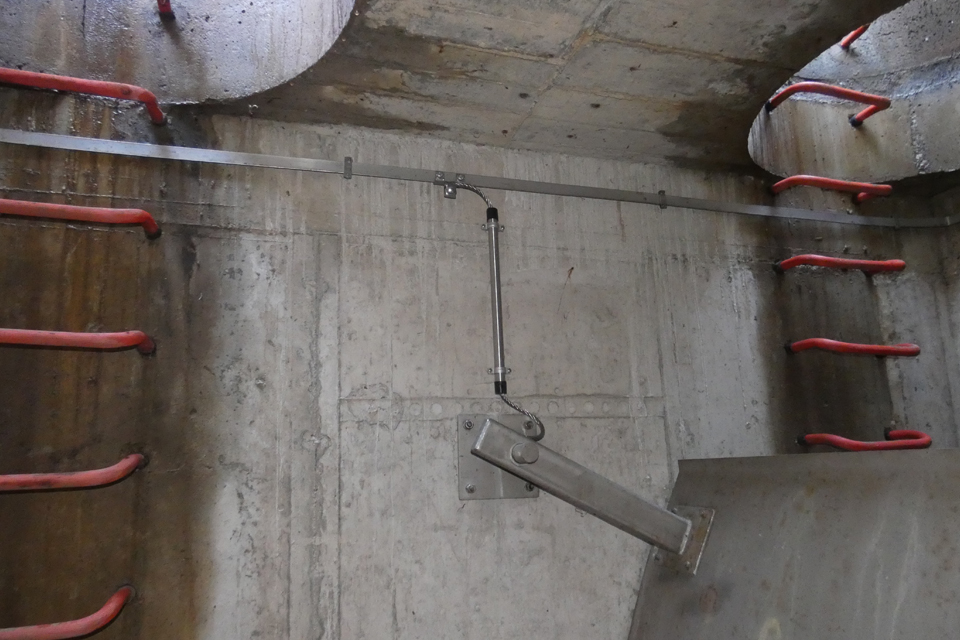

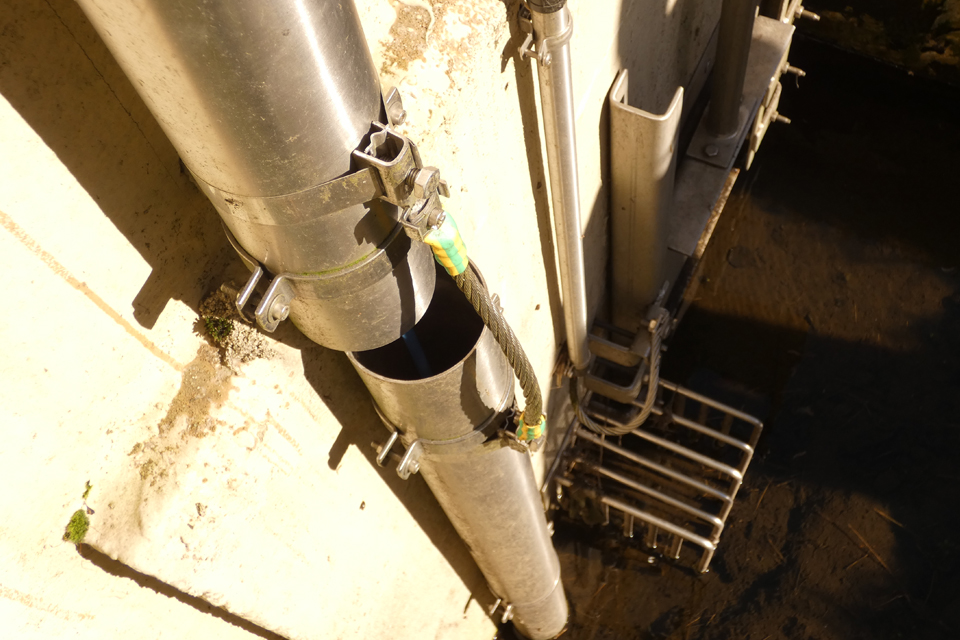

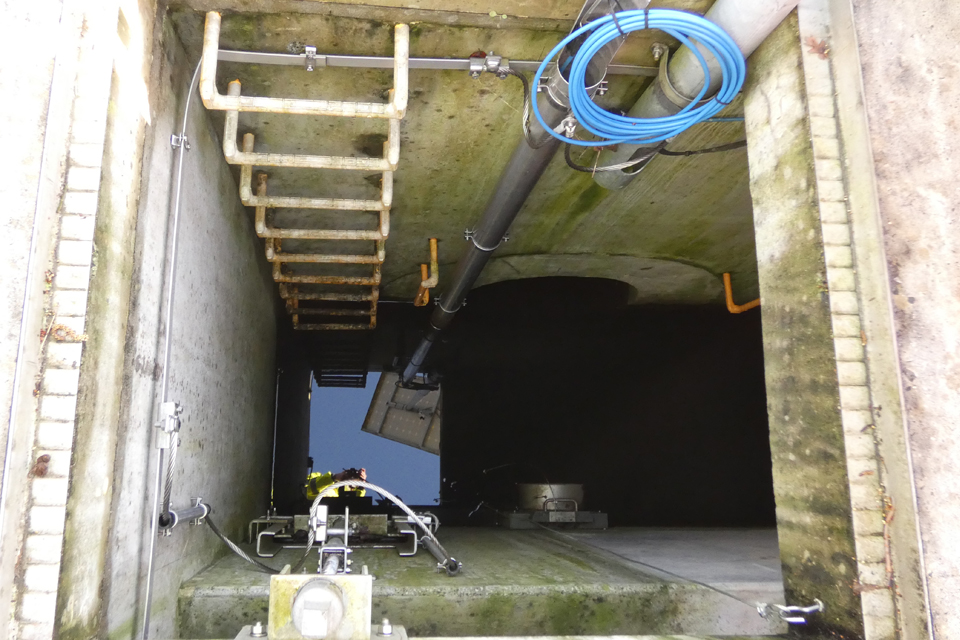

- Einbau einer Hängedrucksonde für den Betrieb im RRB

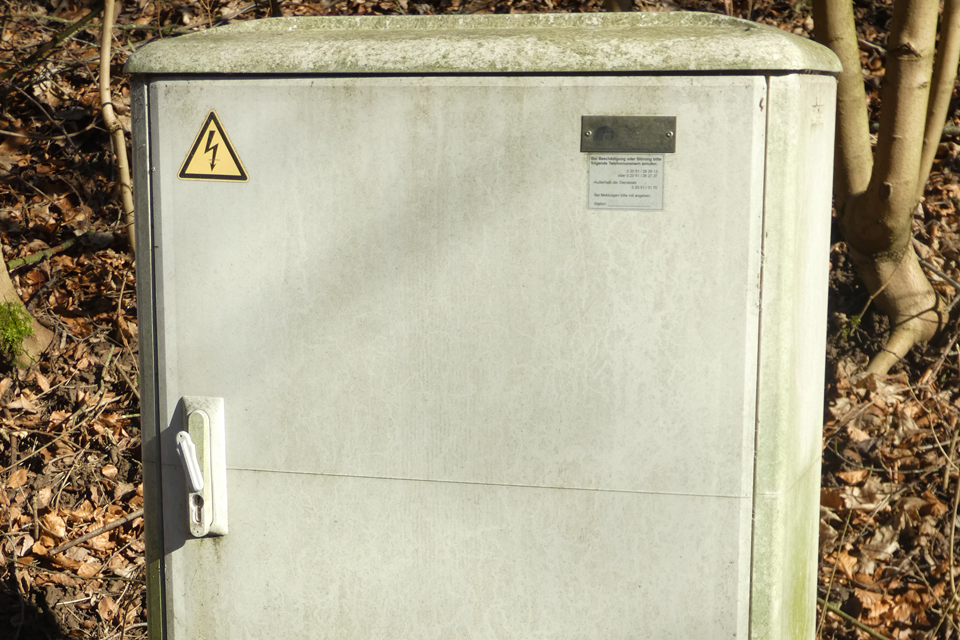

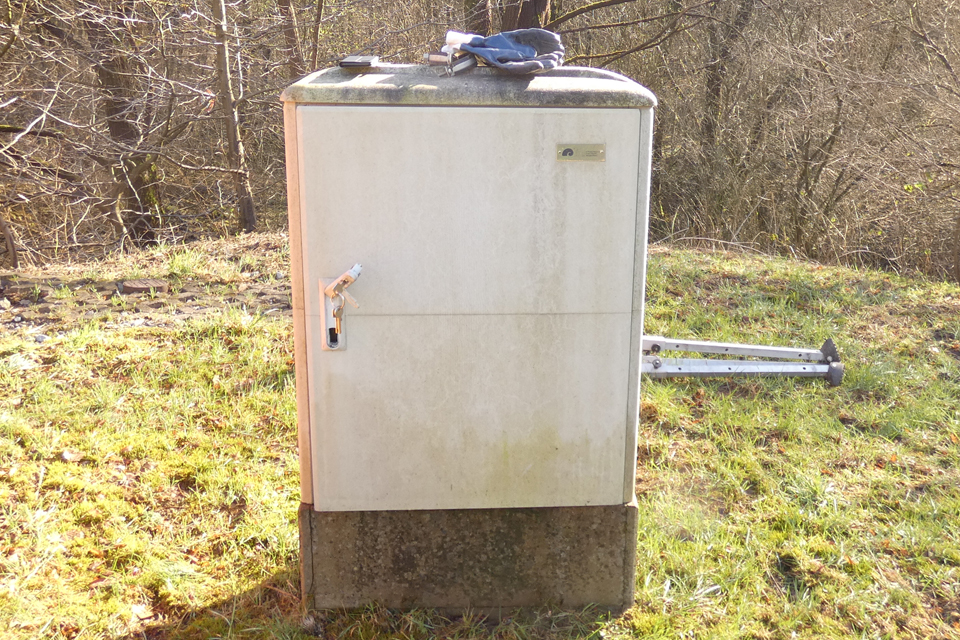

- Demontage des bestehenden Steuerschrankes

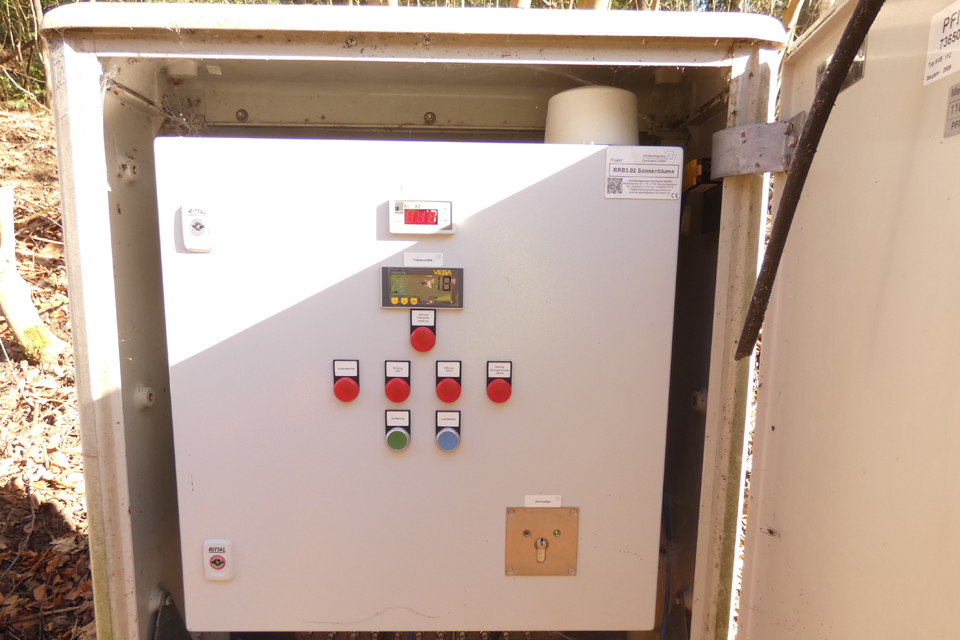

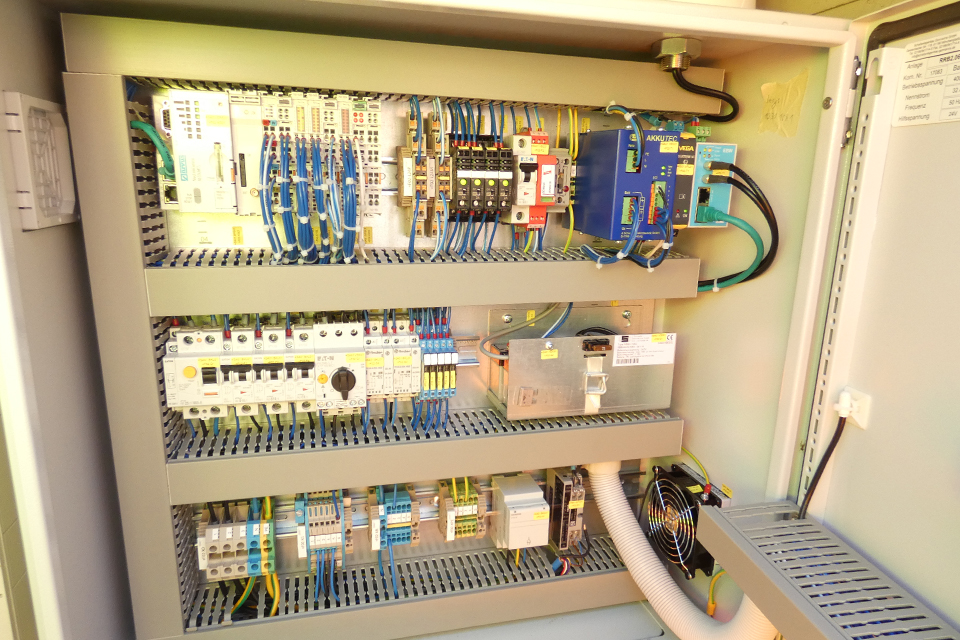

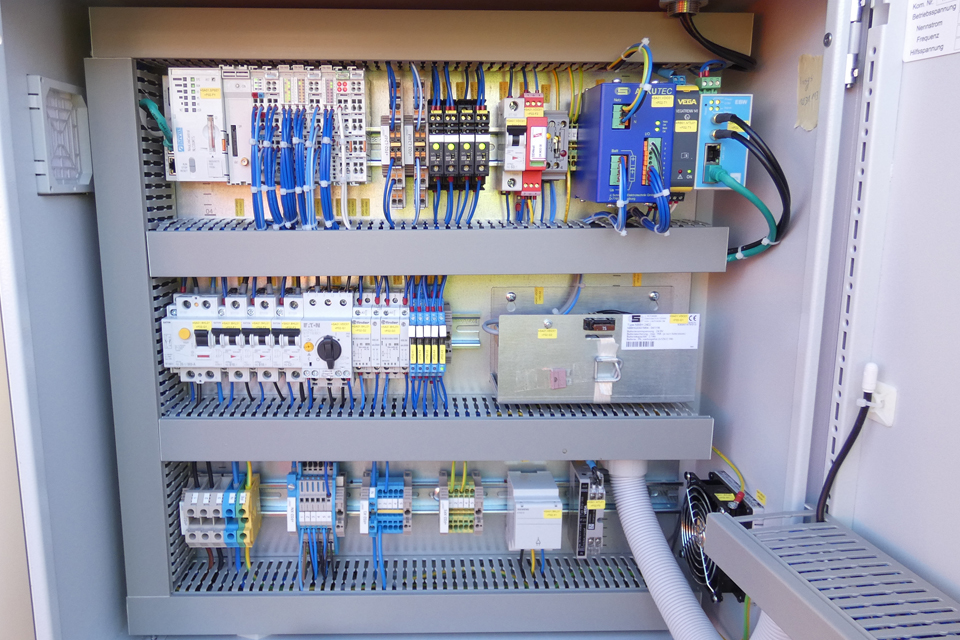

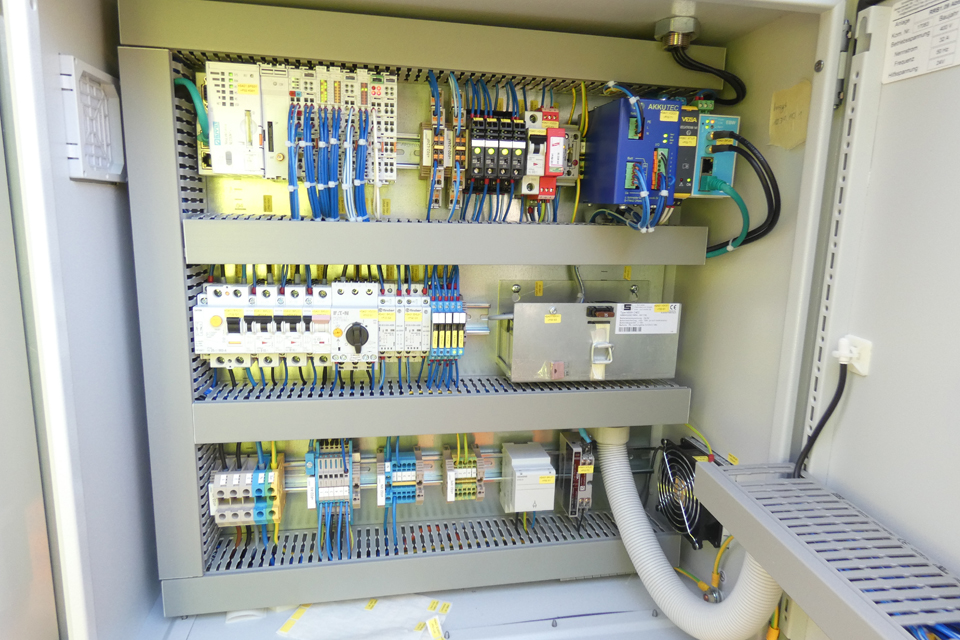

- Errichtung eines neuen Steuerschrankes mit integrierter Datenfernübertragung, einschließlich Erstellung der Stromlaufpläne

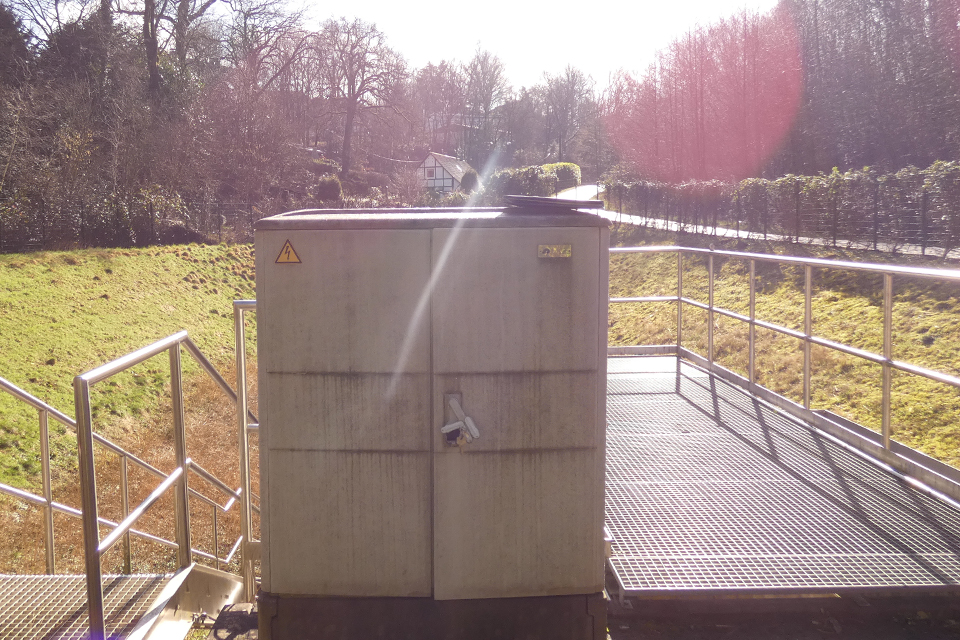

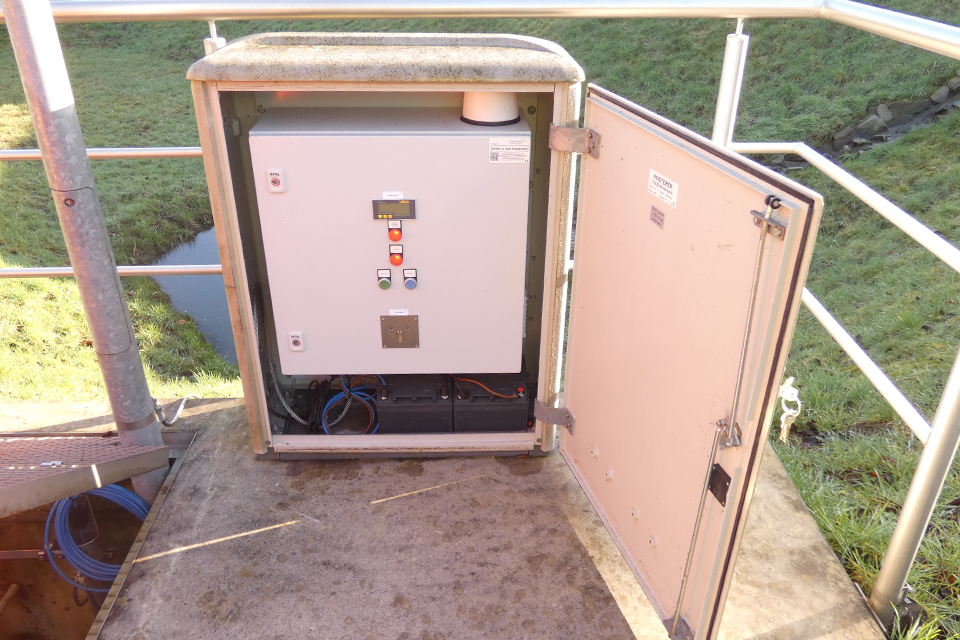

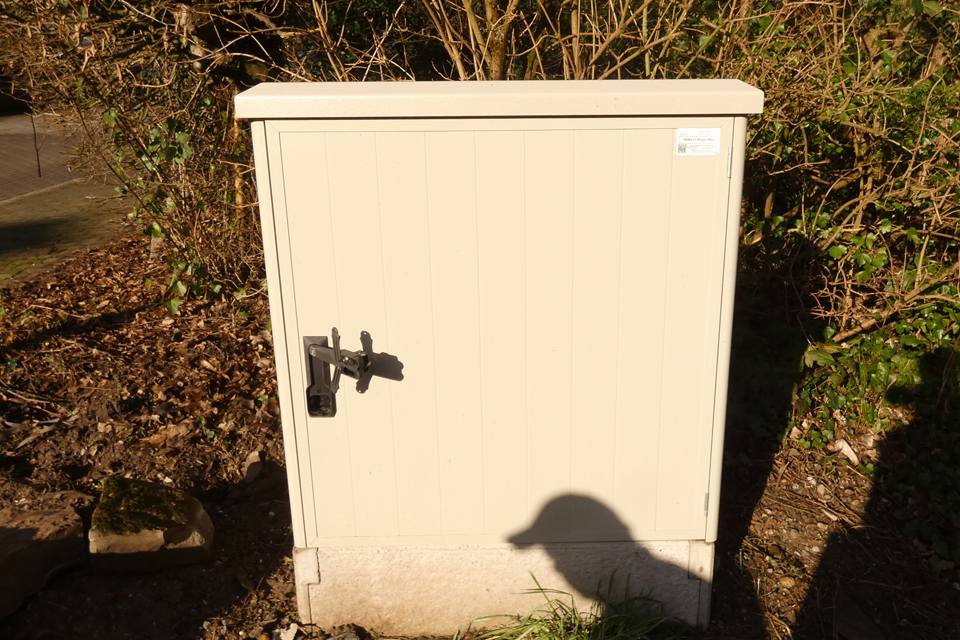

- Montage und Anschluss des neuen Steuerschrankes
- Befüllung des vorhandenen Sockels mit Sockelfüller
- Anbindung der relevanten Datenpunkte an das Leitsystem
- Ausbau der Kabelwege mit Edelstahlpanzerrohr
Bautechnik
- Ausschachtungsarbeiten bis zu einer Tiefe von 0,5 m zur Verlegung des Edelstahlbanderders
- Durchführung von Kernbohrungen für Erder- und Wanddurchführungen

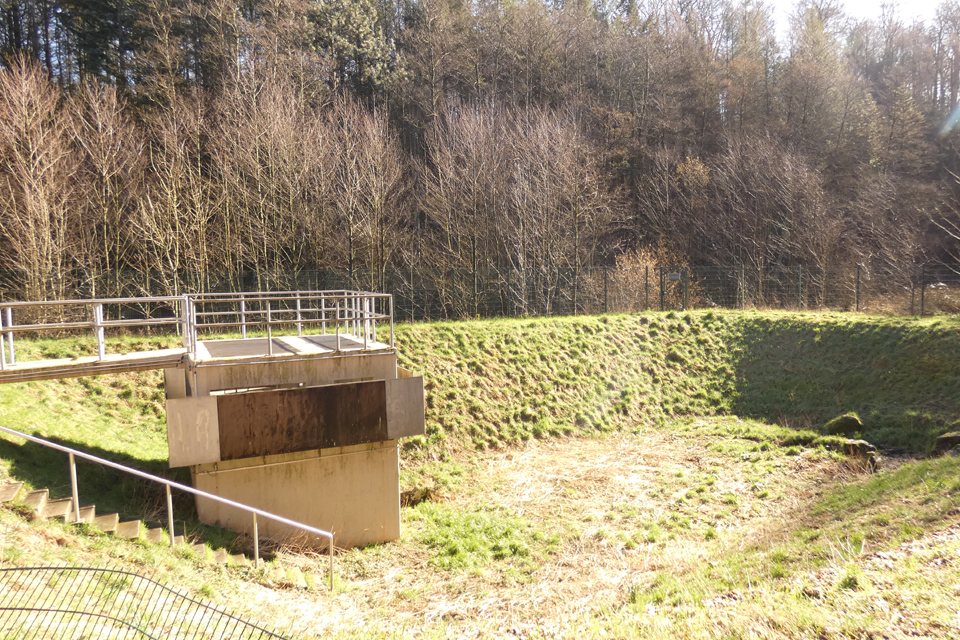

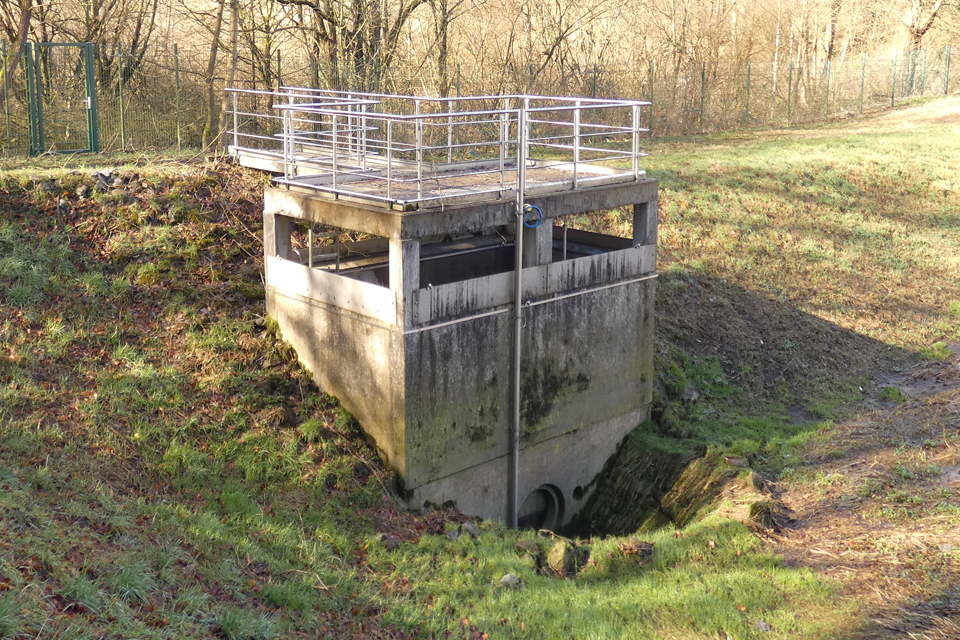

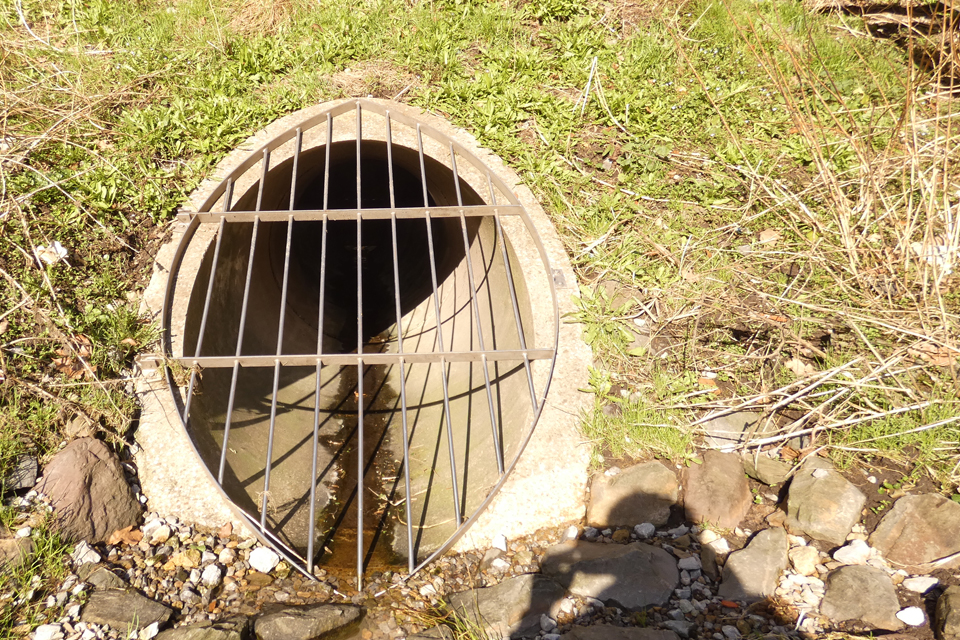

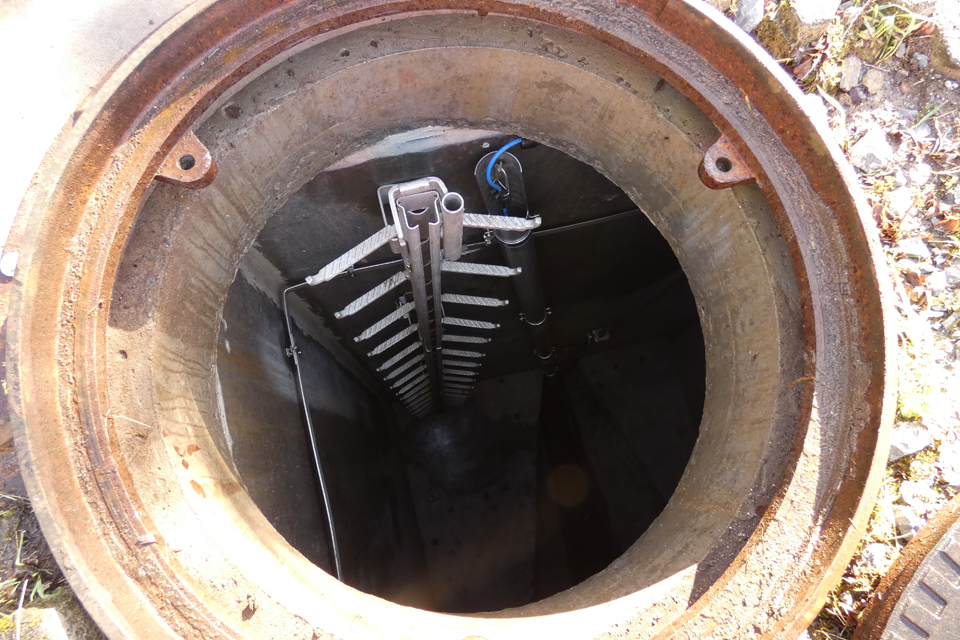

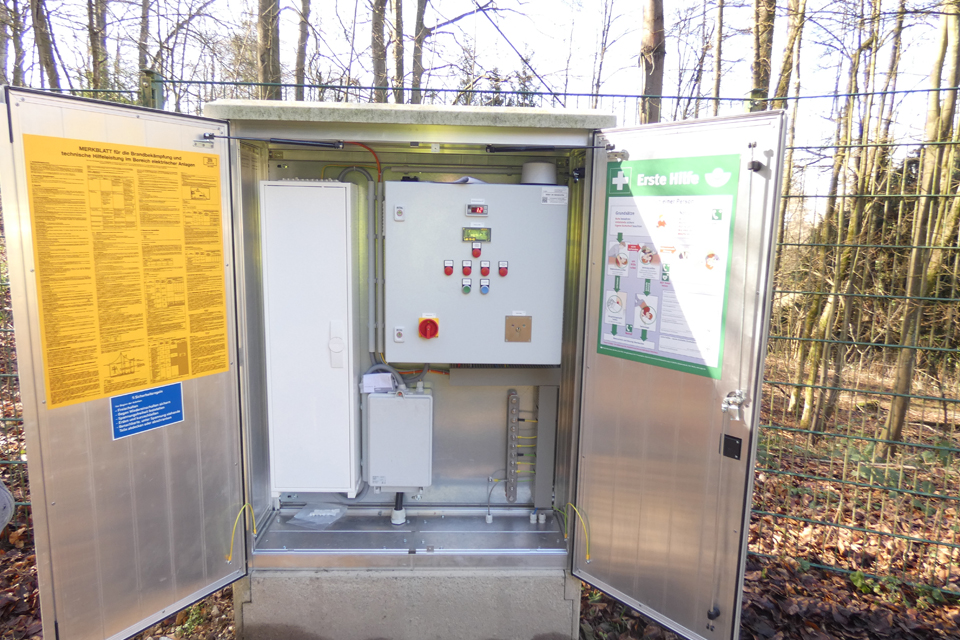

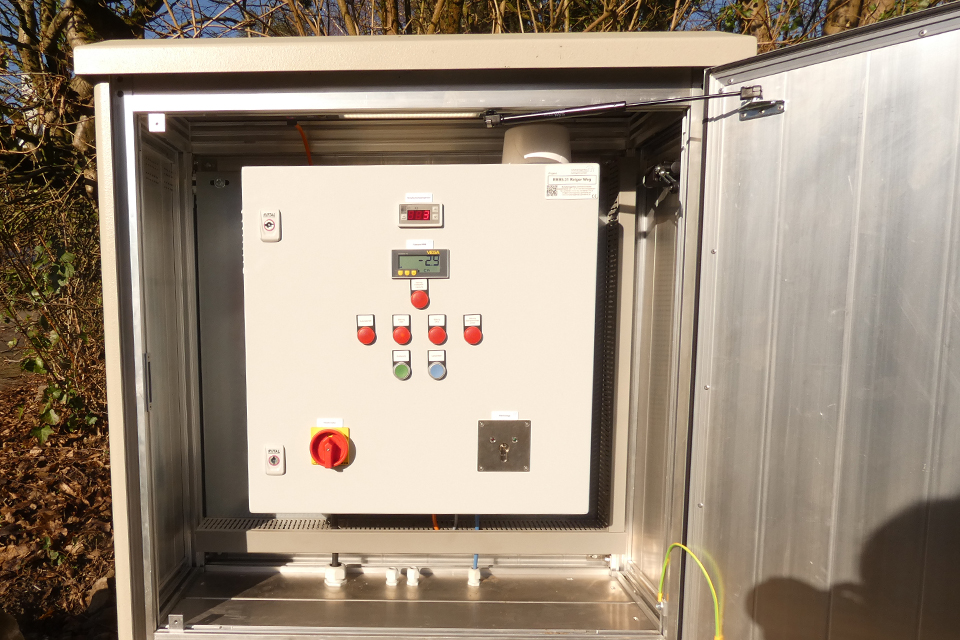

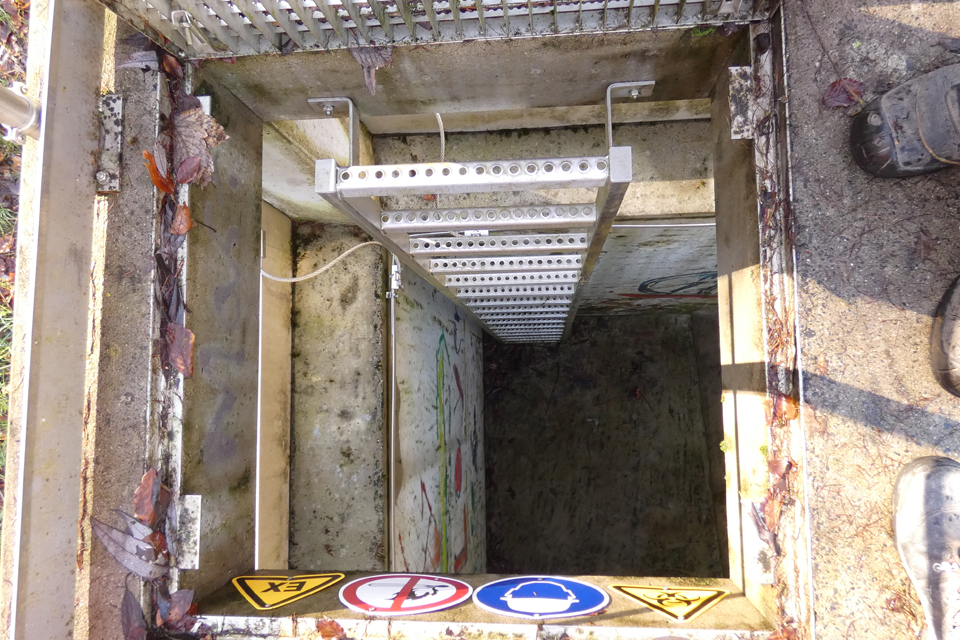

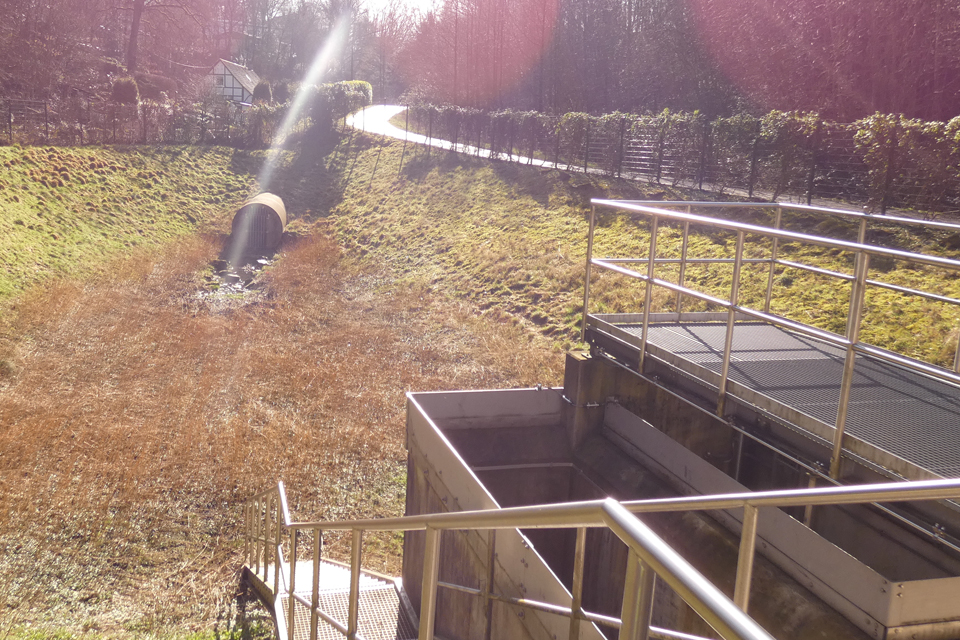

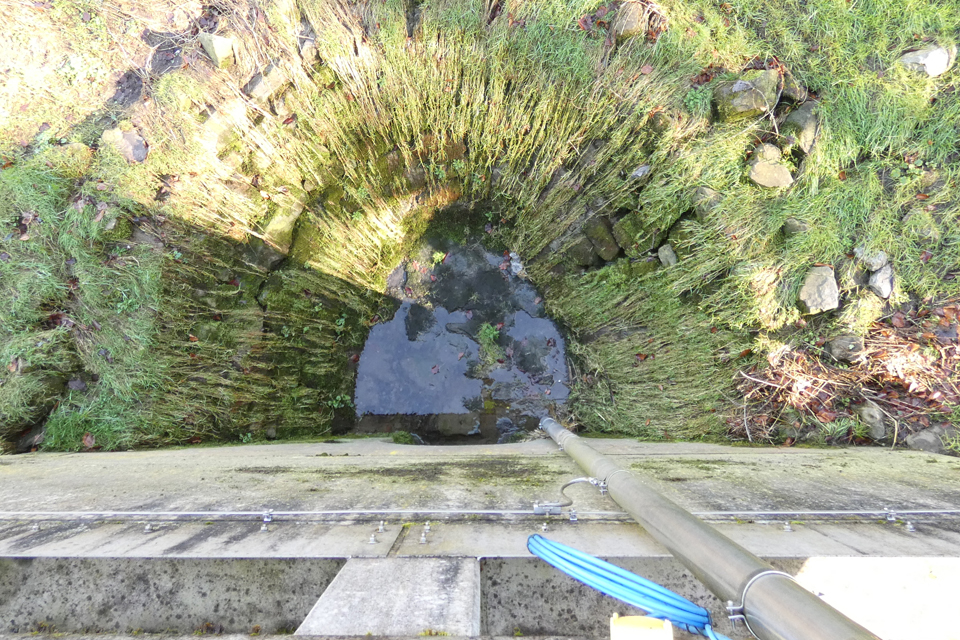

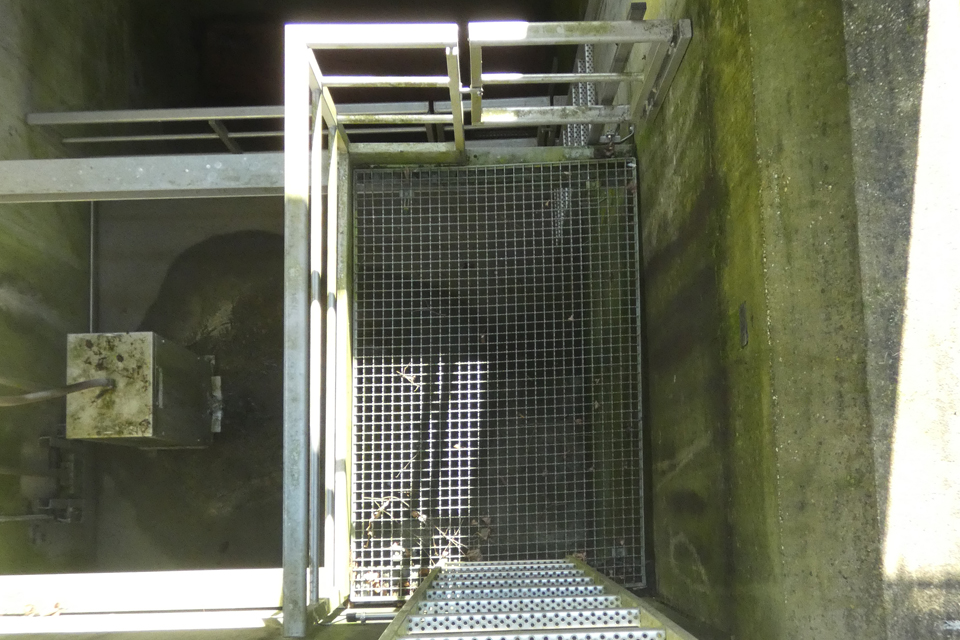

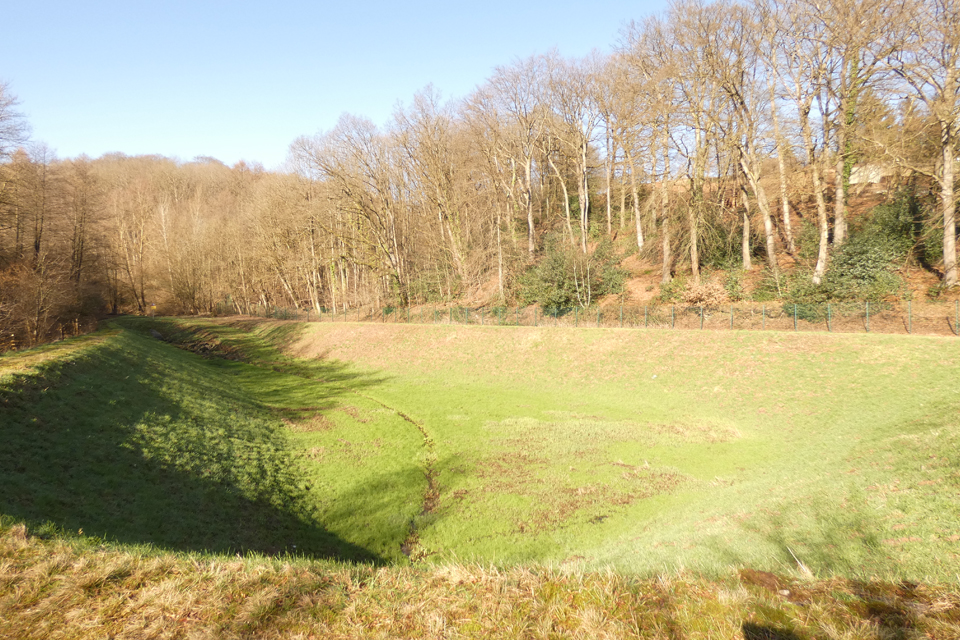

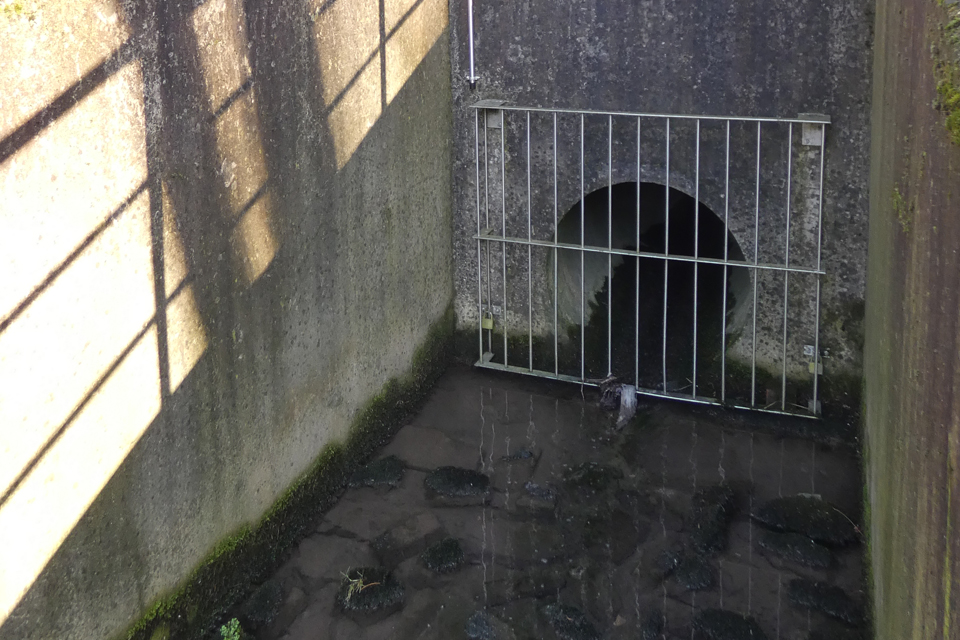

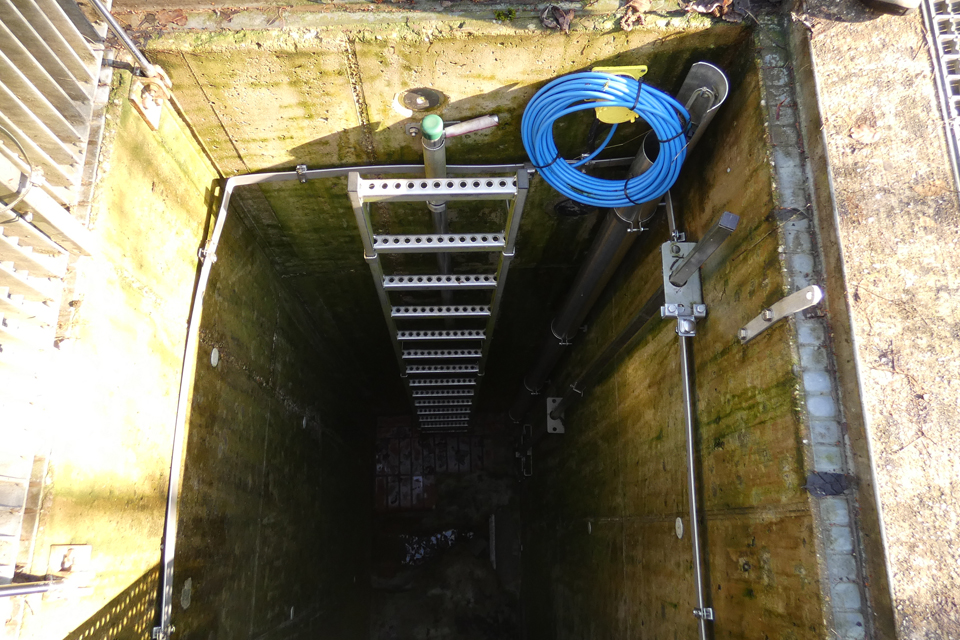

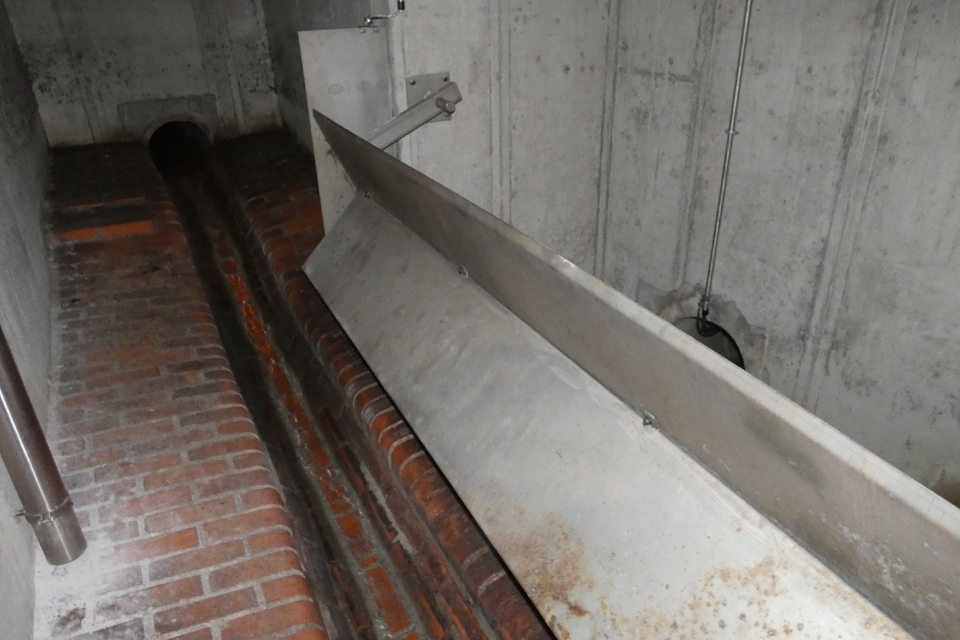

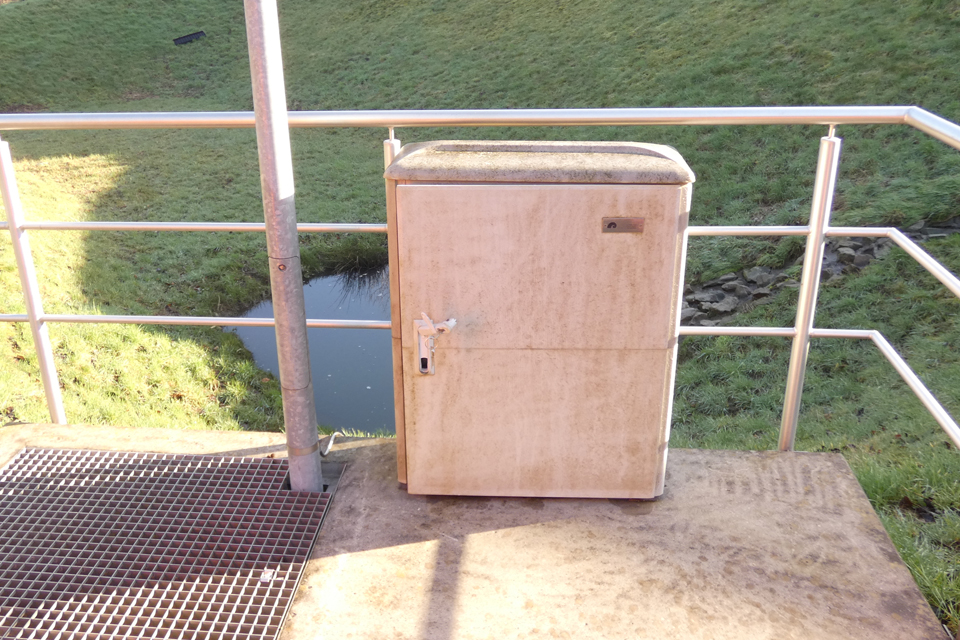

Bilder zum PROJEKT 18I124

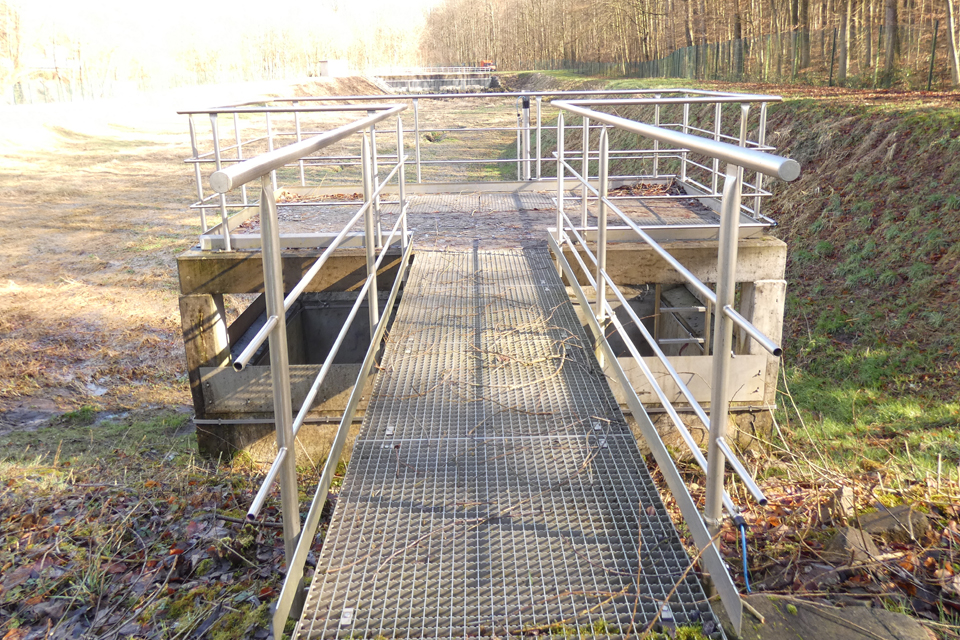

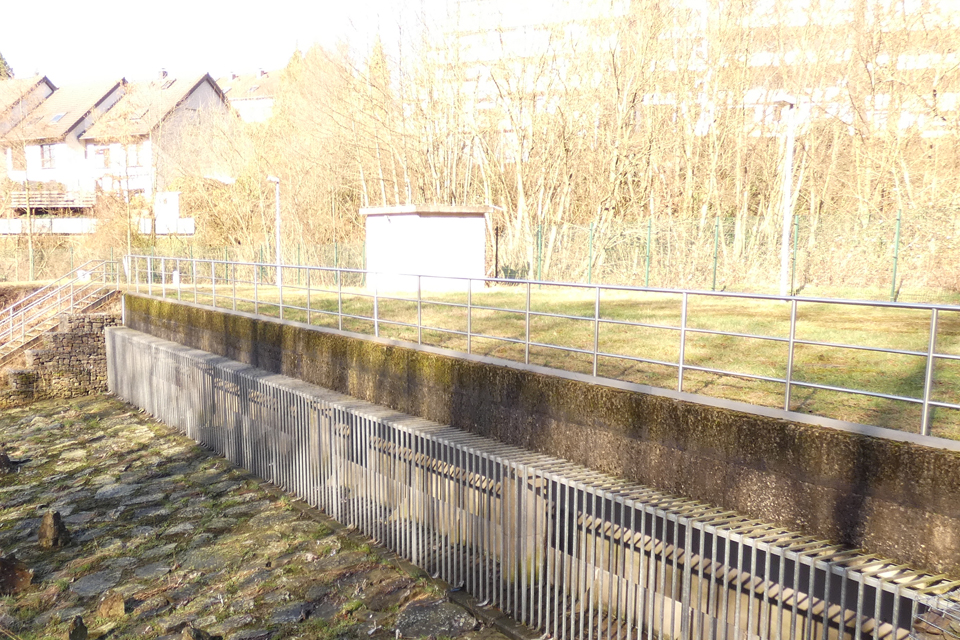

Regenrückhaltebecken 2
Im Rahmen der geplanten Bauvorhaben werden die Regenrückhaltebecken (RRB) bau- und EMSR-technisch saniert. Zudem erfolgt eine messtechnische Erneuerung sowie die Anbindung der Anlagen an das bestehende Datenfernübertragungssystem.
Elektrotechnik
- Herstellung des Potentialausgleichs innerhalb und außerhalb des Schachtes des RRB, inklusive Anschluss an die Erdungsanlage und an die PAS der Schaltanlage
- Anschluss der vorhandenen Hängedrucksonde für den Betrieb im RRB

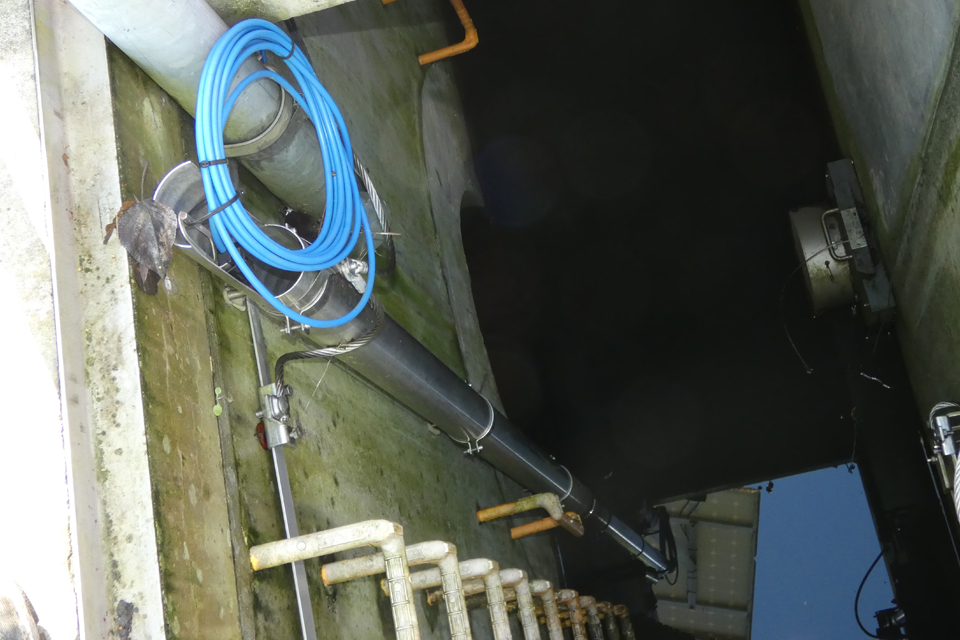

- Austausch des vorhandenen Schutzrohres gegen eine Ausführung aus Edelstahl

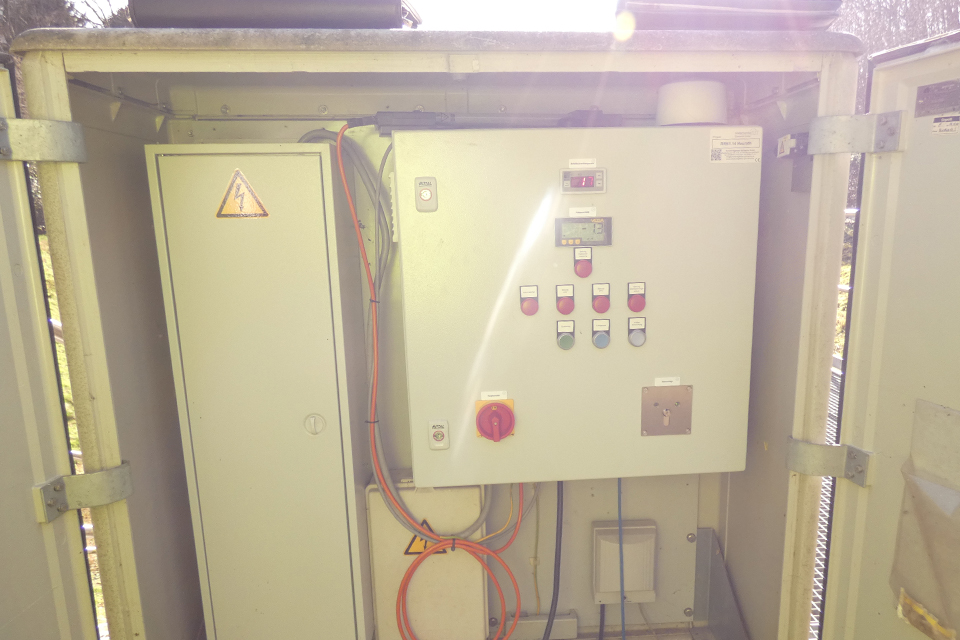

- Demontage der bestehenden Schaltanlage

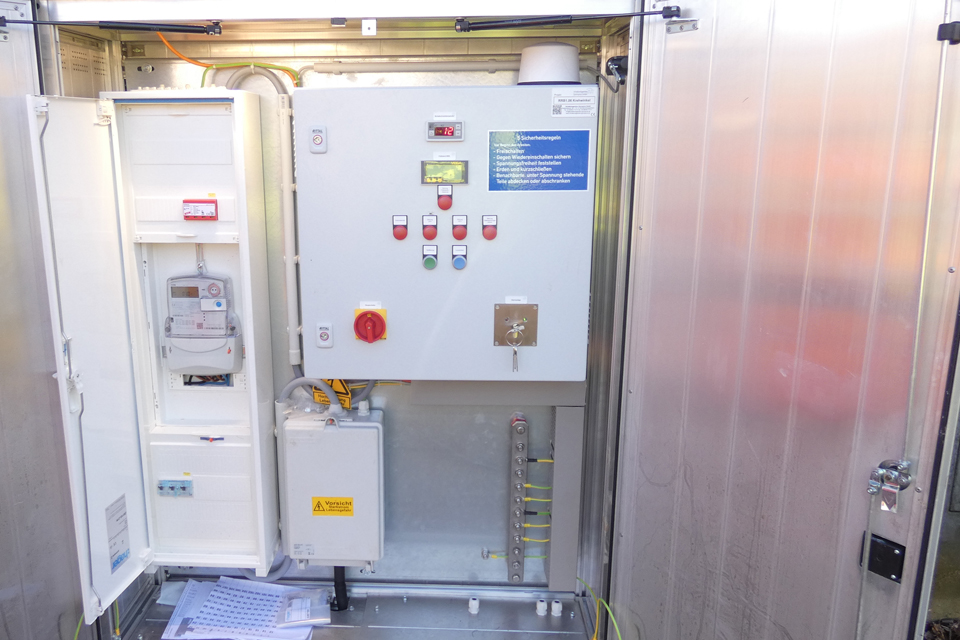

- Aufbau einer neuen Schaltanlage auf einem Fertigteilsockel
- Errichtung eines neuen Steuerschrankes mit integrierter Datenfernübertragung, einschließlich Erstellung der Stromlaufpläne
- Anbindung der Datenpunkte an das Leitsystem
- Ausbau der Kabelwege mit Edelstahlpanzerrohr
Bautechnik

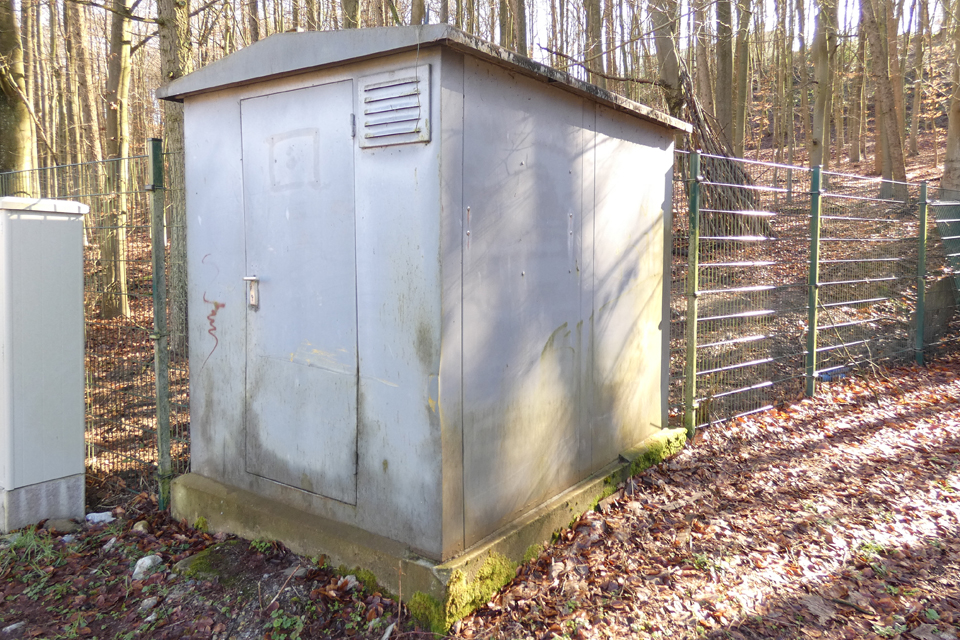

- Demontage der bestehenden Blecheinhausung und des Sockels
- Aufnahme der vorhandenen Leerrohranbindungen und Anschluss an die neue Schaltanlage
- Herstellung eines Fertigteilsockels zur Aufstellung der neuen Schaltanlage
- Ausschachtungsarbeiten bis zu einer Tiefe von ca. 1 m zur Verlegung des Edelstahlbanderders und der Kabelleerverrohrung
- Erweiterung des Gartenzaunes
- Durchführung von Kernbohrungen für Erder- und Wanddurchführungen
- Herstellung eines Planums zur Aufstellung des Außenschranksockels
Bilder zum PROJEKT 18I124

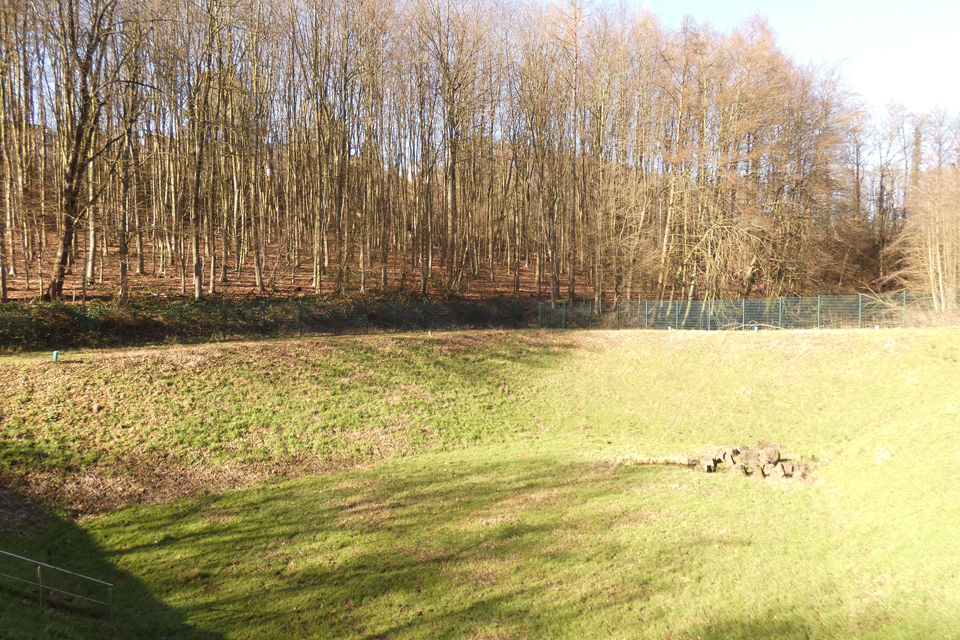

Regenrückhaltebecken 3
Im Rahmen der geplanten Bauvorhaben werden die Regenrückhaltebecken (RRB) bau- und EMSR-technisch saniert. Darüber hinaus erfolgt eine messtechnische Erneuerung sowie die Anbindung der Anlagen an das bestehende Datenfernübertragungssystem.
Elektrotechnik
- Herstellung des Potentialausgleichs innerhalb und außerhalb des Schachtes des RRB, einschließlich Anschluss an die Erdungsanlage und an die PAS der Schaltanlage
- Herstellung von mindestens einem Tiefenerder

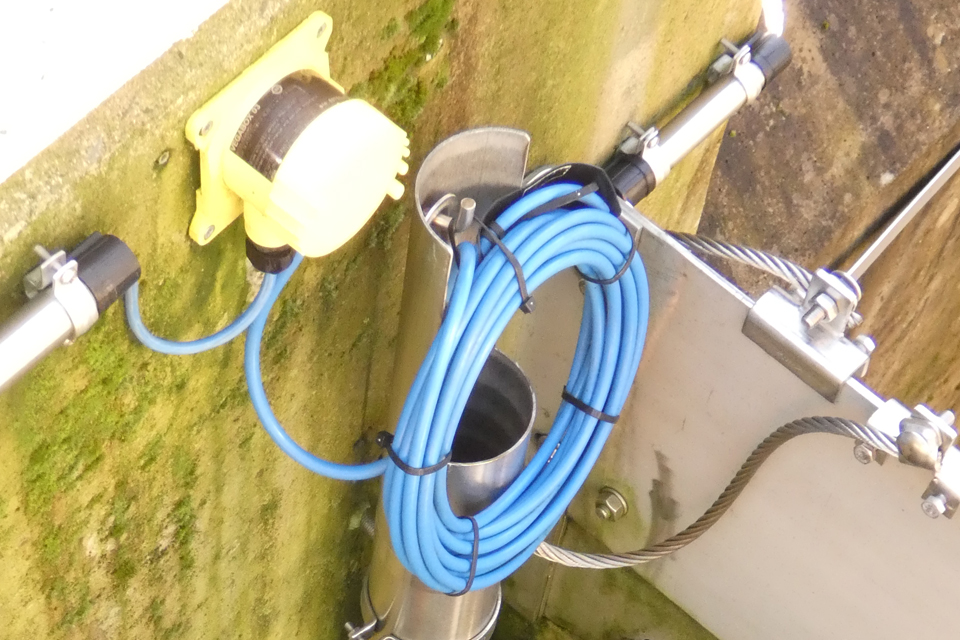

- Anschluss der vorhandenen Hängedrucksonde für den Betrieb im RRB

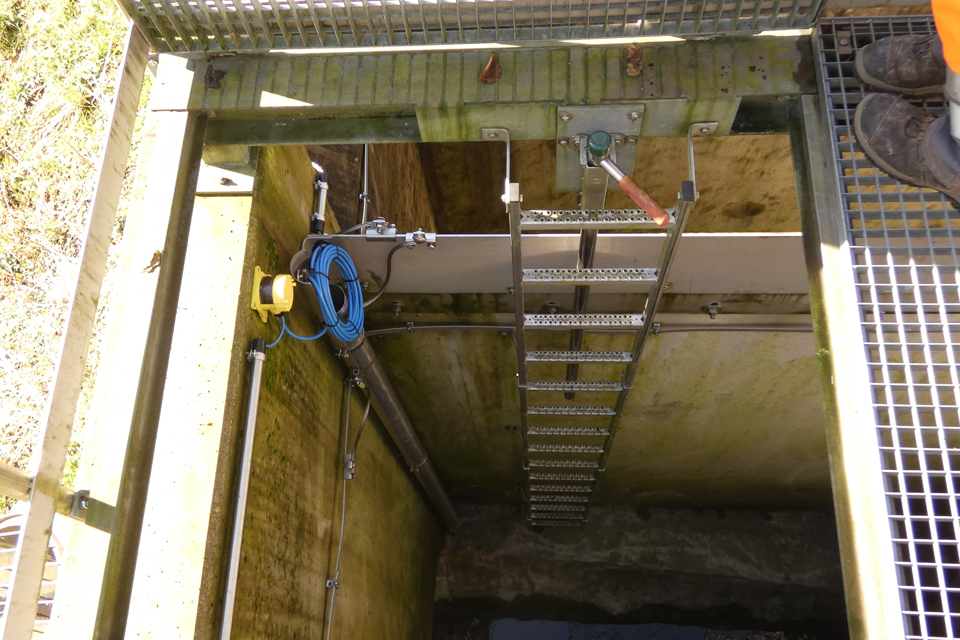

- Austausch des vorhandenen Schutzrohres gegen eine Ausführung aus Edelstahl

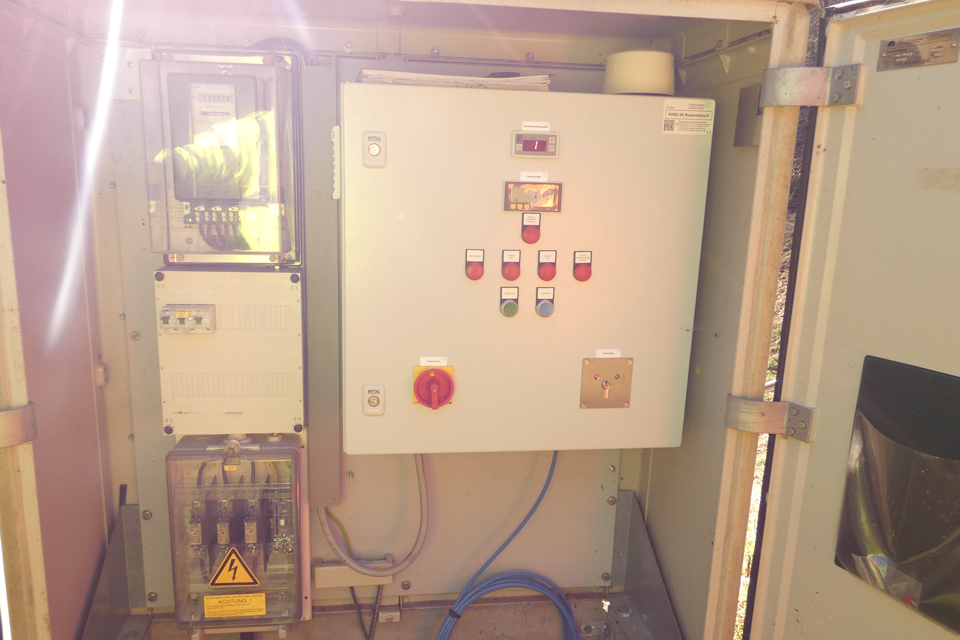

- Demontage des bestehenden Steuerschrankes

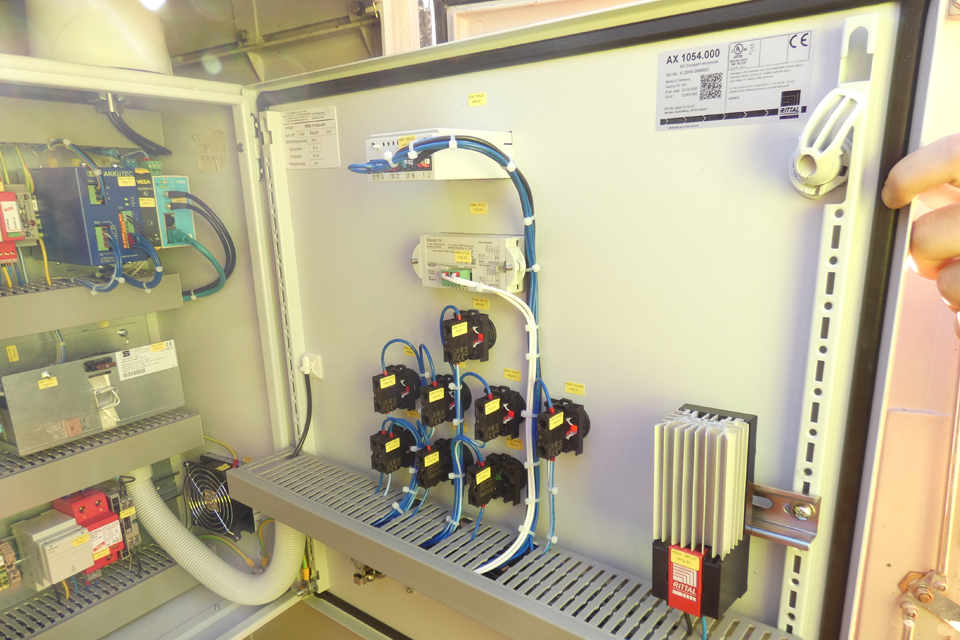

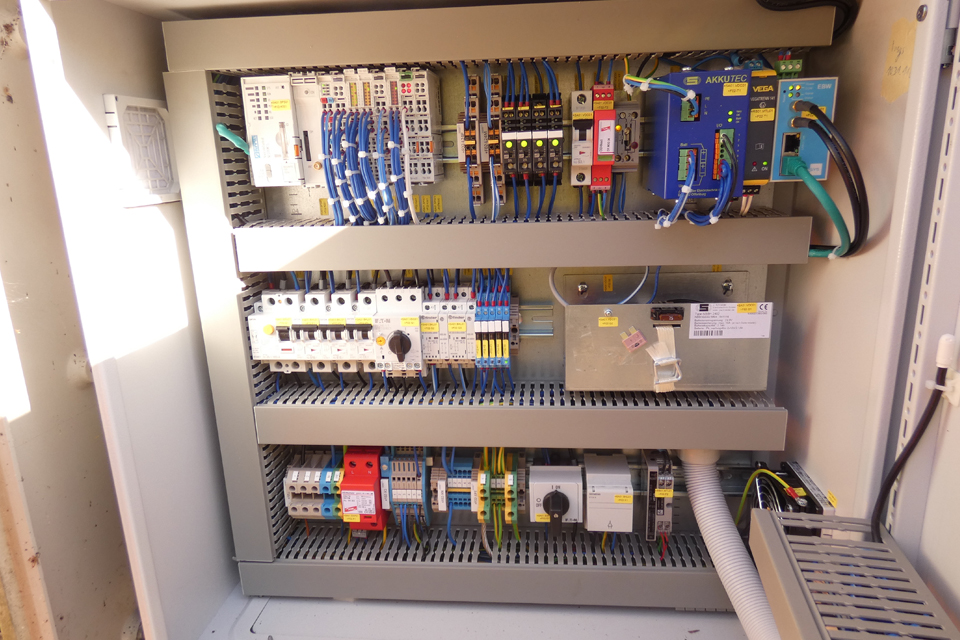

- Errichtung eines neuen Steuerschrankes mit integrierter Datenfernübertragung, einschließlich Erstellung der Stromlaufpläne
- Montage und Anschluss des neuen Steuerschrankes
- Anbindung der relevanten Datenpunkte an das Leitsystem
- Ausbau der Kabelwege mit Edelstahlpanzerrohr
Bautechnik
- Durchführung von Kernbohrungen für Erder- und Wanddurchführungen
- Herstellen eines Ausschnitts an der vorhandenen Gitterrostbühne
Bilder zum PROJEKT 18I124

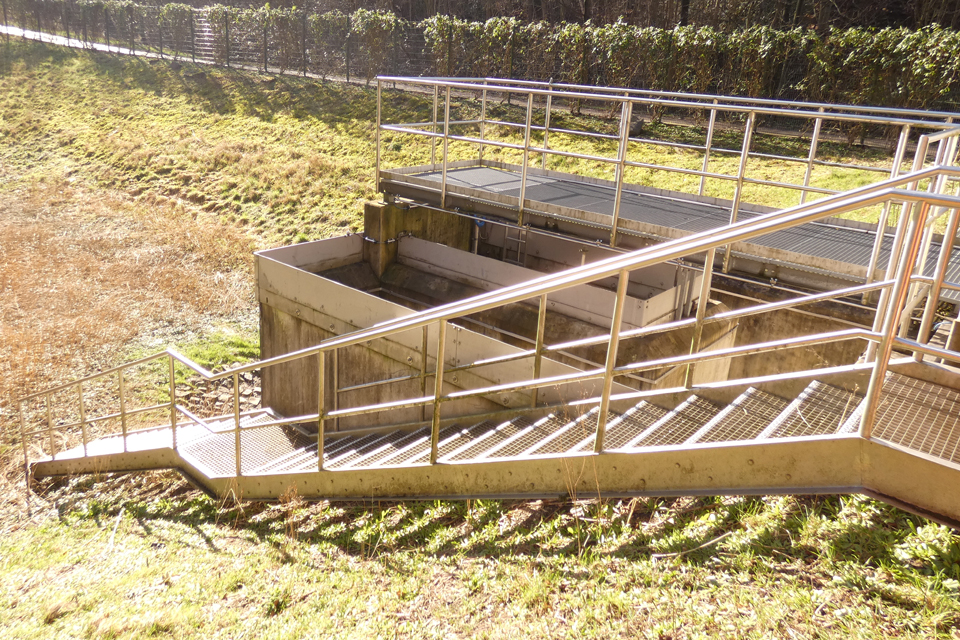

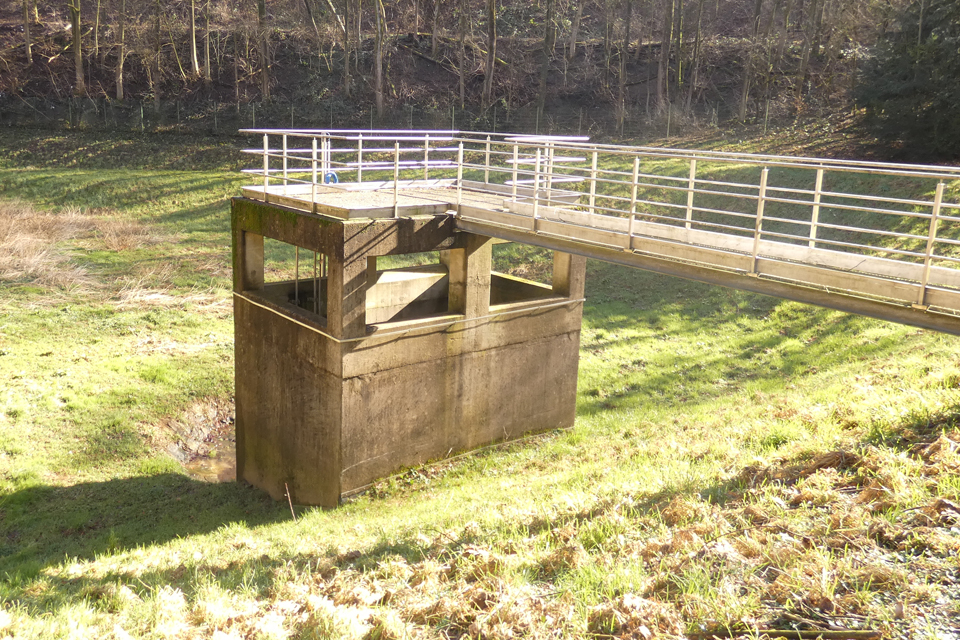

Regenrückhaltebecken 4
Im Rahmen der geplanten Bauvorhaben werden die Regenrückhaltebecken (RRB) bau- und EMSR-technisch saniert. Zusätzlich erfolgt eine messtechnische Erneuerung sowie die Anbindung der Anlagen an das bestehende Datenfernübertragungssystem.
Elektrotechnik
- Herstellung des Potentialausgleichs innerhalb und außerhalb des Schachtes des RRB, einschließlich Anschluss an die Erdungsanlage und an die PAS der Schaltanlage
- Herstellung von mindestens einem Tiefenerder
- Einbau einer Hängedrucksonde für den Betrieb im RRB
- Demontage der vorhandenen Schaltanlage
- Aufbau einer neuen Schaltanlage auf einem Fertigteilsockel
- Errichtung eines neuen Steuerschrankes mit integrierter Datenfernübertragung, einschließlich Erstellung der Stromlaufpläne
- Anbindung der relevanten Datenpunkte an das Leitsystem
- Ausbau der Kabelwege mit Edelstahlpanzerrohr
Bautechnik
- Herstellung eines Fertigteilsockels mit zugehörigem Planum zur Aufstellung der neuen Schaltanlage
- Ausschachtungsarbeiten bis zu einer Tiefe von ca. 1 m zur Verlegung des Edelstahlbanderders und der Kabelleerverrohrung
- Durchführung von Suchschachtungen für vorhandene Kabelleerrohre sowie Aufnahme und ggf. Ergänzung der Kabelleerrohre
- Durchführung von Kernbohrungen für Erder- und Wanddurchführungen
Bilder zum PROJEKT 18I124
Regenrückhaltebecken 5
Im Rahmen der geplanten Bauvorhaben werden die Regenrückhaltebecken (RRB) bau- und EMSR-technisch saniert. Darüber hinaus erfolgt eine messtechnische Erneuerung sowie die Anbindung der Anlagen an das bestehende Datenfernübertragungssystem.
Elektrotechnik
- Herstellung des Potentialausgleichs innerhalb und außerhalb des Schachtes des RRB
- Herstellung von mindestens zwei Tiefenerdern
- Anschluss der vorhandenen Hängedrucksonde für den Betrieb im RRB
- Austausch des vorhandenen Schutzrohres gegen eine Ausführung aus Edelstahl
- Demontage des bestehenden Steuerschrankes
- Errichtung eines neuen Steuerschrankes mit integrierter Datenfernübertragung, einschließlich Erstellung der Stromlaufpläne
- Montage und Anschluss des neuen Steuerschrankes
- Anbindung der relevanten Datenpunkte an das Leitsystem
- Ausbau der Kabelwege mit Edelstahlpanzerrohr
Bautechnik
- Durchführung von Kernbohrungen für Erder- und Wanddurchführungen
Bilder zum PROJEKT 18I124
Regenrückhaltebecken 6
Im Rahmen der geplanten Bauvorhaben werden die Regenrückhaltebecken (RRB) bau- und EMSR-technisch saniert. Zudem erfolgt eine messtechnische Erneuerung sowie die Anbindung der Anlagen an das bestehende Datenfernübertragungssystem.
Elektrotechnik

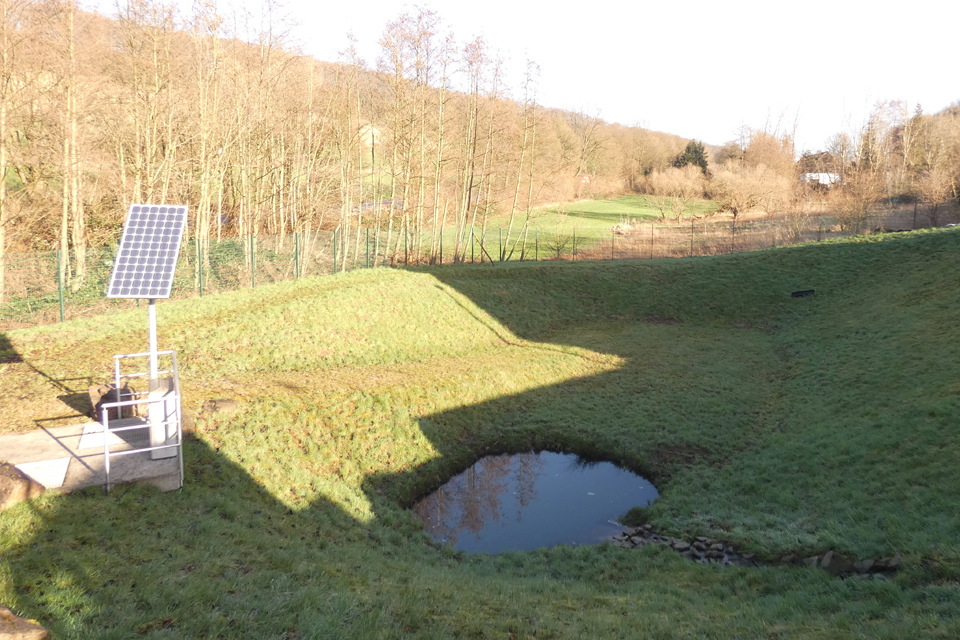

- Demontage der bestehenden Solaranlage
- Aufbau der neuen Solaranlage
- Austausch der Solarbatterien
- Herstellung des Potentialausgleichs innerhalb und außerhalb des Schachtes und des RRB, einschließlich Anschluss an die Erdungsanlage und an die PAS der Schaltanlage
- Herstellung von mindestens einem Tiefenerder
- Anschluss einer Einhängedrucksonde sowie Austausch des Schutzrohres gegen eine Ausführung aus Edelstahl
- Demontage des bestehenden Steuerschranks
- Errichtung eines neuen Schaltschrankes mit integrierter Datenfernübertragung, einschließlich Erstellung der Stromlaufpläne
- Montage und Anschluss des neuen Schaltschrankes
- Montage der neuen Solarmodule und Anschluss am neuen Schaltschrank
- Anbindung der relevanten Datenpunkte an das Leitsystem
- Ausbau der Kabelwege mit Edelstahlpanzerrohr
Bautechnik
- Ausschachtungsarbeiten bis zu einer Tiefe von ca. 0,5 m zur Verlegung des Edelstahlbanderders
- Durchführung von Kernbohrungen für Erder- und Wanddurchführungen

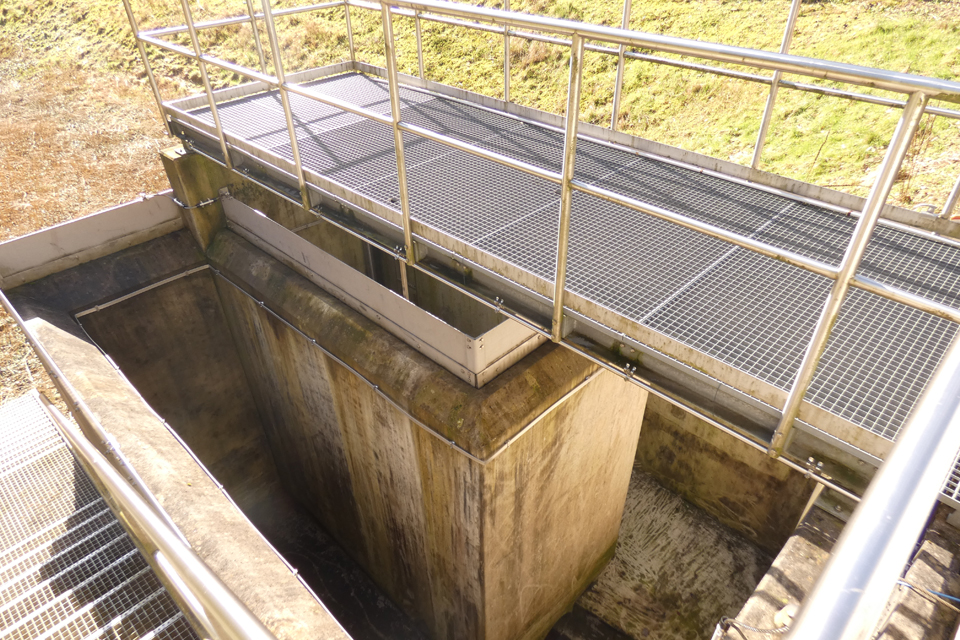

- Herstellen eines Ausschnitts an der vorhandenen Gitterrostbühne
Bilder zum PROJEKT 18I124
Regenrückhaltebecken 7
Im Rahmen der geplanten Bauvorhaben werden die Regenrückhaltebecken (RRB) bau- und EMSR-technisch saniert. Zusätzlich erfolgt eine messtechnische Erneuerung sowie die Anbindung der Anlagen an das bestehende Datenfernübertragungssystem.
Elektrotechnik

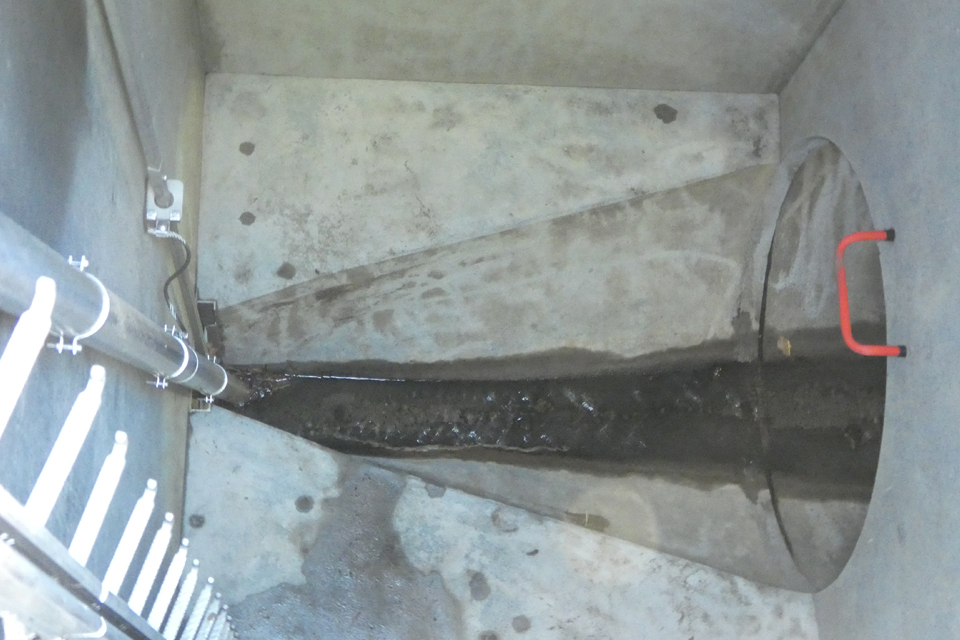

- Herstellung des Potentialausgleichs innerhalb und außerhalb des Schachtes des RRB, einschließlich Anschluss an die Erdungsanlage und an die PAS der Schaltanlage
- Herstellung von mindestens einem Tiefenerder

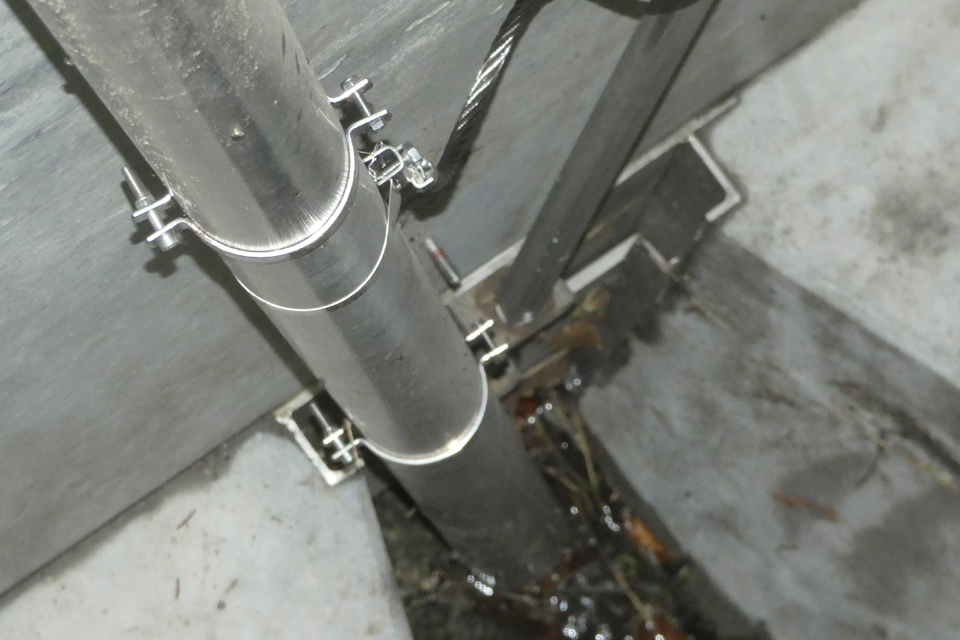

- Einbau einer Hängedrucksonde für den Betrieb im RRB
- Demontage des bestehenden Steuerschrankes
- Errichtung eines neuen Steuerschrankes mit integrierter Datenfernübertragung, einschließlich Erstellung der Stromlaufpläne
- Montage und Anschluss des neuen Steuerschrankes
- Befüllung des vorhandenen Sockels mit Sockelfüller
- Anbindung der relevanten Datenpunkte an das Leitsystem
Bautechnik
- Ausschachtungsarbeiten bis zu einer Tiefe von ca. 1 m zur Verlegung des Edelstahlbanderders und der Kabelleerverrohrung
- Durchführung von Kernbohrungen für Erder- und Wanddurchführungen
Bilder zum PROJEKT 18I124
Regenrückhaltebecken 8
Im Rahmen der geplanten Bauvorhaben werden die Regenrückhaltebecken (RRB) bau- und EMSR-technisch saniert. Darüber hinaus erfolgt eine messtechnische Erneuerung sowie die Anbindung der Anlagen an das bestehende Datenfernübertragungssystem.
Elektrotechnik
- Herstellung des Potentialausgleichs innerhalb und außerhalb des Schachtes des RRB, einschließlich Anschluss an die Erdungsanlage und an die PAS der Schaltanlage
- Herstellung von mindestens einem Tiefenerder
- Einbau einer Hängedrucksonde für den Betrieb im RRB
- Demontage der bestehenden Schaltanlage
- Aufstellung einer neuen Schaltanlage auf einem Fertigteilsockel
- Errichtung eines neuen Steuerschrankes mit integrierter Datenfernübertragung, einschließlich Erstellung der Stromlaufpläne
- Anbindung der relevanten Datenpunkte an das Leitsystem
- Ausbau der Kabelwege mit Edelstahlpanzerrohr
Bautechnik
- Ausschachtungsarbeiten bis zu einer Tiefe von ca. 1 m zur Verlegung des Edelstahlbanderders und der Kabelleerverrohrung
- Durchführung von Kernbohrungen für Erder- und Wanddurchführungen
- Aufnahme und Entsorgung der vorhandenen Pflasterflächen
- Herstellung einer neuen Pflasterfläche vor der neuen Schaltanlage
- Erstellung eines Planums zur Aufstellung des Außenschaltschranksockels
