Projekt-Referenz 20I106
Umbau der Regenrückhalteräume in Mülheim a. d. Ruhr
Erneuerung der Maschinen- und EMSR-Technik sowie die bautechnische Erweiterung des Regenrückhalteräume.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb. Einzugsgebiet, Teilentwässerungsgebiet: 24, Volumen RRR: 889 m³, Gedrosselter Abfluss: 200 l/s
Leistungsumfang / Besondere Leistungen
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-8
(Maschinentechnik & EMSR-Technik)

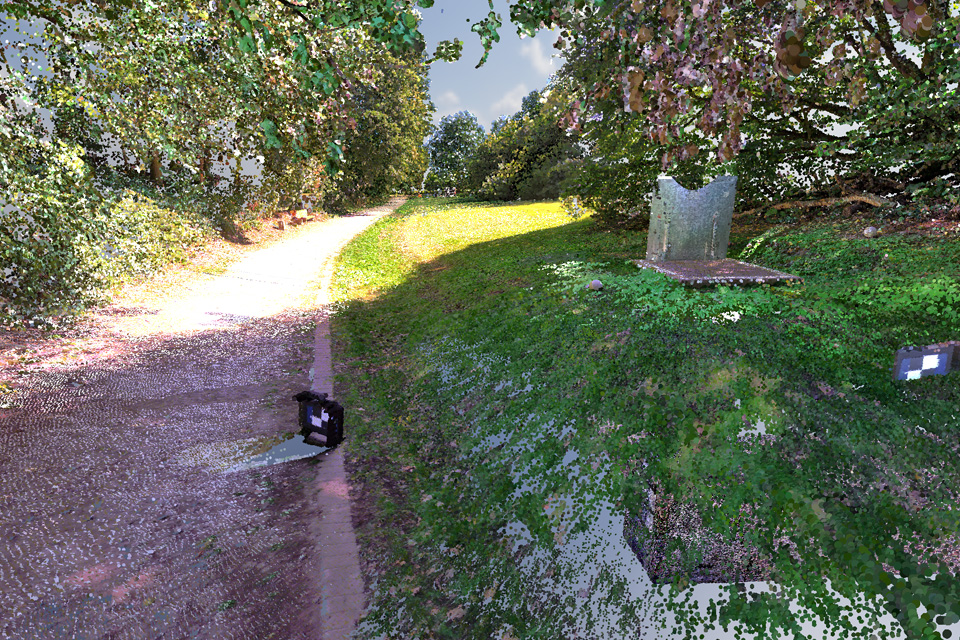

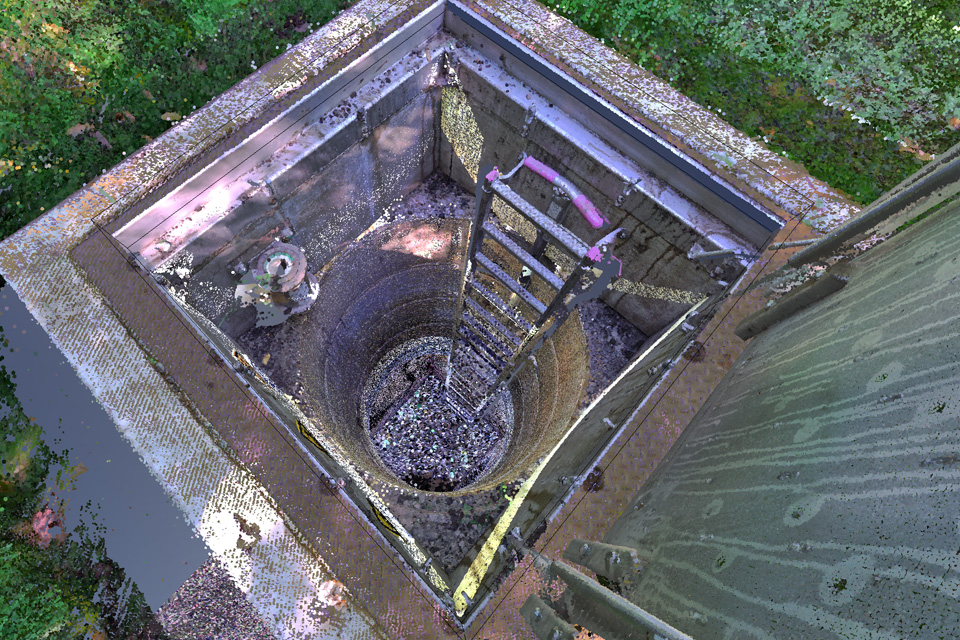

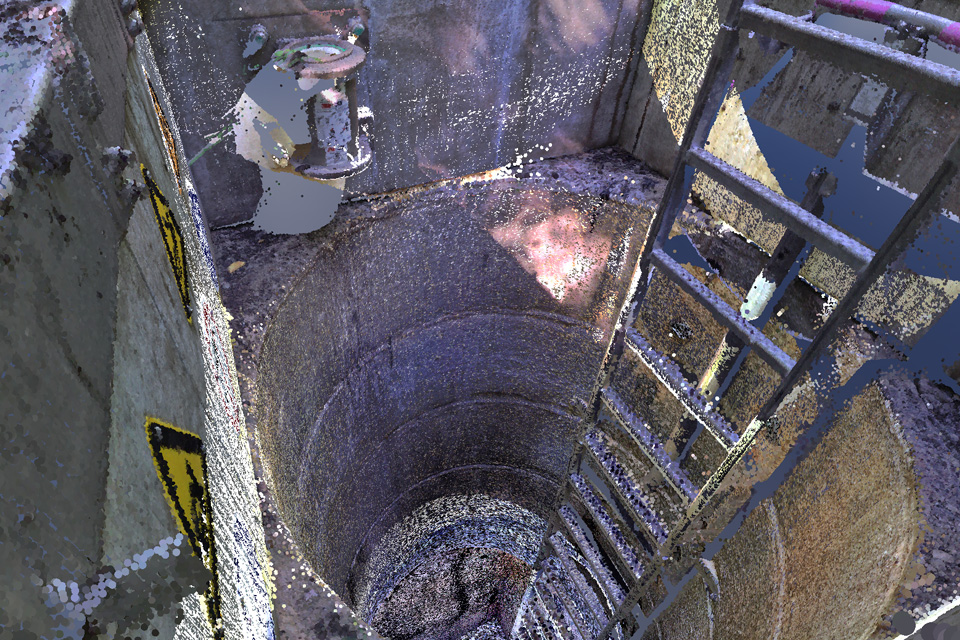

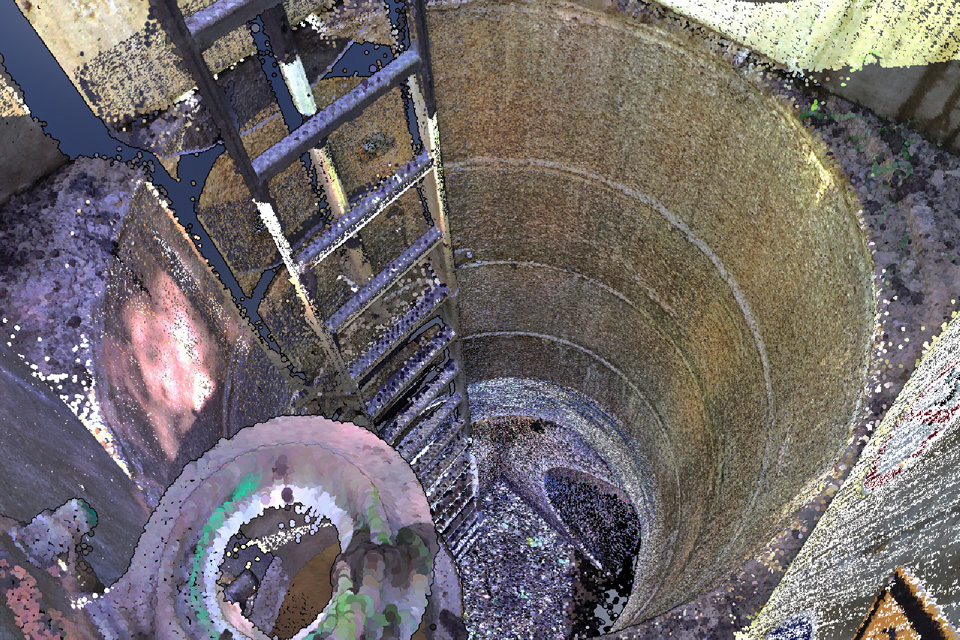

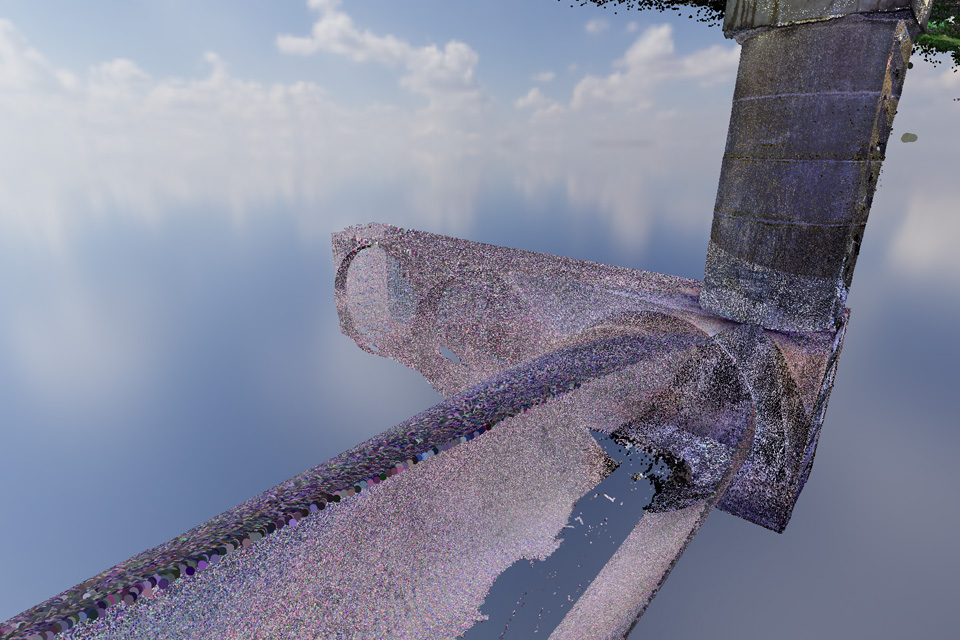

- Bestandserfassung mittels 3D Laserscanner
- Einmessung der Gesamtanlage nach Umbau

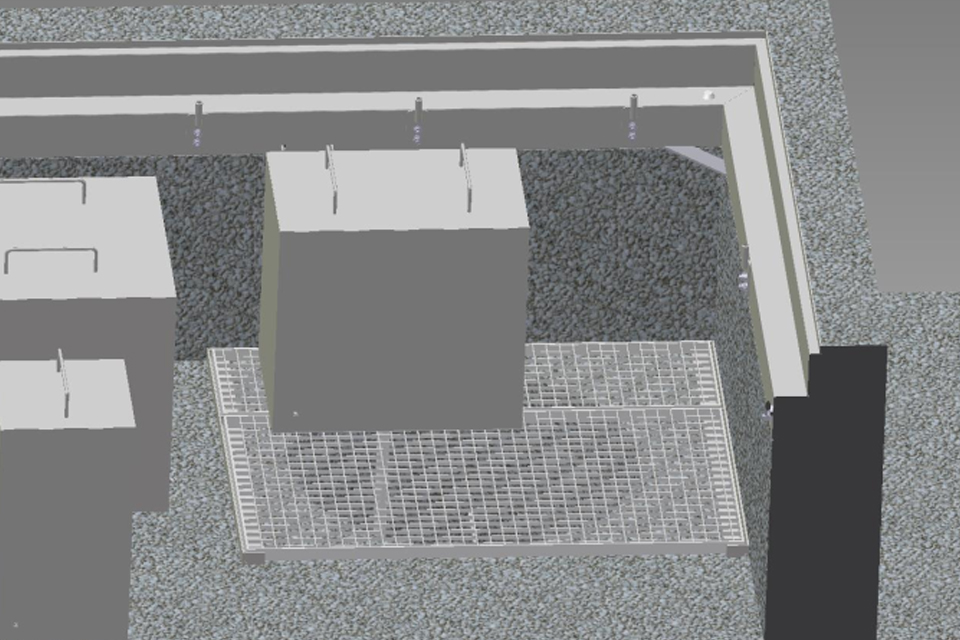

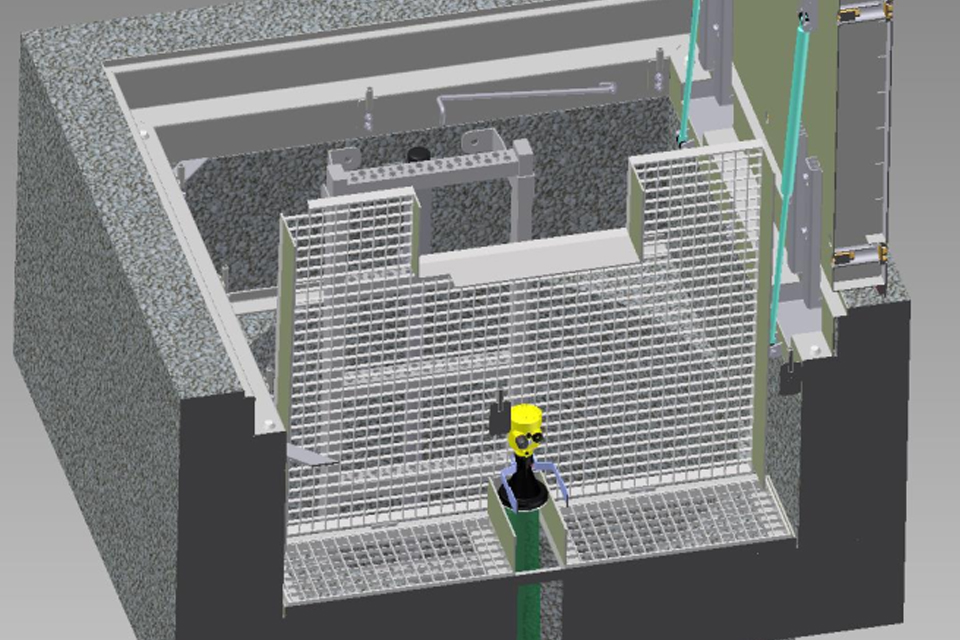

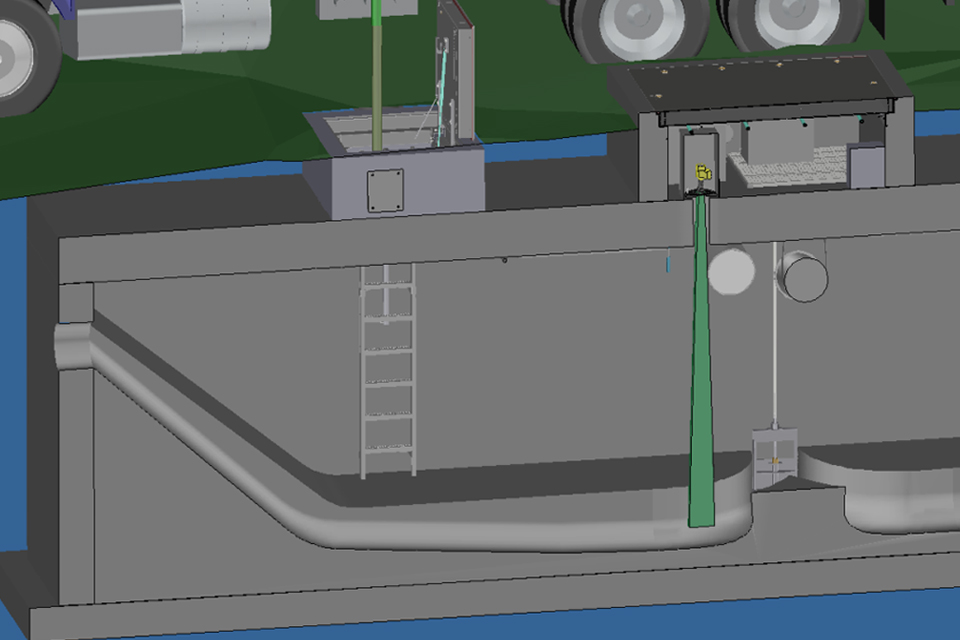

- Erstellung des 3D Modells

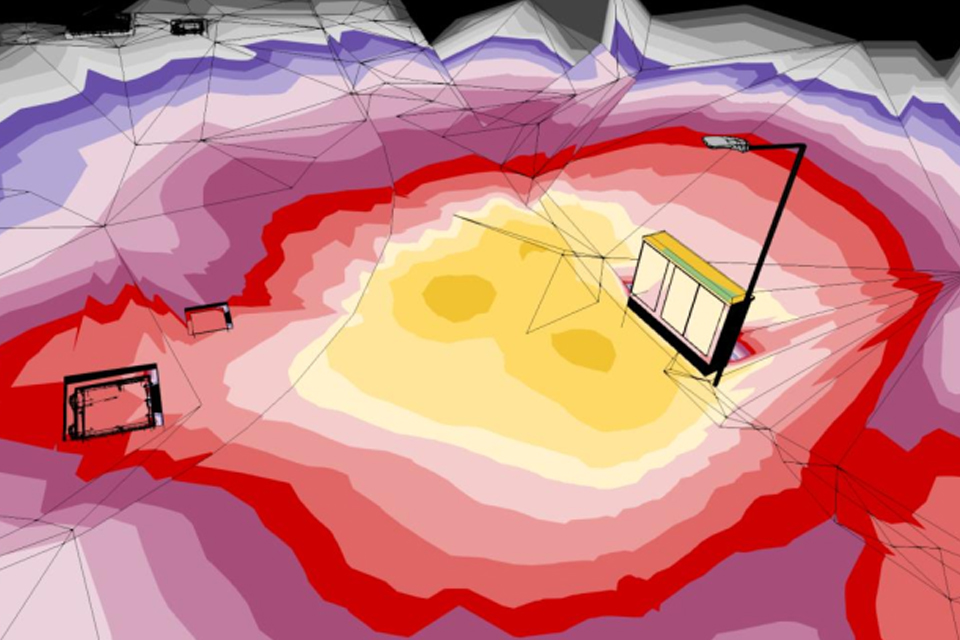

- Erstellung der Beleuchtungsberechnung
- Erstellung der Stromlaufpläne
- Erstellung des Explosionsschutzdokumentes
- Erstellung Steuerungsprogramm/HMI Programmierung
- Erstellung der Betriebsanweisung
- Erstellung der Bestandszeichnungen nach dem Umbau (As Built)
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Bestandsdokumentation
(Maschinentechnik & EMSR-Technik)
- Bestandserfassung mittels 3D Laserscanner
- Einmessung der Gesamtanlage nach Umbau
- Erstellung des 3D Modells
- Erstellung der Beleuchtungsberechnung
- Erstellung der Stromlaufpläne
- Erstellung des Explosionsschutzdokumentes
- Erstellung Steuerungsprogramm/HMI Programmierung
- Erstellung der Betriebsanweisung
- Erstellung der Bestandszeichnungen nach dem Umbau (As Built)
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Bestandsdokumentation
Umsetzungszeitraum
08/2020 – 06/2022 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 283.300,00 €
[€ netto] ca. 283.300,00 €
Beschreibung der Planungsleistungen
Erneuerung der Maschinen- und EMSR-Technik sowie die bautechnische Erweiterung des Regenrückhalteräume.
Maschinen- und Rohrleitungstechnik

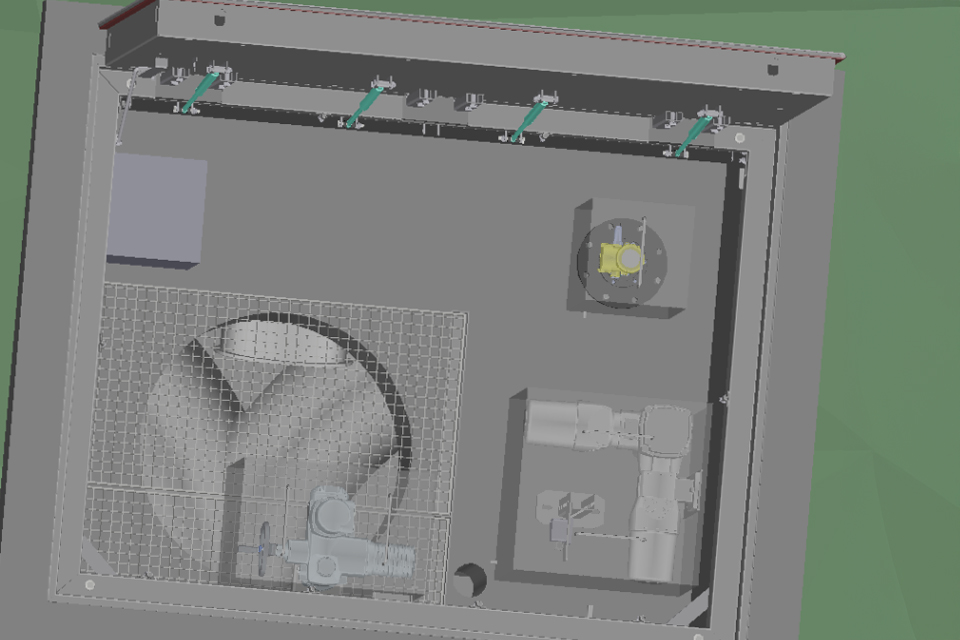

- Messtechnische Ausrüstung des Regenrückhalteraums (Verbindungskammer und Nachschacht)

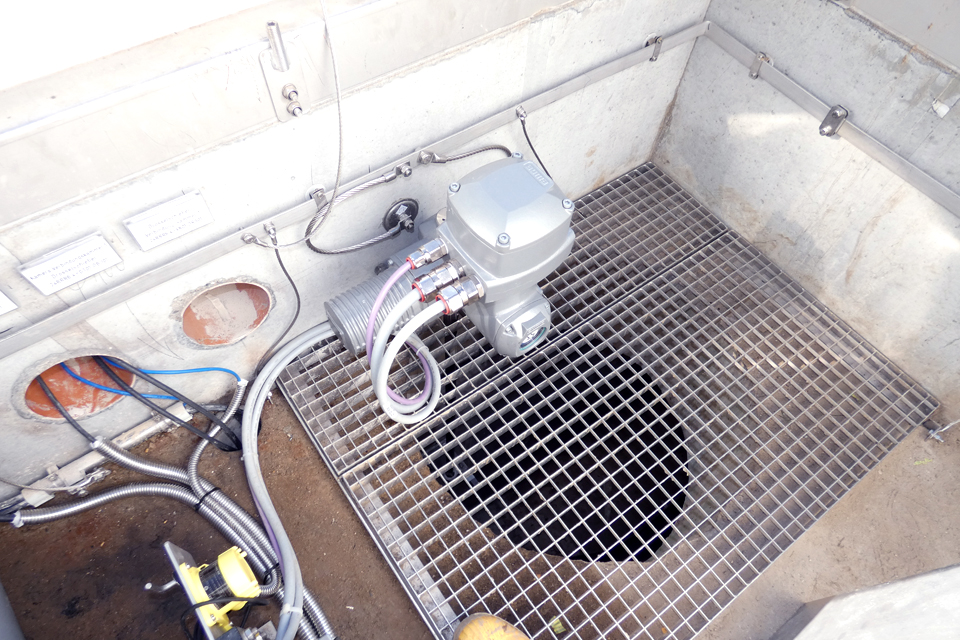

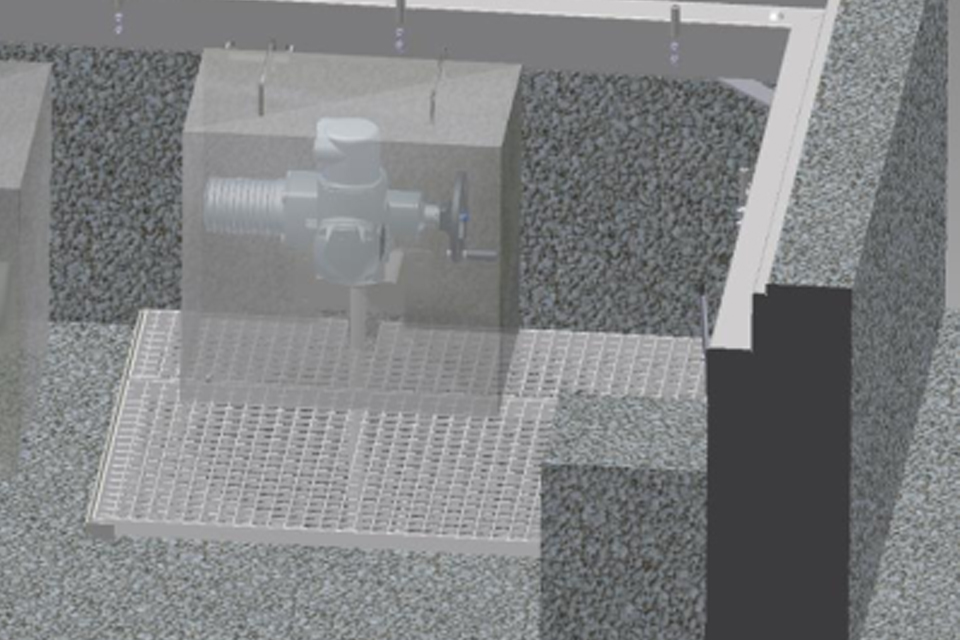

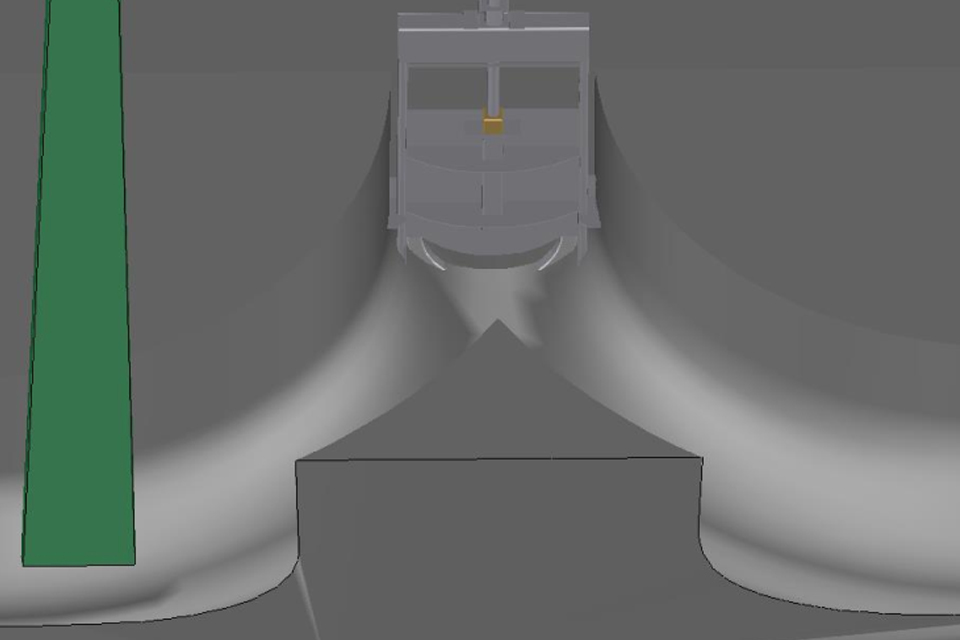

- Schaffung einer einstellbaren drosseltechnischen Regeleinrichtung (Drosselschieber)
EMSR-Technik

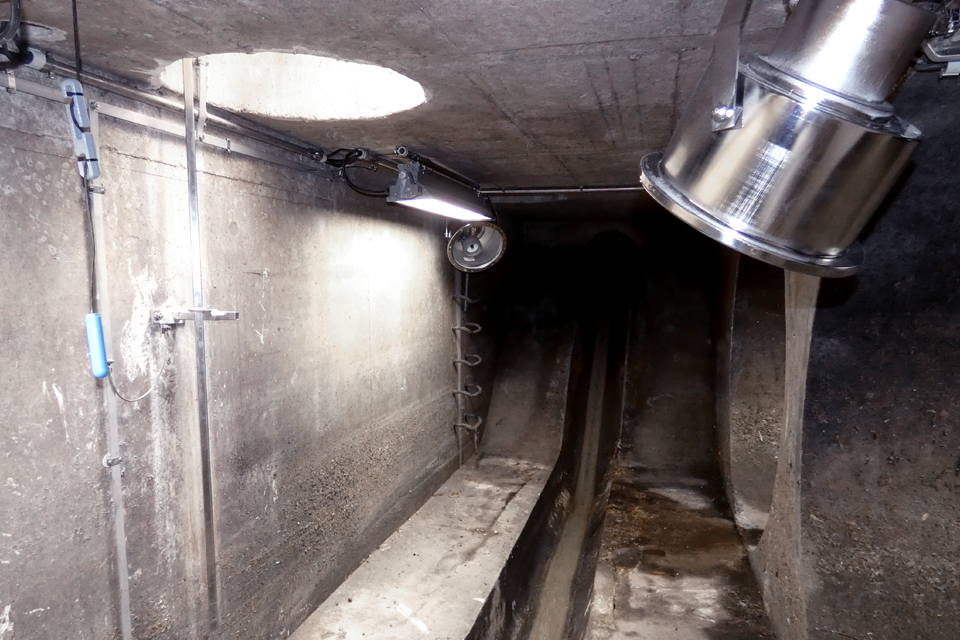

- Aufbau einer Beleuchtungseinrichtung (Verbindungskammer und Außenbeleuchtung am Schaltschrank)
- Aufbau einer Kameraanlage (Verbindungskammer)

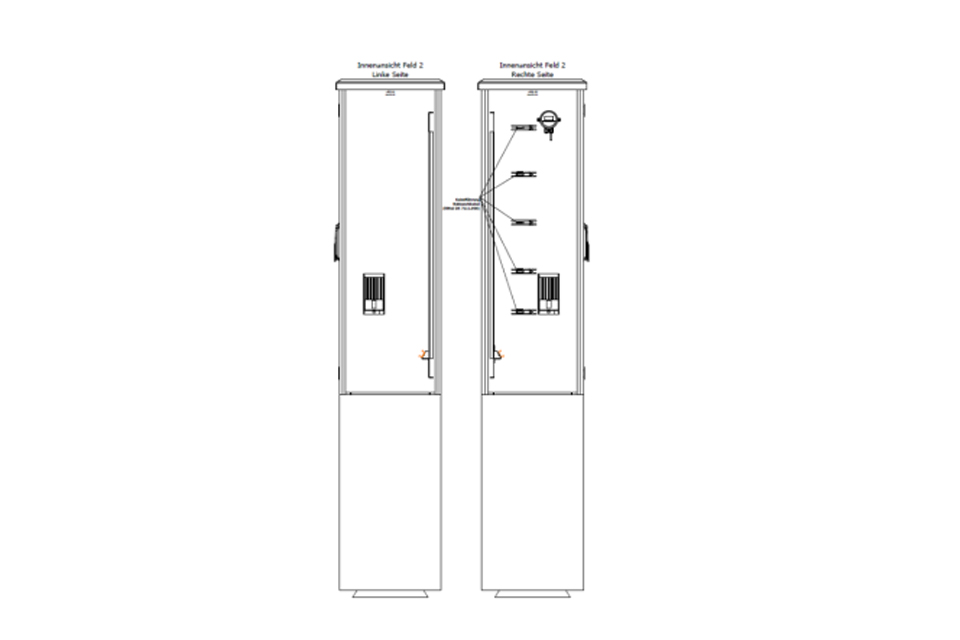

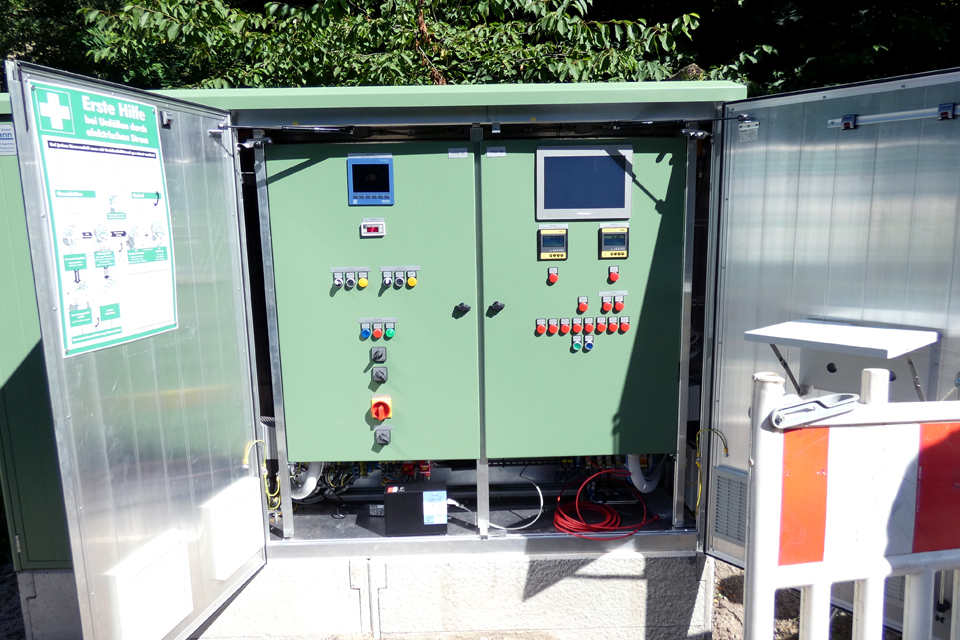

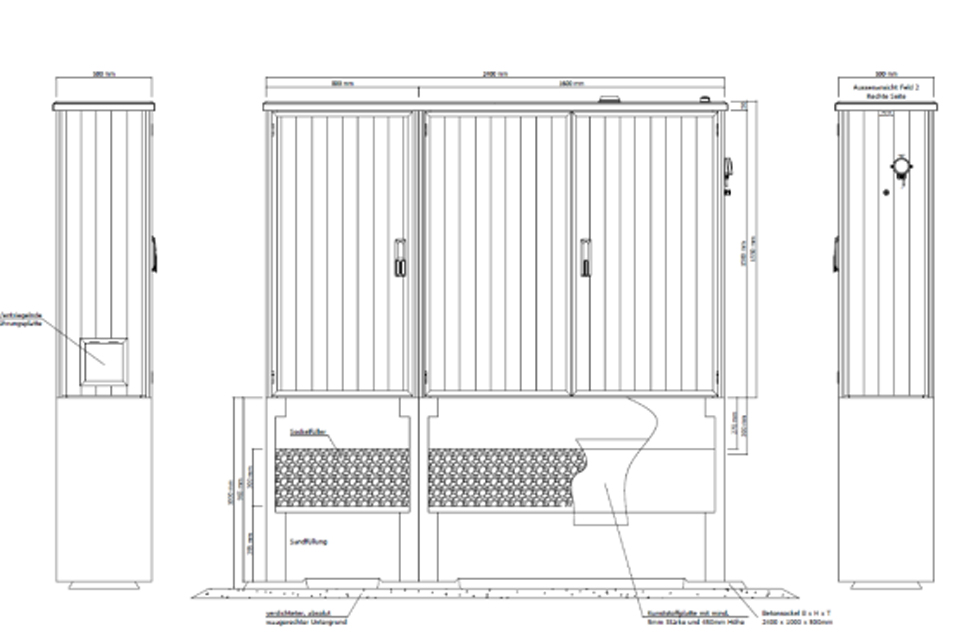

- Aufbau einer Schaltanlage (Außenschaltschrank auf Betonsockel)
- Aufbau einer Datenfernübertragungseinrichtung zur Anlagenüberwachung
- Aufbau der Kabelanlage zur Anbindung der Messtechnik, Kameratechnik und des Drosselschiebers an die Schaltanlage
- Aufbau einer Potentialausgleichsanlage aus Edelstahl
- Aufbau einer SPS und HMI zur Drosselung des Abflusswertes und der Überwachung auf Plausibilität
Bautechnik
- Stemmarbeiten für neuen Drosselschieber
- Reprofilierung der Berme im Bereich des neuen Drosselschiebers

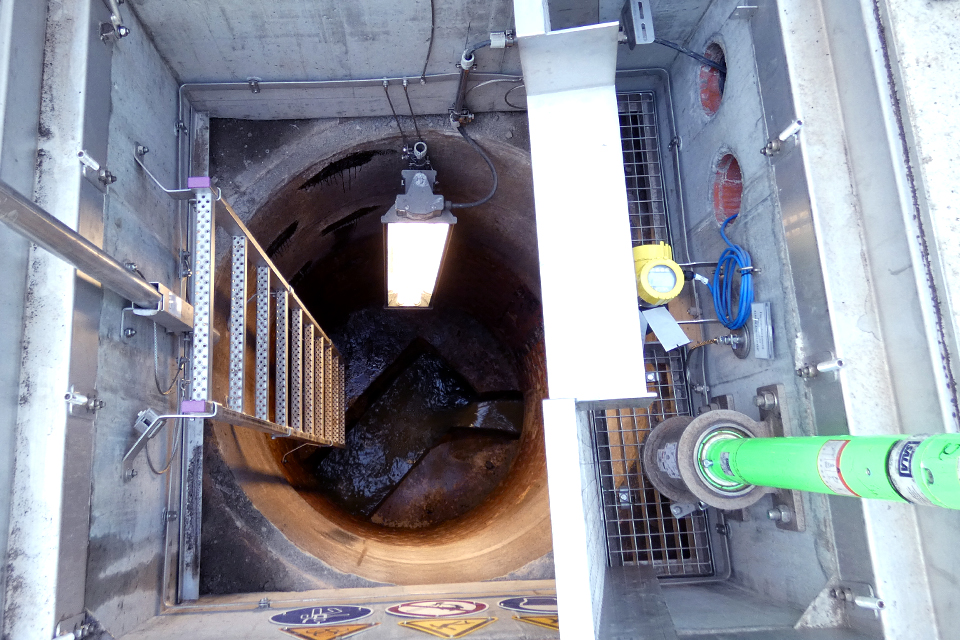

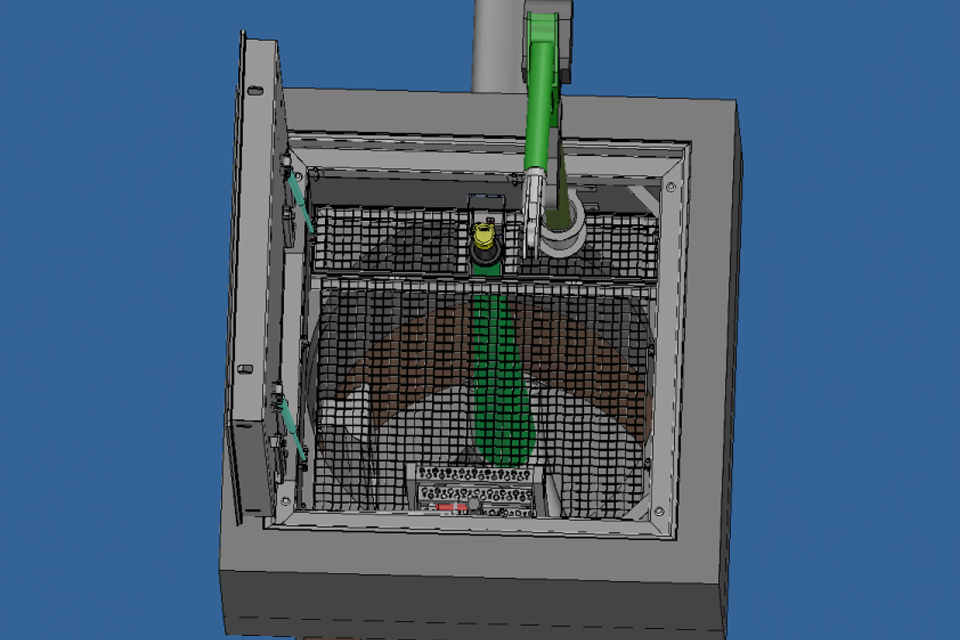

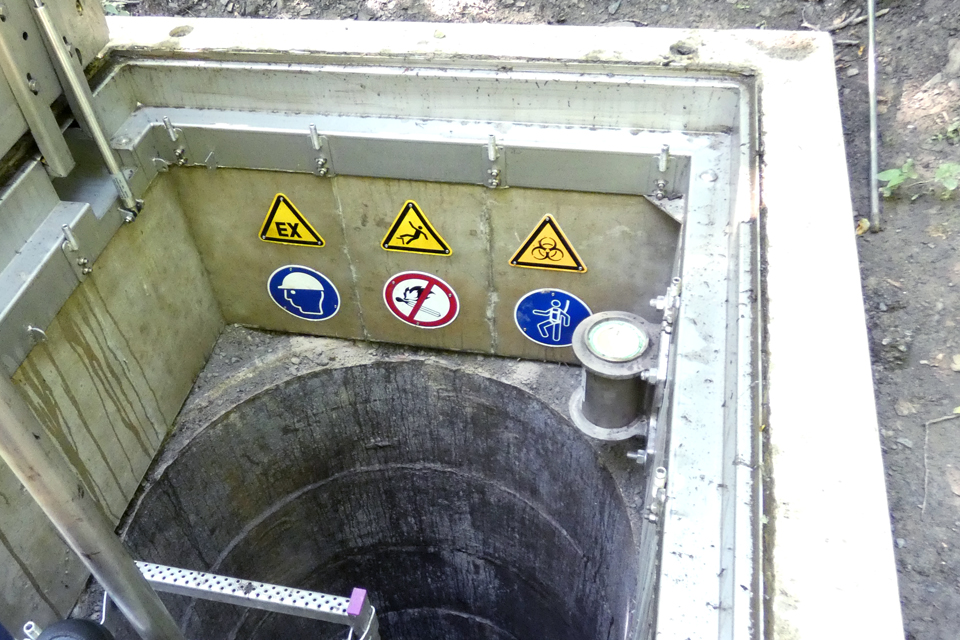

- Erneuerung/Vergrößerung der Schachteinstiege
- Erneuerung der Schachtabdeckungen
- Erneuerung der Einstiegsvorrichtung

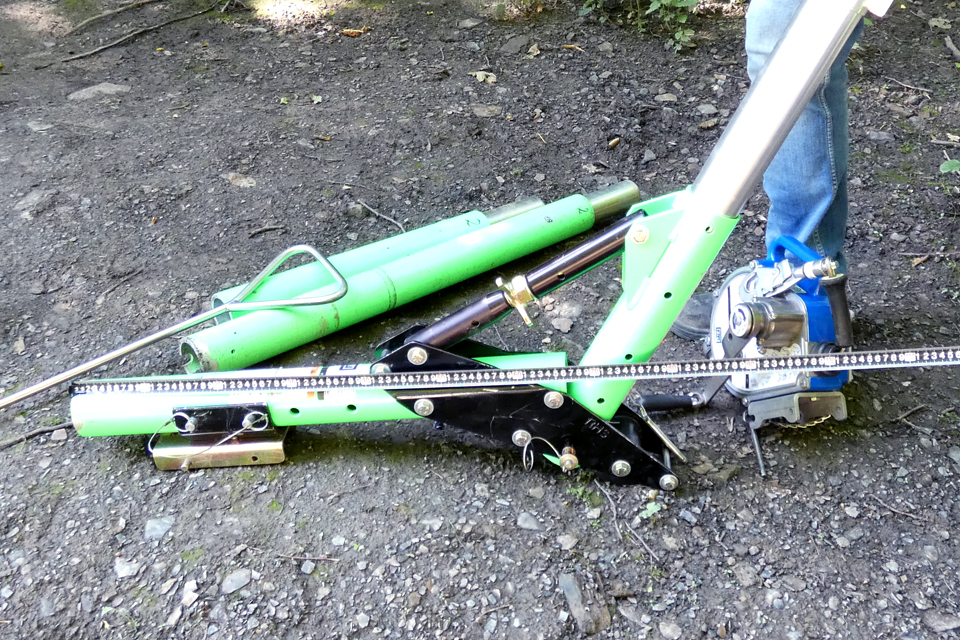

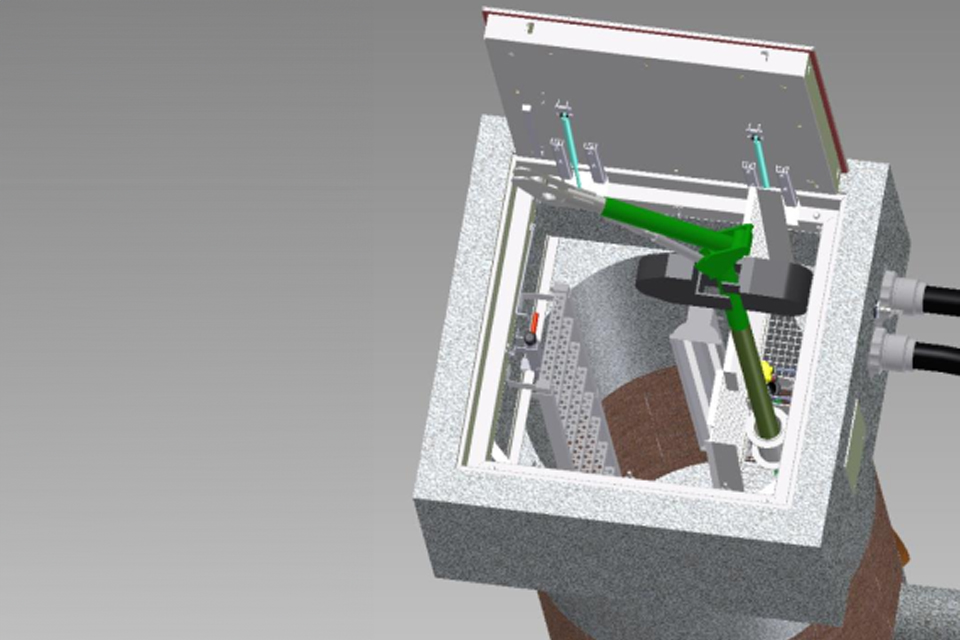

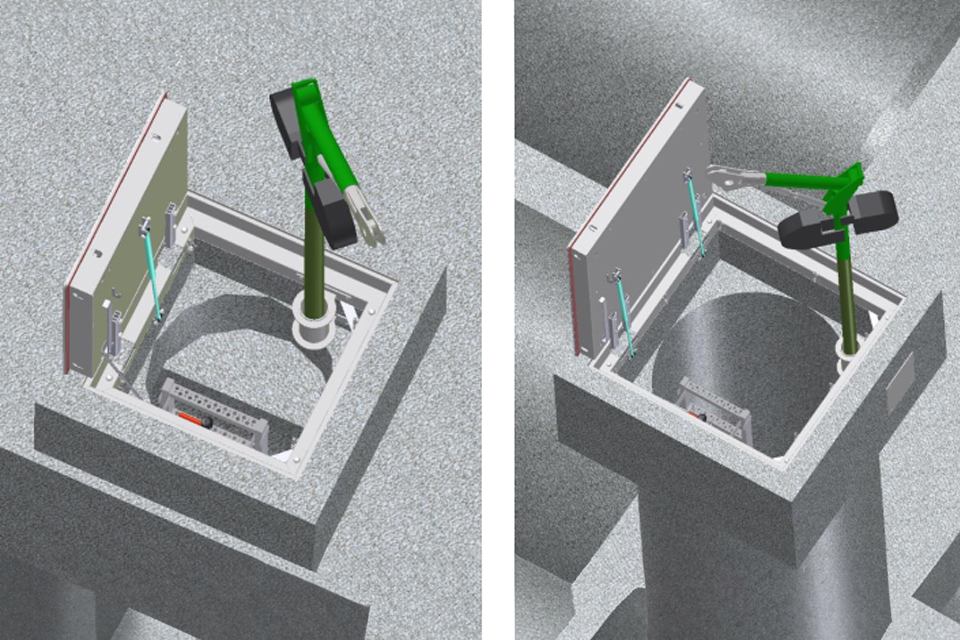

- Aufbau eines Personensicherungssystems an den Einstiegen
- Herstellung von Kernbohrungen
- Befestigung der Oberfläche im Bereich der Zufahrt mit Bodengitterplatten
