Projekt-Referenz 20I107
Umbau der Regenrückhalteräume (RRR) in Mülheim a. d. Ruhr
Erneuerung der Maschinen- und EMSR-Technik sowie die bautechnische Erweiterung des Regenrückhalteraumes.
Besonderheiten: Umbau im laufenden Betrieb
Detaillierte Informationen zum Projekt
Beschreibung der Planungsleistungen

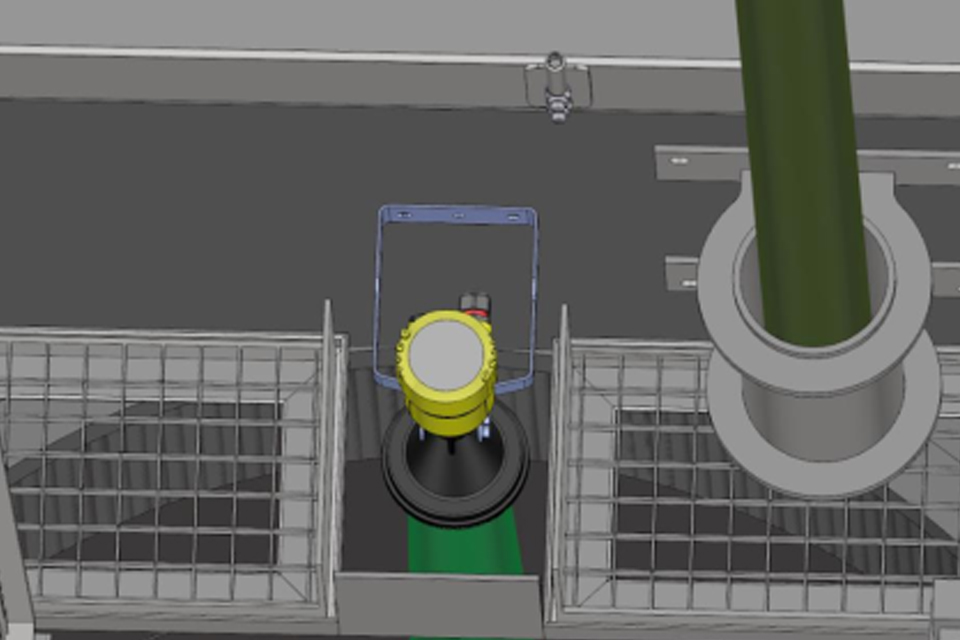

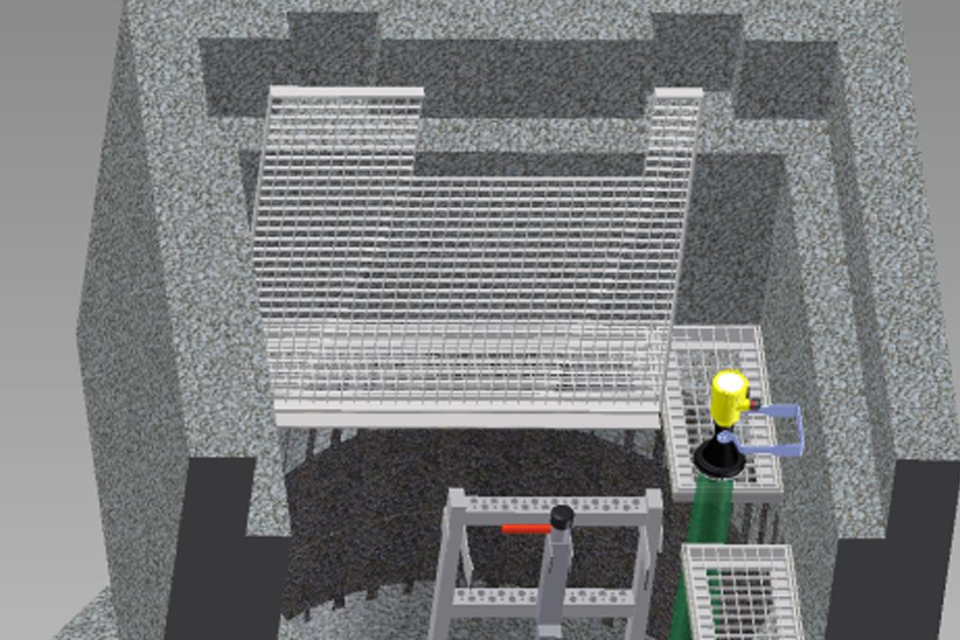

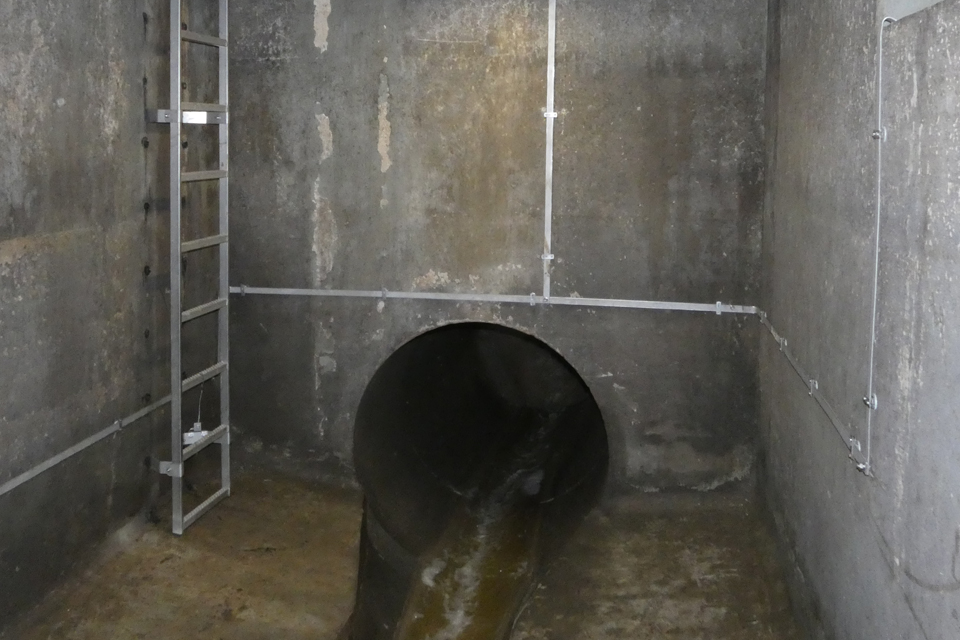

- Messtechnische Ausrüstung des Regenrückhalteraums (alle Kammern und Nachschacht)

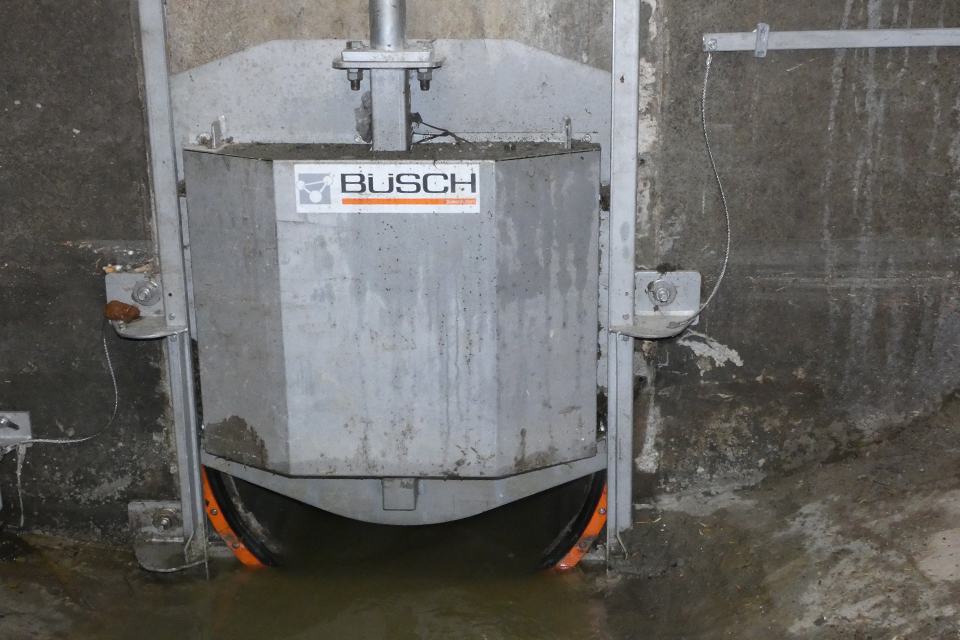

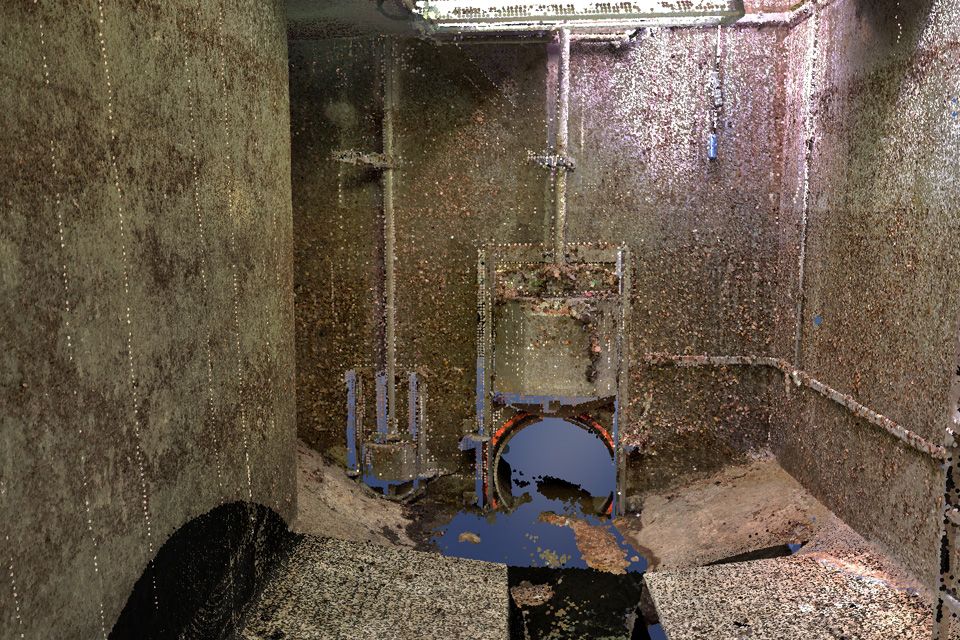

- Schaffung einer einstellbaren drosseltechnischen Regeleinrichtung (Drosselschieber)
- Schaffung einer einstellbaren Notumlaufeinrichtungen (Notumlaufsschieber)

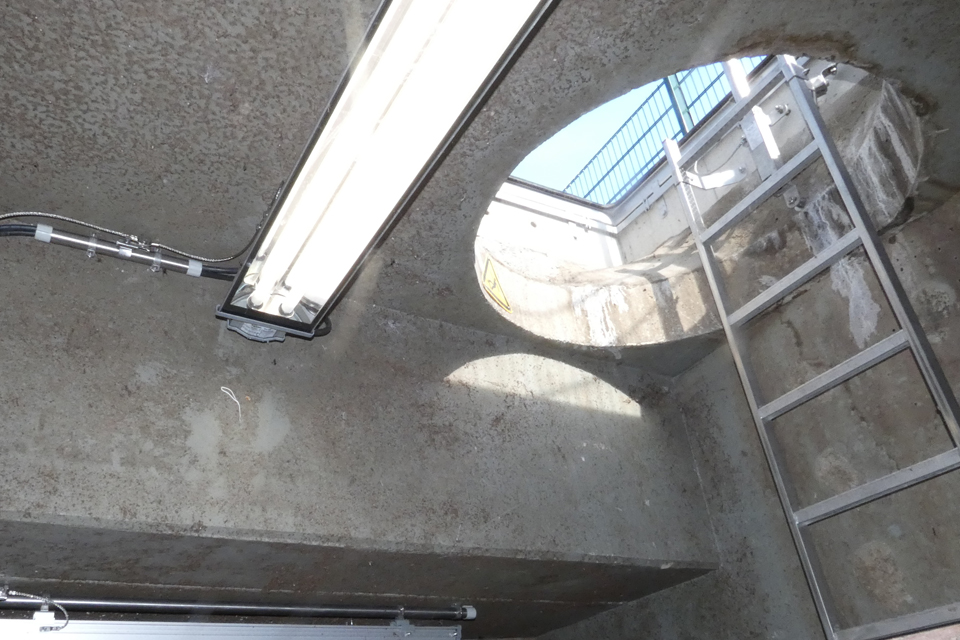

- Aufbau einer Beleuchtungseinrichtung (alle Kammern und Außenbeleuchtung)
- Aufbau einer Kameraanlage (alle Kammern)

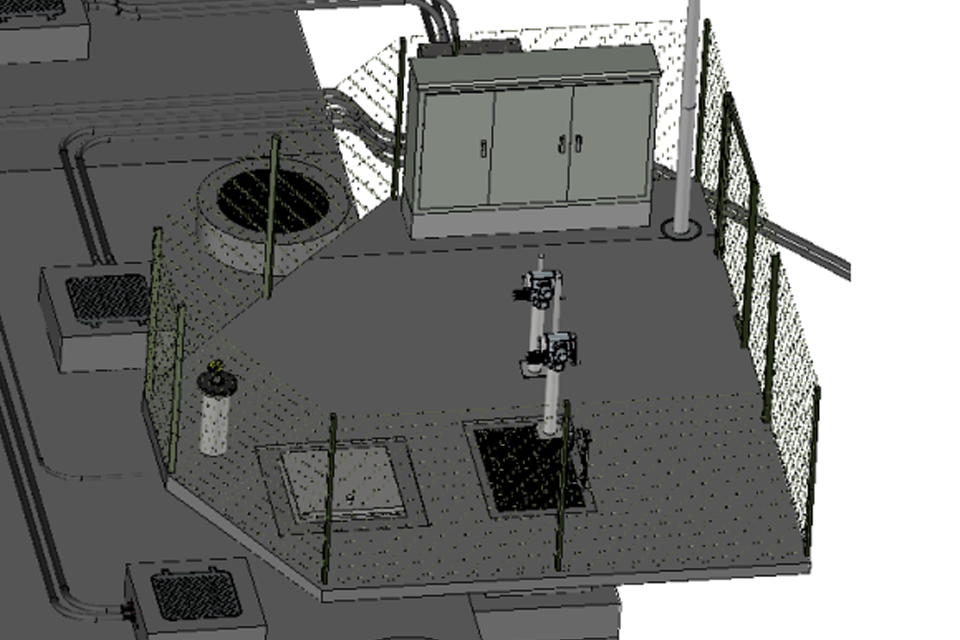

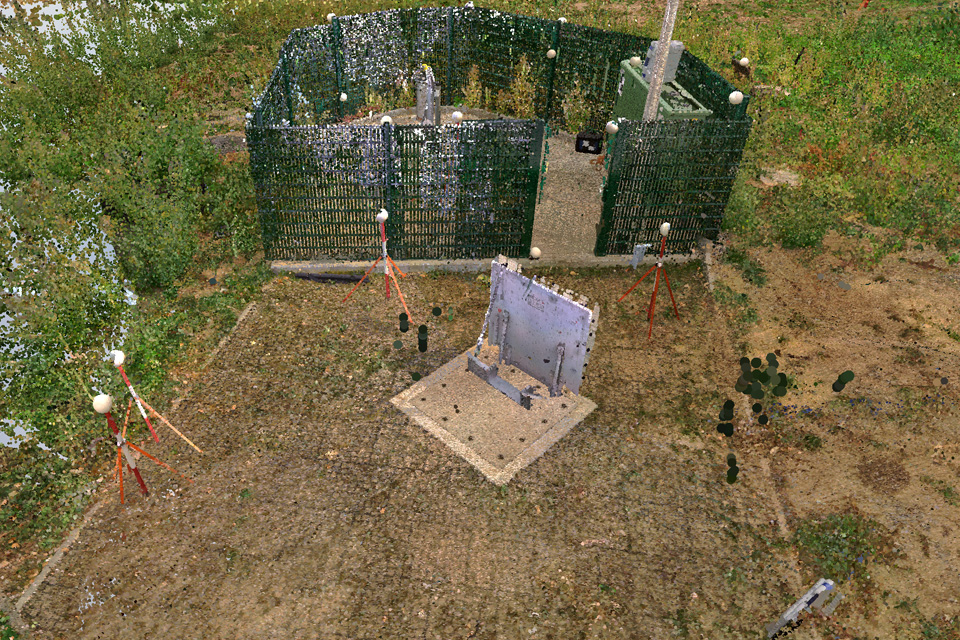

- Aufbau einer neuen Schaltanlage aus Aluminium auf Betonsockel
- Aufbau einer Datenfernübertragungseinrichtung zur Anlagenüberwachung
- Aufbau der Kabelanlage zur Anbindung der Messtechnik, Kameratechnik und der Schieber an die Schaltanlage
- Aufbau einer Potentialausgleichsanlage aus Edelstahl
- Aufbau einer SPS und HMI zur Drosselung des Abflusswertes und der Überwachung auf Plausibilität
- Stemmarbeiten für neuen Drosselschieber
- Reprofilierung der Berme im Bereich des neuen Drosselschiebers
- Stemmarbeiten für neuen Notumlaufschieber
- Reprofilierung der Berme im Bereich des neuen Notumlaufschiebers

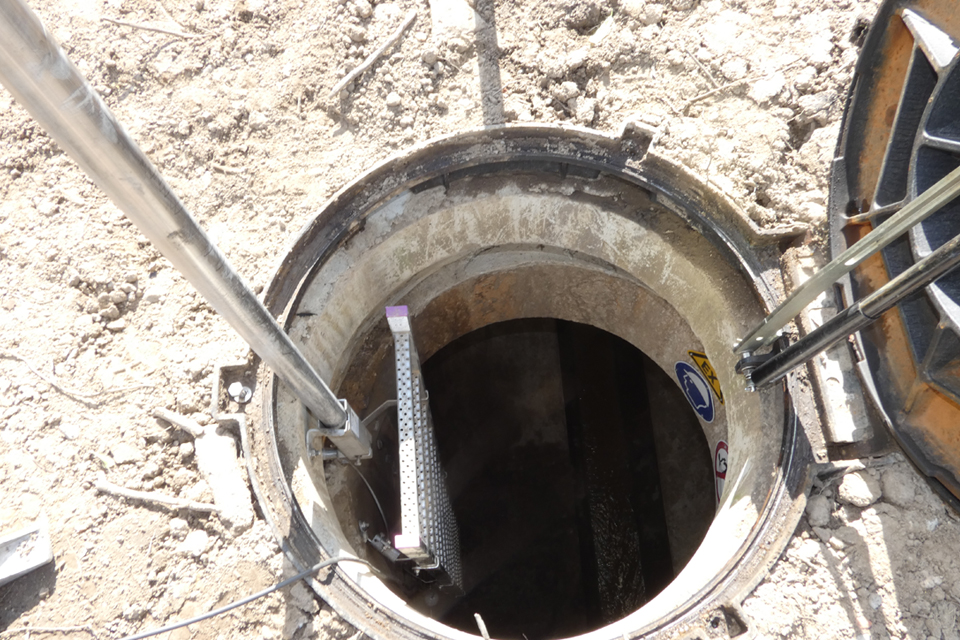

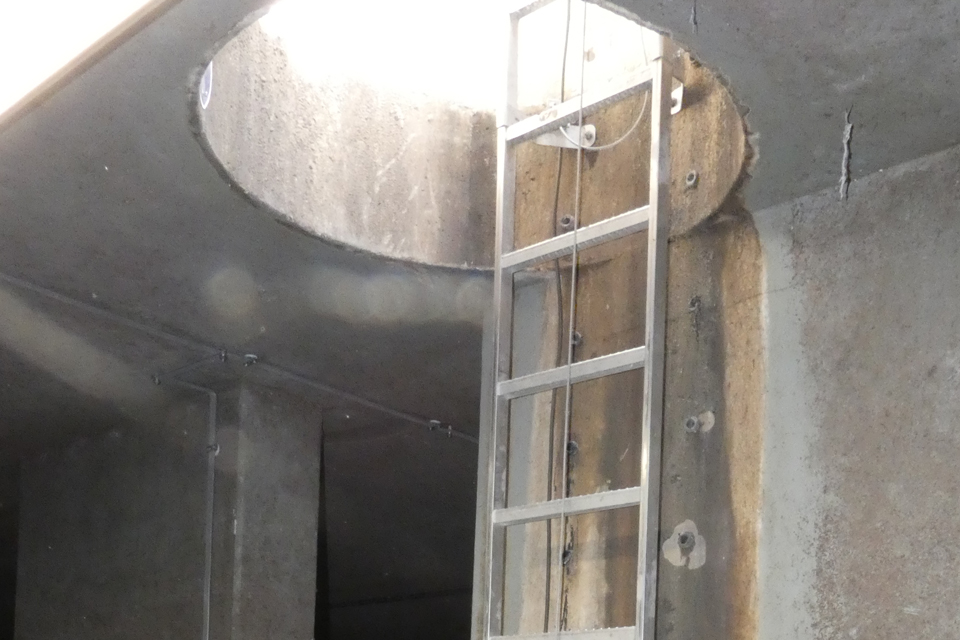

- Erneuerung/Vergrößerung der Schachteinstiege und Notausstiege

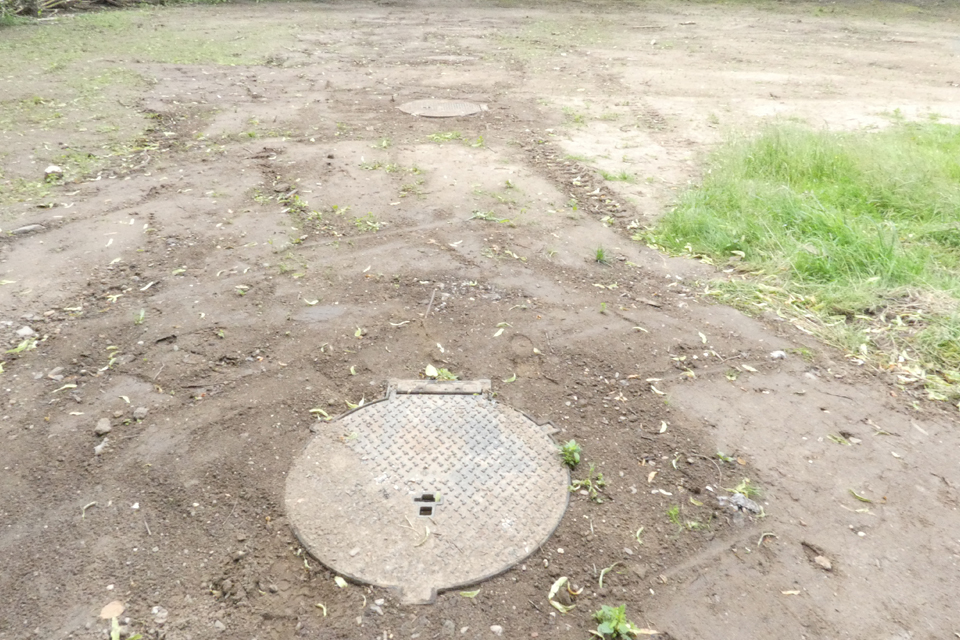

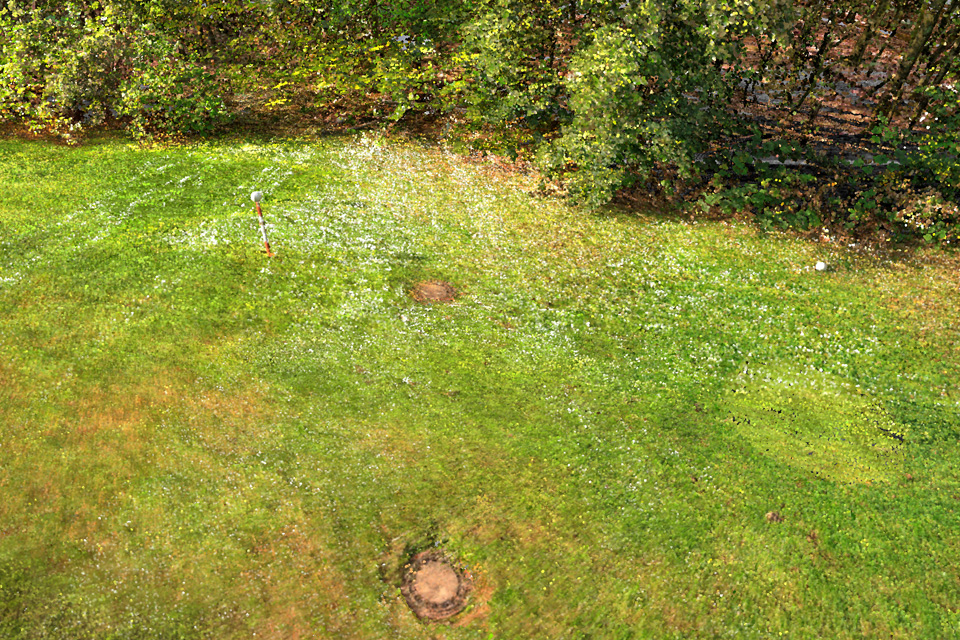

- Erneuerung der Schachtabdeckungen
- Erneuerung der Einstiegsvorrichtung

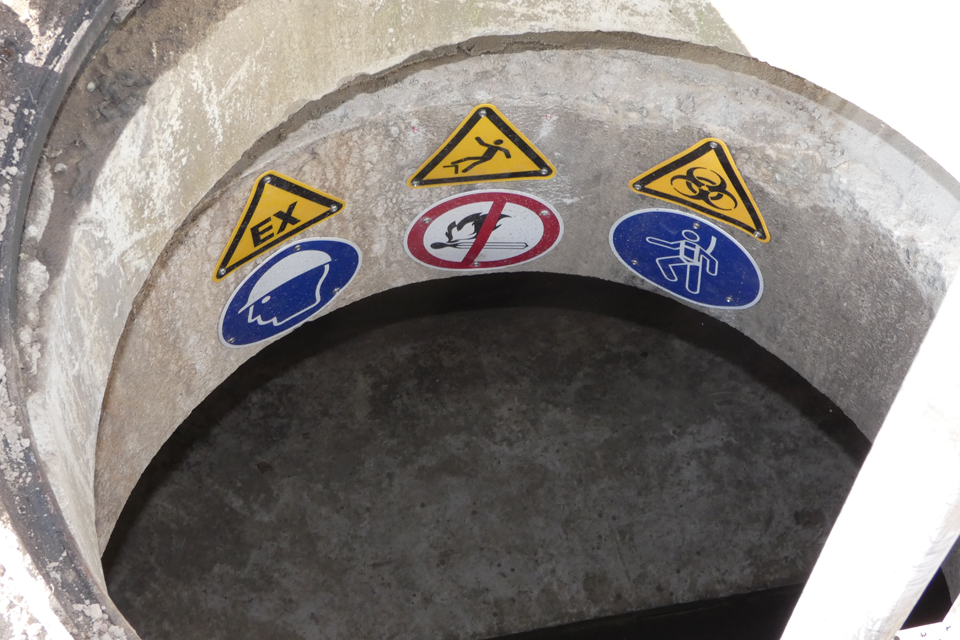

- Aufbau Personensicherungssystem an den Einstiegen
- Herstellung Kernbohrungen

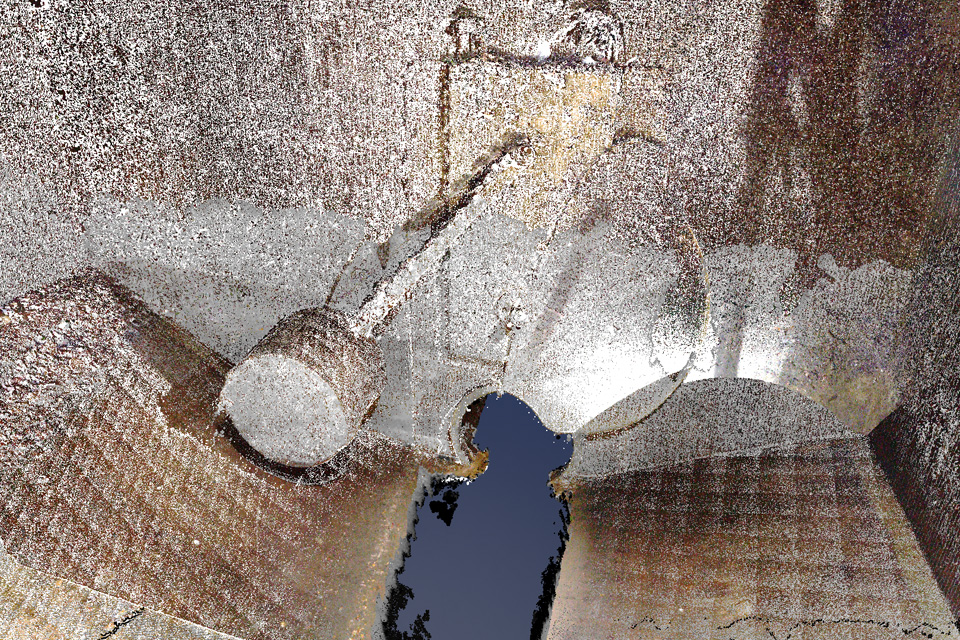

- Stemmarbeiten im Bereich der Rückstauklappen
- Überbohren der Rückstauklappen
- Ertüchtigung der Rückstauklappen

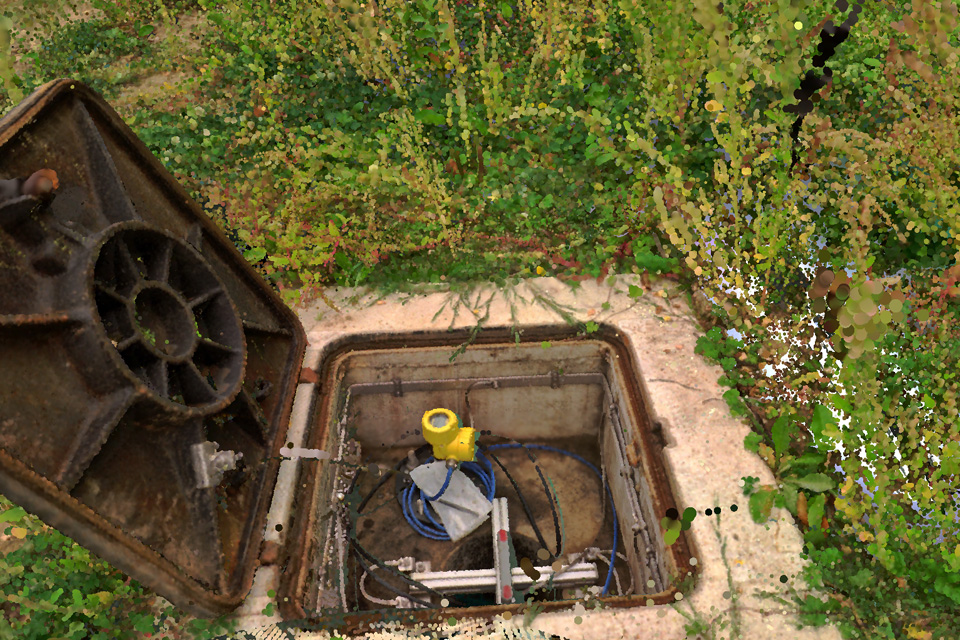

- Aufbau der Messchächte
- Erdarbeiten und Grünschnitt zur Herstellung Kabeltrasse und Erneuerung Einstiege

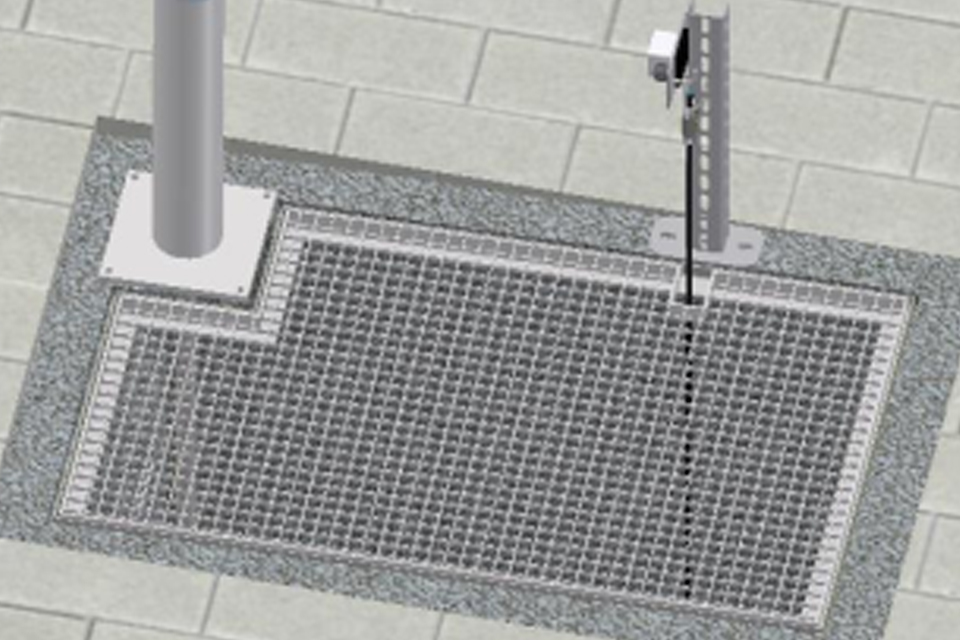

- Befestigung Oberfläche im Bereich Zufahrt mit Bodengitterplatten bzw. Pflaster
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-8
(Maschinentechnik & EMSR-Technik)
(Maschinentechnik & EMSR-Technik)
Kenndaten
Einzugsgebiet, Teilentwässerungsgebiet: 14, Volumen RRR: 3.100
m3, Gedrosselter Abfluss: 300 l/s
m3, Gedrosselter Abfluss: 300 l/s
Umsetzungszeitraum
08/2020– 06/2022 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 613.000,00 €
ca. 613.000,00 €
Besondere Leistungen

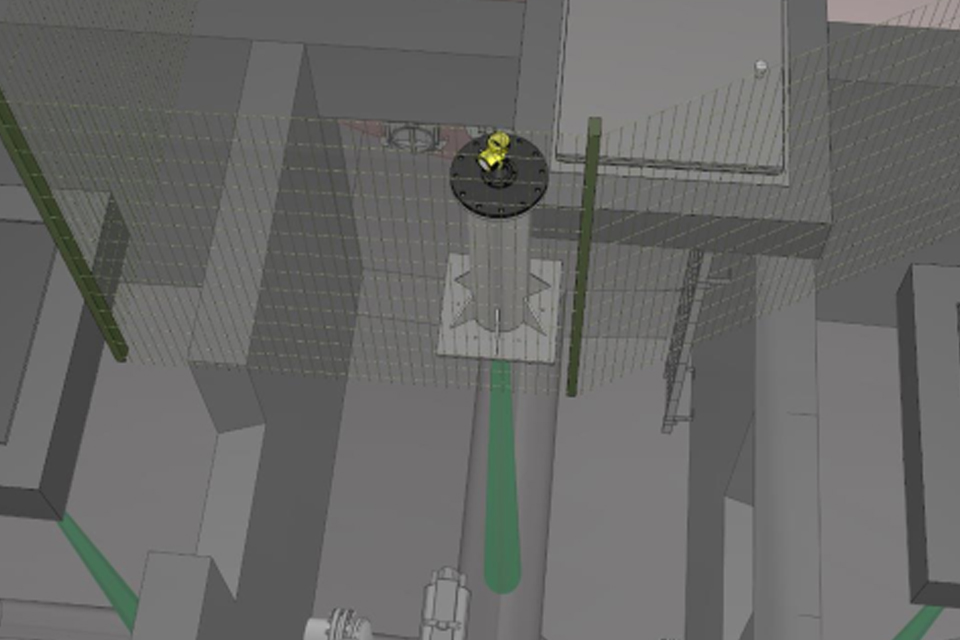

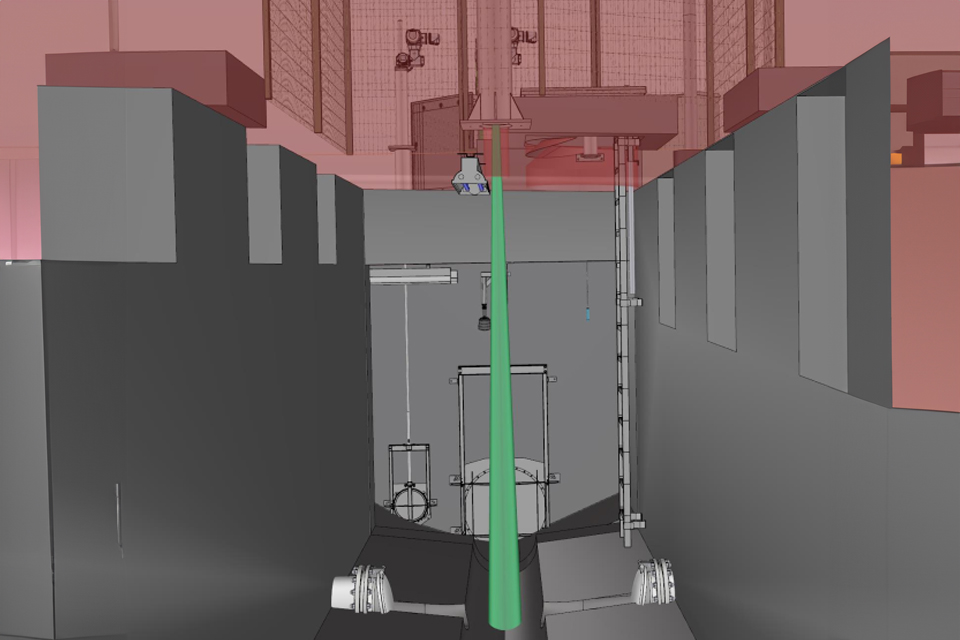

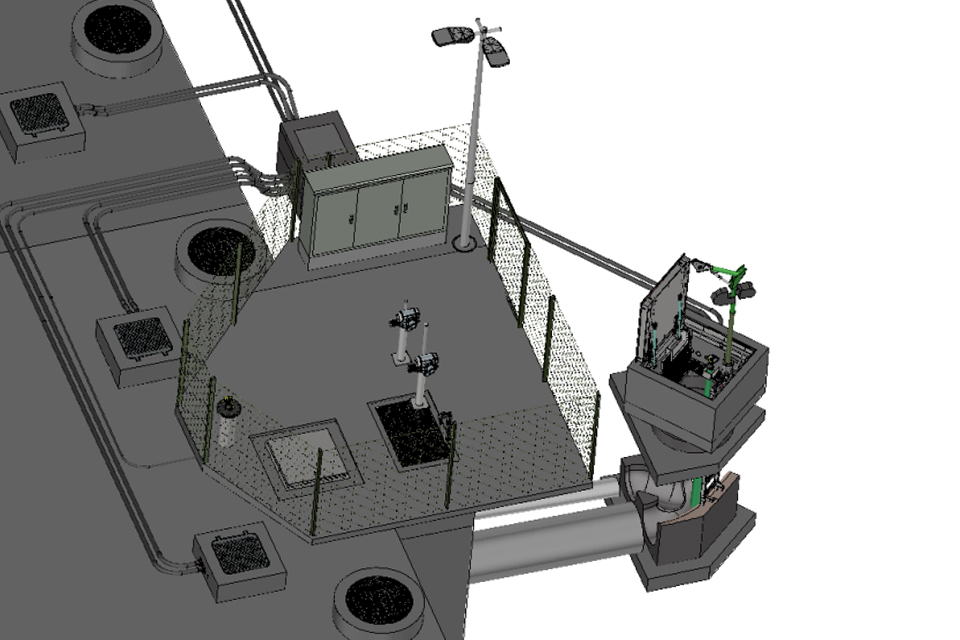

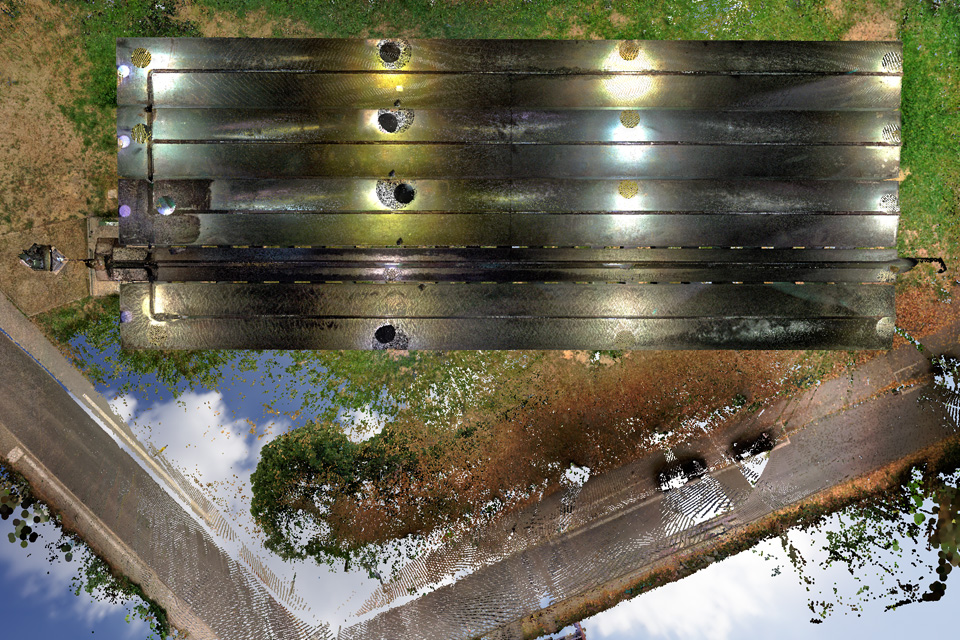

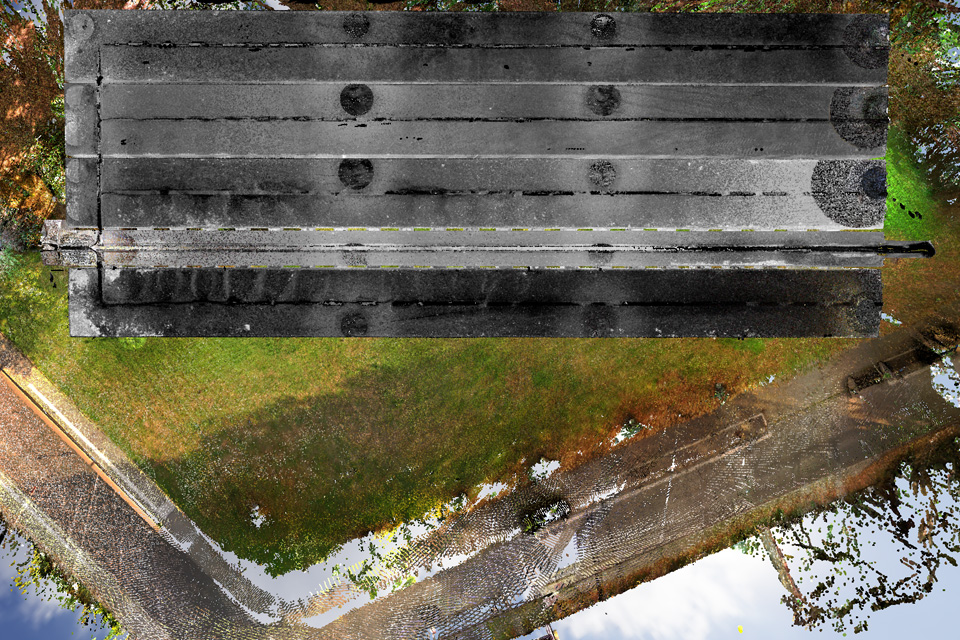

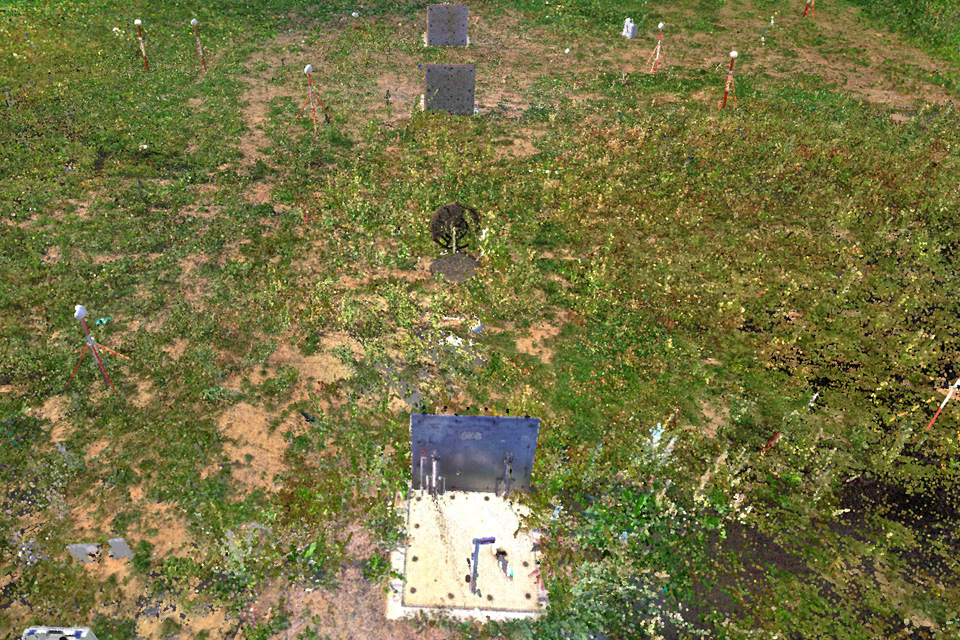

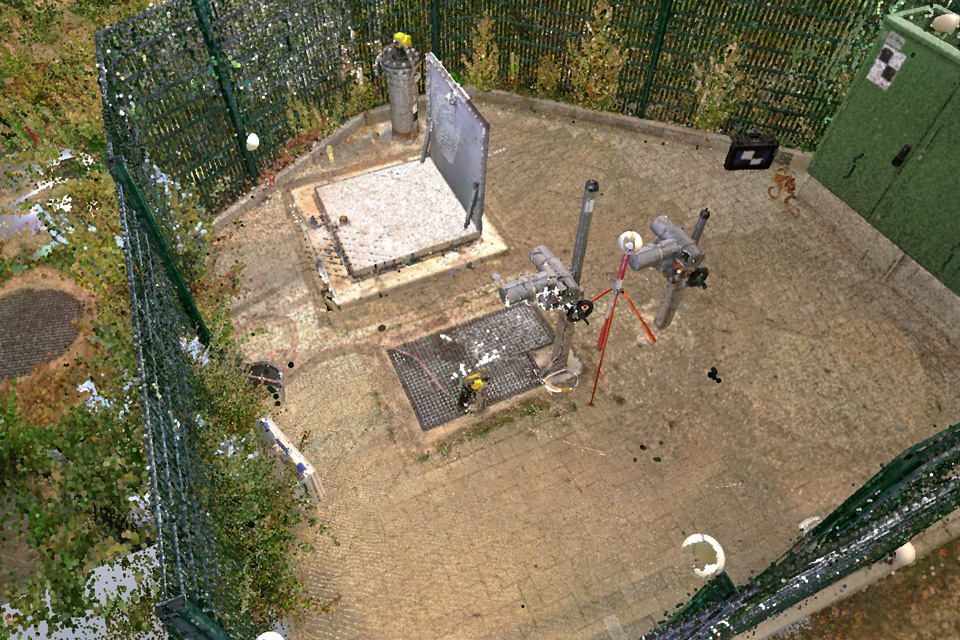

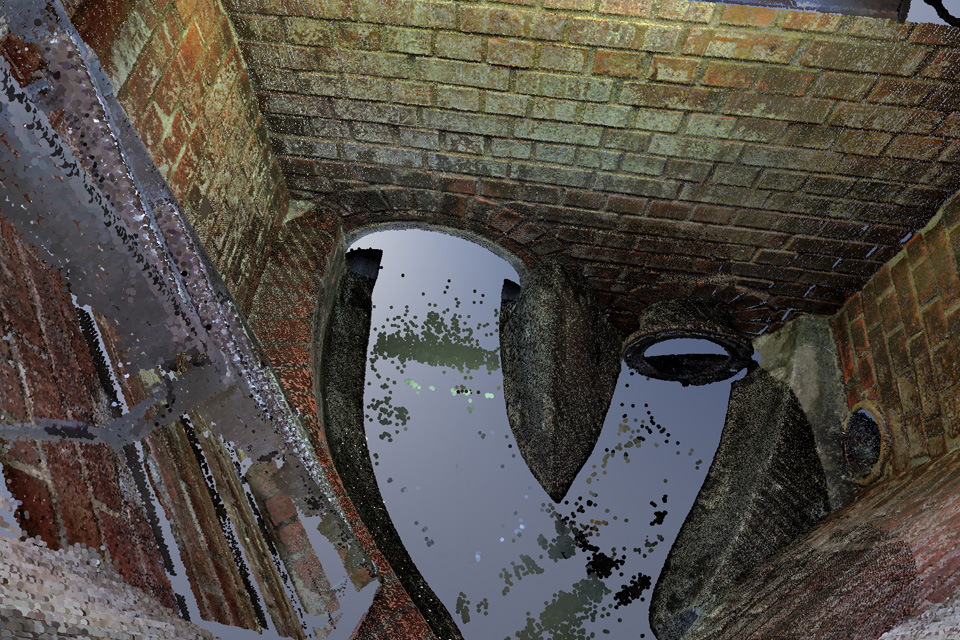

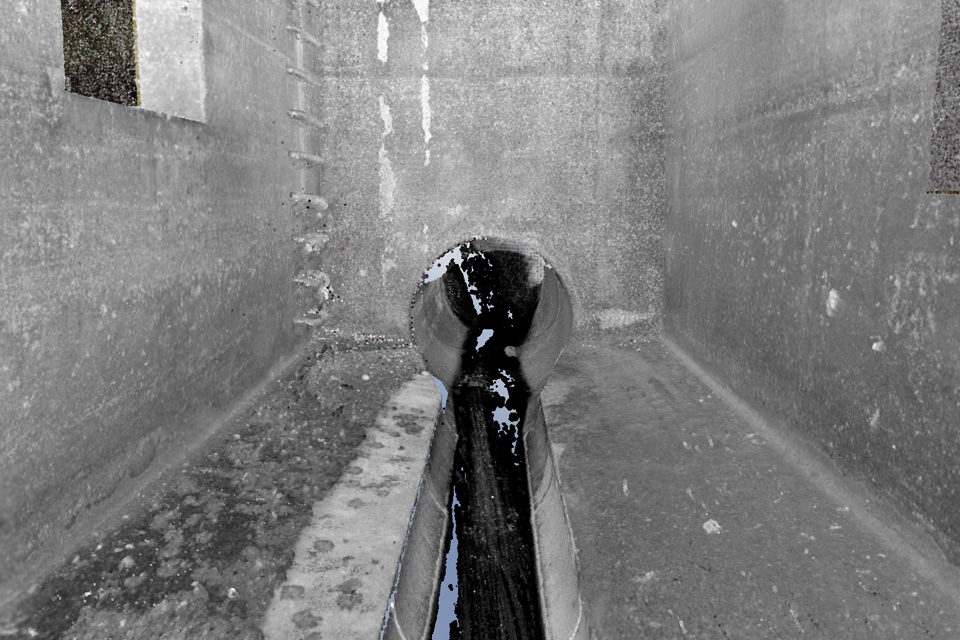

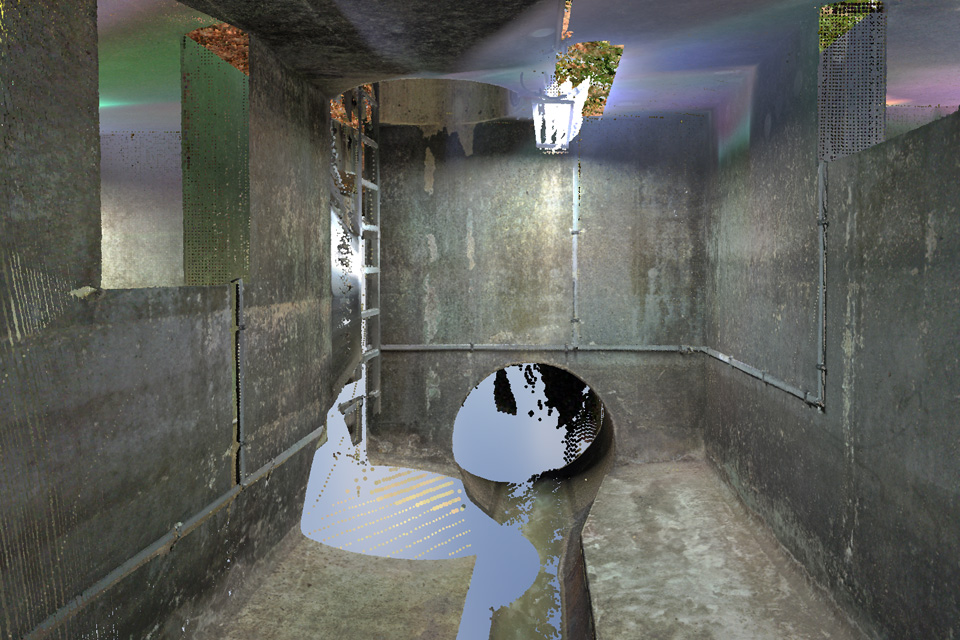

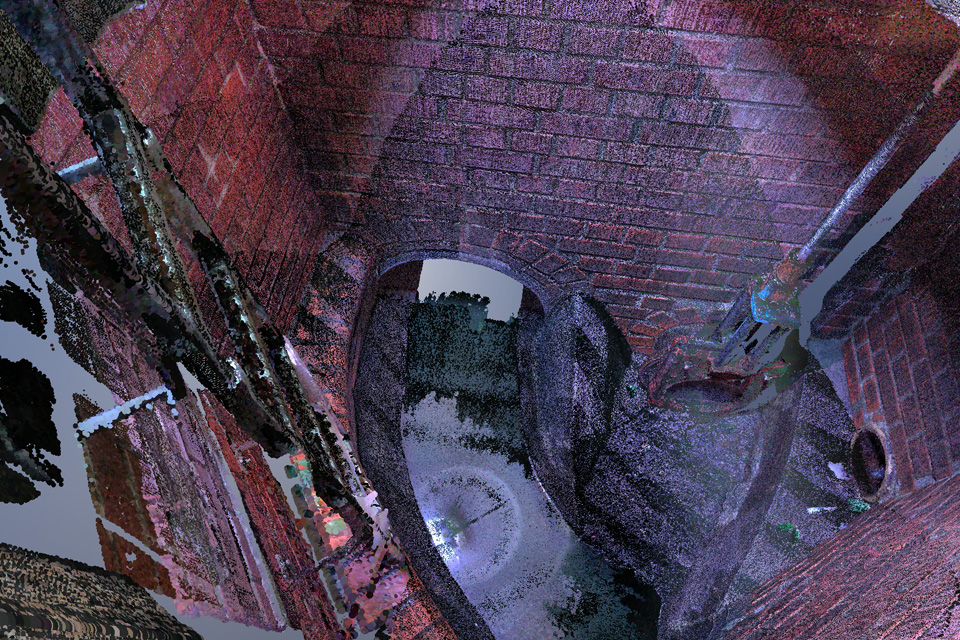

Bestandserfassung mittels 3D Laserscanner I Erstellung eines 3D Modells I Erstellung der Beleuchtungsberechnung I Erstellung der Stromlaufplänen I Erstellung des Explosionsschutzdokumentes I Steuerungsprogramm/HMI Programmierung I Erstellung der
Betriebsanweisung I Erstellung der Bestandszeichnungen nach dem Umbau (As Bulit) I Erstellung der Blitzschutz-Risikoanalyse I Erstellung der Bestandsdokumentation I Einmessung der
Gesamtanlage nach Umbau
