Projekt 24102: Neubau eines Regenklärbecken (RKB) bzw. ein neues Entleerungspumpwerk in Unterfeldhaus Erkrath

Projekt-Referenz 24I102

Neubau eines Regenklärbecken (RKB) bzw. ein neues Entleerungspumpwerk in Unterfeldhaus Erkrath

Im Rahmen der geplanten Baumaßnahme sollte ein neues Regenklärbecken (RKB) bzw. ein neues Entleerungspumpwerk, ein neuer Drosselschacht und ein Filterschacht errichtet werden. Im Zuge dessen wurde die Maschinen-, Rohrleitungs- und Armaturentechnik sowie die EMSR-Technik aufgebaut.

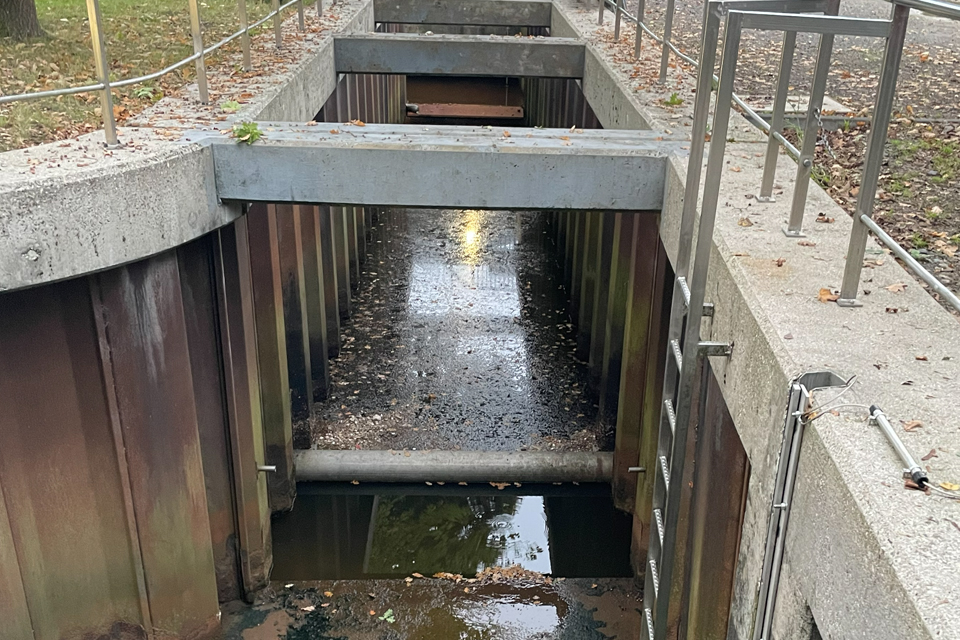

Besonderheiten: Die Beckenanlagenteile waren durch eine Bundesstraße voneinander getrennt. Unter der Bundesstraße verlief ein Zulaufsammler zum RKB in dem an der Decke sowohl Kabelleerrohre als auch eine Druckrohrleitung verlegt wurden. Die Ansteuerung des Zulaufes zum Lamellenklärer erfolgte über eine Trübungssonde im Zulaufgerinne. Die Ansteuerung der Entleerungspumpen des RKB erfolgte in Abhängigkeit eines vorgelagerten Schmutzwasserpumpwerkes.

Beschreibung der Planungsleistungen

Die neue Anlage wurde südlich der Stadt Erkrath, im Stadtteil Unterfeldhaus er-baut. Das Einzugsgebiet des RKB/RRB Unterfeldhaus umfasste die Gewerbe- und Wohngebiete westlich der A3 in Erkrath-Unterfeldhaus.

Das Einzugsgebiet und die Einleitungsstelle waren im Stadtteil Unterfeldhaus. Das RKB/RRB befand sich auf Düsseldorfer Stadtgebiet.

Im Rahmen der geplanten Baumaßnahme sollte ein neues Regenklärbecken (RKB) bzw. ein neues Entleerungspumpwerk, ein neuer Drosselschacht und Filterschacht errichtet sowie rohrleitungs-, maschinen- und EMSR-technisch ausgerüstet werden.

Detaillierte Informationen zum Projekt

Maschinen-, Rohrleitungs- und Armaturentechnik

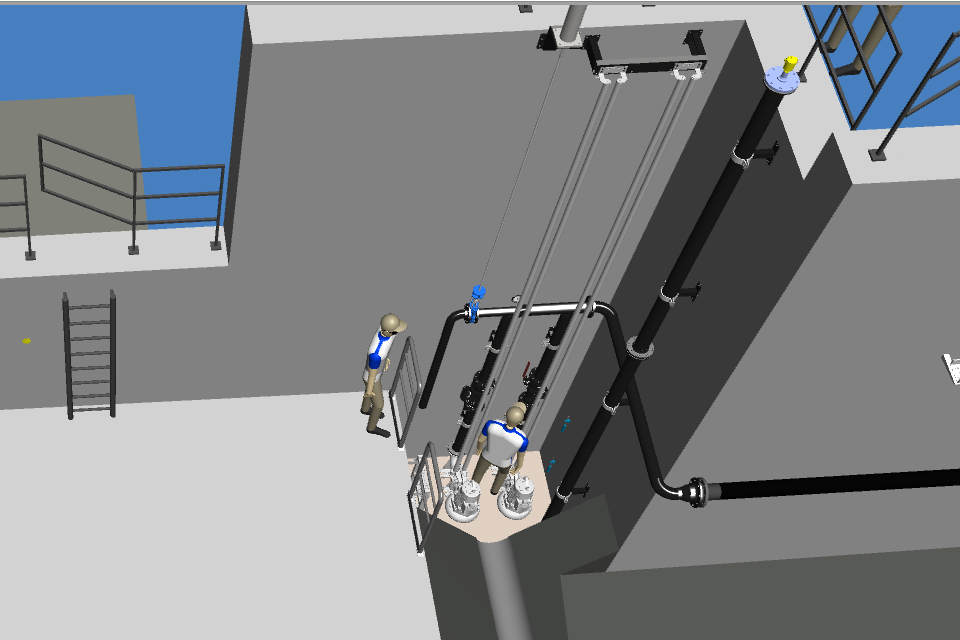

Aufbau von zwei Entleerungspumpen mit Zulassung für die Ex Zone 1 mit einer Förderleistung von je 20 l/s und nachgeschaltetem MID

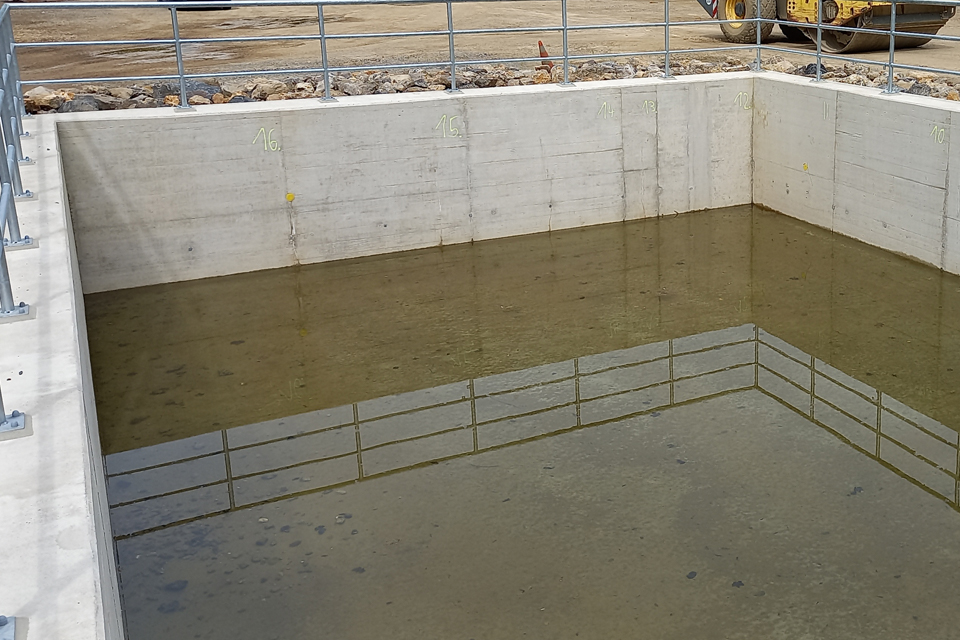

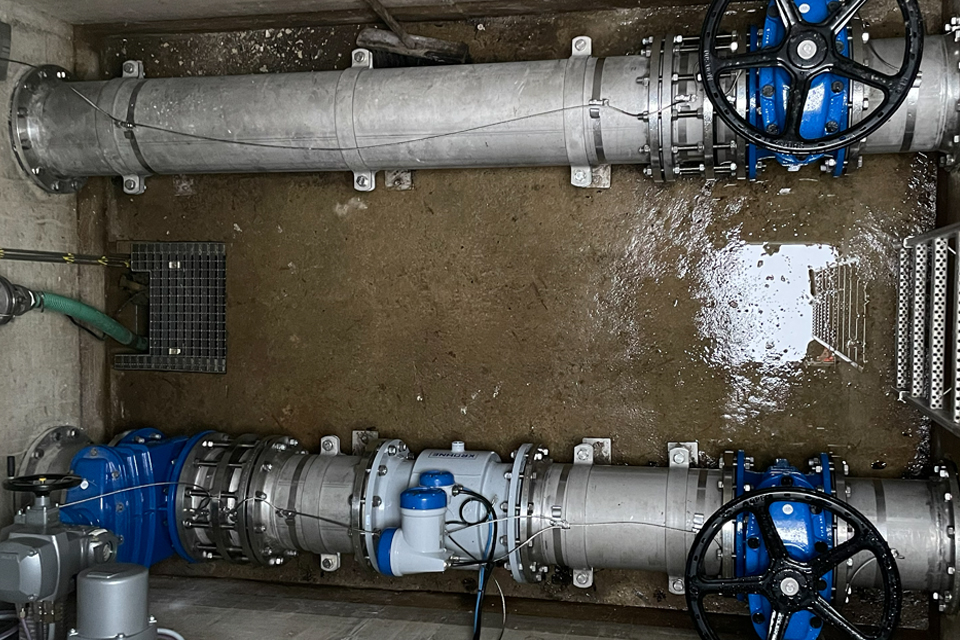

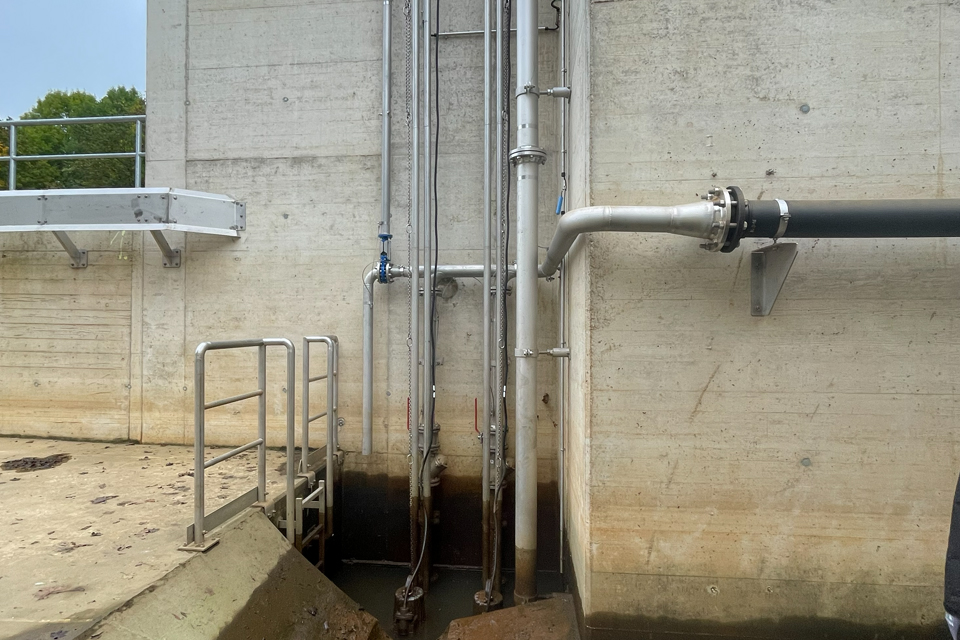

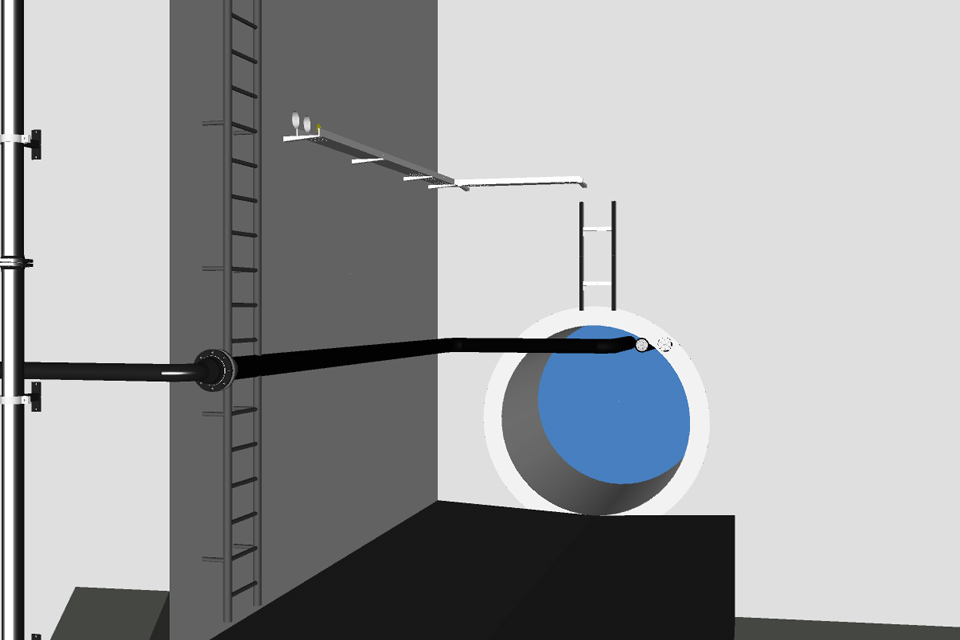

Aufbau einer Edelstahlrohrleitungskonstruktion DN 100/125 mit Absperrarmaturen, Rückschlagklappen, Entleerungsleitung und Anbindung an die erdverlegte HDPE Leitung

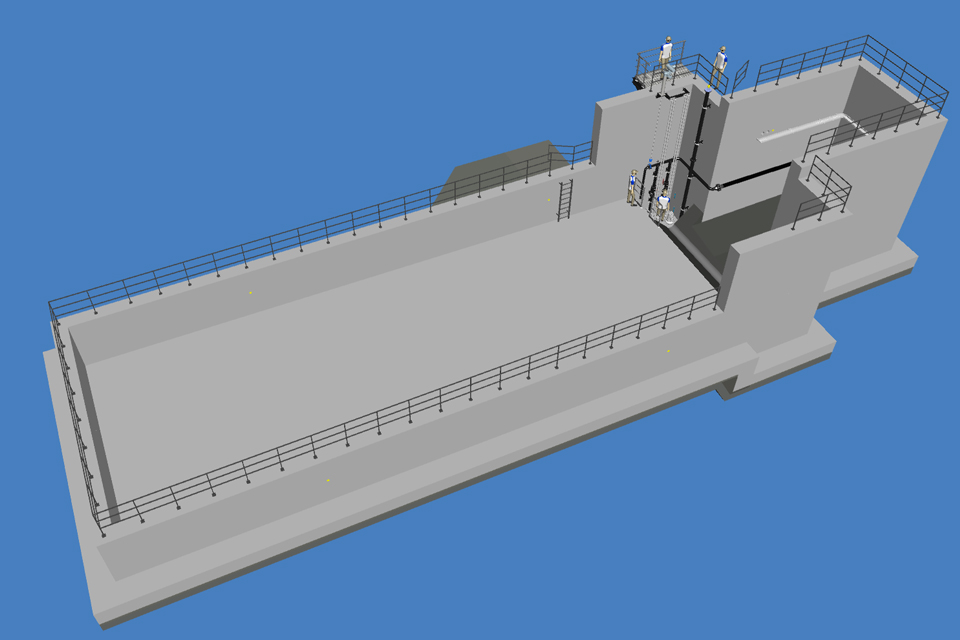

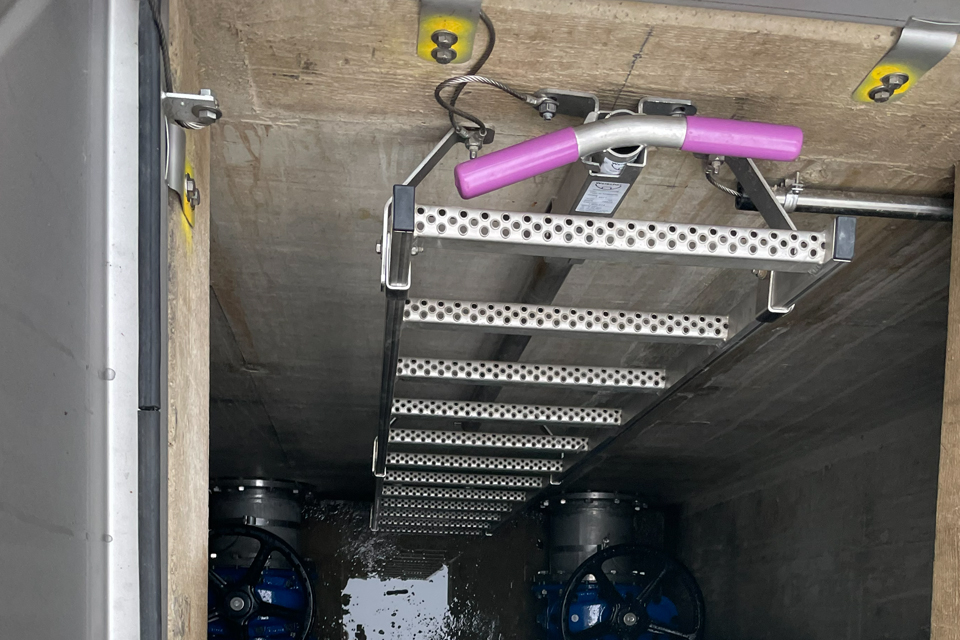

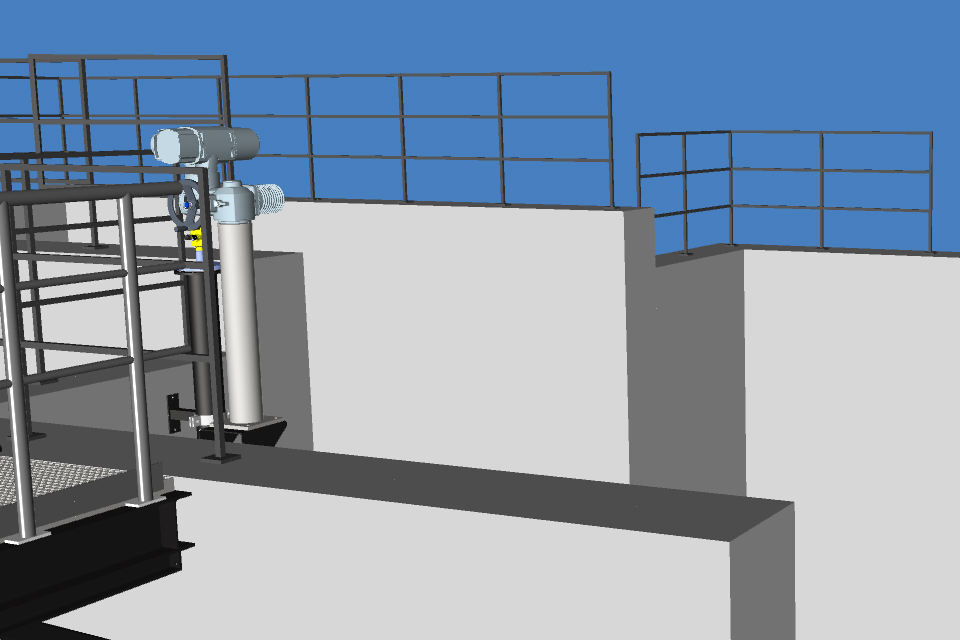

Aufbau einer Edelstahlbedienbühne für Wartungsarbeiten an den Armaturen
Aufbau eines Drosselschiebers DN 300 mit AUMA Antrieb am Ablauf des RRB
Aufbau eine Entleerungsschiebers DN 80 mit AUMA Antrieb am PW
Aufbau eines Entleerungsschieber DN 300 mit Handrad am Ablauf des RRB
Aufbau eines Drosselschiebers DN 300 am Zulauf zum Lamellenklärers
Aufbau einer Entleerungspumpe mit Zulassung für die Ex Zone 1 im Lamellenklärer

EMSR-Technik

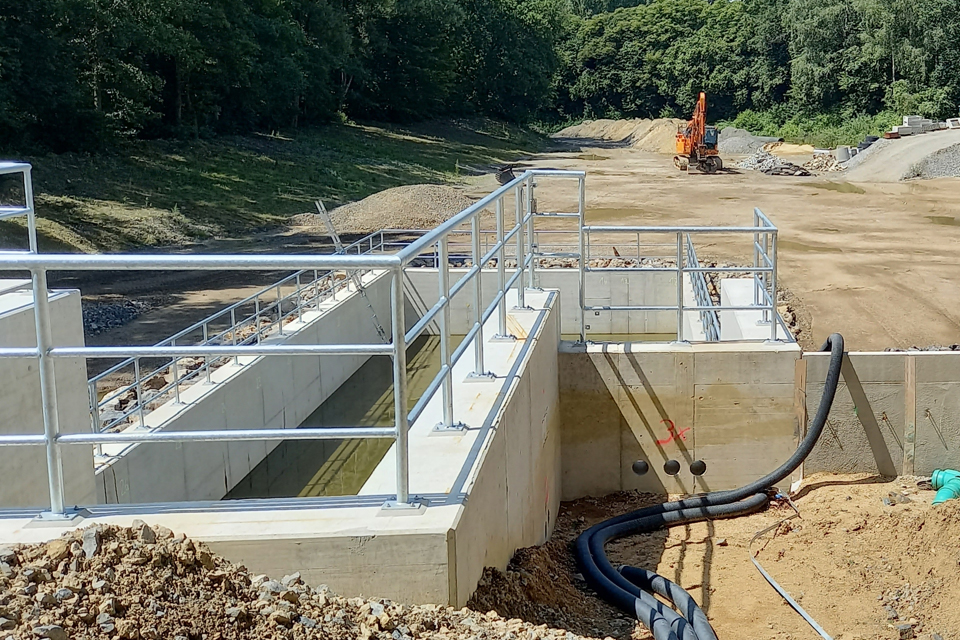

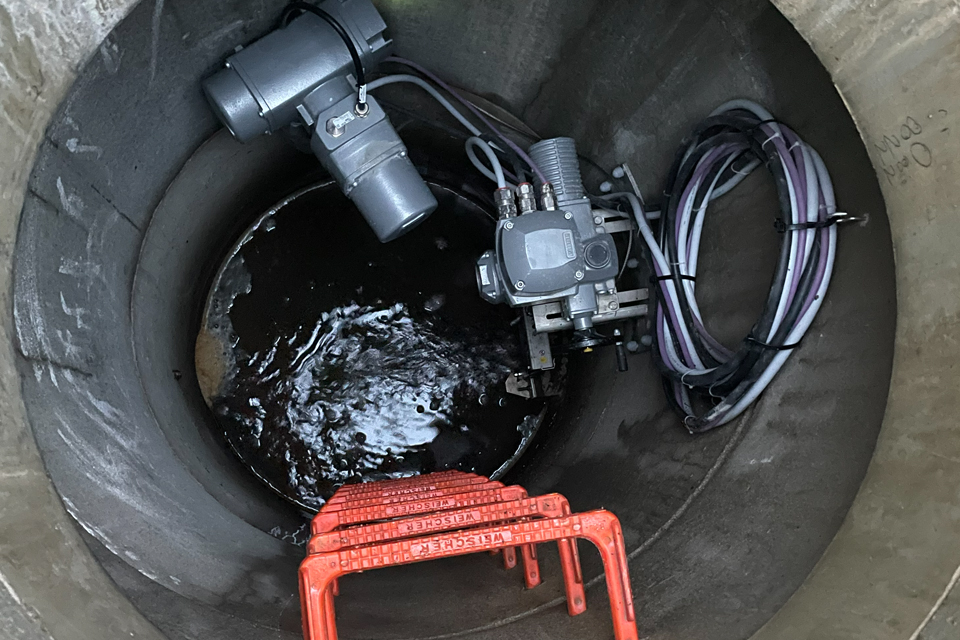

Einbau einer Radarmessung am Drosselbauwerk, im Pumpwerk, am Lamellenklärer, am Zulauf des Sandfangs und im Übergabeschacht

Einbau eines MID im Drosselbauwerk

Einbau einer konduktiven Fünfstabsonde im Drosselbauwerk

Einbau von zwei Schwimmerschalter (Max-Alarm und Trockenlaufschutz) im Pumpwerk

Einbau einer Außentemperatur- und Feuchtemessung

Einbau einer Trübungsmessung im Zulauf Sandfang

Einbau eines Schwimmerschalters (Max-Alarm) im Übergabeschacht

Aufbau einer Schaltanlage mittels Aluminium-Außenschaltschranks mit einem Fertigbetonsockel am Drosselbauwerk, am Pumpwerk und am Lamellenklärer

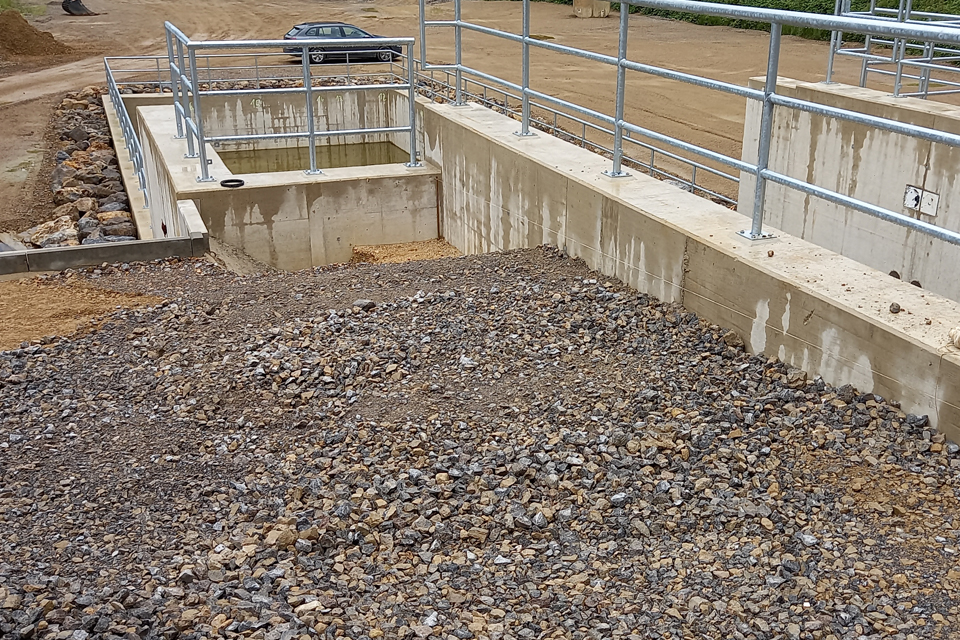

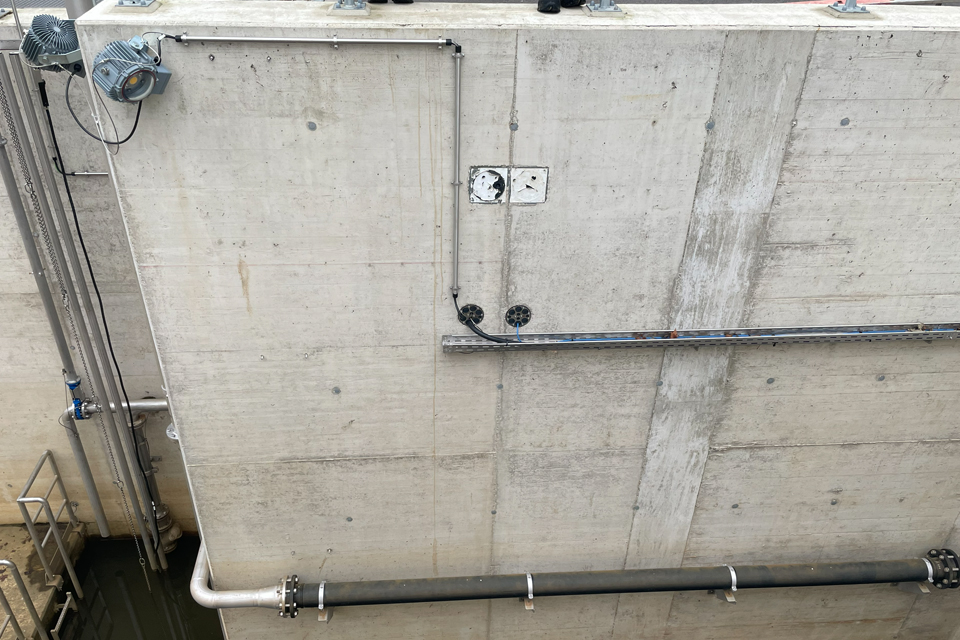

Aufbau der gesamten Kabelanlage, der Mastbeleuchtung an den jeweiligen Außenschaltschränken und der Beleuchtung in den Bauwerken

Herstellung von gas- und druckdichten Verschraubungen zur Vermeidung von Wassereinbrüchen

Herstellung des Potentialausgleichs innerhalb der Bauwerke mit Anschluss an die Erdungsanlage sowie die PAS der Schaltanlagen
