PROJEKT 17I122
Erneuerung und Erweiterung des Regenüberlaufbeckens (RÜB) in Velbert
Erneuerung der Maschinen- und EMSR-Technik sowie die bautechnische Erweiterung des Regenüberlaufbecken (RÜB) in Velbert.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb mittels Pumpenprovisorium während der Bauzeit. nFörderleistung von 30 l/s
(Maschinentechnik & EMSR-Technik)
Ingenieurbauwerke, HOAI 2013. LPH 3 & 5-9
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Stromlaufpläne mit EPLAN P8
- Erstellung der Beleuchtungsberechnung
Umsetzungszeitraum
[€ netto] 215.000,00 €
Beschreibung der Planungsleistungen

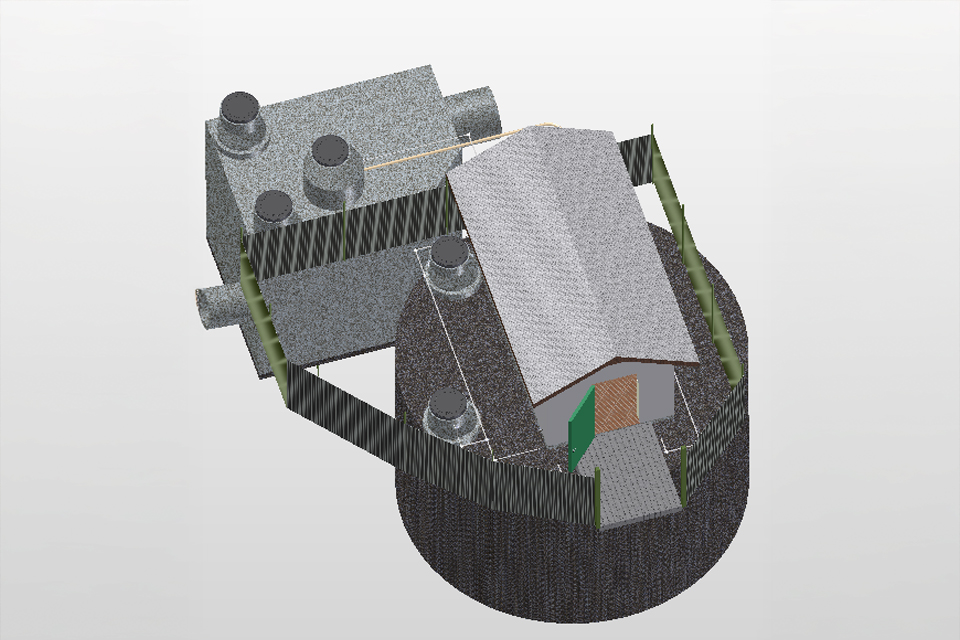

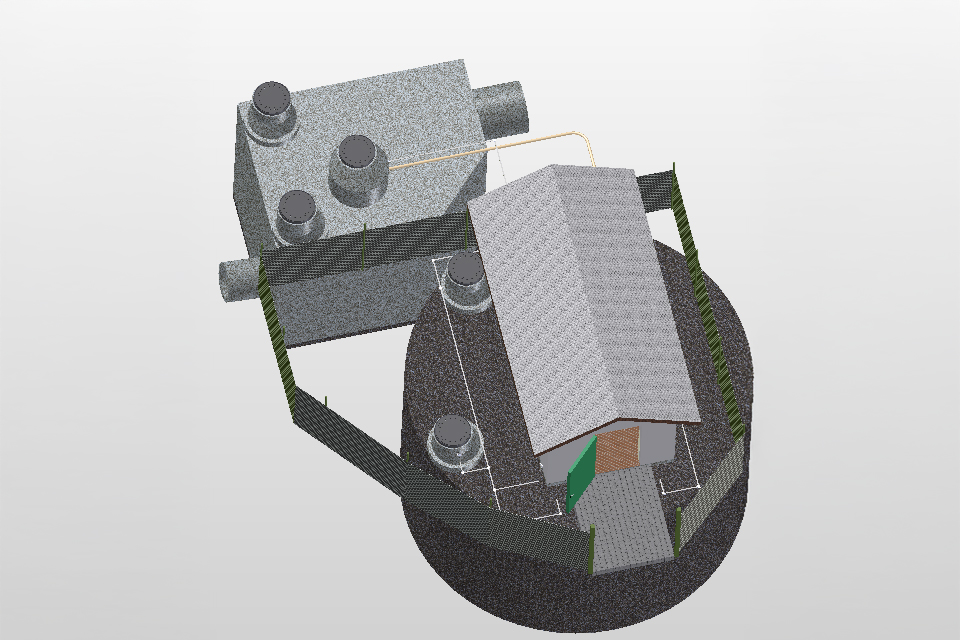

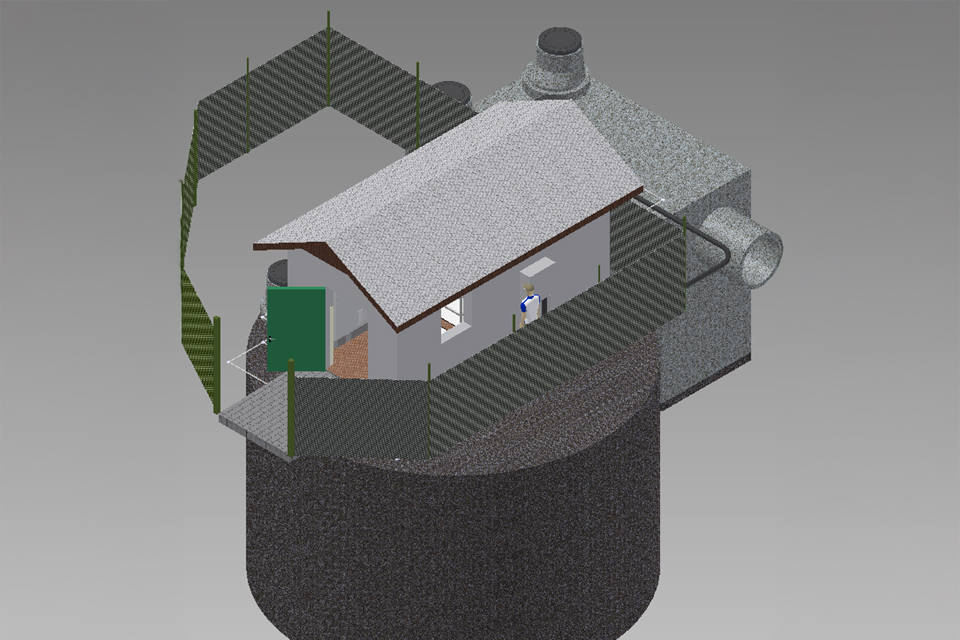

Das von unserem Kunden betriebene Regenüberlaufbauwerk RÜB/PW wurde 1992 erbaut und zunächst mit einer Förderleistung von 10 l/s betrieben. Die Druckrohrleitung hatte ursprünglich eine Länge von nur 131m und wurde als HDPE Leitung DN 150 ausgeführt. Im Jahre 2008/2009 wurde die Leitung dann um 194,46m als HDPE Leitung DN 180 verlängert. Diese endet dann im neuen Übergabeschacht. Die alte Druckrohrleitung hat einen Hochpunkt bei 243,50mNN.

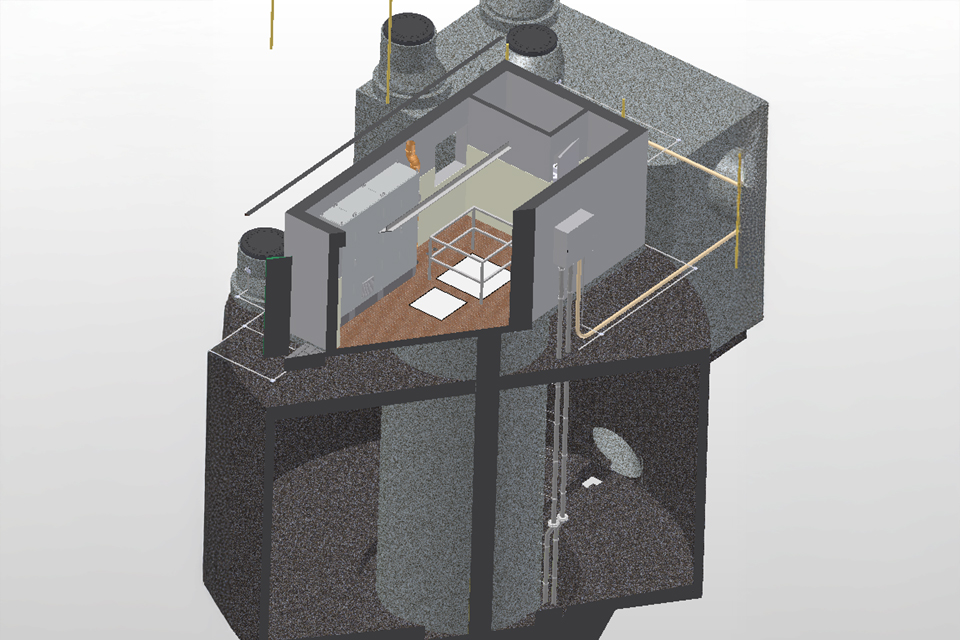

Im Rahmen des Bauvorhabens sollte das RÜB maschinen- und EMSR-technisch ausgerüstet sowie bautechnisch erweitert werden.
Maschinen- und Rohrleitungstechnik

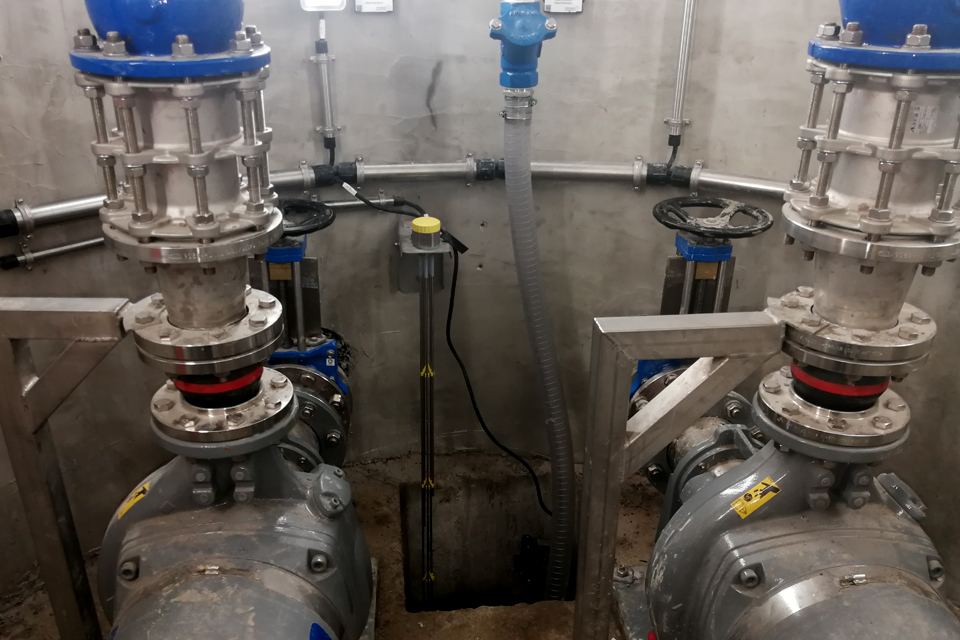

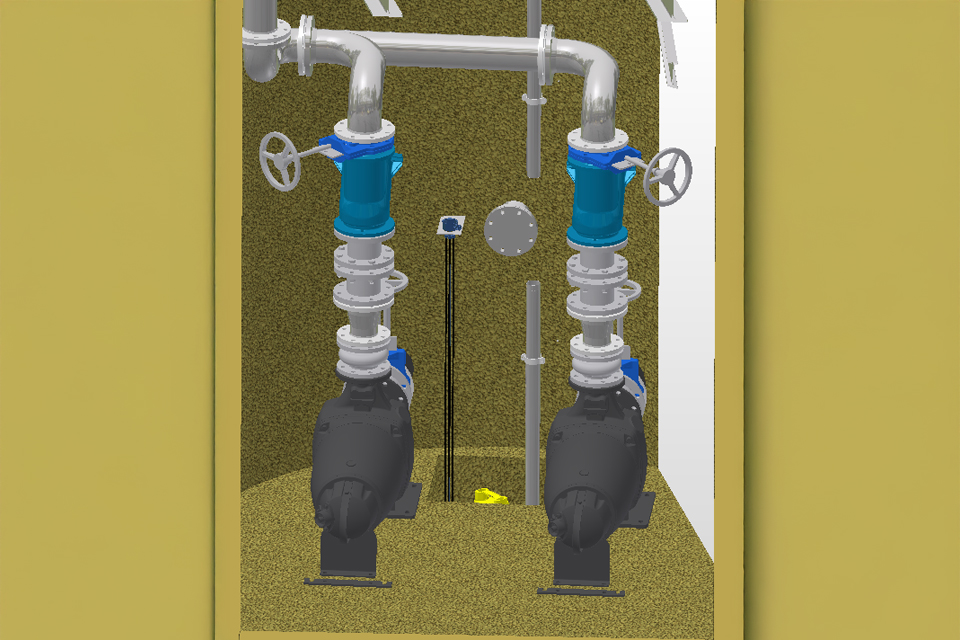

- Neuaufbau der Pumpen mit einer Förderleistung von 30 l/s

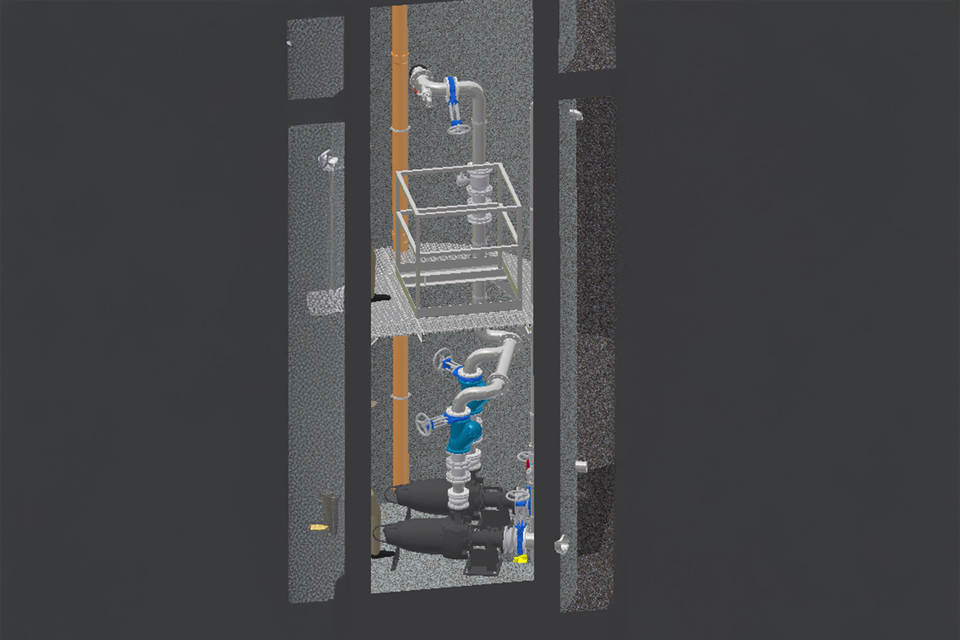

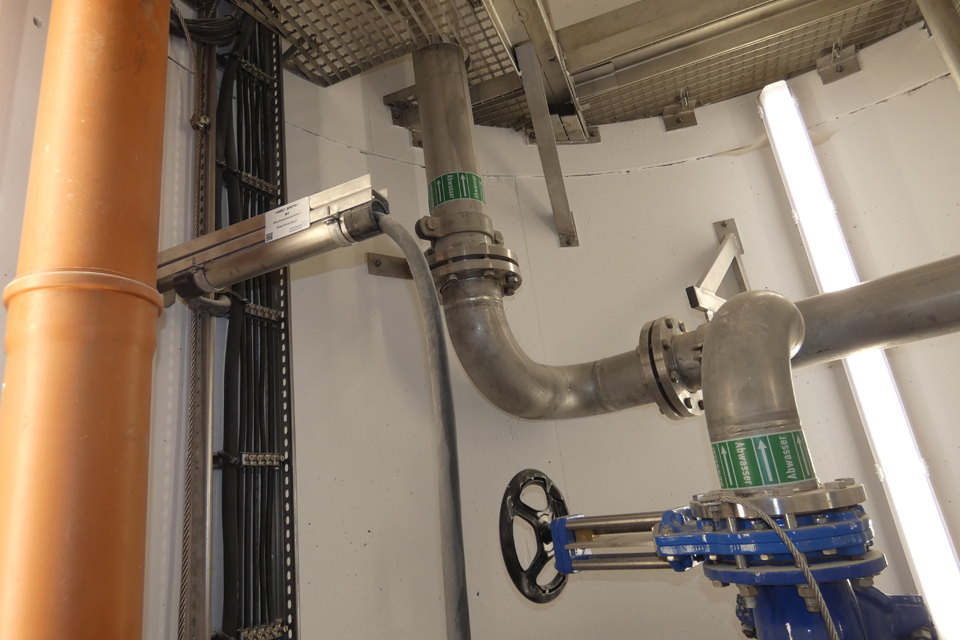

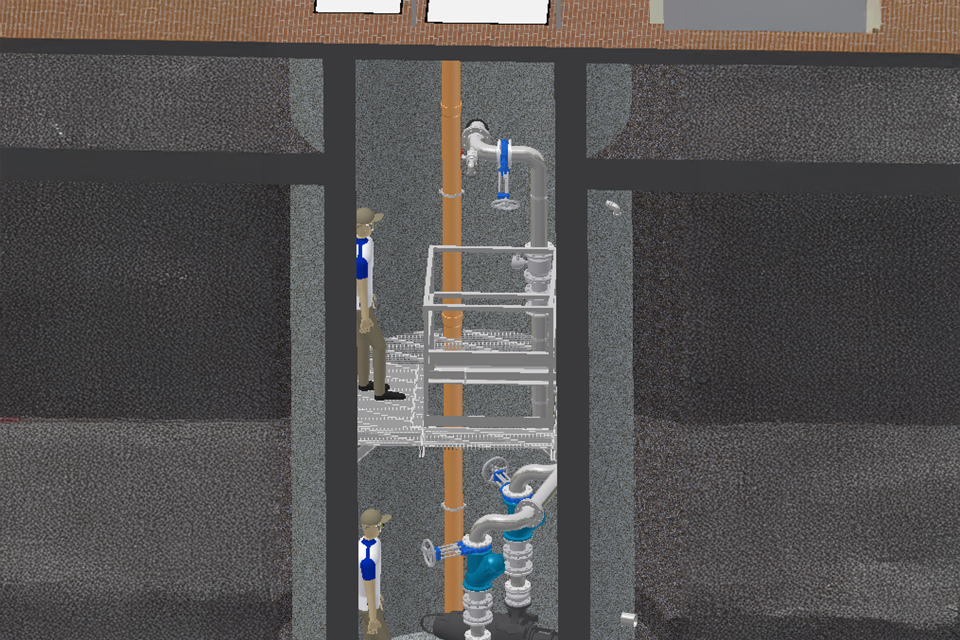

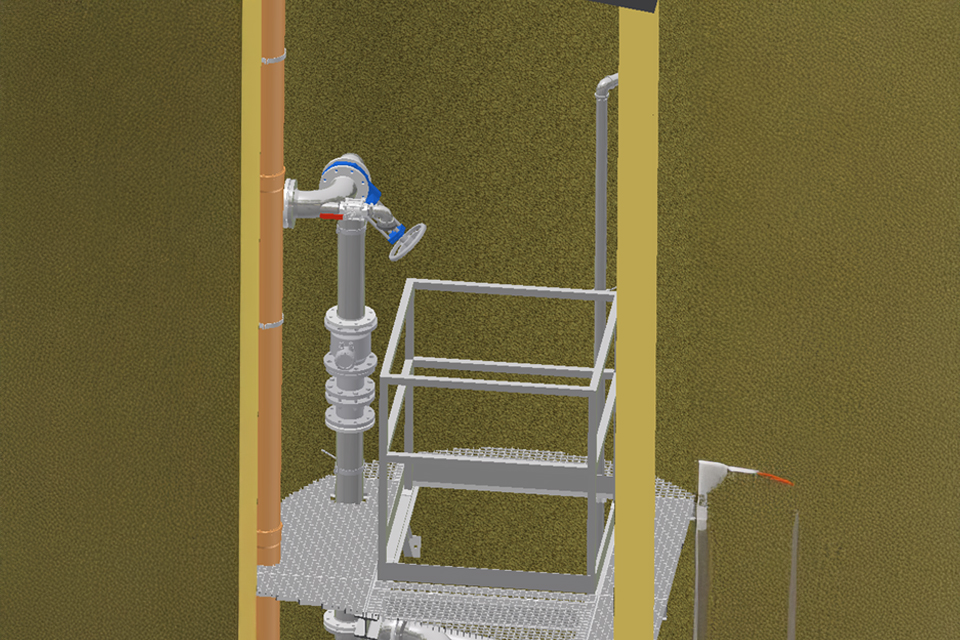

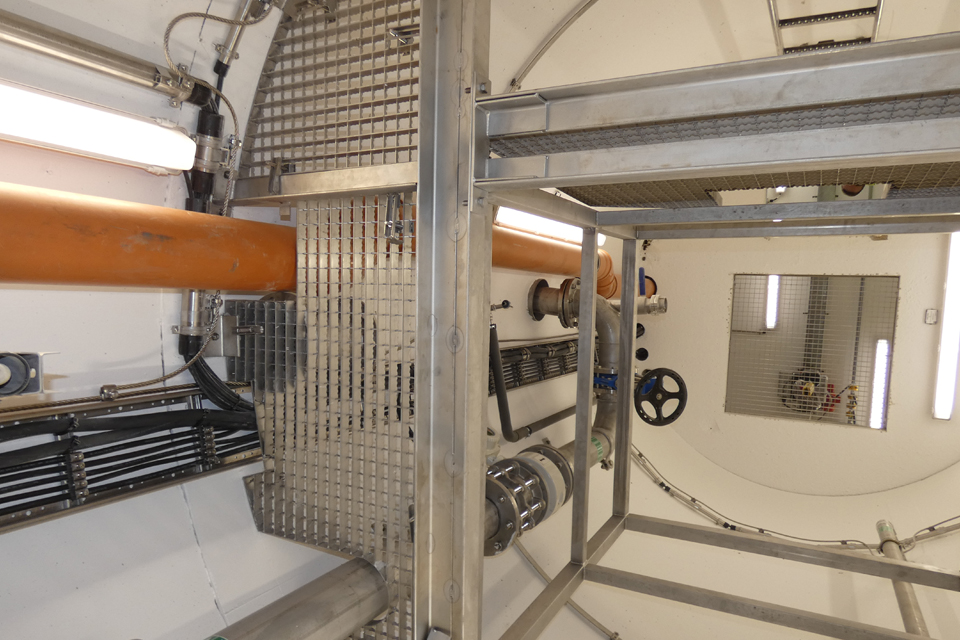

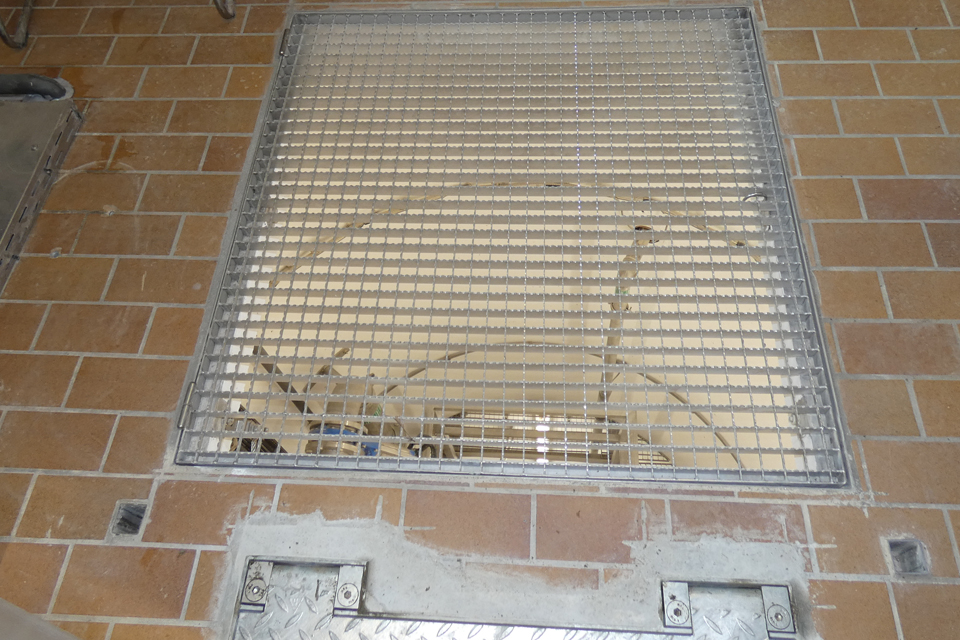

- Neuaufbau der Druckrohrleitung im Pumpwerk inkl. Armaturen, Spülstutzen, MID, Gitterrostbedienbühne
- Aufbau einer Krankonstruktion zur Entnahme der Pumpen
- Pumpenprovisorium für den Zeitraum des Umbaus
Elektrotechnik
- Neuaufbau einer Schaltanlage mit Einspeise-/Zähler-Teil sowie Steuerschränken und Datenfernübertragung inkl. der Erstellung der Stromlaufpläne
- Anbindung der Datenpunkte an das neue Leitsystem

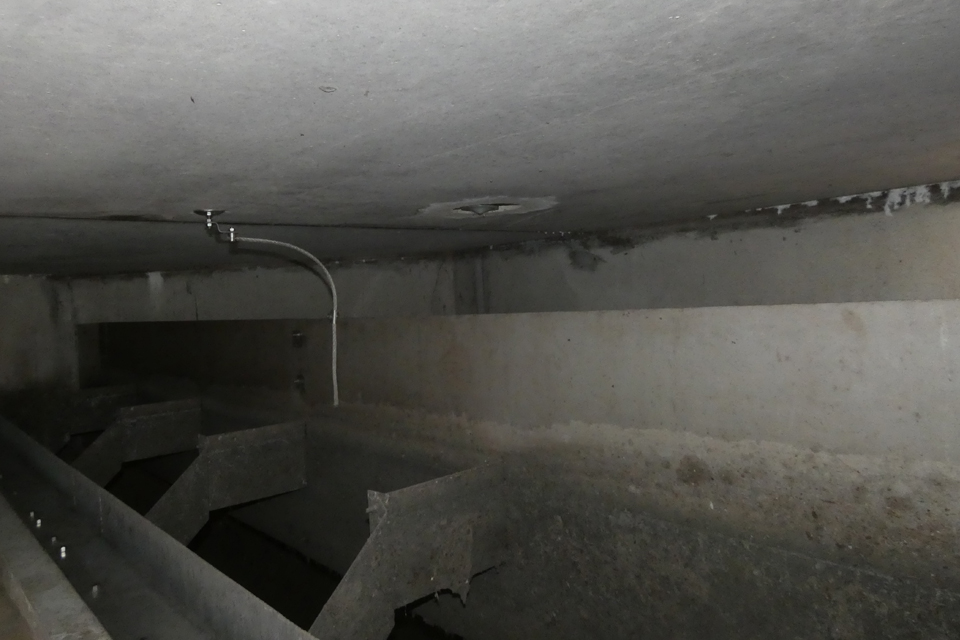

- Montage einer Radarsonde inkl. Messumformer mit Zulassung für den Betrieb in der Ex Zone 1 oberhalb des Trennbauwerks im neu errichteten Messschacht

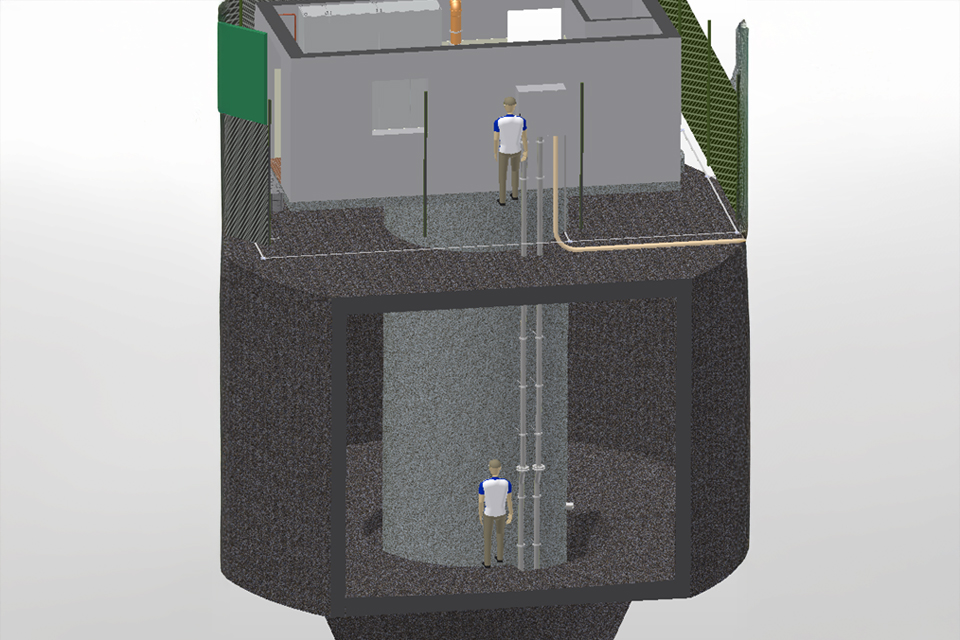

- Verbau von zwei redundanten Hängedrucksonde mit Messumformer und Zulassung für den Betrieb in der Ex Zone 1 im Pumpensumpf
- Einbau einer konduktiven Fünfstabsonde zur Erfassung einer Überflutung im Maschinenraum und zur Steuerung der Entwässerungspumpe
- Herstellung von gasdichten Verschraubungen im Pumpwerk zur Herstellung der Gasdichtheit zum RÜB
- Erneuerung der gesamten Kabelanlage im Betriebshaus inkl. Trennbauwerk
- Herstellung des Potentialausgleichs im Erdbereich und innerhalb des Maschinenraums, des Pumpwerkes/RÜB und des Trennbauwerks mit Anschluss an die Erdungsanlage und die PAS der Schaltanlage
- Herstellung einer Blitzschutzanlage
Bautechnik

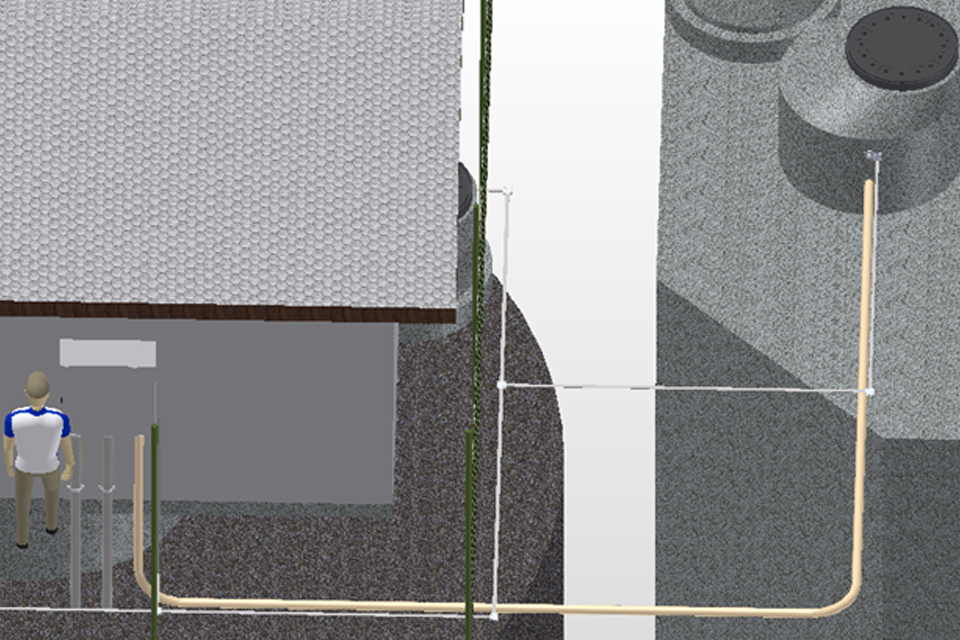

- Herstellung von Kabelgräben im Außenbereich zur Verlegung von Kabelschutzrohren bzw. zur Verlegung von Bandeisen

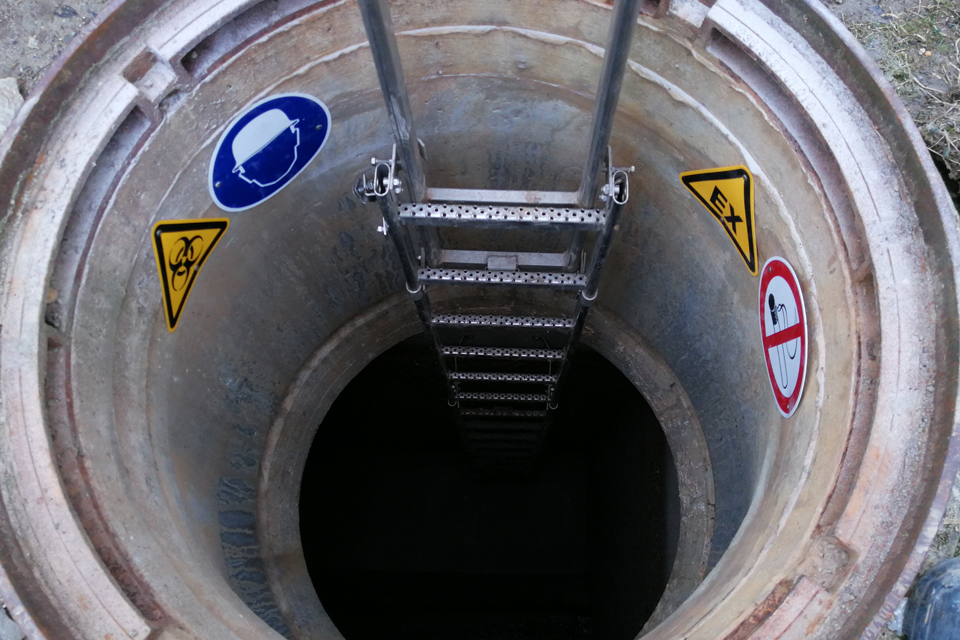

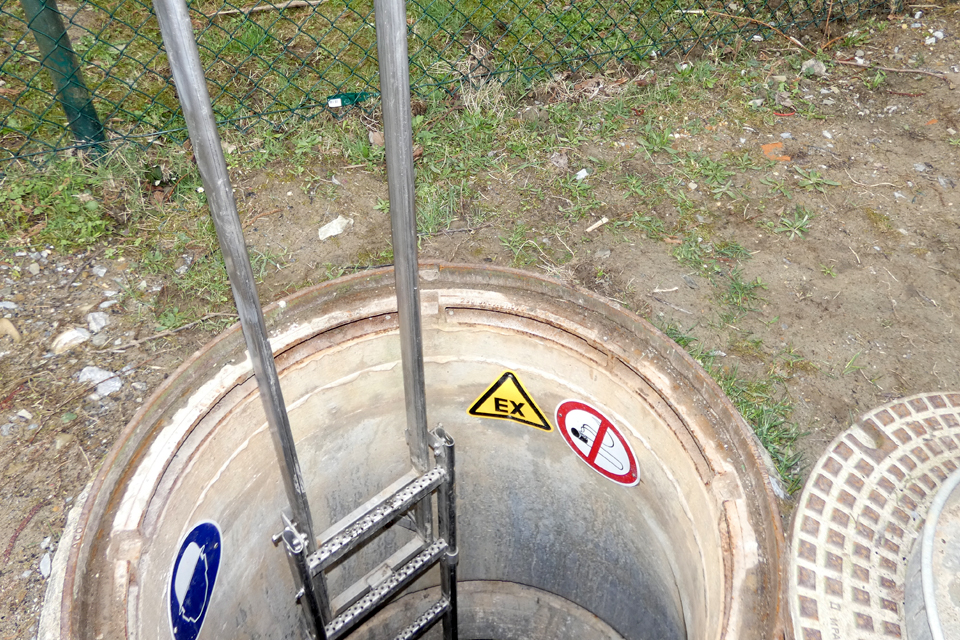

- Herstellung eines Messschachtes mit Anbindung eines Kabelleerrohres

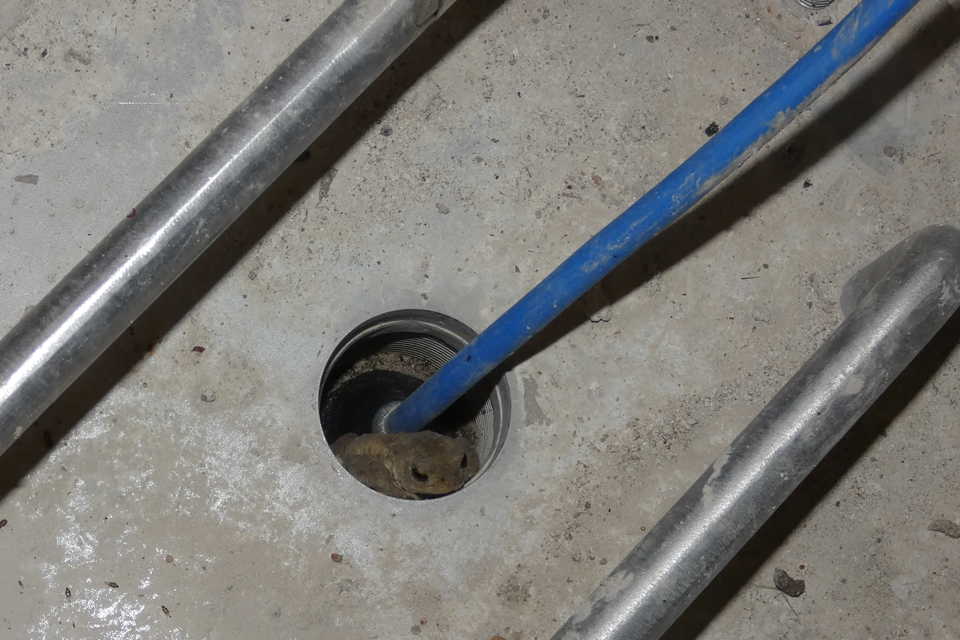

- Herstellung von Kernlochbohrungen diverser Abmessungen zur Durchführung von Kabeln, für die Radarmessung, zur Einbringung der neuen Ansaugrohrleitungen aus dem Pumpensumpf, zur Durchführung von Edelstahlschutzrohren der Drucksonden, für die Durchführung der Druckrohrleitung, die Be- und Entlüftungsleitung und die Entwässerungsleitung

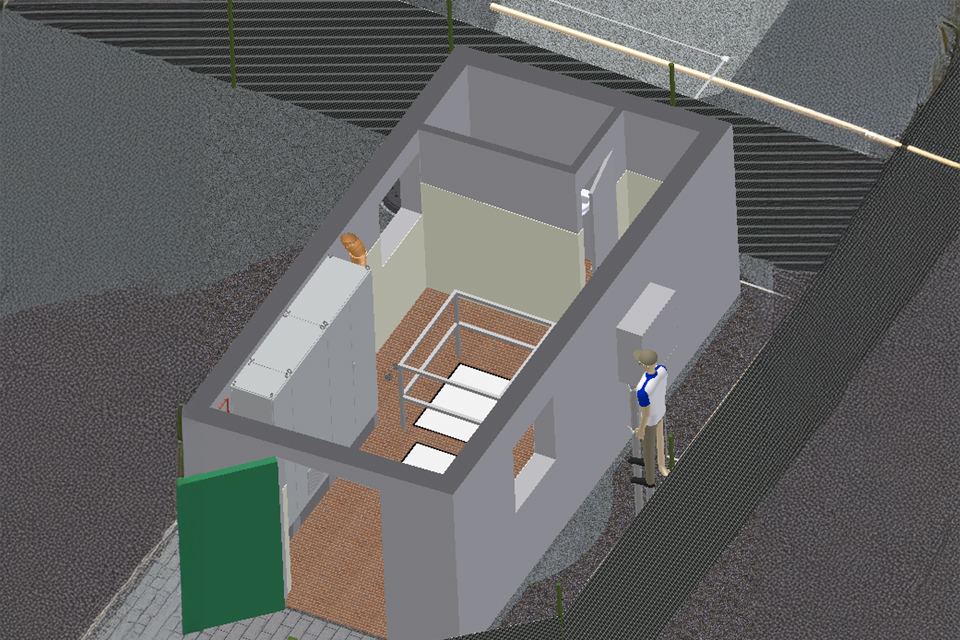

- Sanierung des Innenausbaus des Betriebsgebäudes (WC, Handwaschbecken, Armatur, Wasserleitung, Anstrich, etc.)
