PROJEKT 20I108

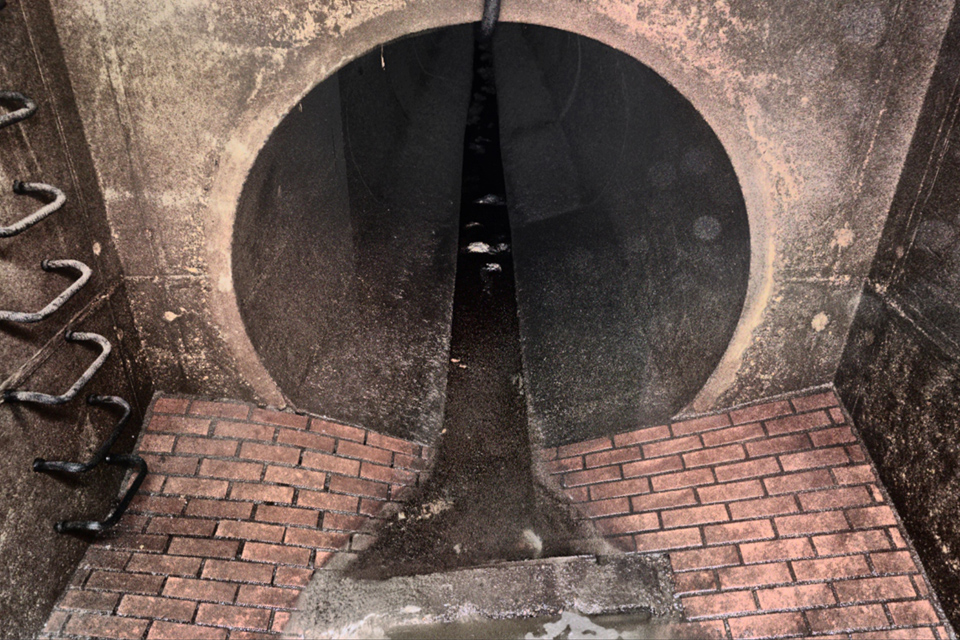

Erneuerung der Pumpstation des Regenüberlaufbeckens (RÜB) in Hausen
Erneuerung der Maschinen- und EMSR-Technik in der pneumatische Pumpstation.Besonderheiten: Die gesamten Umbau-/Neubaumaßnahmen erfolgten im laufenden Betrieb.
Beschreibung der Planungsleistungen

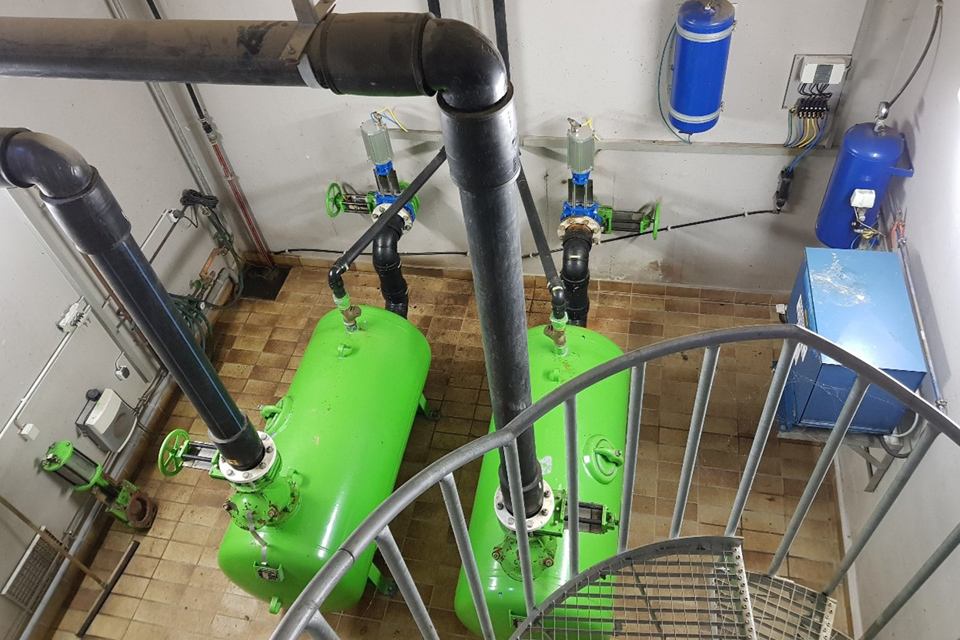

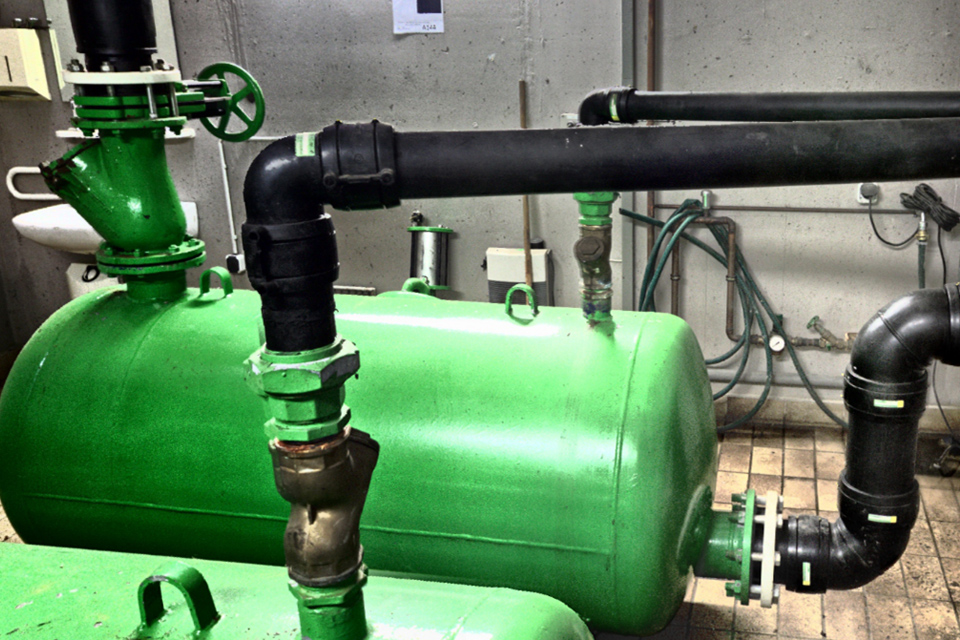

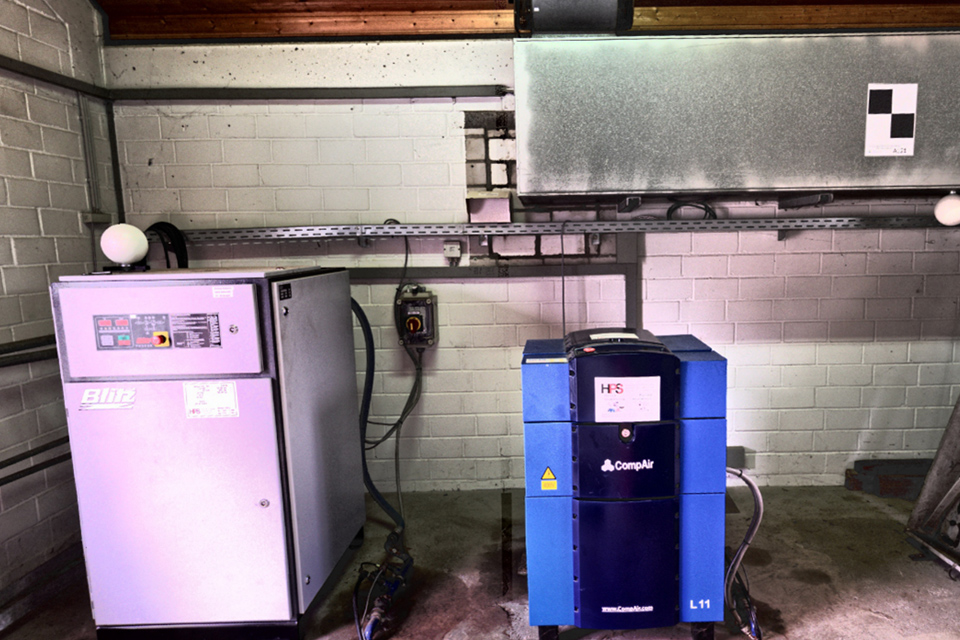

Unser Kunde betrieb eine pneumatische Pumpstation. Die pneumatische Pumpstation ist aus dem Jahr 1993 und nach 27 Jahren Betriebszeit sanierungsbedürftig. Seinerzeit erreichte die pneumatische Pumpstation ihre Weiterleitungsmenge von 16 l/s nicht mehr und musste erneuert werden.
Detaillierte Informationen zum Projekt
Maschinen- und Rohrleitungstechnik

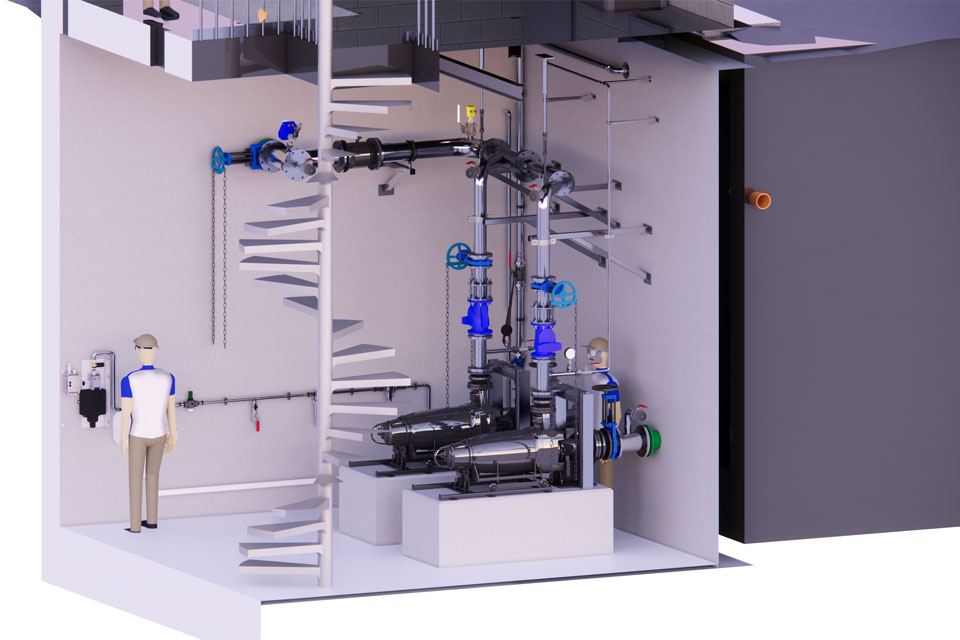

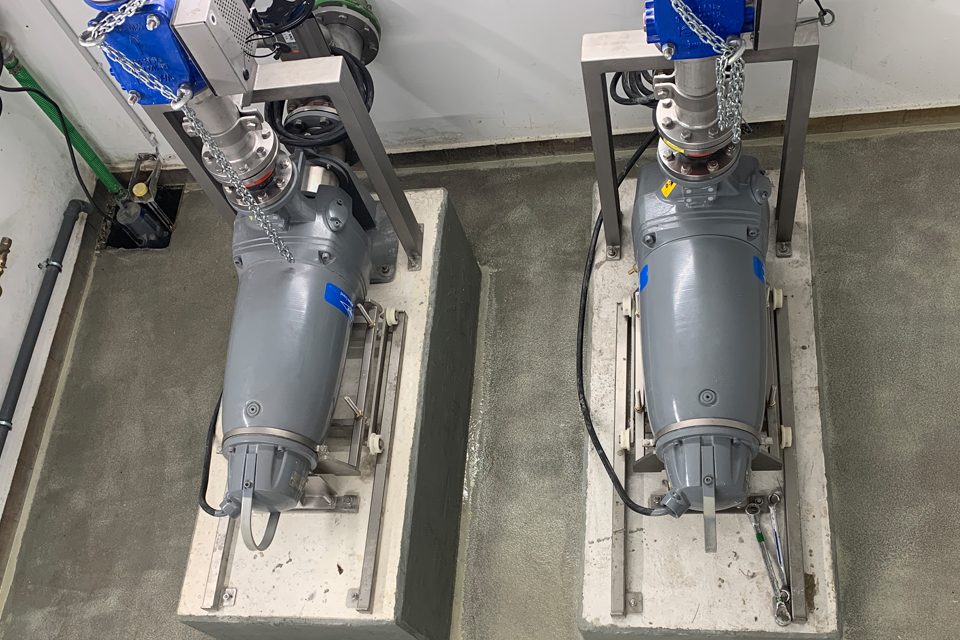

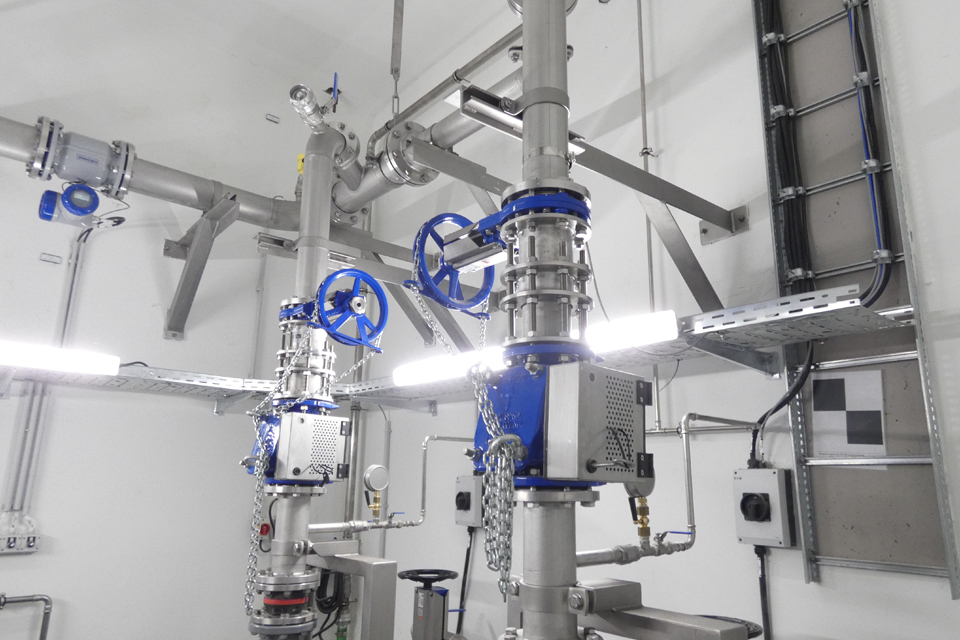

- Rückbau der Pneumatik-Pumpstation und Neuaufbau mit Schmutzwasserpumpen sowie dazugehörigen Rohrleitungen und Armaturen
- Ertüchtigung und Erweiterung der Trinkwasserleitung und der Krananlage
- Nachrüstung von Be- und Entlüftungsventilen in der Druckrohrleitung
- Stahlkonstruktionen für Rohrleitungen und Armaturen
- Aufbau einer Druckrohrleitungsbelüftung
- Erneuerung der Kellerentwässerung
EMSR-Technik

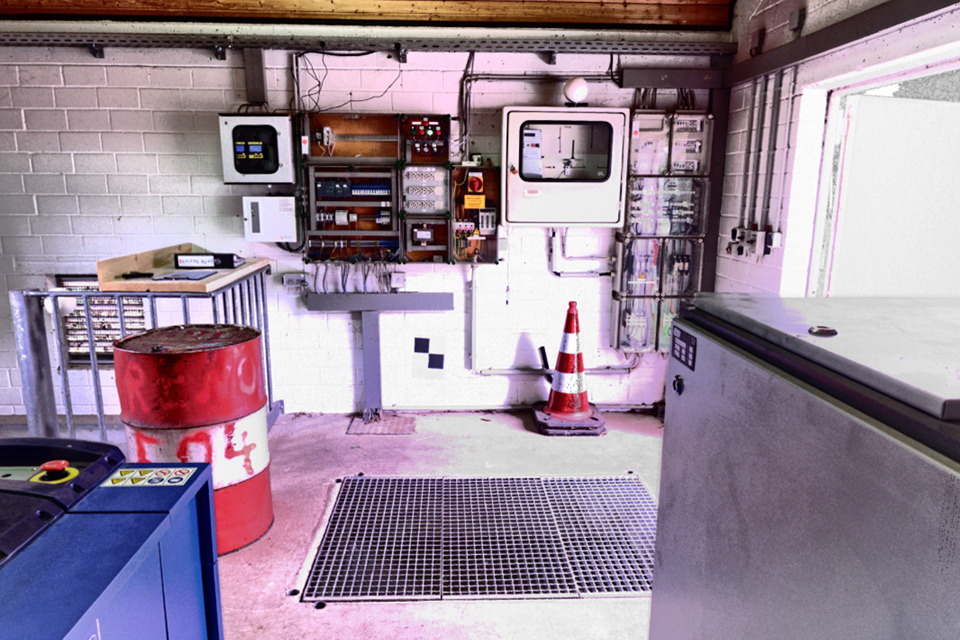

- Erneuerung der Einspeisung (Hausanschlusskasten, Zählerschrank bzw. Zählerwandlerschrank)
- Neuaufbau der Hausinstallation in einem neuen Schaltschrank

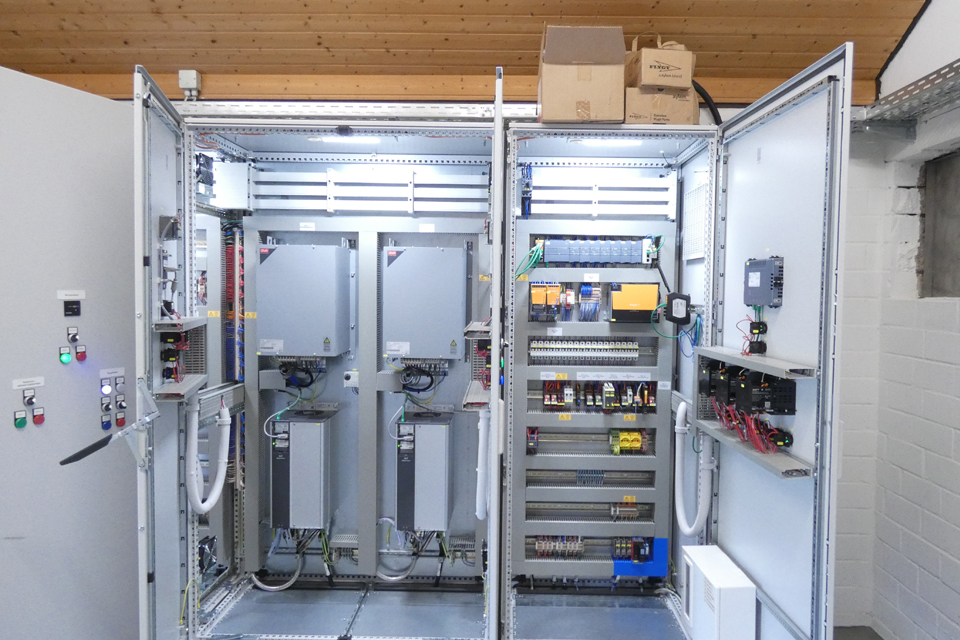

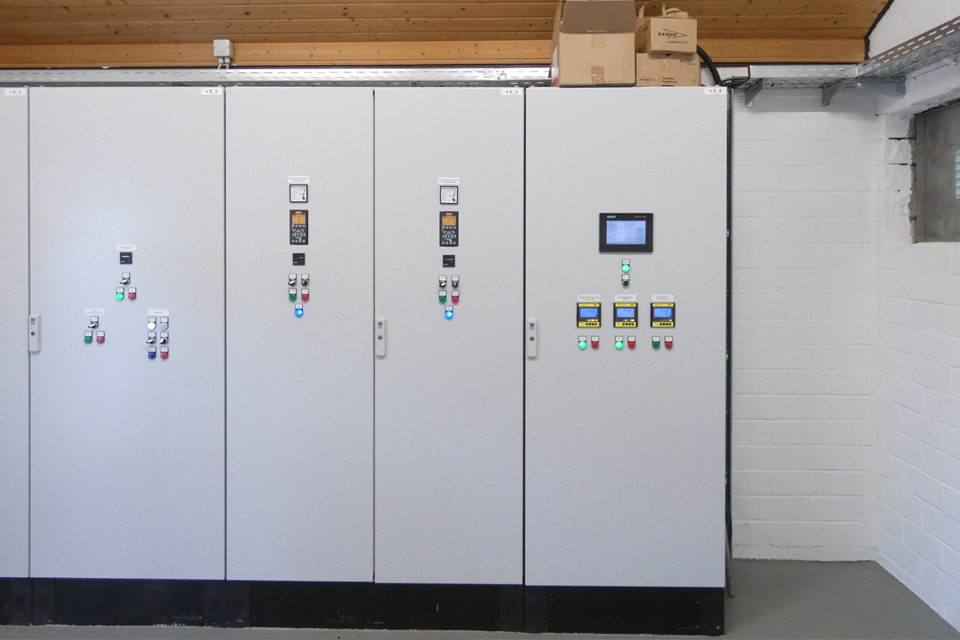

- Aufbau einer Schaltanlage mit einer SPS zur Steuerung des kompletten Pumpwerks mit den entsprechenden Aggregaten

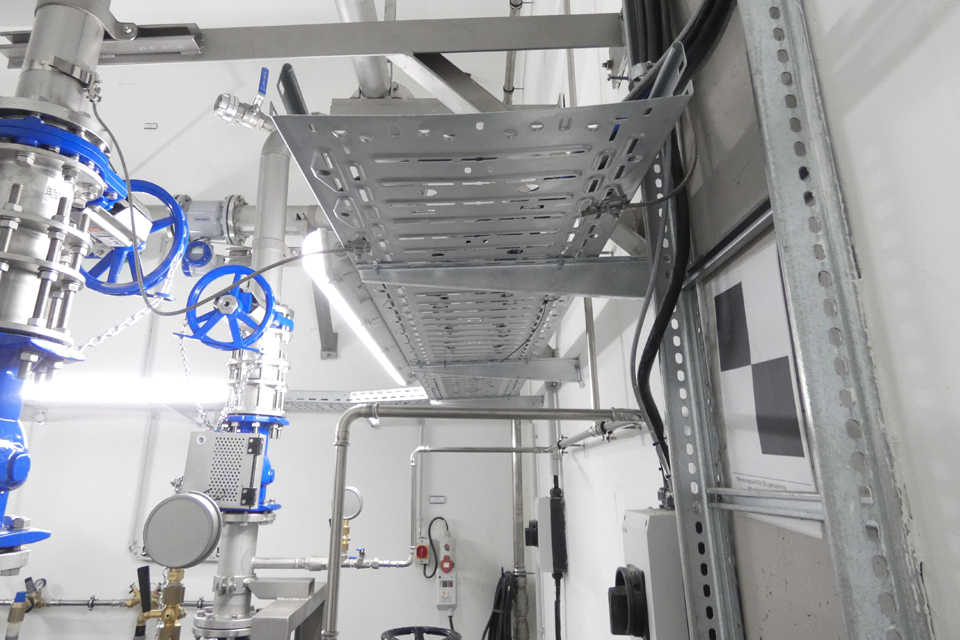

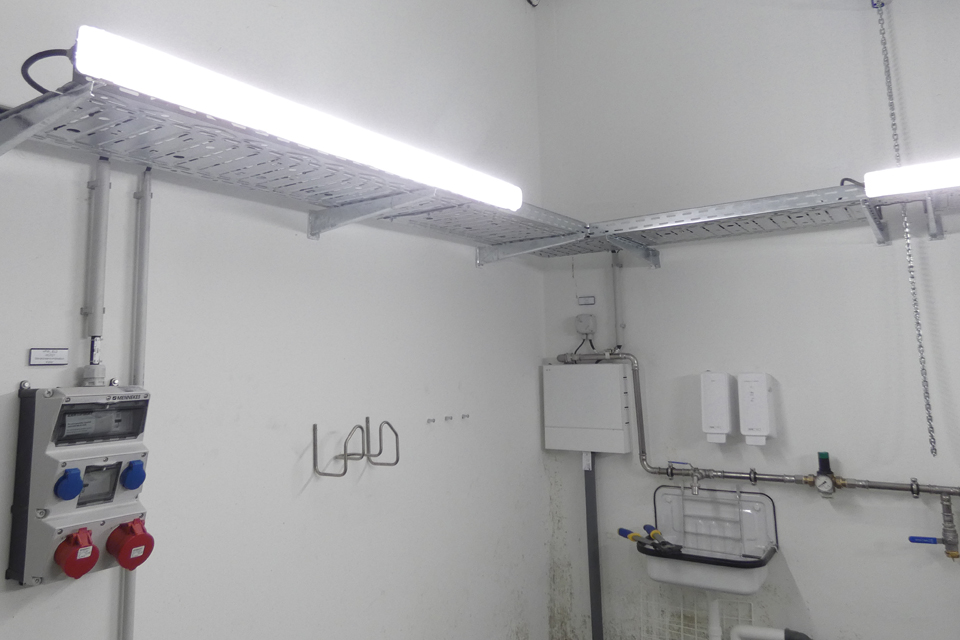

- Aufbau der Kabelanlage und Kabeltrasse
- Erneuerung und Erweiterung der Messtechnik
- Erneuerung der Innen- und Außenbeleuchtung

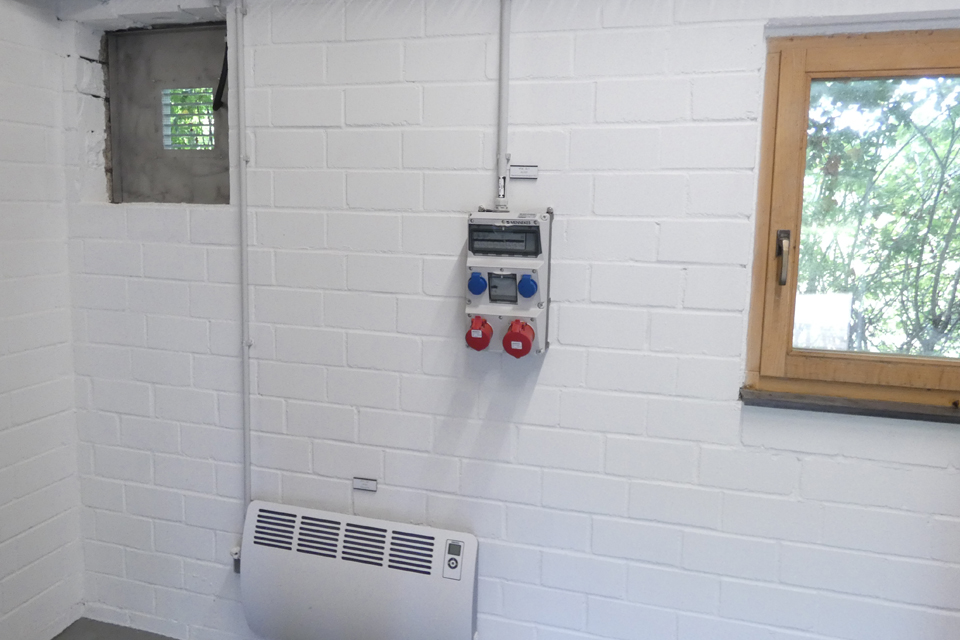

- Aufbau einer Steckdosenkombination im Außenbereich
Bautechnik
- Abbruch der Bodenfliesen und Estrich im Bereich der neuen Pumpensockel

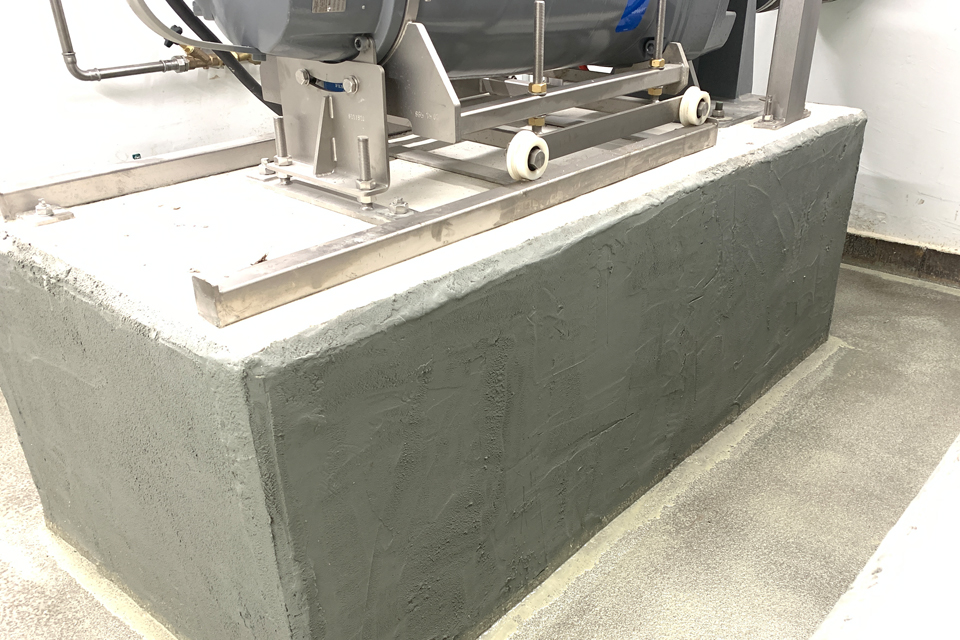

- Aufbau Pumpensockel aus Stahlbeton
- Beschichtung der Betonoberflächen Pumpensockel
- Beschichtung des Fliesenbodens im Maschinenraum (UG) und des Betonbodens im EG
- Malerarbeiten im UG + EG
- Anschluss eines zweiten Anschlusspunktes für eine zusätzliche Be- und Entlüftung in der erdverlegten Druckrohrleitung (nach der Rur)
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik)
(Maschinentechnik & EMSR-Technik)
Kenndaten
max. Fördermenge: 16 l/s, Förderhöhe: 34,8 m, Leistung: 22 kW
Umsetzungszeitraum
10/2021, 07/2024 – 08/2025 (Projektbeginn, Baubeginn bis VOB Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme [€ netto]
voraussichtlich ca. 397.500,00 €
voraussichtlich ca. 397.500,00 €
Besondere Leistungen

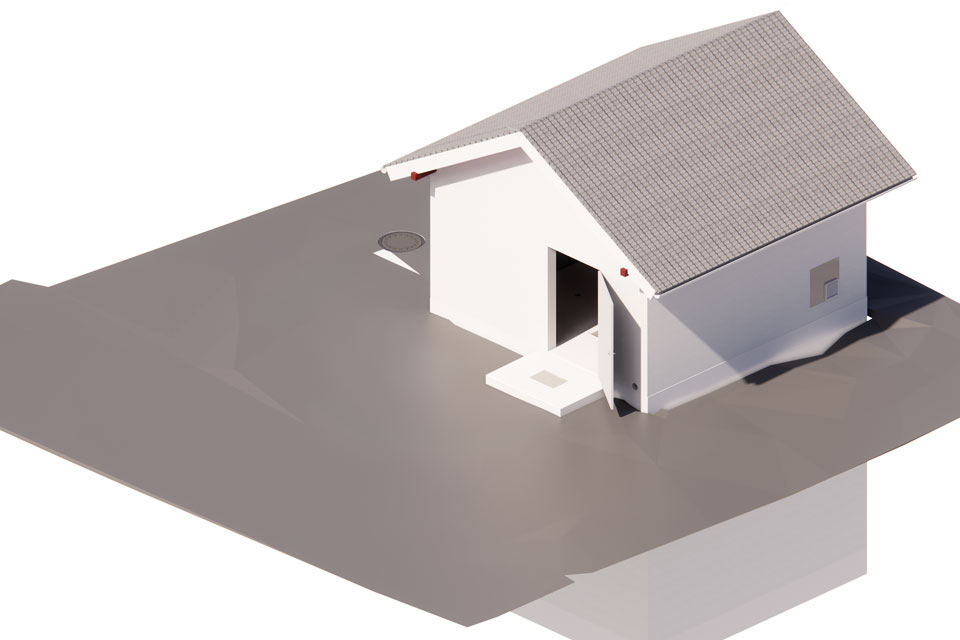

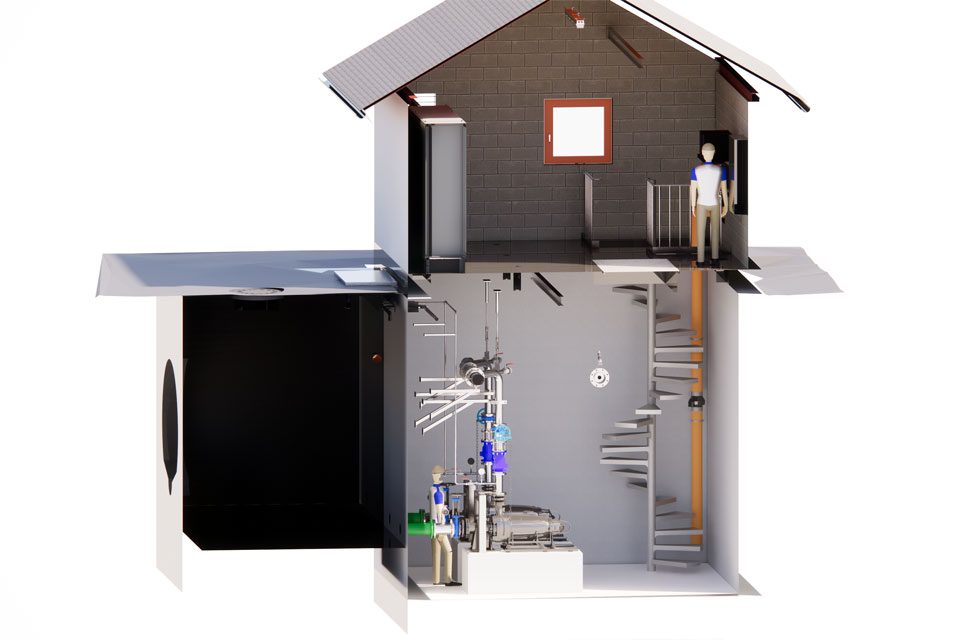

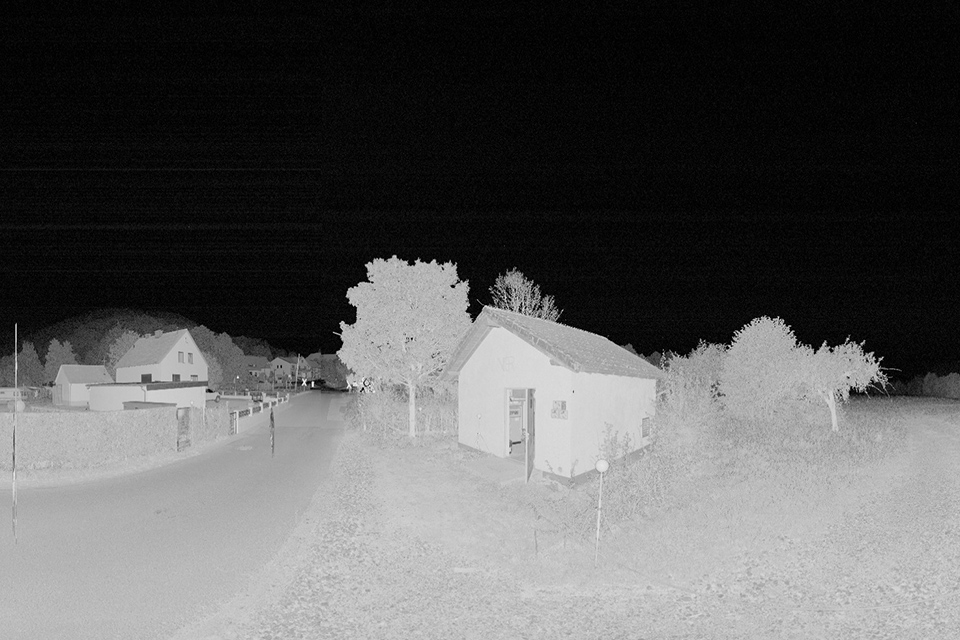

Bestandsaufnahme durch 3D Laserscan I Erstellung der Druckstoßberechnung I Erstellung der Betriebsanweisung I Erstellung von Bestandszeichnungen
