PROJEKT 22I123
Umbau des Regenüberlaufs
Erneuerung der Maschinen- und EMSR-Technik sowie die bautechnische Erweiterung des Regeüberlaufs.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb. Freispiegelkanal (Stauraumkanal) DN 2400, Elektrodrosselschieber 2200 x 1800, Entlastungskanal DN 2000, Rückstauklappe DN 2000, integrierte Niederdruckklappe DN 150
(Maschinentechnik & EMSR-Technik)

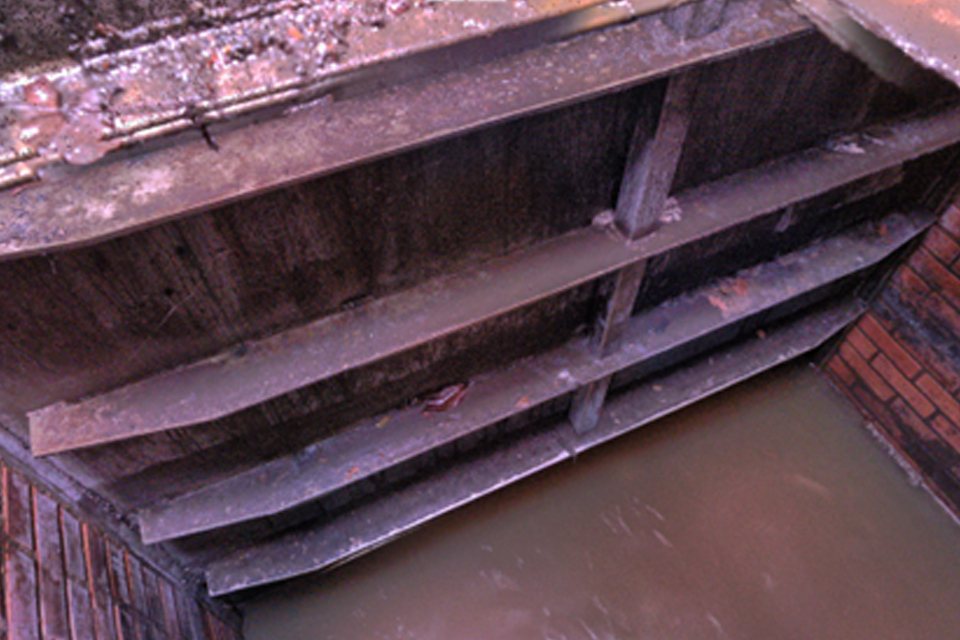

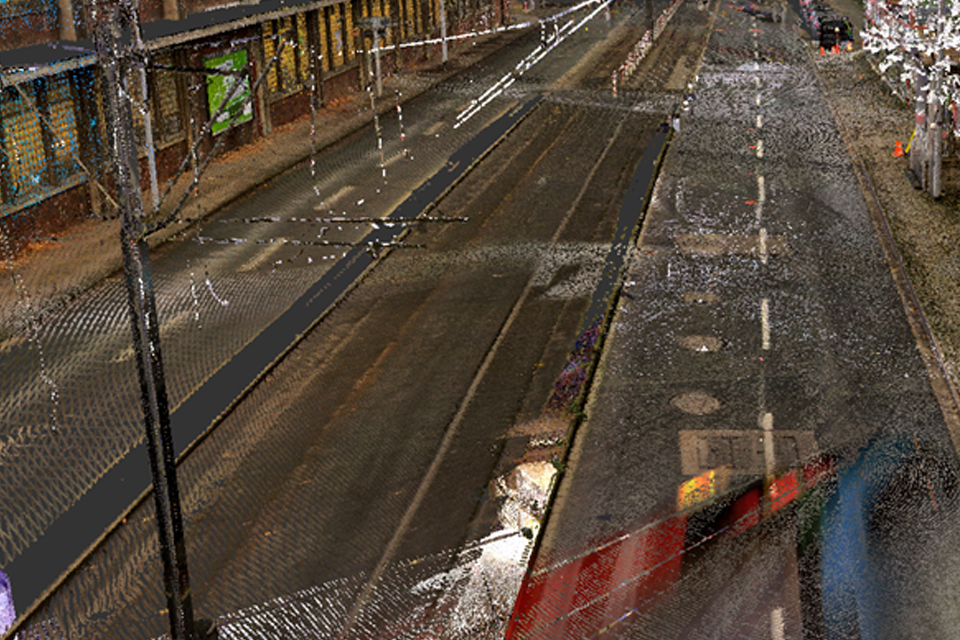

- Bestandserfassung durch 3D Laserscan

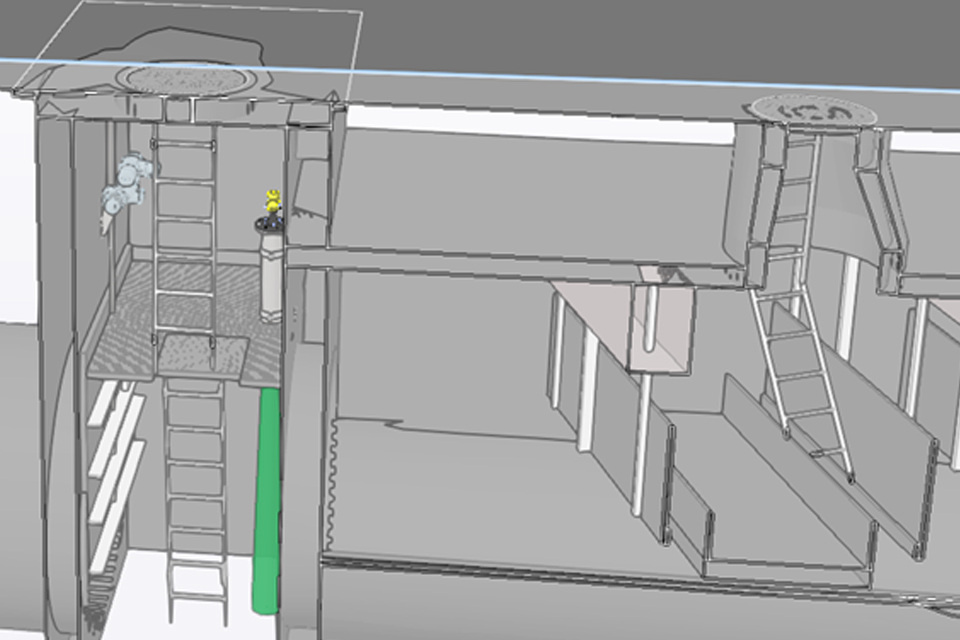

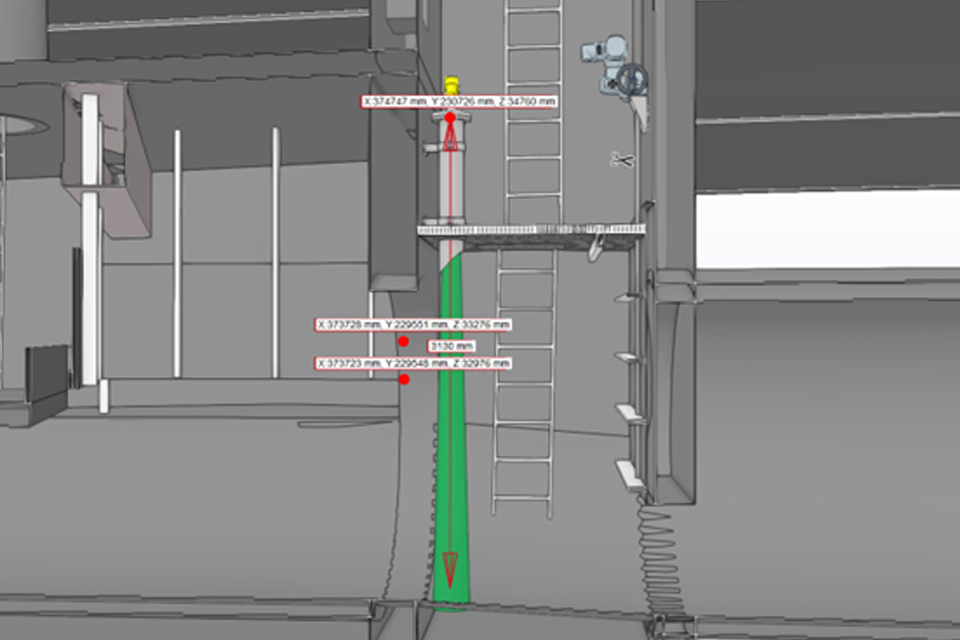

- Erstellung des 3D Modells
- Erstellung der Beleuchtungsberechnung
- Erstellung der Stromlaufpläne
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Steuerungsprogrammierung
- HMI Programmierung
- Einmessen der Gesamtanlage nach Umbau
- Erstellung der Betriebsanweisung
- Bestandszeichnungen (As-Built)
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Bestandsdokumentation
Beschreibung der Planungsleistungen
Im Sonderbauwerk „Regenüberlauf" und am Schacht der Rückstauklappe entsprechen die Schachteinstiege nicht den arbeitssicherheitstechnischen Anforderungen und müssen bautechnisch angepasst werden. Es handeln sich hierbei um drei Schachteinstiege in das Überlaufbauwerk, ein Einstieg in das benachbarte Schieberbauwerk, ein Einstieg in das Trennbauwerk am Schacht und ein Einstieg zur Rückstauklappe.
Maschinentechnisch ist der Antrieb des Schiebers der Drossel zu erneuern. Messtechnisch ist die Abschlagsmessung, die Durchflussmessung und die Füllstandsmessung zu ertüchtigen. Für die elektrische und netzwerktechnische Versorgung der Mess- und Regeltechnik ist der freistehende Außenschaltschrank zu erneuern.
Maschinen- und Rohrleitungstechnik
- Erneuerung von vier Schachtabdeckungen DN 800
- Erneuerung von drei Kabelzugschächte 65/40 im Lichten
- Erneuerung einer Schachtabdeckung 2,62 x 0,77 m, mit 4-teiligem Einstieg (Schacht Rückstauklappe)
- Erneuerung eines Regelantriebs des Drosselschiebers in dem Schieberschacht
- Erneuerung der Abschlagsmessung im Entlastungskanal
- Erneuerung der Durchflussmessung im Messschacht
- Erneuerung der Füllstandsmessung im Drosselschacht
EMSR-Technik
- Erneuerung der explosionsgeschützten Beleuchtungseinrichtung im Regenüberlauf
- Erneuerung der Schaltanlage
- Erneuerung von zwei grabenlosen Rohrvortrieben vom Drosselschacht und vom Messschacht zu den herzustellenden Kopflöchern im Gehweg
- Verlegung neuer Kabelleerrohre vom Drosselschacht und Messschacht zum Schaltschrank
Bautechnik
- Arbeitssicherheitstechnische Nachrüstungen an den Schachteinstiegen
- Straßenaufbruch- und Wiederherstellungsarbeiten
- Gehwegaufbruch- und Wiederherstellungsarbeiten
- Verkehrssicherung mit 3-maligem Umsetzen der jeweils zu sperrenden Fahrbahn
- Erdarbeiten und GaLa Arbeiten
