Projekt-Referenz 24I103
Umbau des Regenüberlauf
Erneuerung der Maschinen- und EMSR-Technik sowie die bautechnische Erweiterung des RÜ in Mülheim a.d. Ruhr.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb. Einzugsgebiet, Teilentwässerungsgebiet: 13 / Weiterleitungsmenge QDros: 715 l/s
Leistungsumfang / Besondere Leistungen
(Maschinentechnik & EMSR-Technik)

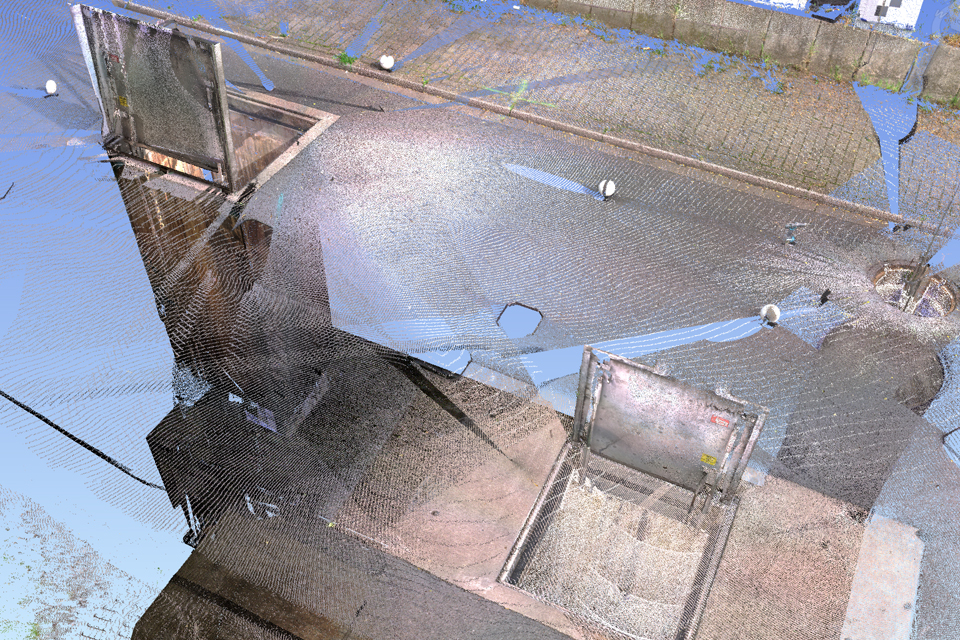

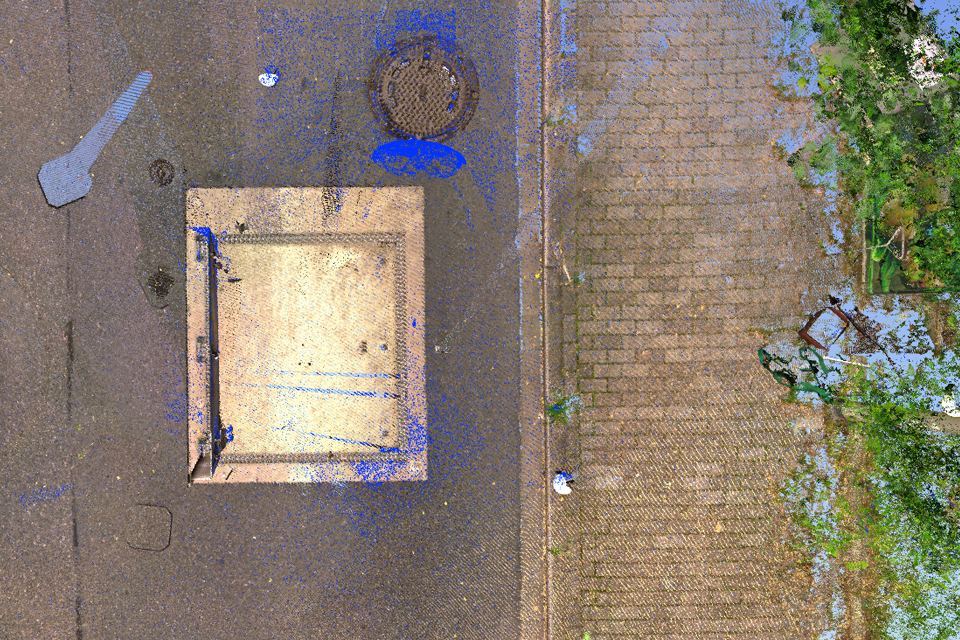

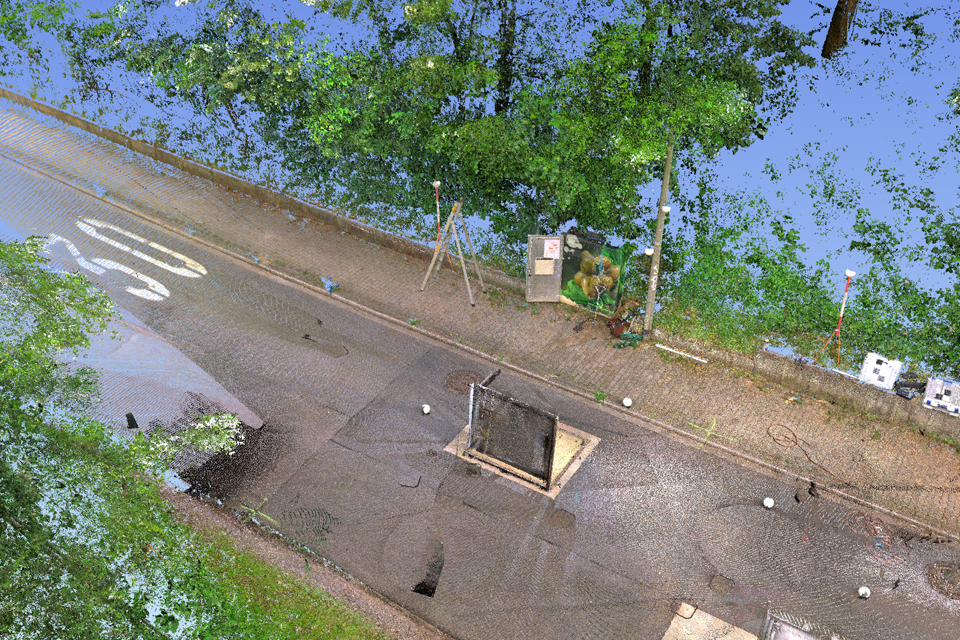

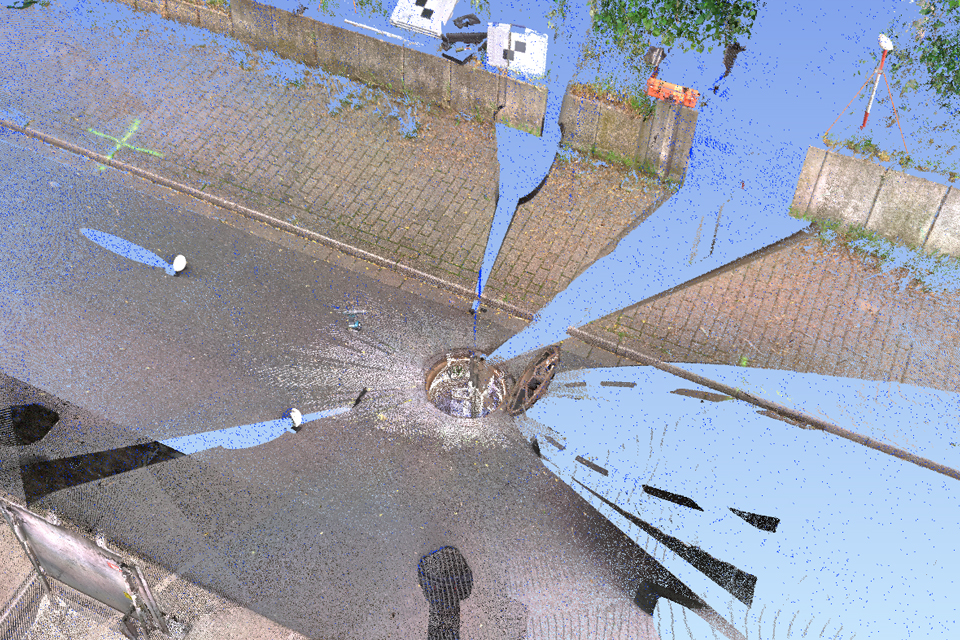

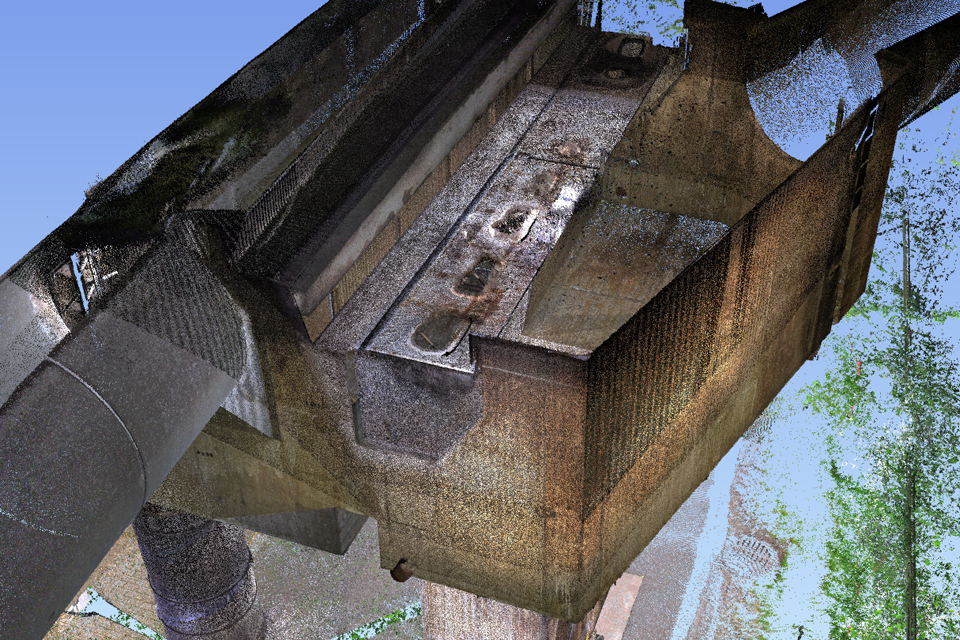

- Bestandserfassung durch 3D Laserscan

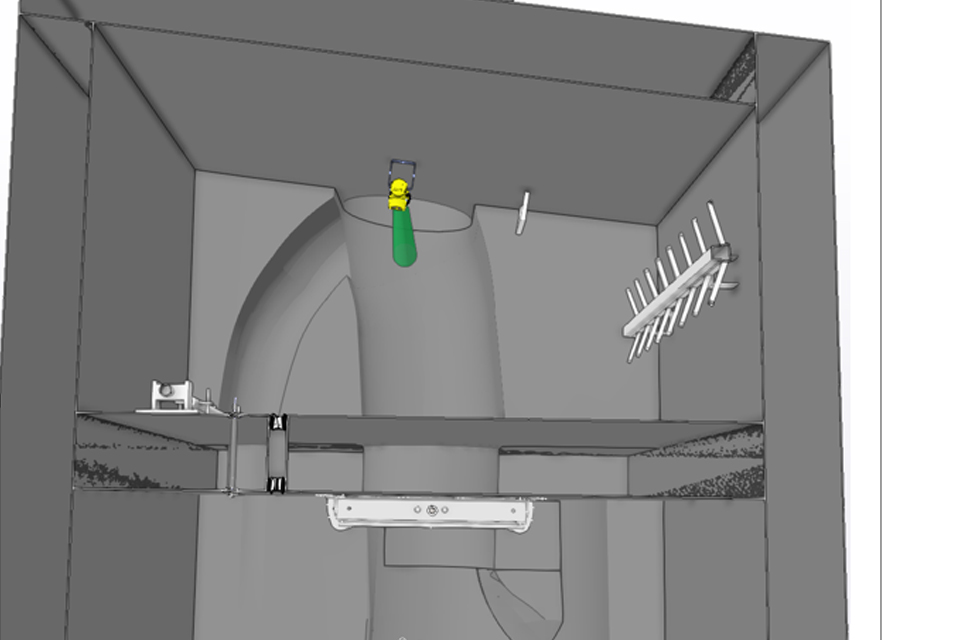

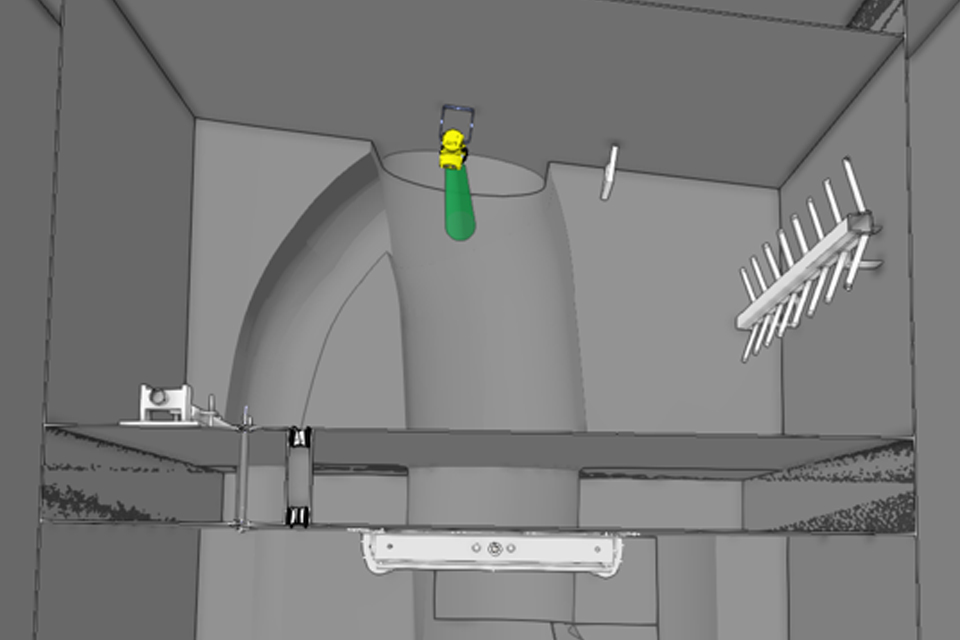

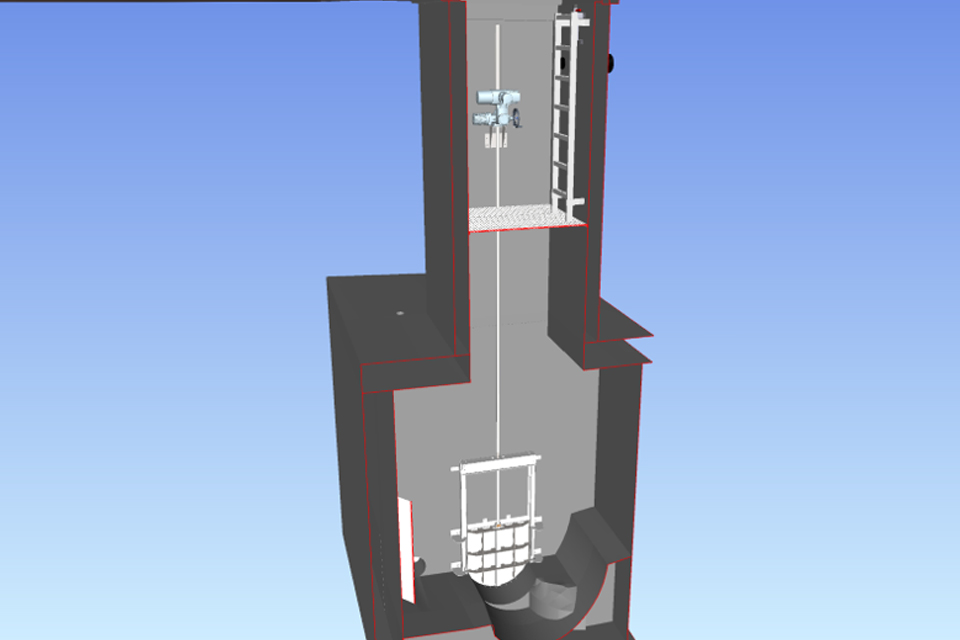

- Erstellung des 3D Modells
- Erstellung der Beleuchtungsberechnung
- Erstellung der Stromlaufpläne
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Steuerungsprogrammierung
- HMI Programmierung
- Einmessen der Gesamtanlage nach Umbau
- Erstellung der Betriebsanweisung
- Bestandszeichnungen (As-Built)
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Bestandsdokumentation
[€ netto] ca. 262.000,00 €
Beschreibung der Planungsleistungen

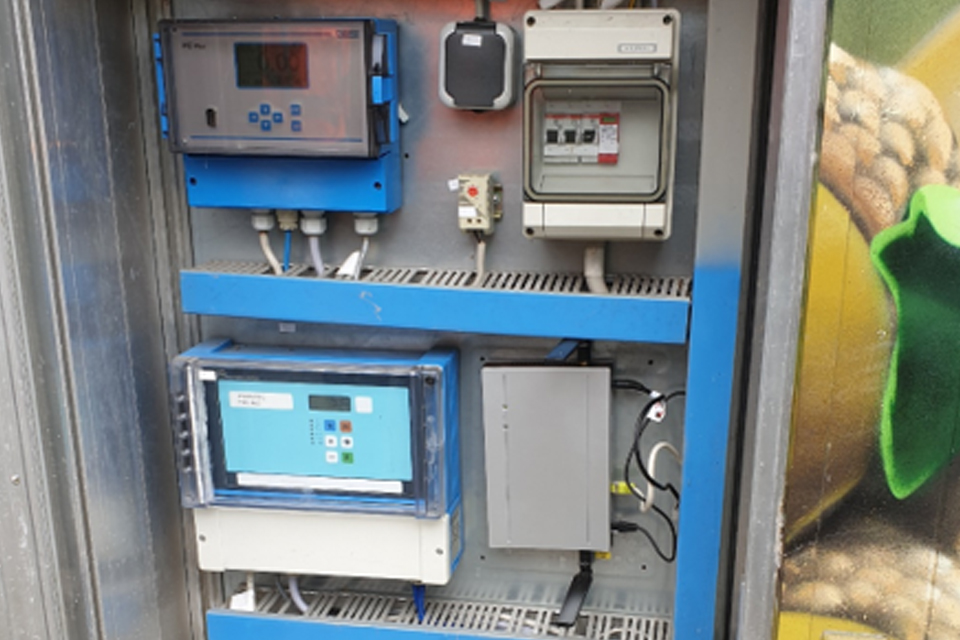

Unser Kunde wartet im Teilentwässerungsgebiet in Mülheim den unterirdischen Regenüberlauf, welcher als Mischsystem betrieben wird. Das im Bereich des Bauwerks erfasste Mischwasser wird über einen Freispiegelkanal dem Regenüberlauf zugeführt und bei Überschreitung der Weiterleitungsmenge des Schwellenbauwerk durch das Drosselorgan eingestaut. Im Sonderbauwerk sind messtechnische Einrichtungen vorhanden und ein Fernüberwachungssystem bzw. Messdatenerfassungssystem installiert, welche altersbedingt für den Bereich Maschinen- und EMSR- Technik, technisch neu ausgerüstet werden sollte.
Maschinen- und Rohrleitungstechnik

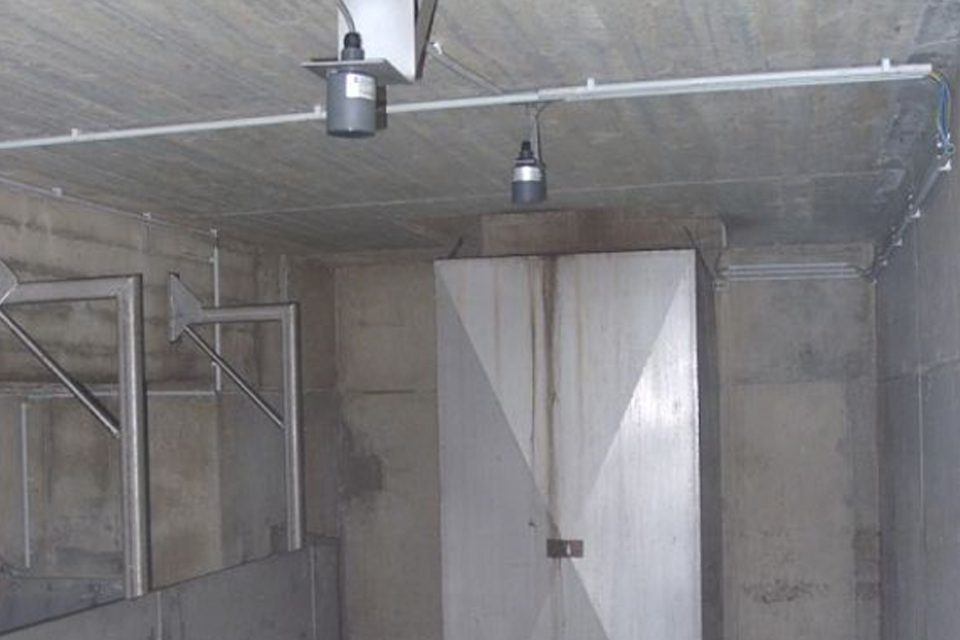

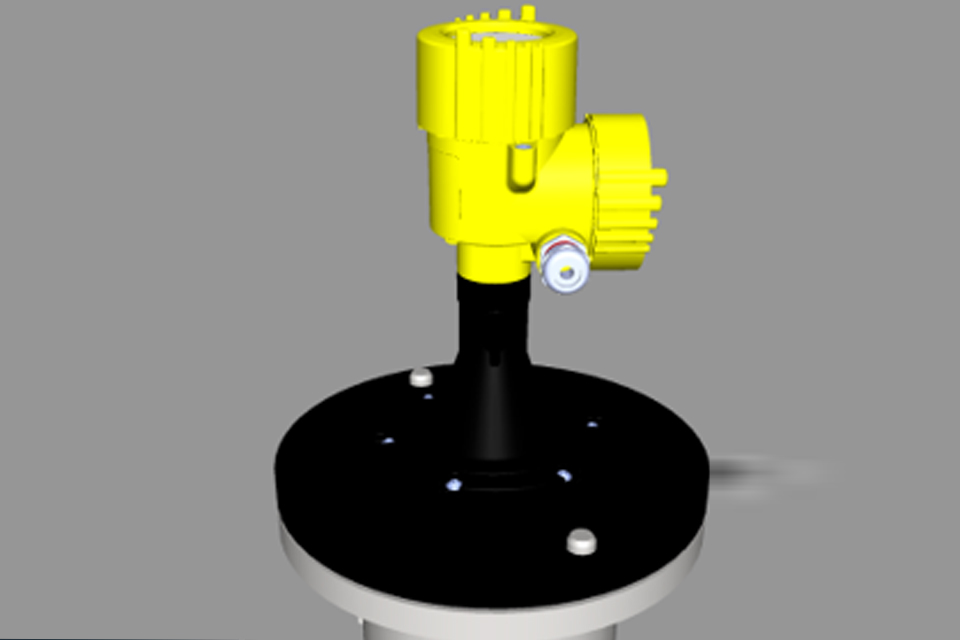

- Messtechnische Ausrüstung des Regenrückhalteraums (Drosselbauwerk und Nachschacht)

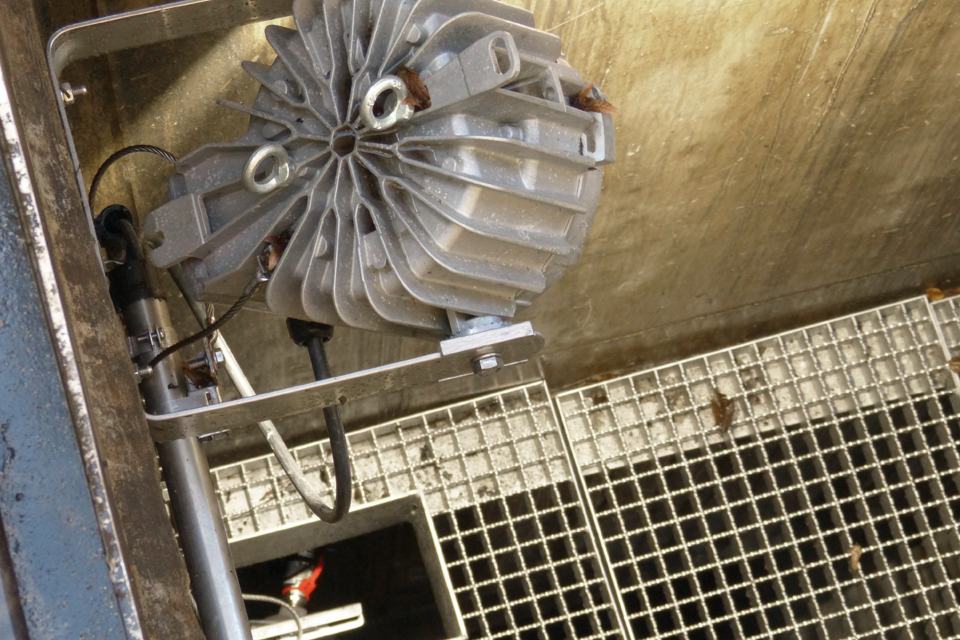

- Schaffung einer einstellbaren drosseltechnischen Regeleinrichtung (Drosselschieber)
EMSR-Technik

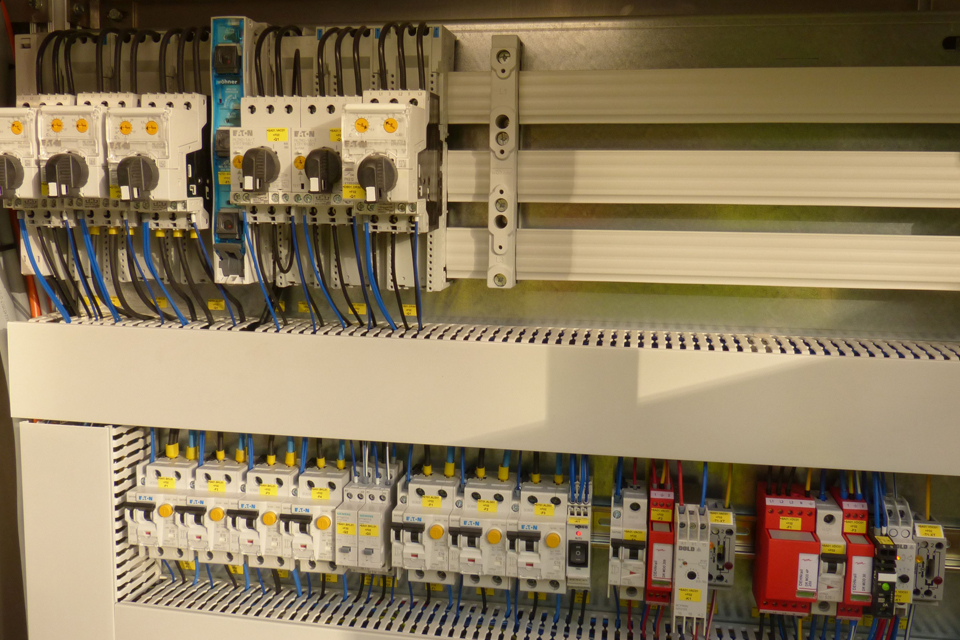

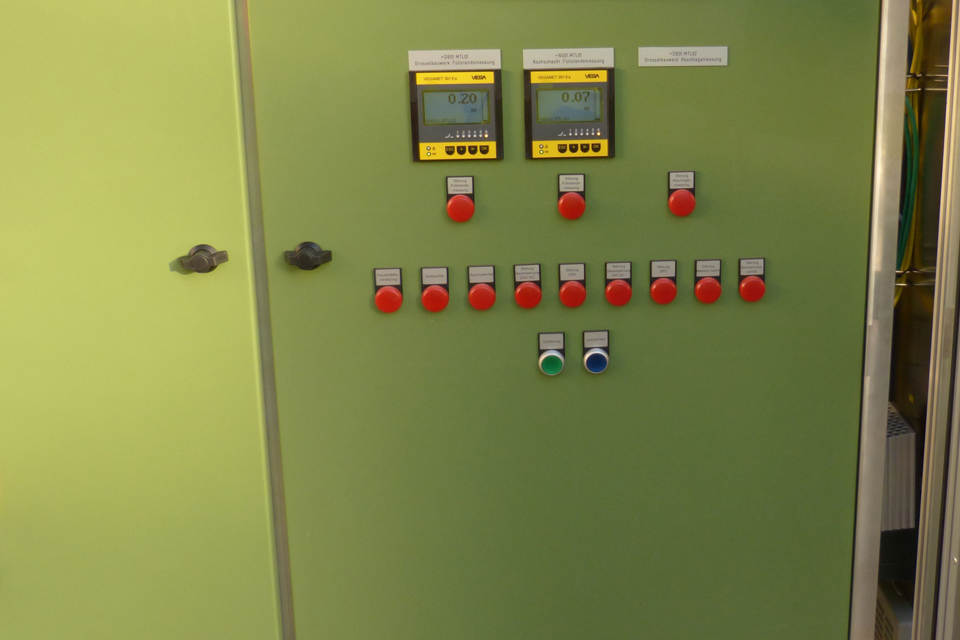

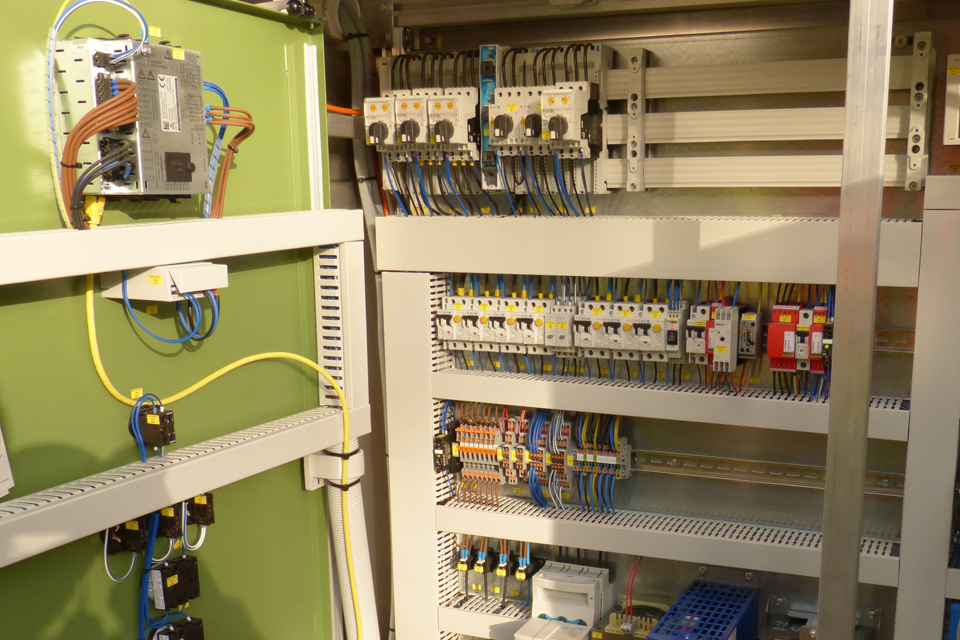

- Aufbau einer Schaltanlage (Außenschaltschrank auf Betonsockel)
- Aufbau einer Datenfernübertragungseinrichtung zur Anlagenüberwachung
- Aufbau der Kabelanlage zur Anbindung der Messtechnik und des Drosselschiebers an die Schaltanlage
- Aufbau einer Potentialausgleichsanlage aus Edelstahl

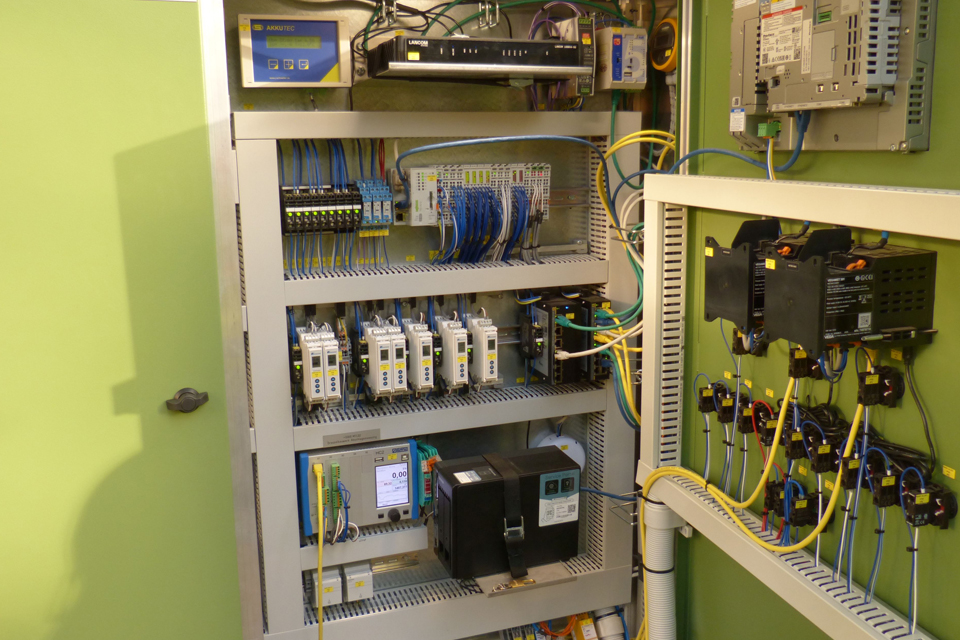

- Aufbau einer SPS und HMI zur Drosselung des Abflusswertes und der Überwachung auf Plausibilität
Bautechnik
- Stemmarbeiten für neuen Drosselschieber
- Reprofilierung der Berme im Bereich des neuen Drosselschiebers
- Erneuerung/Vergrößerung Schachteinstiege
- Teilweise Erneuerung der Schachtabdeckungen
- Erneuerung der Einstiegsvorrichtung
- Aufbau Personensicherungssystem an dem Einstieg Revisionsschacht Drosselschieber

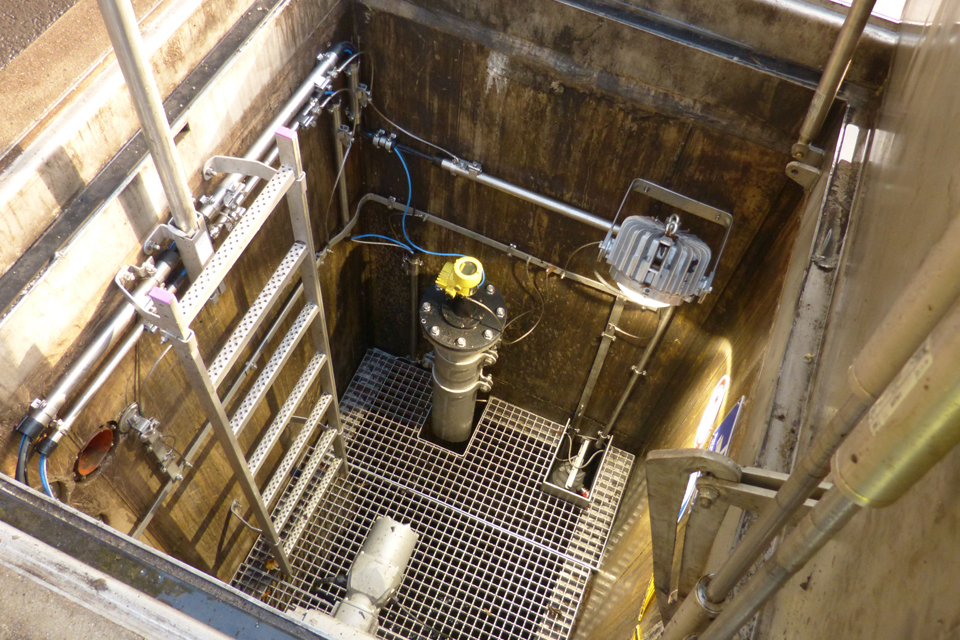

- Aufbau Bedienbühne im Revisionsschacht Drosselschieber
- Herstellung Kernbohrungen
- Herstellung Oberfläche im Bereich Kabelleerrohre Straßenbereich
