PROJEKT 15I131
Neubau eines RÜB und RBF in Schöndorf
Neubau eines Regenüberlaufbeckens (RÜB) mit vorgeschaltetem Trennbauwerk und eines neuen Retentionsbodenfilters (RBF) sowie Ausrüstung der
Maschinen- und Rohrleitungstechnik sowie auch der EMSR-Technik im Ortsteil Schöndorf.
Besonderheiten/Kenndaten: Drosselschieber DN 1.400 mit Elektrodrehantrieb / Notablaufschieber als Schütz 1.000/1.500 mit E-Antrieb
Leistungsumfang
Technische Ausrüstung, HOAI 2013,
LPH 2-6 (Maschinen- und EMSR-Technik)
LPH 2-6 (Maschinen- und EMSR-Technik)
Umsetzungszeitraum
09/2019– 08/2021 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 949.300,00 €
[€ netto] ca. 949.300,00 €
Beschreibung der Planungsleistungen

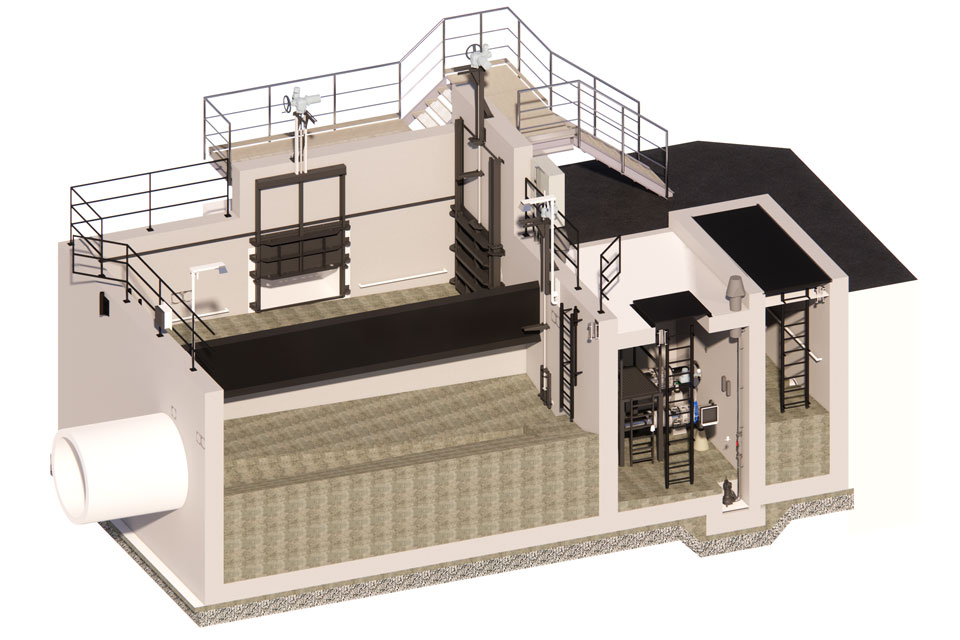

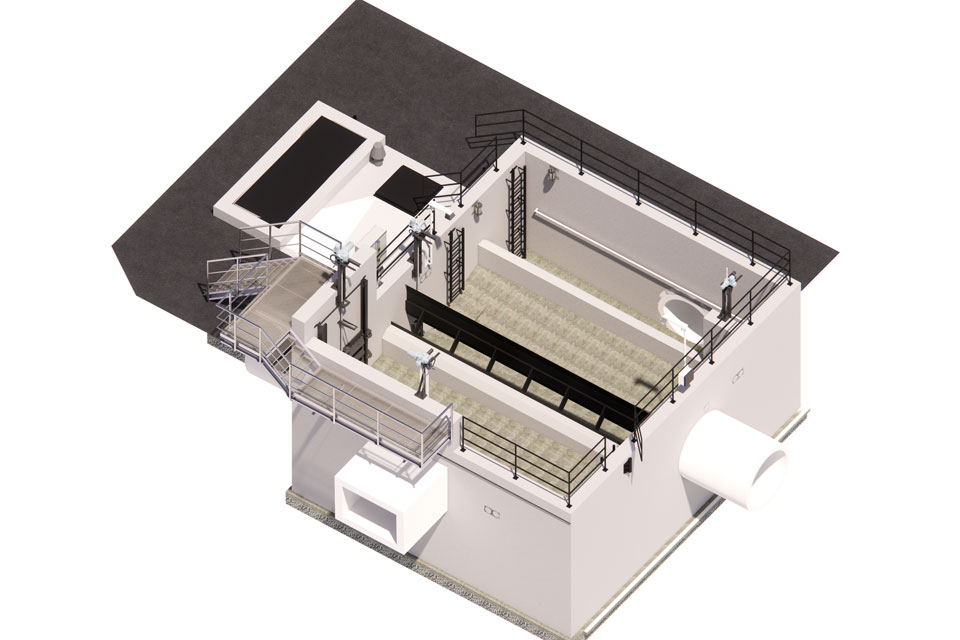

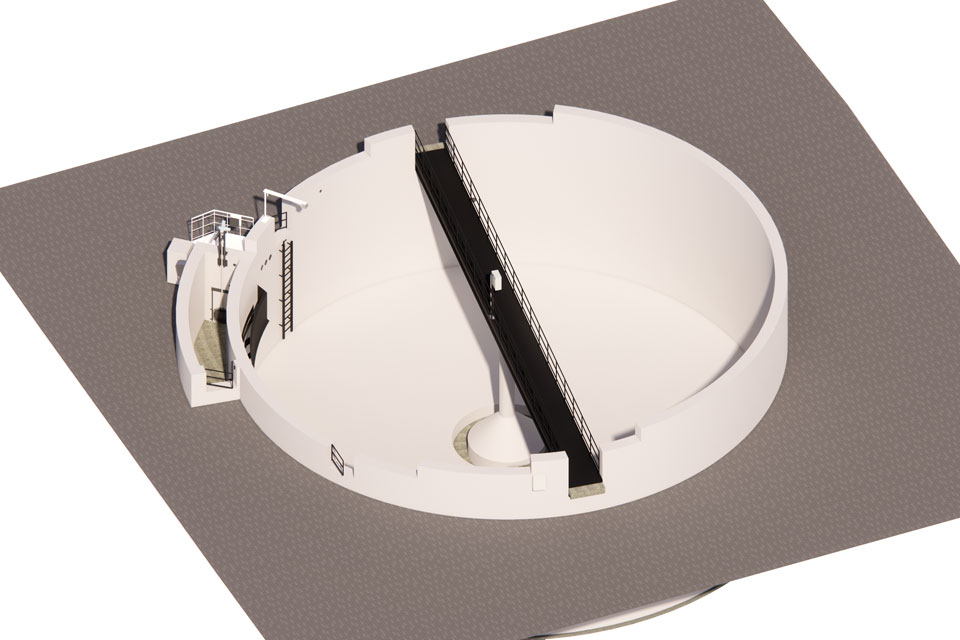

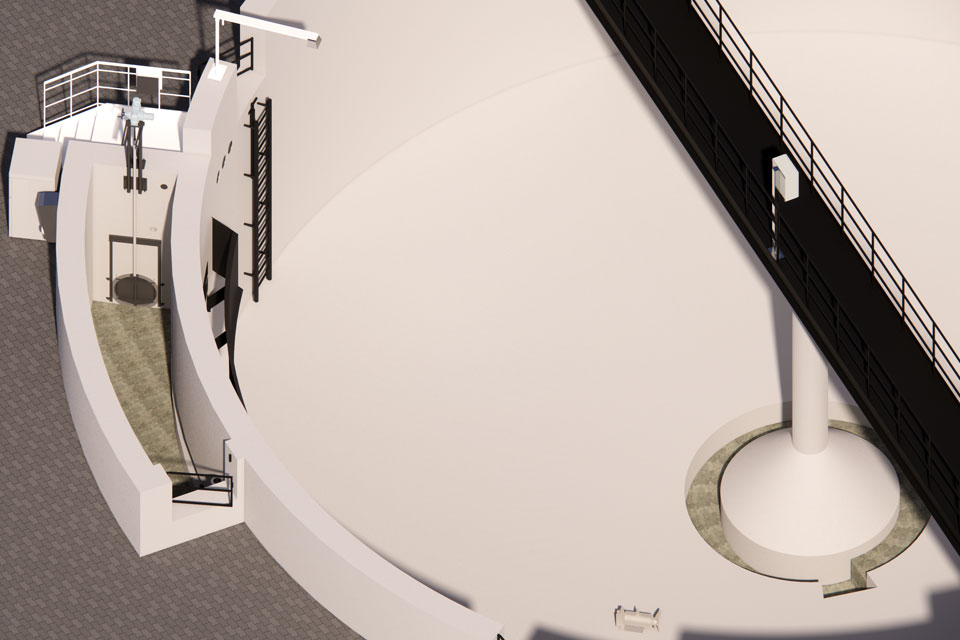

Neubau eines Regenüberlaufbeckens (RÜB) mit vorgeschaltetem Trennbauwerk und eines neuen Retentionsbodenfilters (RBF) sowie Ausrüstung der
Maschinen- und Rohrleitungstechnik sowie auch der EMSR-Technik im Ortsteil Schöndorf.
Maschinen- und Rohrleitungstechnik

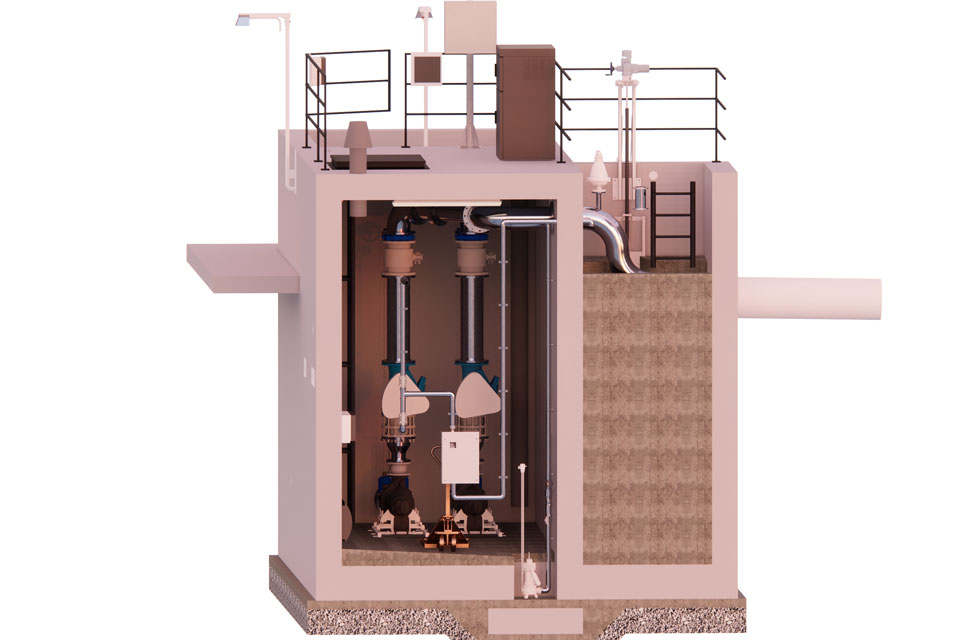

- Aufbau von zwei Entleerungspumpen für das RÜB sowie von drei Rührwerken im RÜB zur Beckenreinigung
- Vorbereitung zum Aufbau von Wirbeljets im RÜB

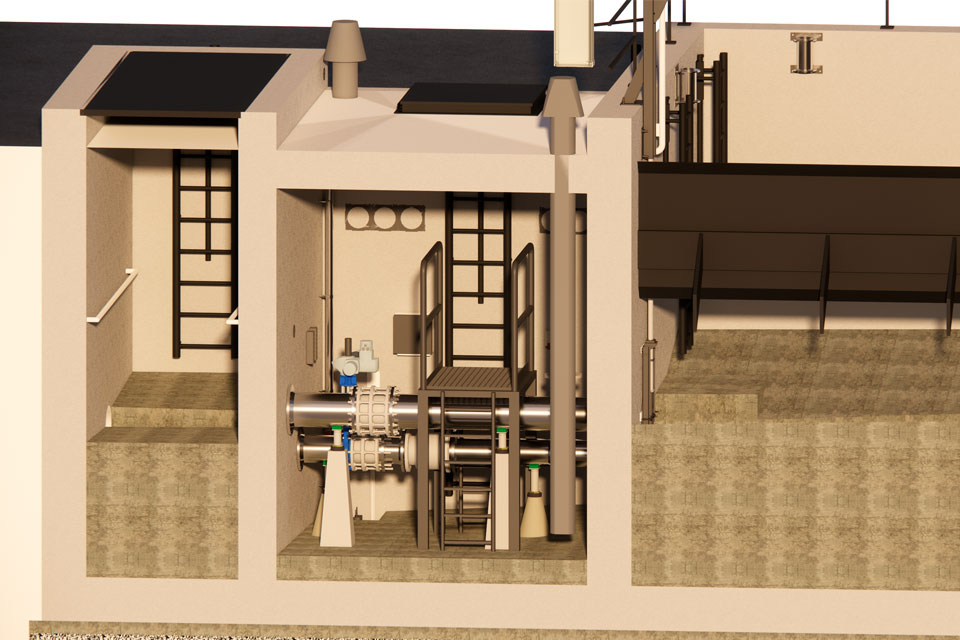

- Aufbau von Absperr- und Regelschiebern in der Beckenanlage

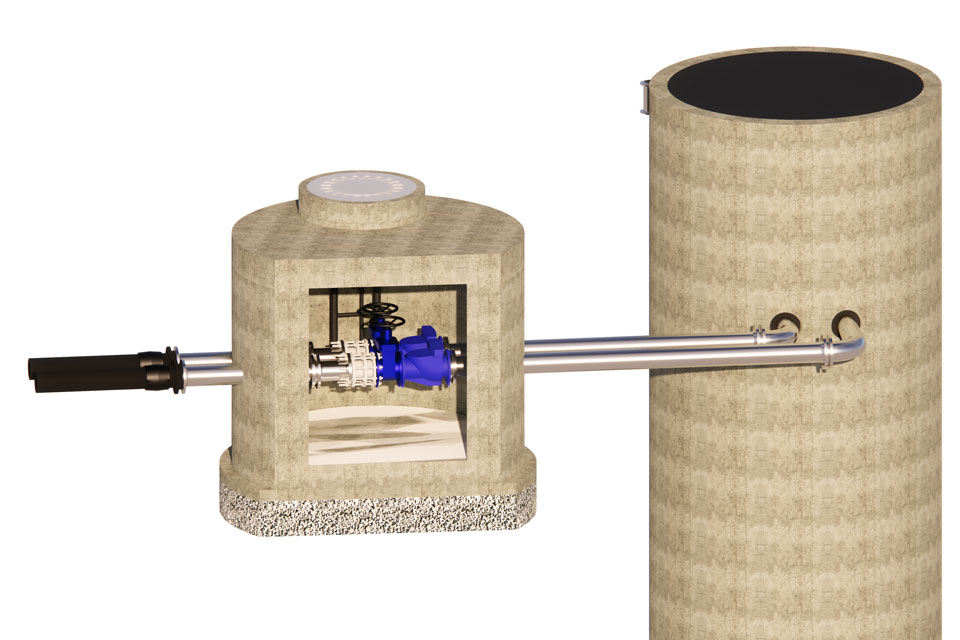

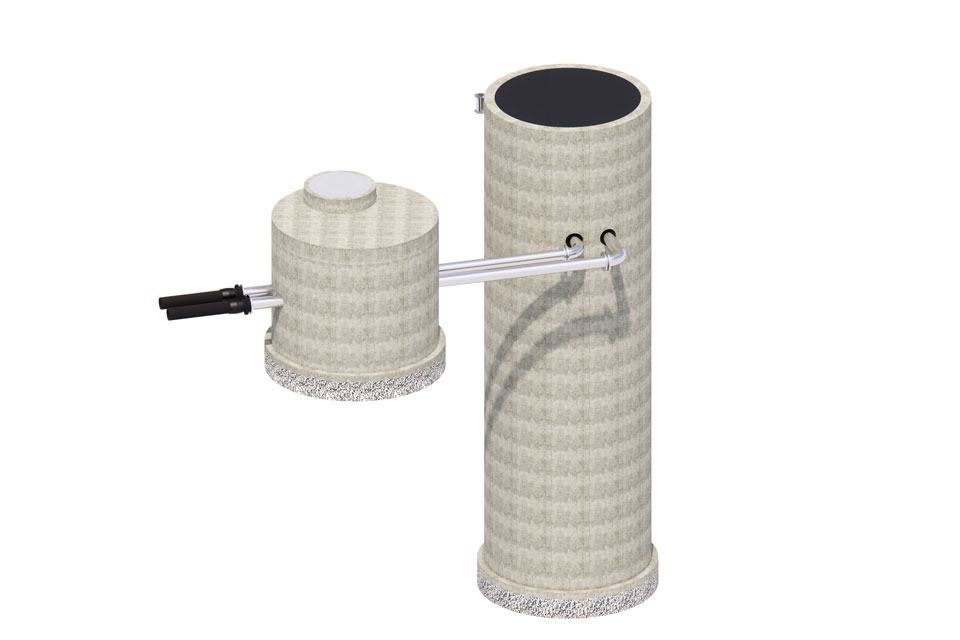

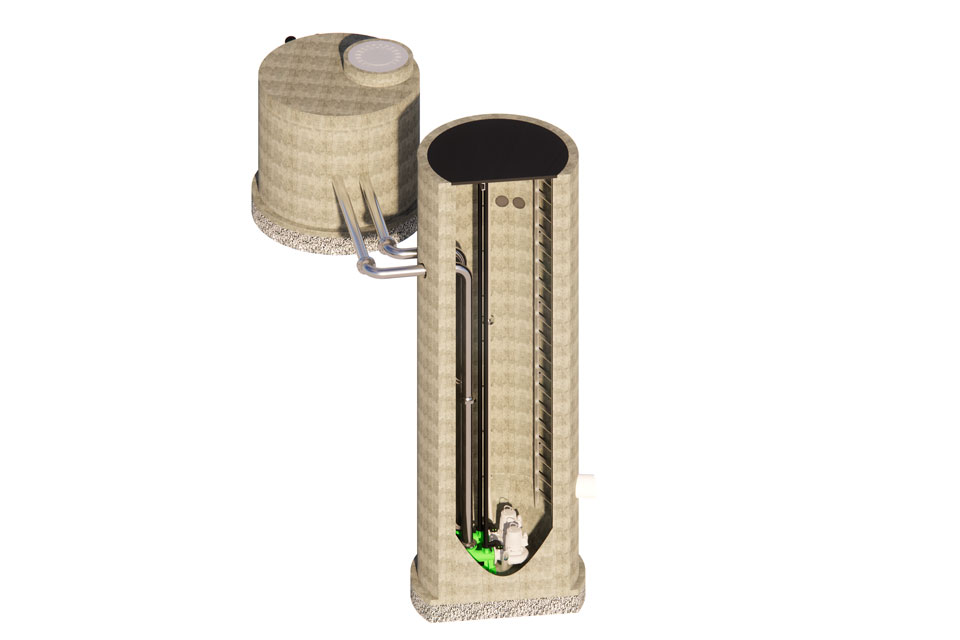

- Aufbau der Druckrohrleitungen in den Bauwerken, inkl. Armaturen, Spülstutzen und MID sowie der Pumpen im Drosselbauwerk RBF
- Aufbau eines Hubgalgens zur Entnahme der Rührwerke oder der Entleerungspumpen
EMSR-Technik
- Einbau von 2 Radarsonden mit Messumformern, Wetterschutzhaube und Zulassung für den Betrieb in der Ex Zone 1, zur Erfassung des Füllstands und des Abschlags im Drossel- und Beckenüberlaufbauwerk
- Aufbau eines Regenmessers im Außenbereich zur Erfassung der Niederschlagsmenge
- Einbau einer Durchflussmessung zur Erfassung der Durchflussmenge im MID Schacht des Drossel- und Beckenüberlaufbauwerks
- Einbau einer konduktiven Mehrstabsonde zur Erfassung des Grenzstandes im MID-Schacht des Drossel- und Beckenüberlaufbauwerks. Ebenso erfolgt mittels der Mehrstabsonde die Ansteuerung der Entwässerungspumpe
- Aufbau eines Probenehmers am RÜB
- Einbau einer Radarsonde mit Messumformer, Wetterschutzhaube und Zulassung für den Betrieb in der Ex Zone 1 zur Erfassung des Füllstandes im Regenüberlaufbecken (RÜB)
- Einbau einer Drucksonde mit Messumformer und Zulassung für den Betrieb in der Ex Zone 1 zur Erfassung des Füllstandes im Entleerungspumpwerk RÜB
- Einbau einer Radarsonde mit Messumformer, Wetterschutzhaube zur Erfassung des Abschlags des RBF sowie einer Radarsonde mit
Messumformer, Wetterschutzhaube und Zulassung für den Betrieb in der Ex Zone 1 zur Erfassung des Füllstands im Vorschacht des Drosselbauwerks RBF - Einbau einer konduktiven Mehrstabsonde zur Erfassung des Grenzstandes im MID-Schacht des Drosselbauwerks RBF. Ebenso erfolgt mittels der Mehrstabsonde die Ansteuerung der Entwässerungspumpe
- Einbau einer Durchflussmessung zur Erfassung der Durchflussmenge im Drosselbauwerk RBF
- Aufbau eines Probenehmers am Ablaufschacht des Drosselbauwerks RBF
- Messung der Temperatur und Feuchtigkeit im Betriebsgebäude
- Aufbau einer Trafokompaktstation und einer Schaltanlage innerhalb des neuen Betriebsgebäudes
- Aufbau eines Aluminium-Außenschaltschranks am Ablauf – Drosselbauwerk mit einem Regendach
- Anbindung der Datenpunkte an das Leitsystem
- Aufbau der gesamten Kabelanlage
- Aufbau von Ort-Steuerstellen sowie der Außen- / Innenbeleuchtung
- Herstellung von gas- und druckdichten Kabeldurchführungen zur Vermeidung von Wassereinbrüchen
- Herstellung des erforderlichen Potentialausgleichs
Bautechnik
- Herstellung von Kernlochbohrungen unterschiedlicher Abmessungen
- Herstellung/Aufstellung eines Betriebsgebäudes mit <br>Doppelbodenanlage und WC Bereich
