PROJEKT 10I102
Sanierung der Schalt- und Kabelanlage des Schlammpumpenhauses in Düsseldorf
Sanierung, Umbau und Neuaufbau der gesamten Schalt- und Kabelanlage des Schlammpumpenhauses auf dem Klärwerk.
Besonderheiten/Kenndaten: Die gesamten Sanierungsmaßnahmen erfolgten im laufenden Betrieb. 600.000 EW
Leistungsumfang / Besondere Leistungen
Technische Ausrüstung, HOAI 2009, LP1-3 & 5-9
(EMSR-Technik)

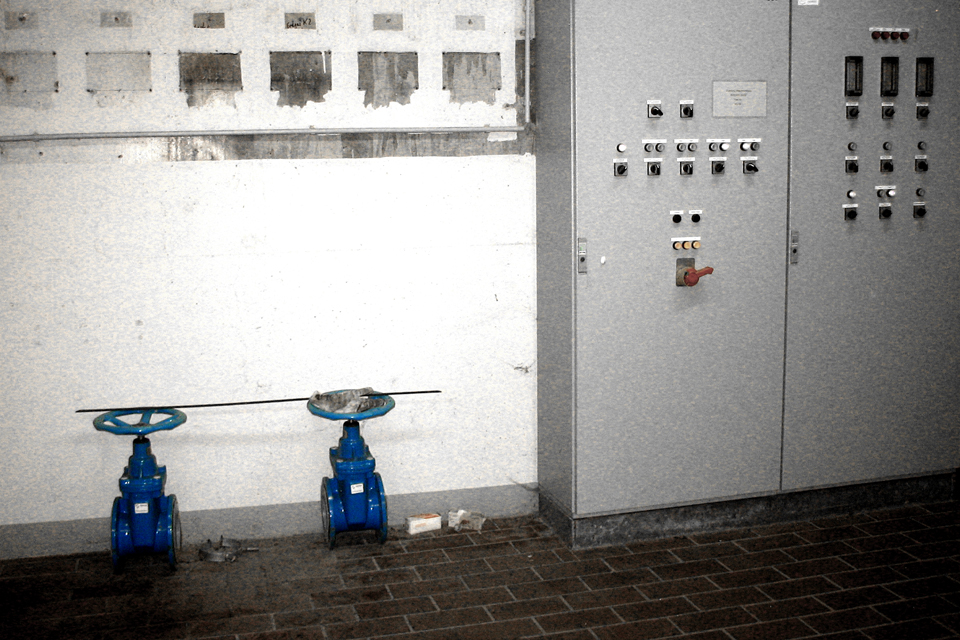

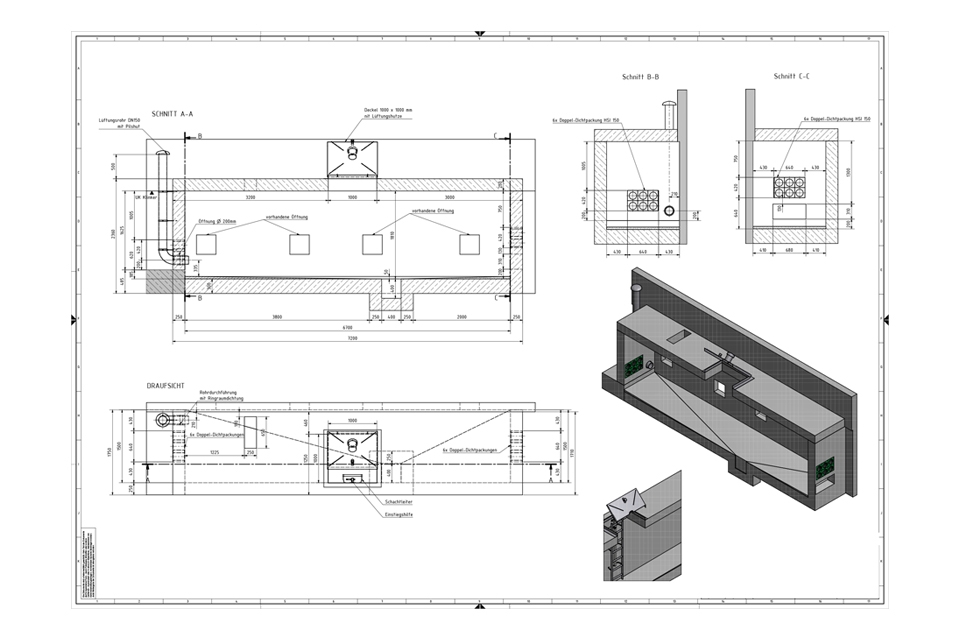

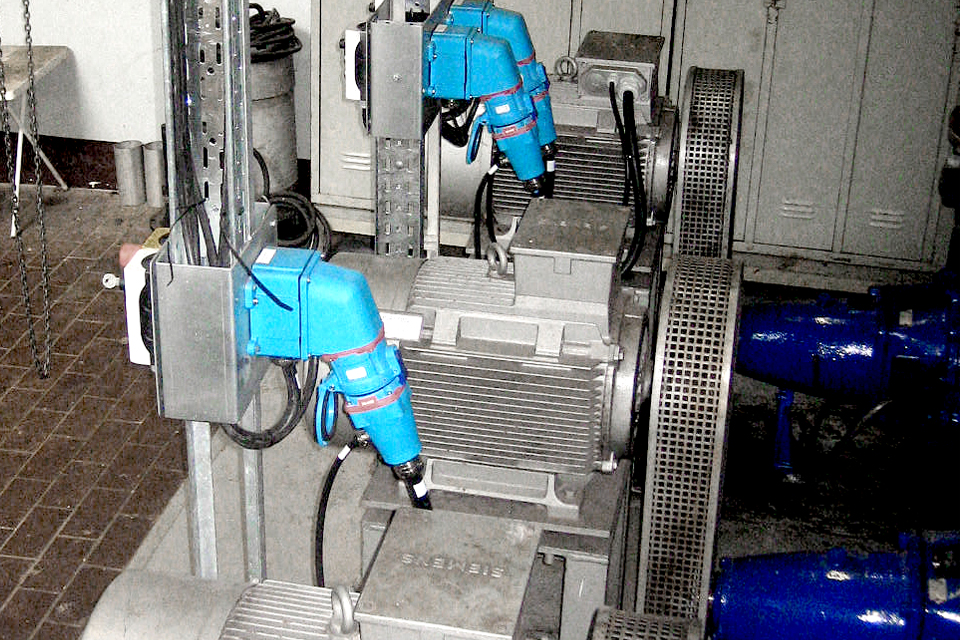

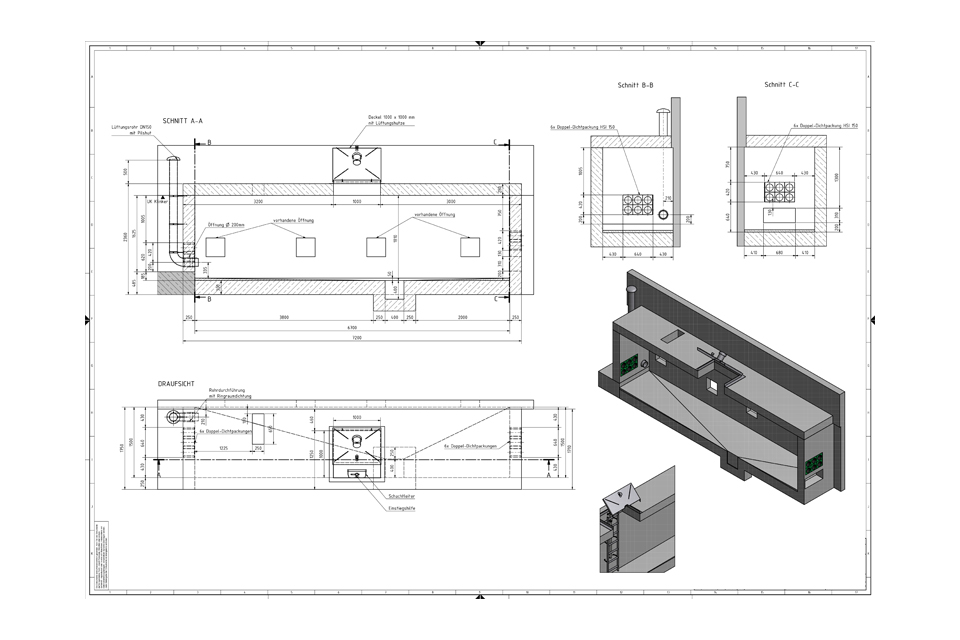

- Erstellung des Grundrissplans der Zentrifugenanlage im EG
(EMSR-Technik)
- Erstellung des Grundrissplans der Zentrifugenanlage im EG
Umsetzungszeitraum
02/2010 - 08/2013 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 768.900,00 €
[€ netto] ca. 768.900,00 €
Beschreibung der Planungsleistungen
Im Rahmen von Umbau-/Neubau- oder auch Sanierungsmaßnahmen planen wir die dafür notwendige technischen Ausrüstung der Maschinen- und
Rohrleitungstechnik, EMSR-Technik und/oder auch der Bautechnik.
EMSR-Technik

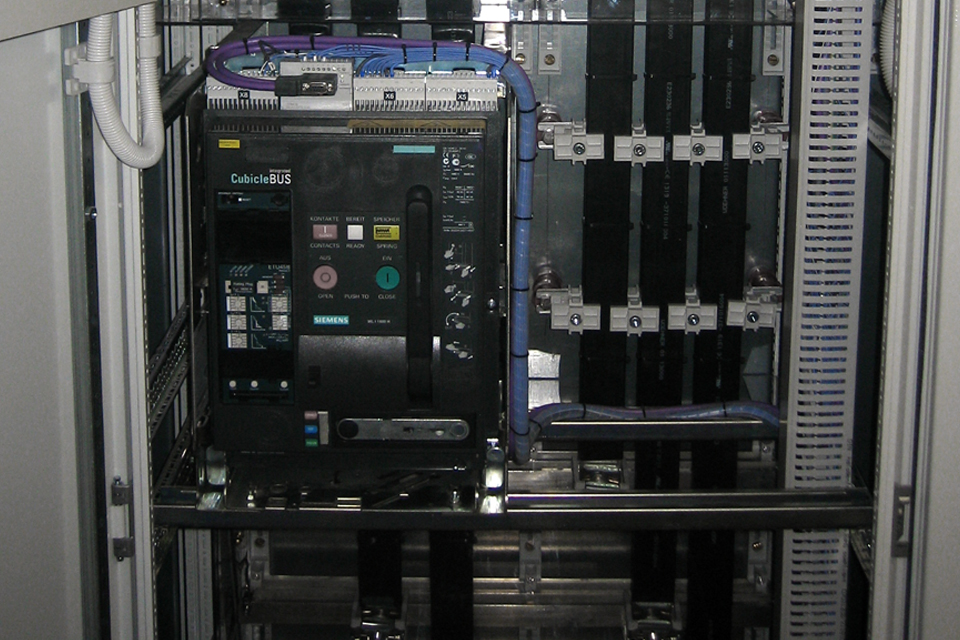

- Planung und Berechnung redundanter NSHV (Schlammpumpwerk) mit einem jeweiligen Bemessungsstrom von 2500A einschließlich Prüfung der Bemessungskurzzeitstromfestigkeit, der Bemessungsstoßstromfestigkeit und Kupplungsmöglichkeit
- Konzeptplanung zur Umsetzung von TNC auf TNS Systeme
- Planung von untergeordneten NSUV einschl. kompletter Mess- / Steuerungstechnik
- Planung zur Einbindung vorhandener Mess- / Steuerungstechnik
- Planung der Leitsystemanbindung bestehend aus Datenerfassung (KH Automation Projects) und Netzwerktechnik (HART / Profibus DP / Ethernet)
- Planung der Blitz- / Überspannungsschutzeinrichtungen
- Planung Potentialausgleich

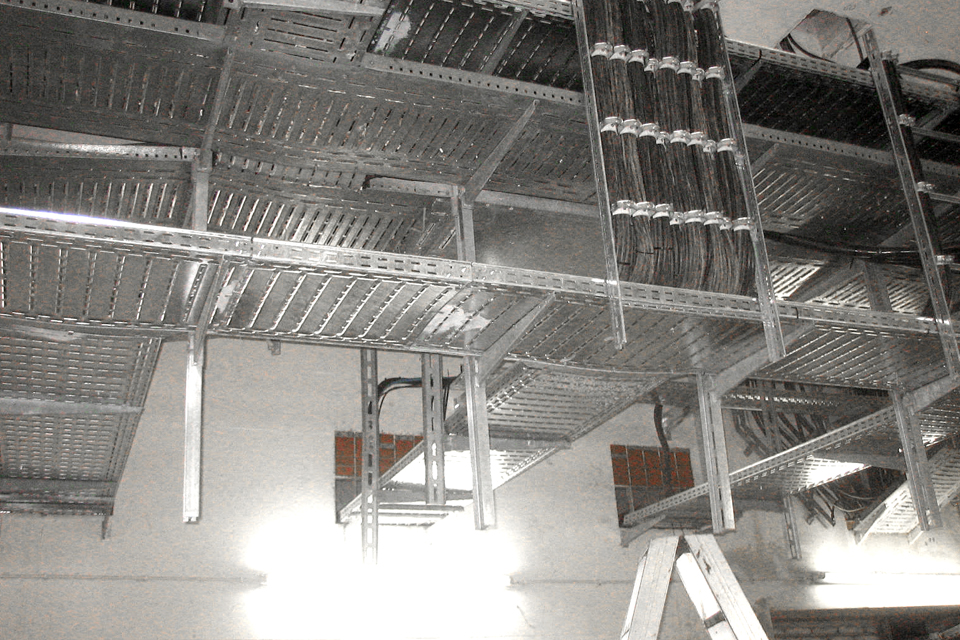

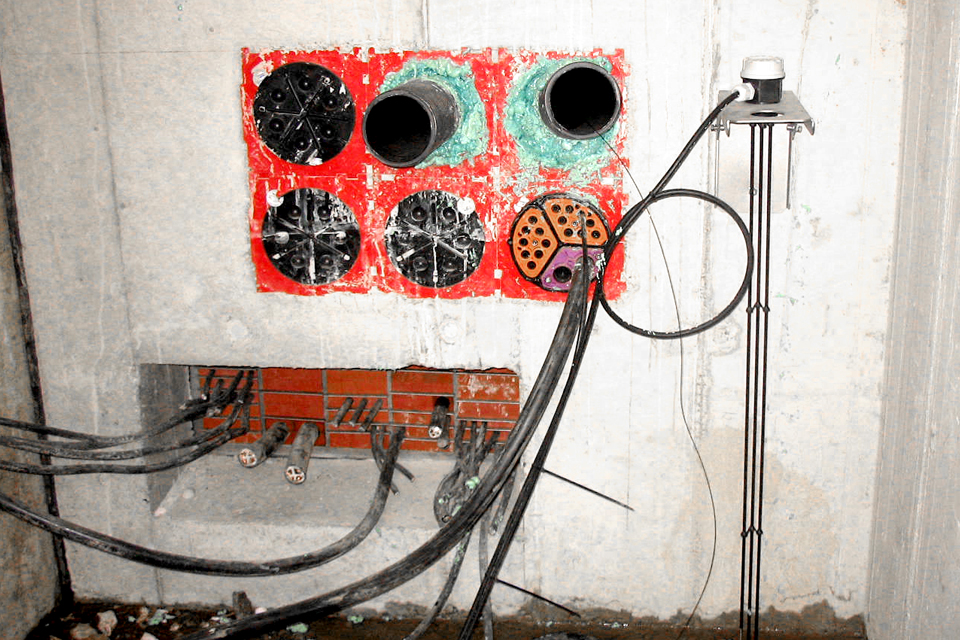

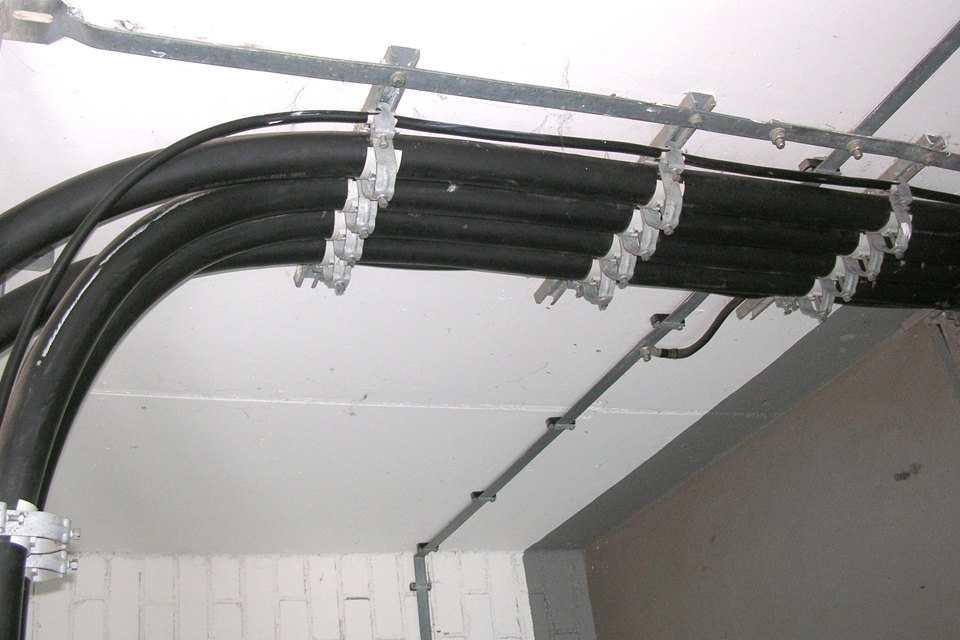

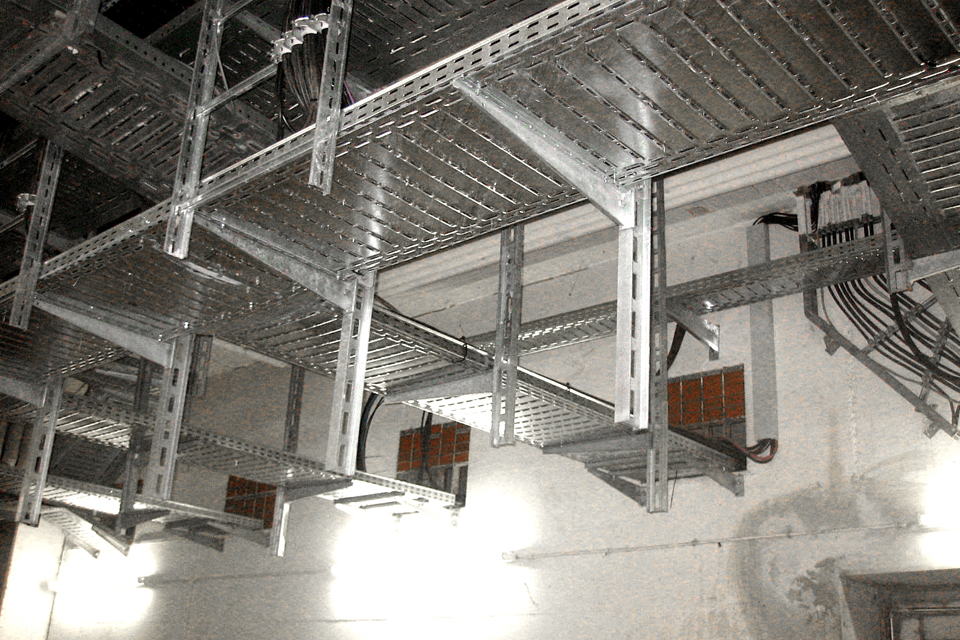

- Planung der kompletten Kabelanlage
- Gefährdungsbeurteilung und Planung von Schutzkonzepten
- Planung von Schaltraumklimatisierungen
