PROJEKT 17I110

Erneuerung der Schlammentwässerung in Aachen-Brand

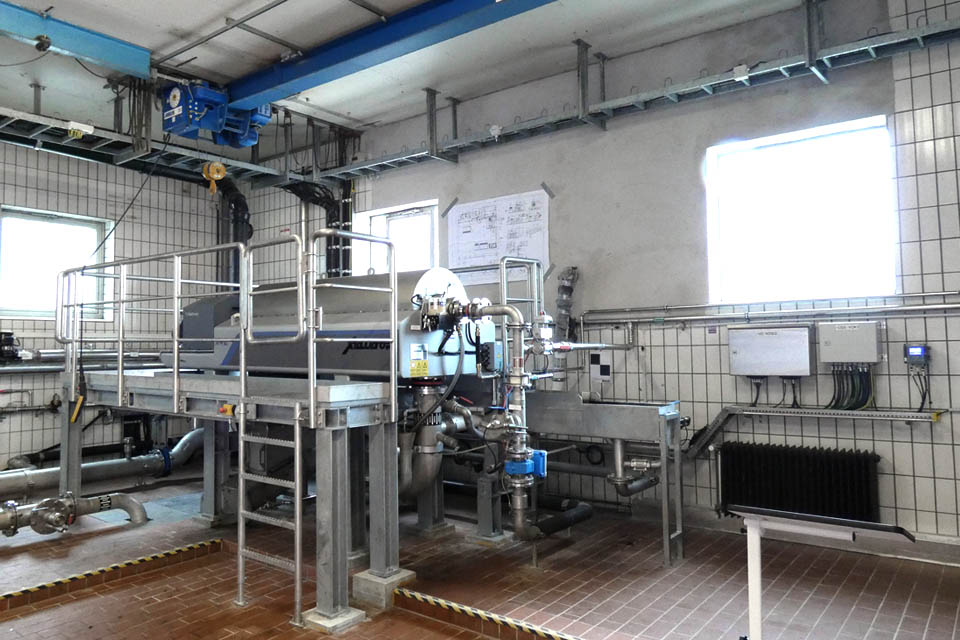

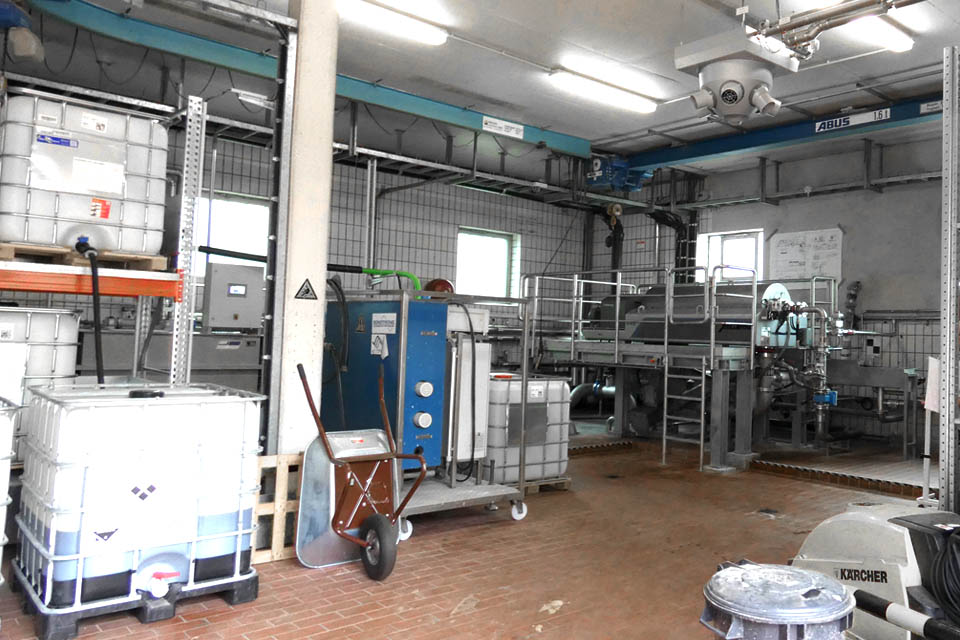

Erneuerung Maschinen- und EMSR-Technik der Schlammentwässerungszentrifuge und der maschinellen ÜSS-Eindickung im Gebäude der Schlammentwässerung auf der Kläranlage.
Besonderheiten: Die gesamten Umbauarbeiten erfolgten im laufenden Betrieb.

Detaillierte Informationen zum Projekt

Maschinen- und Rohrleitungstechnik
  • Erneuerung der Maschinen-, Armaturen- und Rohrleitungstechnik der Dickstoffpumpen bis zu den Schnittstellen, Planung einer zusätzlichen Dickstoffpumpe (Redundanz) zur Beschickung des Wirbelschichtofens
  • Erneuerung der Polymeranlagen und dazugehörigen Rohrleitungen sowie Armaturen bis zu den Schnittstellen, Automatisierung zur
    Umschaltung auf andere Zentrifugen
  • Automatisierung der Beschickung der Zentrifugen im Bereich der
    Vorerwärmung, hierzu werden die Rohrleitungen bis zu den
    Schnittstellen erneuert und es werden statt der Pneumatikschieber Absperrschieber mit E-Antrieb eingesetzt
  • Optimierung der Nacheindickerdurchmischung
  • Anpassungsarbeiten für die neue Maschinen- und
    Rohrleitungstechnik sowie Rückbau von nicht benötigen Komponenten
EMSR-Technik
  • Erneuerung der Frequenzumformer und Kabel der Zentrifugen sowie Einbindung ins Profibusnetzwerk
  • Erneuerung der Leistungs- und Signalkabel der Dickstoffpumpen,
    Polymeranlagen und Messtechnik sowie Anpassung der Schaltanlage
  • Neuaufbau der Leistungskabel der Rührwerke und Anpassung der Schaltanlage
  • Erweiterung der Schaltanlage für die elektrischen Absperrarmaturen der Polymeranlagen, Vorerwärmung und Dickstoffpumpen
  • Aktualisierung und Projektierung von Stromlaufplänen EPLAN P8
  • Ertüchtigung und Erneuerung der erforderlichen ABB Sicherungslasttrennleisten
  • Programmierarbeiten SPS – ABB der Schlammverbrennung
  • Zusätzliches Rohrfiltersystem für die Dickstoffpumpen –
    Schaltanlagen D+E
Bautechnik
  • 3 x Abbruch und Neuaufbau der Betonsockel der Dickstoffpumpen A, B, C
  • Sanierung der Bodenflächen und Herstellung einer
    rutschhemmenden Beschichtung im Bereich der Dickstoffpumpen D, E
  • Grundreinigung und Aufbringung einer rutschhemmenden
    Beschichtung der Fliesen im Bereich der Dickstoffpumpen A, B, C
Schlammbehandlung-Projekt 17I110

Leistungsumfang

Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5- 9
(Maschinentechnik & EMSR-Technik)
Schlammbehandlung-Projekt 17I110

Kenndaten

41.910 EW
Schlammbehandlung-Projekt 17I110

Umsetzungszeitraum

12/2017 - 03/2021 (Planung bis VOB-Abnahme)
Schlammbehandlung-Projekt 17I110

Kostenumfang

Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 828.000,00 €

Bilder zu PROJEKT 17I110

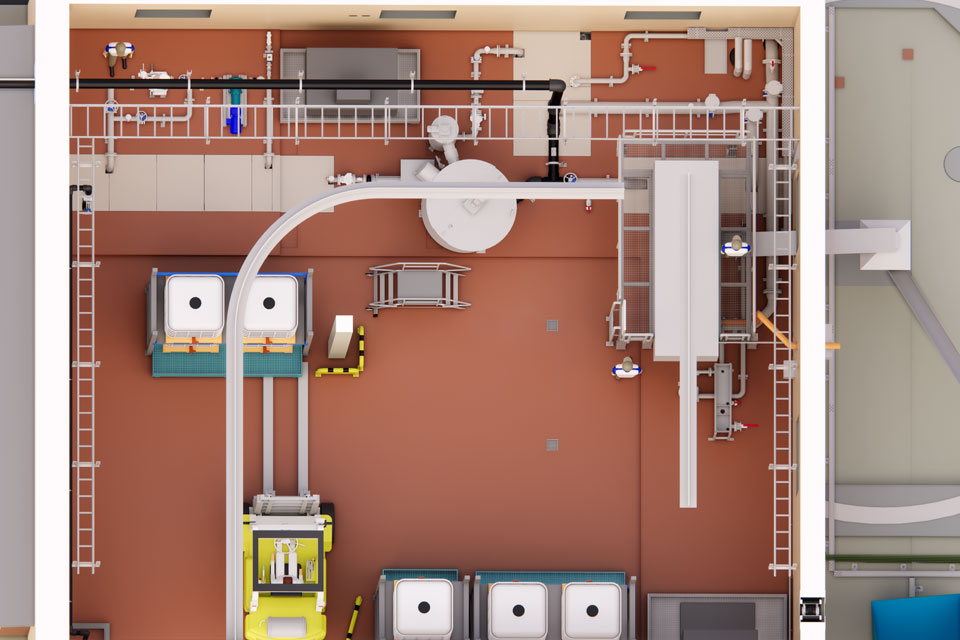

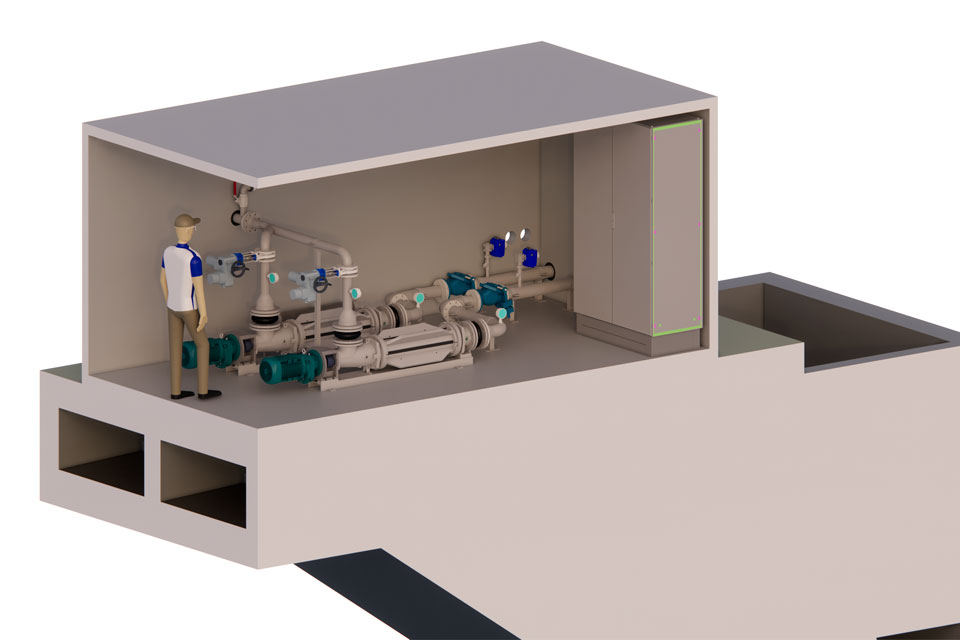

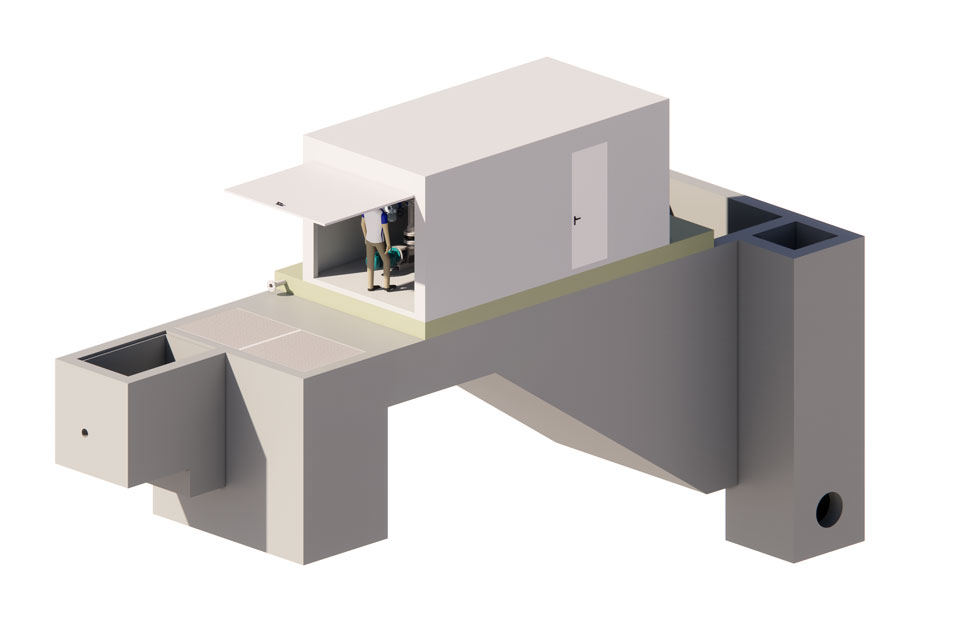

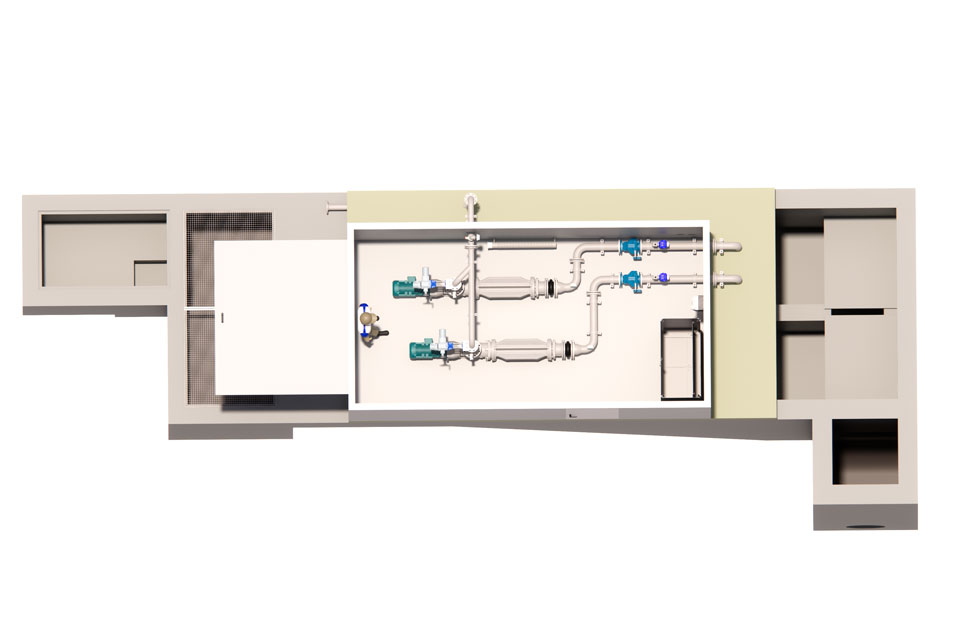

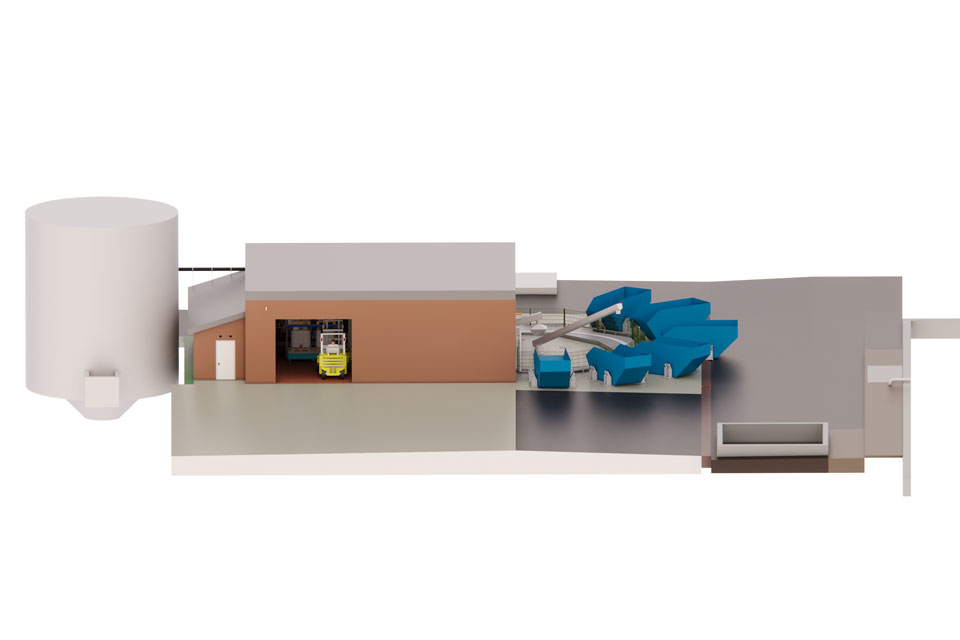

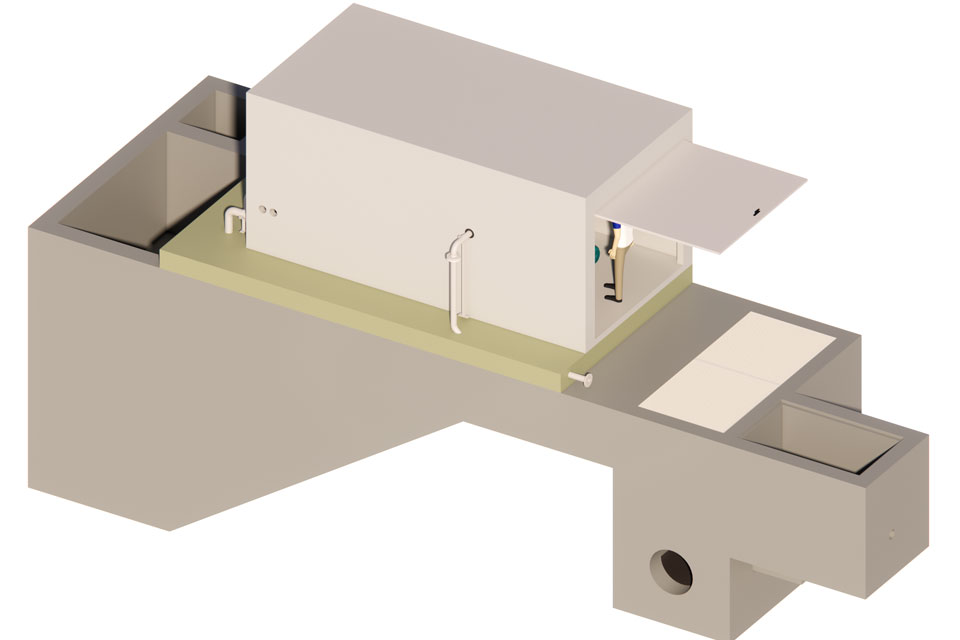

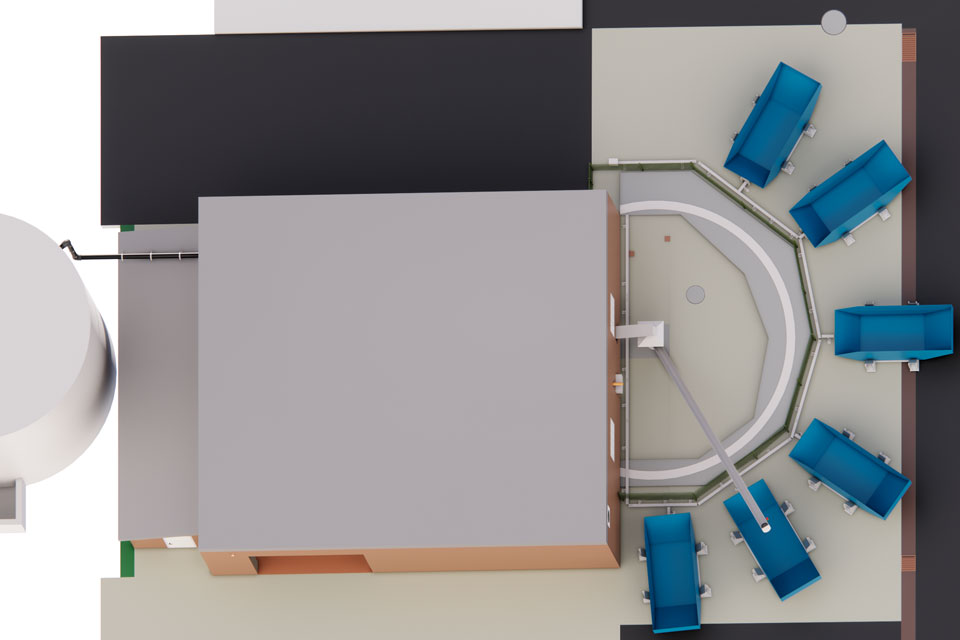

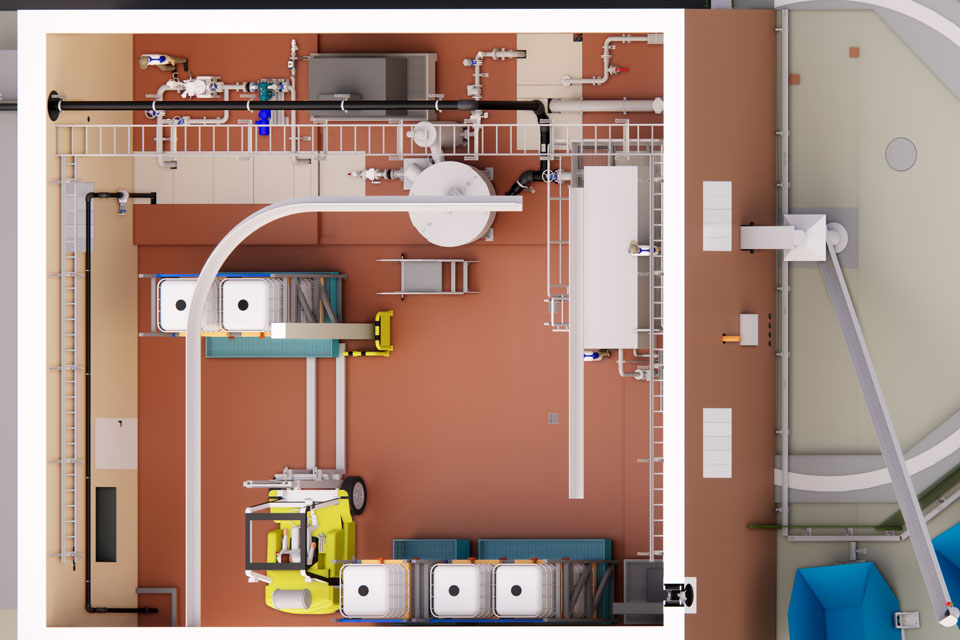

Umsetzung der Planung im 3D Programm
