Projekt-Referenz 17I117
Umbau der Schaltanlage und des Ex-Schutzes in Schmidt

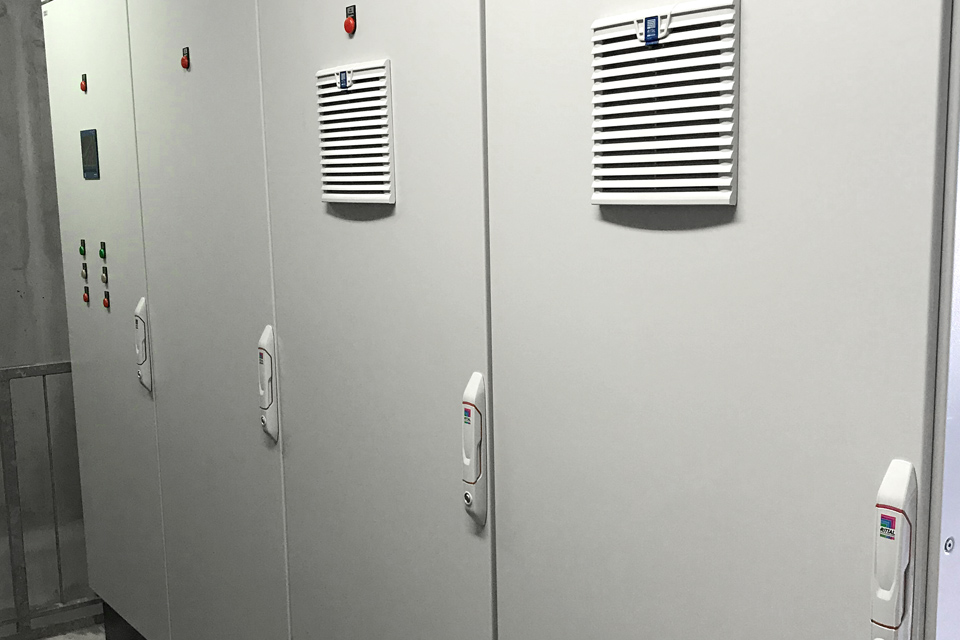

Erneuerung der Schaltanlage/Niederspannungshauptverteilung (NSHV) im Erdgeschoss des Betriebsgebäudes und Erneuerung der Schaltanlage (NSUV) innerhalb des Rechengebäudes auf der Kläranlage Schmidt. In die zu erneuernde Schaltanlage im Rechengebäude soll eine Gaswarnanlage integriert werden.![](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/Referenz-17I117_Schmidt_2-1.jpg)
Detaillierte Informationen zum Projekt
Maschinen- und Rohrleitungstechnik
- Demontage von Maschinen, Rohrleitungen, Armaturen, EMSR-Technik, Kabelanlage und Abbrucharbeiten von Betonsockeln
- Erneuerung der Maschinentechnik in der Schlammentwässerung. Hierzu zählen die Zentrifuge, des Steigförderers im Gebäude, des Schwenkförderer außerhalb des Gebäudes und der Polymeranlage
- Erweiterung und Umbau von Rohrleitungen / Armaturen in der Schlammentwässerung für Polymer, Zentratwasser, aerob
stabilisierter Schlamm und Betriebswasser - Erneuerung der Schlammbeschickungspumpe und des Mazerators und Aufbau einer Arbeits- und Wartungsbühne in Bereich der Zentrifuge
EMSR-Technik

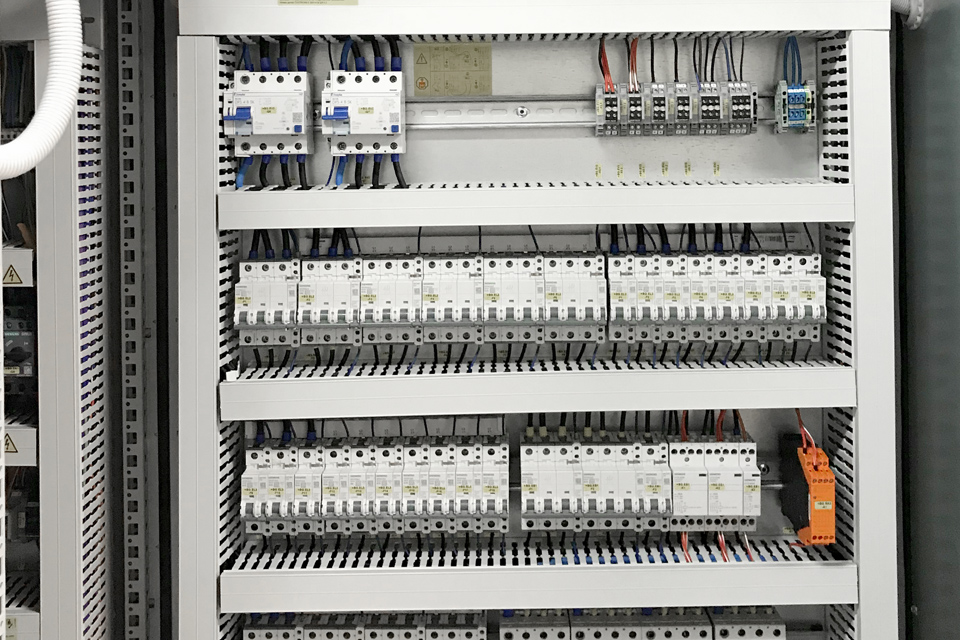

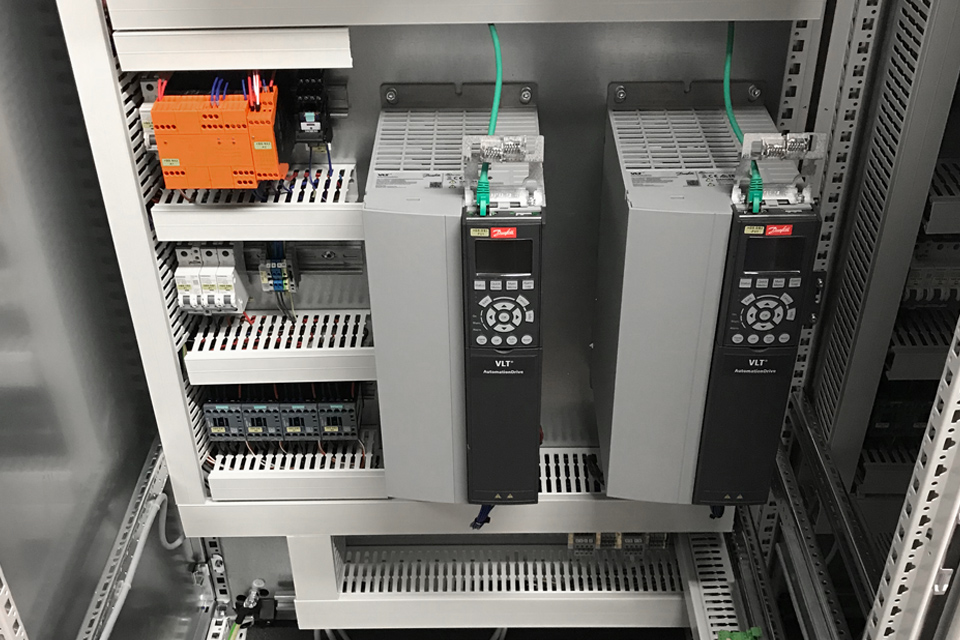

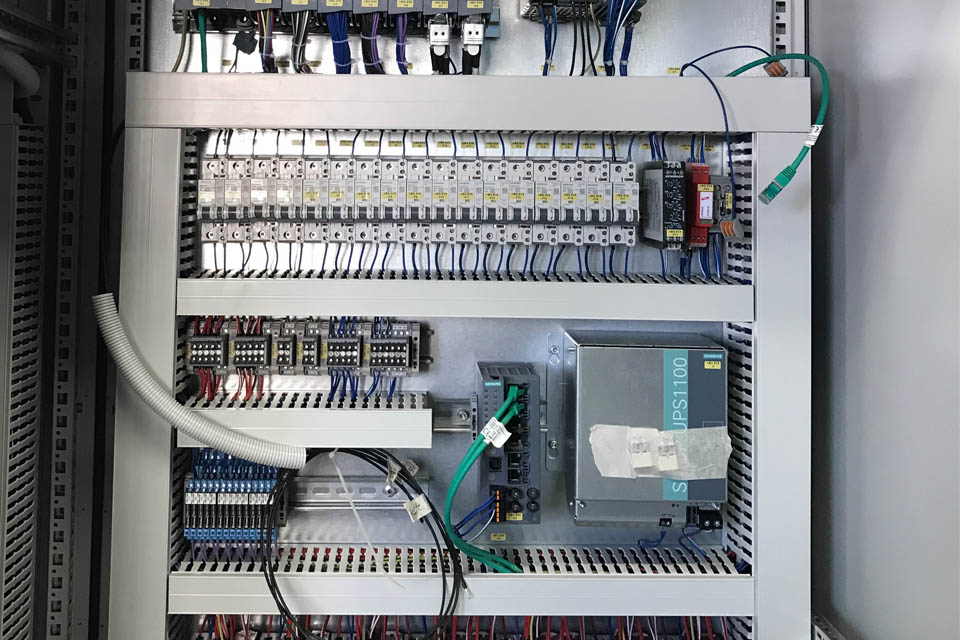

- Aufbau einer Schaltanlage mit einer SPS und Bediengerät in der Schaltschrankfront zur Steuerung der kompletten

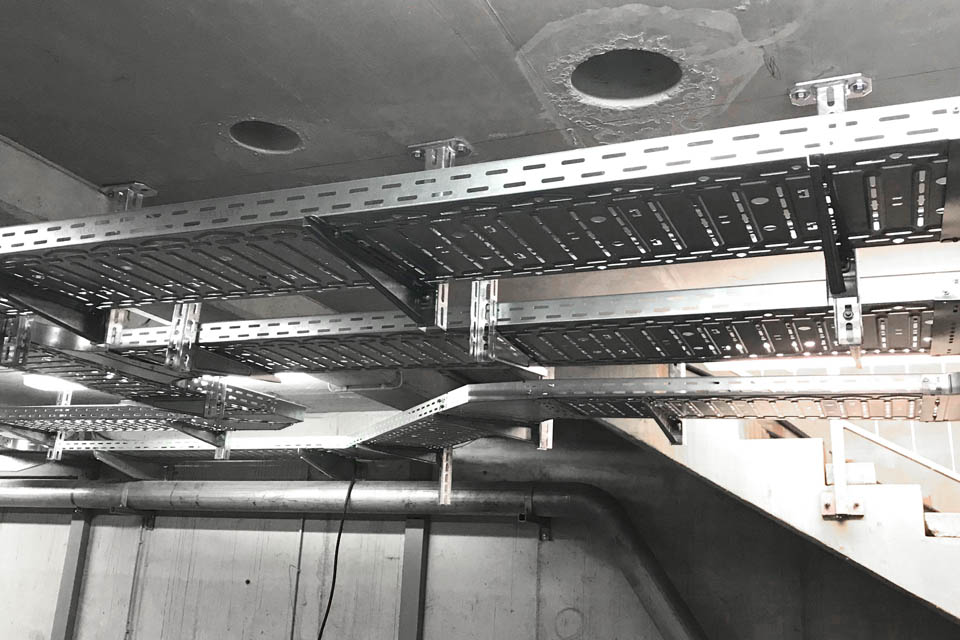

Schlammentwässerungskomponenten. Erneuerung der Kabelanlage für die
Schlammentwässerung und Maschinentechnik im Gebäude MSE,
Potentialausgleich im Außen- und Innenbereich - Erneuerung der Messtechnik bestehend aus TS-Messung,
Durchflussmessung, Druckmessungen und Temperaturmessungen
Bautechnik
- Erstellung von Fundamenten für den Steig- und Schwenkförderer
- Fliesenarbeiten im Bereich der Zentrifuge und Maschinen
![proj_icn_batt](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/proj_icn_batt-1.png)
Leistungsumfang
Ingenieurleistungen Maschinen- und Rohrleitungstechnik,
EMSR-Technik und Bautechnik, für die Leistungsphasen
2-3 & 5-9
EMSR-Technik und Bautechnik, für die Leistungsphasen
2-3 & 5-9
![proj_icn_clck](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/proj_icn_clck-1.png)
Umsetzungszeitraum
01/2017 – 10/2018 (Planung bis VOB-Abnahme)
![proj_icn_euro](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/proj_icn_euro-1.png)
Kostenumfang
Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 293.342,00 €
ca. 293.342,00 €
![proj_icn_star](https://www.delta-umwelttechnik.de/wp-content/uploads/2022/01/proj_icn_star-1.png)
Besondere Leistungen
Erstellung der Stromlaufpläne mit EPLAN P8 in der aktuellen Version
