PROJEKT 18I132
Sanierung im Bereich des Nacheindickers in Warendorf
Erneuerung der Maschinen- und der EMSR-Technik im Bereich des Nacheindicker auf der Kläranlage Warendorf.
Besonderheiten/Kenndaten: Aufgrund der baulichen Situation musste bei Reparaturarbeiten der Produktpumpen eine Krananlage errichtet werden. 80.000 EW
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 3 & 5- 9
(Maschinentechnik & EMSR-Technik)
(Maschinentechnik & EMSR-Technik)
Umsetzungszeitraum
05/2019 – 12/2020 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] 236.000,00 €
[€ netto] 236.000,00 €
Beschreibung der Planungsleistungen

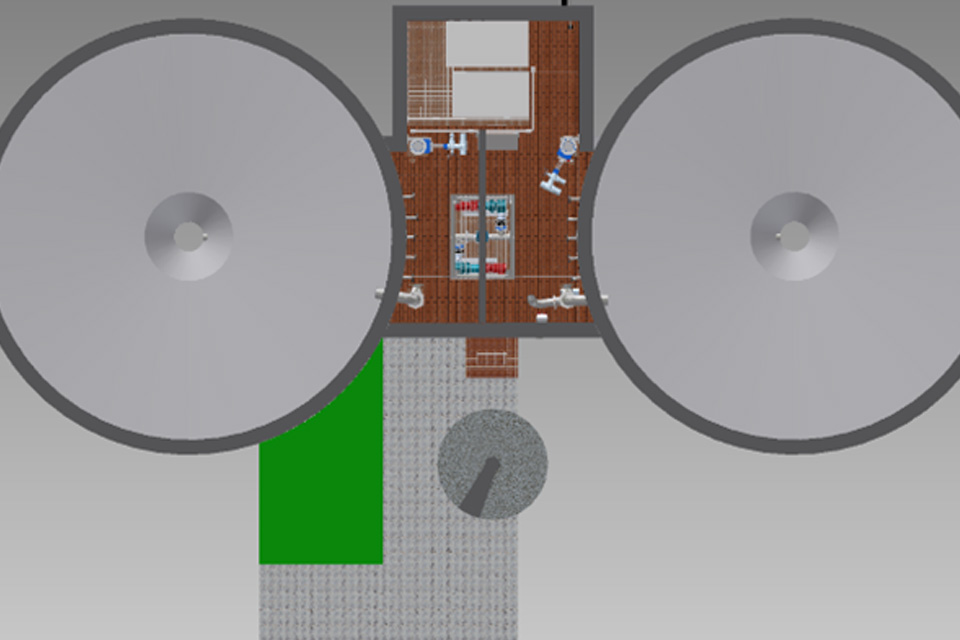

Unser Kunde betrieb in Warendorf eine eigene Zentralkläranlage. Die Kläranlage (80.000 EW). Im Rahmen der geplanten Umbaumaßnahme sollte die Maschinen- und die EMSR-Technik im Bereich der Nacheindicker auf der Kläranlage erneuert werden.
Maschinen- und Rohrleitungstechnik
- Demontage von vorhandenen Aggregaten, Rohrleitungen und Armaturen im Gebäude der Nacheindicker

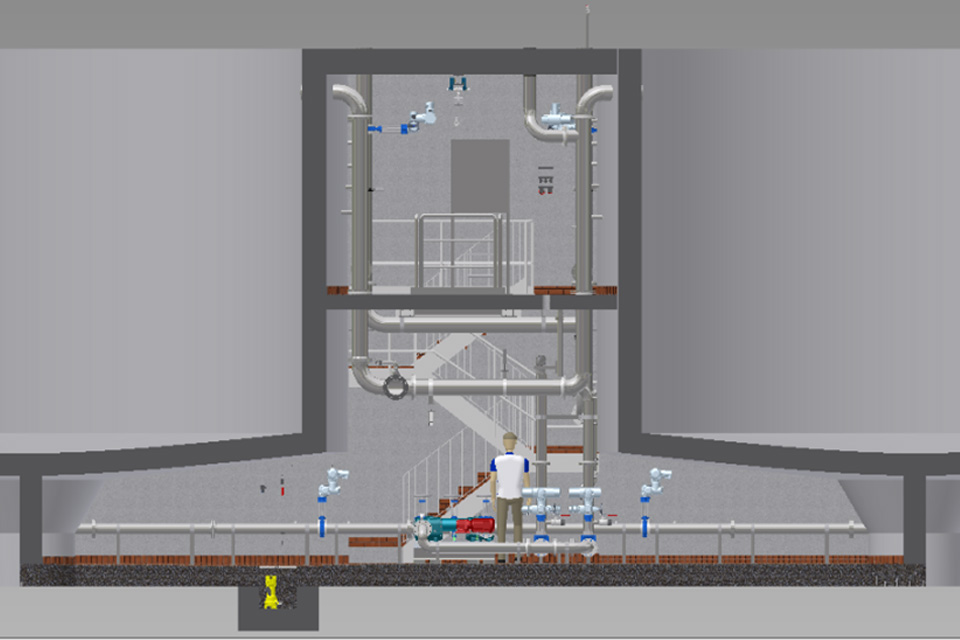

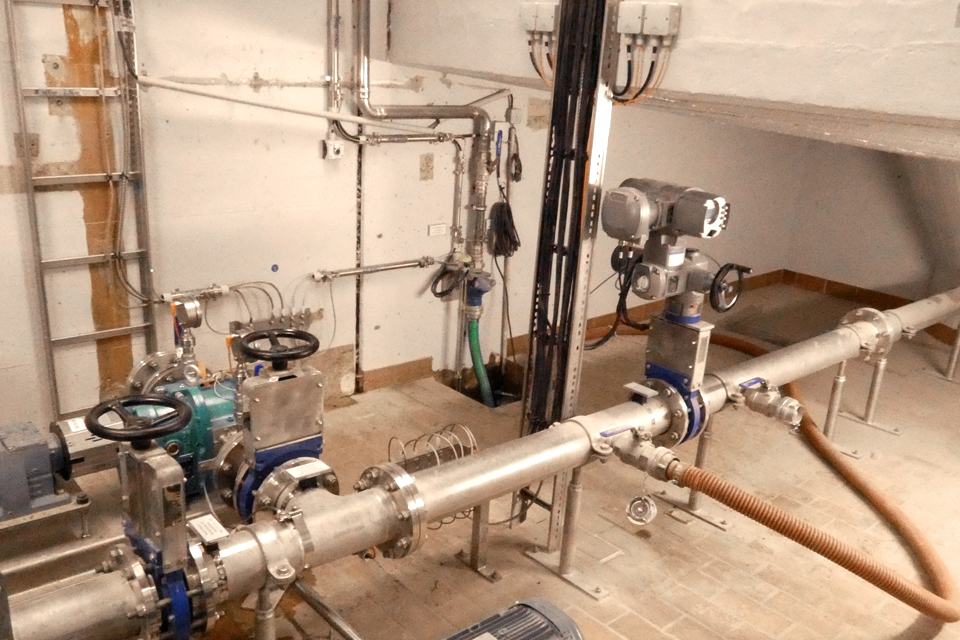

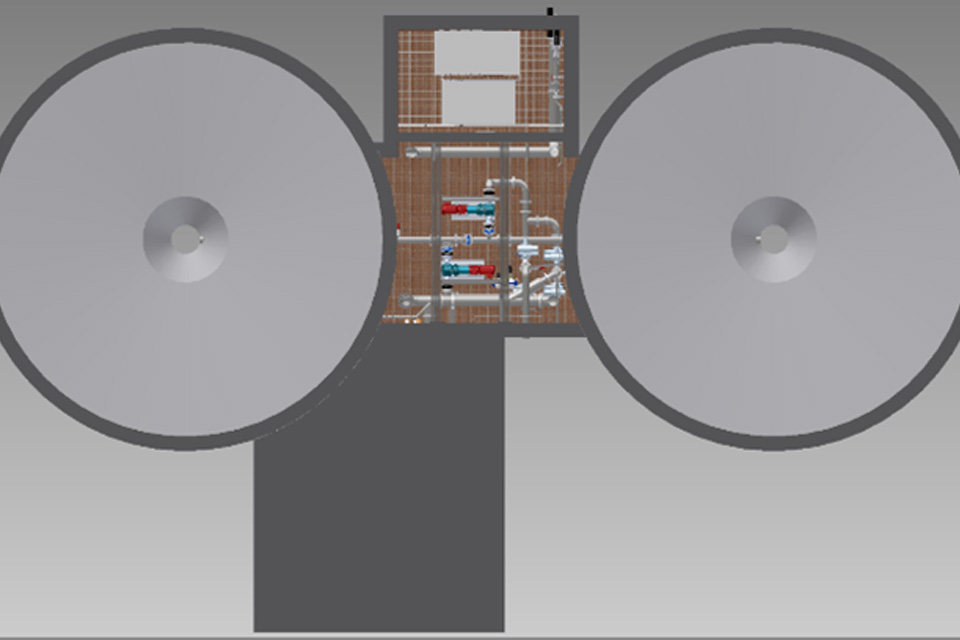

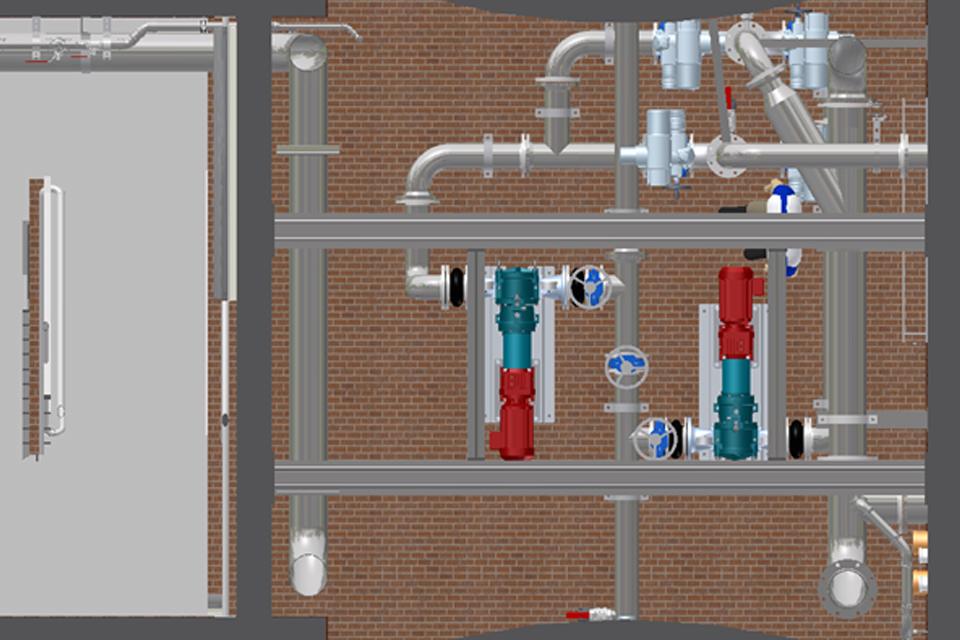

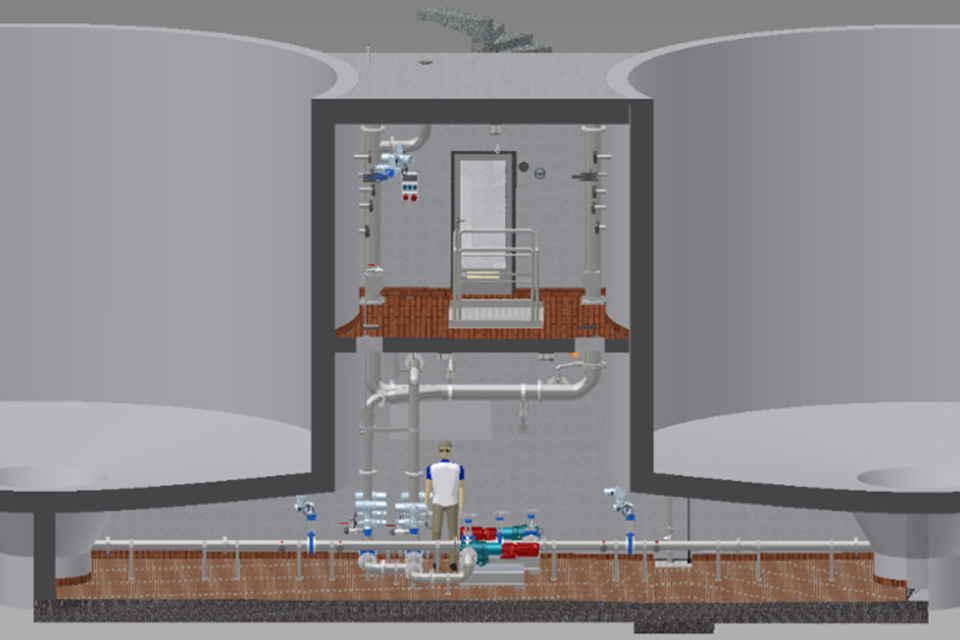

- Erneuerung der Maschinen-, Rohrleitungs- und Armaturentechnik im Bereich der Nacheindicker

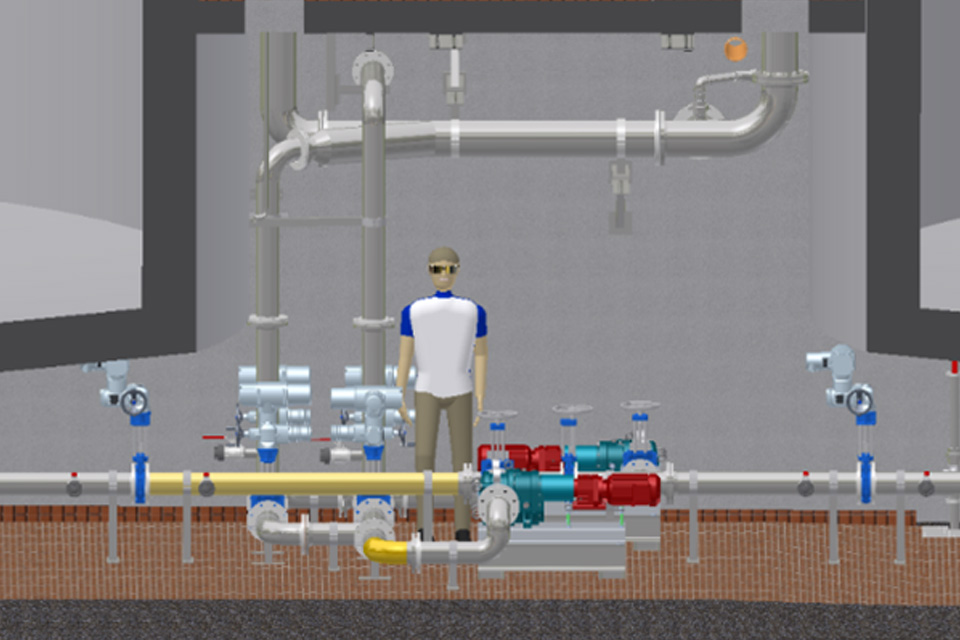

- Zwei neue Produktpumpen

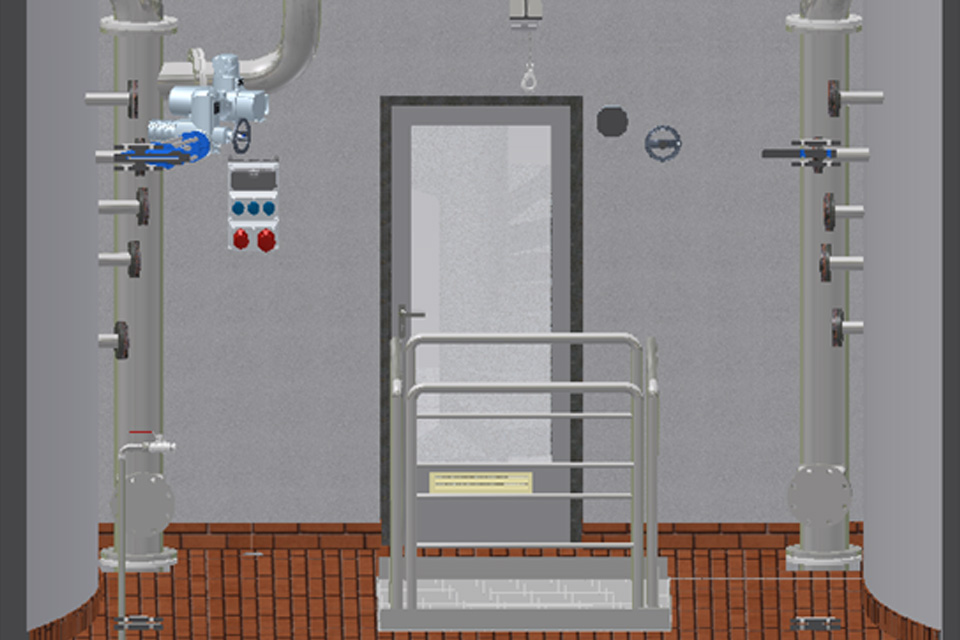

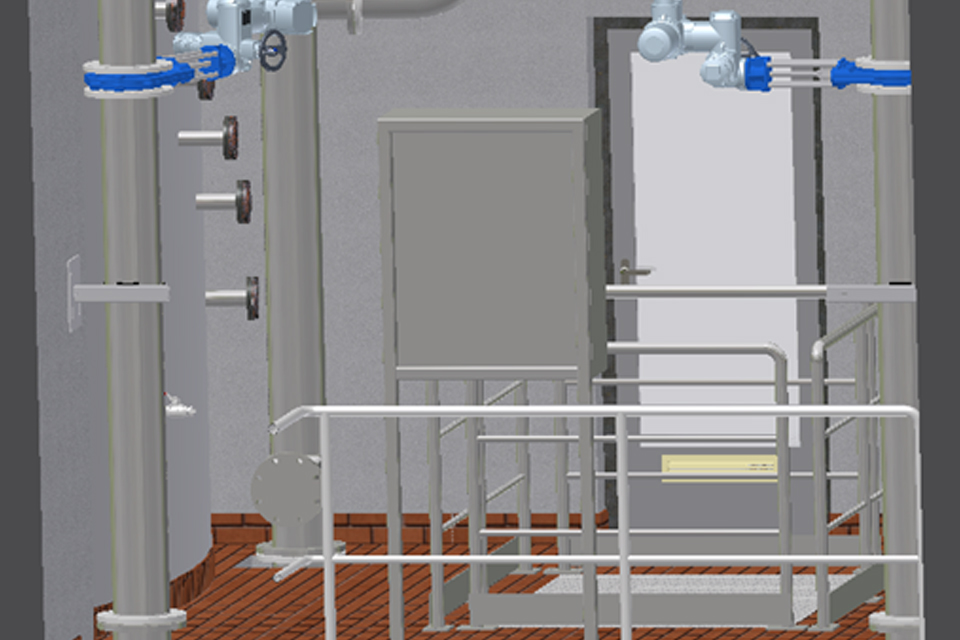

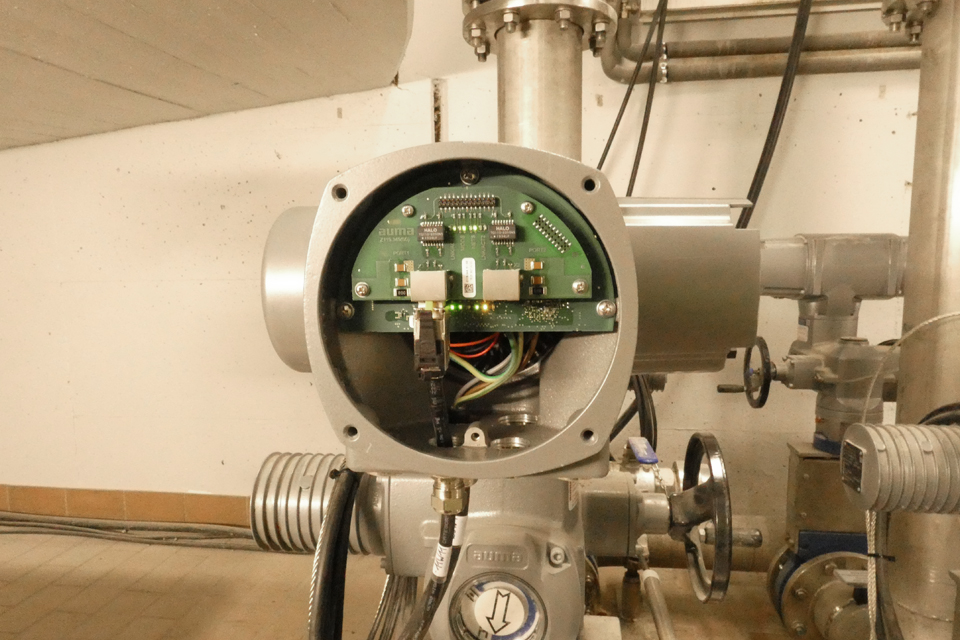

- Neue Absperrschieber mit E-Antrieb
- Neue Rohrleitungen bis zu den Anschlussflanschen DN 125 / DN 200
- Eine neue Entwässerungspumpe mit Armaturen und Rohrleitung

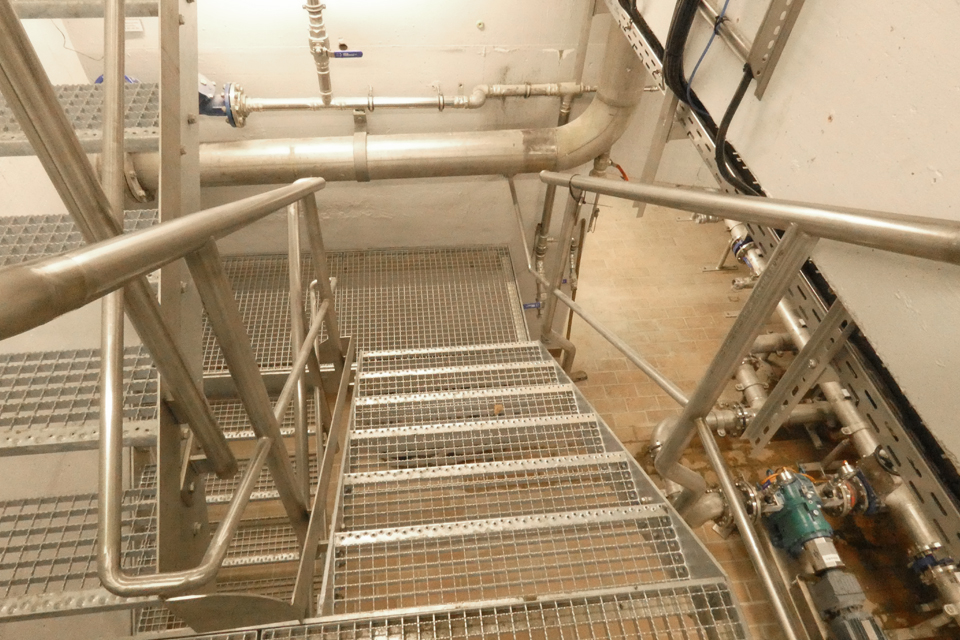

- Stahlkonstruktionen, Brauchwasserleitung
Elektrotechnik

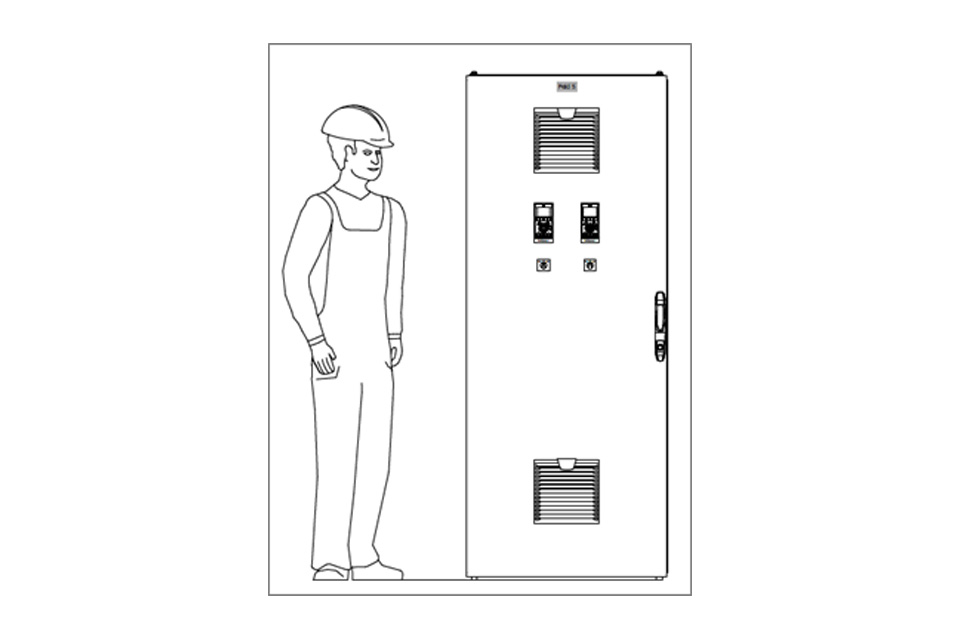

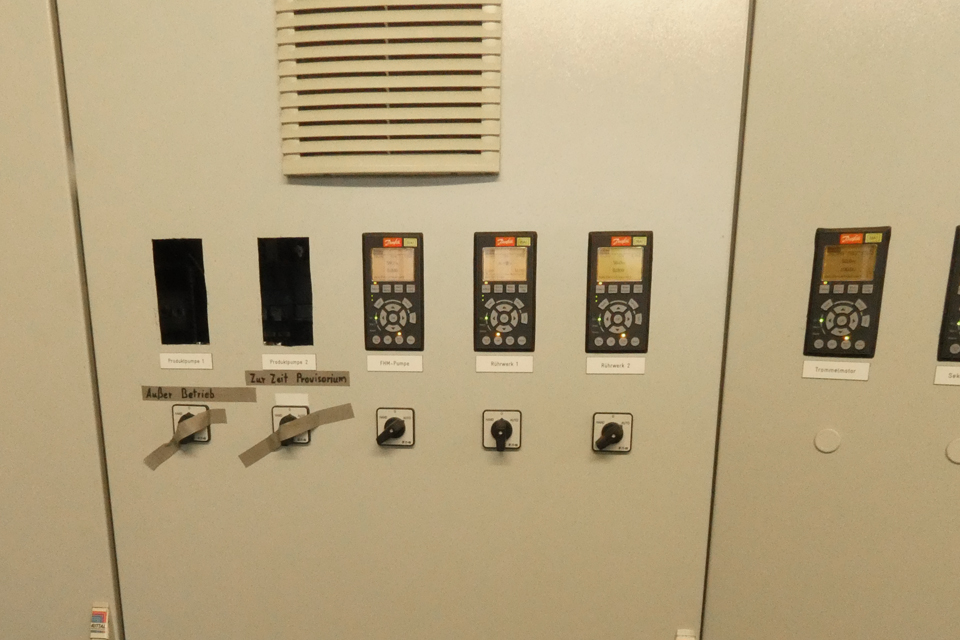

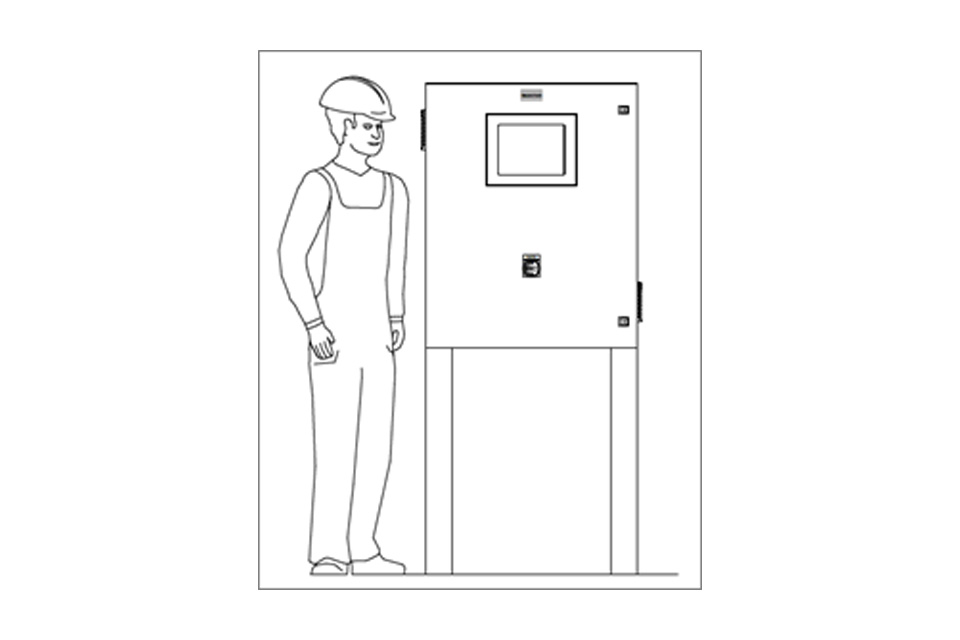

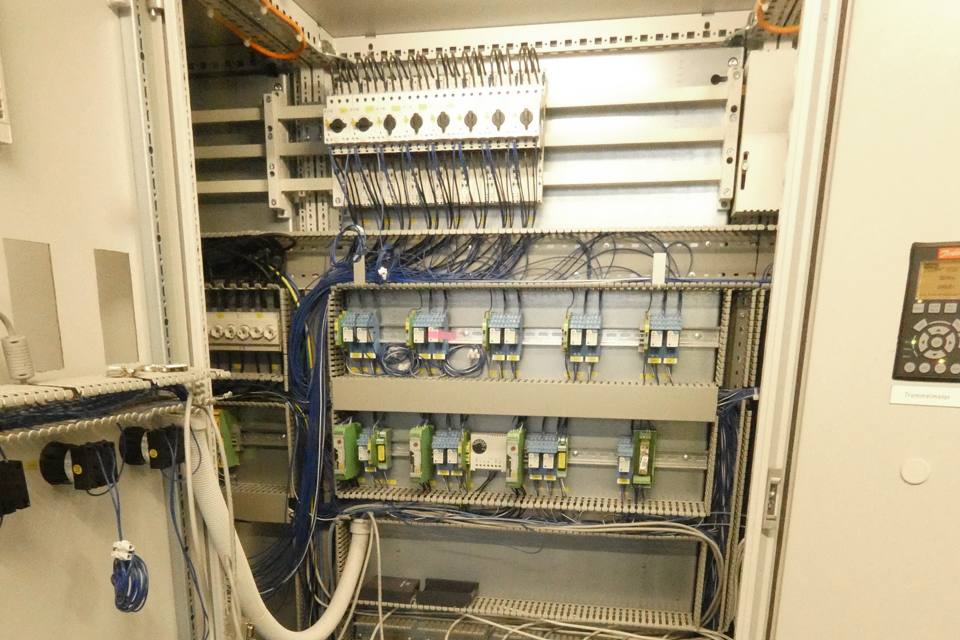

- Teilrückbau und Erweiterung der Schaltanlage Schlammentwässerung
- Erneuerung der Kabelanlage und der Kabeltrasse für die neuen Anlagenkomponenten im EG + UG der Nacheindicker
- Erneuerung der Elektroinstallation (z.B. Licht, Steckdose, Steuerstelle, etc.)
Bautechnik
- Herstellung einer Montageöffnung vom EG zum UG
- Rückbau der Auf- und Abgangstreppe aus Stahlbeton im EG / UG Nacheindicker
- Rückbau der Pumpensockel und Fliesenarbeiten
- Malerarbeiten im EG und UG der Nacheindicker
