PROJEKT 19I121
Ertüchtigung des Zwischenhebewerk A52 in Düren-Merken
Erneuerung der Maschinen- und EMSR-Technik im Schneckenpumpwerk A52 auf der Gruppenkläranlage sowie eine Bauwerkssanierung.
Besonderheiten/Kenndaten: 310.000 EW
(Maschinentechnik & EMSR-Technik)
Ingenieurbauwerke, HOAI 2013, LPH 1-3

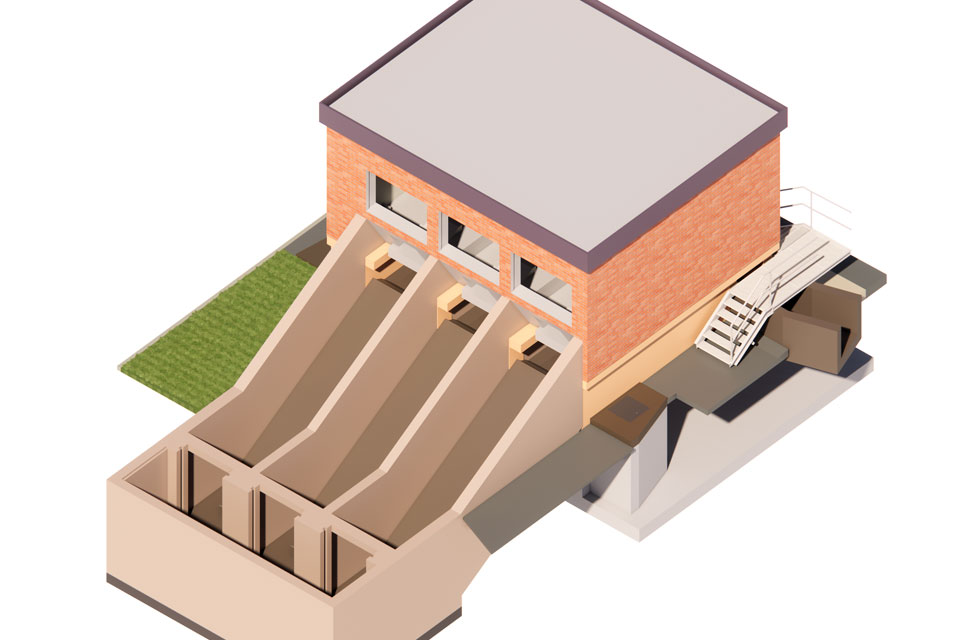

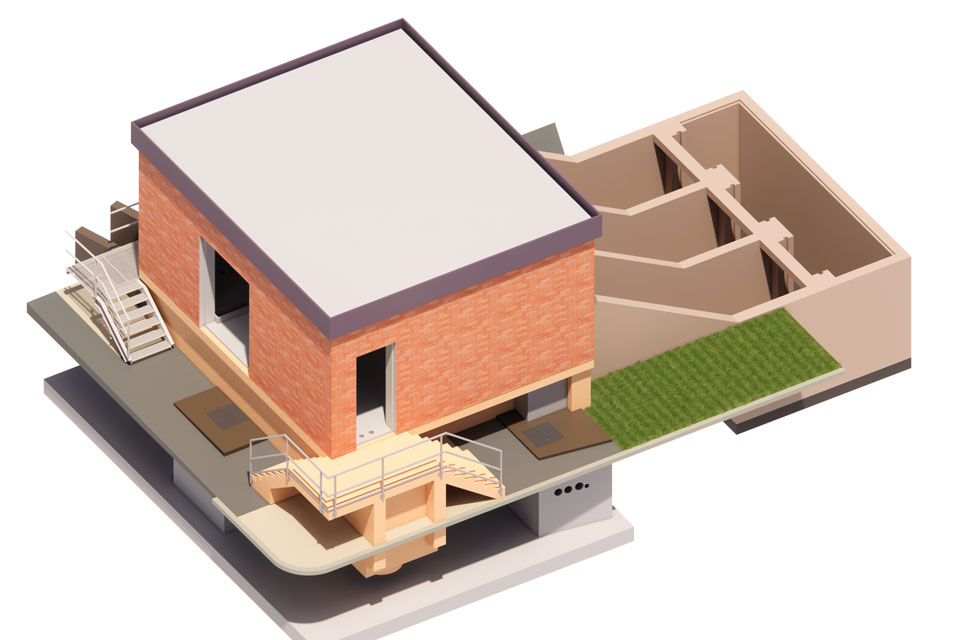

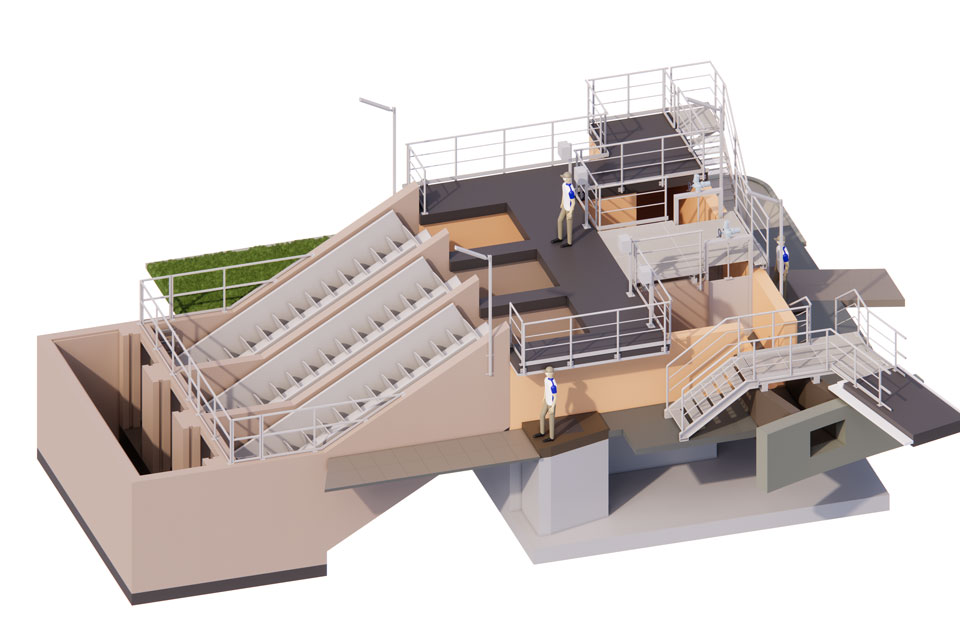

- Bestandsaufnahme durch 3D Laserscan

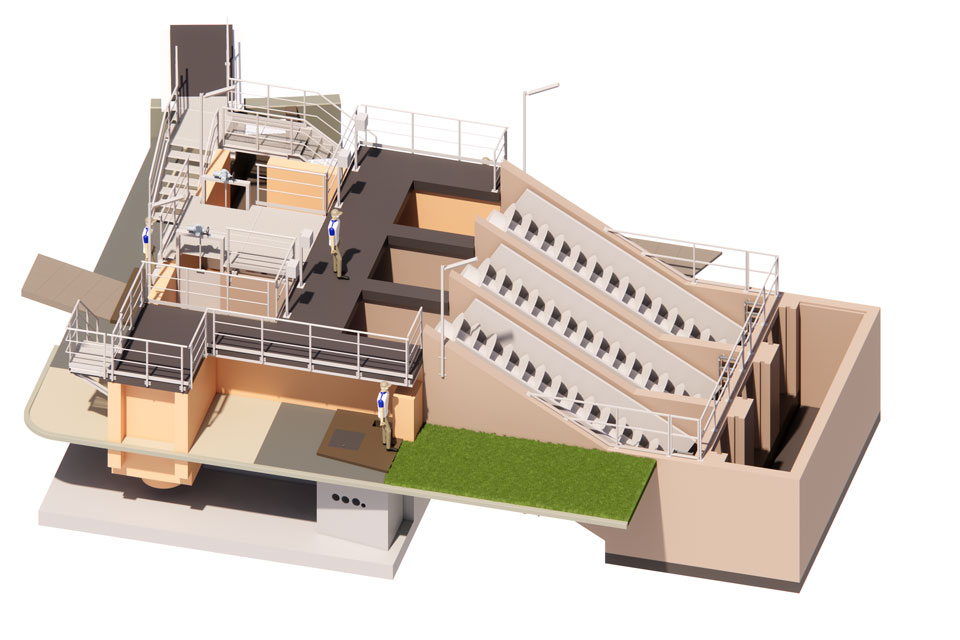

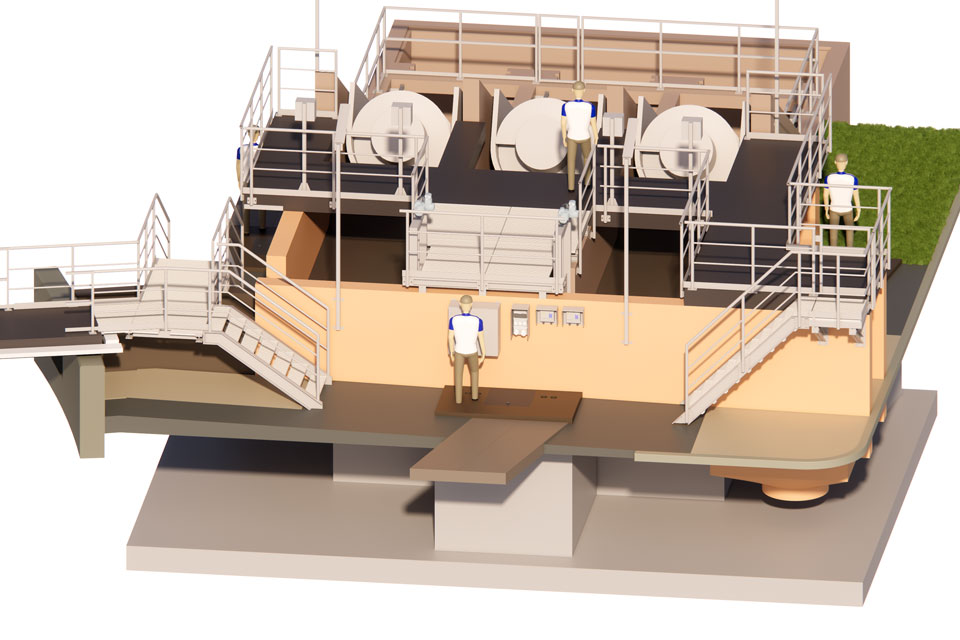

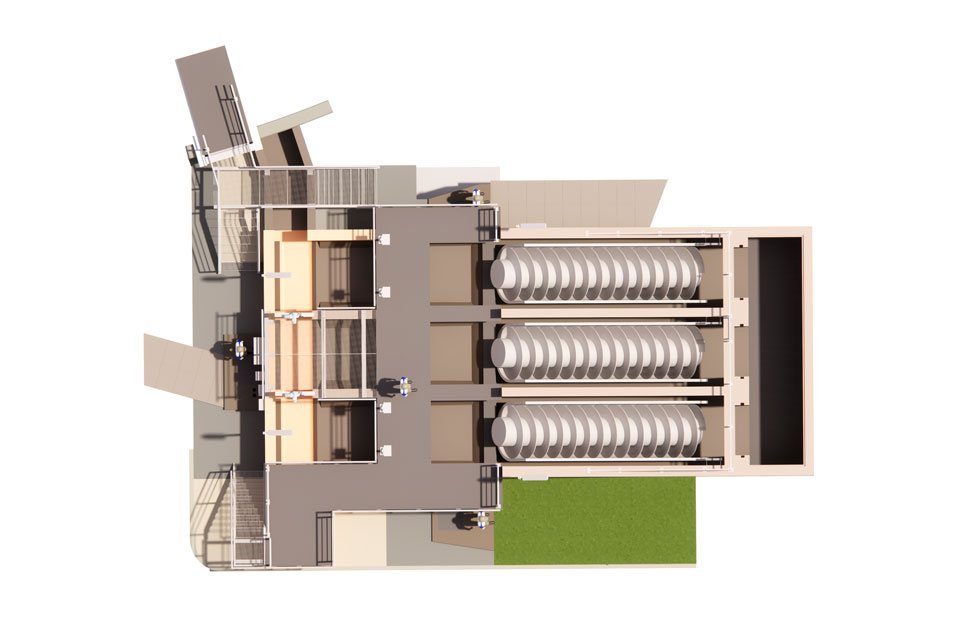

- Bauwerksplanerstellung
[€ netto] ca. 661.600,00 €
Beschreibung der Planungsleistungen
Beschreibung der Planungsleistungen

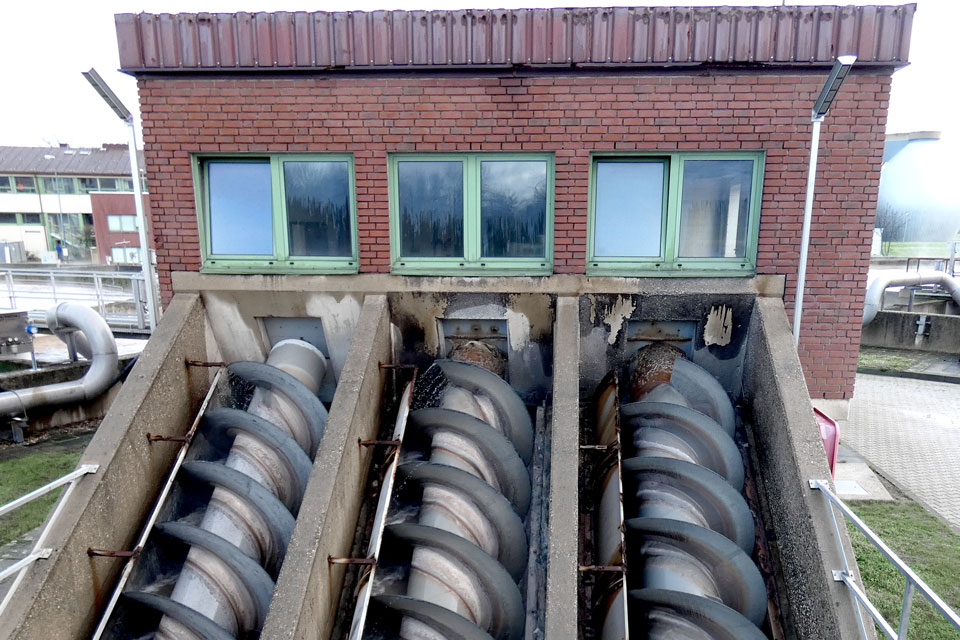

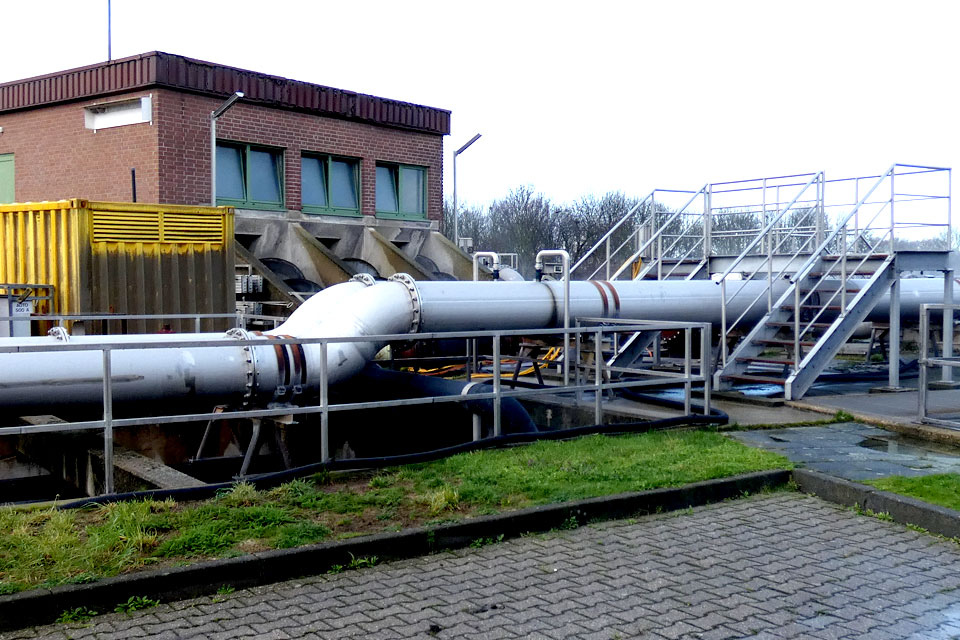

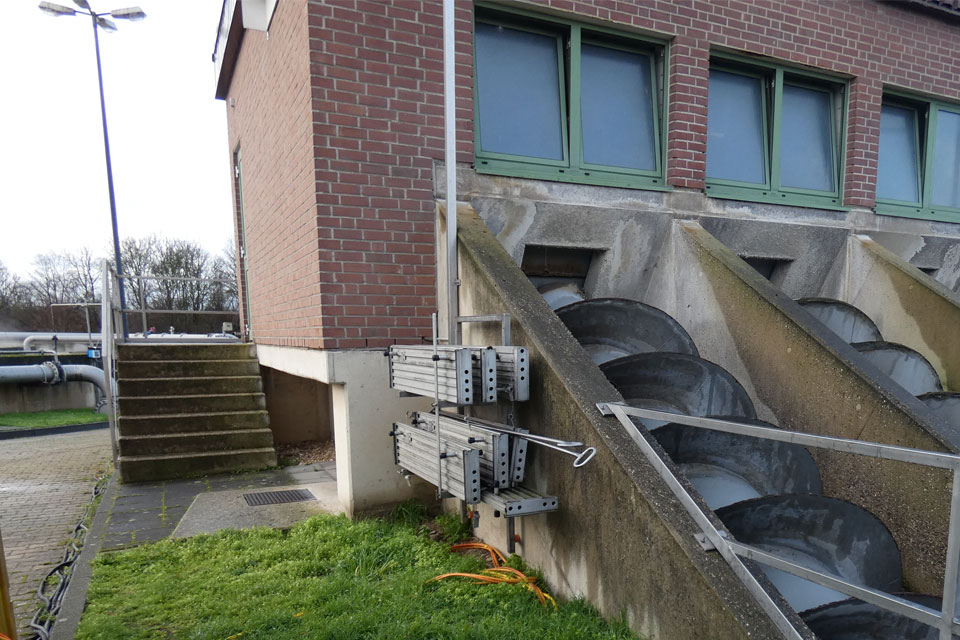

Unser Kunde betrieb in Düren eine eigene Kläranlage. Auf der Kläranlage enthalten sind zwei Schneckenpumpwerke, die das mechanisch gereinigte Abwasser mittels Schneckenpumpen in die biologische Reinigungsstufe heben. Die beiden Bauwerke sind baugleich und wurden im Jahre 1992 errichtet. Das Schneckenpumpwerk ist derzeit aufgrund statischer Probleme nicht mehr in Betrieb und sollte ertüchtigt werden.
Im Rahmen der geplanten Umbaumaßnahme ist vorgesehen gewesen, dass die Maschinen- und die EMSR-Technik im Schneckenpumpwerk erneuert wird. Weiterhin ist eine Bauwerkssanierung vorgesehen. Zum Bauvorhaben gehören u. a. folgende Leistungen:
Maschinen- und Rohrleitungstechnik
- Instandsetzung oder Erneuerung der Schneckenpumpen im Schneckenpumpwerk A52
- Erneuerung der Bypassschieber
- Rückbau und Neuaufbau von Stahlkonstruktionen
EMSR-Technik
- Demontage der Kabel und Kabeltrassen der Gebäude- und Anlagentechnik im Schneckenpumpwerk A52
- Neuaufbau der Kabelanlage und Elektroinstallationen
Bautechnik
- Betrachtung von 2 Umbauvarianten (offene oder geschlossene Bauweise)

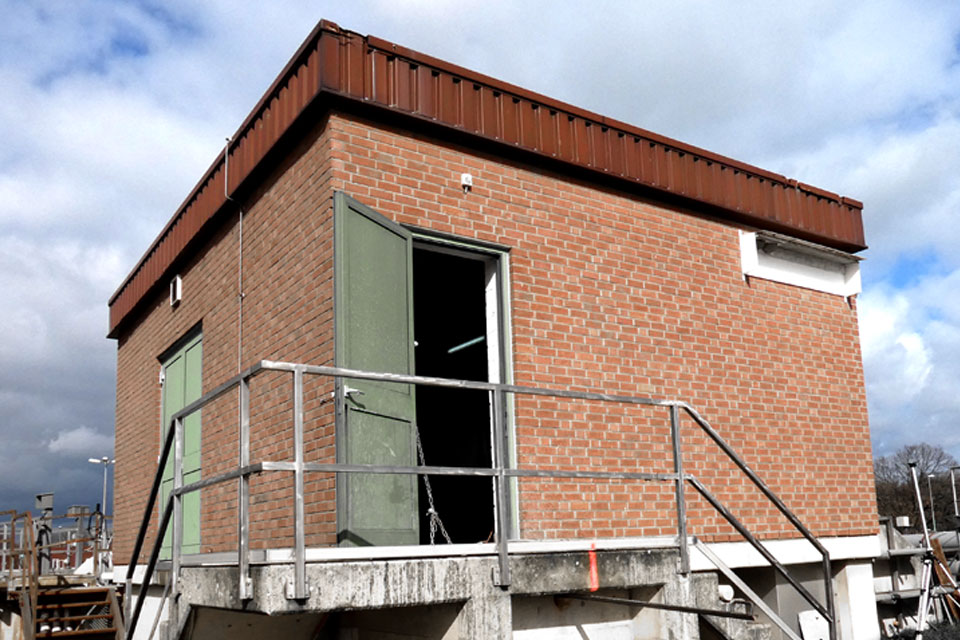

- Rückbau bzw. Abbruch des oberirdischen Gebäudes, Betonplatte und darunterliegenden Seitenwände der Kammern und des Verteilergerinnes bis zu den Schnittstellen
- Sanierung des Schneckenpumpensumpfes
- Herstellung von neuen Seitenwänden inkl. H2S Beschichtung
