PROJEKT 20I116
Erneuerung der Rechenanlage und des Sandfangs in Alsdorf-Bettendorf

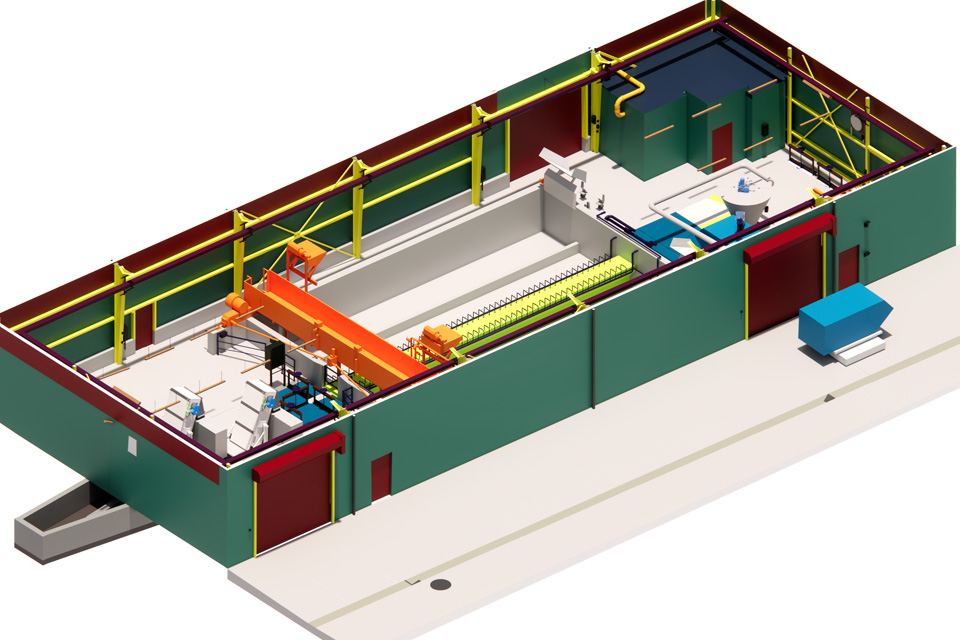

Erneuerung der Maschinen- und EMSR-Technik im Rechengebäude der Kläranlage Alsdorf-Bettendorf. Vollständiger Austausch der Rechenanlage und des Sandaustragsystems einschließlich der zugehörigen Wasch- und Containeranlagen.
Detaillierte Informationen zum Projekt
Maschinen- und Rohrleitungstechnik
- Rückbau der alten Grobrechen vor dem Sandfang

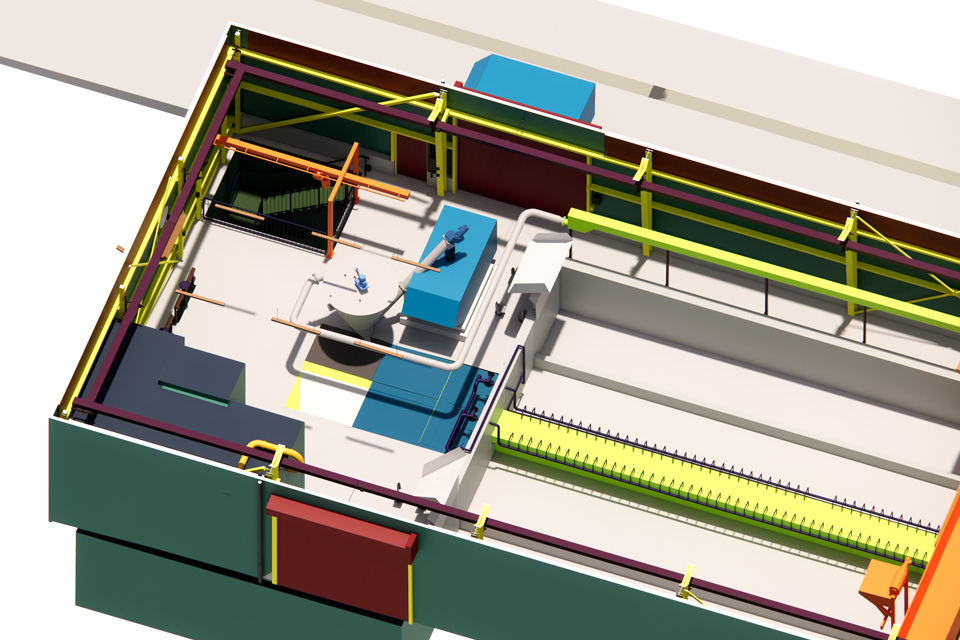

- Auslegung und Dimensionierung neuer Feinrechen für die bestehende Rechenrinne sowie für den Zulauf von 420 l/s, Feinrechenausführung mit Rechengutwaschpresse, redundante Ausführung
- Rückbau der vorhandenen Feinrechen hinter dem Sandfang
- Rückbau des alten Sandklassierers

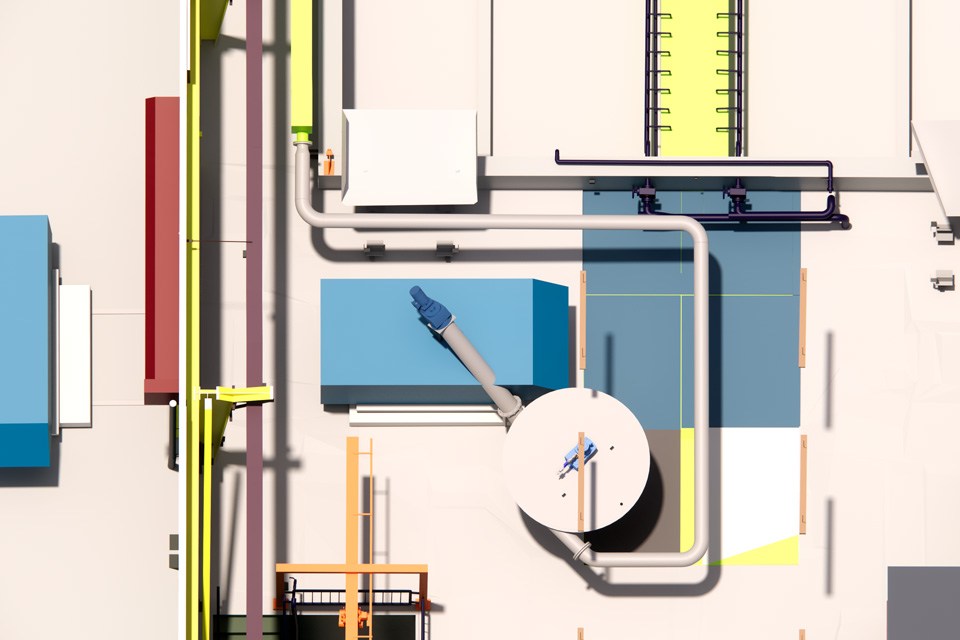

- Optimierung des Sandaustrages, Auslegung und Dimensionierung eines neuen Sandwaschklassierers an einem anderen Aufstellort, Umplanung der Zulaufrinne und Rohrleitungen
- Erneuerung und Optimierung der Containerverladung für zukünftig separate Entsorgung der Stoffe Rechengut, Sandfanggut und Fettfanggut

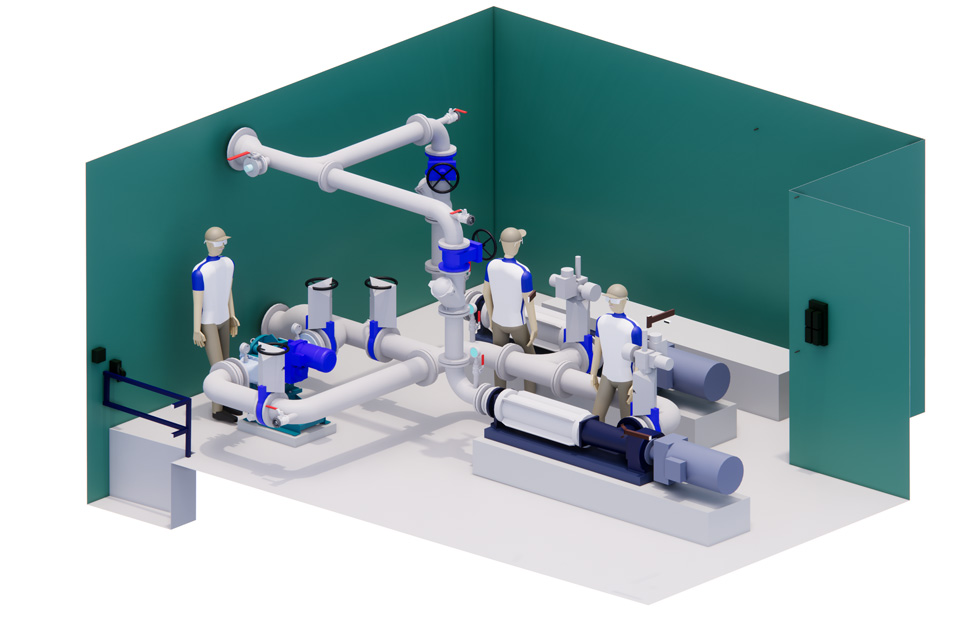

- Rückbau und Erneuerung der Primärschlammpumpen, Mazerator, Absperrarmaturen und Rohrleitungen im Pumpenraum
- Erneuerung der Primärschlammschieber im Bereich der Vorklärung
EMSR-Technik
- Variantenuntersuchung zur Aufstellung der neuen Schaltanlage
- Ermittlung und Dimensionierung der Schaltanlagengröße für das gesamte Rechengebäude, Vorklärung und Höchstlastbelebungsbecken (10 Felder)
- Erneuerung der kompletten Kabelanlage inkl. Dimensionierung 5-poliges Einspeisekabel, Dimensionierung und Auslegung Kabeltrassierung von Energiestation bis ins Rechengebäude
- Erneuerung der vor Ort – Steuerstellen (Ex-Ausführung)
- Erneuerung der Messtechnik
- Berücksichtigung Hochwasserschutz
- Anbindung der Rechenanlage an das vorhandene Prozessleitsystem
Bautechnik
- Betonschnitt zur Deckenanpassung für die neuen Feinrechen
- Herstellung von Schienensystemen der Containerverladungen
- Rückbau der alten Betonfundament und Erneuerung der Betonfundamente für die Primärschlammpumpen
- Reprofilierung Oberfläche Abbruchbereiche
- Untersuchung von Aufstellvarianten für den Sandwaschklassierer
- Herstellung Kabeltrasse mit Kabelzugschächten von der Energiestation zur MSE, Biologie bis zur Raumzelle (Kabelleerrohre)

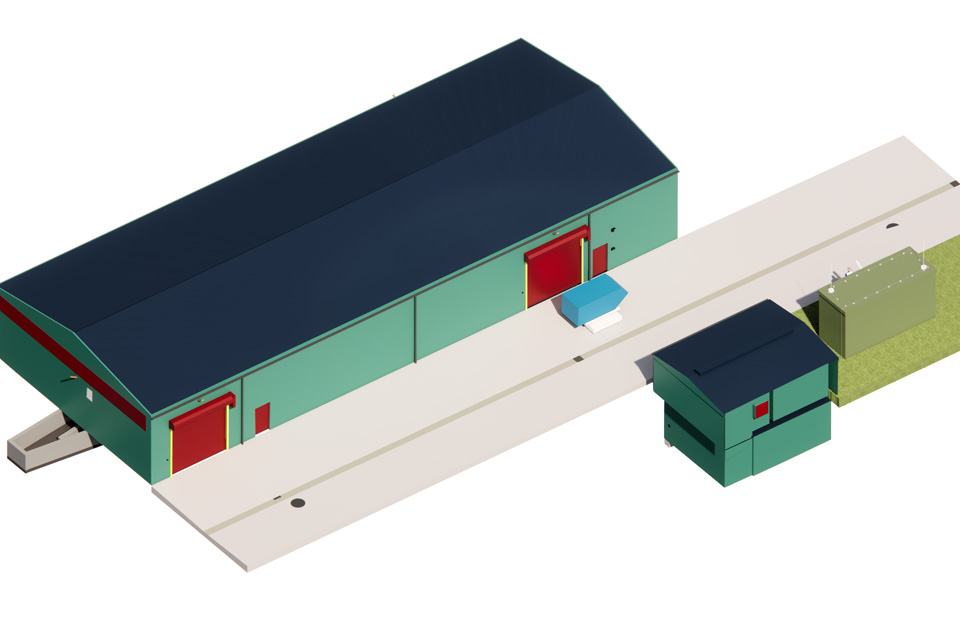

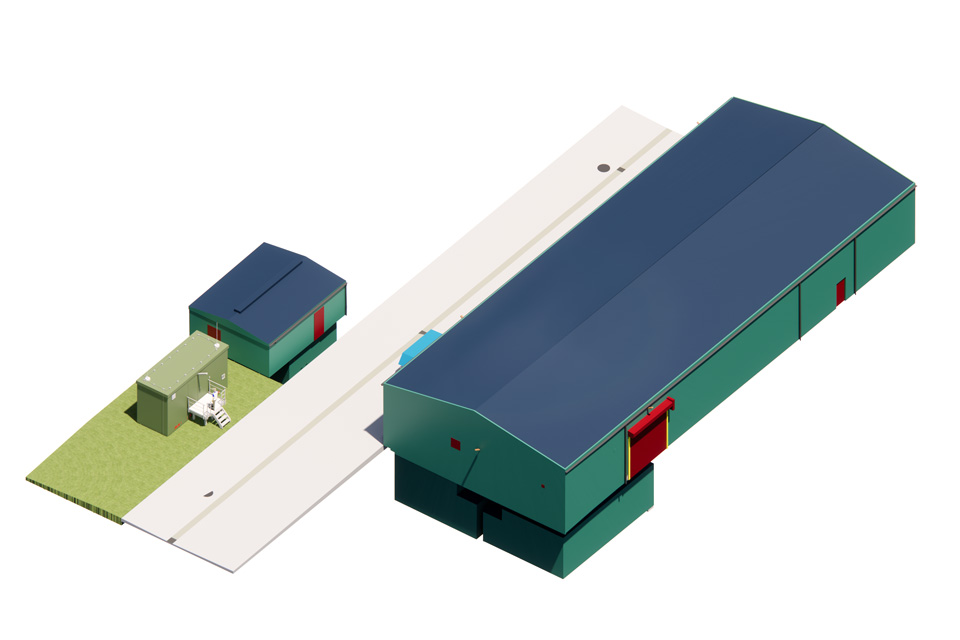

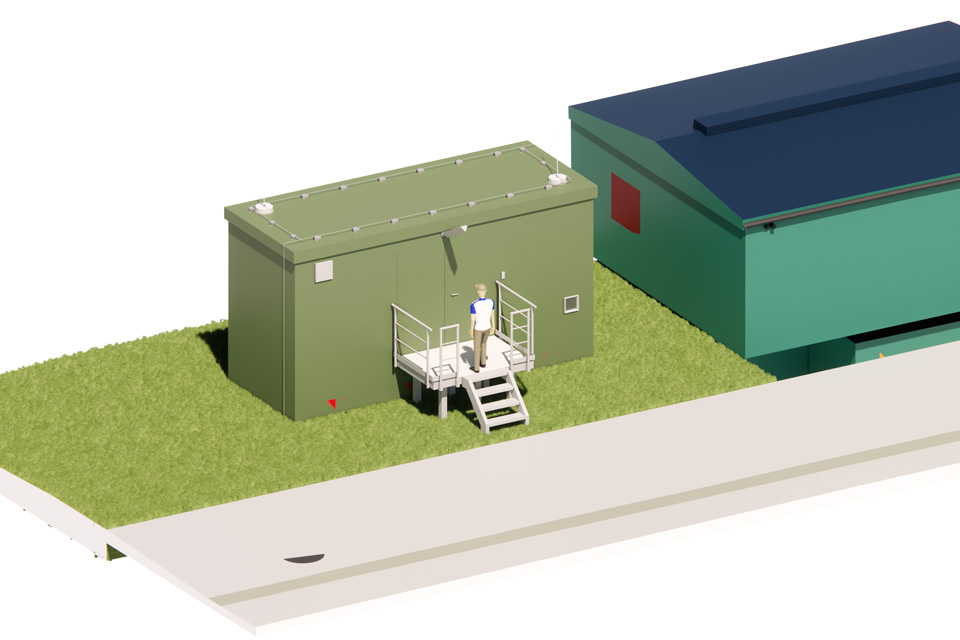

- Tiefbau- und Pflasterarbeiten sowie Aufstellung einer Raumzelle am Rechengebäude für die neue Schaltanlage unter Berücksichtigung der Hochwasserziele
- Kabeltrassierung von der Raumzelle ins Rechengebäude und Außenbereich
- Herstellung Schieberschacht für die Primärschlammschieber
Leistungsumfang
Ingenieurbauwerke, HOAI 2013, LPH 1-3 & 5-9,
Tragwerksplanung, HOAI 2021, LPH 1-5
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik
Tragwerksplanung, HOAI 2021, LPH 1-5
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik
Kenndaten
50.000 EW
Umsetzungszeitraum
09/2021 – voraussichtlich 07/2025 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme [€ netto]
voraussichtlich ca. 2.235.000,00 €
voraussichtlich ca. 2.235.000,00 €
Besondere Leistungen
Bestandsaufnahme durch 3D Laserscanner I Erstellung der
Bestandspläne I Einbindung eines SiGeKO
Bestandspläne I Einbindung eines SiGeKO
