PROJEKT 20I117
Erneuerung der Schlammentwässerung
Erneuerung der Maschinen- und EMSR-Technik im Gebäude der Schlammentwässerung auf der Kläranlage.
Besonderheiten/Kenndaten: Der Umbau erfolgte im laufenden Betrieb. 50.000 EW
Leistungsumfang / Besondere Leistungen
Ingenieurbauwerke, HOAI 2013, LPH 1-3 & 5-9
Tragwerksplanung, HOAI 2021, LPH 1-5
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik)

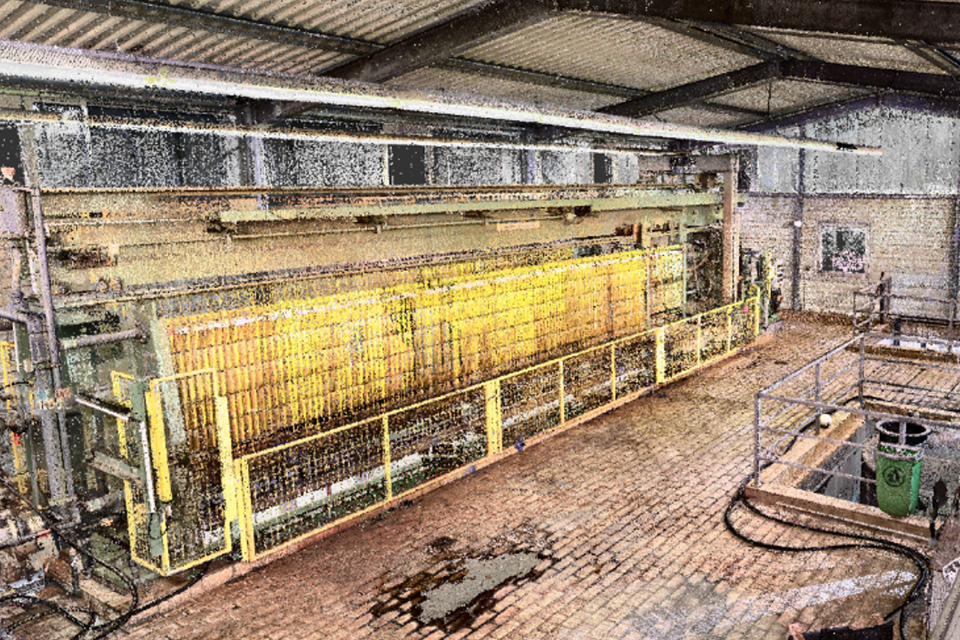

- Bestandsaufnahme durch 3D Laserscanner
- Erstellung der Bestandspläne
- Einbindung eines SiGeKO
- Emissionsbetrachtung
- Detaillierter Wirtschaftlichkeitsnachweis
- Erstellung der Betriebsanweisung
Tragwerksplanung, HOAI 2021, LPH 1-5
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik)
- Bestandsaufnahme durch 3D Laserscanner
- Erstellung der Bestandspläne
- Einbindung eines SiGeKO
- Emissionsbetrachtung
- Detaillierter Wirtschaftlichkeitsnachweis
- Erstellung der Betriebsanweisung
Umsetzungszeitraum
09/2021 – voraussichtlich 03/2027 (Planung bis VOB-Abnahme)
Beschreibung der Planungsleistungen
Erneuerung der Maschinen- und EMSR-Technik im Gebäude der Schlammentwässerung auf der Kläranlage.
Maschinen- und Rohrleitungstechnik

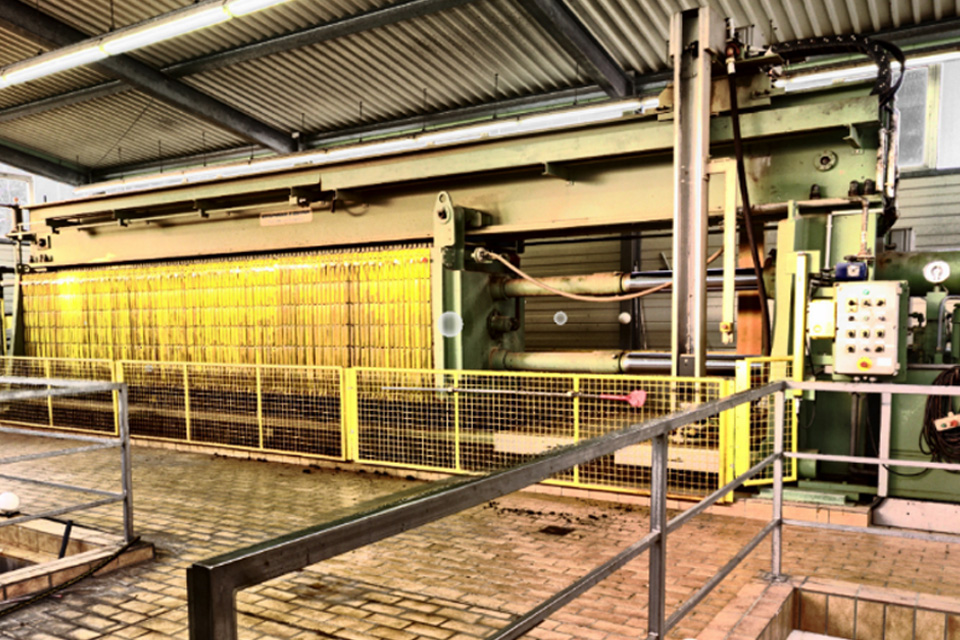

- Vollständiger maschinentechnischer Rückbau (Klärung „Zollauktion“ KFP)
- Einsatz einer mobilen ZF während der Umbaumaßnahme
- Neuaufbau der Maschinen-, Rohrleitungs- und Armaturentechnik
- Polymeranlage (P&P PolyMix)
- Krananlage
- Beschickungspumpe und Mazerator (Börger)
- Induktives Schutzsystem (MAP)
EMSR-Technik
- Demontage der EMSR (Kabel, Kabelteiltrassen, Installationen) in der MSE und im Außenbereich
- Neuaufbau der Schaltanlage, Kabelanlage und Anpassung der Kabeltrassierung
- Bedienung MSE über Bedienpult
- Unterverteilung für Elektroinstallation nicht Gegenstand der Planung
- Programmierung SPS mit LBP
- Programmierung PLS (Abstimmung mit IT-Abteilung des Kunden)
- Leistungsschalterüberprüfung Energiestation (über den Kunden)
- Zusammenlegung der Schaltanlagen (Nacheindicker I und II)
Bautechnik
- Abbrucharbeiten (Betonsockel EG, Abtrennung HCL+FECL-Behälter)
- Reprofilierungsarbeiten, Fliesen- und Beschichtungsarbeiten im EG + OG
- Verschluss der Deckenöffnung KFP
- Gründung / Lagesicherung / Anpassung Vorplatz an Schlammverladung
- MID-Schacht Trübwasserspeicher
- Kabeltrasse Energiestation / MSE / MID-Schacht
