PROJEKT 23I111

Umbau des  Zulaufhebewerkes

Erneuerung der Maschinen- und EMSR-Technik im Zulaufpumpwerk



Im Zuge der notwendigen Ertüchtigung des Hebewerkes sollen die Schneckenpumpen 1 und 2 durch neue Schneckenpumpen im Stahltrog mit gleicher Förderleistung ersetzt werden. Gleichzeitig sollen auch die Antriebsmotoren (Bj. 1998) durch energieeffiziente Motoren ersetzt werden. Die Schneckenpumpe 3 (RÜB) muss vollständig aufbereitet werden, auch hier soll der Antriebsmotor (Bj. 1998) durch einen energieeffizienten Motor ersetzt werden. Im Bereich des Pumpensumpfes der RÜB-Schnecke sollen am Zulauf des Hauptsammlers und vor der Rückschlagklappe zu den Schnecken 1 und 2 Absperrschieber, mit Elektro-Antrieb ohne Regelsteuerung, nachgerüstet werden.

Erneuerung der Maschinentechnik und die EMSR-Technik im Zulaufhebewerk.

Detaillierte Informationen zum Projekt

Maschinen- und Rohrleitungstechnik
  • Vollständiger Rückbau und Erneuerung der beiden Schneckenpumpe (für Zulaufregelung Rechenanlage)
  • Vollständiger Rückbau und Erneuerung der Regenwetterschneckenpumpe
  • Nachrüstung von Absperrschiebern mit E-Antrieb im Zulaufkanal DN 1200 und DN 600
  • Errichtung von Abwasserprovisorien
EMSR-Technik
  • Demontage der kompletten Schaltanlage im EG des Zulaufhebewerkes sowie den dazugehörigen Kabeln zu den entsprechenden Verbrauchern. Die Kabeltrassen im Bereich des Zulaufpumpwerks werden vollständig zurück gebaut und erneuert
  • Erneuerung der kompletten Schaltanlage im EG des Zulaufhebewerkes
  • De- und Montagearbeiten EMSR für die Komponenten im Außenbereich
  • Programmierung SPS und Anpassung Prozessleitsystems
  • Provisorische Einspeisung für die Abwasserhaltung
Bautechnik
  • Herstellung neuer Abdeckungen im Schalt- und Maschinenraum
  • Herstellung einer temporären Abmauerung zur Wasserzonentrennung oberer Schneckensturz
  • Abbruch des Füllbetons
  • Aufbau von einem Wetterschutzdach
  • Sanierung der Betonoberflächen innen und außen sowie Reprofilierung im Bereich der Stemm- und Abbrucharbeiten
proj_icn_batt

Leistungsumfang

Technische Ausrüstung, HOAI 2021, LPH 1-3 + 5-9
(Maschinentechnik & EMSR-Technik) Ingenieurbauwerke, HOAI 2021, LPH 1-3 + 5-9
proj_icn_chart bar-1 Kopie

Kenndaten

7.841 EW (Ausbaugröße 20.000 EW)
proj_icn_clck

Umsetzungszeitraum

02/2024 – voraussichtlich 07/2026 - 06/2027 (Projektbeginn, Baubeginn bis VOB Abnahme)
proj_icn_star

Besondere Leistungen

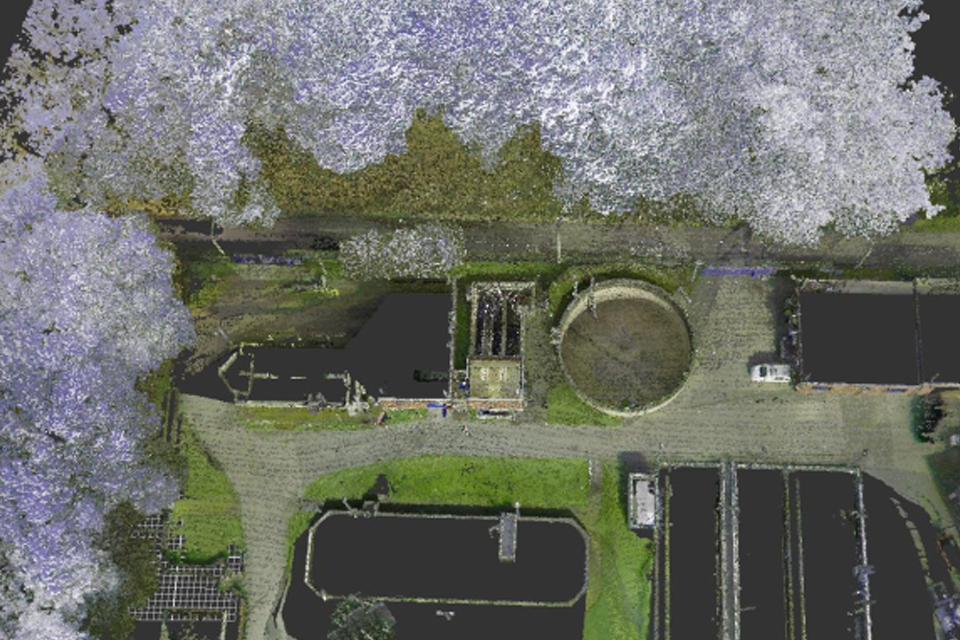

Bestandsaufnahme durch 3D Laserscanner und Drohne UAV I Erstellung 3D Bestandsmodell

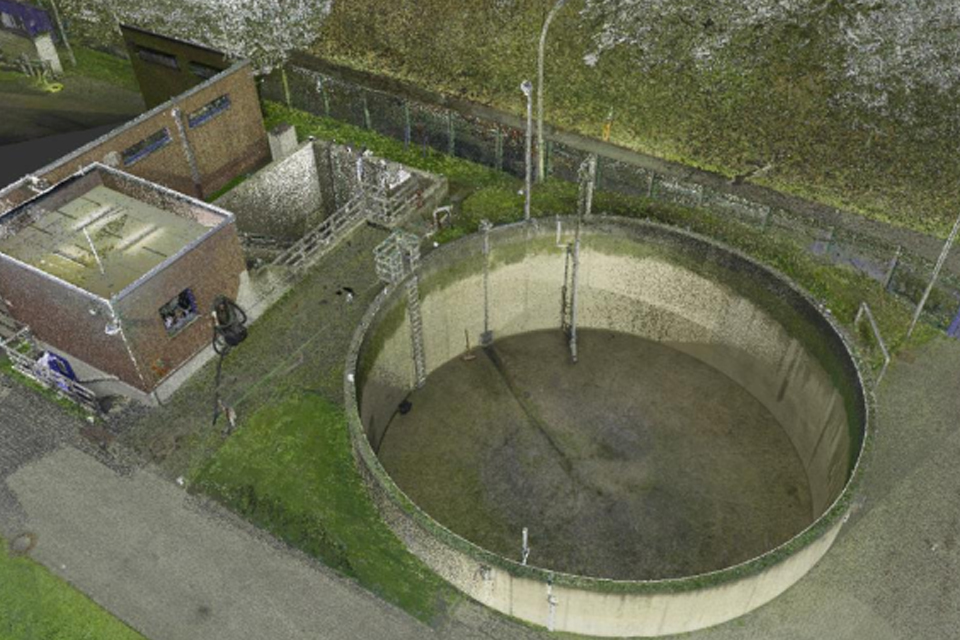

Bestandsaufnahme durch 3D Laserscan

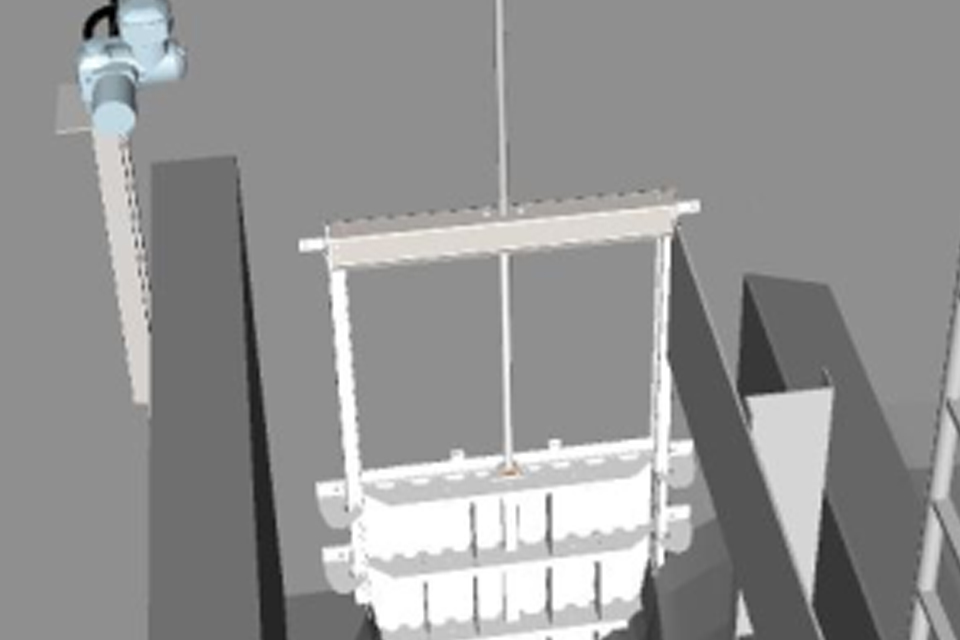

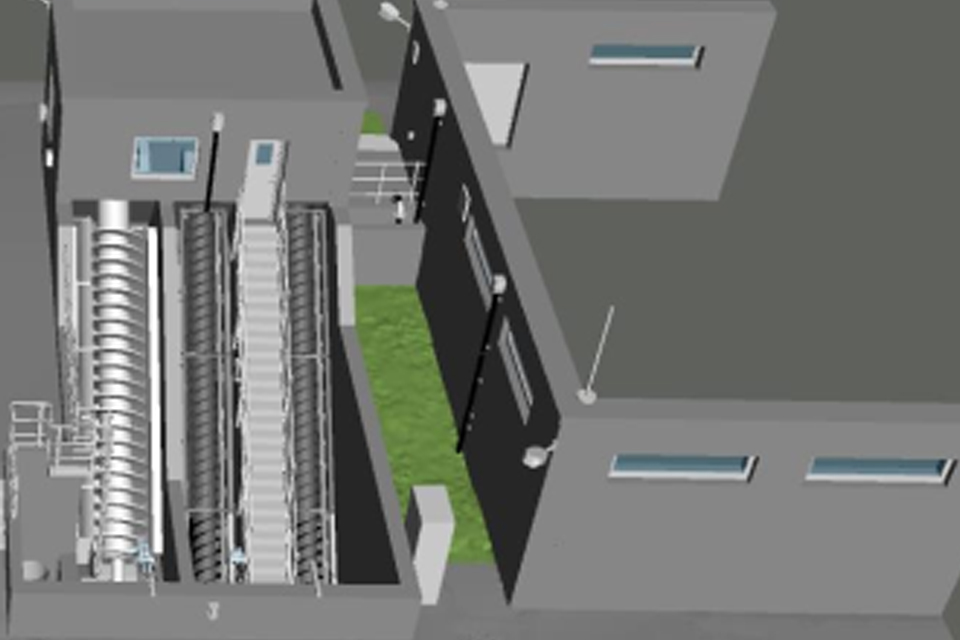

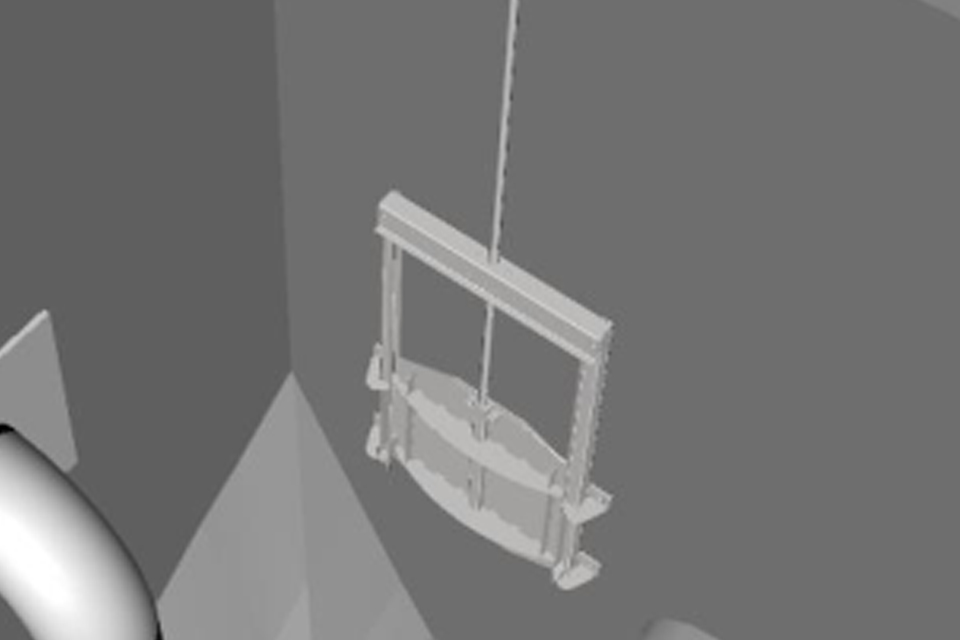

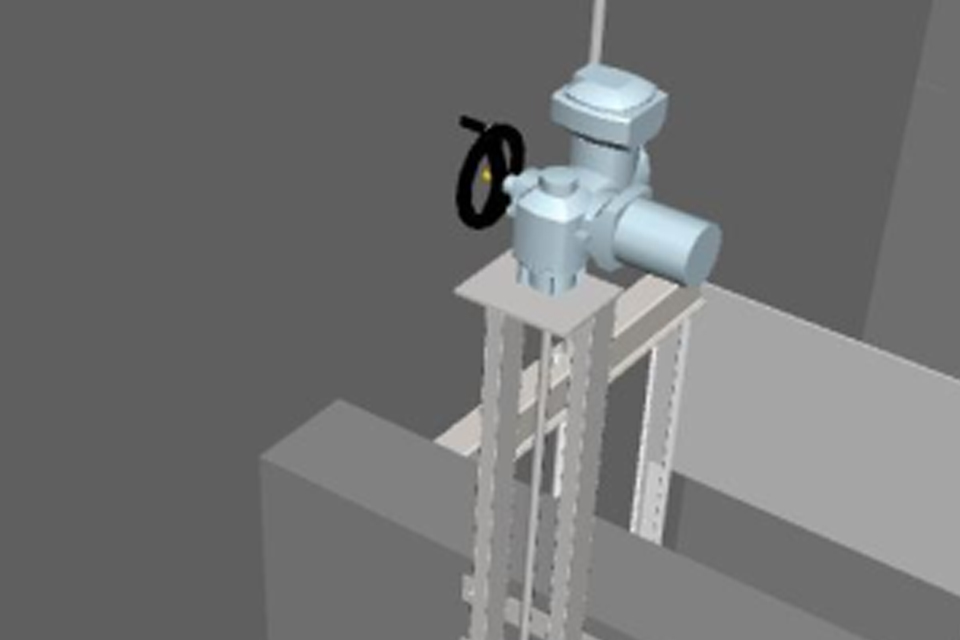

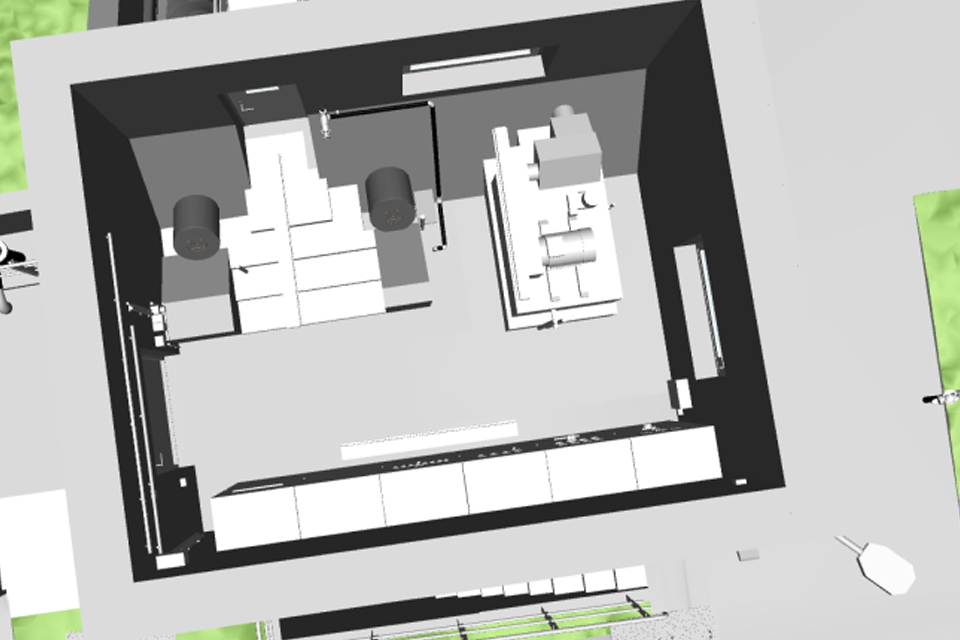

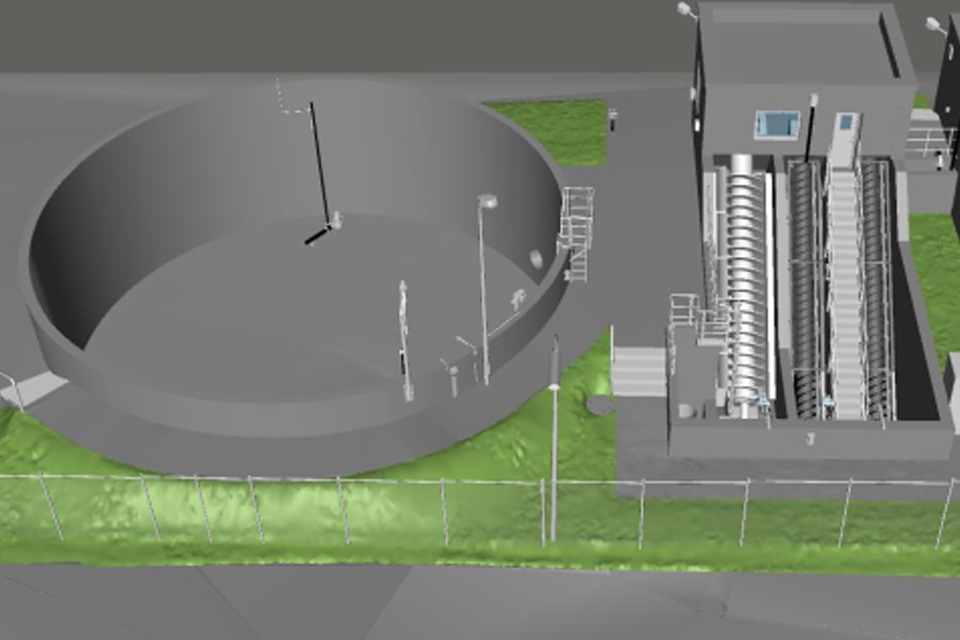

Umsetzung der Planung im 3D Programm
