PROJEKT 24I120
Errichtung einer Schlammentwässerung
Umbau der Maschinen- und EMSR-Technik für eine maschinelle Schlammentwässerung im Bereich der Pumpstation / Schlammpumpwerks
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 3 & 5-9
(Maschinentechnik & Elektrotechnik)
(Maschinentechnik & Elektrotechnik)
Kenndaten
36.670 EW
Umsetzungszeitraum
09/2024 – 02/2026 (Planung bis VOB-Abnahme)
Besondere Leistungen

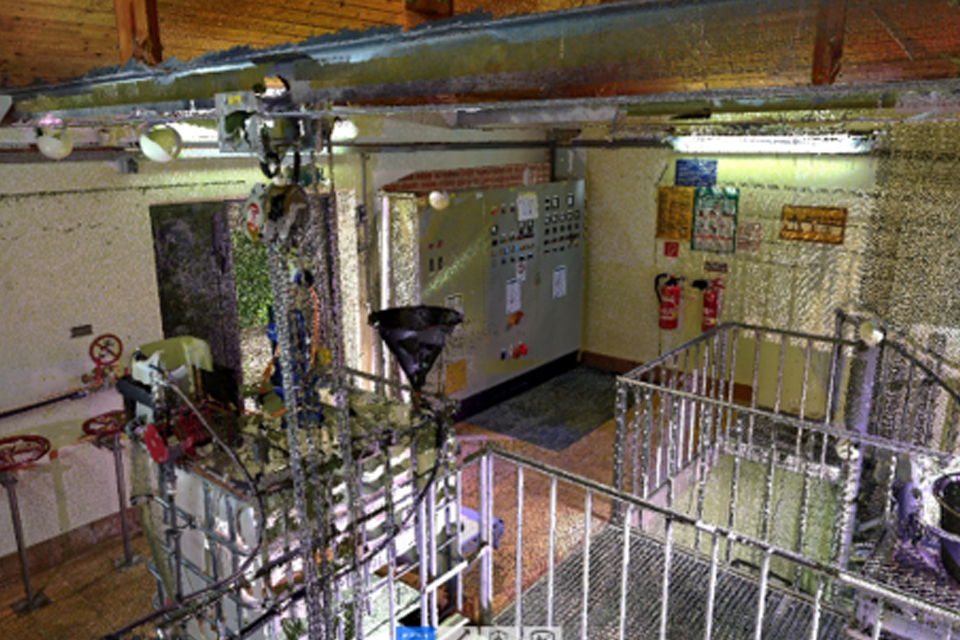

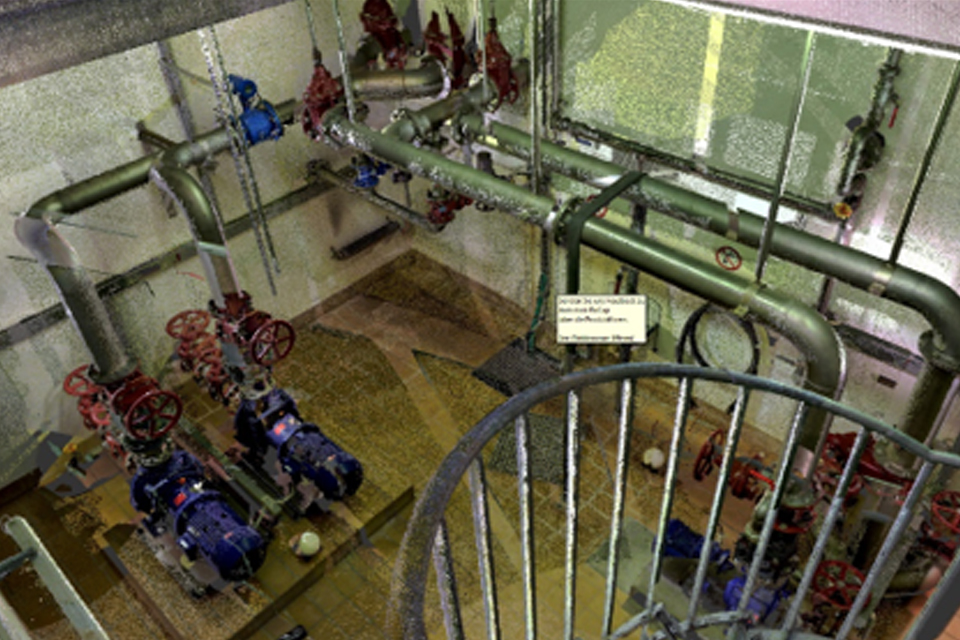

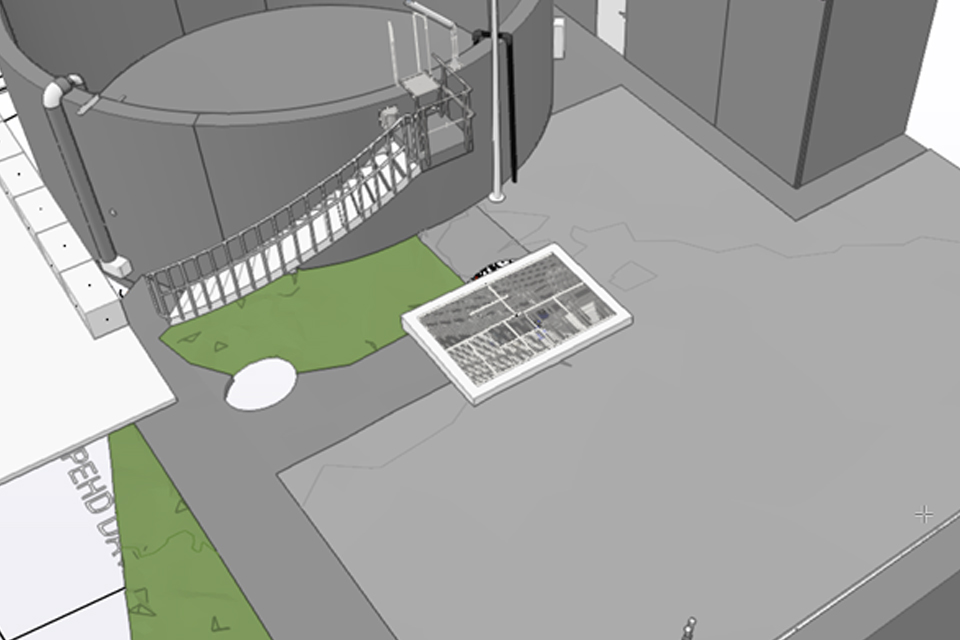

Bestandsaufnahme durch 3D Laserscanner und Drohne UAV I
Erstellung der Bestandspläne
Erstellung der Bestandspläne
Beschreibung der Planungsleistungen
Umbau der Maschinen- und EMSR-Technik für eine maschinelle Schlammentwässerung im Bereich der Pumpstation / Schlammpumpwerks
Maschinen- und Rohrleitungstechnik
- Rückbau Pumpen, Rohrleitungen und Armaturen, etc. im Gebäude der zukünftigen Schlammentwässerung sowie Konstruktionen (z.B. Krählwerk, Rührwerke, etc.) im Bereich der Schlammstapelbehälter und Trübwasserbecken

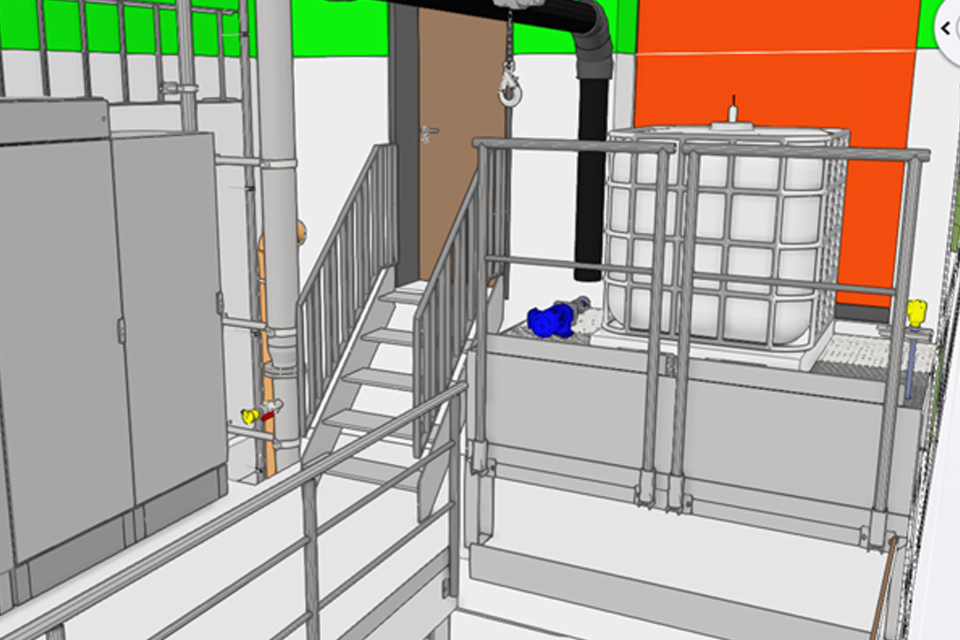

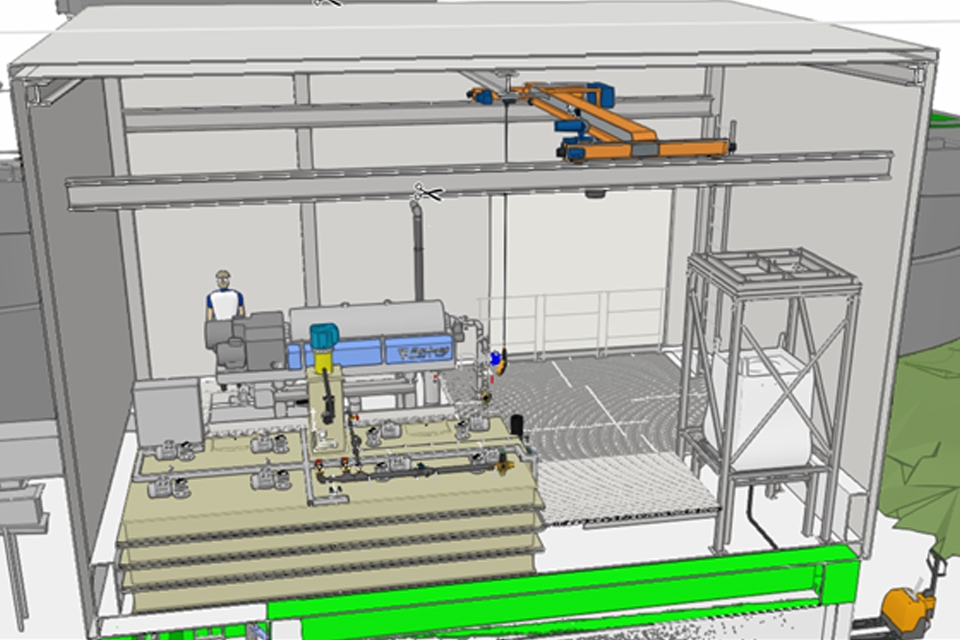

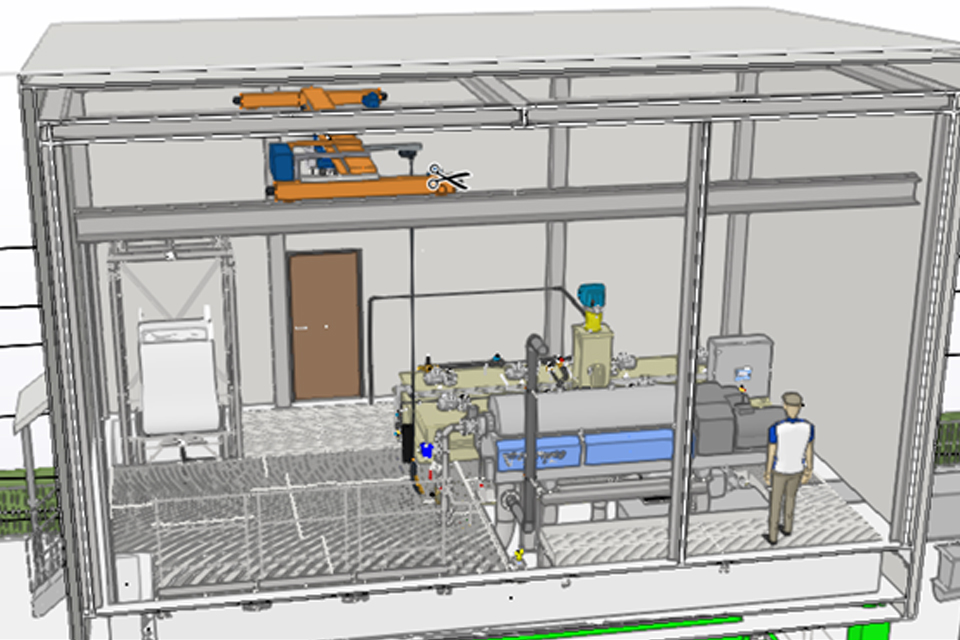

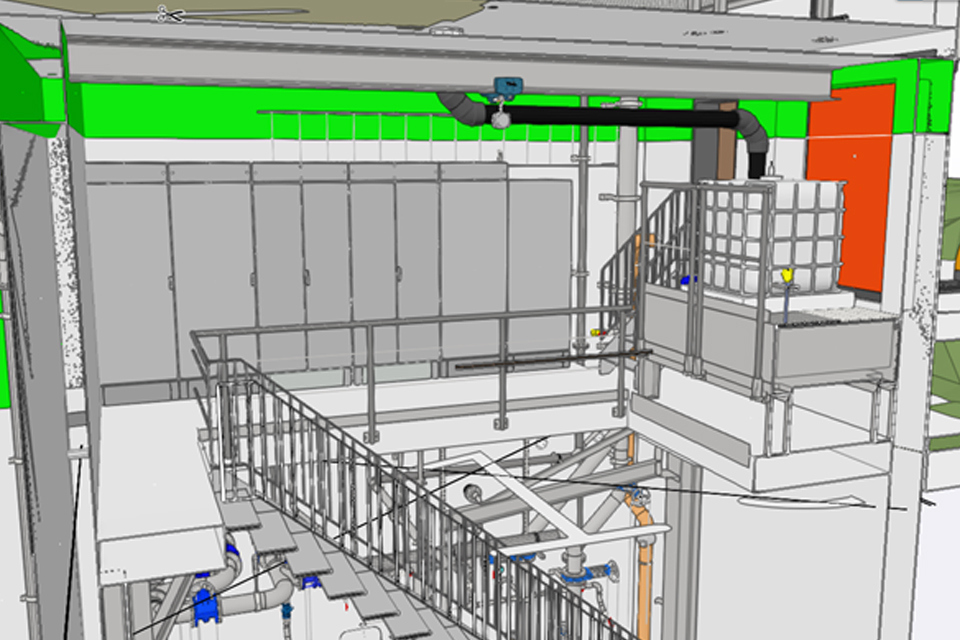

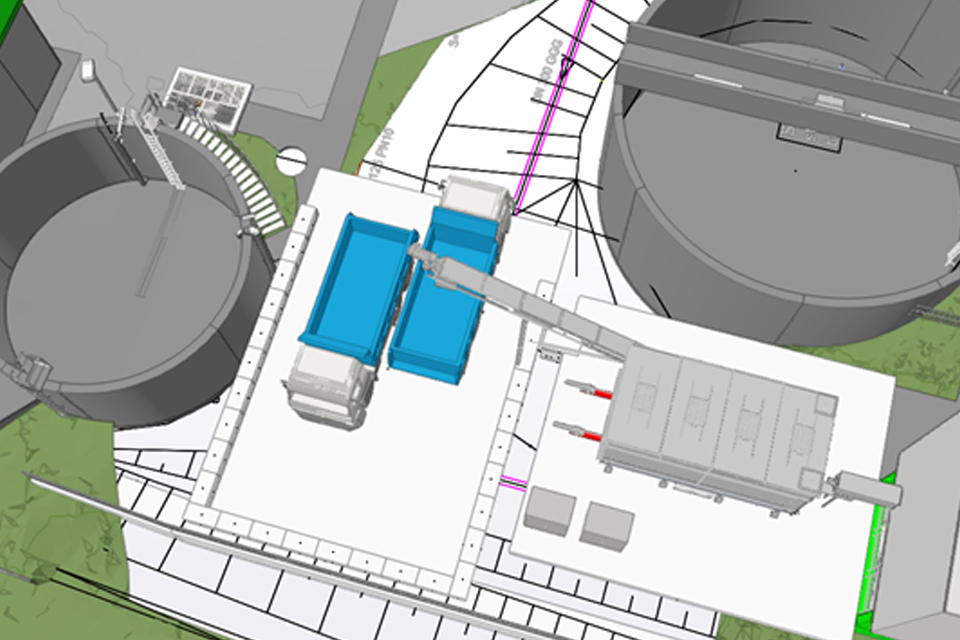

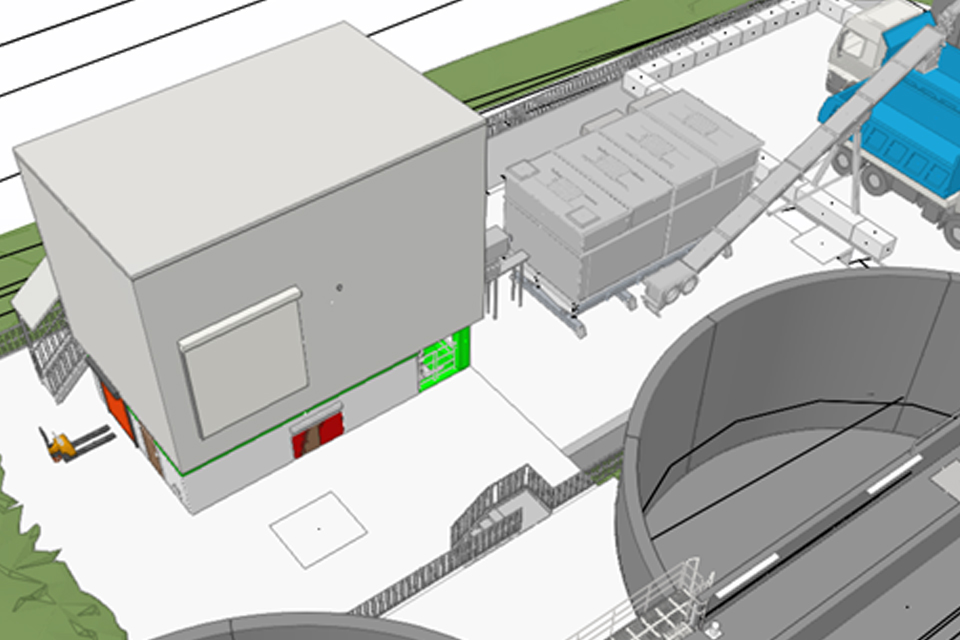

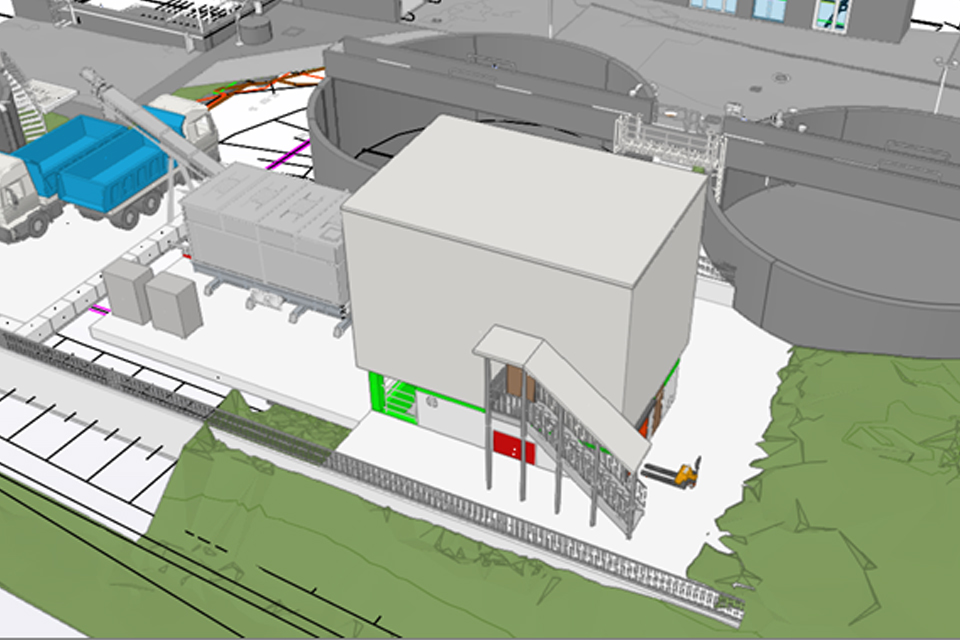

- Neuaufbau der Maschinentechnik in der Schlammentwässerung, hierzu zählen die Zentrifuge, die Polymeranlage, Schlammstapelbehälter (80 m³) mit Austragsvorrichtungen

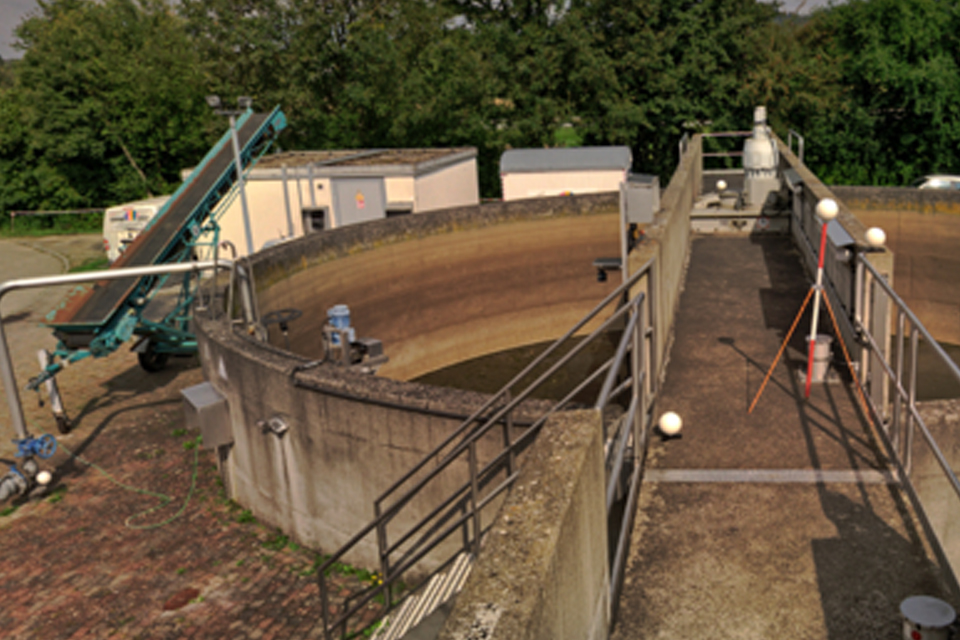

- Umbau des Trübwasserbeckens
- Erweiterung und Umbau von Rohrleitungen in der Schlammentwässerung für Polymer, Zentratwasser, Schlamm und Betriebswasser

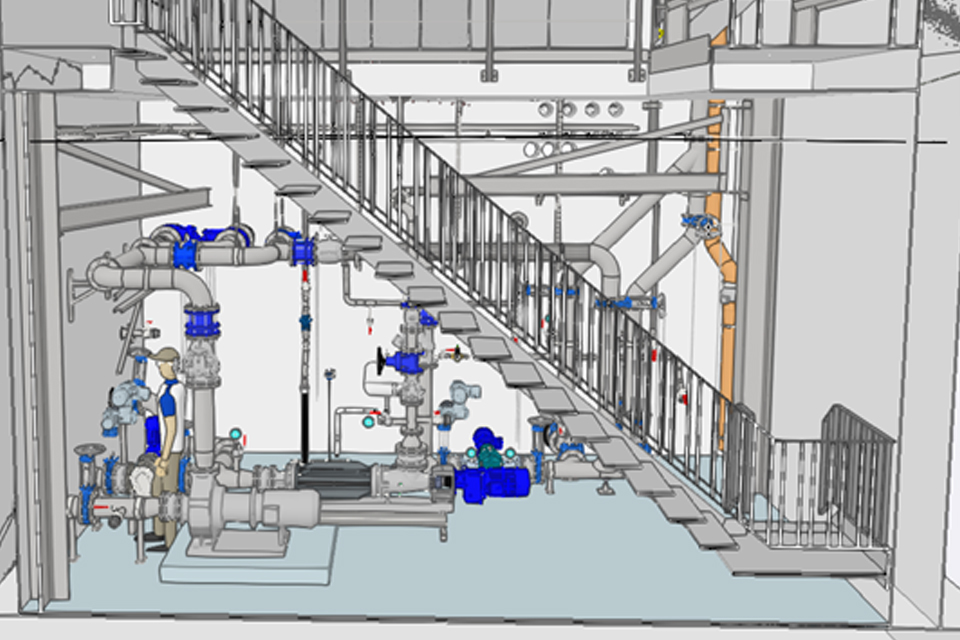

- Neuaufbau der Beschickungspumpe, Zentratwasserpumpe, Mazerators, Rohrleitungen und zugehörigen Armaturen für die Zentrifuge und sonstigen Verfahrenswege. Diese Komponenten und die entsprechenden Absperrarmaturen werden mit der SPS der Schlammentwässerung verbunden
- Herstellung einer Krananlage im UG, EG und OG der SE
EMSR-Technik
- Rückbau der alten Schaltanlage
- Umbau der NSHV (VNB)
- Einspeiseschalter tauschen
- Abgangsschalter NSUV SE
- Neubau der NSUV SE
- Kabelanlage erneuern
