Projekt 16I113: Umbau des Pumpwerkes in Mülheim an der Ruhr

PROJEKT 16I113

Umbau des Pumpwerkes in Mülheim an der Ruhr

Umbau bzw. Sanierung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Mischwasserpumpwerk.
Besonderheiten: Der gesamte Umbau erfolgte im laufenden Betrieb.

Leistungsumfang

Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik)

Kenndaten

Förderhöhe: 5 m, max. Fördermenge: 504 m³/h bez. 140 l/s,
Leistung: 9 kw

Umsetzungszeitraum

06/2016 – 04/2018 (Planung bis VOB-Abnahme)

Kostenumfang

Investitionskosten der Gesamtmaßnahme
[€ netto] ca. 282.000,00 €

Besondere Leistungen

Erstellung der Betriebsanweisung I Erstellung des
Explosionsschutzdokumentes I Erstellung der
Bestandszeichnung I Erstellung der
Stromlaufpläne mit EPLAN P8 in der aktuellen
Version I Steuerungsprogrammierung

Beschreibung der Planungsleistungen

Im Rahmen von Umbau-/Neubau- oder auch Sanierungsmaßnahmen planen wir die dafür notwendige technischen Ausrüstung der Maschinen- und
Rohrleitungstechnik, EMSR-Technik und/oder auch der Bautechnik.

Maschinen- und Rohrleitungstechnik

Erneuerung der vorhandenen maschinentechnischen Ausrüstung des PW unter energetischen sowie betrieblichen Gesichtspunkten

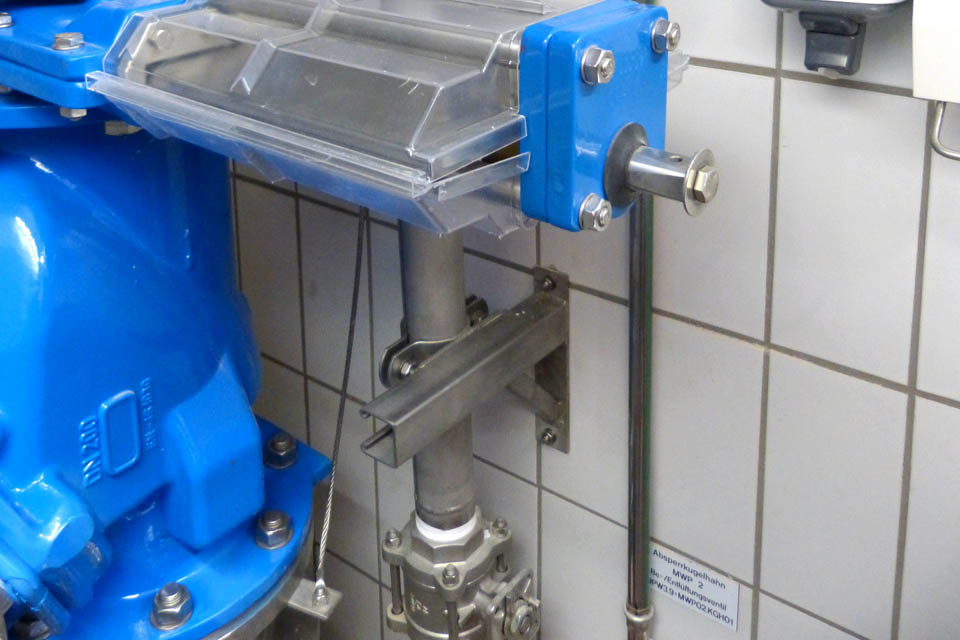

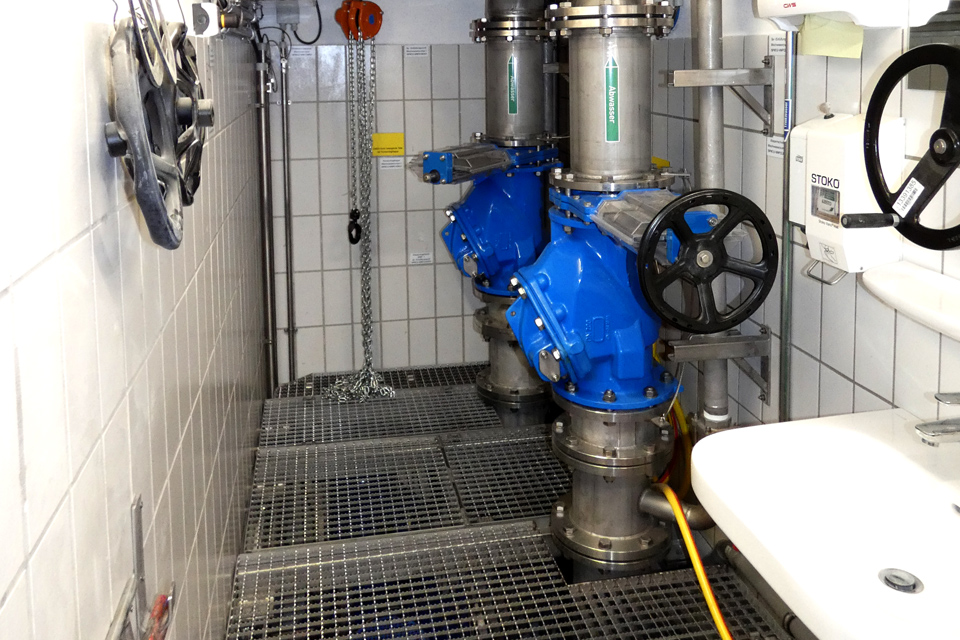

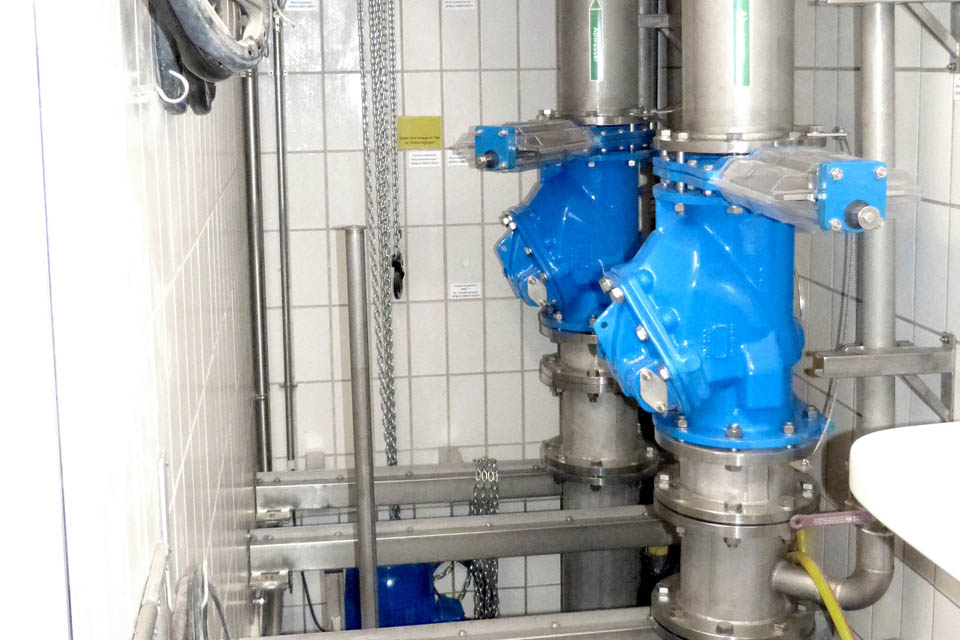

Erneuerung der vorhandenen Rohrleitungs- und Armaturentechnik
Erneuerung der messtechnischen Ausrüstung für das Pumpwerk

EMSR-Technik

Wiederanbindung der Station an das vorhandene Datenfernübertragungssystem mit den neuen Datenpunkten

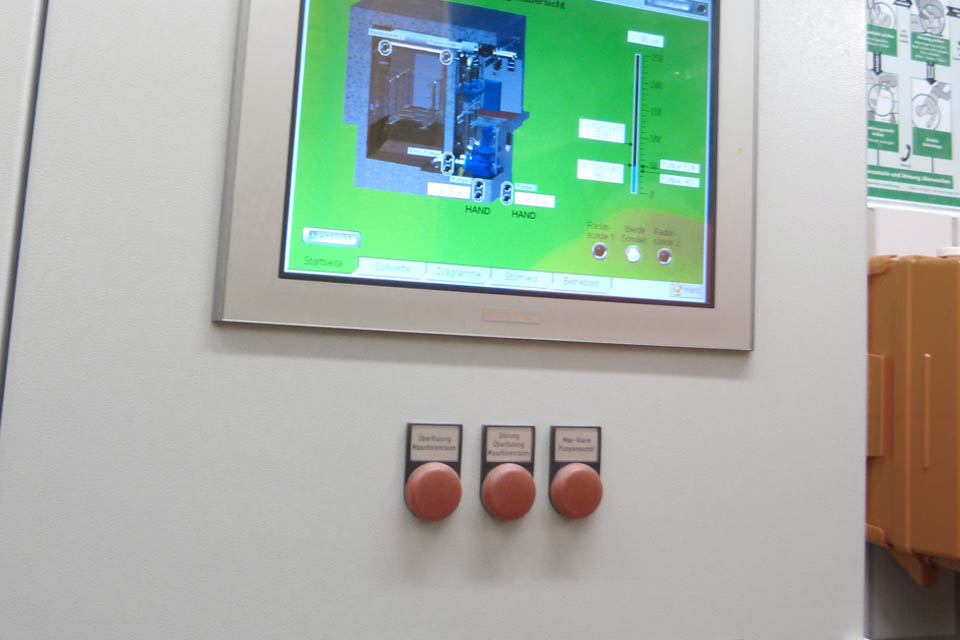

Erstellung einer Steuerungsbeschreibung zur Ansteuerung der Gesamtanlage

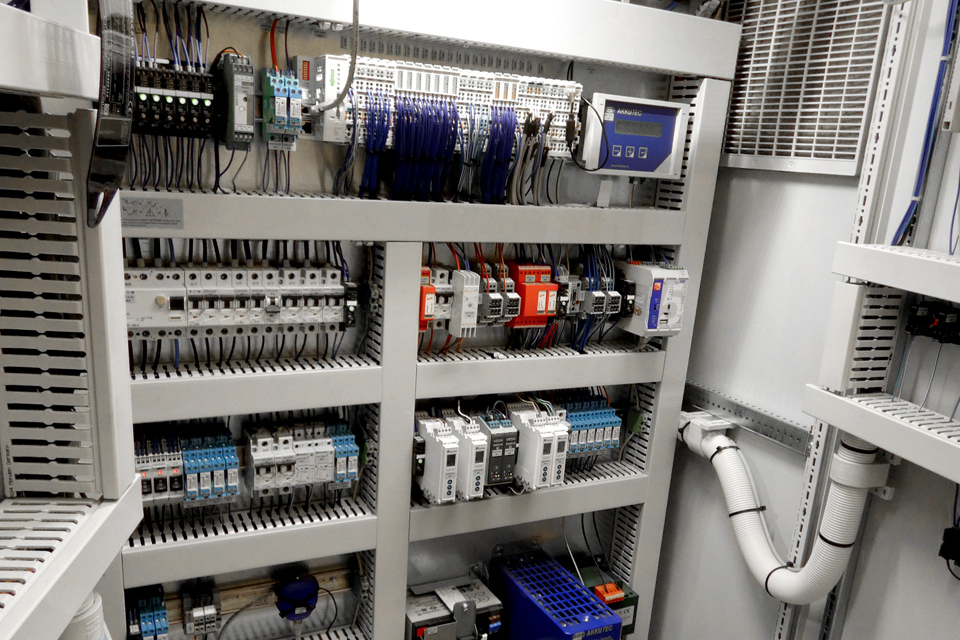

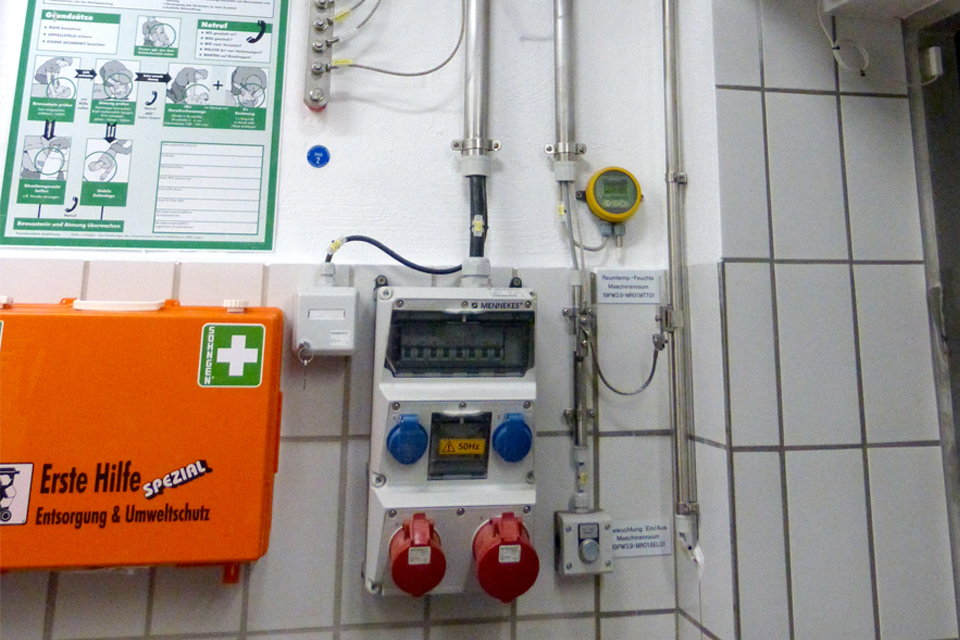

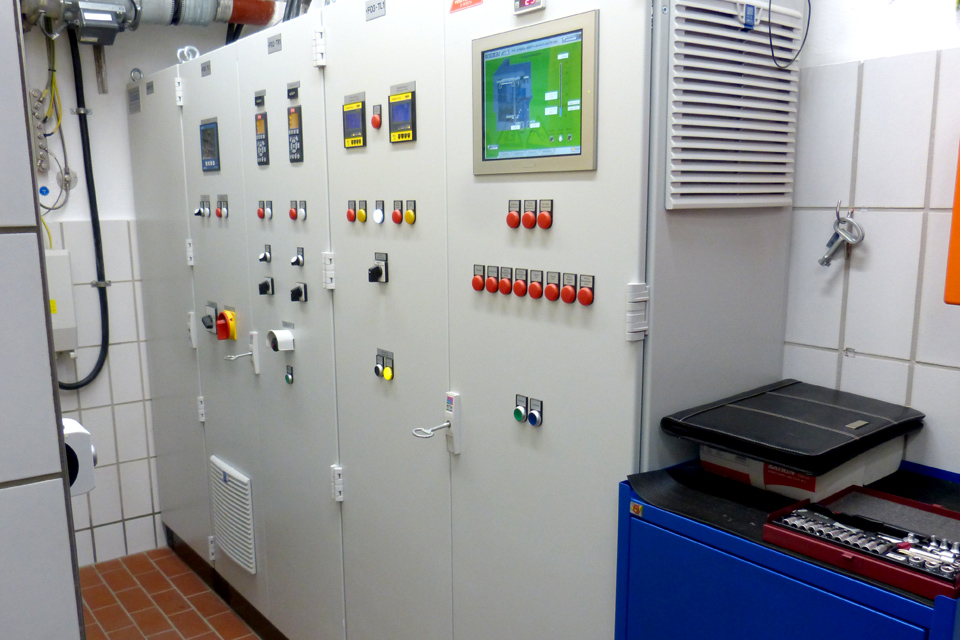

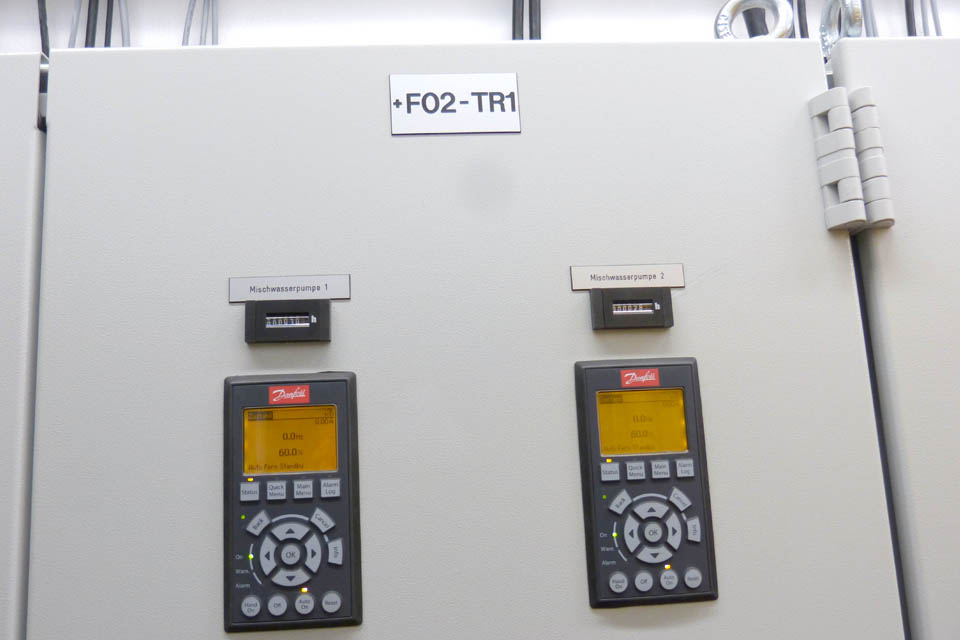

Erneuerung der gesamten Schalt- und Kabelanlage für das Pumpwerk
Schaffung eines neuen überflutungssicheren Zugangs
Schaffung eines begehbaren Pumpensumpfes
Schaffung eines gas- und druckdichten Zugangs zum neuen Pumpensumpf
Eigene Programmierung des SPS Programms
Erstellung der allpoligen Stromlaufpläne der Anlage

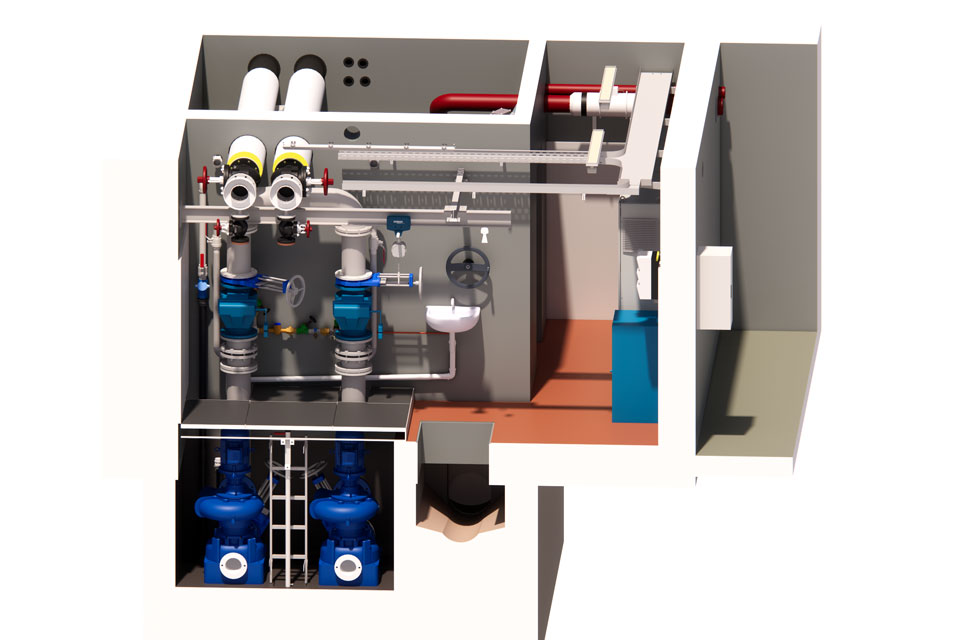

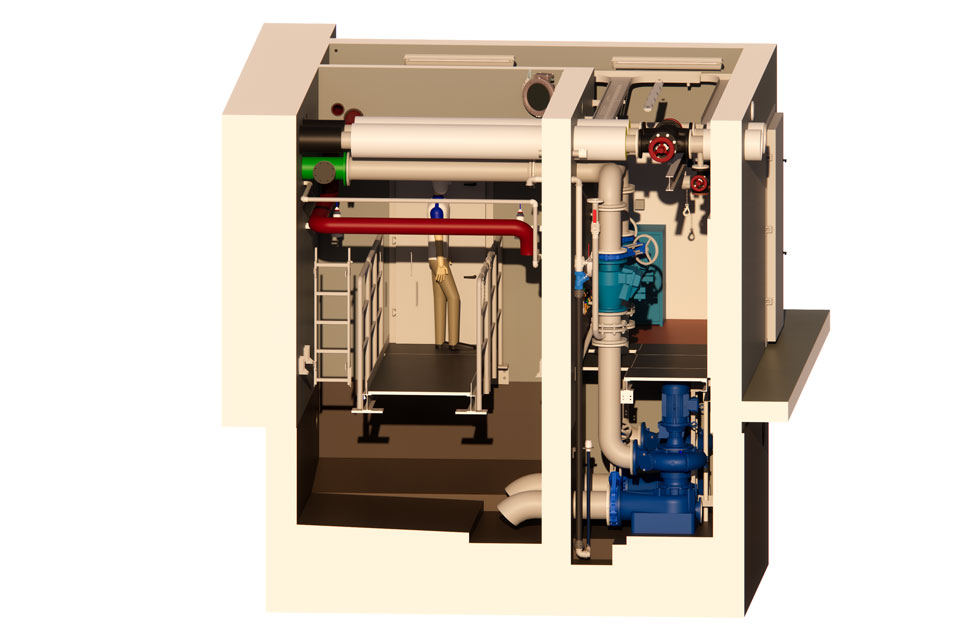

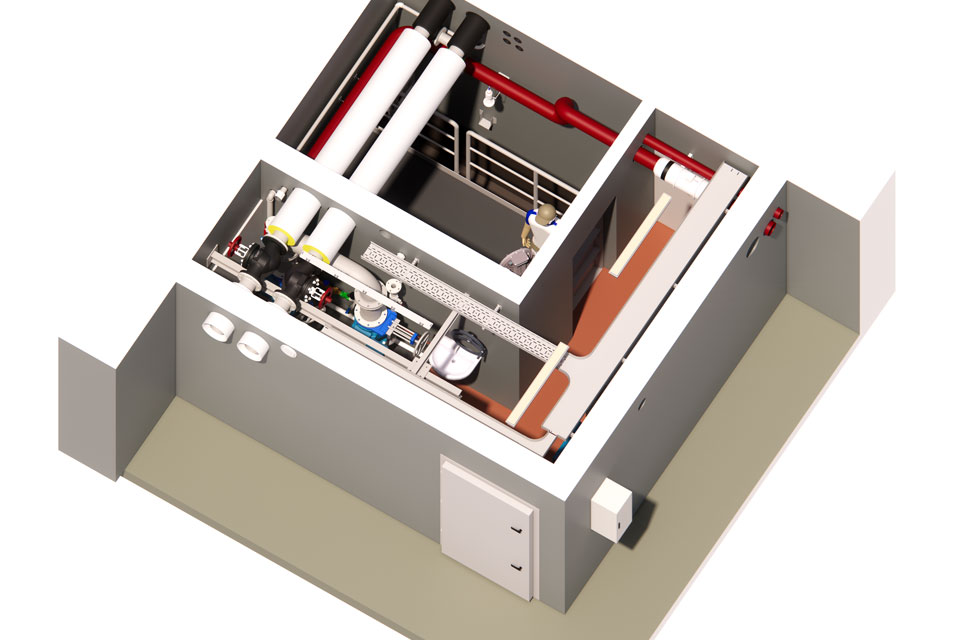

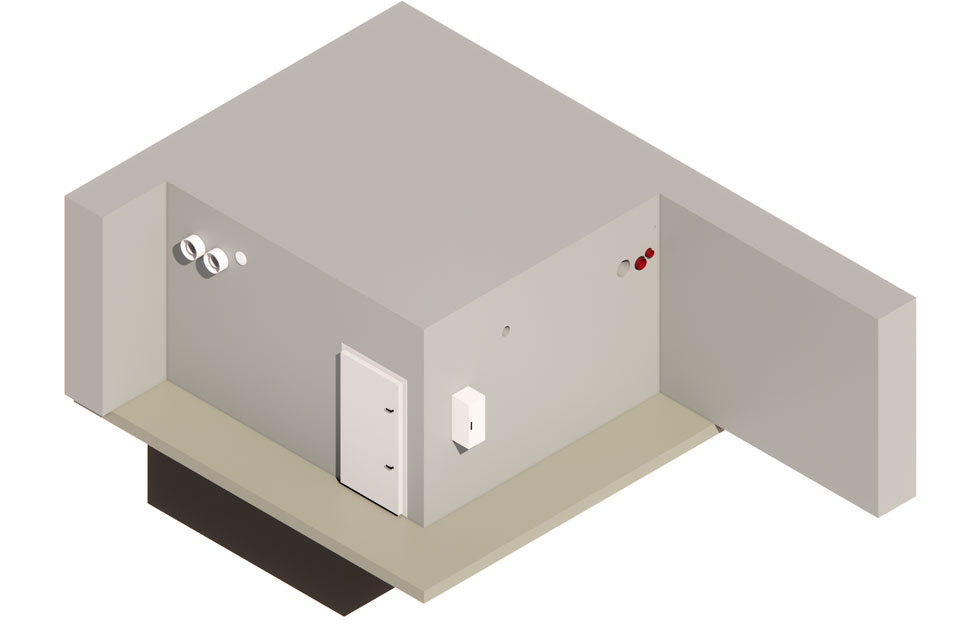

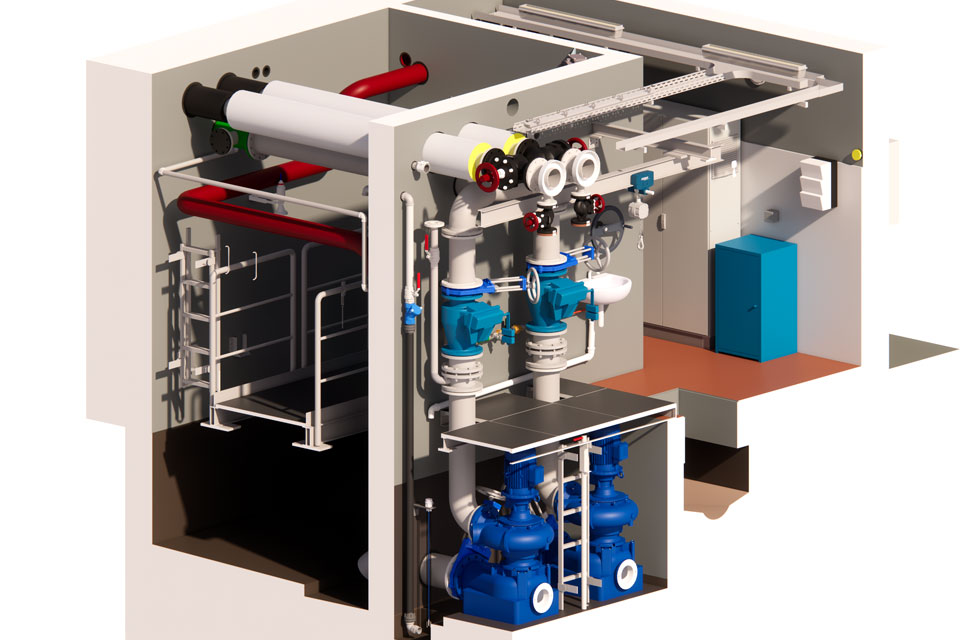

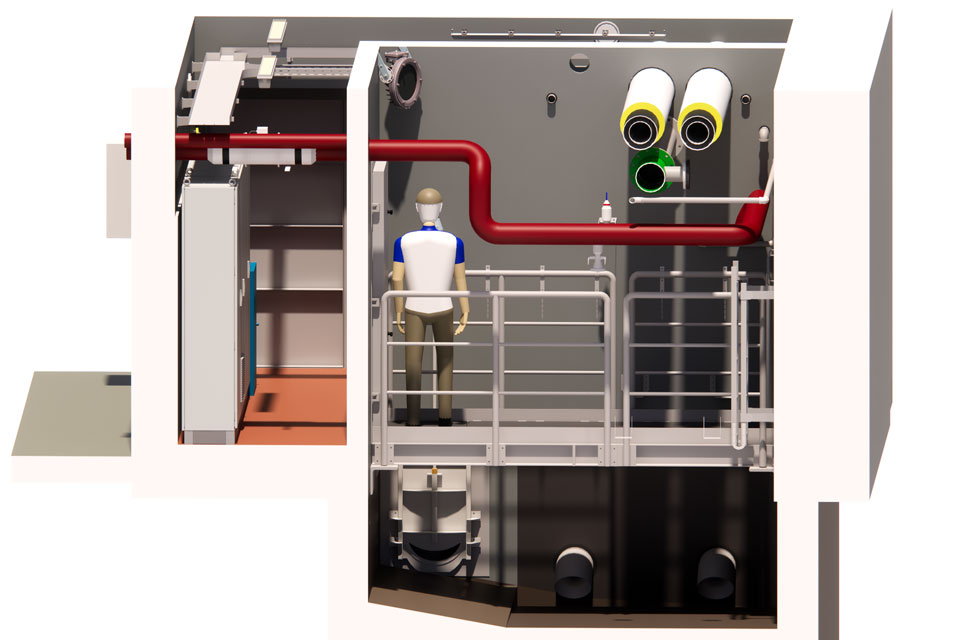

Umsetzung der Planung im 3D Programm

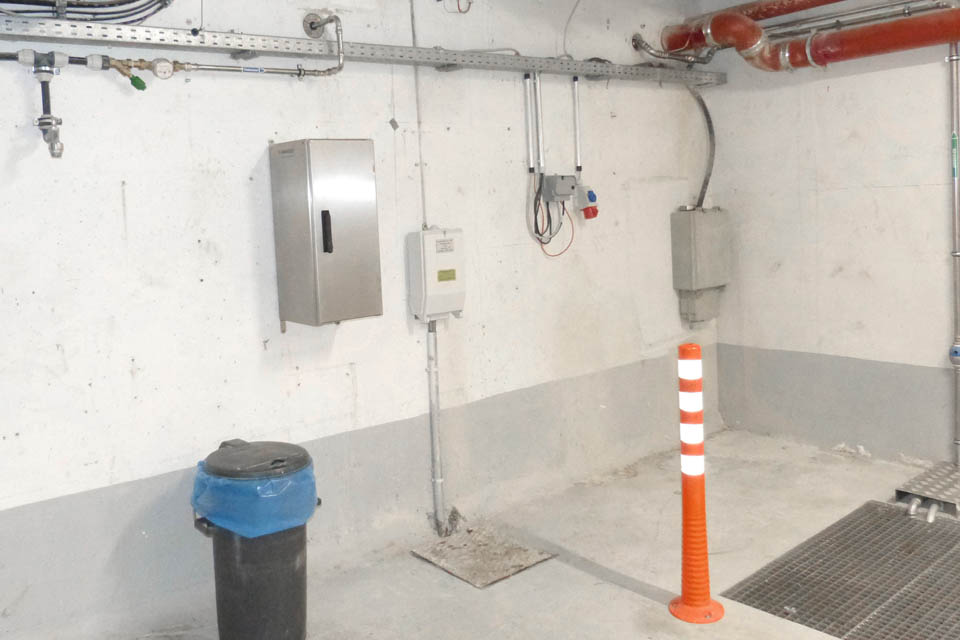

Bilder zum PROJEKT 16I113
