PROJEKT 16I141
Umbau des Pumpwerkes in Hummelsheim
Planung für den Umbau der technischen Ausrüstung der Maschinen- und EMSR-Technik des Pumpwerkes.

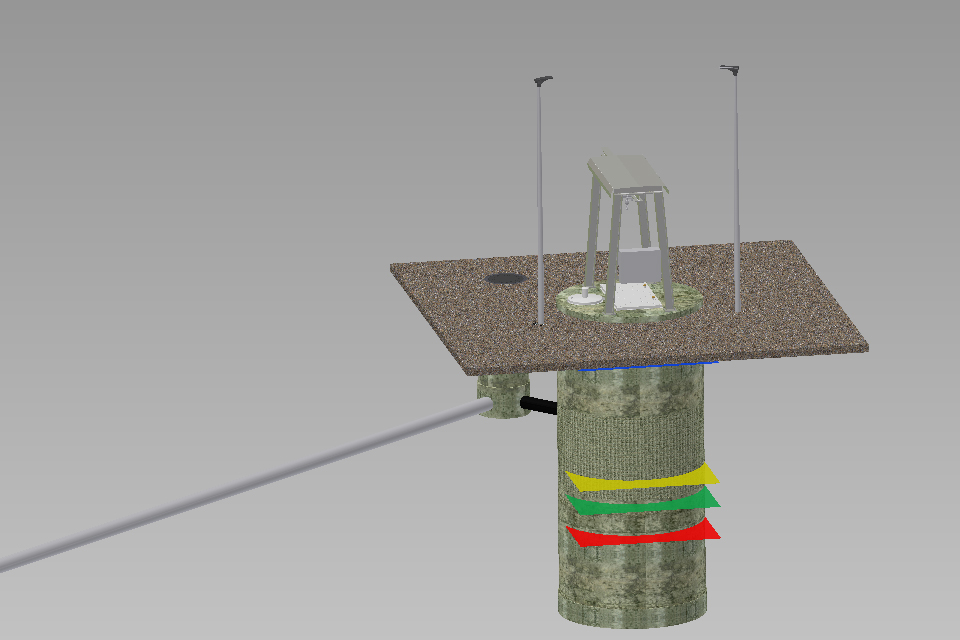

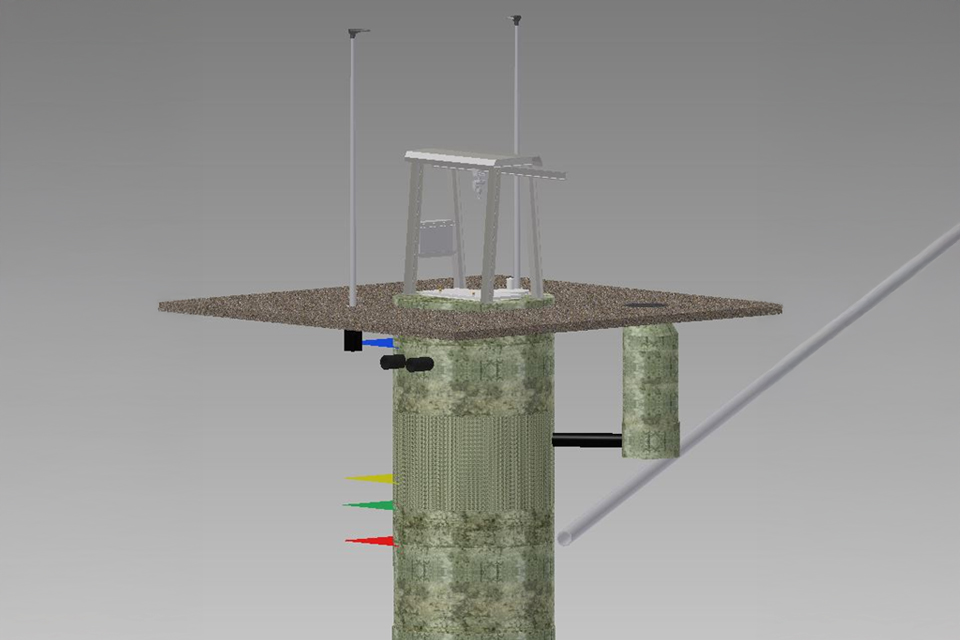

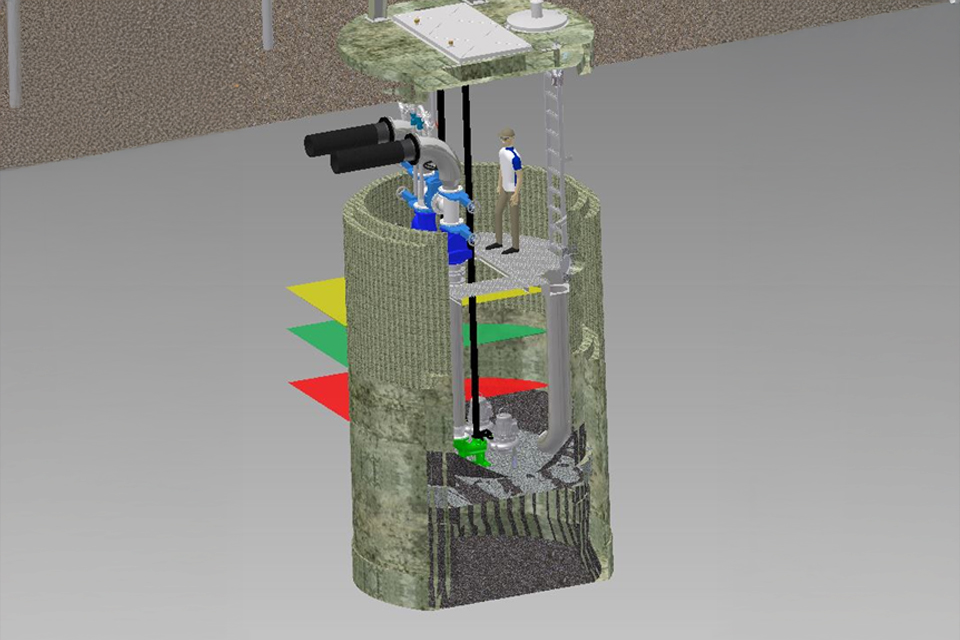

Besonderheiten/Kenndaten: Das Pumpwerk wurde aufgrund von Grundwasserlage als Absenkschacht aus Stahlbeton geplant.
Technische Ausrüstung, HOAI 2013, LPH 1-3
(Maschinentechnik & EMSR-Technik) Erneuerung Druckrohrleitung, Ingenieurbauwerke,
HOAI 2013, LPH 1-3

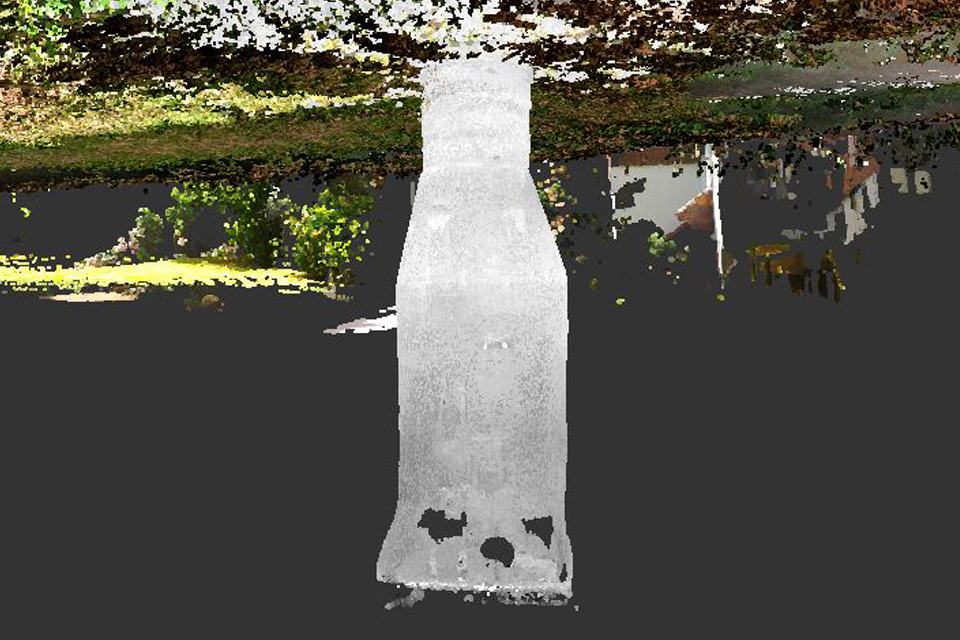

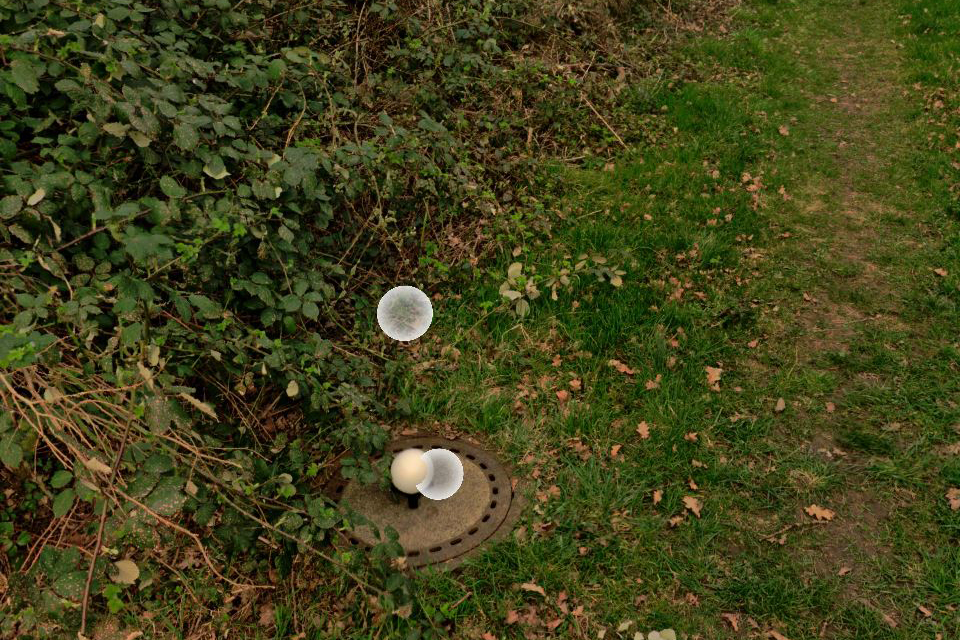

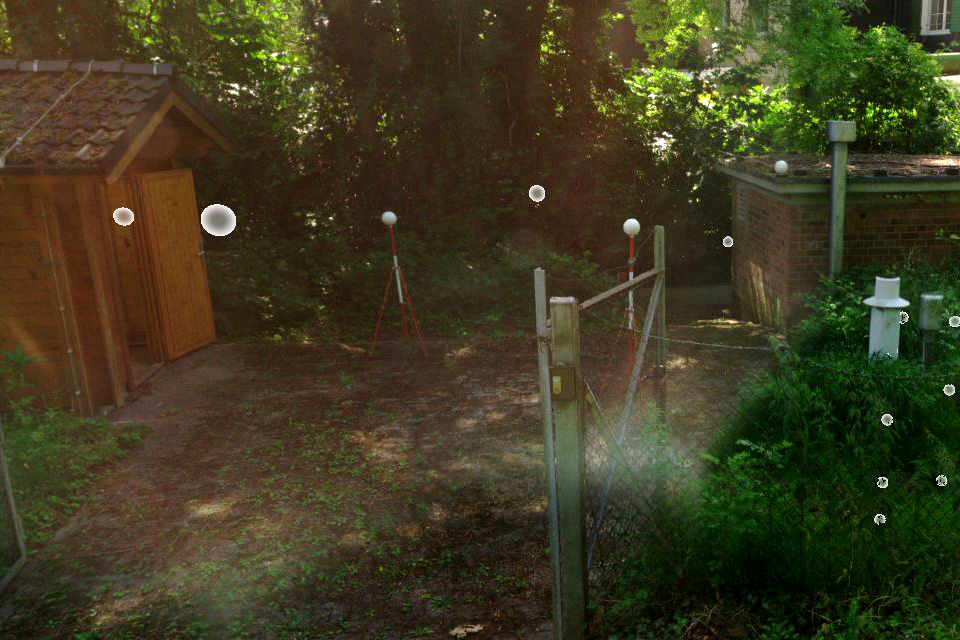

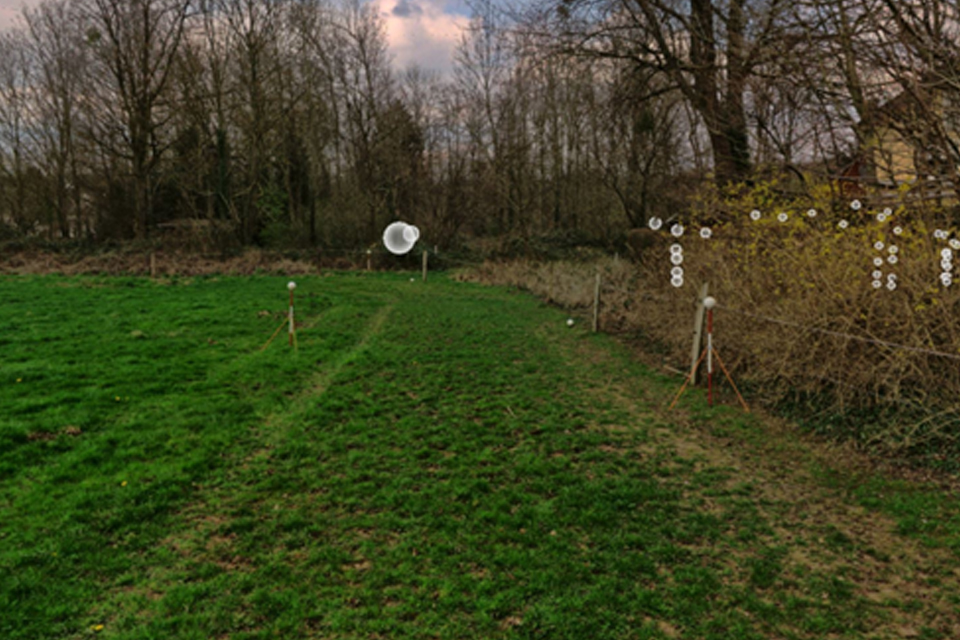

- Bestandsaufnahme DRL durch 3D Laserscan
- Erstellung der Blitzschutzrisikoanalyse
- Erstellung der Beleuchtungsberechnung
[€ netto] 2.216.300,00 €
Beschreibung der Planungsleistungen
Unser Kunde in Bergisch Gladbach betrieb im nördlichen Stadtteil das Schmutzwasserpumpwerk Hummelsheim.

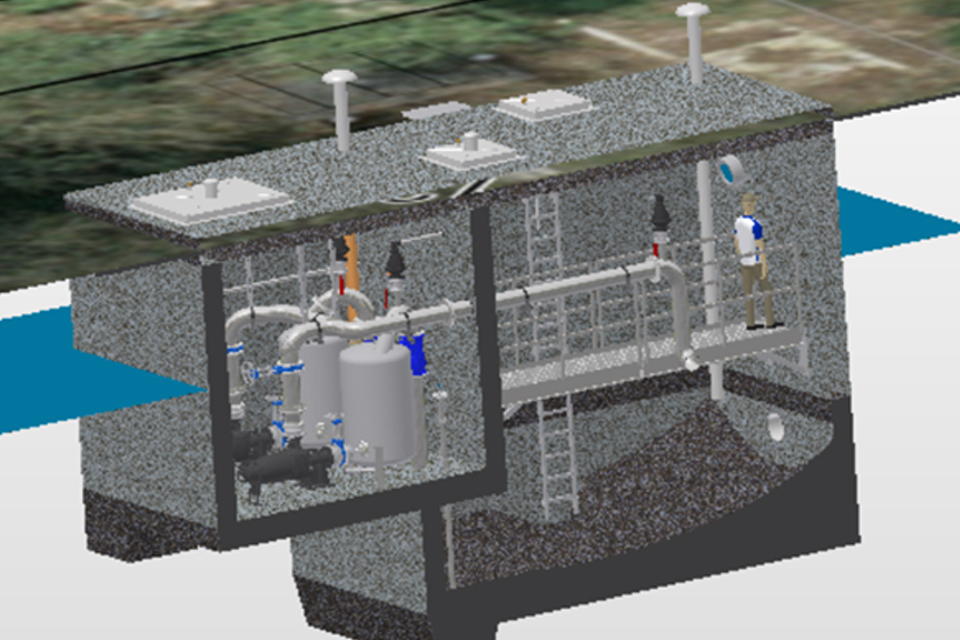

Aufgabe des Pumpwerkes war es, die über den Freispiegelkanal DN 300 zufließenden Abwassermengen kontinuierlich anzuheben und über eine Druckrohrleitung DN 300 in den Übergabeschacht zu fördern. Das Schmutzwasser wurde anschließend über das nachfolgende Kanalnetz der Abwasserreinigung zugeleitet. Das 1964 gebaute Schmutzwasserpumpwerk Hummelsheim entsprach in Bezug auf Zugänglichkeit, Arbeitssicherheit, Form-, Rohr-, Betonzustand und Aufgabenzweck nicht mehr dem aktuellen Stand der Technik. Der Vorschacht verschlammte häufig. Arbeiten im Bauwerk waren aufwendig und sicherheits-technisch nicht zulässig. Im Vorschacht sammelten sich große Mengen Schlamm an. Diese waren nur unter erheblichen und gefährlichen Arbeitsaufwand zu beseitigen. Aufgrund des Anlagenalters und den genannten Gründen sollte das Bauwerk aufgegeben und neu aufgebaut werden.
Folgende Arbeiten haben wir für den Umbau des Pumpwerkes geplant:

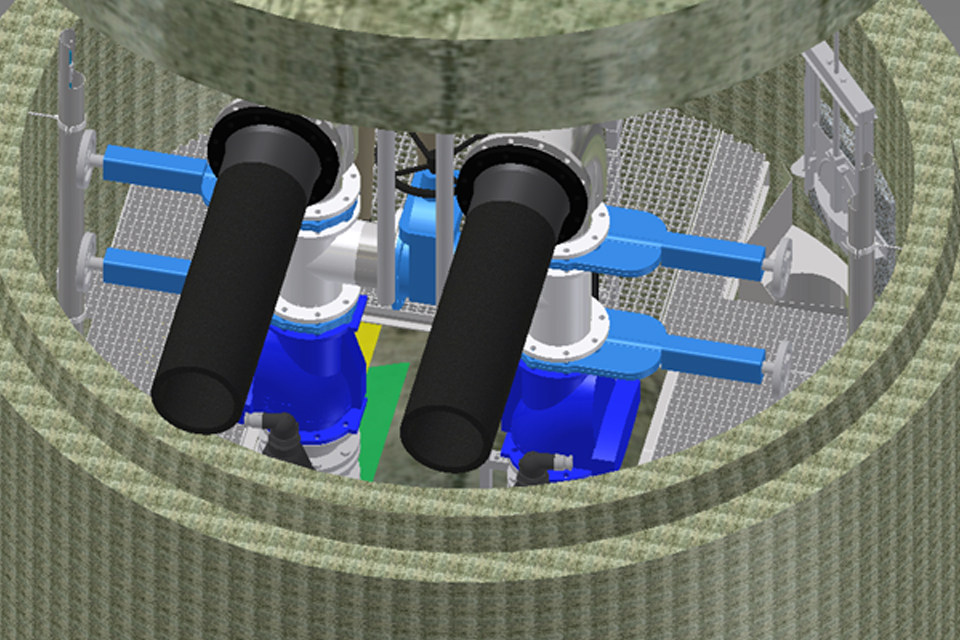

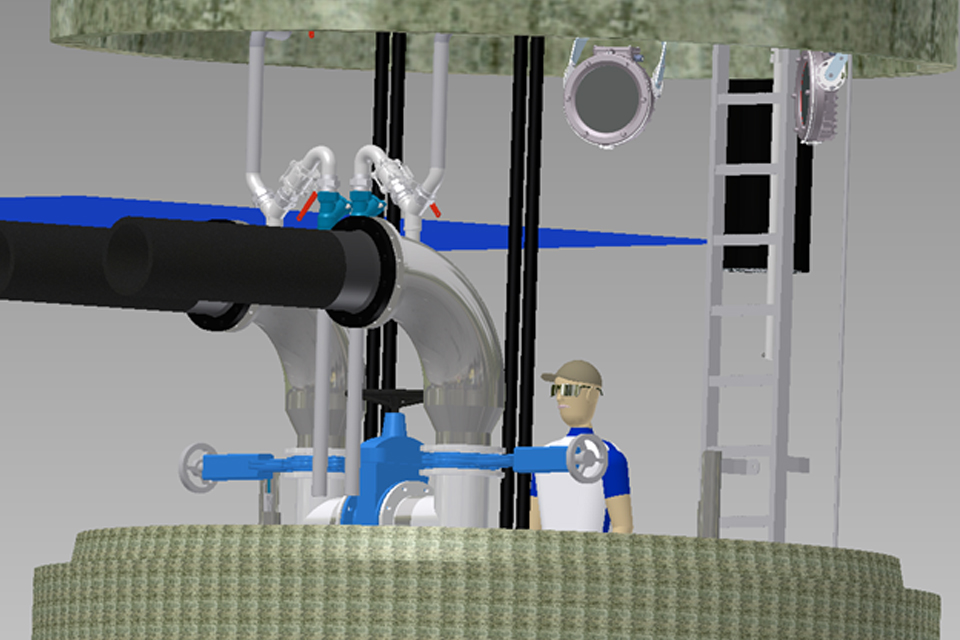

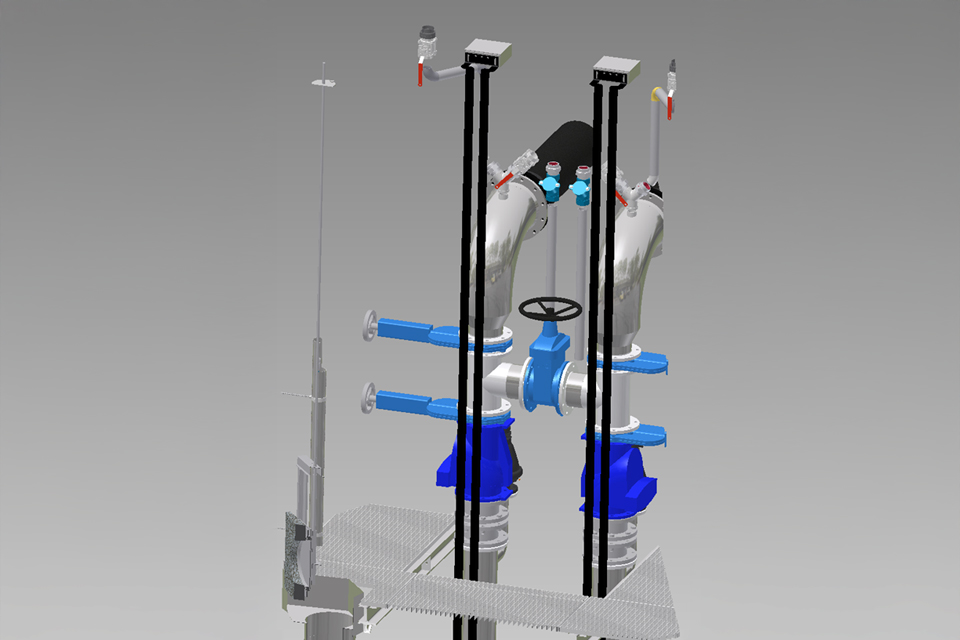

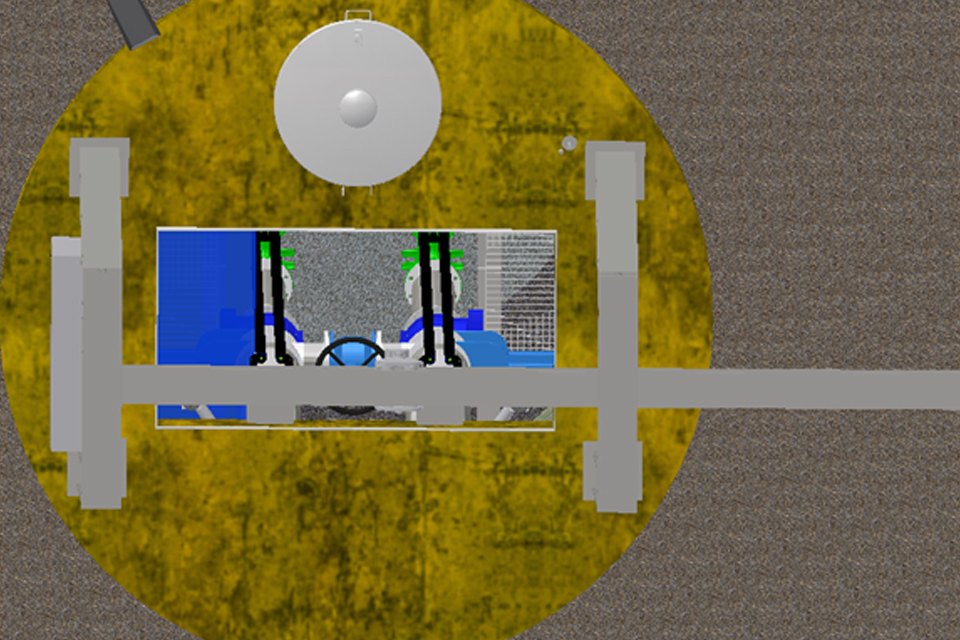

Maschinen- und Rohrleitungstechnik

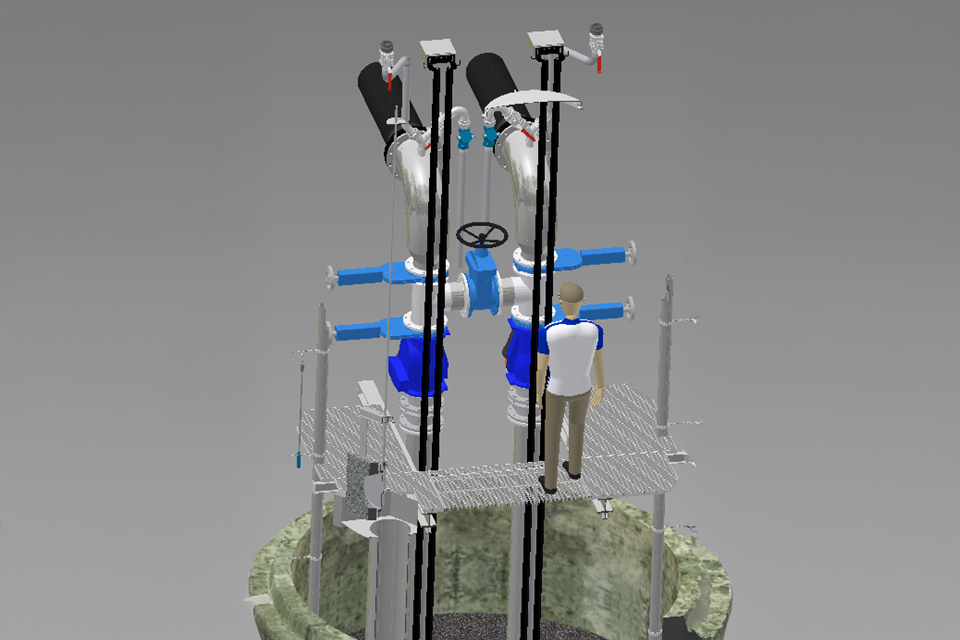

- Aufbau einer Krankonstruktion zur Demontage der Pumpen
- Montage und Inbetriebnahme neuer Pumpen
- Anbindung und Umschluss an die bestehende Druckrohrleitung
Elektrotechnik
- Herstellung, Montage und Inbetriebnahme eines neuen Schaltschrankfeldes
- Montage und Inbetriebnahme von Außenbeleuchtungen
- Montage und Inbetriebnahme von Messtechnik
- Montage und Inbetriebnahme einer Datenfernübertragung mit Anbindung an das PLS des Abwasserbetriebes
- Demontage und erneute Montage sowie Anschluss eines bestehenden Regenmessers
Die abgehende DRL wurde im Jahr 1981 teilerneuert. Aufgrund des Alters der Leitung und der nicht ausreichenden zu erzielenden Strömungsgeschwindigkeit sollte untersucht werden, ob diese im Zuge der Erneuerung des Pumpwerkes ebenfalls erneuert wird.
Im Rahmen der geplanten Maßnahme haben wir folgende Arbeiten geplant:
Rohrleitungstechnik / Bautechnik
- Verlegung zwei neuer Druckrohrleitungen zwischen PW und Übergabeschacht im offenen Graben

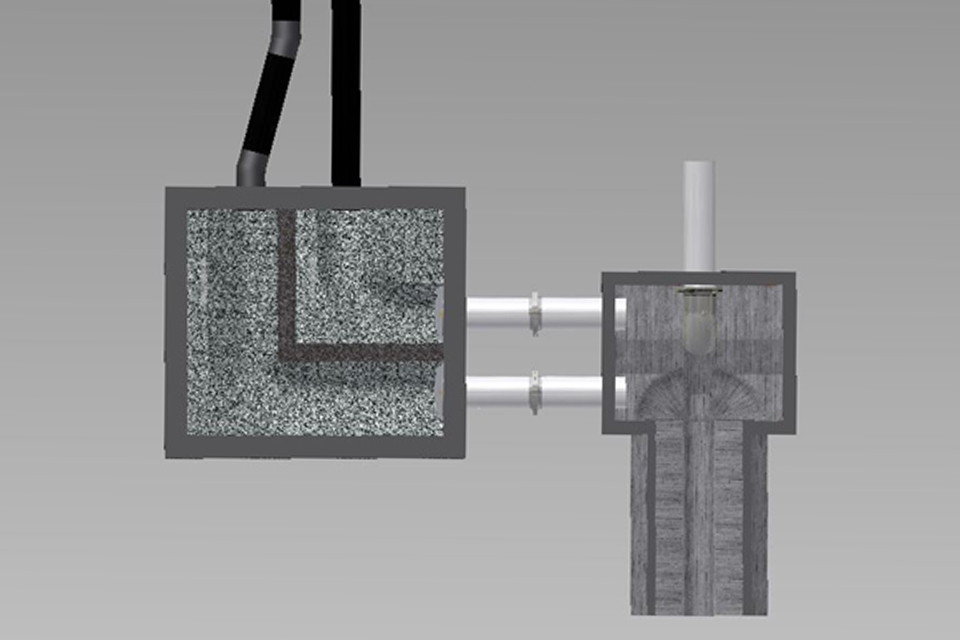

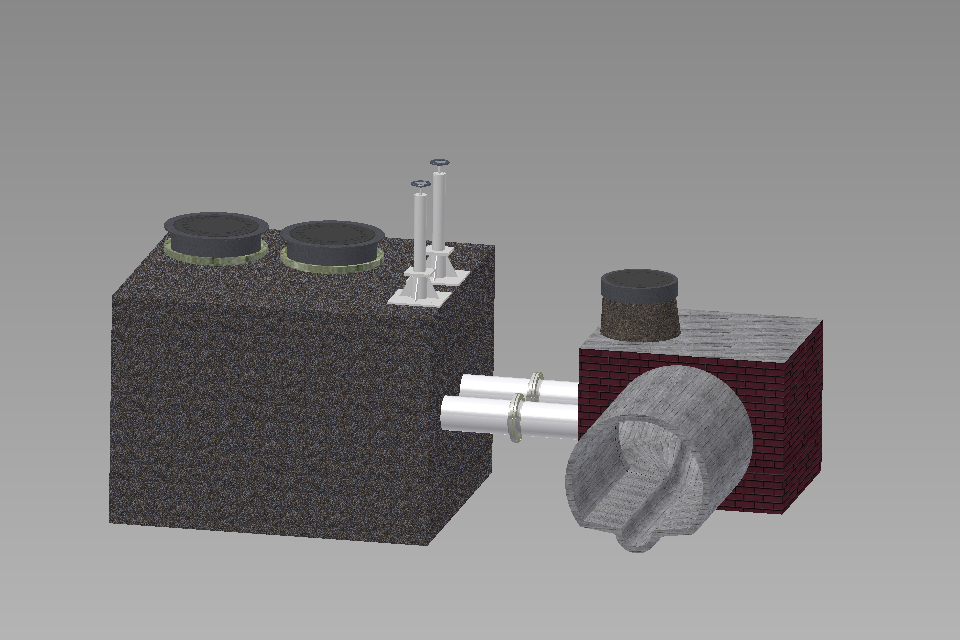

- Aufbau eines Druckentspannungsschachtes

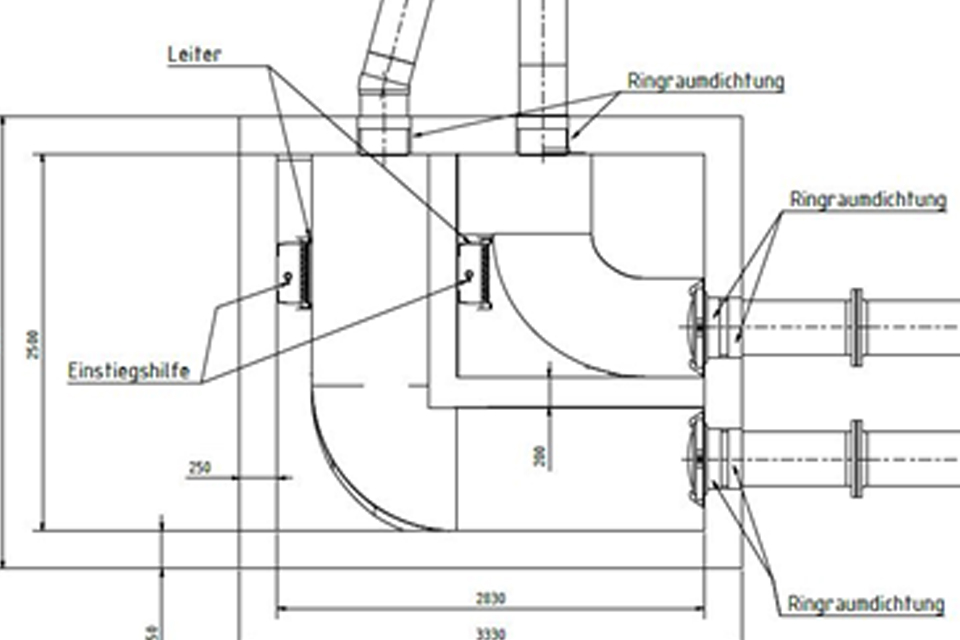

- Anbindung der DRL an die jeweiligen Anbindungspunkte am PW und am Druckentspannungsschacht sowie dessen Anbindung am Übergabeschacht

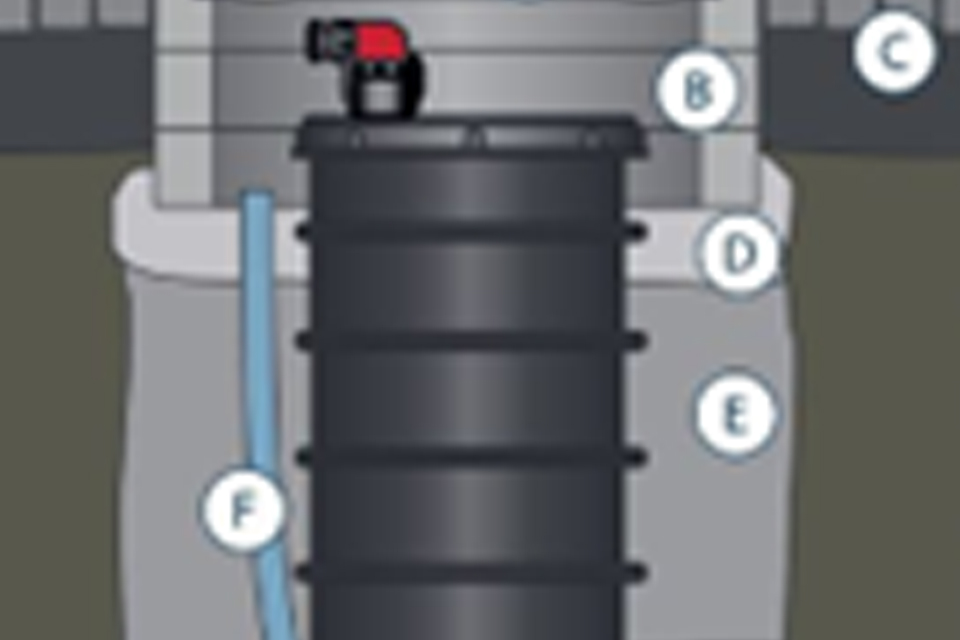

- Je Druckleitung ein Kompaktschacht zur Be- und Entlüftung im DRL-Trassenverlauf
- Grünschnitt und Baumfällarbeiten für die Arbeiten an der DRL-Trasse
