PROJEKT 17I122
Sanierung des Schmutzwasserpumpwerkes in Velbert
Erneuerung der Maschinen- und EMSR-Technik sowie der Bautechnik im Schmutzwasserpumpwerk in Velbert.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb mittels Pumpenprovisorium während der Bauzeit. Zwei Zuläufe über eine DN 300 GG / Ablauf Druckleitung DN80
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 3 & 5-9
(Maschinentechnik & EMSR-Technik) Ingenieurbauwerke, HOAI 2013. LPH 3 & 5-9
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Stromlaufpläne mit EPLAN P8
- Erstellung der Beleuchtungsberechnung
(Maschinentechnik & EMSR-Technik) Ingenieurbauwerke, HOAI 2013. LPH 3 & 5-9
- Erstellung der Betriebsanweisung
- Erstellung des Explosionsschutzdokumentes
- Erstellung der Stromlaufpläne mit EPLAN P8
- Erstellung der Beleuchtungsberechnung
Umsetzungszeitraum
07/2017, 06/2018 – 08/2019 (Projektbeginn, Baubeginn bis VOB Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme
[€ netto] 89.000,00 €
[€ netto] 89.000,00 €
Beschreibung der Planungsleistungen

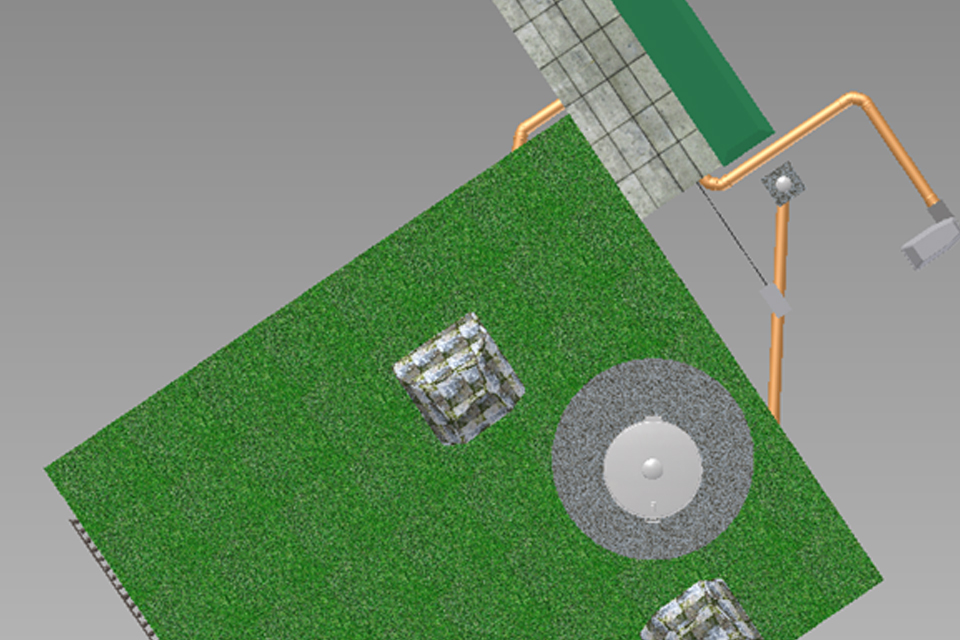

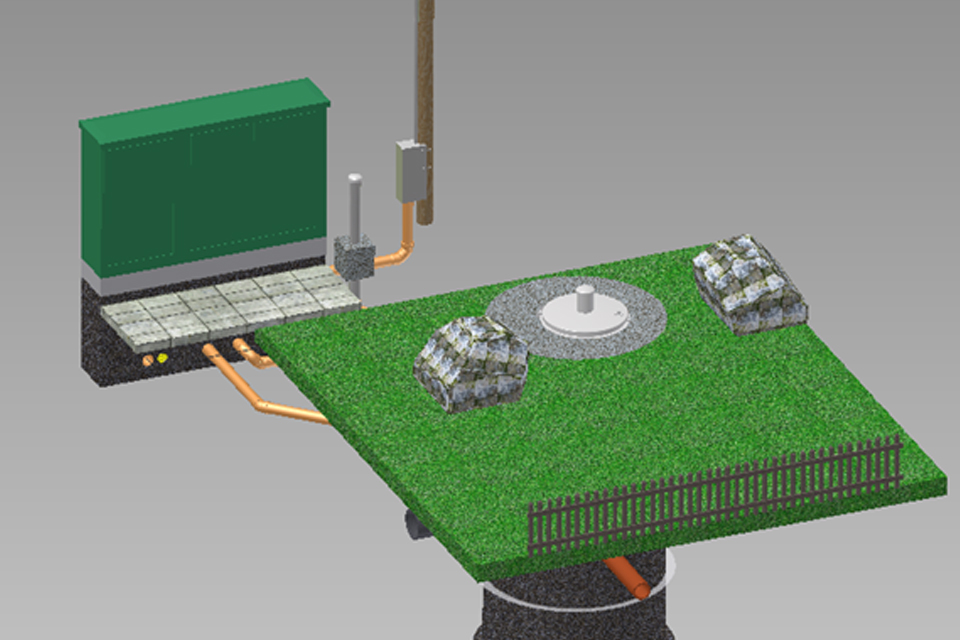

Das im Jahr 2000 gebaute Schmutzwasserpumpwerk liegt im freien Gelände und entwässert über die Druckleitung DN 80 PE-HD über den Übergabeschacht Richtung Kläranlage. Im Rahmen des Bauvorhabens sollte das Pumpwerk bau-, maschinen- und EMSR-technisch saniert werden.
Maschinen- und Rohrleitungstechnik

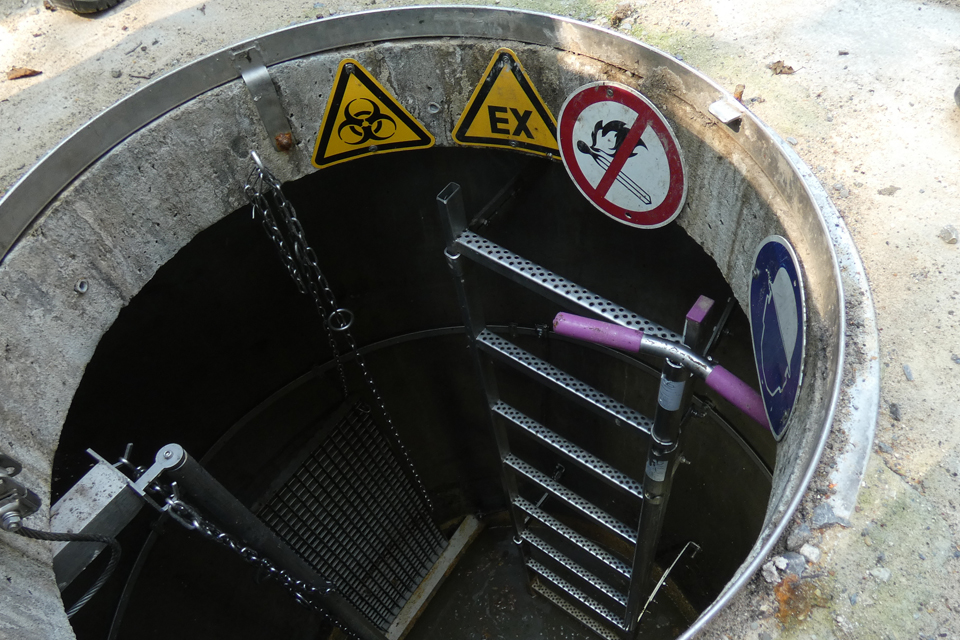

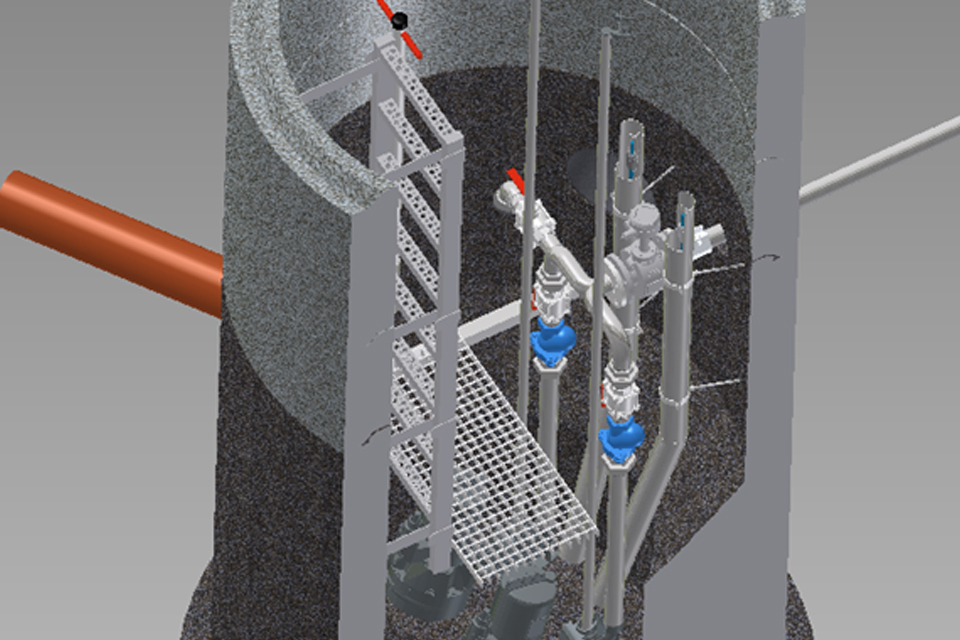

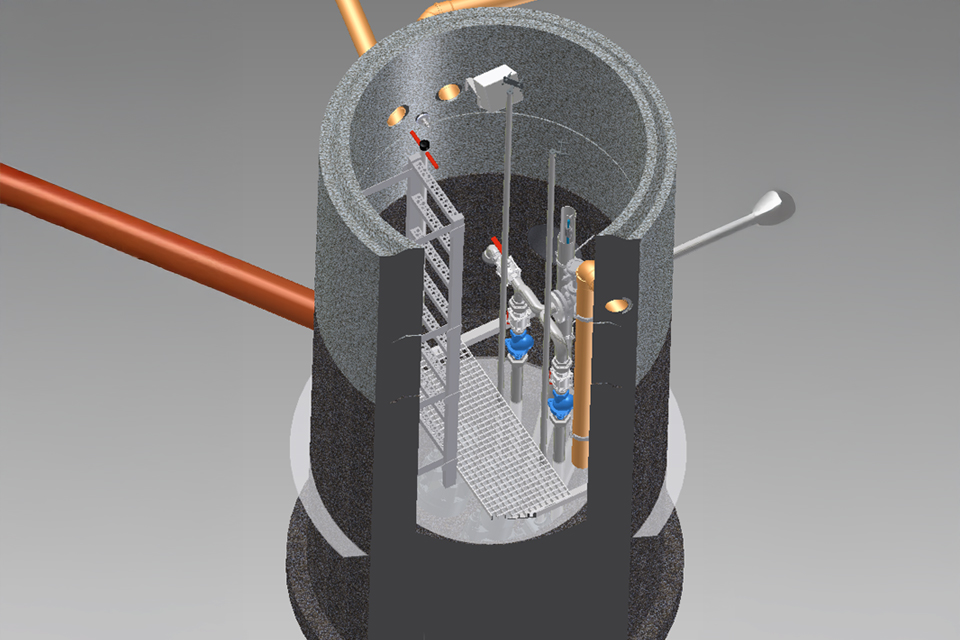

- Umbau der Führungsrohre der Pumpen
- Erneuerung einer Pumpe
- Neuaufbau der Druckrohrleitung im Pumpwerk, inkl. Armaturen, Spülstutzen und einem MID in der Nennweite DN50
- Aufbau einer Bedienbühne aus Edelstahl zur Wartung der Armaturen
- Umbau der Edelstahlleitung am Übergabepunkt
Elektrotechnik

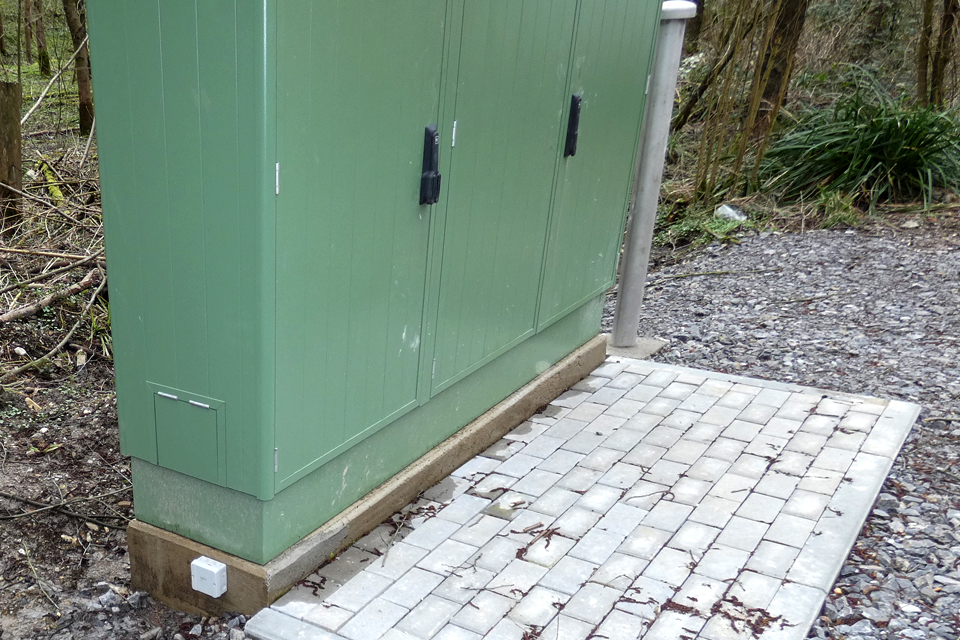

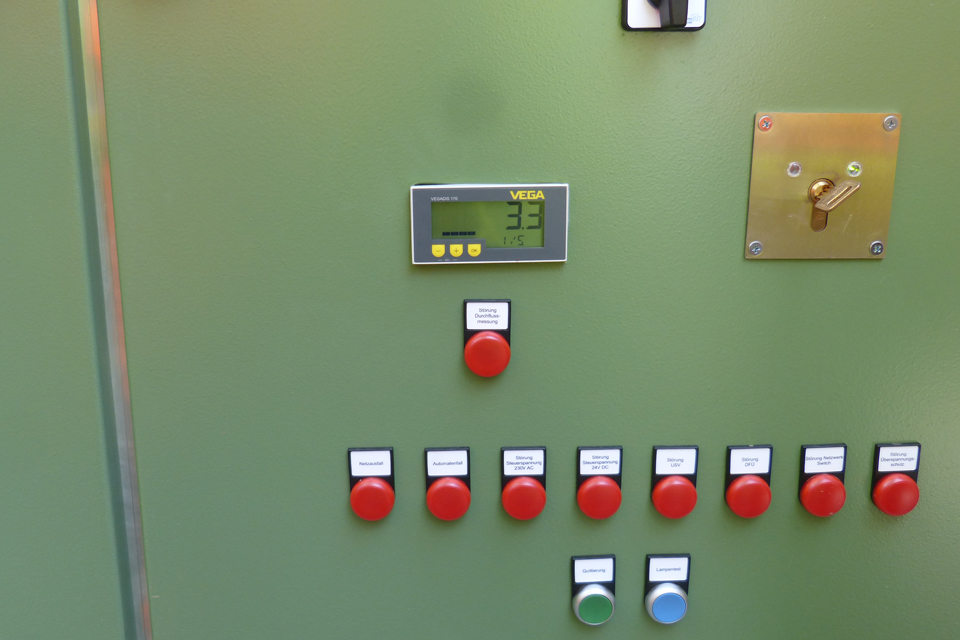

- Neuaufbau der Schaltanlage auf dem neuen Betonsockel

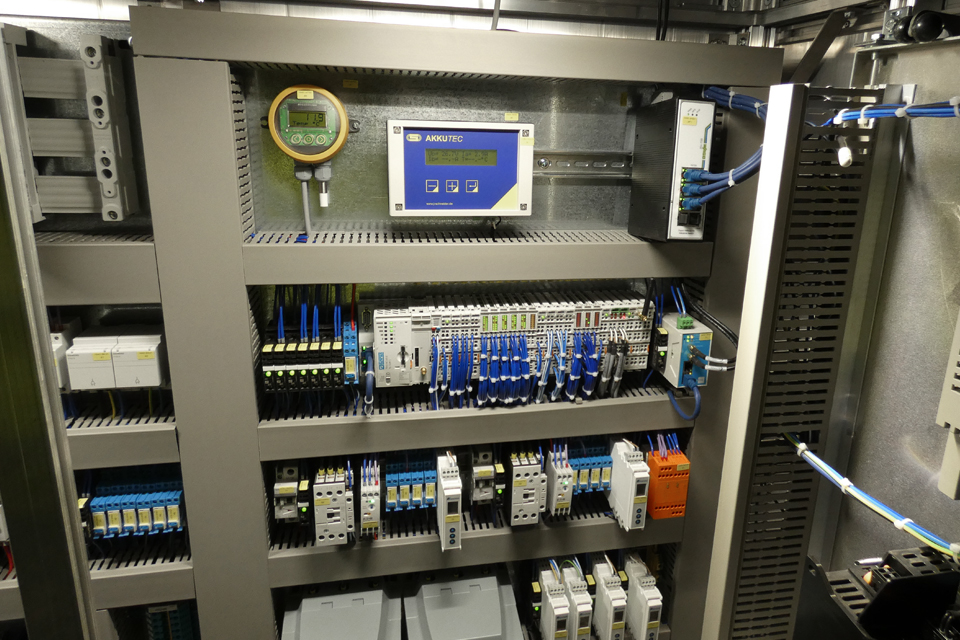

- Herstellung eines neuen Steuerschrankes mit integrierter Datenfernübertragung inkl. der Erstellung der Stromlaufpläne
- Anbindung der Datenpunkte an das neue Leitsystem
- Herstellung von zwei gasdichten Verschraubungen im Pumpwerk zur Herstellung der Gasdichtheit zur Schaltanlage
- Einbau von 2 redundanten Hängedrucksonde mit Messumformer und Zulassung für den Betrieb in der Ex Zone 1
- Herstellung des Potentialausgleichs innerhalb und außerhalb des Pumpwerkes mit Anschluss an die Erdungsanlage und die PAS der Schaltanlage
Bautechnik
- Rückbau der Lüftungshutze der Belüftungsrohrleitung DN 100
- Neuaufbau des Belüftungsrohrs DN 100
- Entfernung der zusätzlichen Lüftungshutze auf dem Kabelleerrohr

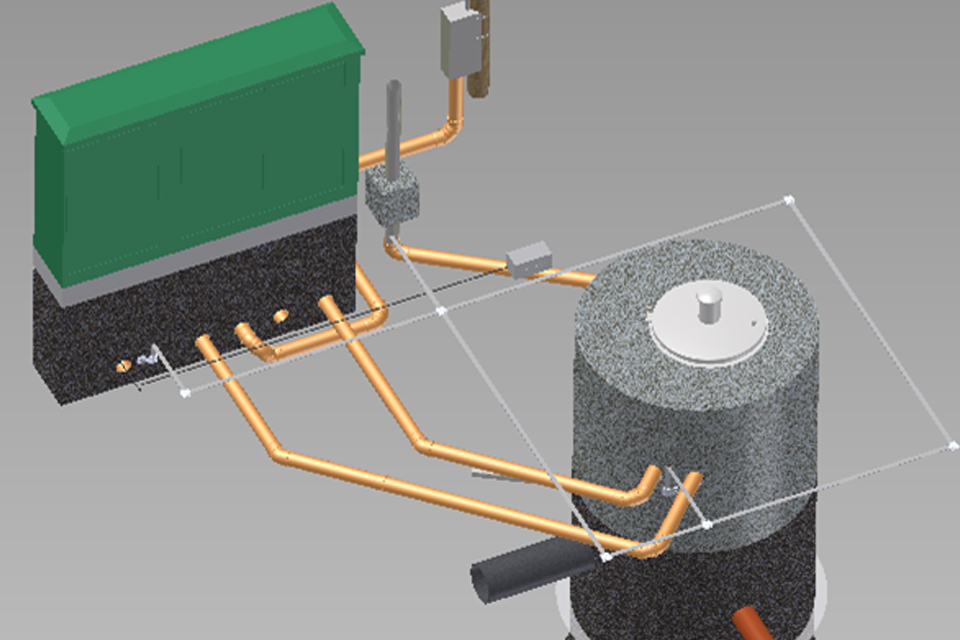

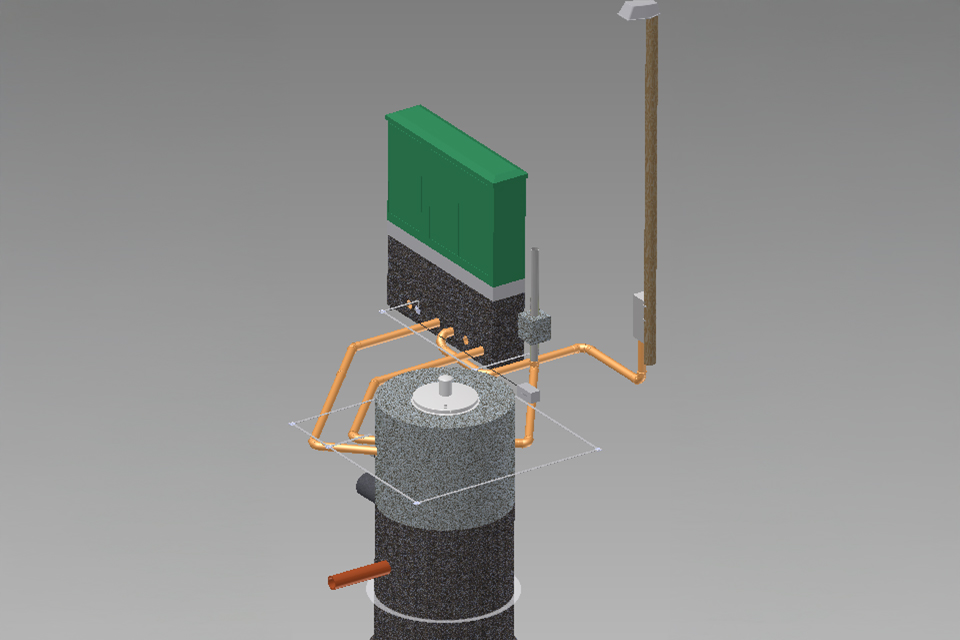

- Herstellung von zwei ordnungsgemäßen durchgängigen und dichten Kabelschutzrohren DN 100 aus KG Rohr bis zum Sockel der Schaltanlage
- Herstellung eines Ringerders aus Edelstahlbandstahl (1.4571) mit Anschluss an Erdungsdurchführung in den Pumpenschacht sowie Anschluss im Sockel der Schaltanlage
- Herstellung eines monolithischen Betonsockels zur Aufstellung der neuen Schaltanlage
- Herstellung der Dichtheit der Betonringe des Bauwerkskörpers
- Bearbeitung von Betonabplatzungen
- Herstellung von ordnungsgemäßen dichten Einführungen für die Medienrohre
