PROJEKT 18I111

Umbau des Schmutzwasserpumpwerkes in Schifferstadt

Erneuerung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Schmutzwasserpumpwerkes.
Besonderheiten: Neuaufbau eines Zulaufschiebers DN 350/400 im Pumpensumpf



Detaillierte Informationen zum Projekt

Maschinen- und Rohrleitungstechnik

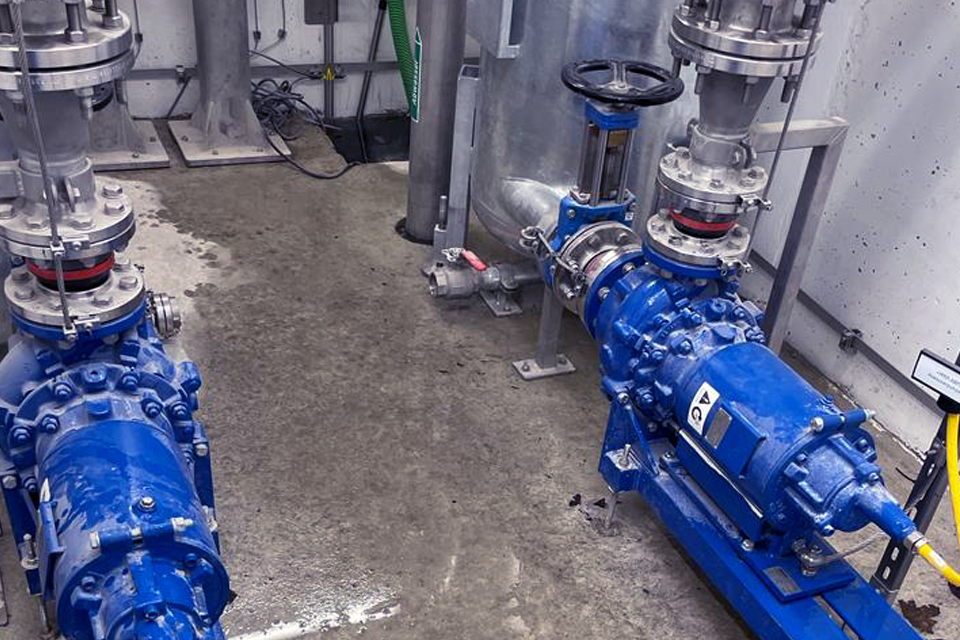

  • Neuaufbau von zwei trocken aufgestellten Pumpen in der Schutzart IP68

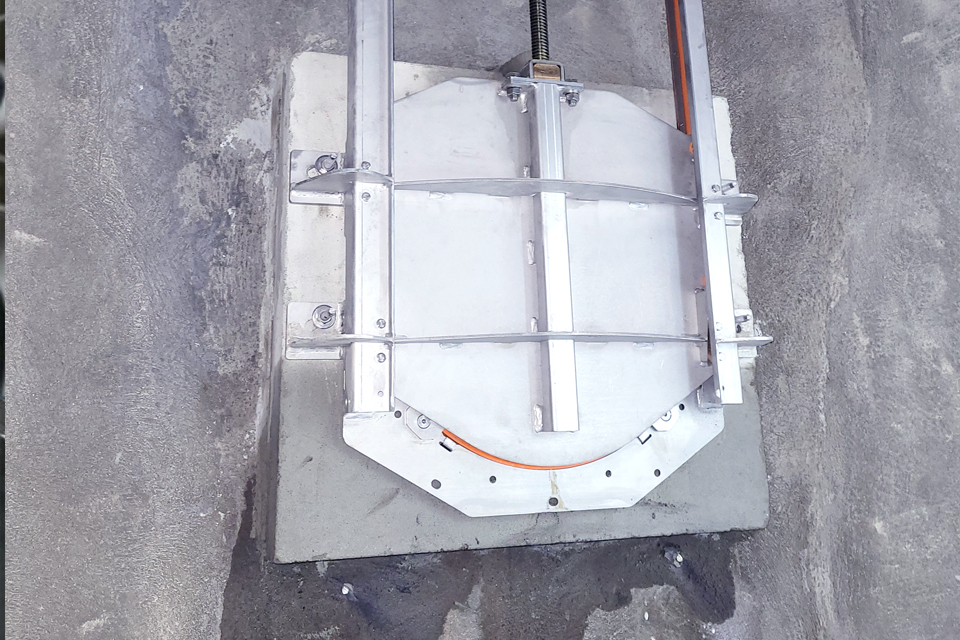

  • Neuaufbau eines Zulaufschiebers DN 350/400 im Pumpensumpf mit Elektroantrieb im Maschinenschacht

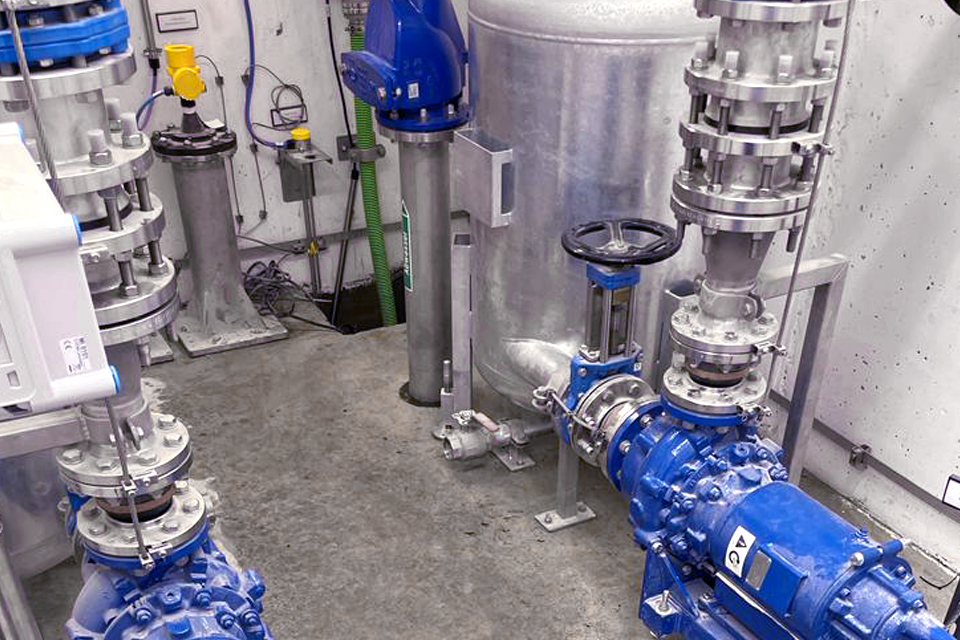

  • Neuaufbau der Druckrohrleitung im Pumpwerk, inkl. Armaturen

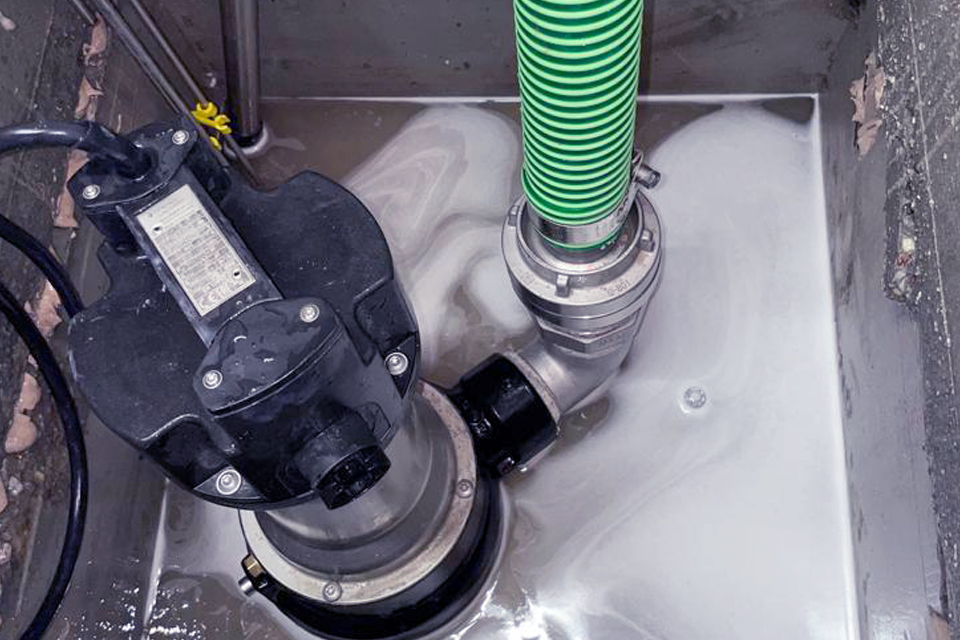

  • Kellerentwässerungspumpe im Maschinenraum mit Druckrohrleitung in den Pumpensumpf
  • Belüftungsanlage für den Maschinenraum

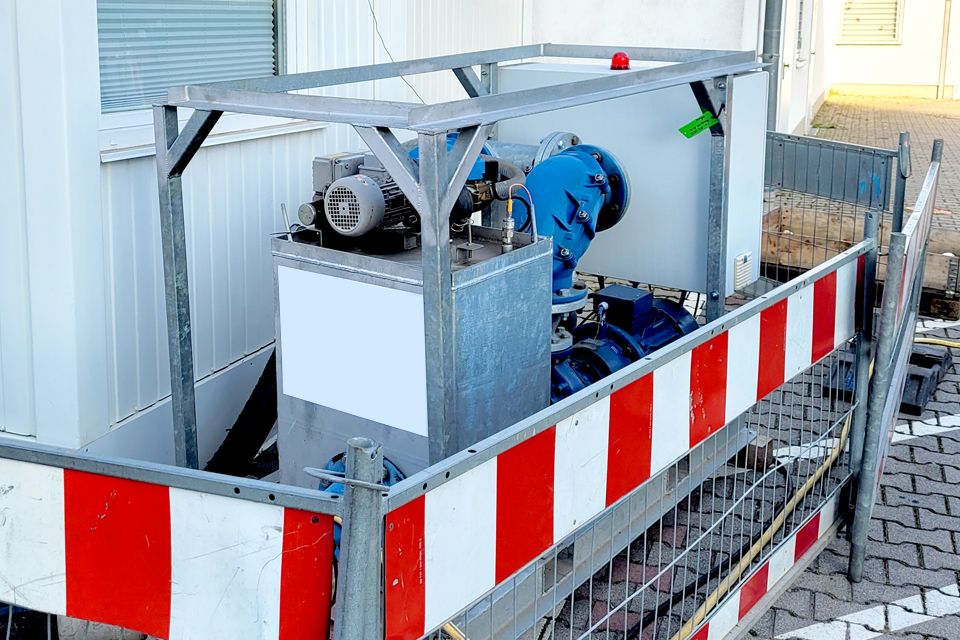

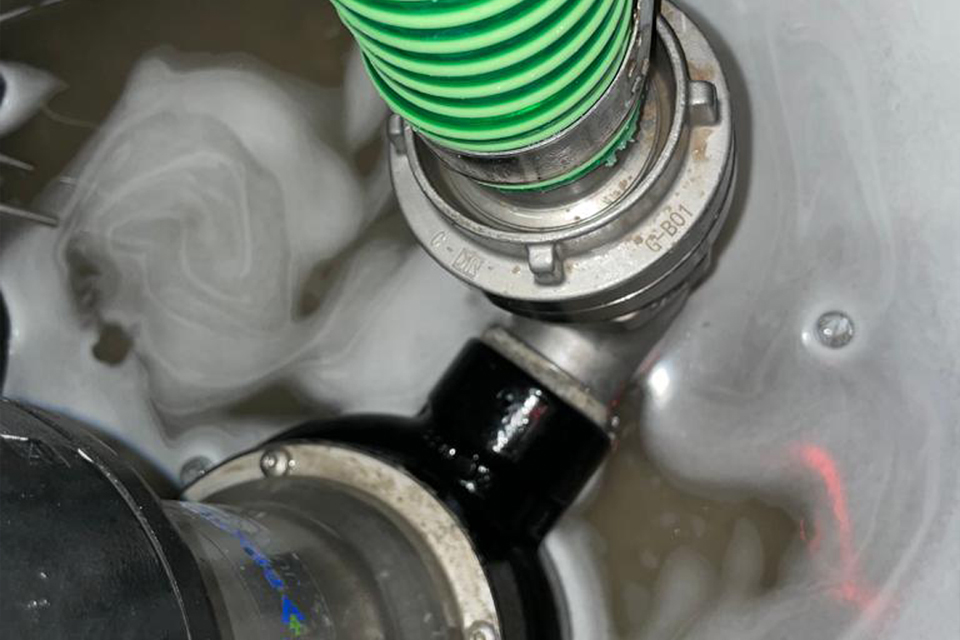

  • Pumpenprovisorium während der Bauzeit
EMSR-Technik
  • Herstellung des Potentialausgleichs innerhalb des Pumpensumpfes sowie des Maschinenraumes mit Anschluss an die Erdungsanlage und die PAS der Schaltanlage
  • Einbau von zwei redundanten Sonden mit Messumformer und Zulassung für den Betrieb in der Ex Zone 1
  • Einbau einer konduktiven Fünfstabsonde zur Erfassung einer Überflutung im Maschinenraum und zur Steuerung der Entwässerungspumpe
  • Einbau eines Temperatur- und Feuchtesensors im Maschinenraum und in der Schaltanlage
  • Herstellung von gasdichten Verschraubungen im Maschinenraum zur Herstellung der Gasdichtheit zur Schaltanlage und zum Pumpensumpf
  • Herstellung der Kabelanlage für die neue Anlage

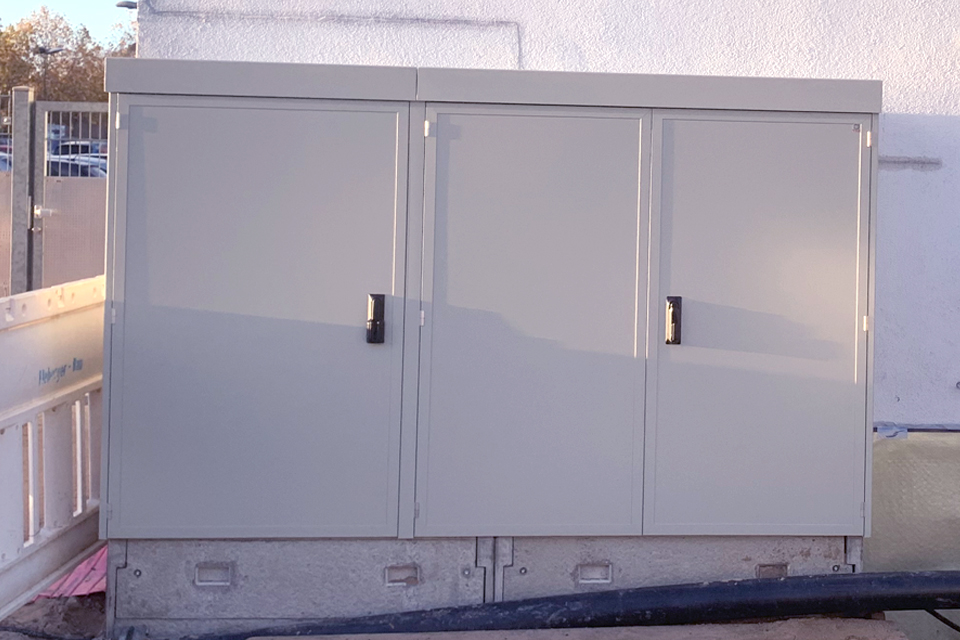

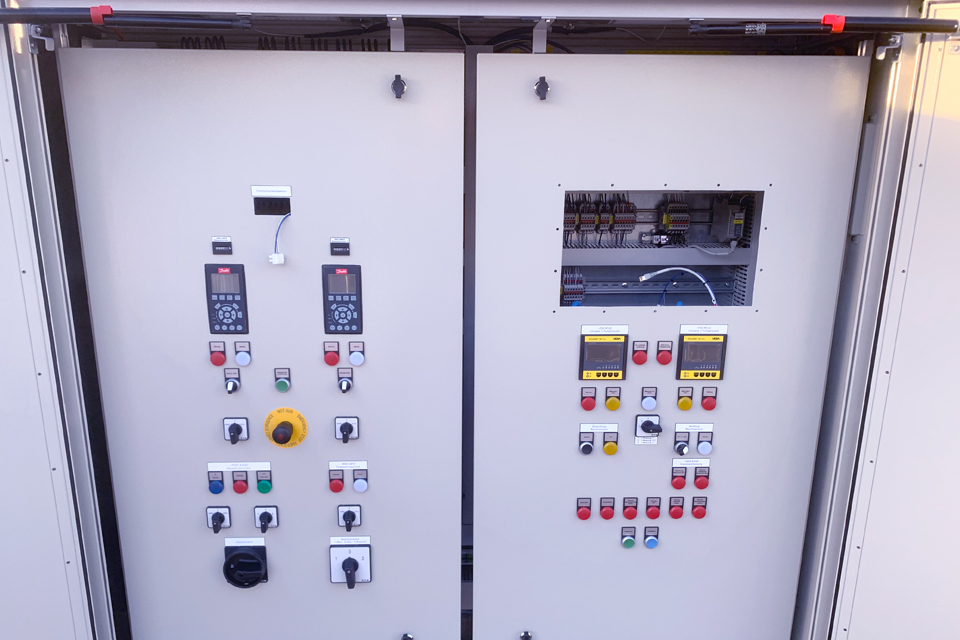

  • Neuaufbau eines Außenschaltschrankes mit Einspeise-/Zähler-Teil sowie integriertem Steuerschrank und Datenfernübertragung inkl. der Erstellung der Stromlaufpläne
  • Anbindung der Datenpunkte an das bestehende Leitsystem
Bautechnik
  • Herstellung des Sockels für die neue Schaltanlage
  • Teilrückbau des vorhandenen Pumpenschachtes
  • Herstellung der Baugrube mit Verbau
  • Einbau eines Betonfertigteils mit neuem Pumpensumpfraum
  • Kabelleerrohrverlegung zwischen Pumpenschacht, Schaltanlage und Anschlussverteiler EVU
  • Anbindung der neuen Druckrohrleitungen an den Übergabeschacht
  • Verkehrslenkung während der Baumaßnahme inkl. Baustraße
  • Herstellung von zwei Lüftungsleitungen DN 150 bis an den Straßenrand
proj_icn_batt

Leistungsumfang

Technische Ausrüstung, HOAI 2021, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik)
proj_icn_chart bar-1 Kopie

Kenndaten

Neuaufbau eines Zulaufschiebers DN 350/400 im Pumpensumpf
proj_icn_clck

Umsetzungszeitraum

02/2019 – 04/2023 (Planung bis VOB-Abnahme)
proj_icn_euro

Kostenumfang

Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 710.000,00 €
proj_icn_star

Besondere Leistungen

Bestandsaufnahme durch 3D Laserscan I Statik-Erstellung für die Schal- und Bewehrungspläne, bautechnische Prüfung und Bauüberwachung I PrüfSStBauVo I Erstellung Explosionsschutzdokument

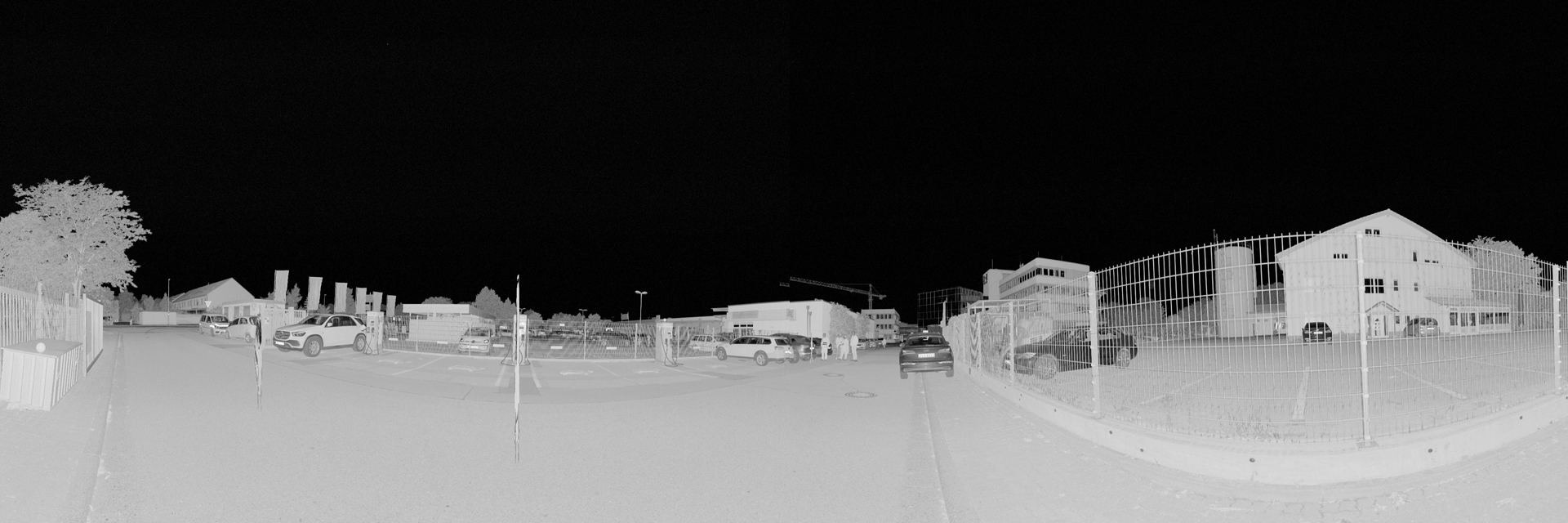

Bestandsaufnahme durch 3D Laserscan

Bilder zum Projekt

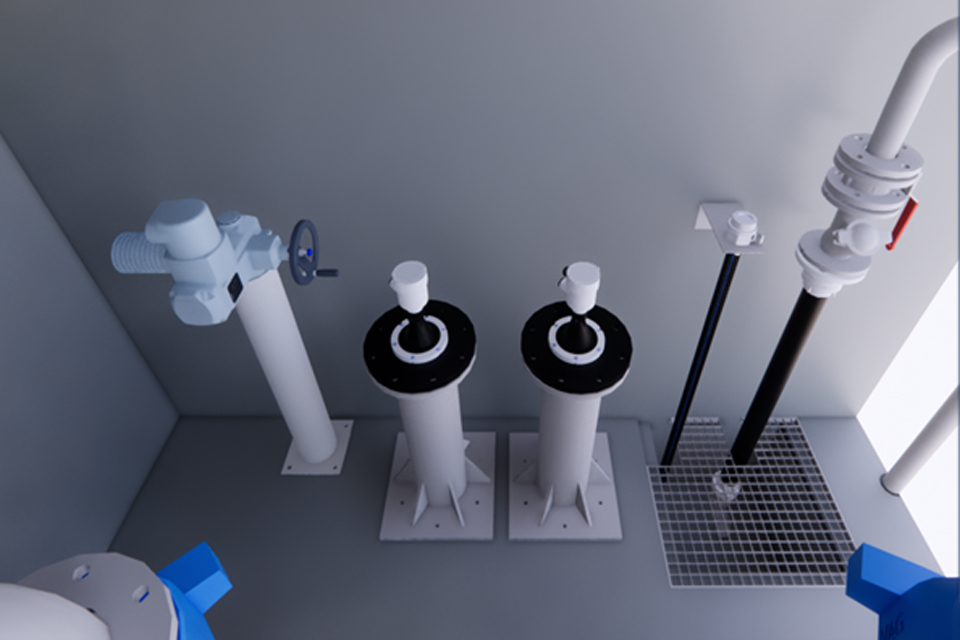

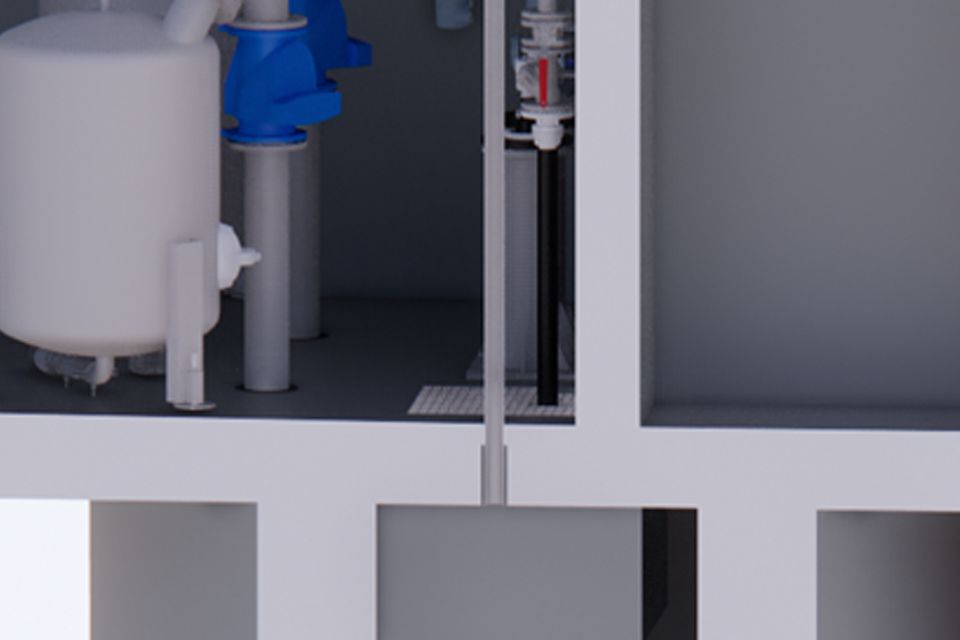

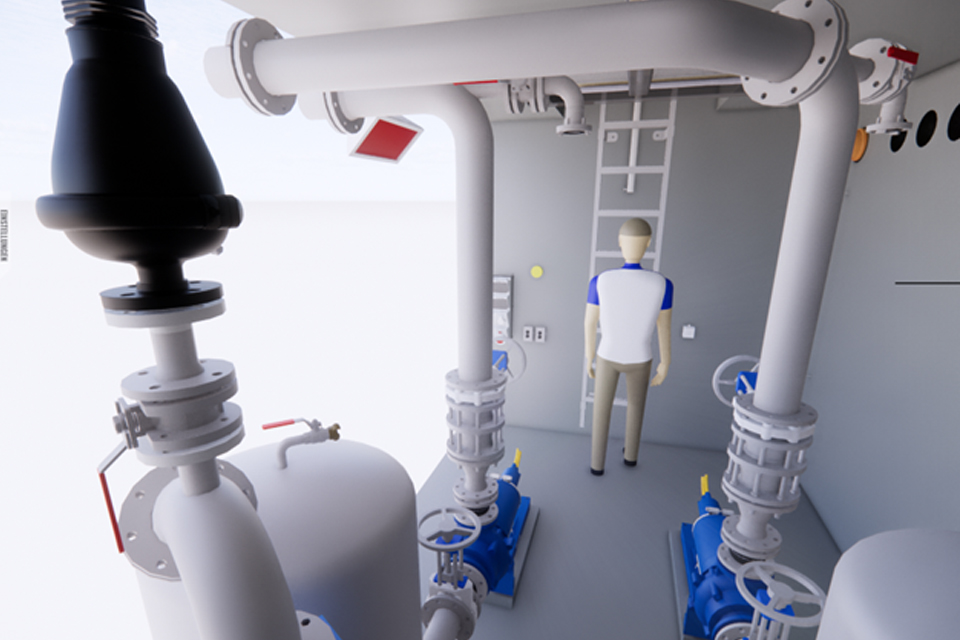

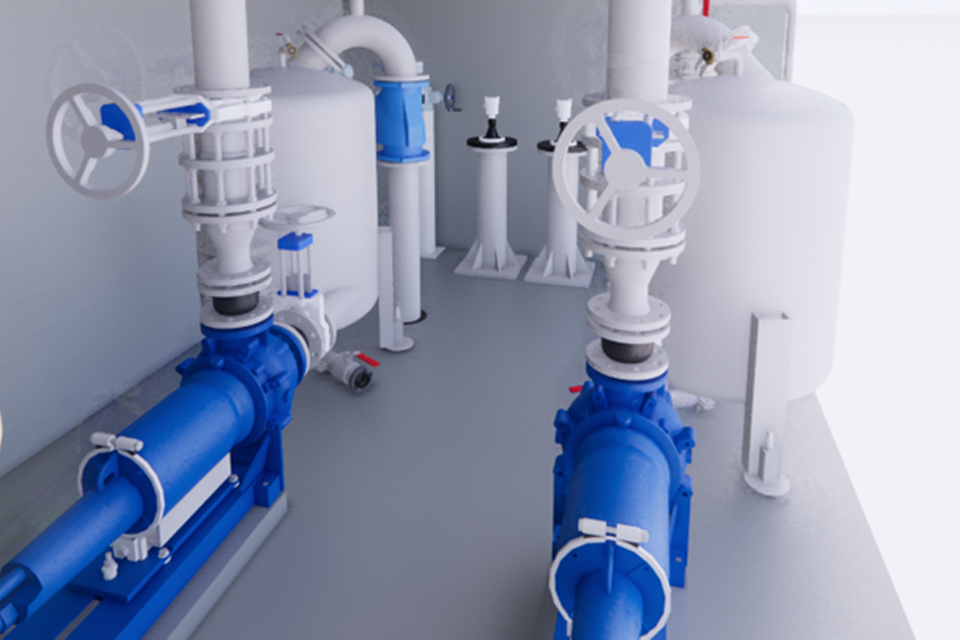

Umsetzung der Planung im 3D Programm
