PROJEKT 18I131
Neubau eines Schmutzwasserpumpwerkes in Warendorf

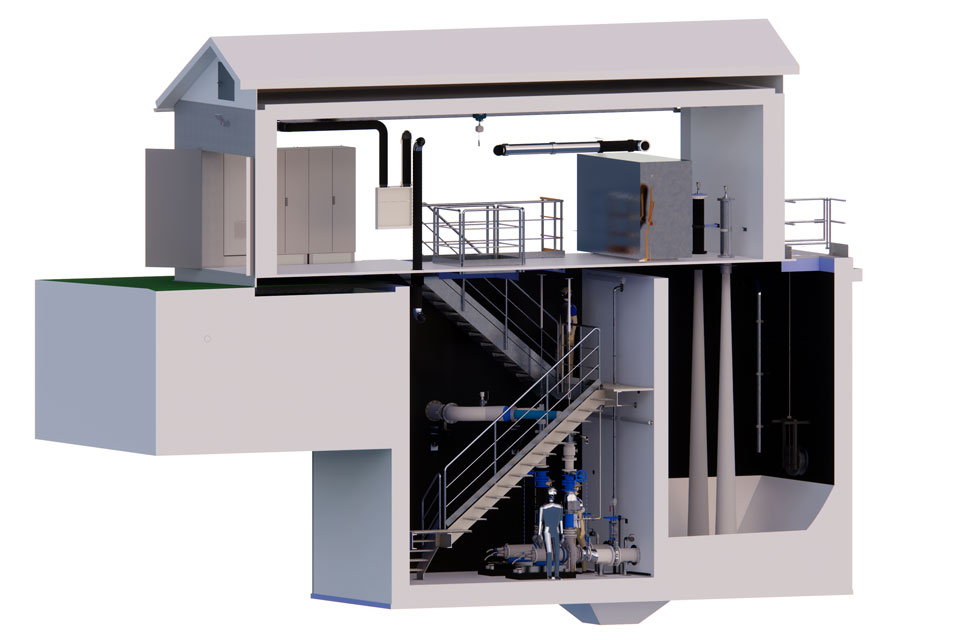

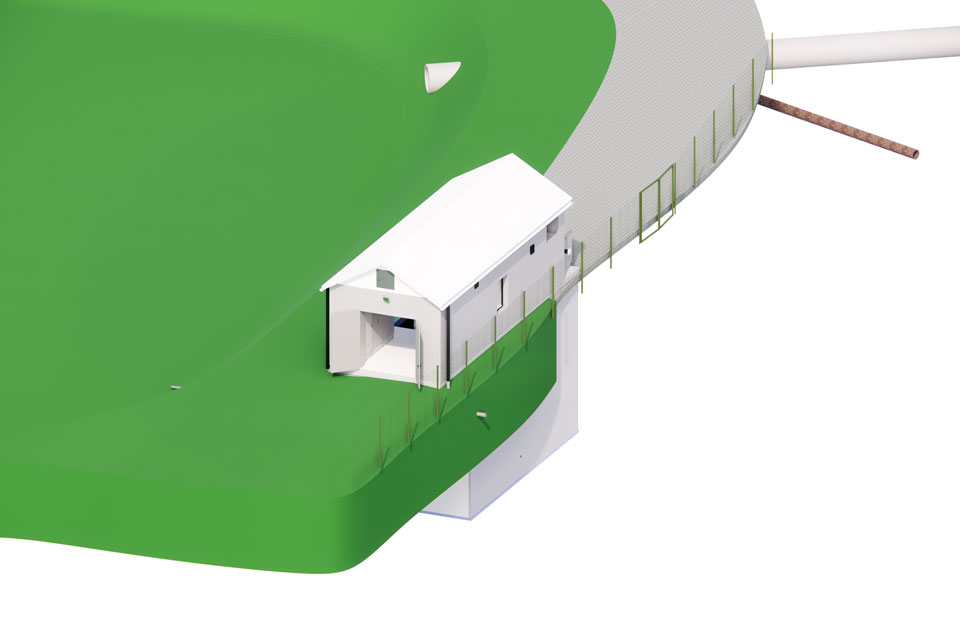

Neubau der Maschinen- und Rohrleitungs- und Armaturentechnik, EMSR-Technik und Bautechnik für ein Schmutzwasserpumpwerk in Warendorf. Das neue Schmutzwasserpumpwerk (Betonbauwerk) besteht aus einem unterirdischen Pumpensumpf, einem unterirdischen Maschinenraum und einem oberirdischen Schaltanlagenraum.
Besonderheiten: Absenkverfahren eines Betonbaukörpers.
(Maschinentechnik und EMSR-Technik) Ingenieurbauwerke, HOAI 2013, LPH 3 & 5-9
[€ netto] ca. 784.000,00 €
Erstellung des Explosionsschutzdokumentes I
Erstellung der Beleuchtungsberechnung
Beschreibung der Planungsleistungen

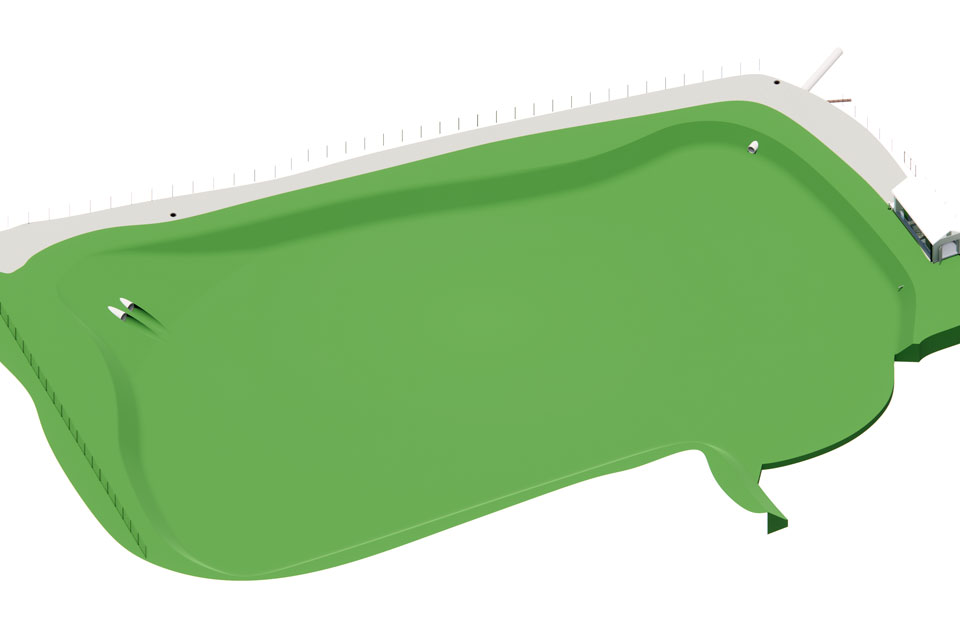

Zur Entlastung eines Regenrückhaltebecken (RRB) wurde ein neues Schmutzwasserpumpwerk auf dem Gelände des RRB errichtet. Ein Teil der bisher anfallenden Schmutz- und Regenwassermengen sollten ins neue Schmutzwasserpumpwerk umgeleitet werden.
Im Rahmen der geplanten Baumaßnahme wurde ein neues Pumpwerk errichtet.
Maschinen- und Rohrleitungstechnik

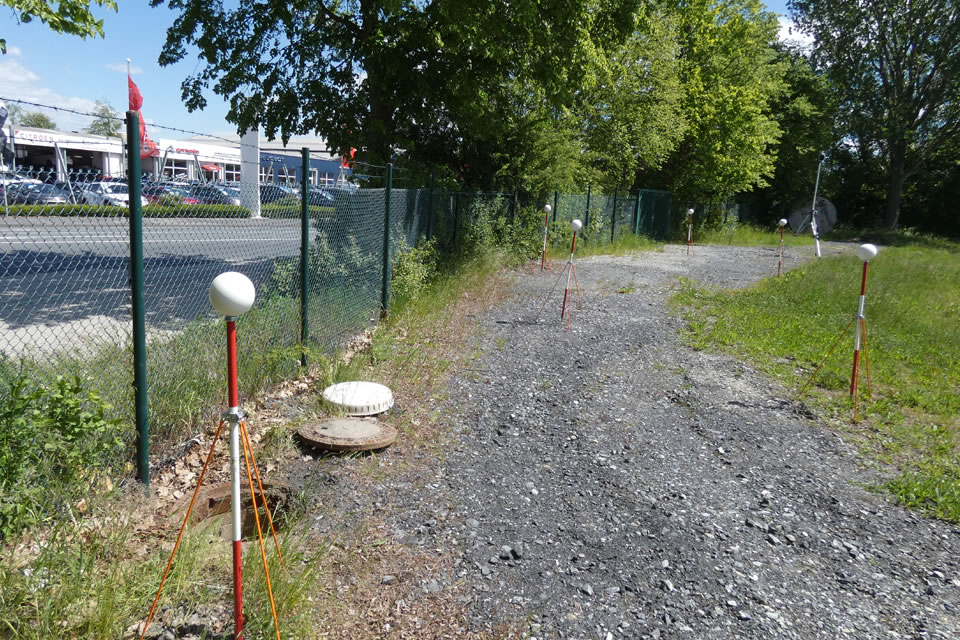

- Bestandsaufnahme 3D Laserscan zur Vermessung der Örtlichkeit
- Aufbau einer Stahltreppenkonstruktion zum Maschinenraum
- Auslegung einer Notstromersatzanlage
- 1 x Entwässerungspumpe mit Armaturen und Rohrleitung

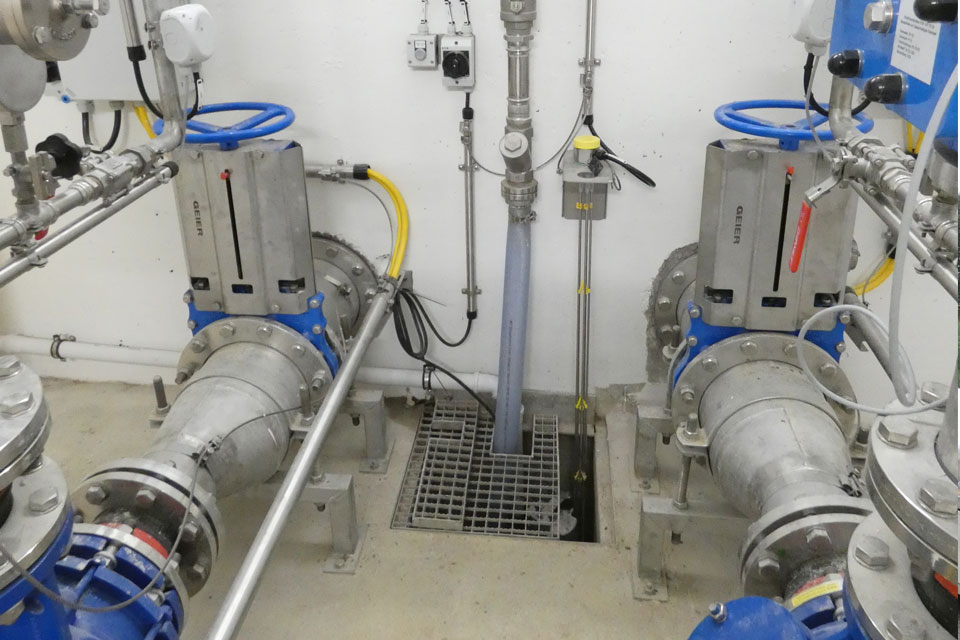

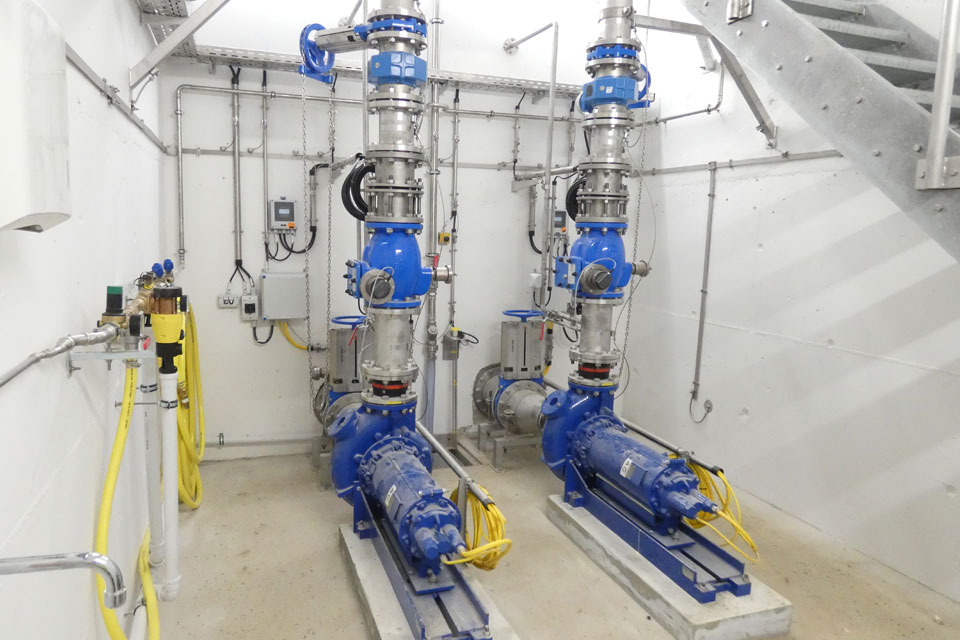

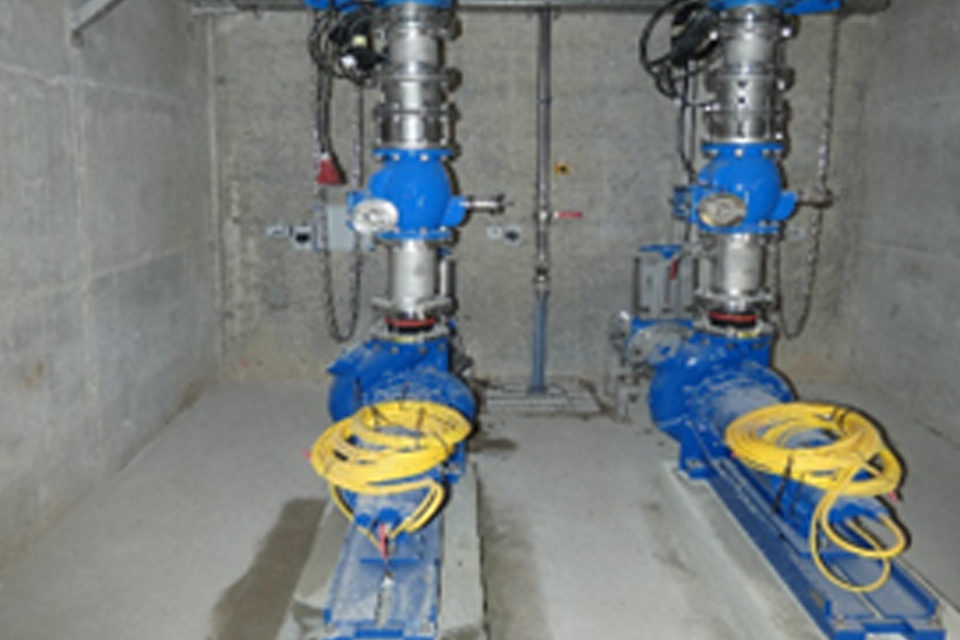

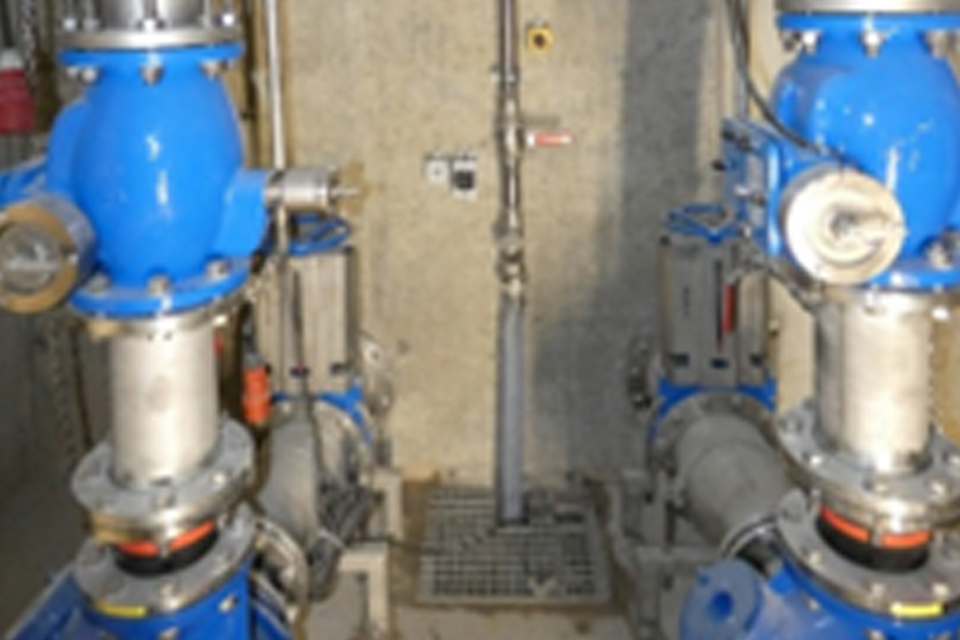

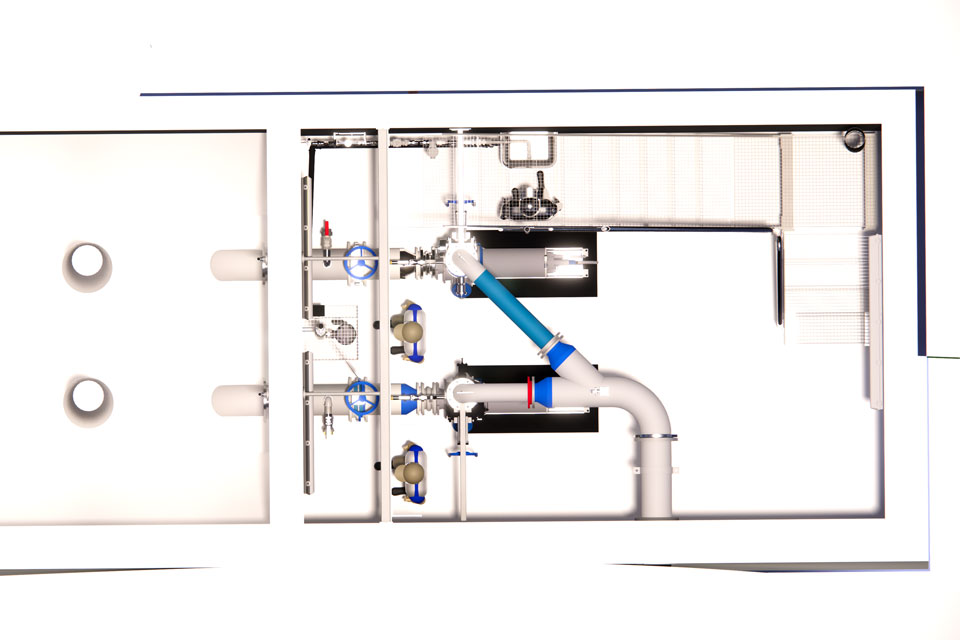

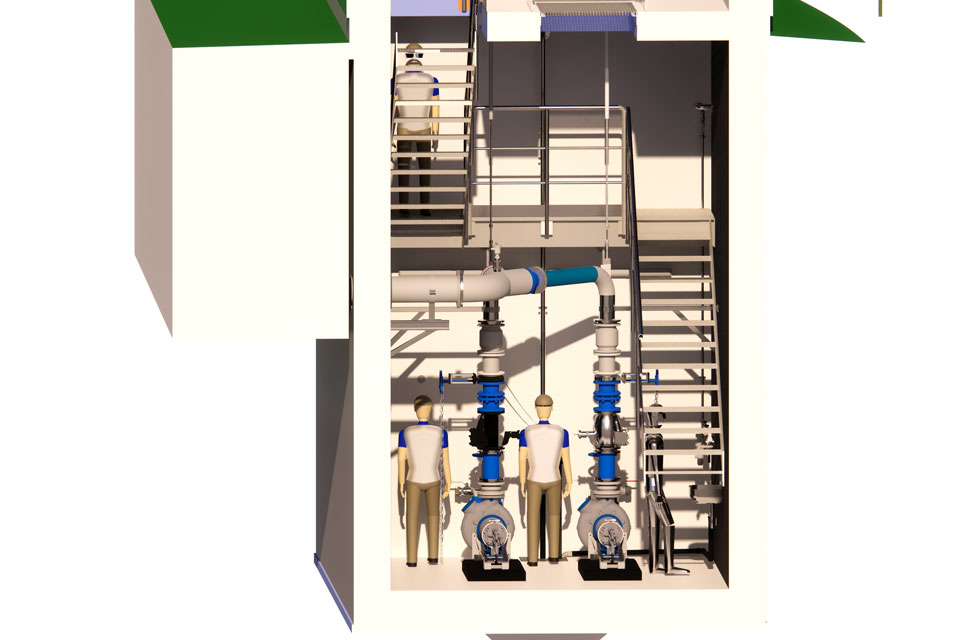

- 2 x Pumpen mit Absperrschiebern, Durchflussmessungen, Rohrleitungen bis DN 300
- 1 x Krananlage
- 1 x Be- und Entlüftungsanlage im Pumpwerk
- 1 x Absperrschieber im Pumpensumpf

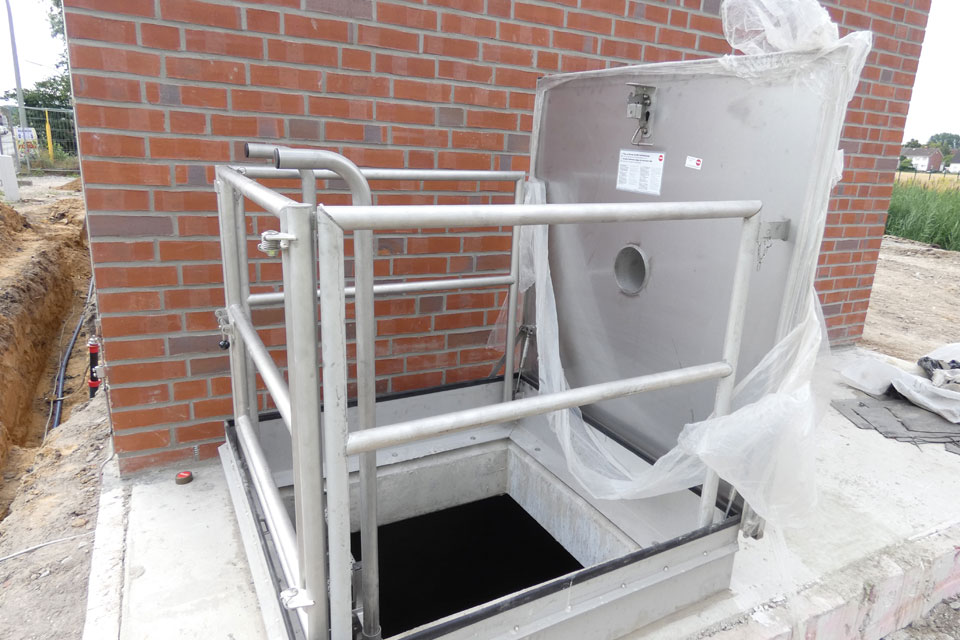

- Stahlkonstruktionen für Rohrleitungen, Geländer, Pumpensumpf, etc.
EMSR-Technik
- Aufbau einer Schaltanlage mit einer SPS und Bediengerät zur Steuerung des kompletten Pumpwerks mit den entsprechenden Aggregaten
- Messtechnische Ausrüstung
- Heizungsanlage (elektrische Infrarotheizstrahler) im Schaltanlagenraum und im Maschinenraum
- Zutrittsüberwachung wird die Zugangstüre des Betriebsgebäudes
- Planung neuer Beleuchtungsanlagen im Außen- und Innenbereich
- Aufbau der Kabelanlage und Kabeltrasse für das Pumpwerk und Maschinentechnik
- Herstellung des Blitzschutz und Potentialausgleich für die gesamte Anlage des Pumpwerkes (Maschinen- und Schaltanlage und Pumpensumpf)
Bautechnik

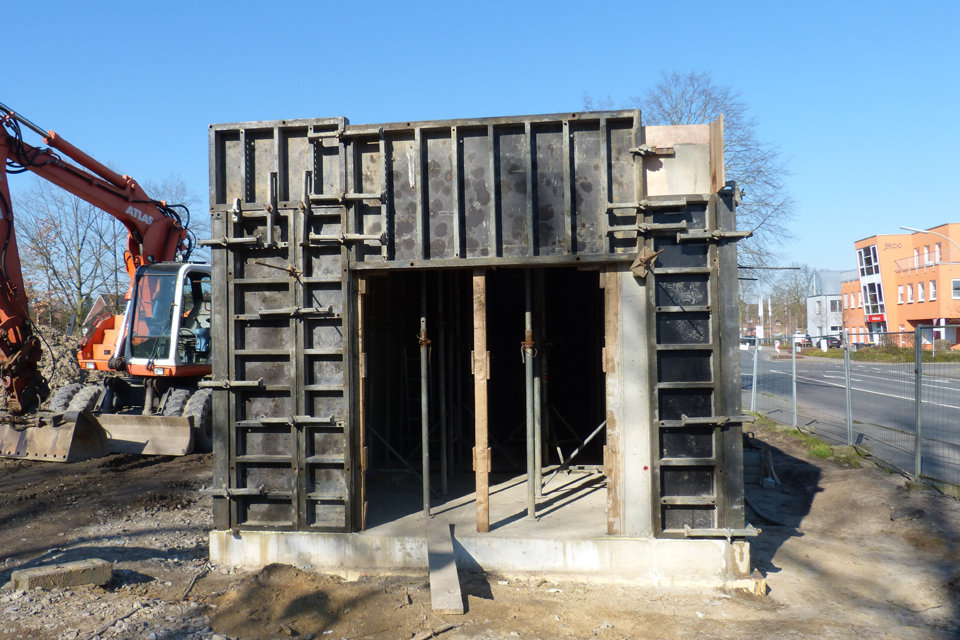

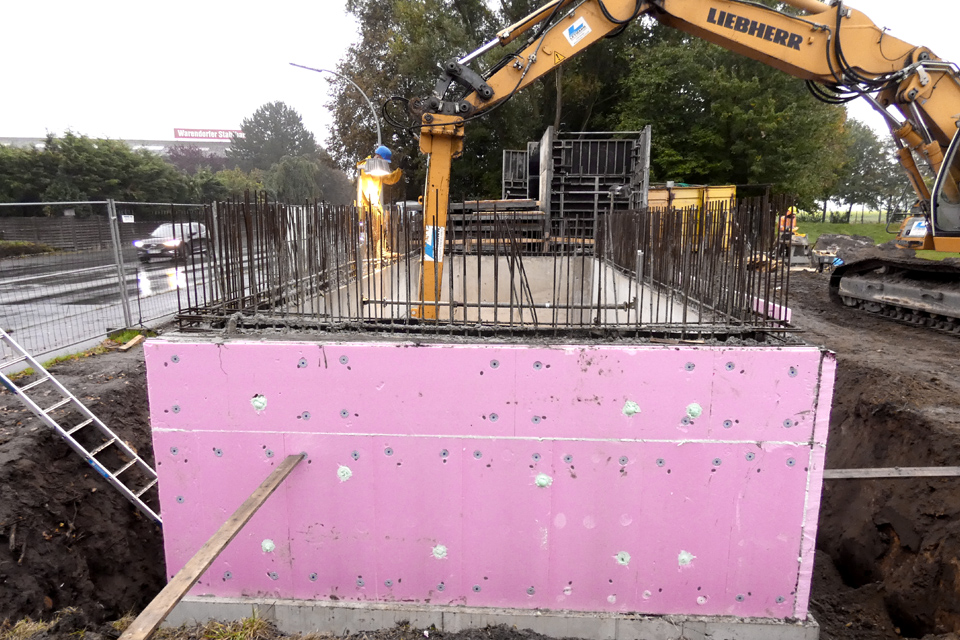

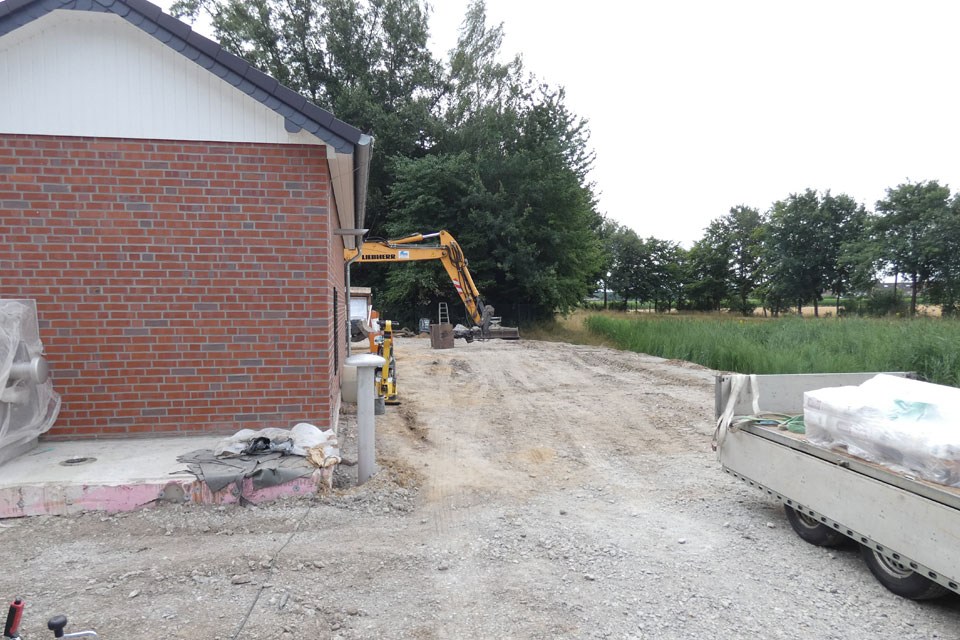

- Verbauarbeiten und Herstellung einer Baugrube für das neu zu errichtende Pumpwerk

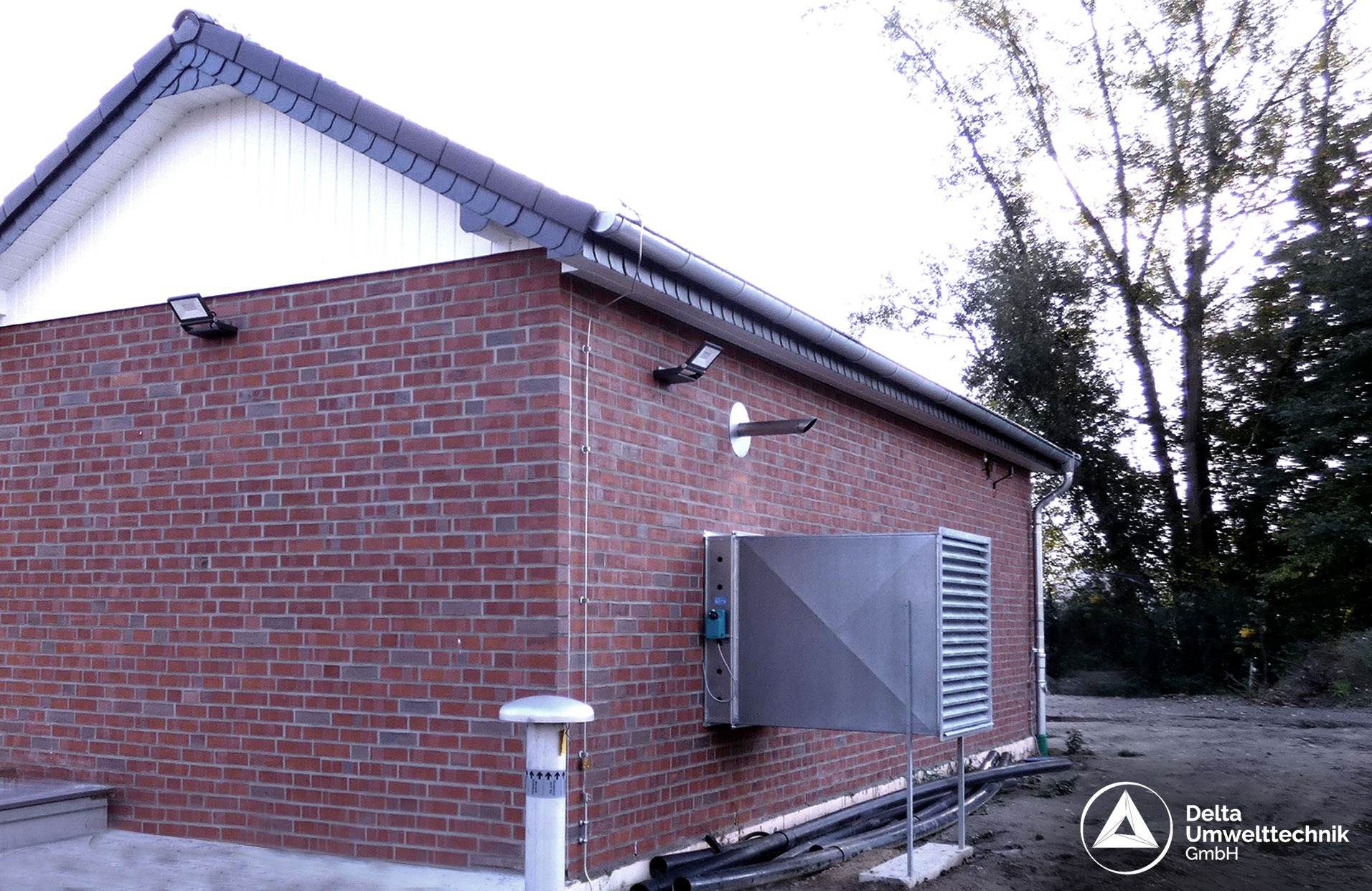

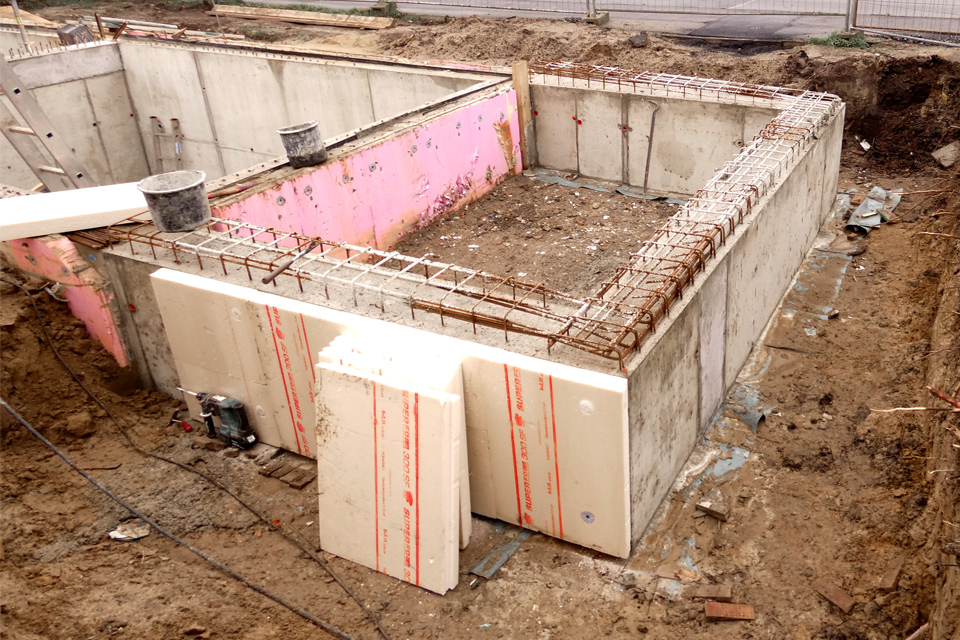

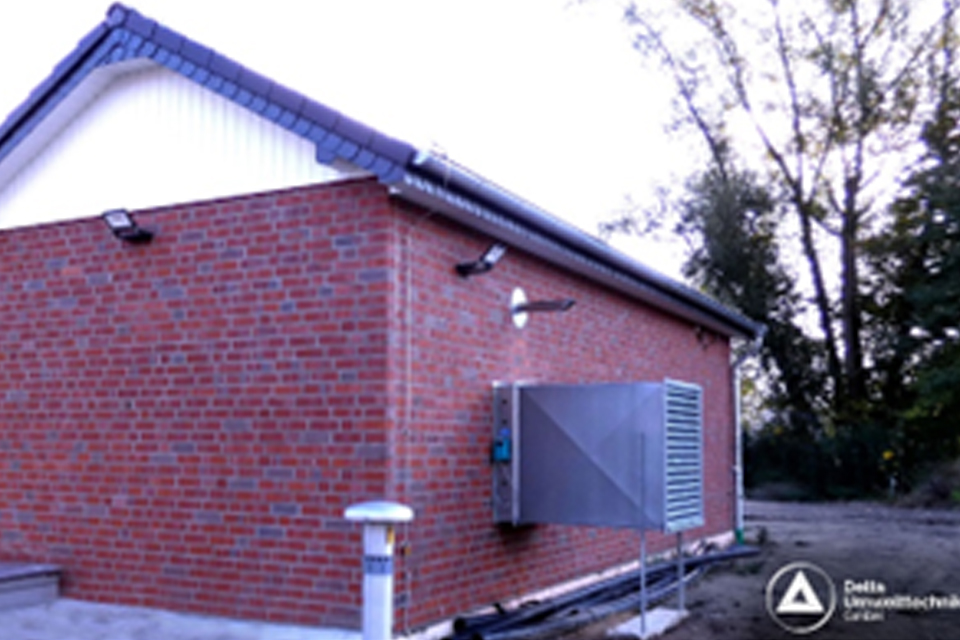

- Neuaufbau FT-Gebäude mit unterirdischem Pumpensumpf und Maschinenraum und oberirdischem Betriebshaus für die Schaltanlage und die Netzersatzanlage
- Wasserhaltung/Grundwasserabsenkung zur Herstellung einer <br>Kanalverbindung zwischen Schacht und Pumpwerk

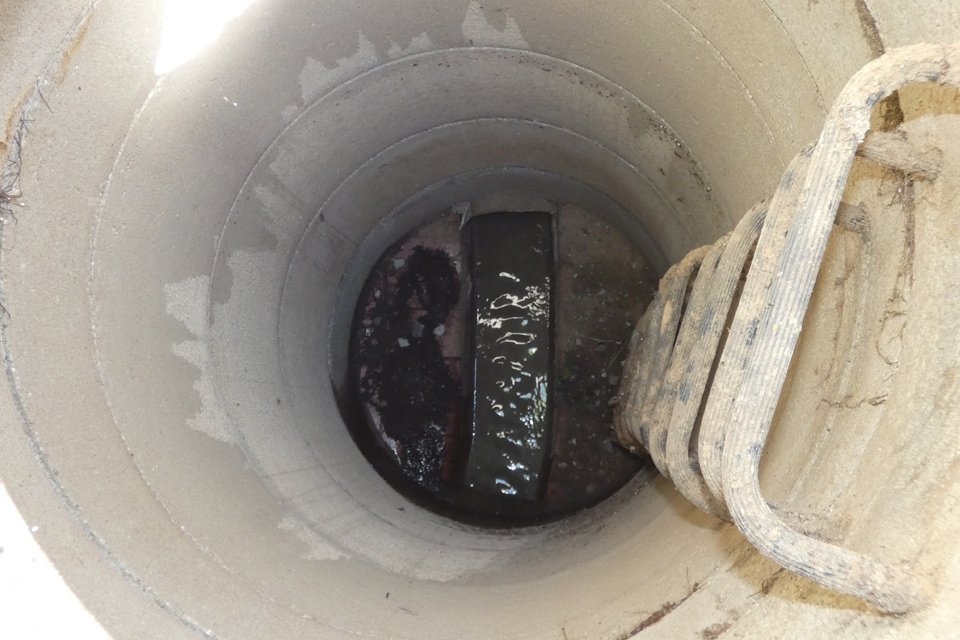

- Herstellung einer Kanalverbindung DN 300 aus Betonrohr von Schacht als Zulauf zum Pumpensumpf
- Demontage und Montage Stabmattenzaun
