PROJEKT 19I104
Umbau eines Pumpwerks in Remscheid
Umbau der Technischen Ausrüstung der Maschinen- und Rohrleitungstechnik und die EMSR-Technik des Pumpwerkes in Remscheid.
Besonderheiten/Kenndaten: Umbau im laufenden Betrieb / Drosselförderleistung von je 16 l/s
(Maschinentechnik & Elektrotechnik)

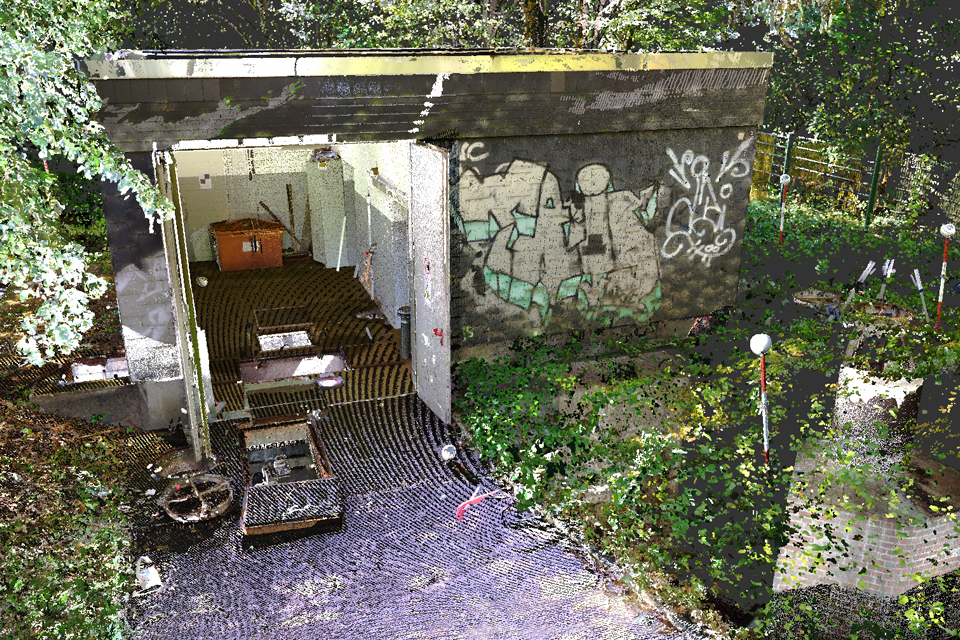

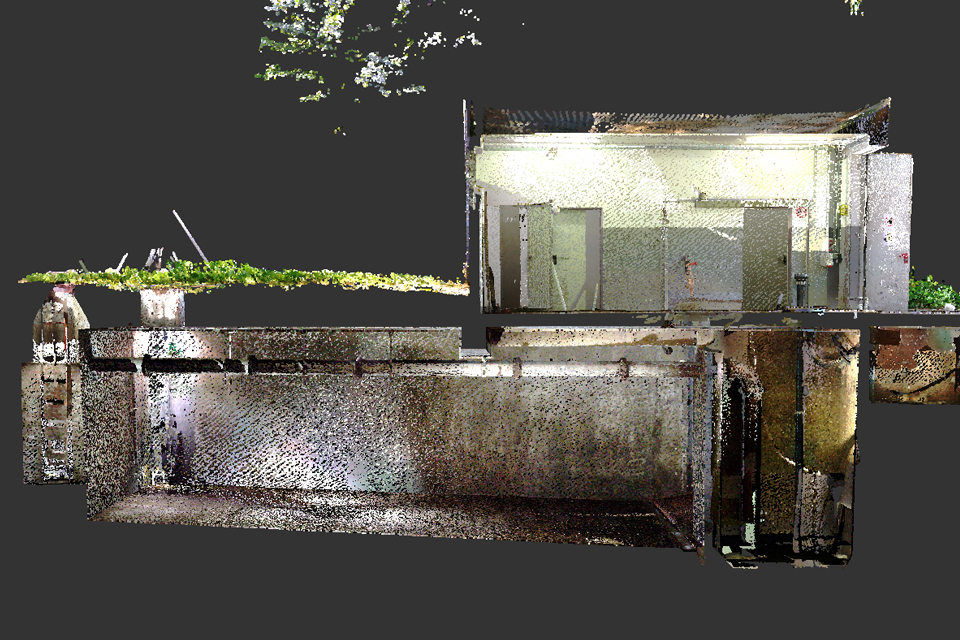

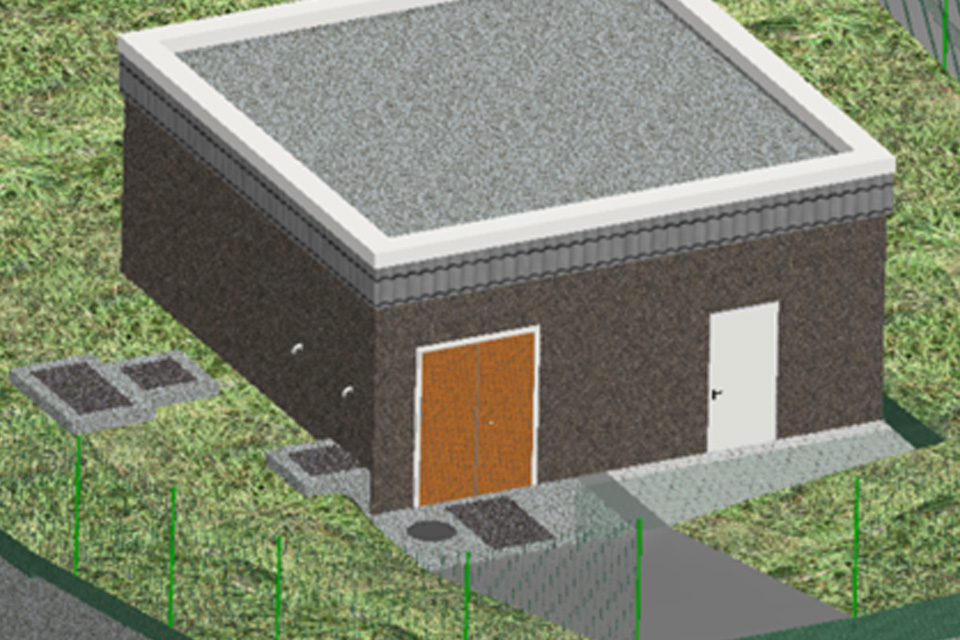

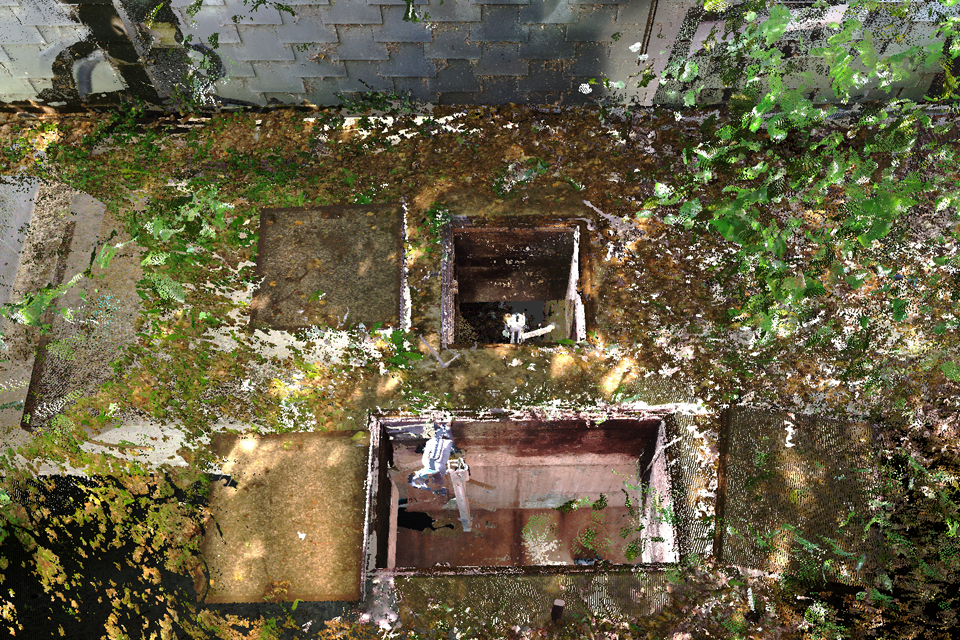

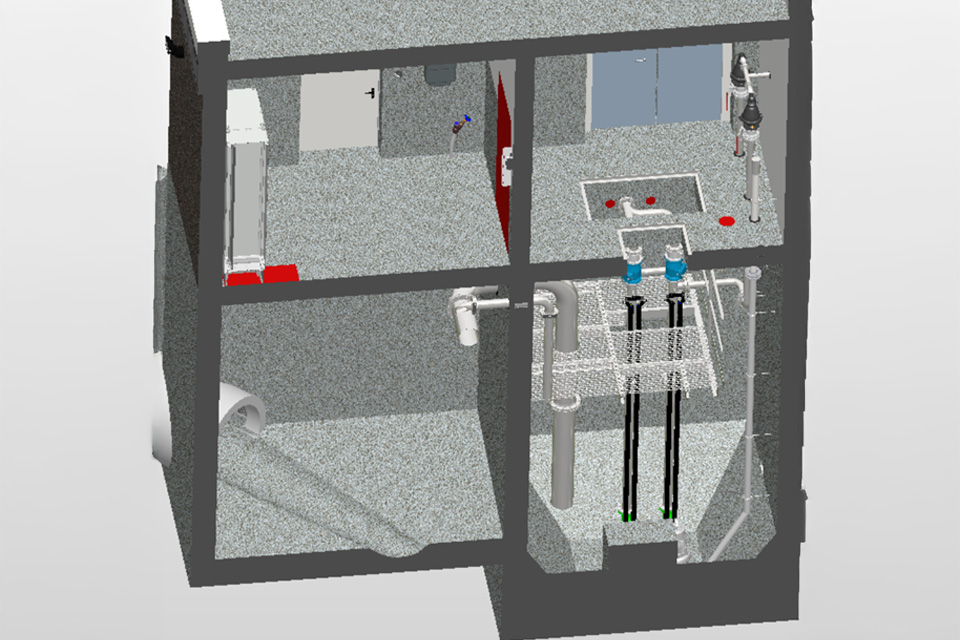

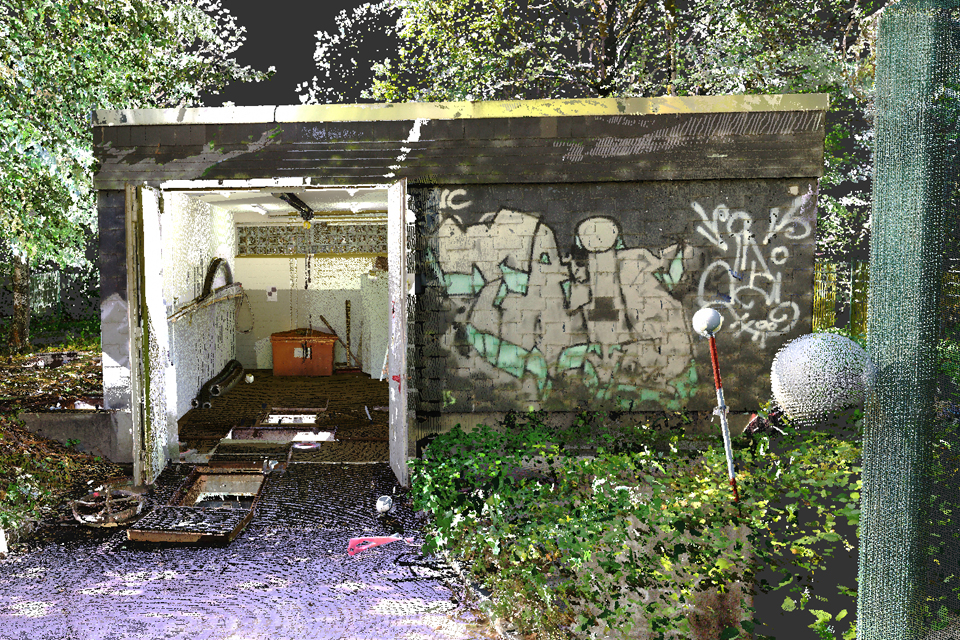

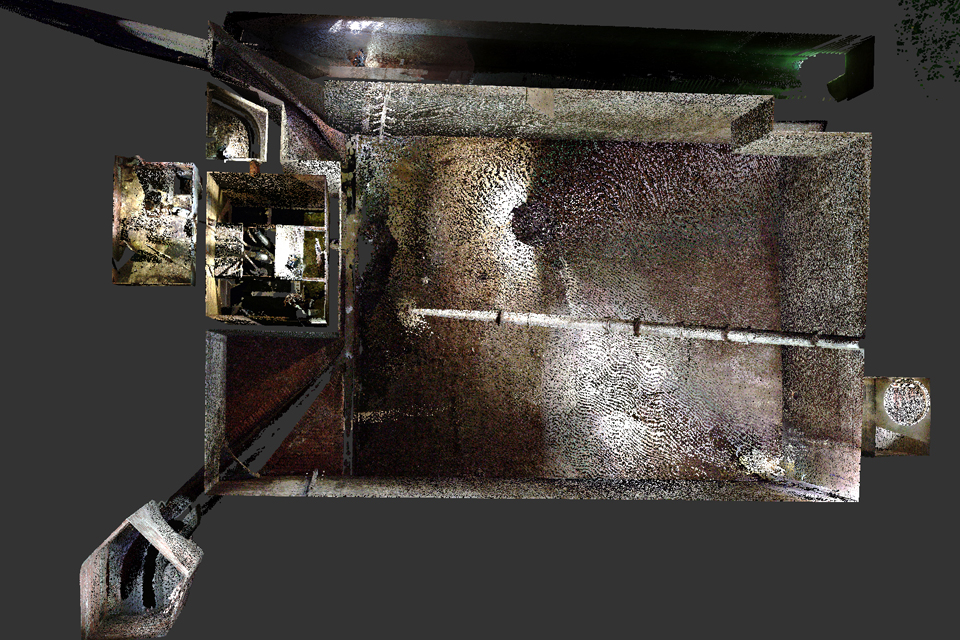

- Bestandsaufnahme des Bauwerkes durch 3D Laserscan
- Erstellung Stromlaufplan
- Erstellung Explosionsschutzdokument
- Erstellung der Programmierung
- Bestandszeichnung nach dem Umbau
- Erstellung der Betriebsanweisung
- Erstellung der Bestandsdokumentation
(Projektbeginn, Baubeginn bis VOB Abnahme)
Kostenumfang
[€ netto] 380.650,00 €
Beschreibung der Planungsleistungen

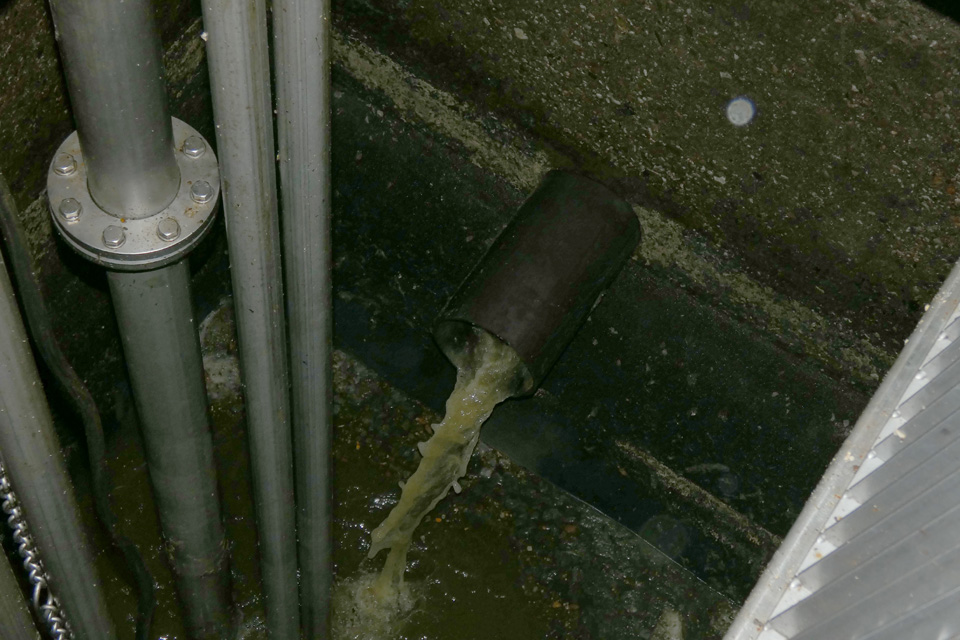

Die Aufgabe des Pumpwerks war es, das über die Zuläufe DN 250, DN 600 und DN 1000 zufließende Schmutz- und Regenwasser, über eine Druckrohrleitung im Pumpensumpf und mittels eines Schieberkreuzes in die Druckleitung 3 DN 250 und Druckleitung 2 DN 125 zu fördern. Durch das neue Bauvorhaben entfiel das komplette Schieberkreuz. Somit wurde über eine neue Druckrohrleitung aus dem Pumpensumpf das Schmutzwasser direkt in den neuen Freispiegelkanal der Stadt Wermelskirchen gefördert. Über die Zuläufe DN 600 und DN 1000 wurde das Regenwasser in das RRB geführt. Ab einem bestimmten Füllstand im Becken, erfolgte erst ein Abschlag über den Klärüberlauf und bei weiter steigenden Füllstand ein Abschlag am Beckenüberlauf.
Im Rahmen des Bauvorhabens, sollte die Maschinen-, Rohrleitungs- und Elektrotechnik erneuert werden.
Maschinen- und Rohrleitungstechnik

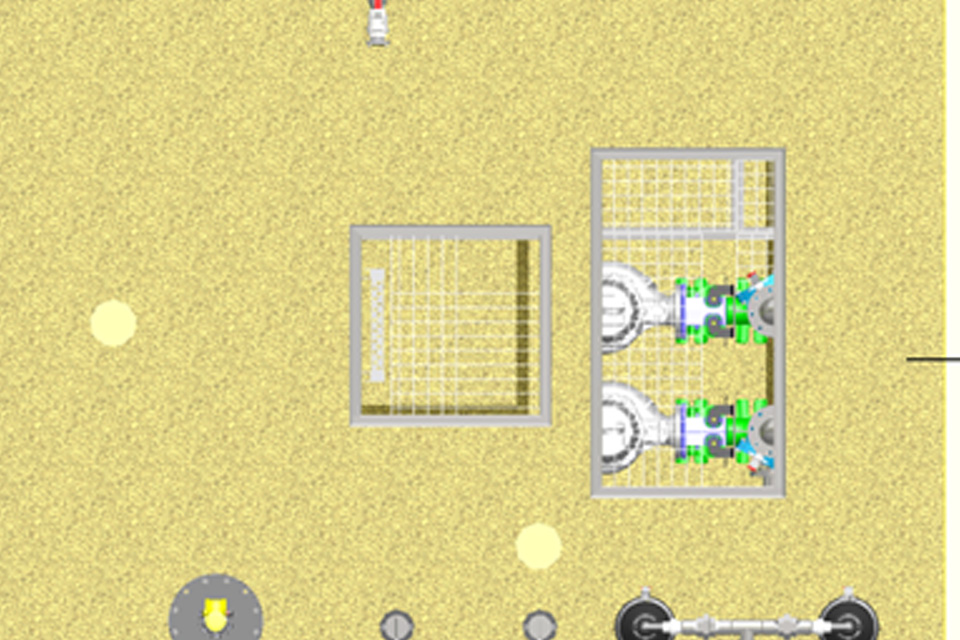

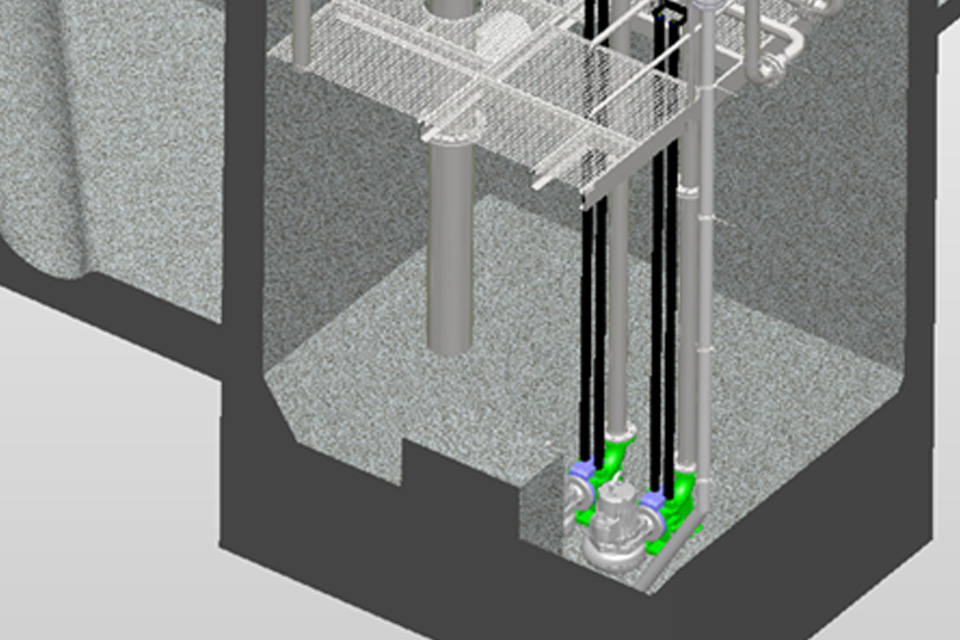

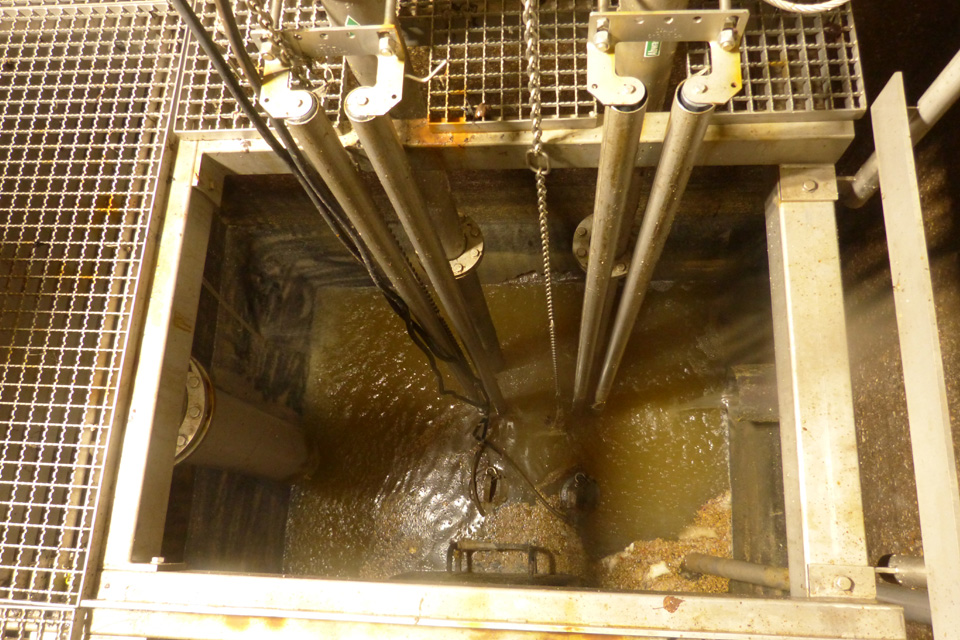

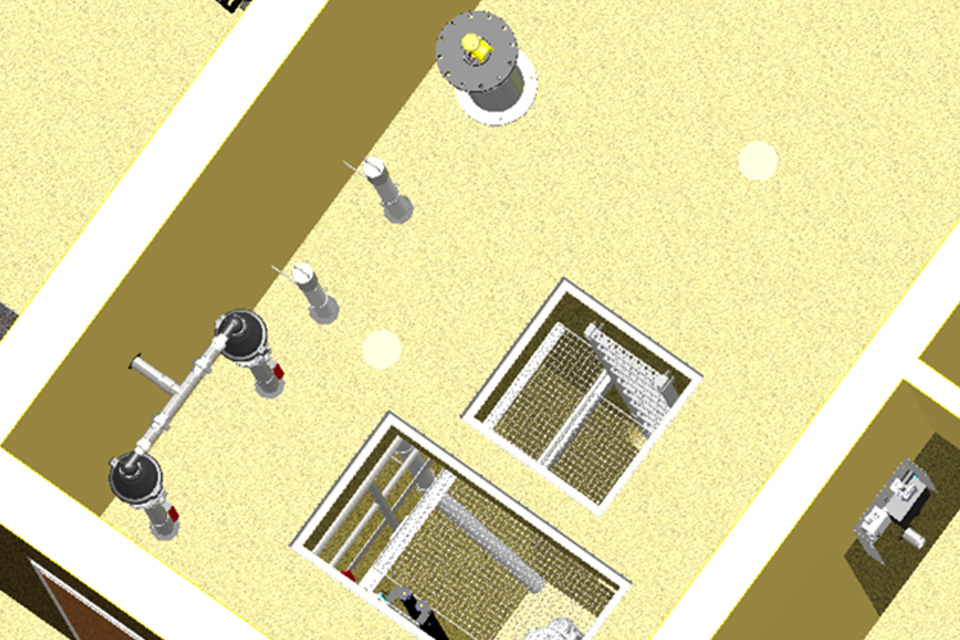

- Neuaufbau der Pumpen mit einer Drosselförderleistung von je 16 l/s

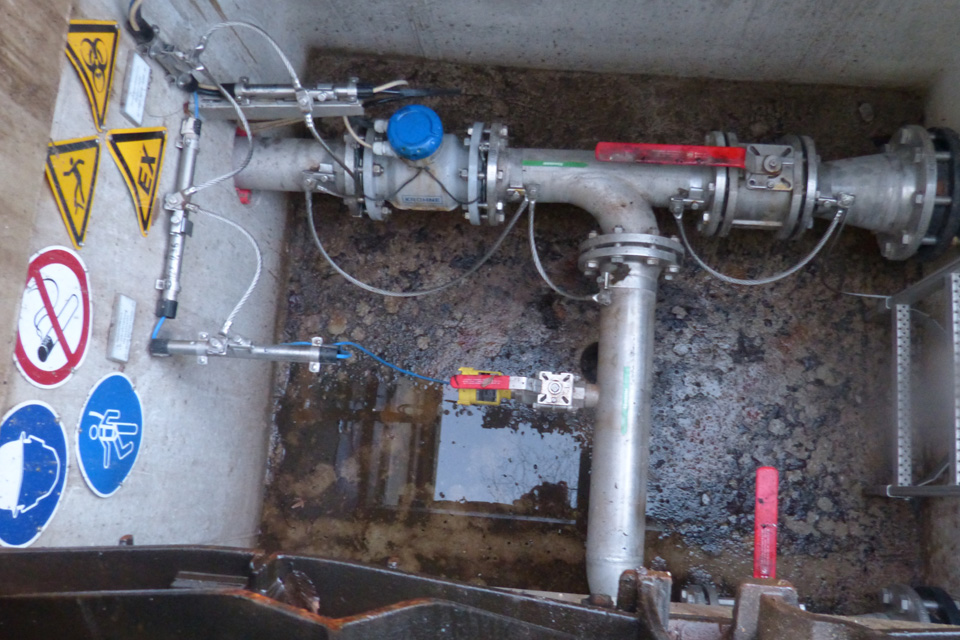

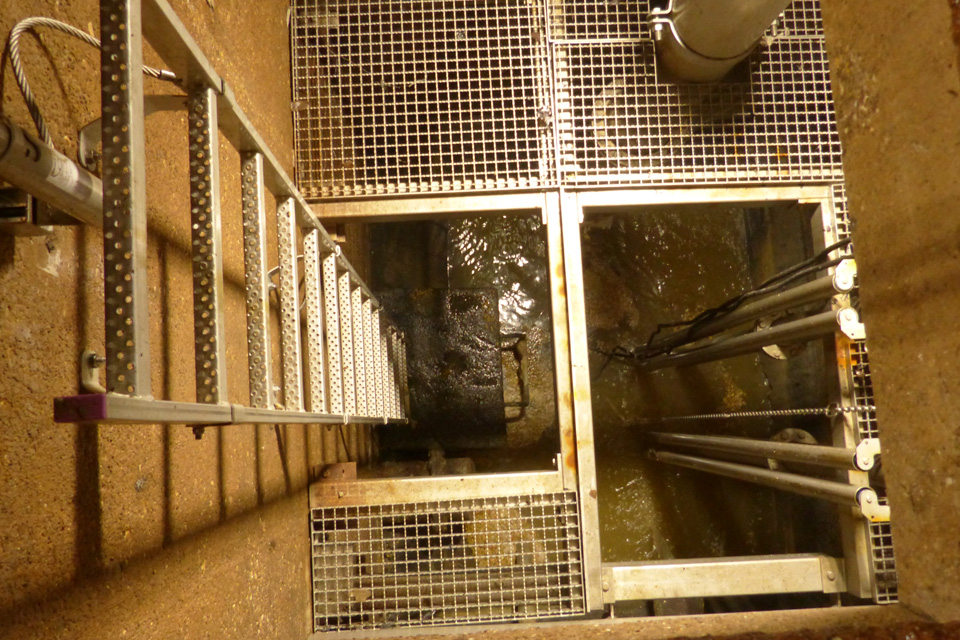

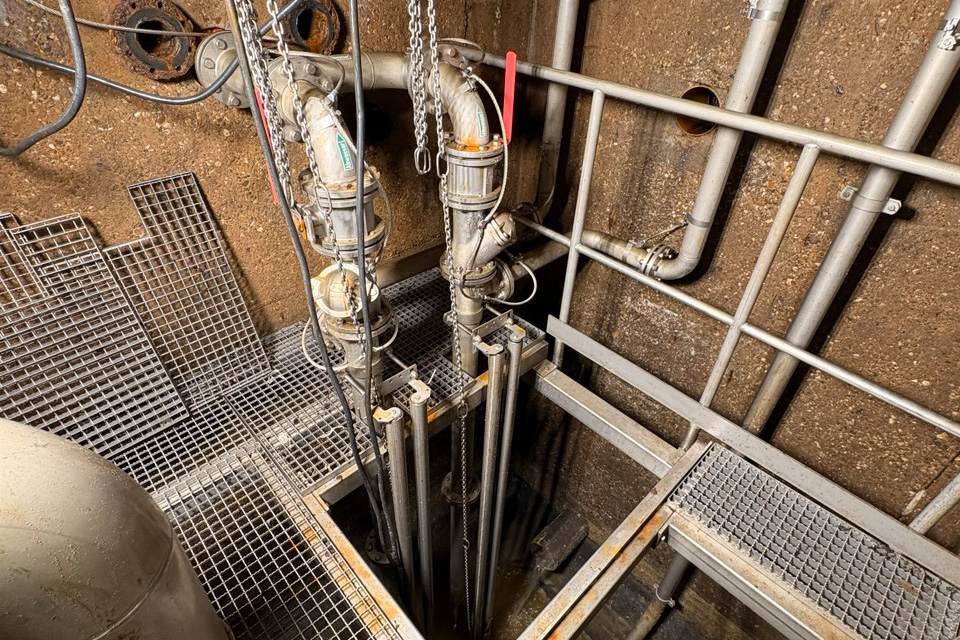

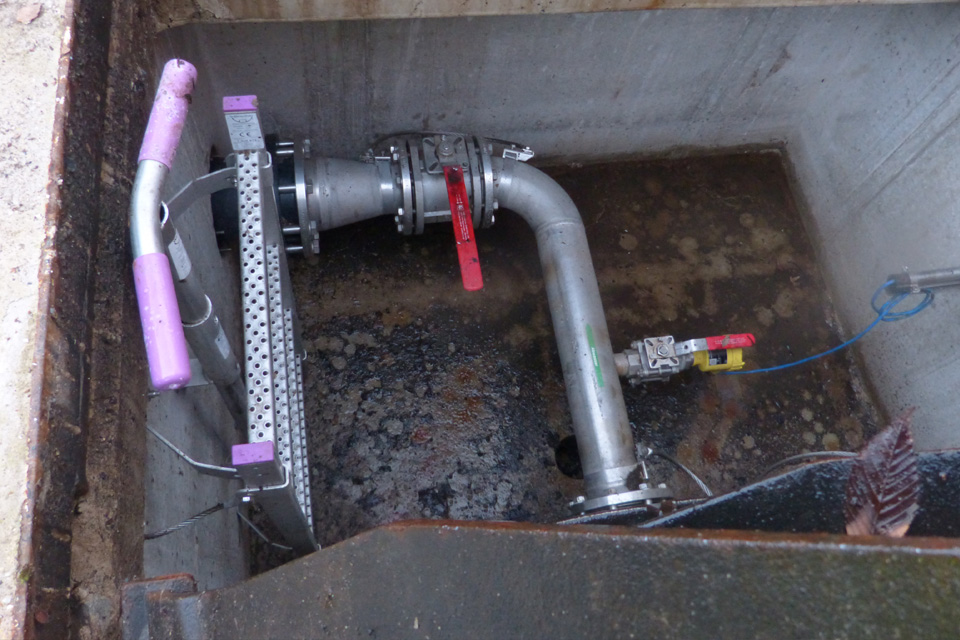

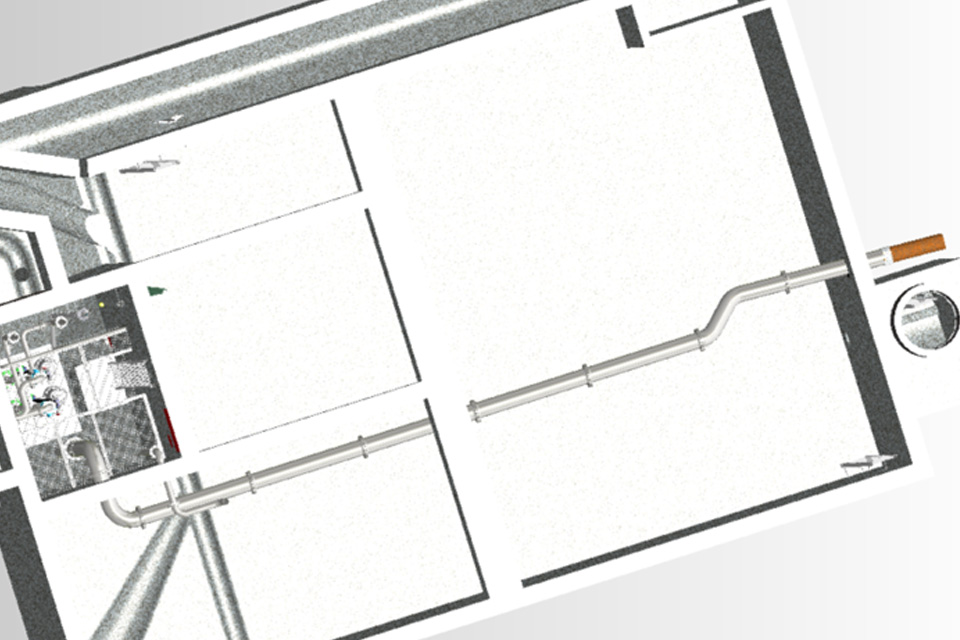

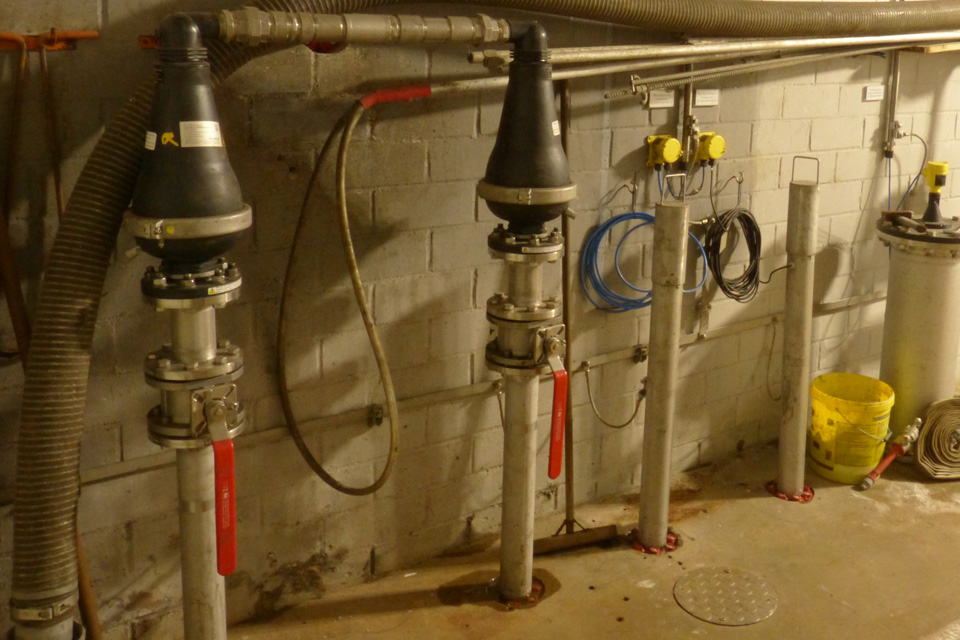

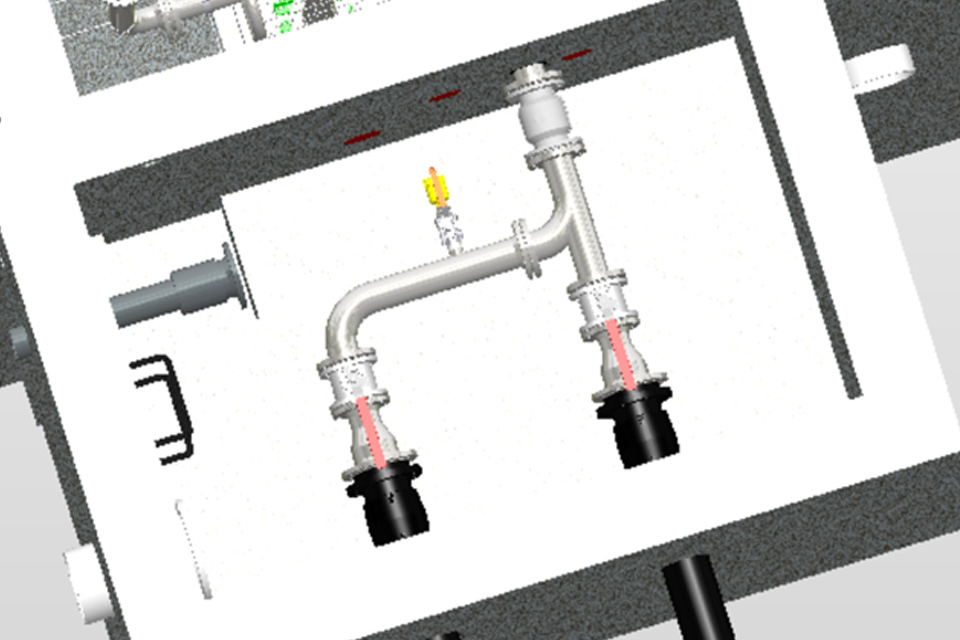

- Neuaufbau der Druckrohrleitung im Pumpwerk und RKB/RRB, inkl. Armaturen, Spülstutzen, MID, Gitterrostbedienbühne
- Aufbau einer Krankonstruktion zur Entnahme der Pumpen
- Pumpenprovisorium für den Zeitraum des Umbaus

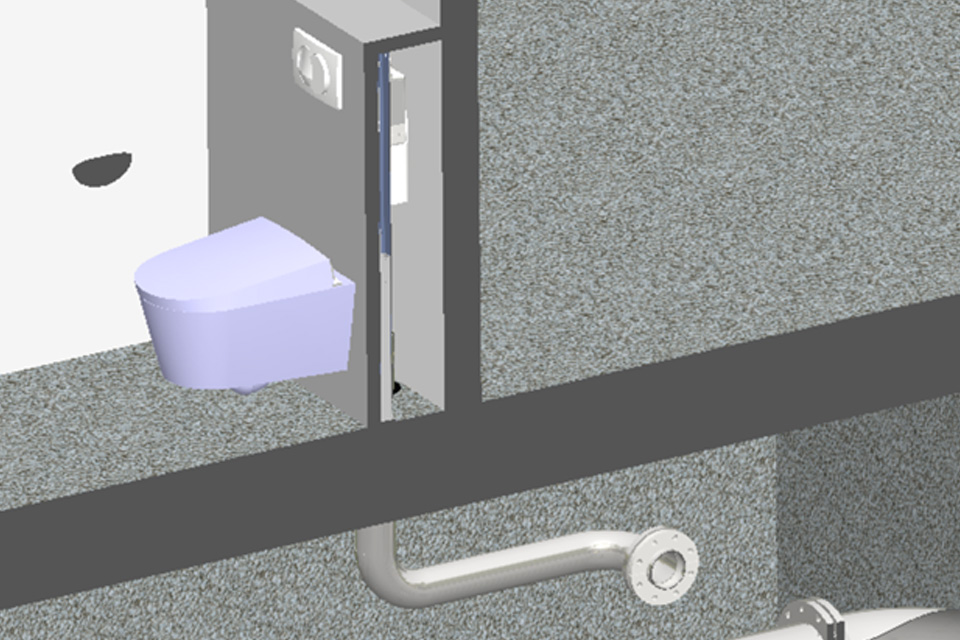

- Sanierung der Trinkwasserleitung der Sanitäranlagen des Betriebsgebäudes (Armatur, Wasserleitung, Systemtrenner, Spülventil etc.)
Elektrotechnik
- Demontage der vorhandenen Messtechnik

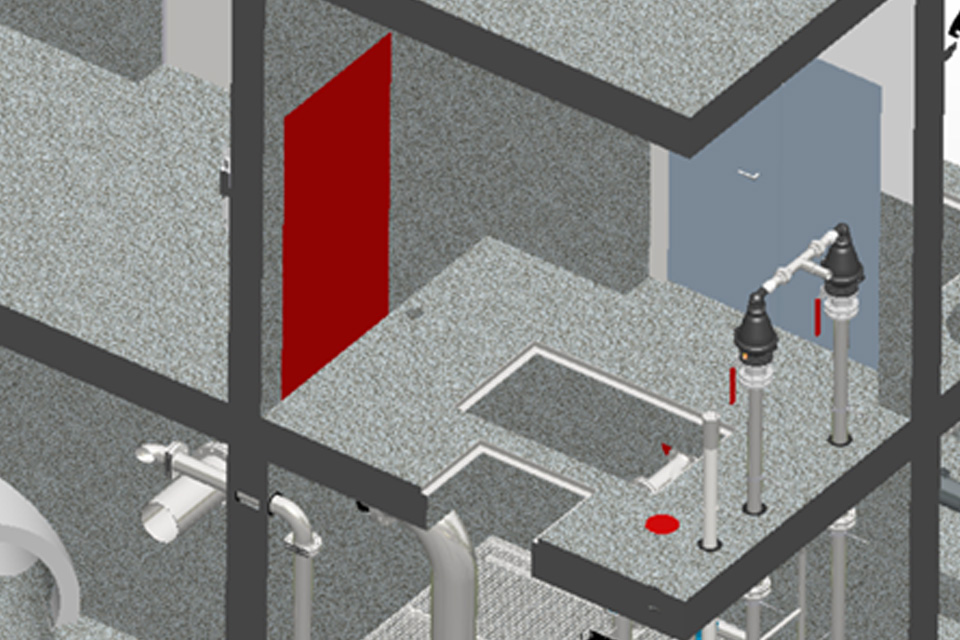

- Montage einer Radarsonde in der Decke vom Pumpensumpf über einen Messdom mit Messumformer und Zulassung für den Betrieb in der Ex Zone 1

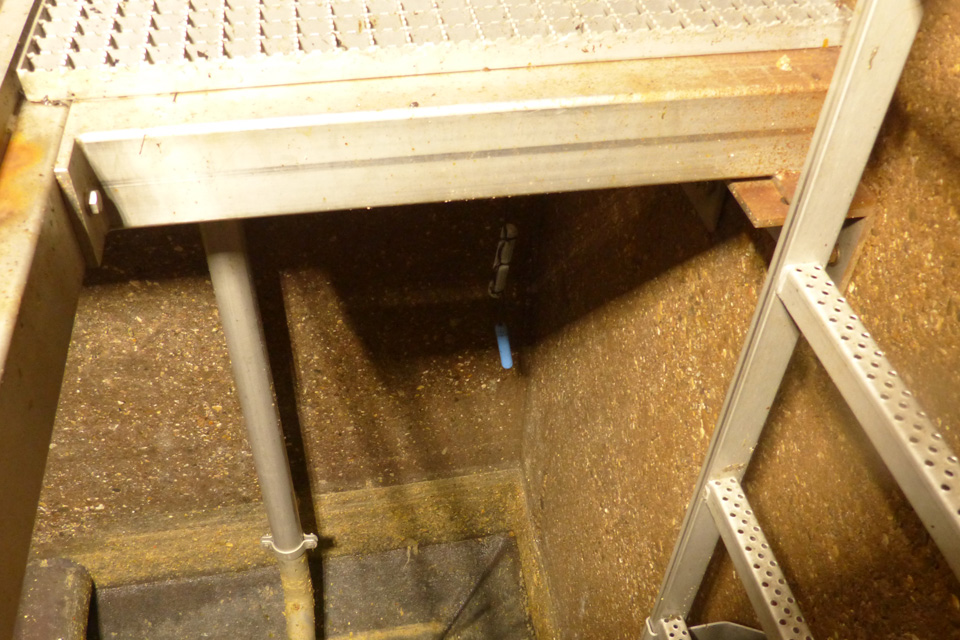

- Einbau eines Schwimmerschalters mit Zulassung für den Betrieb in der Ex Zone 1 im Pumpensumpf über ein Schutzrohr welches durch die Decke geführt wurde
- Montage einer Radarsonde in der Decke vom RKB/RRB über einen Messdom mit Messumformer und Zulassung für den Betrieb in der Ex Zone 1
- Herstellung von gasdichten Verschraubungen im Pumpwerk zur Herstellung der Gasdichtheit zum Schaltanlagenraum

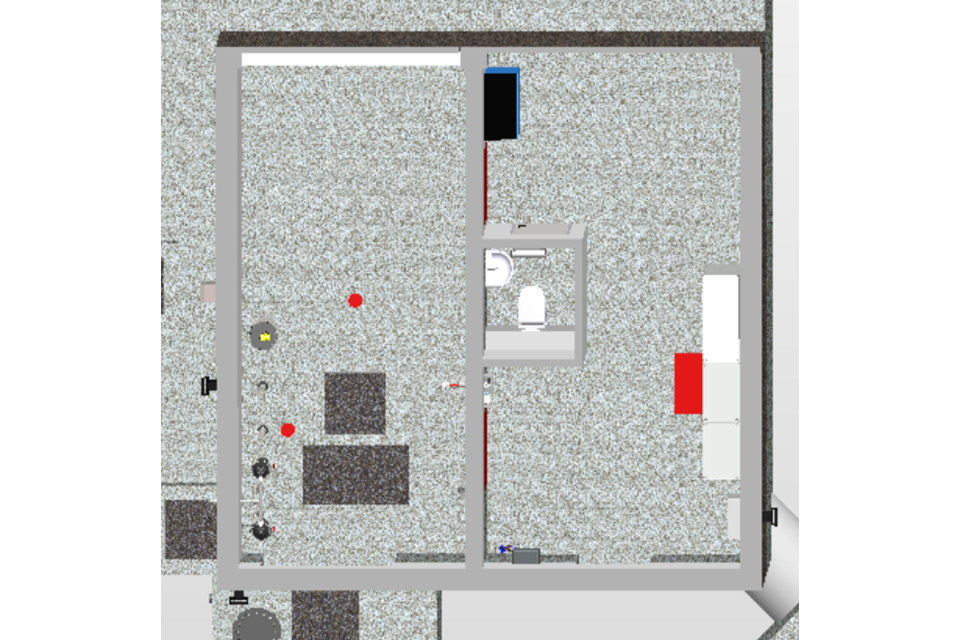

- Erneuerung der gesamten Kabelanlage und Elektroinstallation (Beleuchtung, Heizung usw.) im Betriebsgebäude

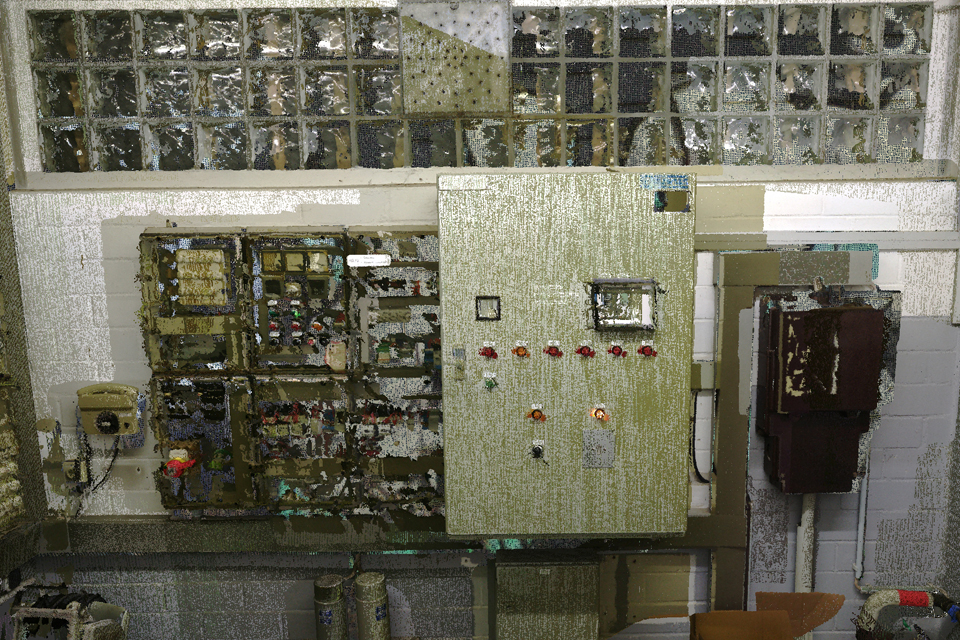

- Demontage der vorhandenen Schaltschränke
- Neuaufbau eines Zählerwandlerschrankes

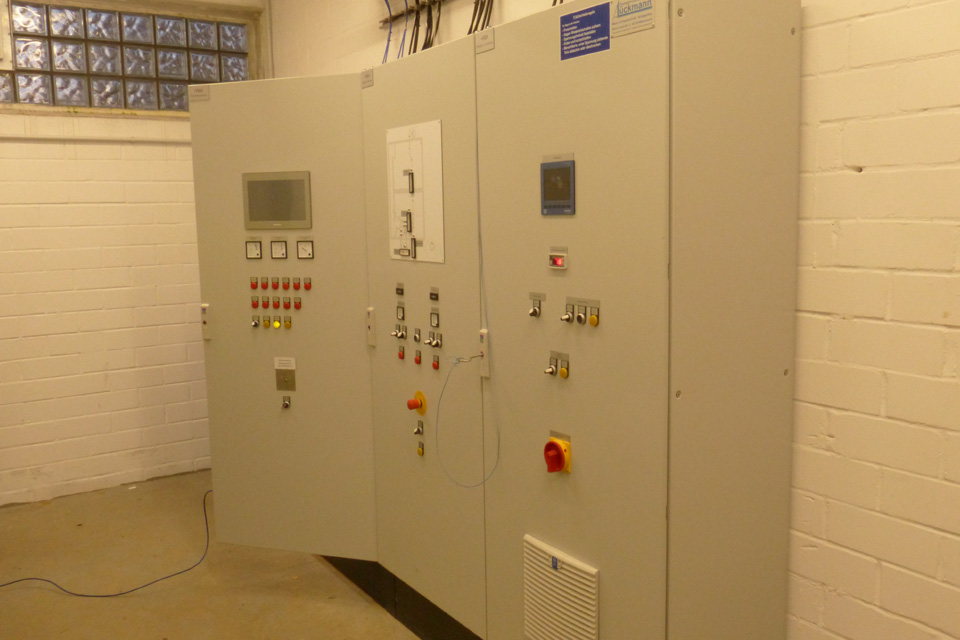

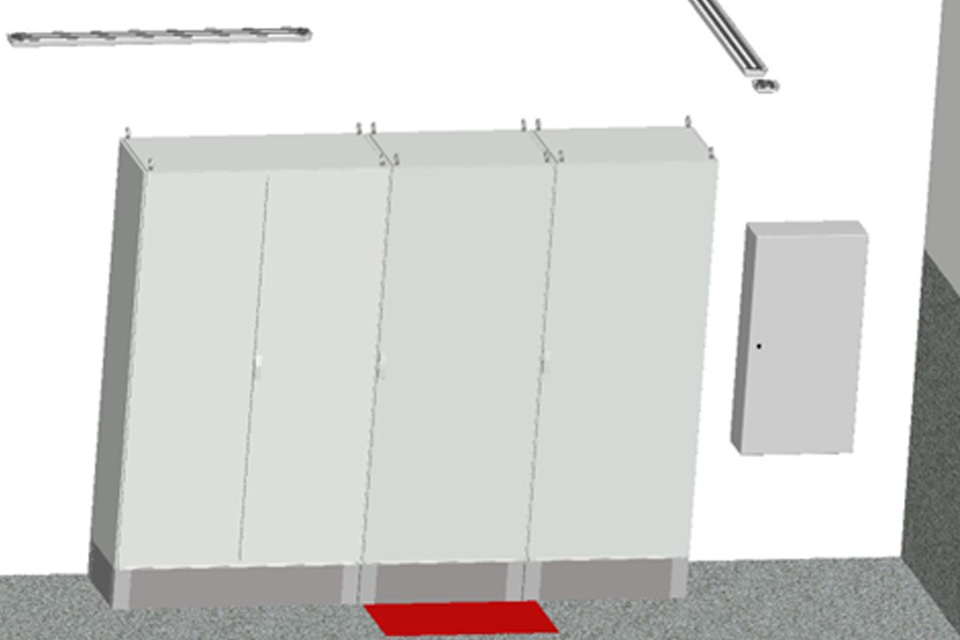

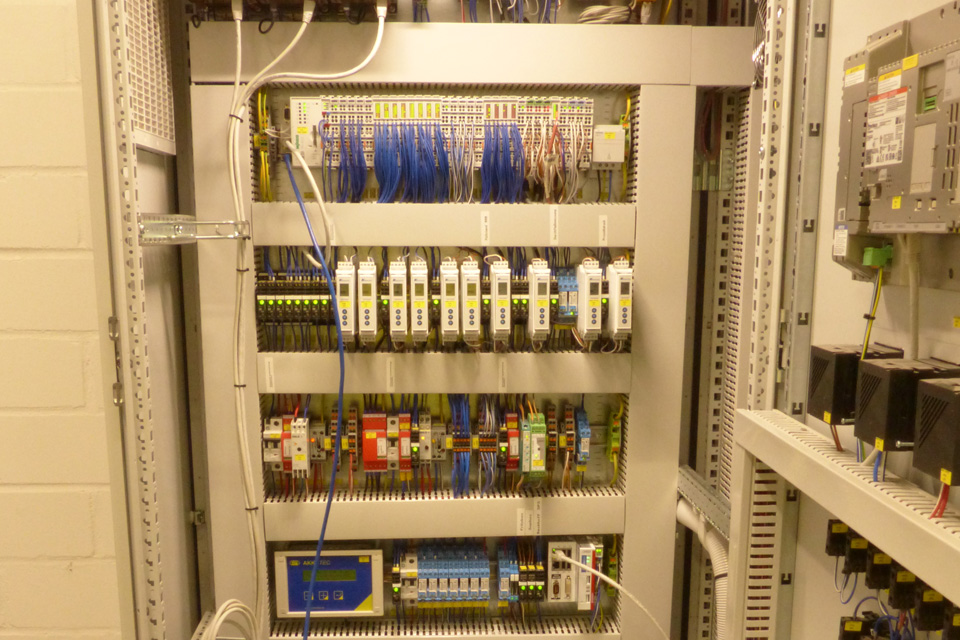

- Neuaufbau einer Schaltanlage mit Einspeise-Teil sowie Steuerschränken und Datenfernübertragung
- Anbindung der Datenpunkte an das neue Leitsystem
- Herstellung des Potentialausgleichs im Betriebsgebäude, im Pumpensumpf und im RRB mit Anschluss an die Erdungsanlage und die PAS der Schaltanlage
