Beschreibung der Planungsleistungen

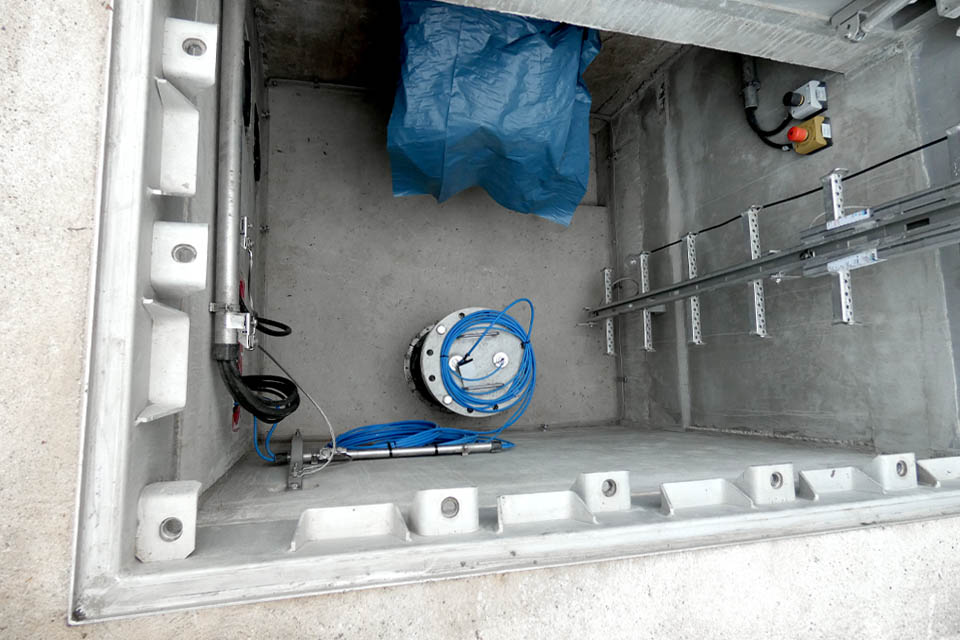

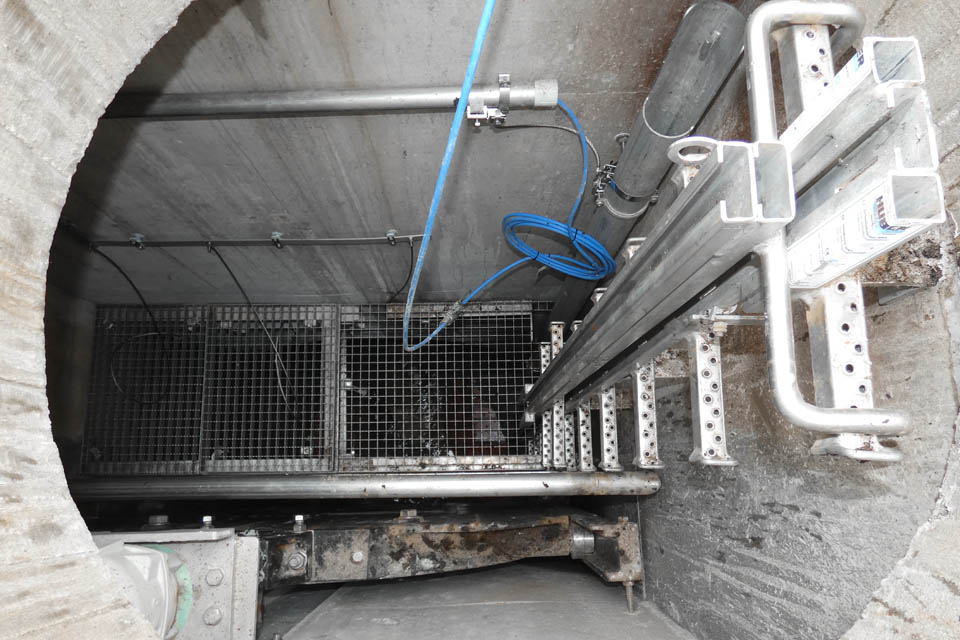

Das vorhandene unterirdische Bauwerk befand sich im nördlichen Stadtgebiet der Stadt Köln (Niehl, Bezirk Nippes). Das Bauwerk und die Einstiege befanden sich mitten im Straßenbereich. Ebenfalls sollten zur Erfassung von Füllständen insgesamt 2 Radarsonden in Messdomen aufgebaut werden, welche sich in zwei Schieberantriebskammern befanden. Weiterhin sollte eine Einhängedrucksonde in einem Schutzrohr an der Bauwerkswand montiert werden, die darüber den Füllstand im Schieberbauwerk erfasste. Die Signale der Messungen sollen zukünftig an die Abflusssteuerzentrale angebunden werden.

Am Straßenrand erfolgt der Aufbau einer Außenschaltanlage zur Ansteuerung und Überwachung der Gesamtanlage.

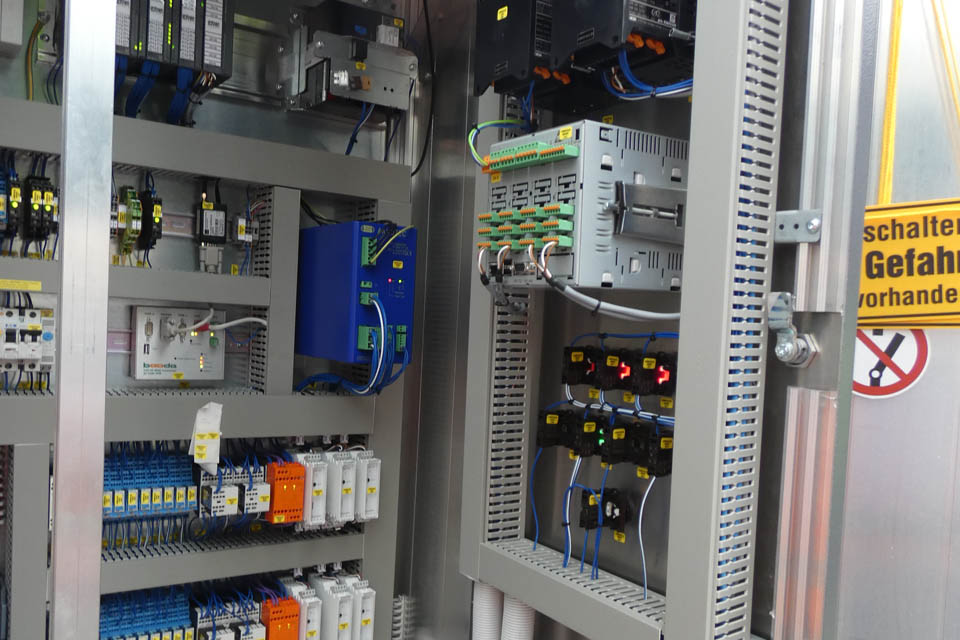

Die Messgeräte zur Erfassung Füllständen wurden im Kanalnetz installiert. Die zugehörigen Messumformer sowie die Datenerfassungs- und Datenfernübertagungseinrichtungen wurden in einer Schaltanlage aufgebaut. Die neue Schaltanlage wurde in einer Entfernung von ca. 30m zum Bauwerk entlang des Fußgängerweges errichtet.  Die Schaltanlage mit den Abmessungen (B x H x T) 2.000 x 1.550 x 500 mm, wurde in Form eines Außenschaltschrankes aus Aluminium auf einem Betonsockel mit Aluminiumrahmen errichtet.
