PROJEKT 21I113

Austausch einer Schneckenpumpe im Zulaufpumpwerk Aachen

Erneuerung der Maschinentechnik im Zulaufpumpwerk sowie bauwerkstechnische Arbeiten.
Besonderheiten: Die gesamten Austauschmaßnahmen erfolgten im laufenden Betrieb.

Detaillierte Informationen zum Projekt

Maschinen- und Rohrleitungstechnik

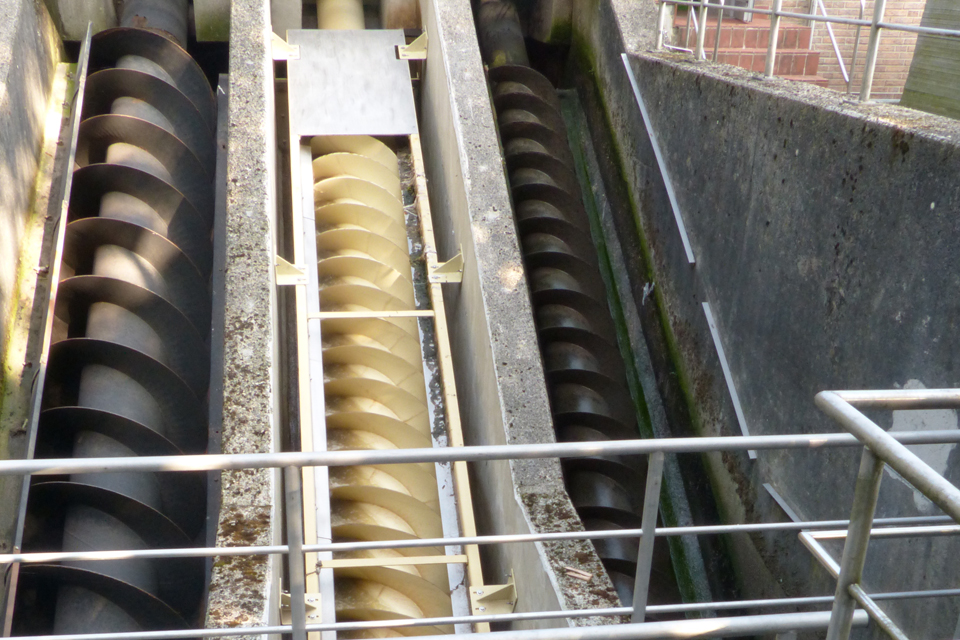

  • Vollständiger Rückbau einer vorhandenen Schneckenpumpe (SN2)
  • Erneuerung der Maschinentechnik (Schneckenpumpe -SN2) im Zulaufpumpwerk und Errichtung von begehbaren Edelstahlarbeitsbühnen (Bediensteg I+II)
Bautechnik
  • Provisorische Abmauerung des oberen Schneckensturzes
  • Provisorische Abdeckung der benachbarten Schnecken
  • Rückbau bzw. Abbruch des Füllbetons im Pumpensumpf und ggf. der Betonsockel im Schaltanlagenraum
  • Rückbau bzw. Abbruch der beiden Bedienstege (Beton)
  • Sanierung gemäß betontechnologischem Sanierungskonzept (26.01.2022) und Ergebnissen der betontechnologischen Untersuchung
proj_icn_batt

Leistungsumfang

Technische Ausrüstung, HOAI 2021, LPH 6-8
(Maschinentechnik) Ingenieurbauwerke,
HOAI 2021, LPH 6-8
proj_icn_chart bar-1 Kopie

Kenndaten

41.910 EW / Schneckenpumpe max. Fördermenge von 175 l/s bzw. 630 m³/h
proj_icn_clck

Umsetzungszeitraum

10/2022 - voraussichtlich 12/2024 (Planung bis VOB-Abnahme)
proj_icn_euro

Kostenumfang

Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 264.800,00 €
proj_icn_star

Besondere Leistungen

Bestandsaufnahme durch 3D Laserscanner

Bilder zum Projekt 21I113

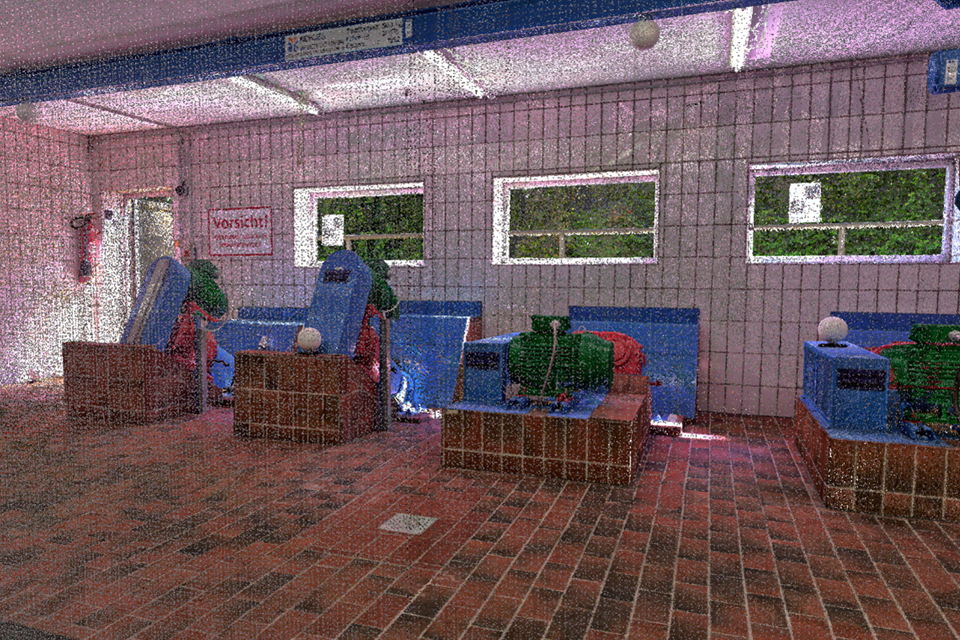

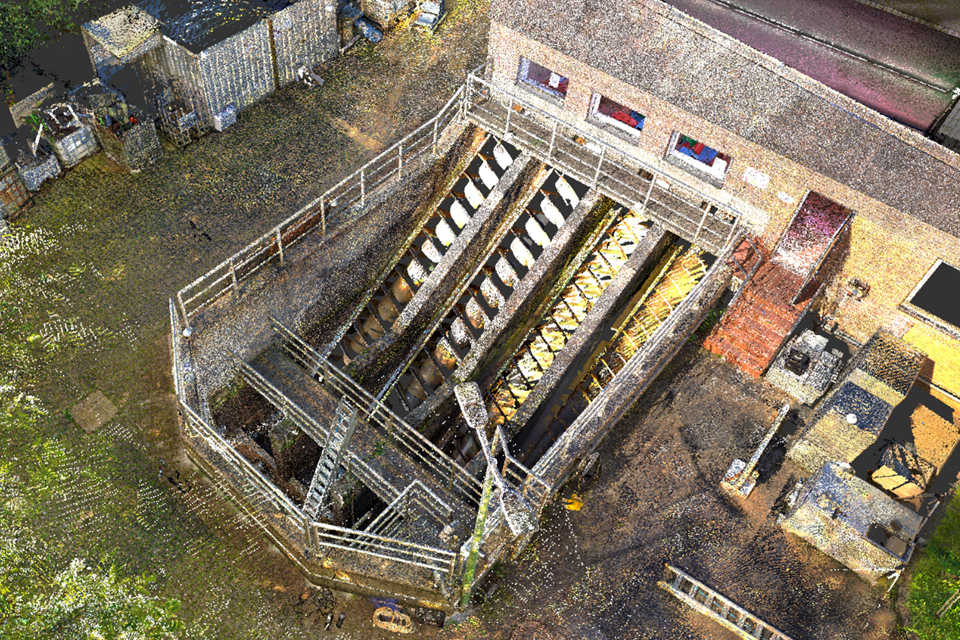

Bestandsaufnahme durch 3D Laserscan

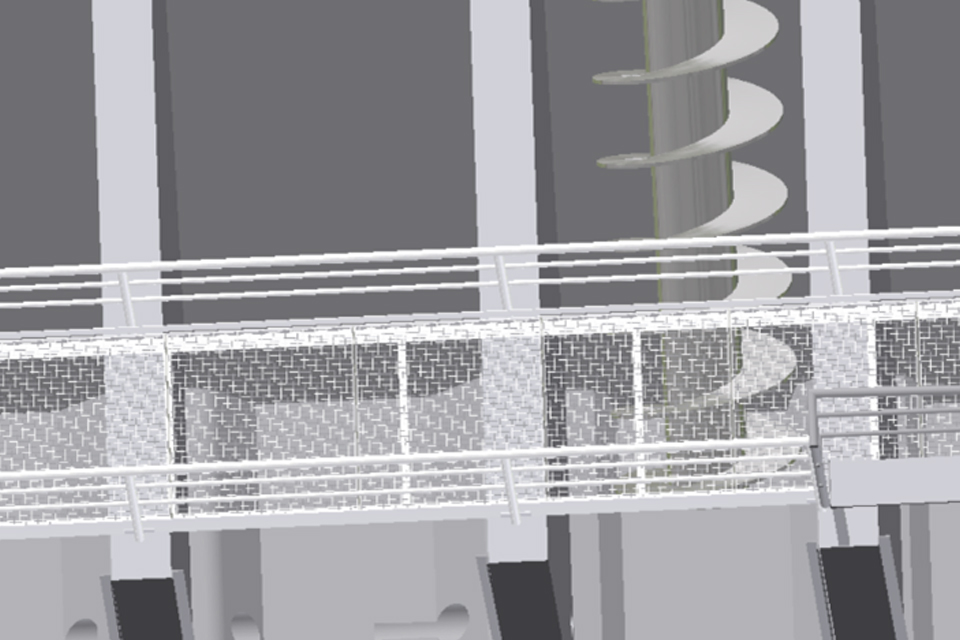

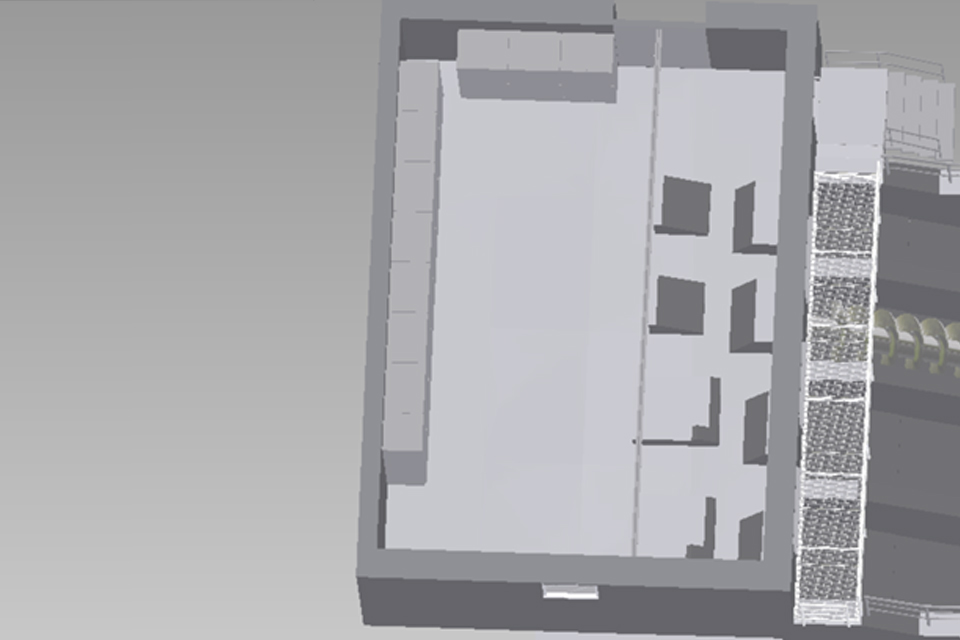

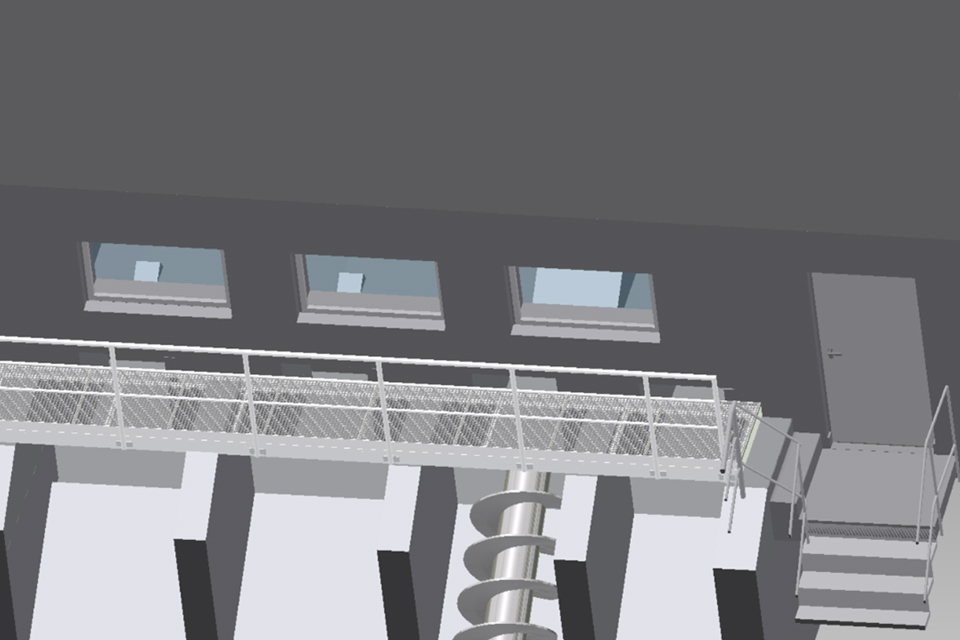

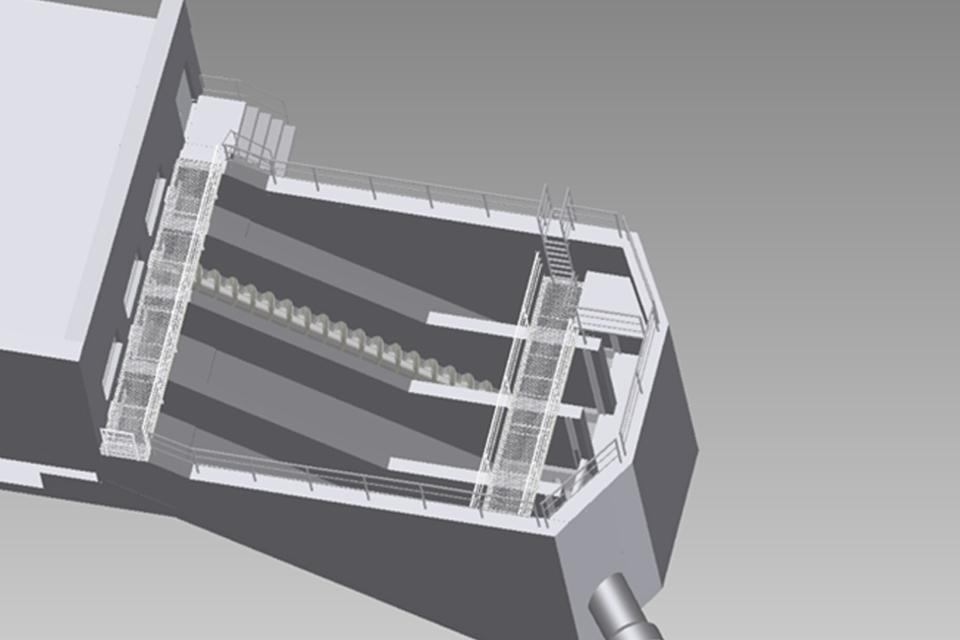

Umsetzung der Planung im 3D Programm
